【花雕学编程】Arduino动手做（199）---随机绘制10个图形

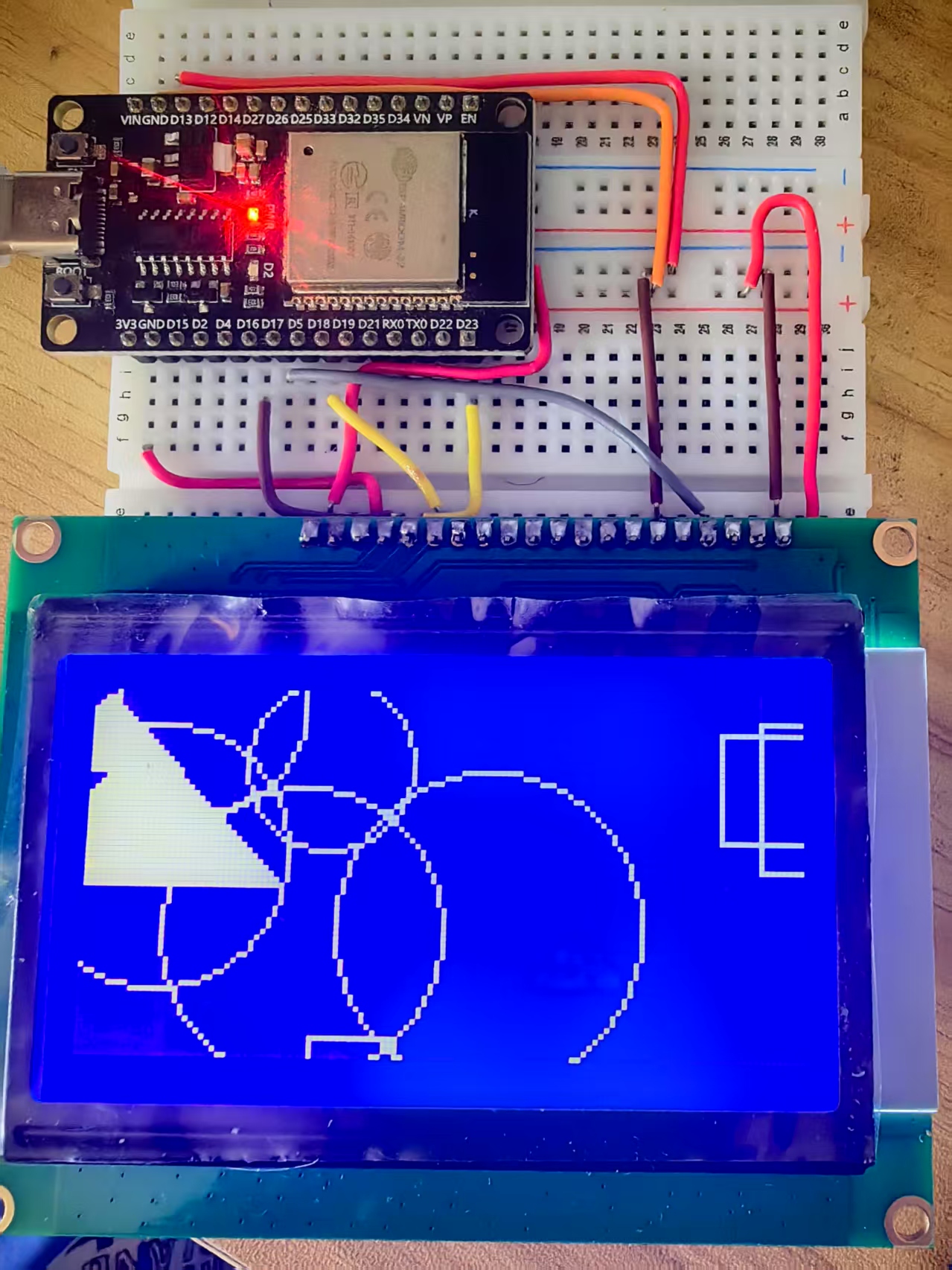

实验场景图 动态图

简单解读
这段代码在 ST7920 LCD 屏幕 上实现了 随机绘制 10 个图形（圆形、三角形和矩形），核心逻辑如下：
1. 初始化
✅ u8g2.begin(); → 启动 ST7920 屏幕
✅ u8g2.setPowerSave(0); → 确保屏幕不会休眠
✅ u8g2.setContrast(200); → 提高对比度，让图形清晰可见
✅ u8g2.setDisplayRotation(U8G2_R2); → 让屏幕旋转 180 度
2. 随机生成图形
✅ random(0, 3) → 随机选择形状（圆形、矩形或三角形）
✅ random(0, 128) → 随机 X 坐标，确保图形分布均匀
✅ random(0, 64) → 随机 Y 坐标，确保图形不会超出屏幕
✅ random(10, 30) → 随机大小
3. 绘制不同图形
✅ drawCircle(x, y, size); → 绘制圆形
✅ drawFrame(x, y, size, size); → 绘制空心矩形
✅ drawTriangle(x, y, x+size, y+size, x-size, y+size); → 绘制三角形
4. 画面刷新
✅ delay(1000); → 每秒重新生成 10 个新图形
✅ firstPage(); do { ... } while (nextPage()); → 确保显示流畅，无闪烁
这个代码让 ST7920 屏幕不断随机显示 10 个图形，每秒刷新一次。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

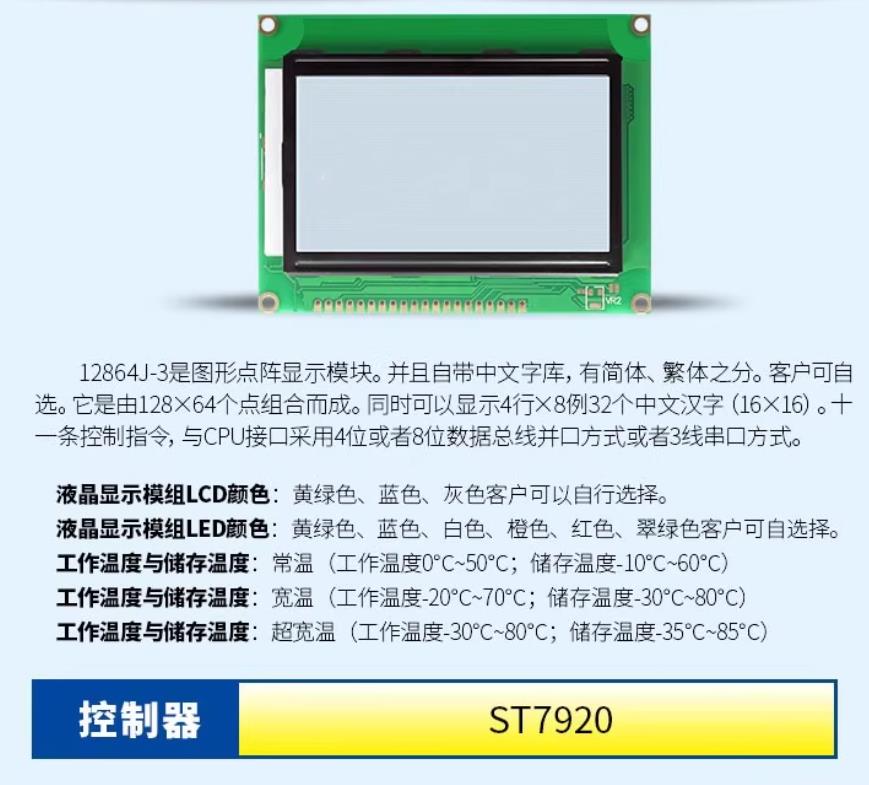

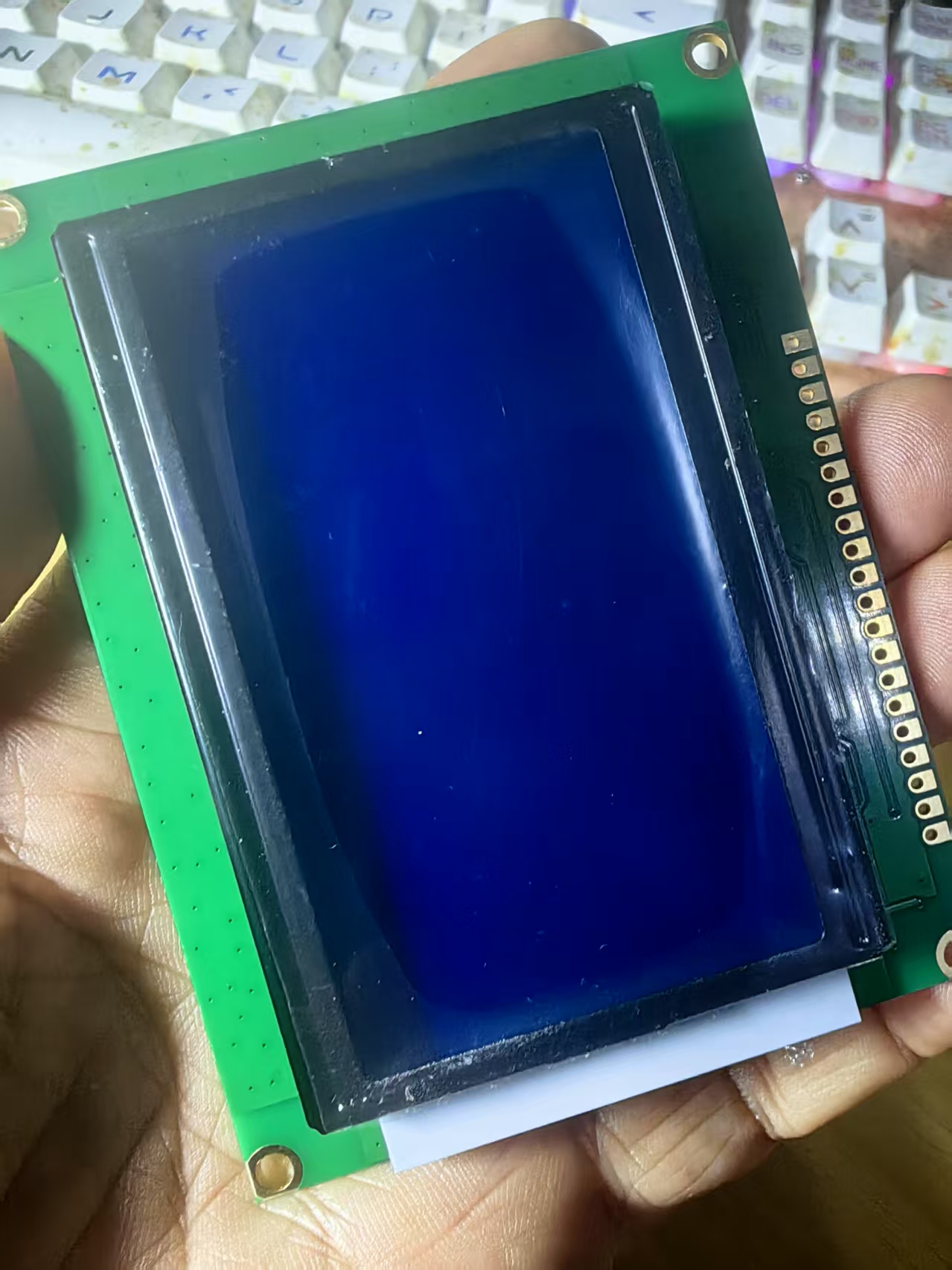

实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之十一：ESP32 ST7920屏幕之随机绘制10个不同形状（圆形、三角形和矩形）
实验开源代码
[code]#include
#include
#include
// 使用软件 SPI 适配 ESP32

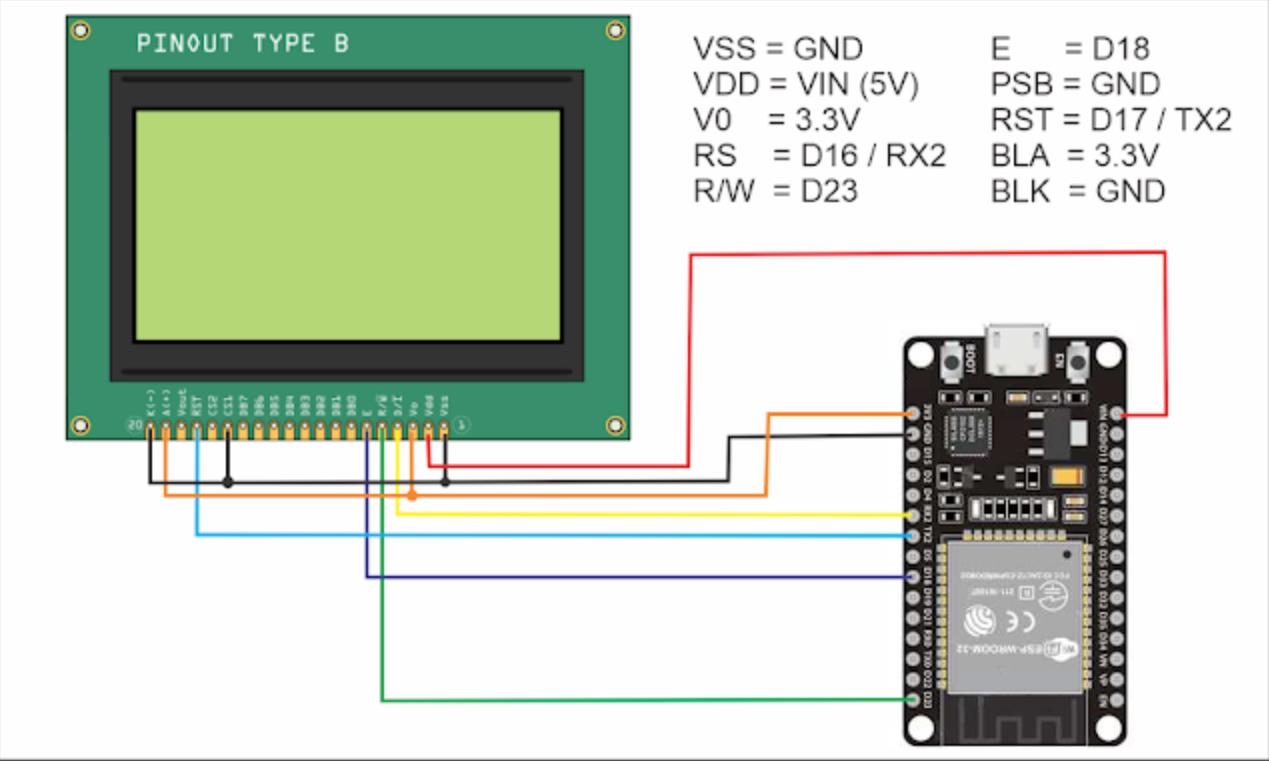

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);
int size = 128; // **初始矩形大小**
int minSize = 10; // **最小矩形大小**
int step = 2; // **缩小步长**
bool shrinking = true; // **控制递减或递增**
void setup() {
Serial.begin(115200);
u8g2.begin();
u8g2.setPowerSave(0); // **关闭省电模式**
u8g2.setContrast(200); // **提高对比度**
u8g2.setDisplayRotation(U8G2_R2); // **旋转 180 度**
}
void loop() {
u8g2.firstPage();
do {
int x = (128 - size) / 2 + 1; // **确保矩形不贴屏幕边缘**
int y = (64 - size) / 2 + 1;
u8g2.drawFrame(x, y, size - 2, size - 2); // **绘制空心矩形**
} while (u8g2.nextPage());
// **调整矩形尺寸**
if (shrinking) {
size -= step; // **递减**
if (size <= minSize) {
shrinking = false; // **切换为递增**
}
} else {
size += step; // **递增**
if (size >= 128) { // **最大值 128，确保完整循环**
shrinking = true; // **切换为递减**
}
}
delay(50); // **控制变化速度**
}
[/code]
