【花雕学编程】Arduino动手做（255）---TEMT6000 模块4个实验

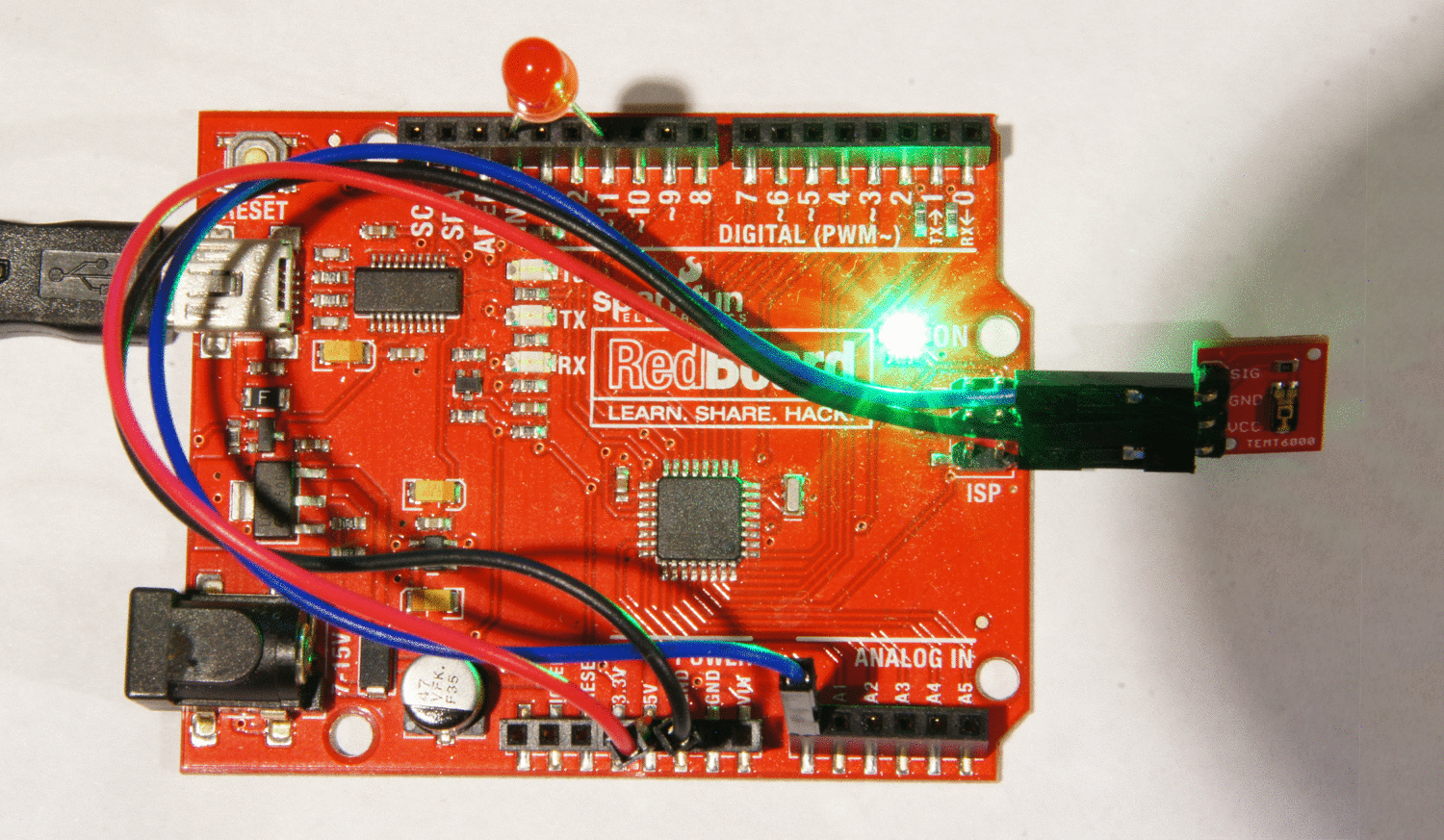

实验场景图 动态图

简单解读：
核心功能
1. 传感器数据采集
◦ 通过 analogRead(A0) 读取 TEMT6000 光敏传感器 的模拟值（0-1023）。
◦ 将模拟值转换为电压（0-5V），再通过公式计算出 光照强度（lux）。
2. LCD1602 显示
◦ 使用 I2C 接口（仅需 SDA 和 SCL 两根线）连接 LCD 屏。
◦ 第一行显示光照强度（自动切换单位：lux/klux）。
◦ 第二行显示原始 ADC 值（用于调试参考）。
3、关键代码说明
[code]

// 初始化 I2C 通信和 LCD 模块（地址 0x27，16x2 字符）

LiquidCrystal_I2C

lcd(0x27, 16, 2);

// 读取传感器数据并计算光照强度（lux）

float voltage = sensorValue * (5.0 / 1023.0); // 转换为电压

float lightIntensity = (voltage / 10000) * 1000000 / 0.2; // 转换为 lux

[/code]
4、使用注意事项
1. I2C 地址
◦ 大多数模块默认地址为 0x27，若显示异常，需用 I2C 扫描程序 确认地址。
2. 光照强度校准
◦ sensitivity = 0.2 和 resistorValue = 10000 需根据实际电路调整。
3. 显示优化
◦ 自动切换单位（如 1250 lux → 1.25 klux），提升可读性。
5、适合场景
• 环境光照监测：智能家居、植物生长箱等。
• 光照强度实验：科学项目、教学演示。
• 低成本光控系统：自动窗帘、灯光控制的前置传感器。
这个方案的优势是 接线简单（仅需 4 根线）、资源占用少（仅用 2 个数字引脚），适合快速搭建光照监测系统。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

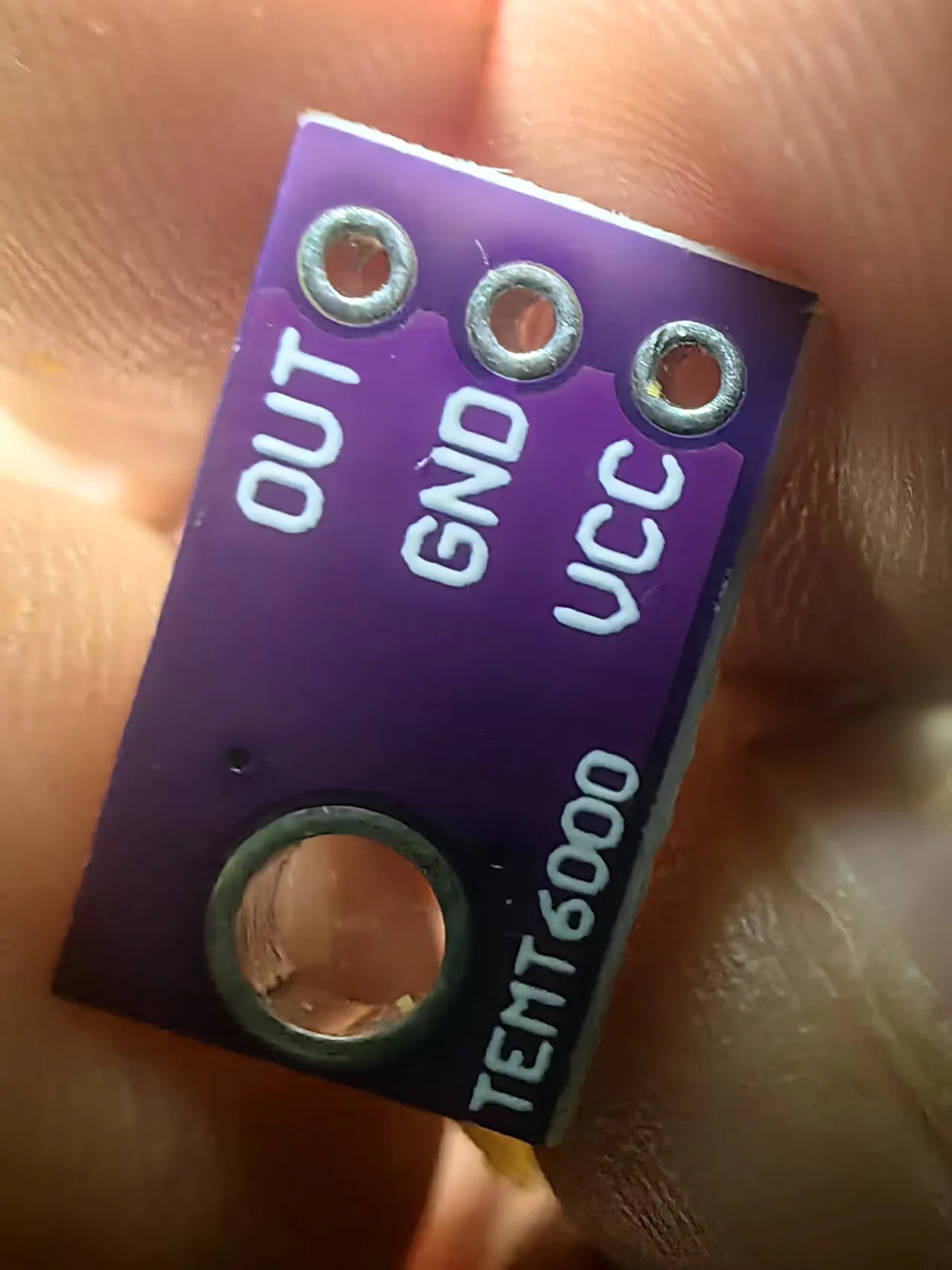

实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之四：转换为 lux 单位后显示在 LCD 屏幕上
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之四：转换为 lux 单位后显示在 LCD 屏幕上
*/
#include
#include
// 定义LCD地址和尺寸 (根据实际模块调整地址)
LiquidCrystal_I2C lcd(0x27, 16, 2);
// 定义光敏传感器引脚
const int temt6000Pin = A0;
// 校准参数
const float voltageReference = 5.0;
const float sensitivity = 0.2; // 单位: μA/lux
const int resistorValue = 10000; // 上拉电阻值 (Ω)
void setup() {
// 初始化I2C总线
Wire.begin();
// 初始化LCD
lcd.init();
lcd.backlight(); // 打开背光
// 显示初始化信息
lcd.setCursor(0, 0);
lcd.print("Light Sensor");
lcd.setCursor(0, 1);
lcd.print("Initializing...");
delay(1000); // 等待传感器稳定
}
void loop() {
// 读取模拟值并转换为电压
int sensorValue = analogRead(temt6000Pin);
float voltage = sensorValue * (voltageReference / 1023.0);
// 计算光强 (lux)
float current = voltage / resistorValue; // 单位: A
float lightIntensity = (current * 1000000) / sensitivity; // 转换为lux
// 显示光强值
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Light: ");
// 格式化输出 (保留1位小数)
if (lightIntensity < 1000) {
lcd.print(lightIntensity, 1);
lcd.print(" lux");
} else {
// 大数显示为科学计数法
lcd.print(lightIntensity / 1000, 2);
lcd.print(" klux");
}
// 显示原始ADC值
lcd.setCursor(0, 1);
lcd.print("ADC: ");
lcd.print(sensorValue);
delay(500); // 更新频率
}[/code]

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之四：转换为 lux 单位后显示在 LCD 屏幕上

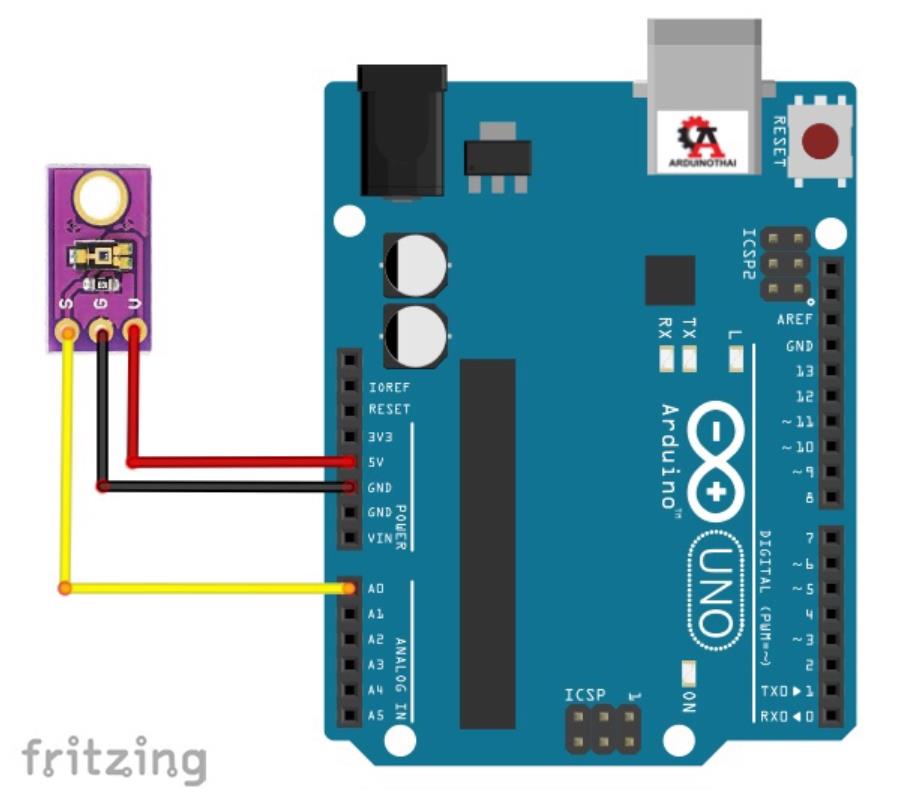

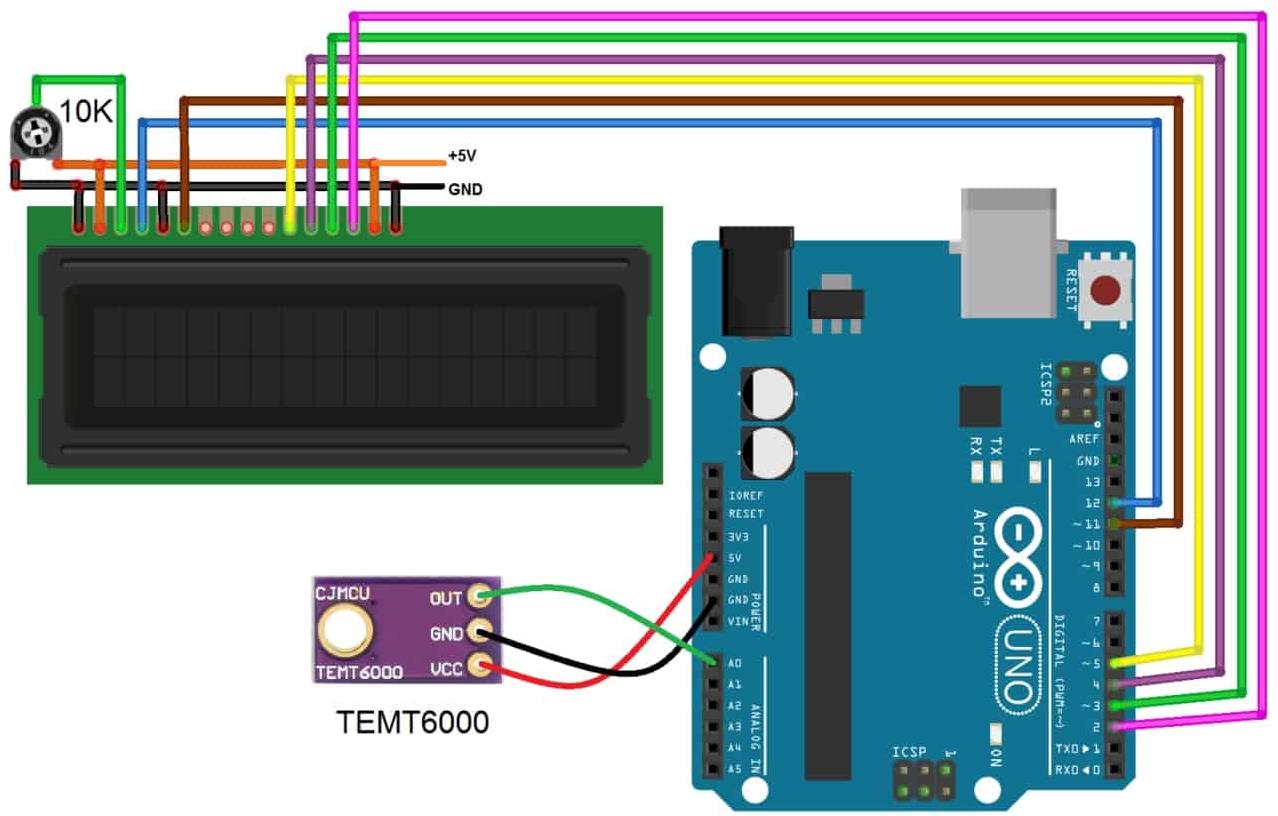

实验模块接线示意图

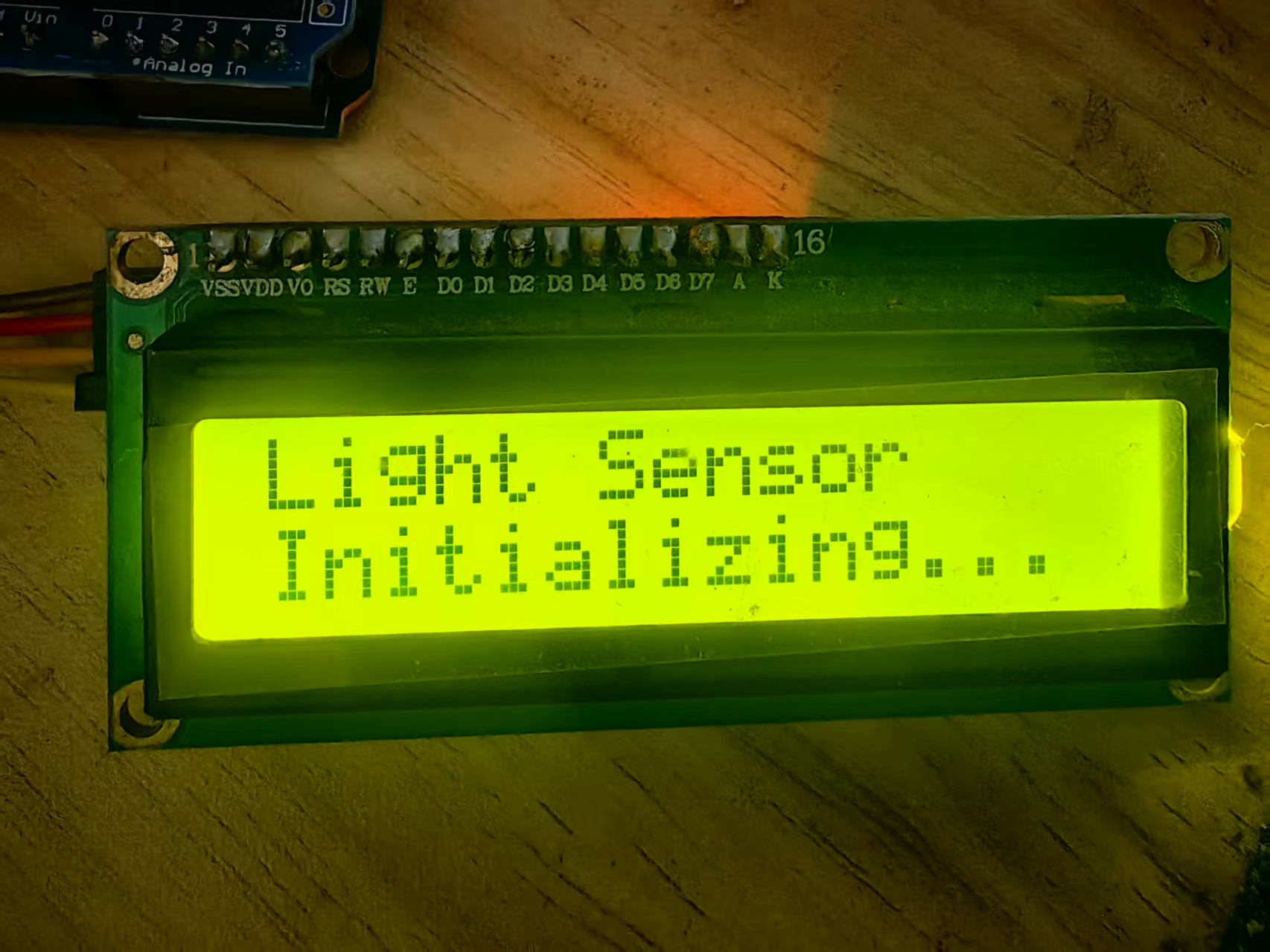

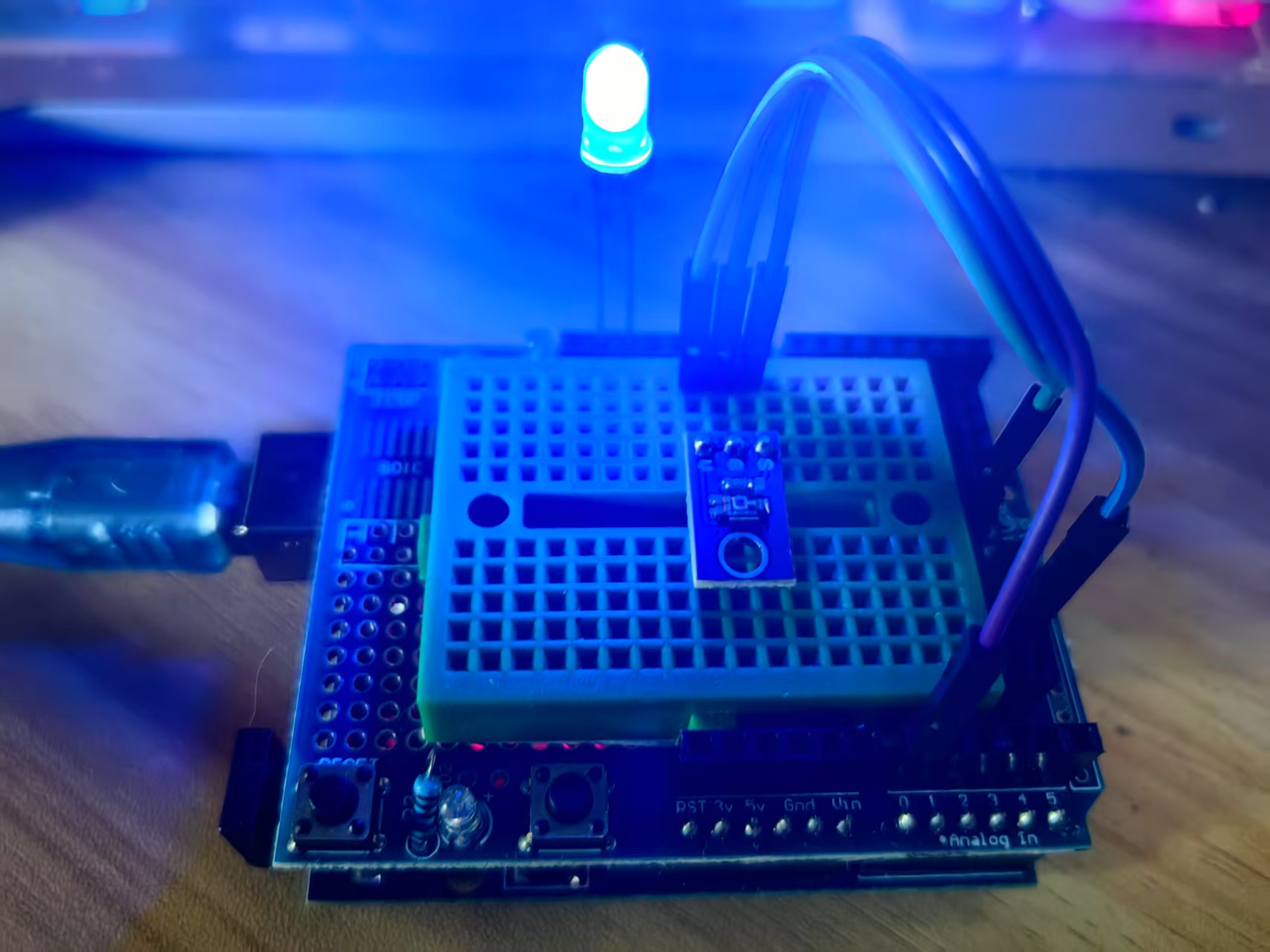

实验场景图 动态图

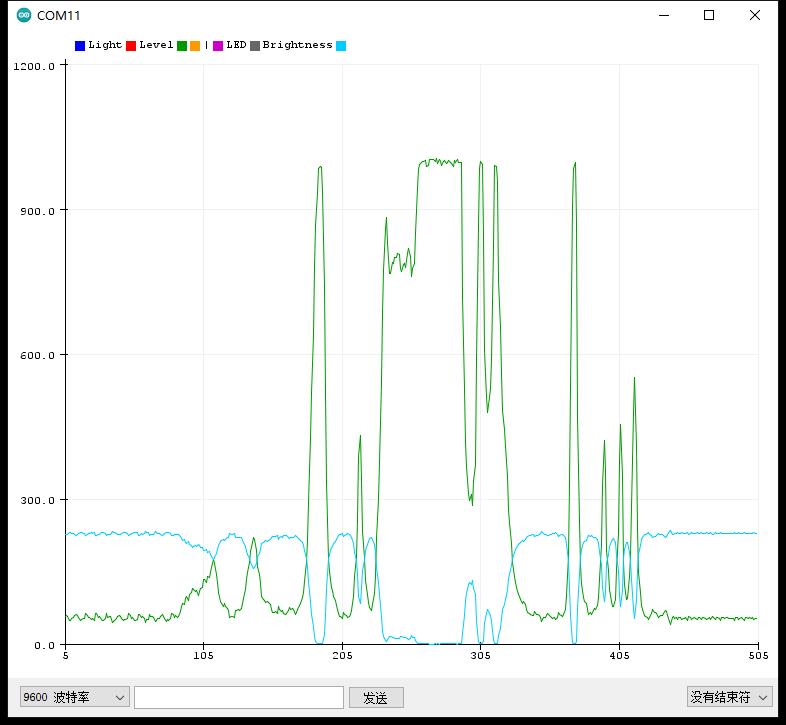

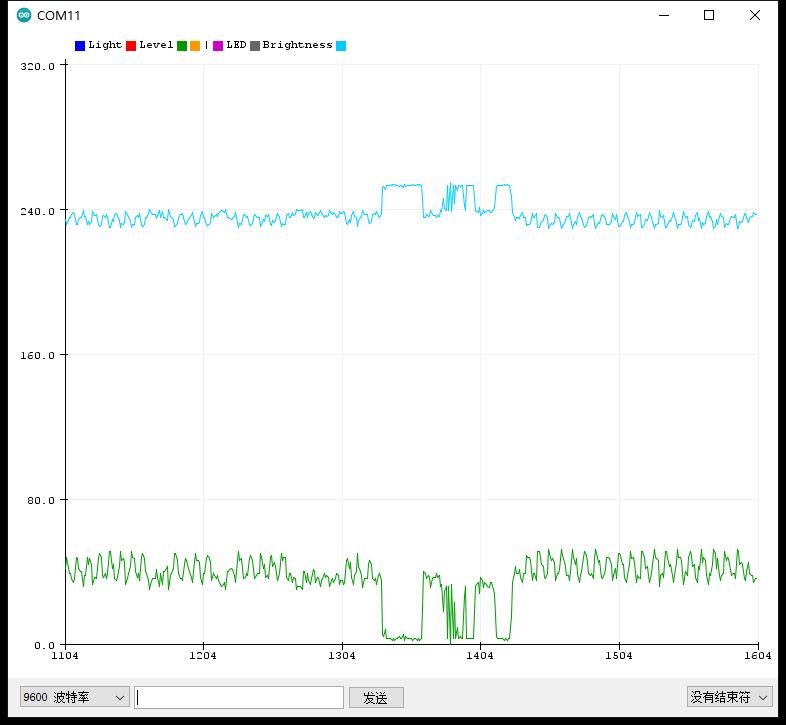

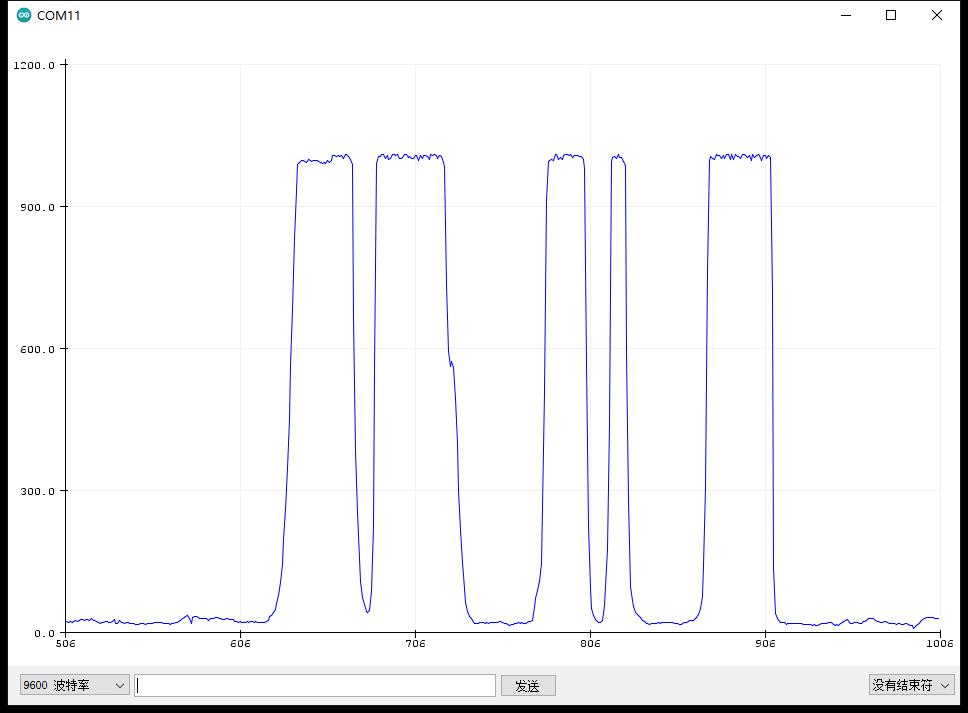

实验串口绘图器返回情况

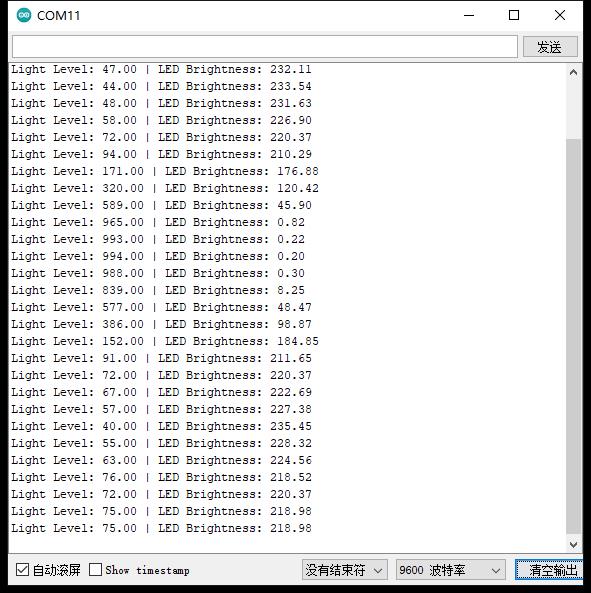

实验串口返回情况

简单解读
代码实现了 光暗时 LED 变亮，即环境越暗，LED 的亮度越高。核心逻辑如下：
1、读取光照值：
analogRead(LIGHT_SENSOR_PIN); 获取环境光线强度（范围 0 - 1023）。
brightnessRatio = 1.0 - (lightLevel / 1023.0); 反向处理，光照越低，亮度越高。
2、平方变换：
pow(brightnessRatio, 2.0); 使亮度调整更明显，让 LED 亮度随光暗变化更加线性。
3、设置 LED 亮度：
analogWrite(LED_PIN, 255.0 * brightnessRatio); 让 LED 随环境光变化调整亮度。
4、数据输出到串口：
Serial.print(lightLevel); 显示光照数值。
Serial.print(255.0 * brightnessRatio); 显示 LED 亮度。
5、延迟：
delay(100); 避免数据输出过快。
这样，LED 在黑暗环境下会变亮，在明亮环境下会变暗，适用于 夜间照明 或 自动调节光源。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之三：根据环境光亮度调整 LED 亮度（D13）
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之三：根据环境光亮度调整 LED 亮度（D13）
*/
#define LED_PIN 13 // 定义 LED 引脚 (PWM 控制亮度)
#define LIGHT_SENSOR_PIN A0 // 定义光传感器引脚 (模拟输入)
void setup() {
pinMode(LIGHT_SENSOR_PIN, INPUT); // 设置光传感器为输入模式
pinMode(LED_PIN, OUTPUT); // 设置 LED 引脚为输出模式
Serial.begin(9600); // 初始化串口通信，波特率 9600
}
void loop() {
// 读取光照强度
float lightLevel = analogRead(LIGHT_SENSOR_PIN);
// 归一化光照值 (0.0 - 1.0)，并反向处理
float brightnessRatio = 1.0 - (lightLevel / 1023.0);
// 平方变换，使亮度变化更明显
brightnessRatio = pow(brightnessRatio, 2.0);
// 设置 LED 亮度 (PWM: 0 - 255)
analogWrite(LED_PIN, 255.0 * brightnessRatio);
// 输出光照数值和 LED 亮度
Serial.print("Light Level: ");
Serial.print(lightLevel);
Serial.print(" | LED Brightness: ");
Serial.println(255.0 * brightnessRatio);
delay(100); // 延迟 100 毫秒，避免数据输出过快
}[/code]

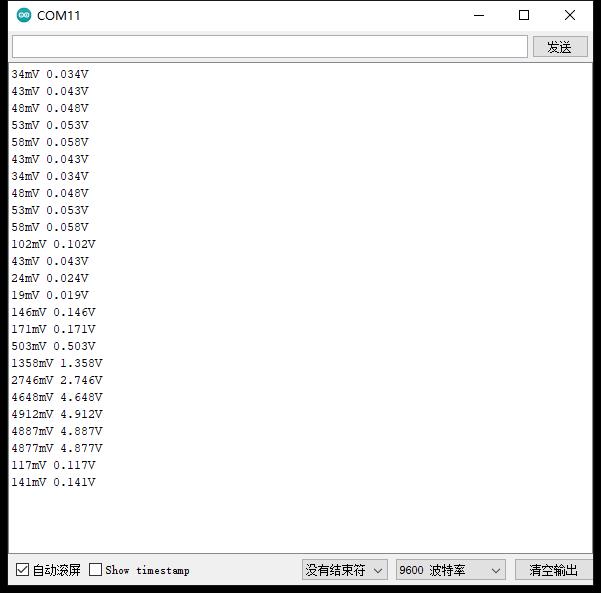

实验串口返回情况

代码解读
用于读取 TEMT6000 光敏传感器 的电压值，并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示。以下是代码的核心逻辑：
1、定义输入引脚：#define light A0 将 TEMT6000 的 S 引脚 连接到 A0（模拟输入）。
2、初始化串口通信：
Serial.begin(9600); 设置 9600 波特率，以便与电脑串口监视器通信。
3、循环读取光照值：
analogRead(light); 获取 传感器的模拟值（范围 0 - 1023）。
map(Lvalue, 0, 1023, 0, 5000); 映射 读取值到 0 - 5000 毫伏（Arduino 的模拟输入电压通常是 5V）。
float volt = (double)mVolt / 1000; 转换 毫伏为 伏，单位更加直观。
4、数据输出到串口：
Serial.print(mVolt); 先打印 毫伏数值。
Serial.print("mV "); 打印单位。
Serial.print(volt, 3); 以 3 位小数 输出电压值。
Serial.println("V "); 结束当前数据行。
5、延时：
delay(1000); 让程序 暂停 1 秒，避免数据输出过快。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之二：读取电压值并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之二：读取电压值并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示
*/
#define light A0 // 定义输入引脚
void setup() {
Serial.begin(9600); // 初始化串口通信
}
void loop() {
int Lvalue = analogRead(light); // 读取光照值
int mVolt = map(Lvalue, 0, 1023, 0, 5000); // 将读取值映射至 0 - 5000mV
float volt = (double)mVolt / 1000; // 毫伏转换为伏
// 输出数据
Serial.print(mVolt);
Serial.print("mV ");
Serial.print(volt, 3);
Serial.println("V ");
delay(1000); // 延时 1 秒
}[/code]

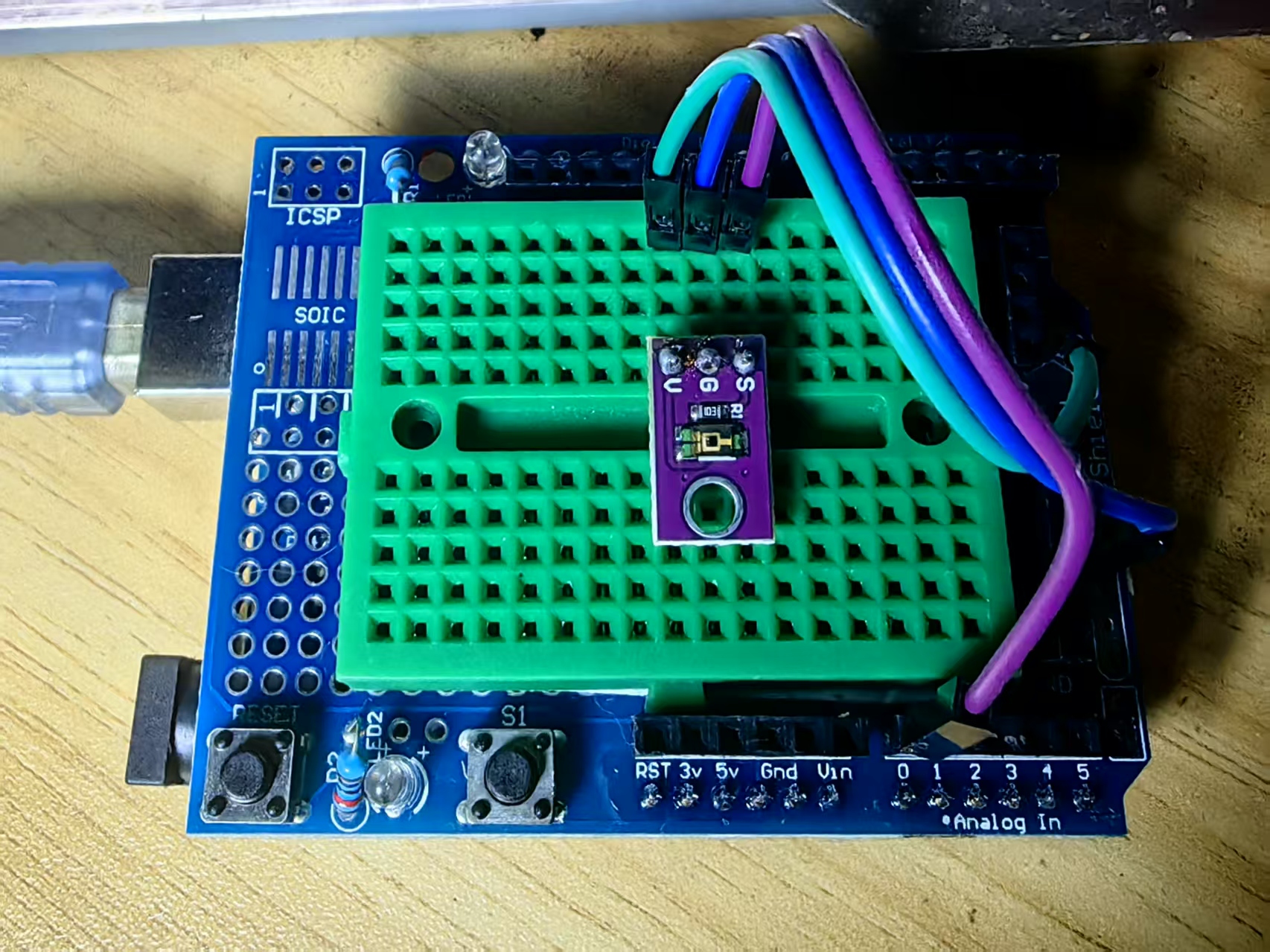

实验场景图

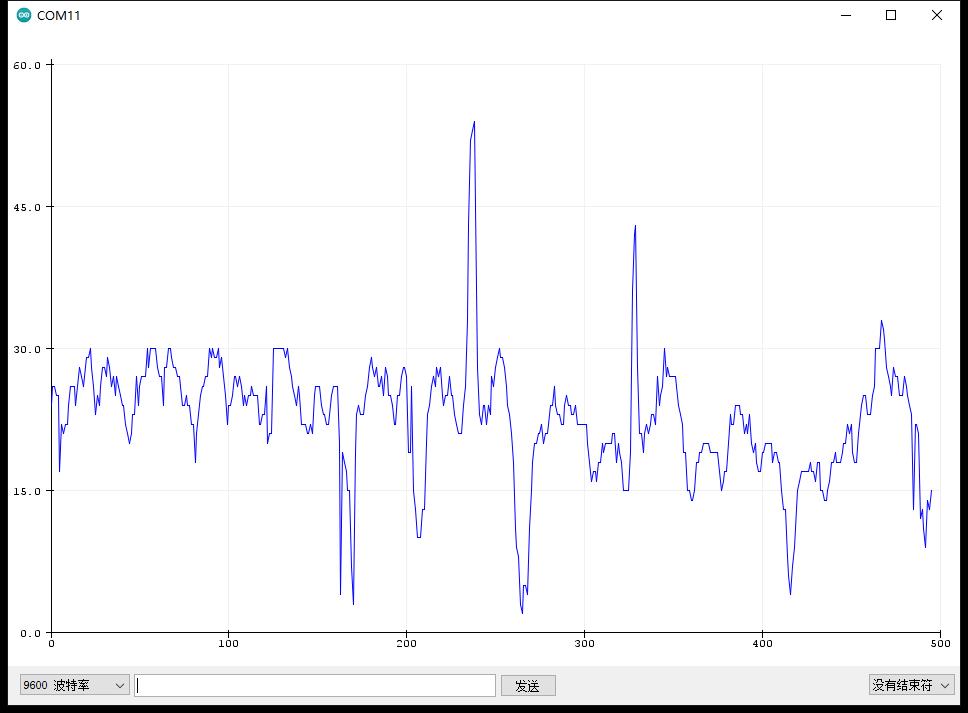

实验串口绘图器返回情况

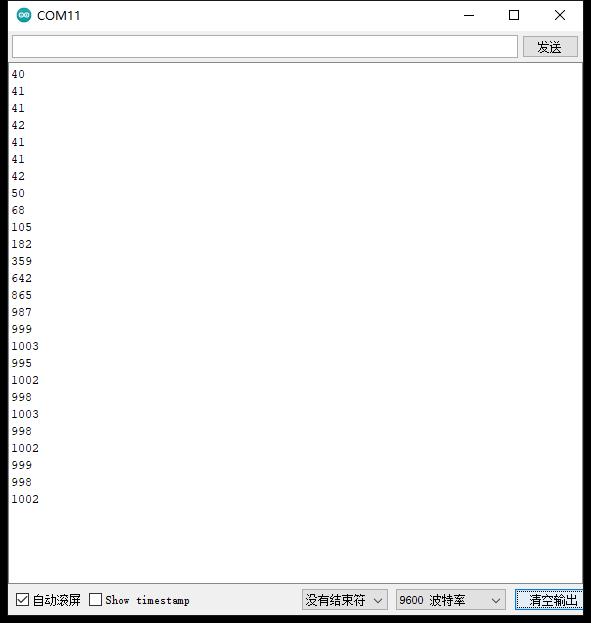

实验串口返回情况

代码简单解读
是用 Arduino 读取 TEMT6000 光敏传感器的模拟数值，并将结果通过串口打印出来。简单来说，代码的运行逻辑如下：
1、定义传感器引脚：int temt6000Pin = 0; 表示传感器的模拟输入引脚连接到 A0（在某些板子上可能需要明确写成 A0）。
2、初始化串口：Serial.begin(9600); 启动串口通信，波特率设为 9600，方便后续数据输出到电脑。
3、循环读取数据：
analogRead(temt6000Pin); 读取传感器的光强数值（0-1023）。
Serial.println(value); 通过串口打印这个数值，方便在串口监视器上查看。
delay(100); 让程序暂停 100 毫秒，以防数据输出过快。
这个代码能实时监测环境光强变化，比如用于自动调节屏幕亮度、智能灯光控制等。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之一：简单检测可见光光照强度
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之一：简单检测可见光光照强度
*/
int temt6000Pin = A0; // 定义光敏传感器的模拟输入引脚
void setup() {
Serial.begin(9600); // 初始化串口通信
}
void loop() {
int value = analogRead(temt6000Pin); // 读取传感器的模拟值
Serial.println(value); // 打印读取的值
delay(100); // 延迟100毫秒，避免数据输出过快
}[/code]

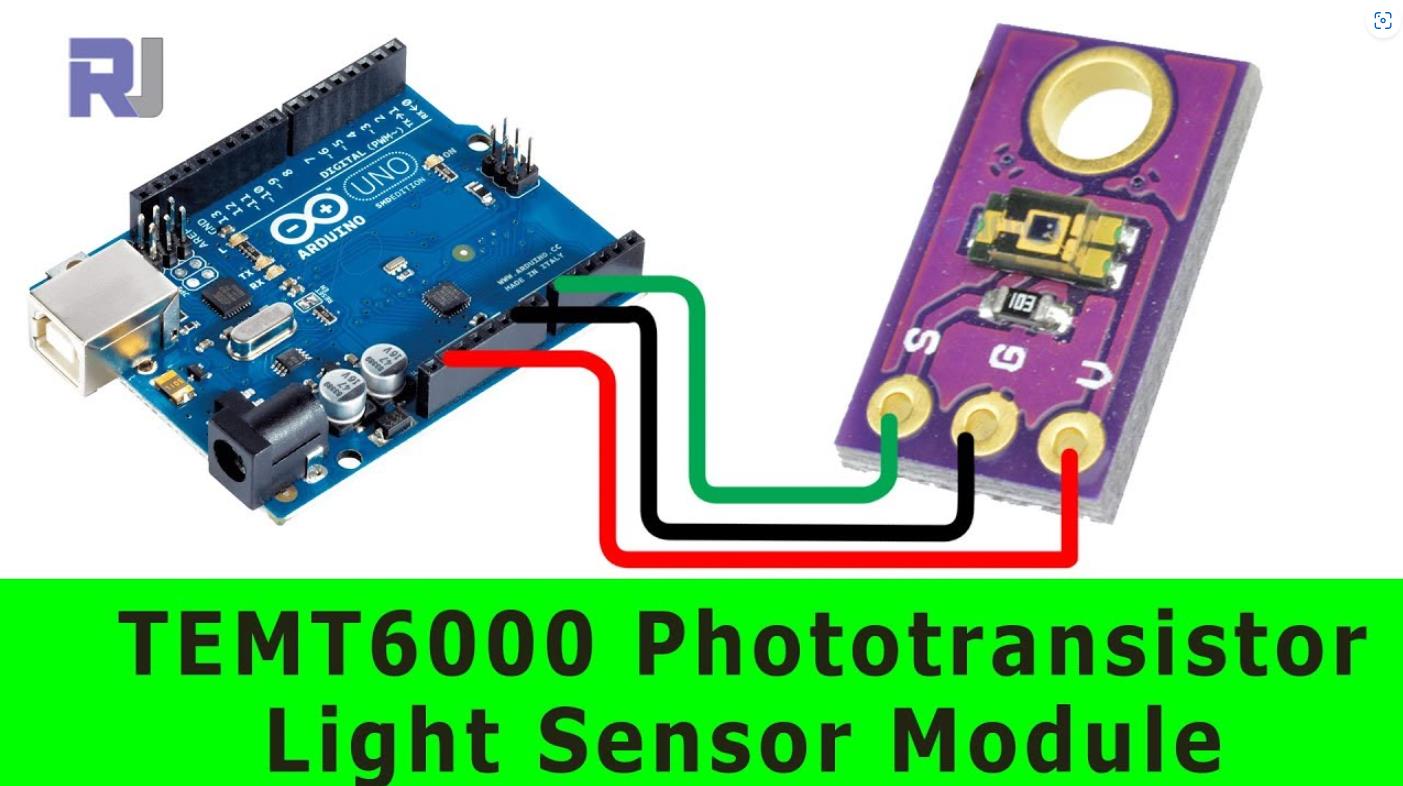

实验模块接线示意图
