【花雕学编程】Arduino动手做（256）---AHT20 LCD显示温湿度

厉害厉害厉害厉害厉害厉害

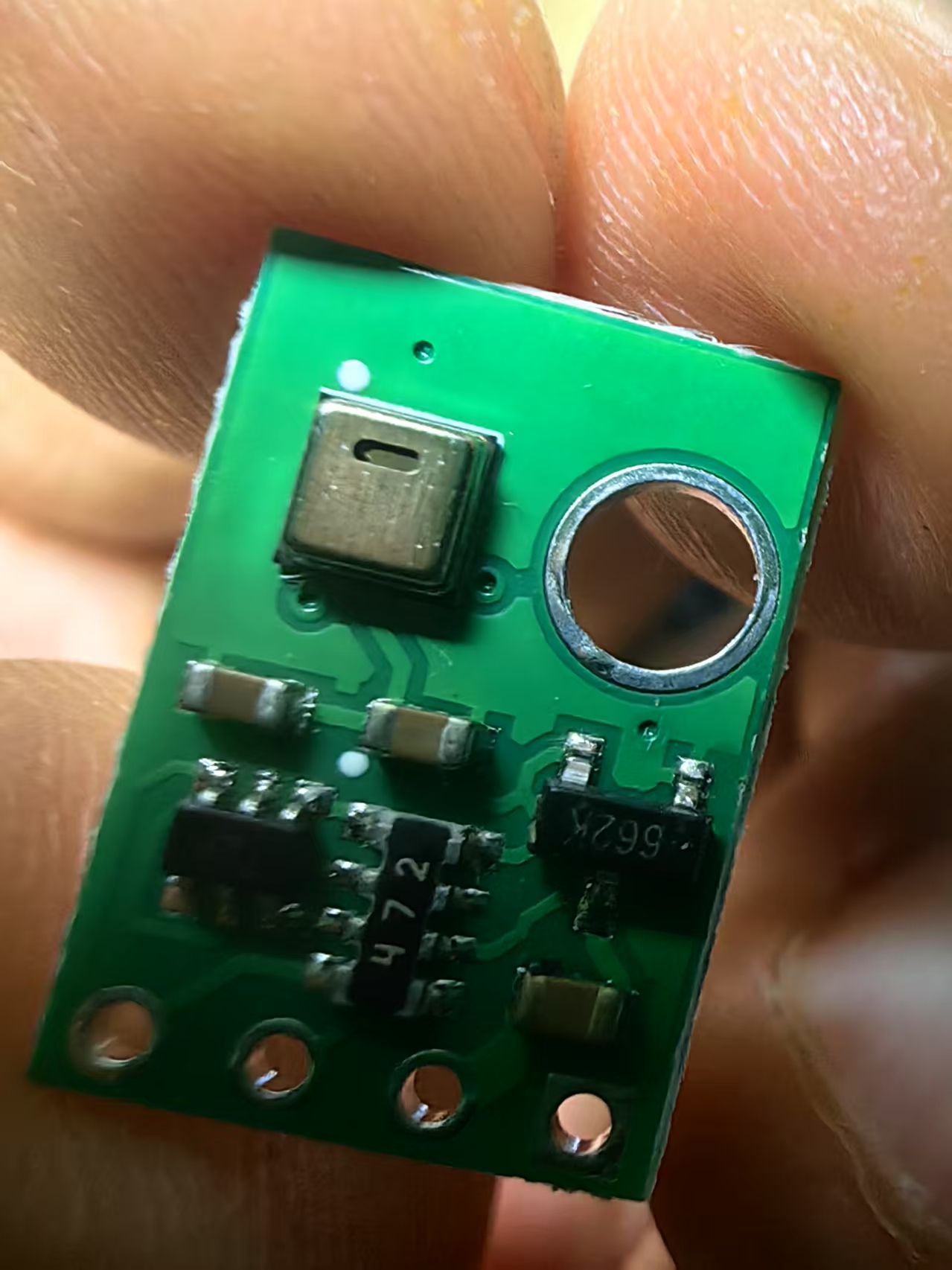

实验场景图

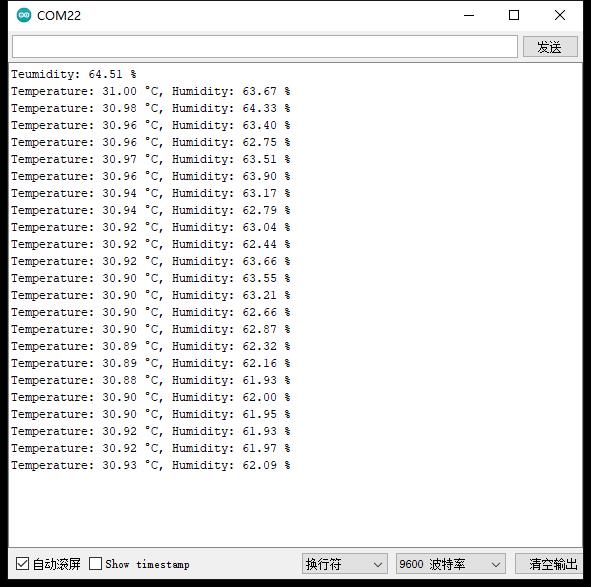

实验串口返回情况

代码简单解读
使用 ATH20 传感器 读取 温湿度数据，并在 LCD 屏幕 以及 串口监视器 进行实时显示。以下是代码的核心逻辑：
1·、初始化设备
载入 ATH20 传感器库和 I2C LCD 库，用于数据采集和显示。
lcd.init(); 初始化 LCD，并打开 背光。
ATH.begin(); 连接 ATH20 传感器，确保数据采集功能正常。
2、循环读取数据
ATH.getSensor(&humi, &temp); 获取 最新温度和湿度 数据。
3、如果 数据读取成功：
LCD 显示 温度 (°C) 和 湿度 (%RH)，并格式化数值。
串口监视器输出 数值数据，方便调试。
4、如果 数据读取失败：
LCD 显示 错误信息，提醒传感器未正常工作。
5、数据更新频率
delay(1000); 设定 1 秒更新间隔，避免数据刷新过快导致干扰。
这个代码适用于 环境监测、智能温控、农业传感 等应用场景，能够实时获取并显示温湿度数据。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块 高精度湿度探头 DHT11升级款I2C
项目之三：在 LCD 屏幕以及串口监视器进行实时显示温湿度
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块 高精度湿度探头 DHT11升级款I2C
项目之三：在 LCD 屏幕以及串口监视器进行实时显示温湿度
*/
#include // 引入 I2C 通信库
#include // 引入 Adafruit AHTX0 传感器库
#include // 引入 I2C LCD 显示库
// 创建 LCD 显示对象，地址为 0x27，屏幕尺寸 16x2（16 列 x 2 行）
LiquidCrystal_I2C lcd(0x27, 16, 2);
// 创建 AHT10/AHT20 传感器对象
Adafruit_AHTX0 aht;
void setup() {
Serial.begin(9600); // 初始化串口通信，波特率设为 9600
lcd.init(); // 初始化 LCD
lcd.backlight(); // 打开 LCD 背光
// 在 LCD 屏幕上显示启动信息
lcd.setCursor(0, 0);
lcd.print("AHT10/AHT20 Sensor");
lcd.setCursor(2, 1);
lcd.print("with Arduino");
// 初始化 AHT10/AHT20 传感器
if (!aht.begin()) {
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Sensor Fail");
Serial.println("AHT10/AHT20 not found! Check wiring.");
while (1) delay(10); // 停止执行
}
delay(2000); // 延迟 2 秒，确保传感器稳定
}
void loop() {
lcd.clear(); // 清空 LCD 屏幕
// 创建温湿度数据对象
sensors_event_t humidity, temp;
aht.getEvent(&humidity, &temp); // 读取最新数据
// 在 LCD 屏幕上显示温度数据
lcd.setCursor(0, 0);
lcd.print("Temp: ");
lcd.print(temp.temperature, 1); // 显示温度，保留 1 位小数
lcd.print((char)223); // 显示摄氏度符号 '°'
lcd.print("C");
// 在 LCD 屏幕上显示湿度数据
lcd.setCursor(0, 1);
lcd.print("Humi: ");
lcd.print(humidity.relative_humidity, 1); // 显示湿度，保留 1 位小数
lcd.print("%");
// 在串口监视器输出数据
Serial.print("Temperature: ");
Serial.print(temp.temperature);
Serial.print(" °C, Humidity: ");
Serial.print(humidity.relative_humidity);
Serial.println(" %");
delay(200); // 延迟 1 秒，控制数据更新频率
}[/code]

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块 高精度湿度探头 DHT11升级款I2C
项目之三：在 LCD 屏幕以及串口监视器进行实时显示温湿度

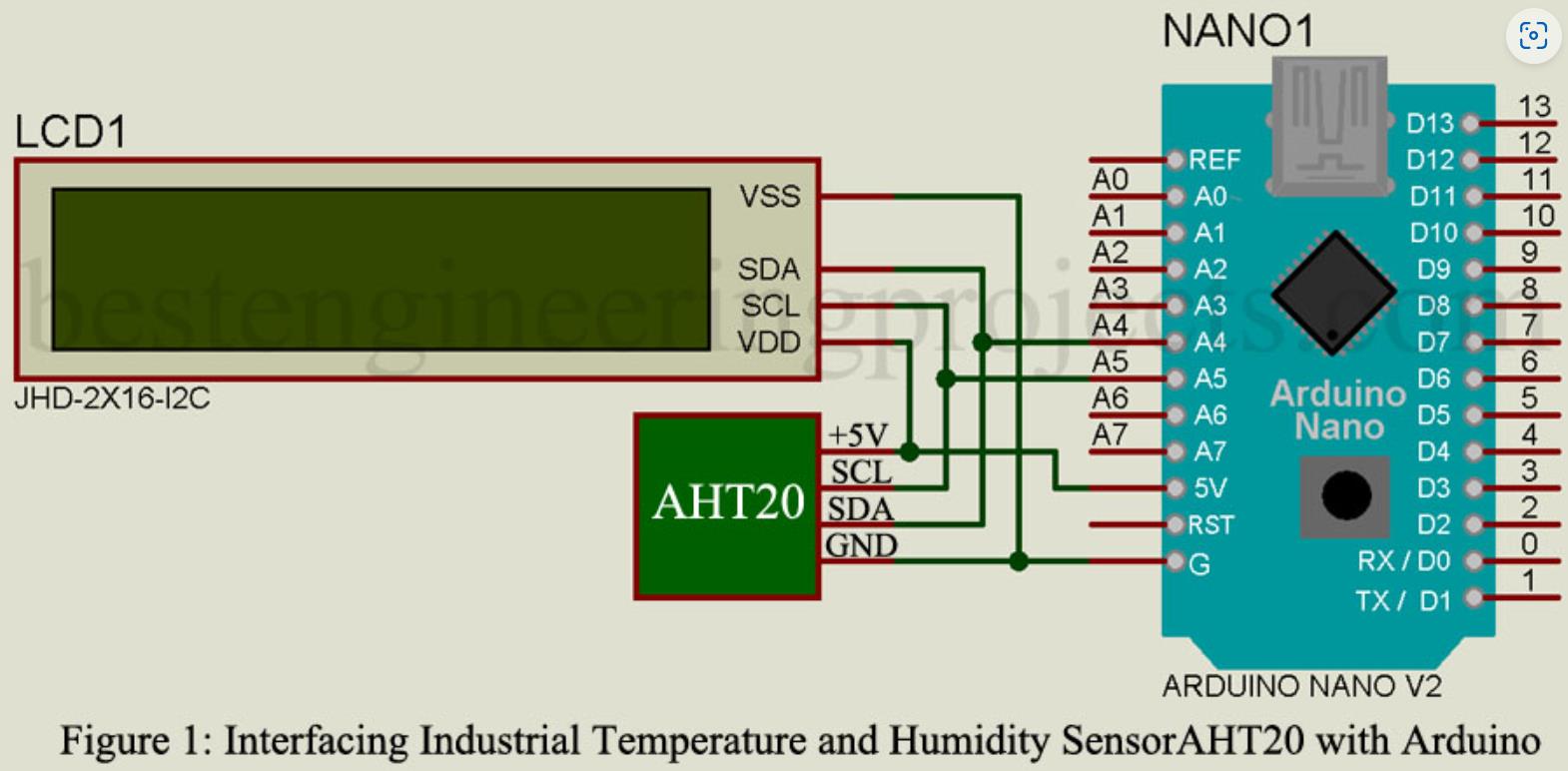

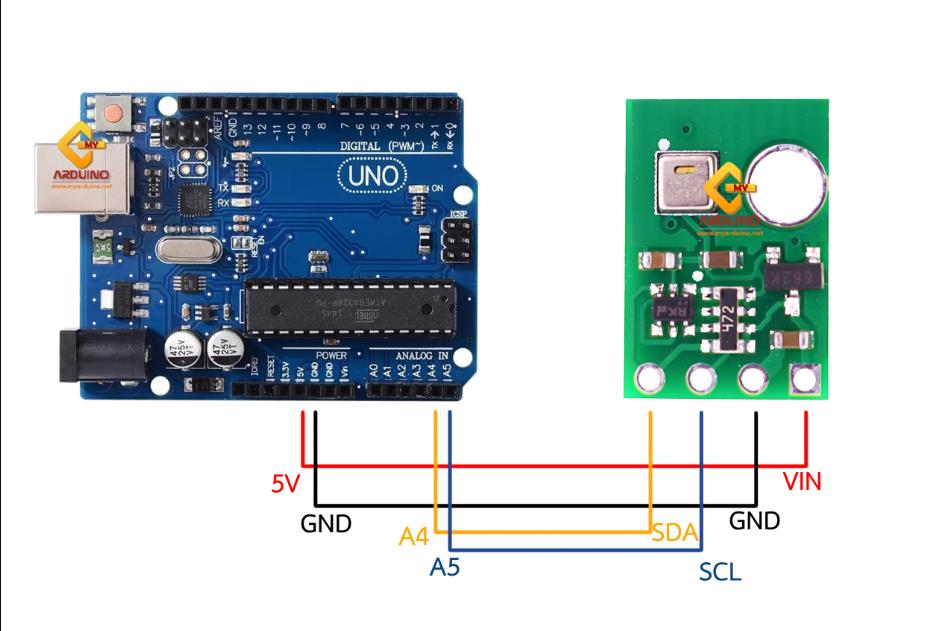

实验模块接线示意图
