【Arduino 动手做】3D 打印 Arduino OLED 电表

2025-05-211938
驴友花雕
驴友花雕

UID: 1737

2964文章
158粉丝
1.1万获取喜欢
AI 快速预览详细 收起
Arduino OLED 电表是一个简单的3D打印项目，旨在测量设备的功率、电流和电压。它适用于太阳能充电控制器和自制台式电源，成本低于7美元。该项目还支持将自定义位图图像编程到OLED显示屏中，增加个性化体验。通过这个项目，你可以轻松了解设备的用电情况，并且可以在自制的台式电源上使用。


你有没有想过一件物品使用多少瓦特或多少电流，甚至它的工作电压？这个简单易行的项目可以为您提供重要信息，同时将成本保持在 7 美元以下。我主要将其设计为与常见的太阳能充电控制器结合使用，这些控制器没有任何负载功耗的指示。自从制作它以来，我意识到它在我自制的台式电源上也很有用。事实上，你可以将一个小的位图图像编程到其中，这只是一个额外的好处，每次看它时都会让你感觉很棒。

【Arduino 动手做】3D 打印 Arduino OLED 电表图2

【Arduino 动手做】3D 打印 Arduino OLED 电表图3

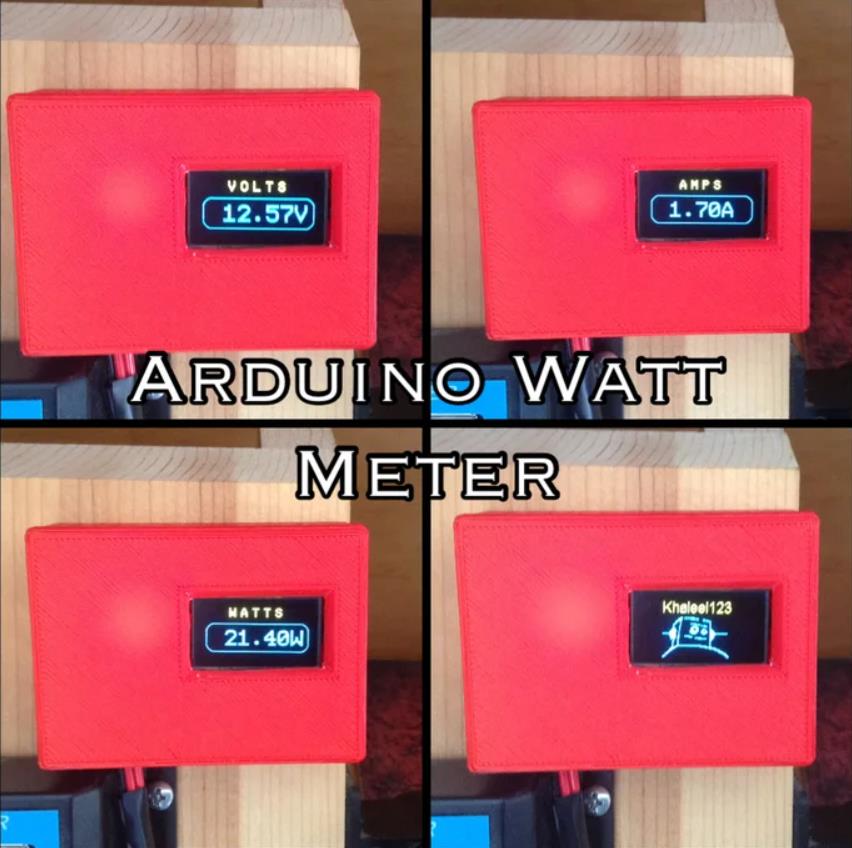

【Arduino 动手做】3D 打印 Arduino OLED 电表图1



创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

其他主题Arduino

相关推荐

评论(7)
驴友花雕
驴友花雕
作者


驴友花雕
驴友花雕
作者



驴友花雕
驴友花雕
作者
附录
项目链接：https://www.instructables.com/3D-Printed-Arduino-OLED-Watt-Meter/
项目作者：内华达州斯帕克斯 Khaleel123
视频教程：
3D打印文件：
https://content.instructables.co ... FGJLAVIIVO3SL82.stl
https://content.instructables.co ... FZD1Q6TIVO3SL8V.stl
项目开源代码：https://content.instructables.co ... FKEB60DIVO3SLBA.ino

驴友花雕
驴友花雕
作者

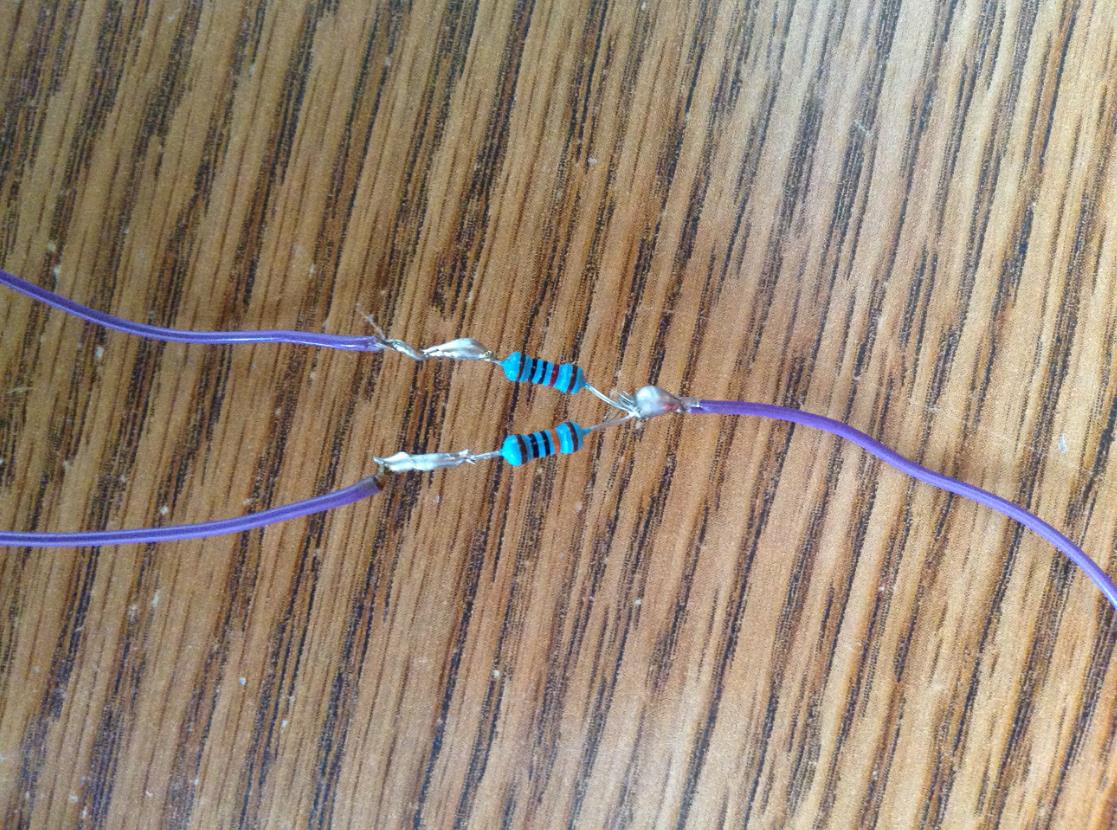

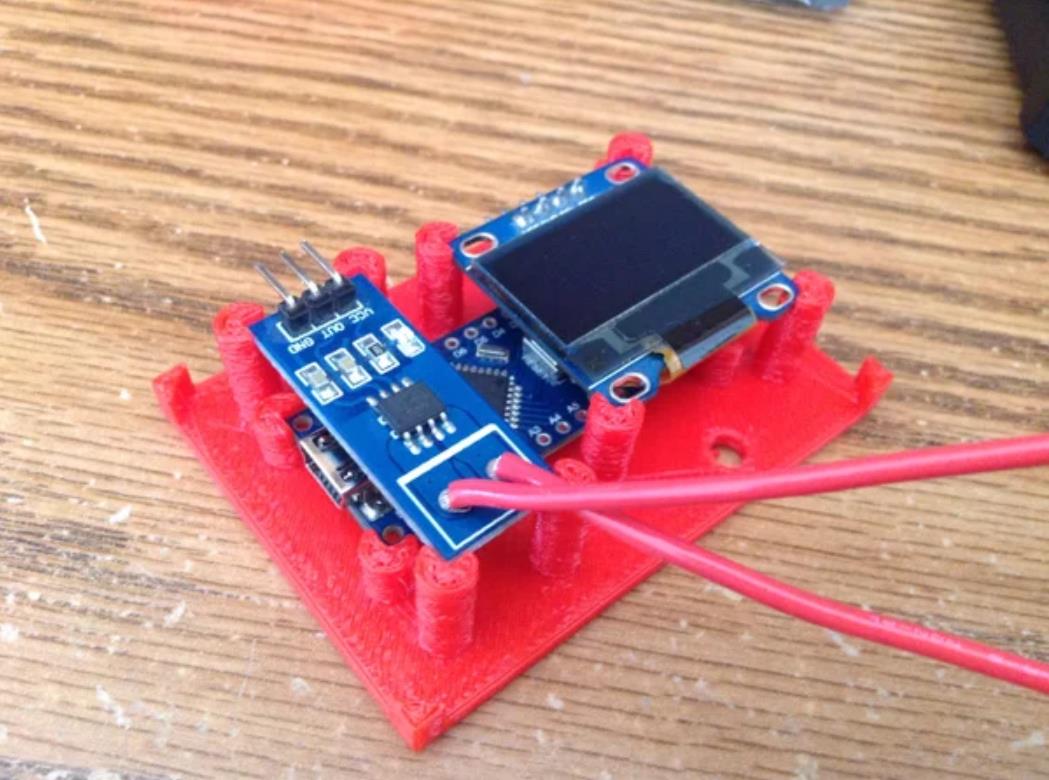

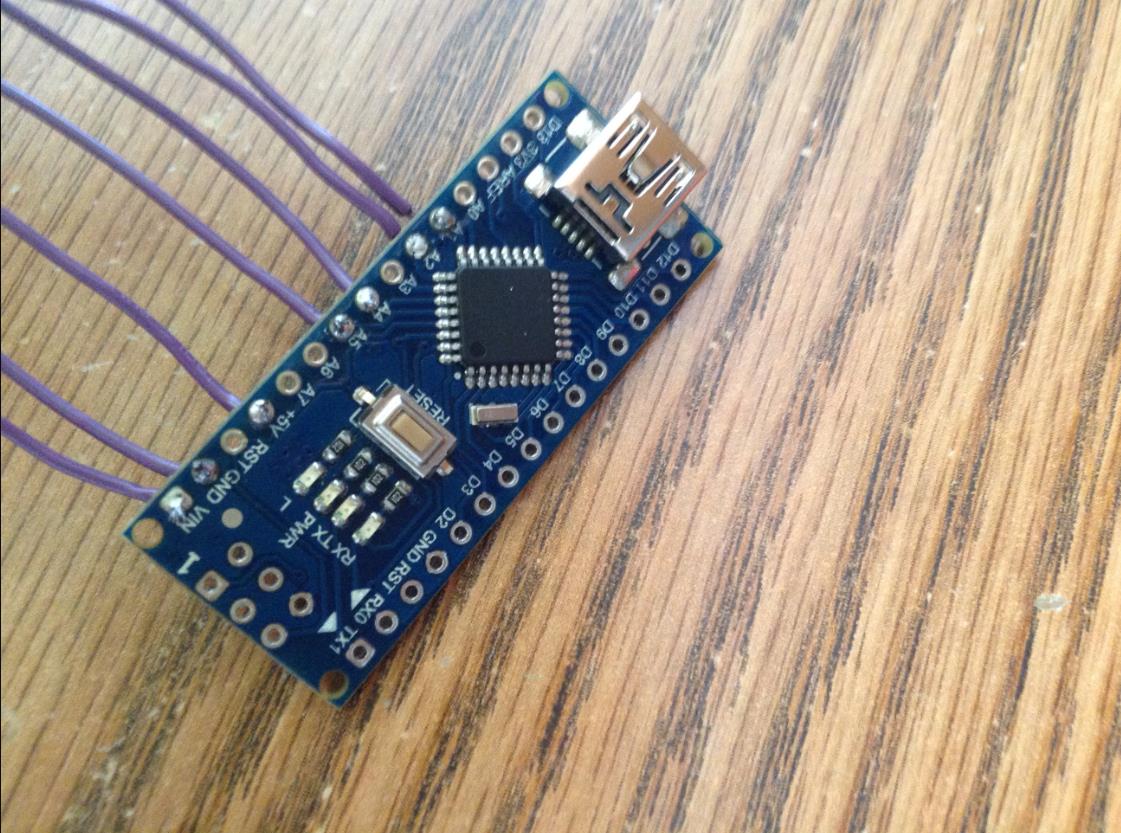

第 5 步：焊接和组装
将电线焊接到电路板上，使其尽可能短，参考它们在印刷外壳背面的安装方式。板子和显示器的摩擦配合非常好，一切都保持得很好。最后一步是将正面压在整个东西上，然后就完成了。




驴友花雕
驴友花雕
作者
第 3 步：编码和校准
这段代码远非完美，而是匆忙的，只是一个概念证明。当前设置为在 4 个页面之间循环，每次更新显示的信息。使用万用表测量源电压，然后分别修改代码中的 R1 和 R2 以校准显示屏上的电压。接下来，使用相同的电压和源，使用万用表测量负载的电流。然后使用电流传感器参考该读数，并向上或向下修改数字 511 以进行校准。请记住，在测量小电流时它不准确，我建议在校准时使用大约 1 安培的负载。如果您的读数显示为负值，请交换电流传感器上的感应线以轻松纠正。还可以随意使用您自己的位图图像更改代码中的位图图像，以真正自定义仪表的最终外观。
项目开源代码件附件
[code]#include "U8glib.h"
int analogInput = A2;
float vout = 0.0;
float vin = 0.0;
float R1 = 101000.0; // resistance of R1 (100K)
float R2 = 10100.0; // resistance of R2 (10K)
int value = 0;
int amp = 0;
float watt = 0.0;
float amps = 0.0;
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE|U8G_I2C_OPT_DEV_0);
const unsigned char PROGMEM ins [] = {
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x01, 0x20, 0x00, 0x10, 0x00, 0x00, 0x81, 0x03, 0xC1, 0xC0, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x02, 0x20, 0x00, 0x10, 0x00, 0x00, 0x83, 0x04, 0x42, 0x20, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x04, 0x20, 0x00, 0x10, 0x00, 0x00, 0x85, 0x08, 0x24, 0x20, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x08, 0x2E, 0x0F, 0x10, 0xE0, 0x70, 0x89, 0x00, 0x20, 0x20, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x10, 0x31, 0x10, 0x91, 0x10, 0x88, 0x81, 0x00, 0x20, 0x60, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x30, 0x21, 0x20, 0x92, 0x09, 0x04, 0x81, 0x00, 0x41, 0xC0, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x50, 0x21, 0x03, 0x92, 0x09, 0x04, 0x81, 0x00, 0x40, 0x20, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x88, 0x21, 0x1C, 0x93, 0xF9, 0xFC, 0x81, 0x00, 0x80, 0x10, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x04, 0x21, 0x20, 0x92, 0x01, 0x00, 0x81, 0x01, 0x00, 0x10, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x04, 0x21, 0x20, 0x92, 0x09, 0x04, 0x81, 0x02, 0x04, 0x10, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x02, 0x21, 0x21, 0x91, 0x10, 0x88, 0x81, 0x04, 0x06, 0x20, 0x00, 0x00, 0x00,
0x00, 0x00, 0x01, 0x01, 0x21, 0x1E, 0x90, 0xE0, 0x70, 0x81, 0x0F, 0xE1, 0xC0, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x39, 0xFF, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x01, 0xFE, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x00, 0x02, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x01, 0xB0, 0x00, 0x00, 0x07, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x07, 0x20, 0x00, 0x00, 0x00, 0x78, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x06, 0x20, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x0C, 0x20, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x18, 0x20, 0x03, 0xF0, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x30, 0x20, 0x00, 0x3F, 0x80, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x20, 0x20, 0x00, 0x00, 0x36, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x20, 0x40, 0x00, 0xF8, 0x07, 0x88, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x20, 0x40, 0x01, 0xFE, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x70, 0x40, 0x03, 0x8E, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x78, 0x40, 0x03, 0x8E, 0x0C, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0xF8, 0x40, 0x03, 0xCE, 0x1F, 0x0E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x01, 0xFC, 0x00, 0x07, 0xCE, 0x31, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x03, 0xF8, 0x80, 0x07, 0xFC, 0x39, 0x8F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x03, 0xF8, 0x80, 0x03, 0xF8, 0x3F, 0x8F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x03, 0xFF, 0xF8, 0x80, 0x01, 0xF0, 0x1E, 0x0F, 0xFF, 0xFF, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x07, 0xF8, 0x80, 0x00, 0x00, 0x04, 0x0F, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x03, 0xF8, 0x80, 0x00, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x03, 0xF9, 0x81, 0xF8, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x01, 0xF9, 0x80, 0x0F, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x01, 0xF9, 0x80, 0x00, 0x1F, 0xC0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x01, 0xF1, 0x00, 0x00, 0x01, 0xFF, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x01, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x21, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x61, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x43, 0xFF, 0xFF, 0xFF, 0xC0, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x4E, 0x00, 0x00, 0x00, 0x7F, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0xD8, 0x00, 0x00, 0x00, 0x01, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0xF0, 0x00, 0x00, 0x00, 0x00, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x70, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x03, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1E, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xC0, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x70, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x70, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x03, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x00,
0x00, 0x00, 0x02, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00
};
void setup() {
pinMode(analogInput, INPUT);
pinMode(A1, INPUT);
}
void loop() {
u8g.firstPage();
do {
draw();
} while( u8g.nextPage() );
delay(1000);
u8g.firstPage();
do {
draw2();
} while( u8g.nextPage() );
delay(1000);
u8g.firstPage();
do {
draw3();
} while( u8g.nextPage() );
delay(1000);
u8g.firstPage();
do {
draw4();
} while( u8g.nextPage() );
delay(1000);
value = analogRead(analogInput);
vout = (value * 5.0) / 1024.0;
vin = vout / (R2/(R1+R2));
amp = analogRead(A1);
amps = ((511 - amp) * 75.75 / 1023);
watt = (amps * vin);
}
void draw(){
u8g.setFont(u8g_font_profont17r);
u8g.drawStr(31, 12, "VOLTS");
u8g.setFont(u8g_font_profont29r);
u8g.setPrintPos(26,45);
u8g.drawRFrame(3, 18, 125, 35, 10);
u8g.println(vin);
u8g.println("V");
}
void draw2(){
u8g.setFont(u8g_font_profont17r);
u8g.drawStr(38, 12, "AMPS");
u8g.setFont(u8g_font_profont29r);
u8g.setPrintPos(26,45);
u8g.drawRFrame(3, 18, 125, 35, 10);
u8g.println(amps);
u8g.println("A");
}
void draw3(){
u8g.setFont(u8g_font_profont17r);
u8g.drawStr(31, 12, "WATTS");
u8g.setFont(u8g_font_profont29r);
u8g.setPrintPos(26,45);
u8g.drawRFrame(3, 18, 125, 35, 10);
u8g.println(watt);
u8g.println("W");
}
void draw4(){
u8g.drawBitmapP( 0, 0, 16, 64, ins);
}[/code]

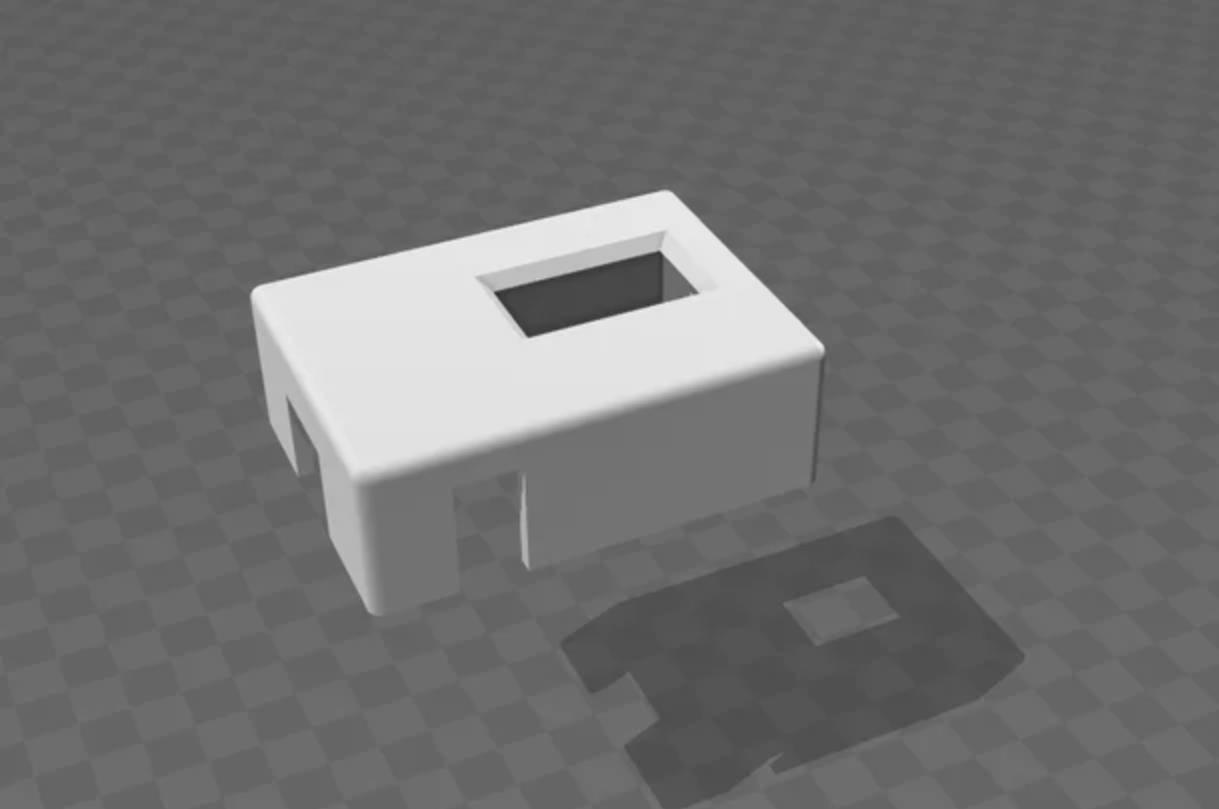

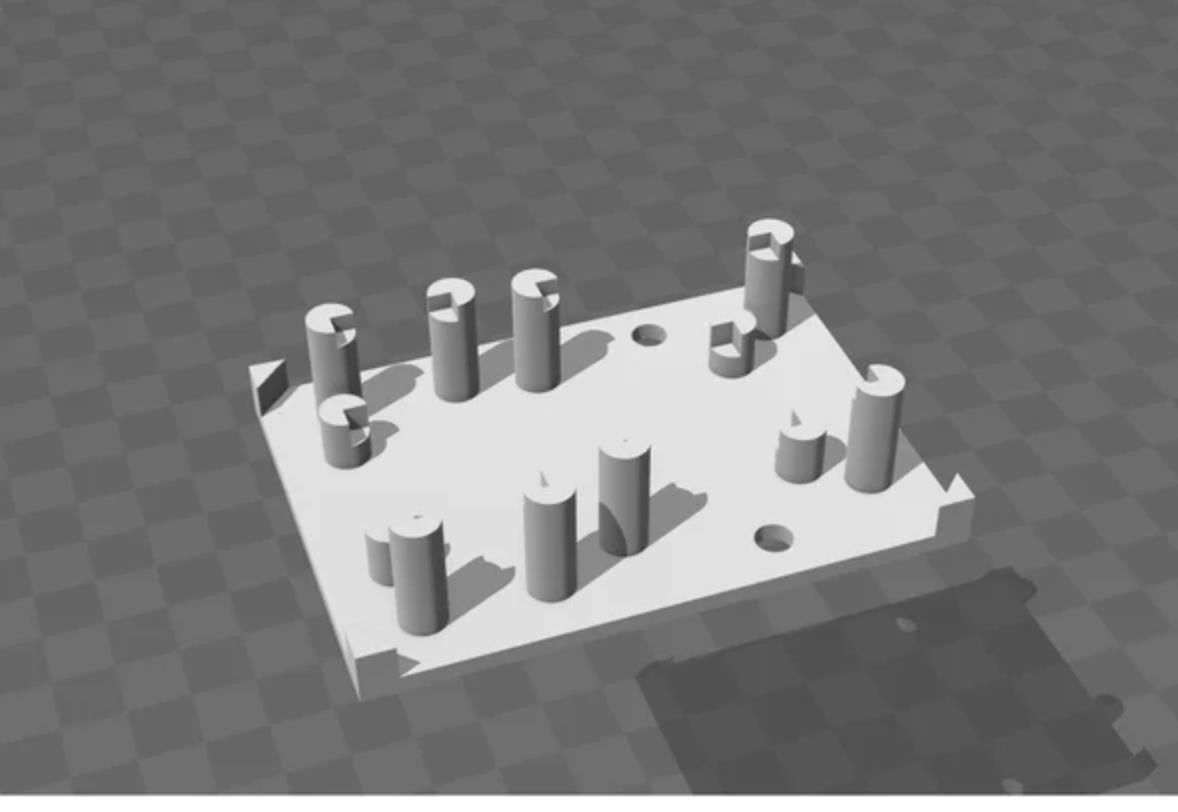

第 4 步：3D 打印外壳
您可以通过多种不同的方式封闭您的项目，但是如果您有 3D 打印机，为什么不打印一个外壳呢。我为我设计的 2 部分外壳提供了 stl 文件，该外壳通过摩擦配合卡在一起。它还具有 2 个用于螺钉的安装孔和独特的堆叠布局。
3D打印文件见附件


驴友花雕
驴友花雕
作者

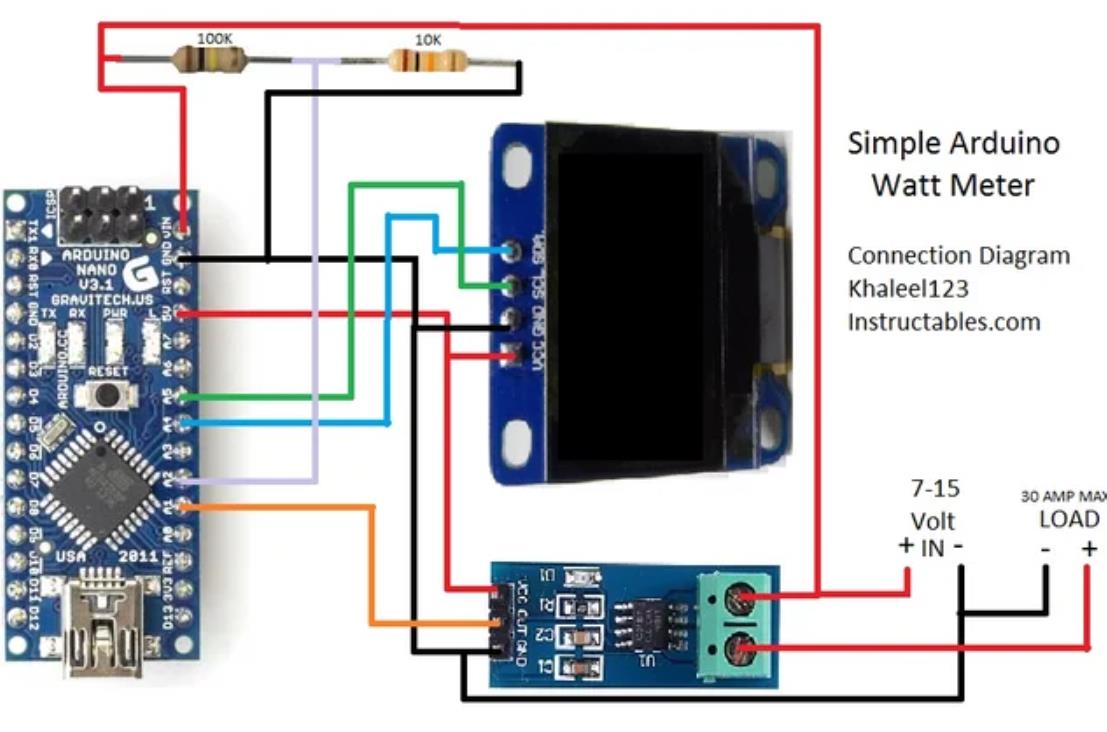

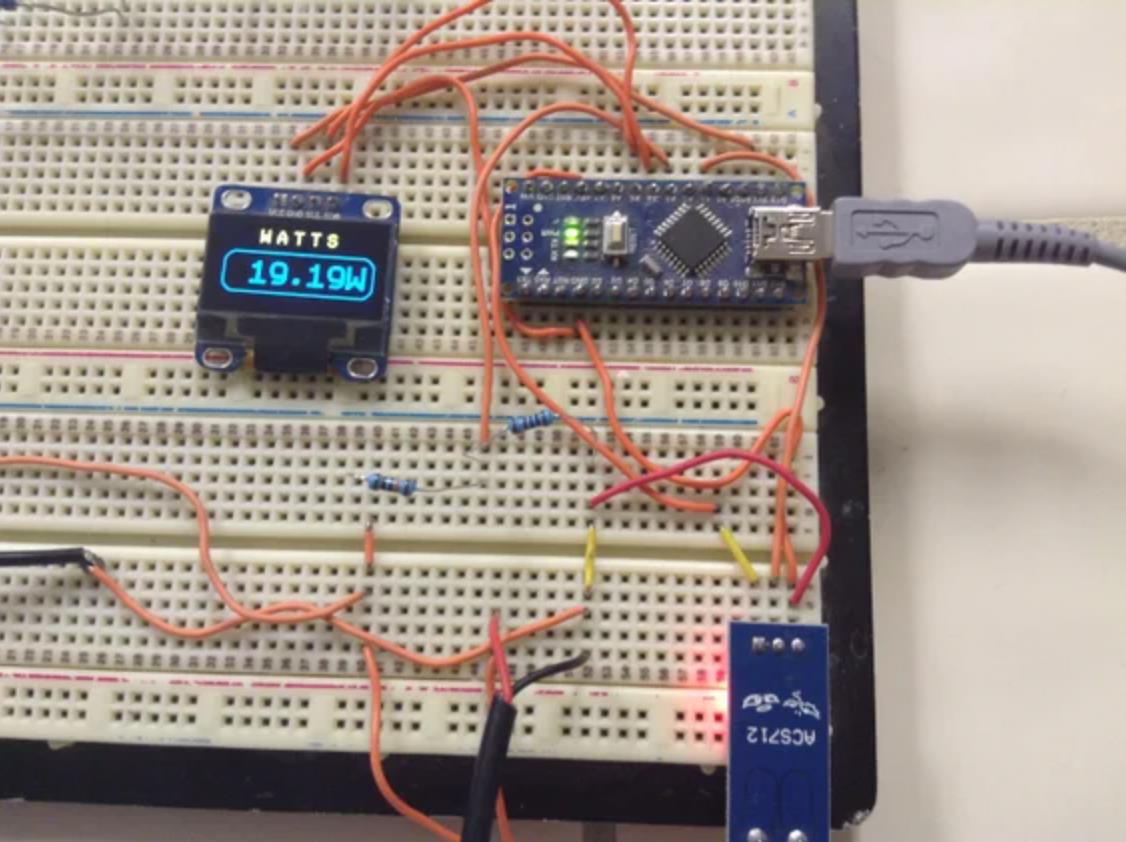

第 2 步：在面包板上制作原型
我提供了一个简单易懂的图表，显示了所有连接是如何建立的。我建议使用面包板，花点时间，确保在通电之前连接正确。请特别注意确保电阻分压器设置正确。在将其连接到 ardunino 之前，测量中间的电压，它应该是输入端电压的 1/10。


驴友花雕
驴友花雕
作者

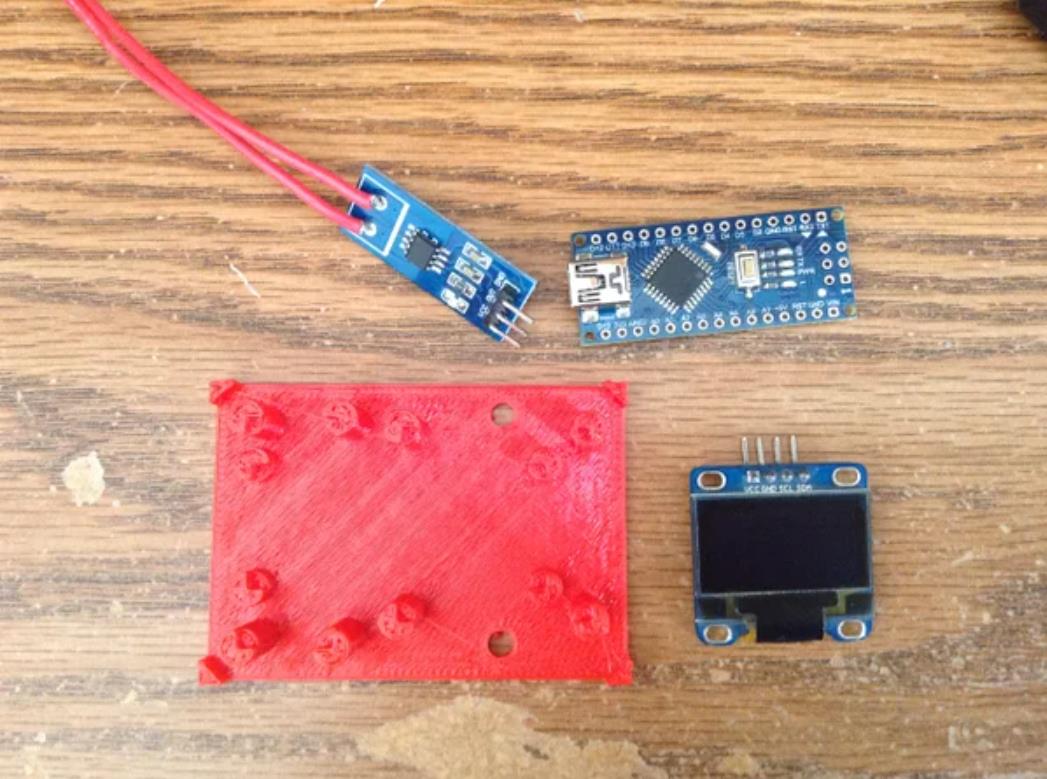

第 1 步：收集您的零件
Arduino Nano）
ACS 712 30安培电流传感器模块
I2C OLED 显示器 5伏特
10k 和 100k 电阻器
本 instructable 中提供的 Arduino 代码
本说明中提供的 3d 打印案例 Stl（可选）
你可能在房子周围放置的东西包括
松散的电线
烙铁或焊接方式
某种外壳
用于编程的 USB 迷你电缆
装有 Arduino 软件的计算机
用于测试电子电路的面包板
测试电源电压 7-15
测试负载
用于测试的万用表
