【Arduino 动手做】WLED 装饰骷髅头 LED 照明 （WS2812）

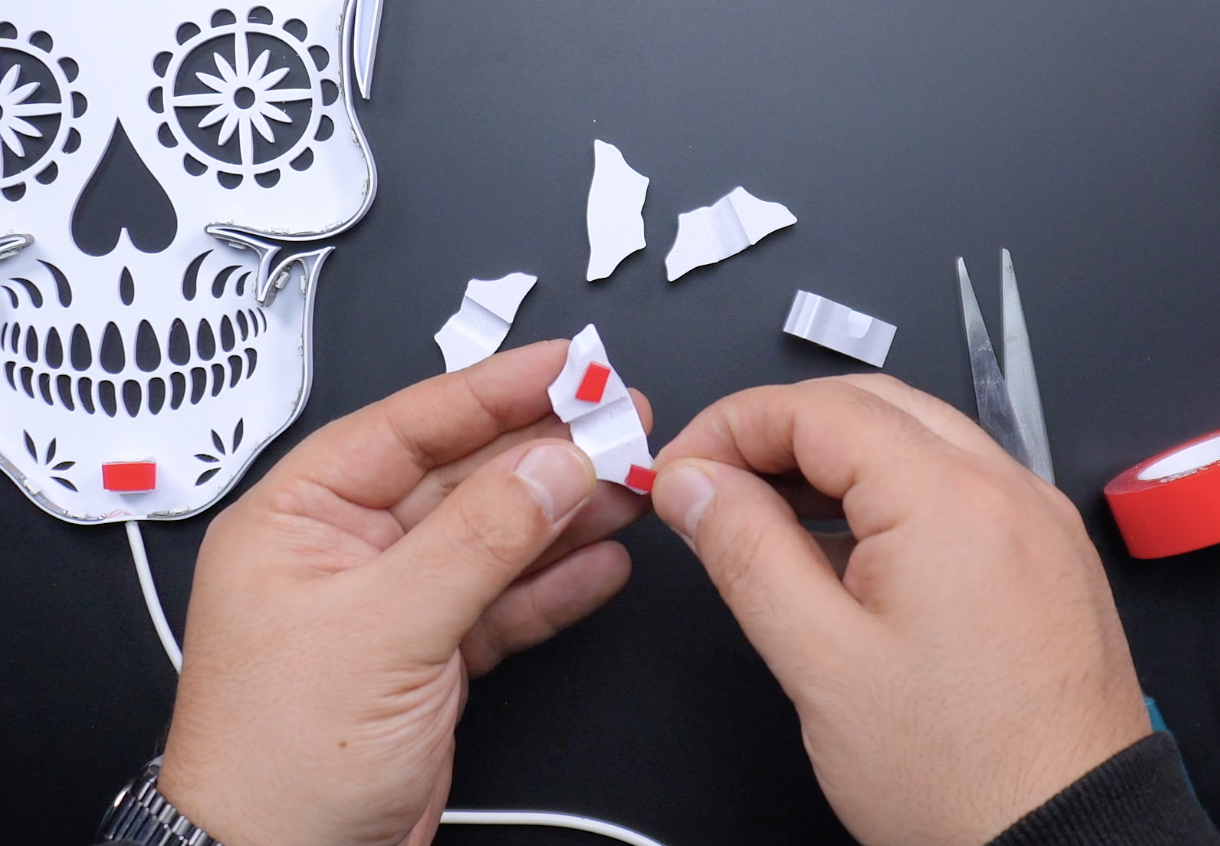

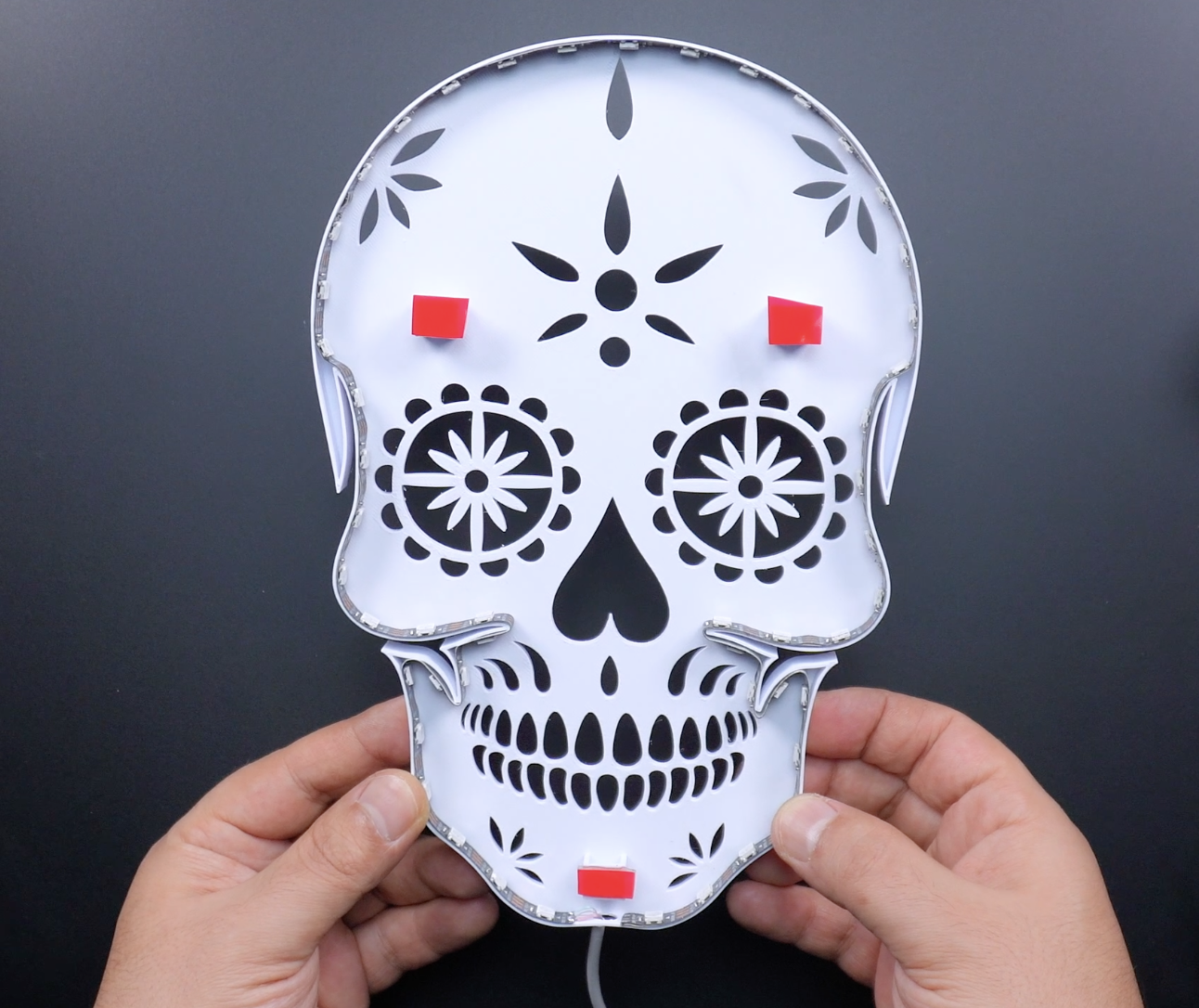

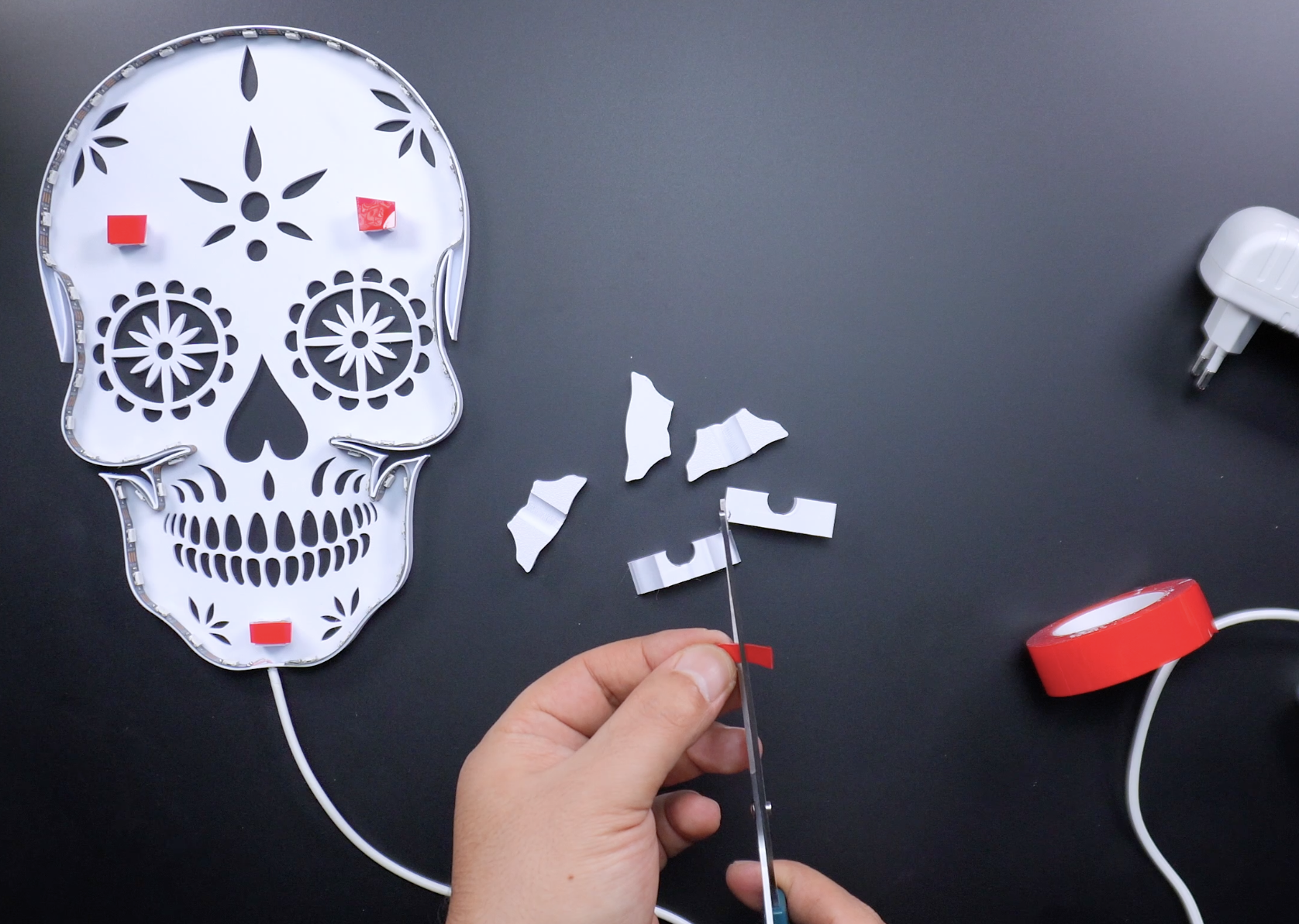

最后，我会用双面胶带进行壁挂。头骨有三个安装点，比头骨的厚度长几毫米。脊椎骨则用左右两侧的安装点。现在，这个项目已经准备好装饰房间了！
附录
项目链接：https://www.pcbway.com/project/s ... P8266_02880b8b.html
项目作者：土耳其 梅尔特·基利奇 MertArduino
视频教程（5分钟30秒）：https://www.youtube.com/watch?v=52EWuo-Czps
项目代码：https://github.com/wled/WLED
3D打印文件：https://content.instructables.co ... FXGSFMZM6TCLKRP.stl
项目物料表：https://content.instructables.co ... FFYDUEOM6TCLLHW.csv

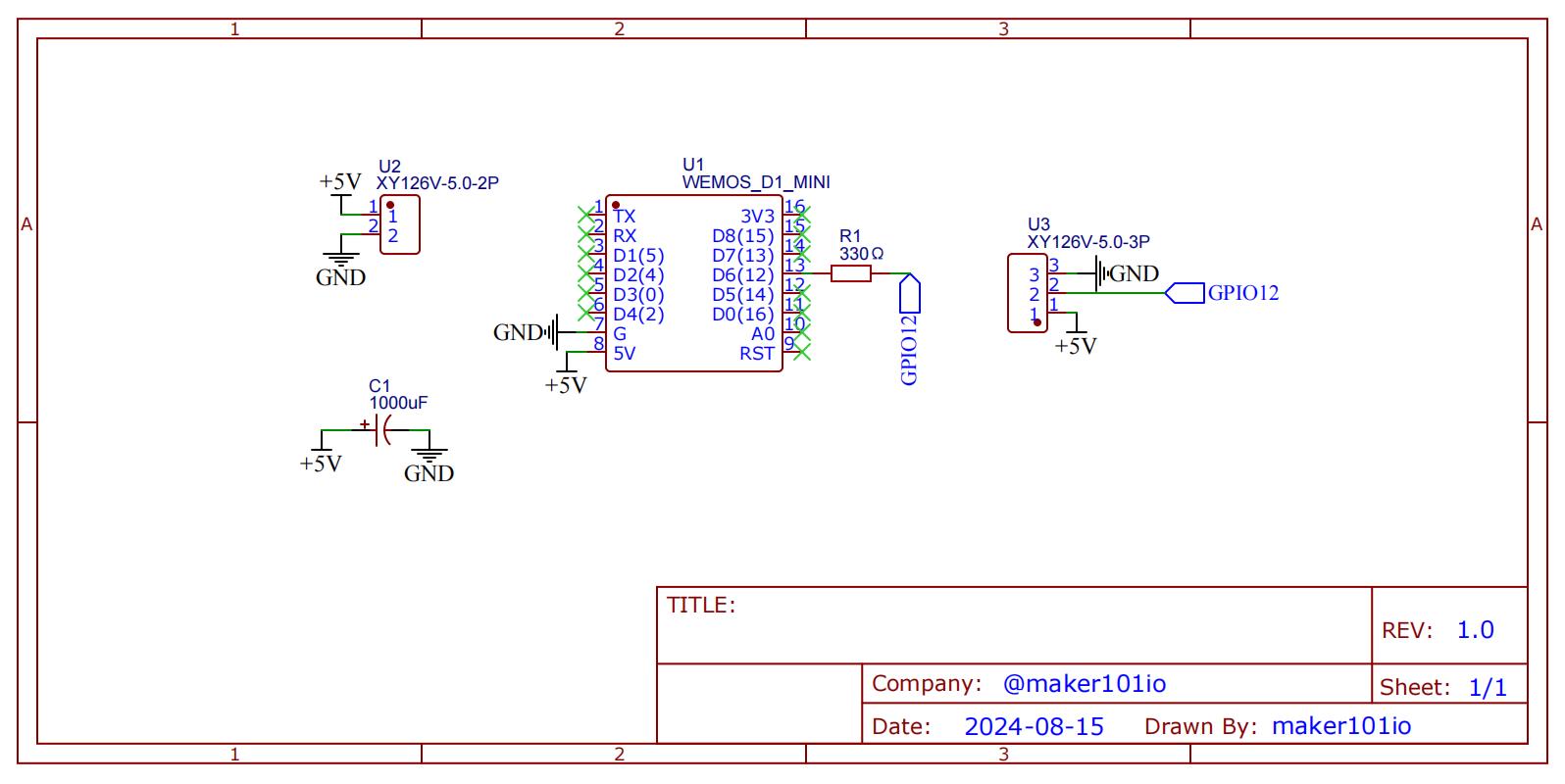

电原理图

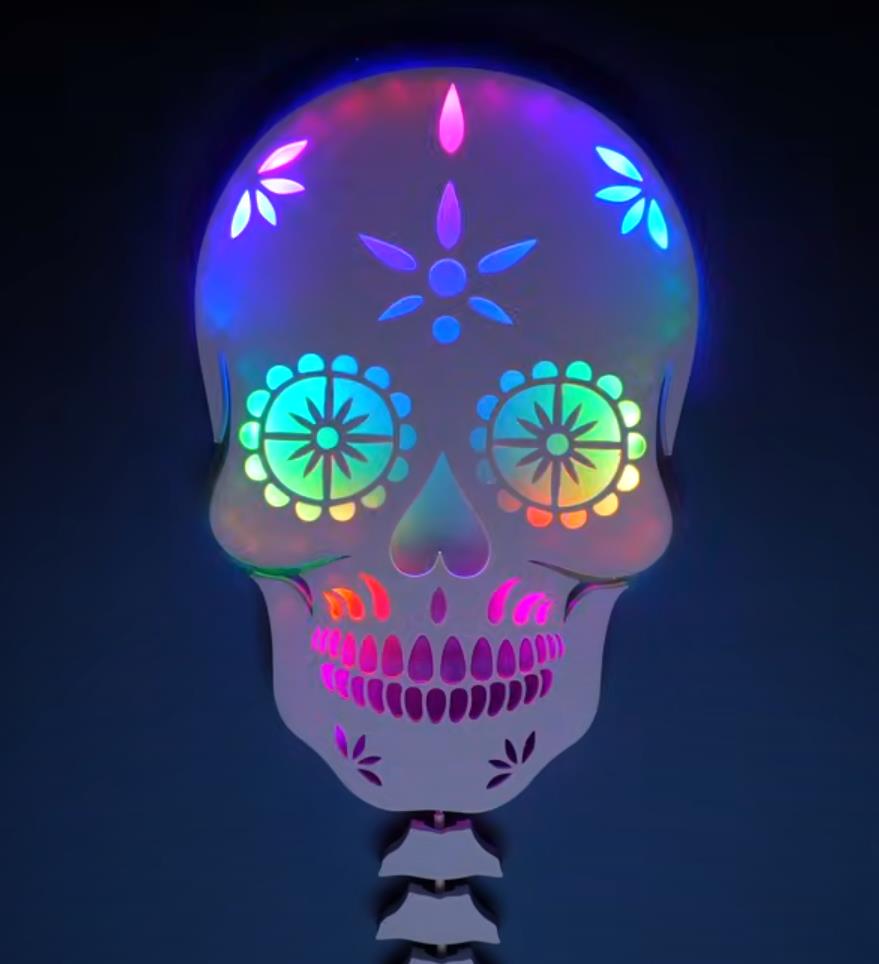

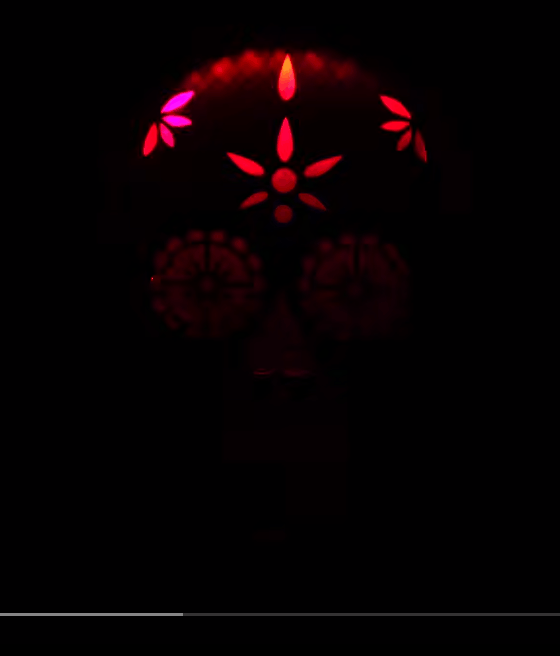

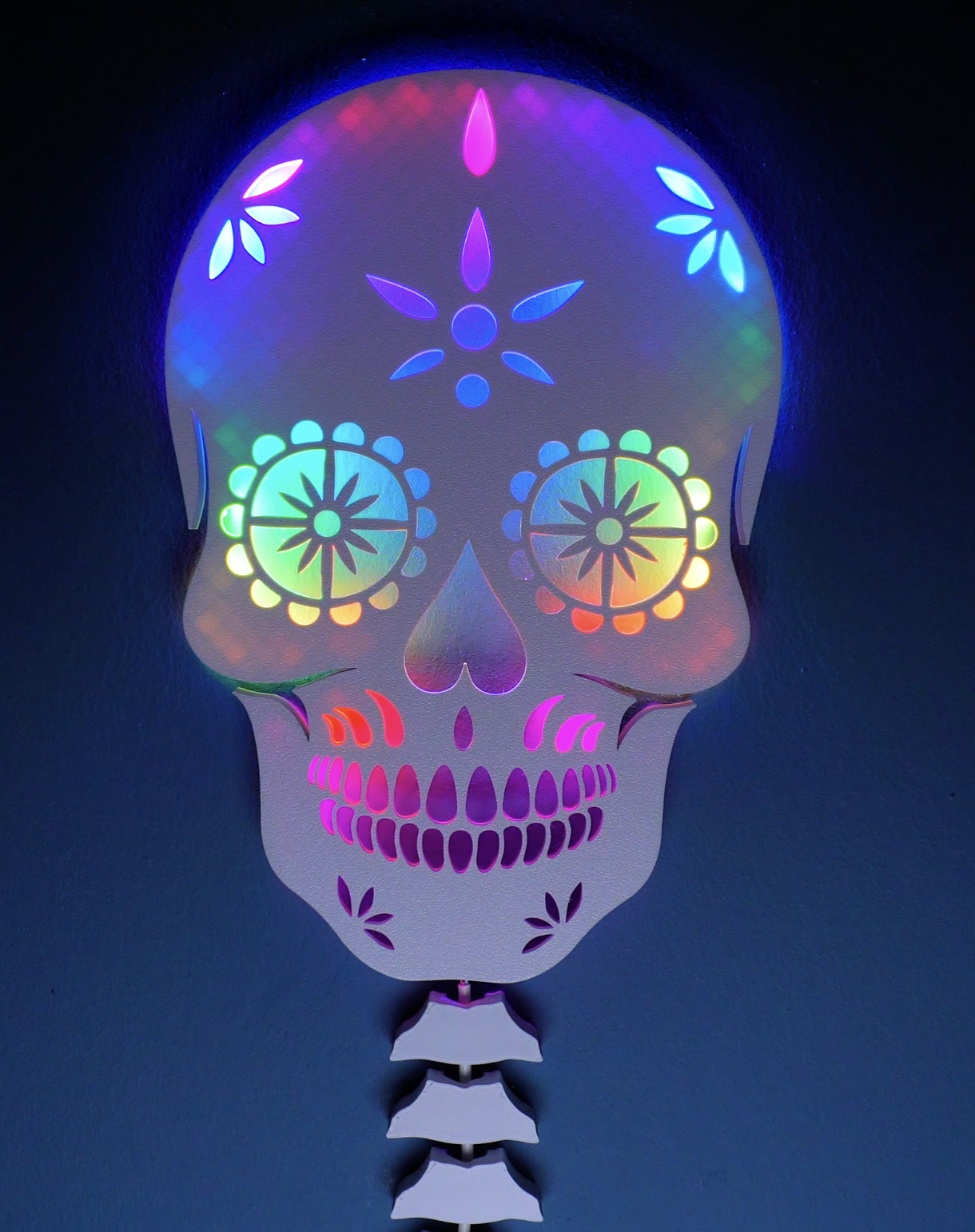

步骤8：测试项目

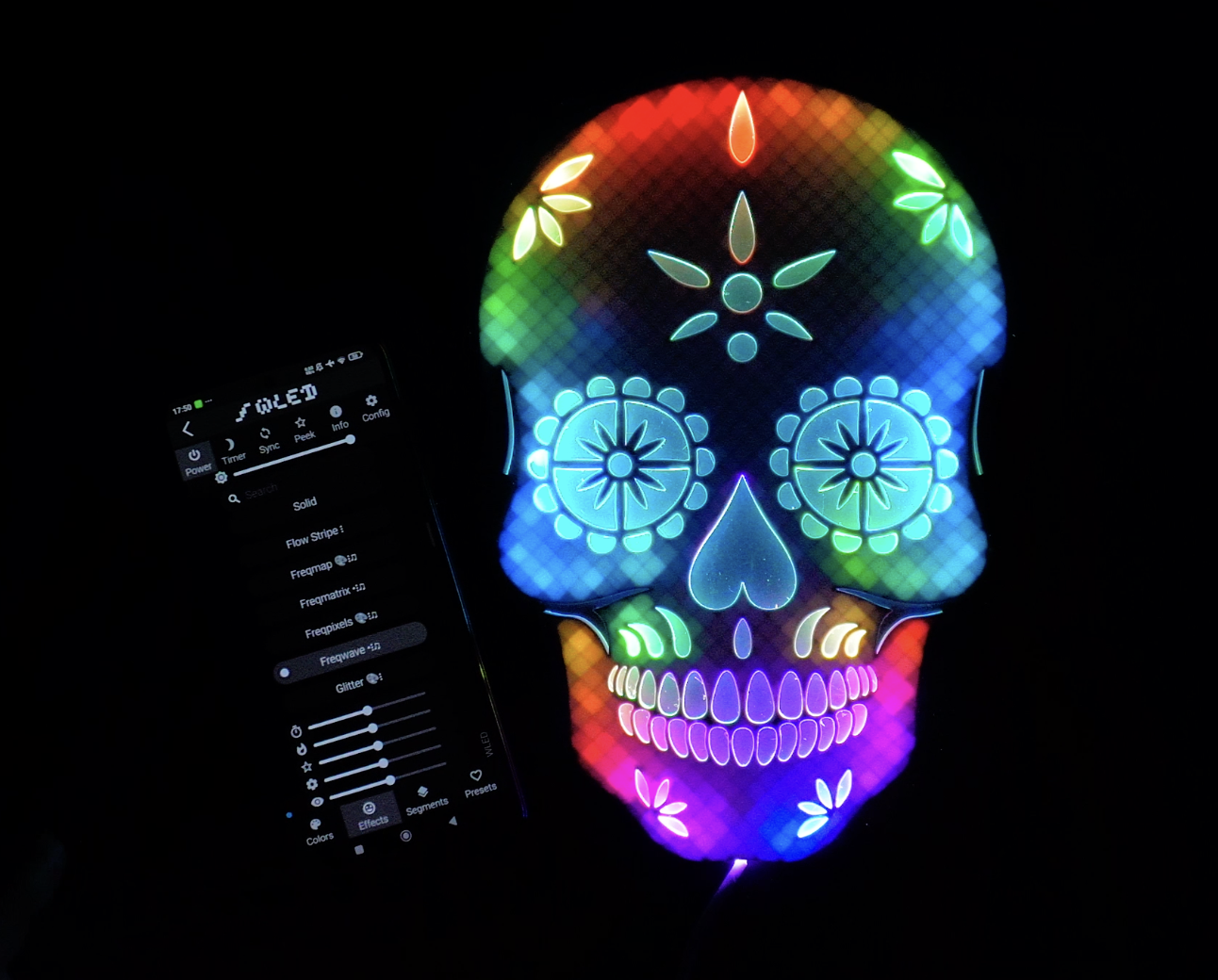

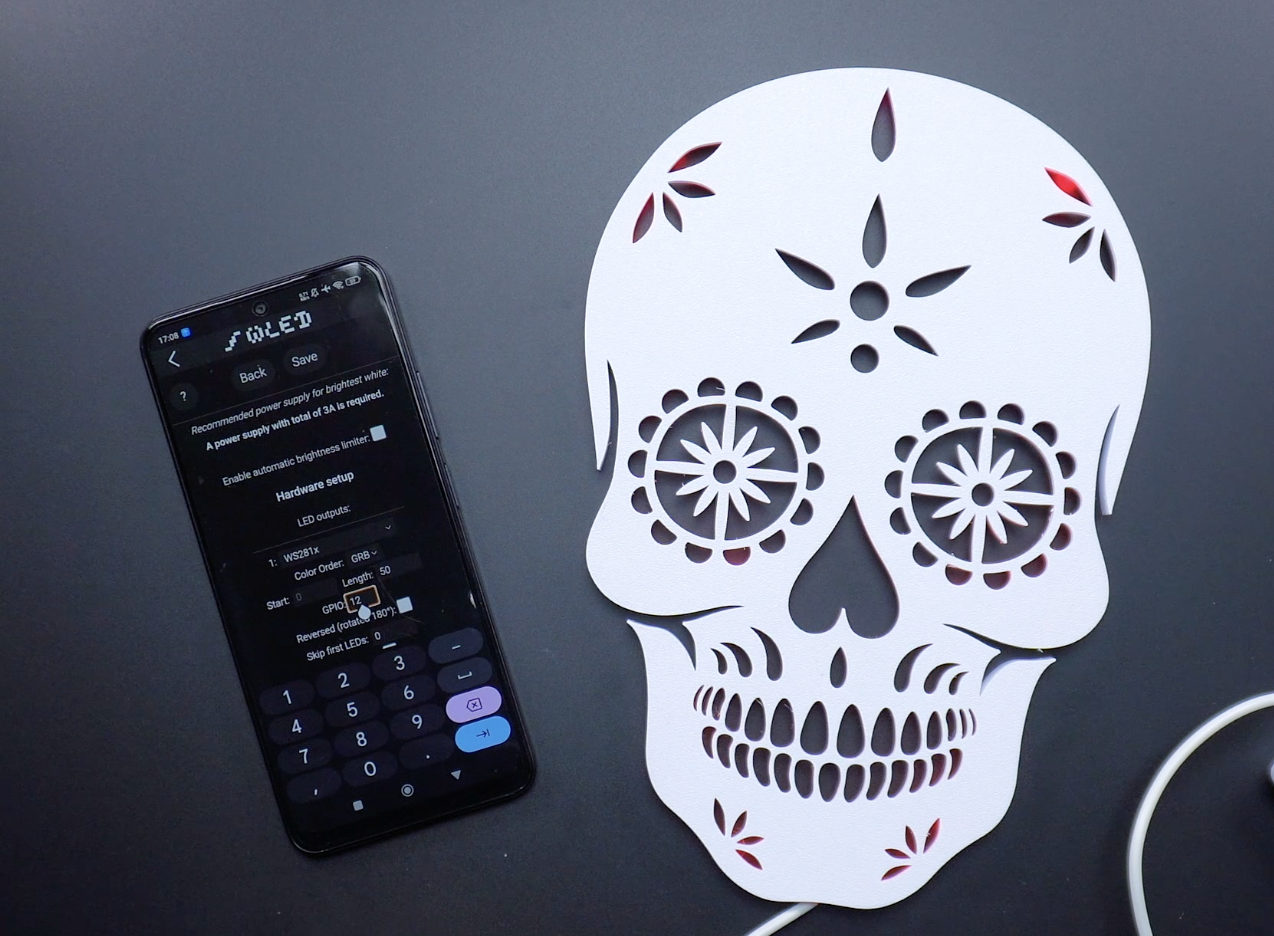

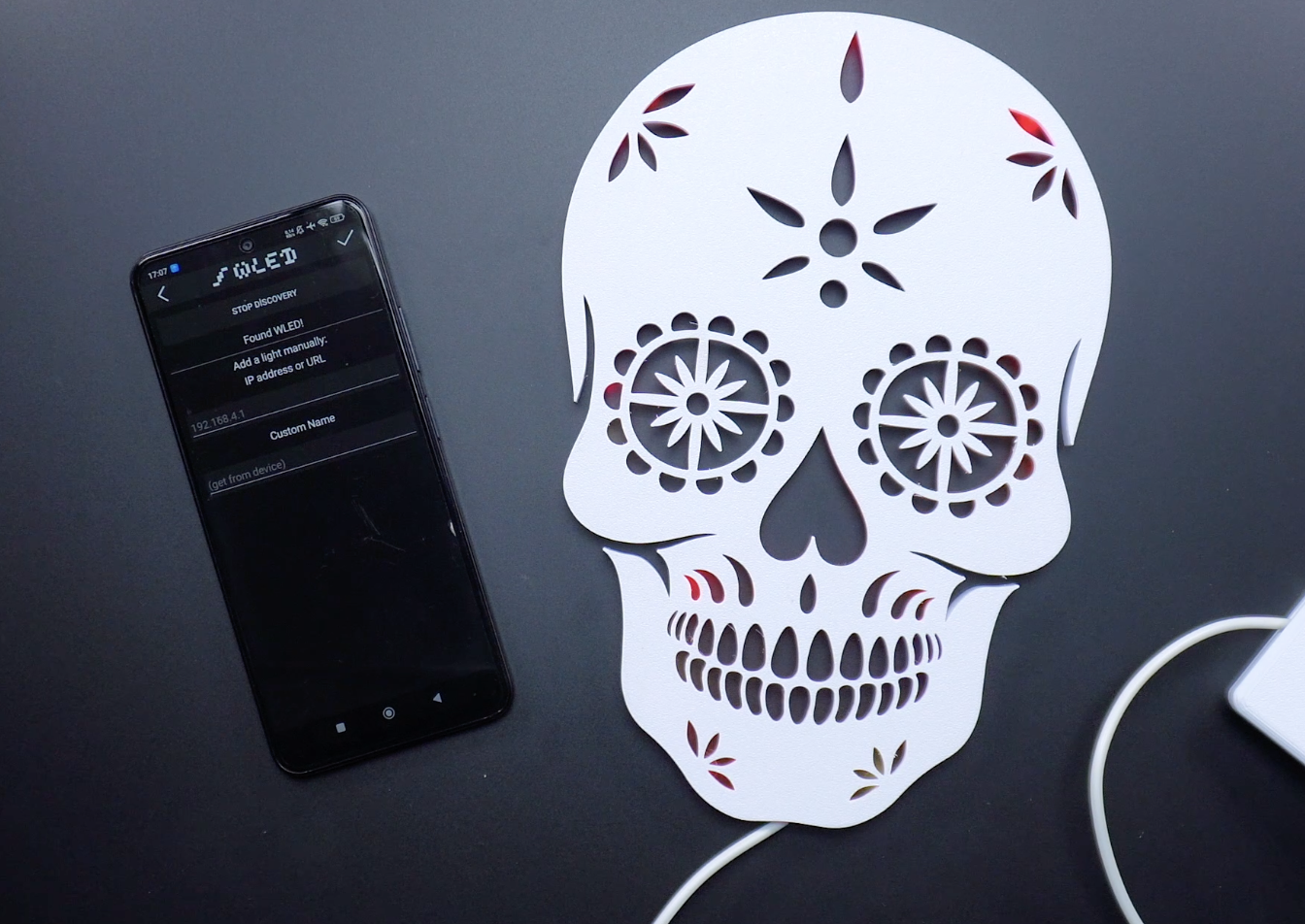

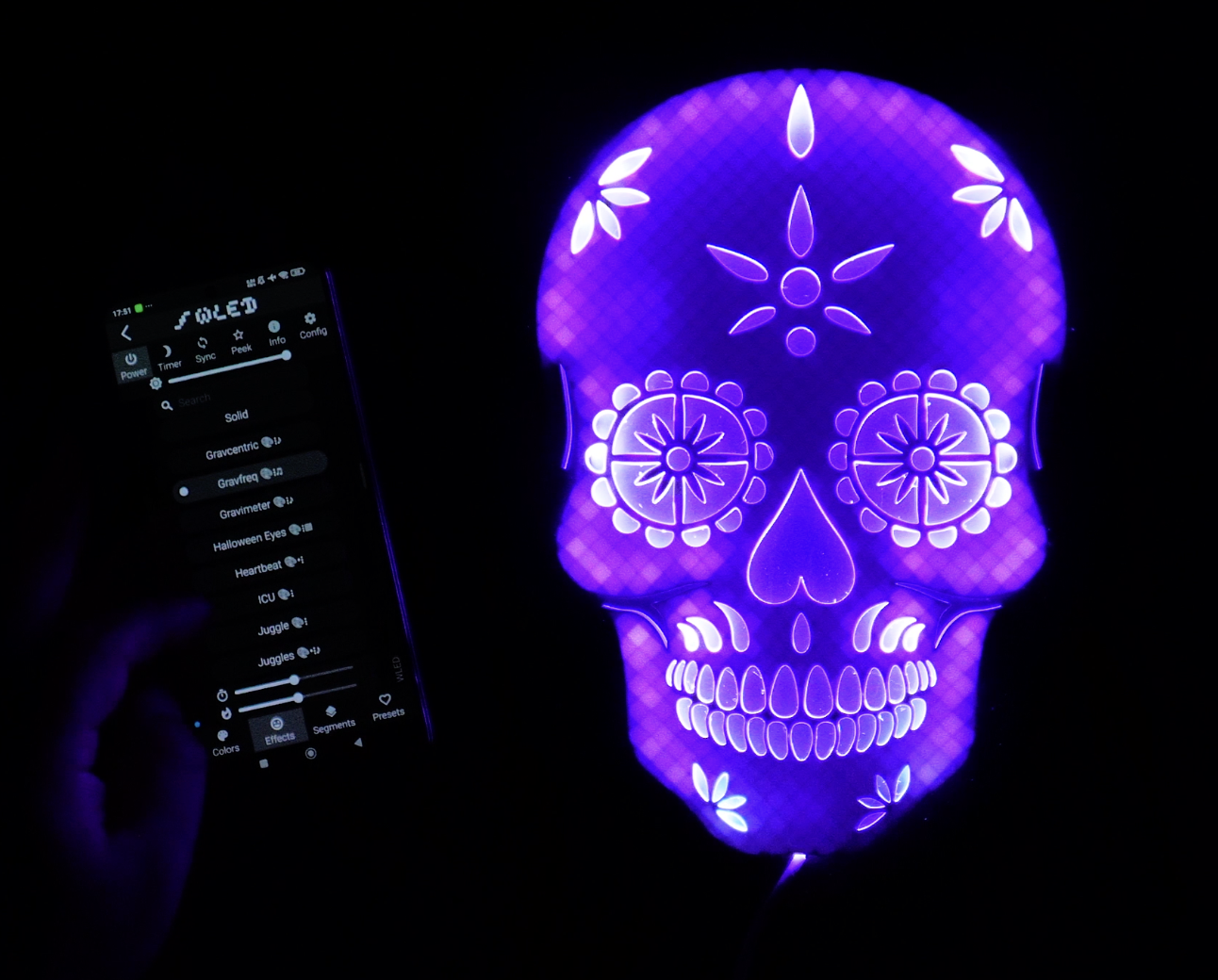

现在让我们进入最后一部分！插入电源适配器，并在手机或电脑上打开 WLED 应用程序。使用“发现灯光”按钮找到您的设备。然后，在设置部分配置 LED 数量和 GPIO 引脚（我们使用 GPIO 12）并保存设置。我们的项目现已准备就绪，我关闭了环境光以查看完整的色彩效果。头骨看起来多么迷人和美妙。事实上，视觉图像看起来比相机反射的图像更美观、更柔和。尝试不同的颜色和图案，以获得更好的视觉体验。

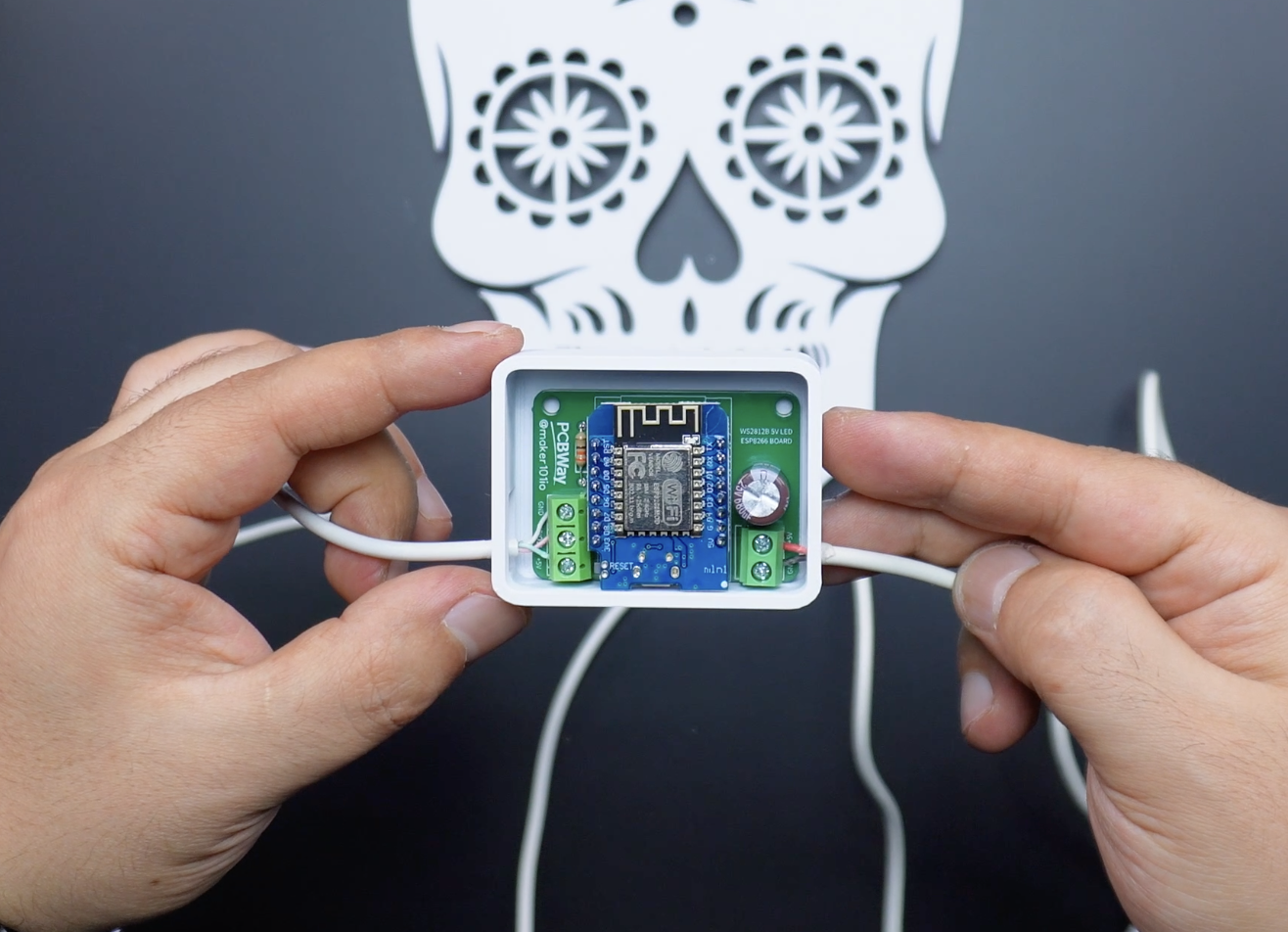

步骤7：电路布局

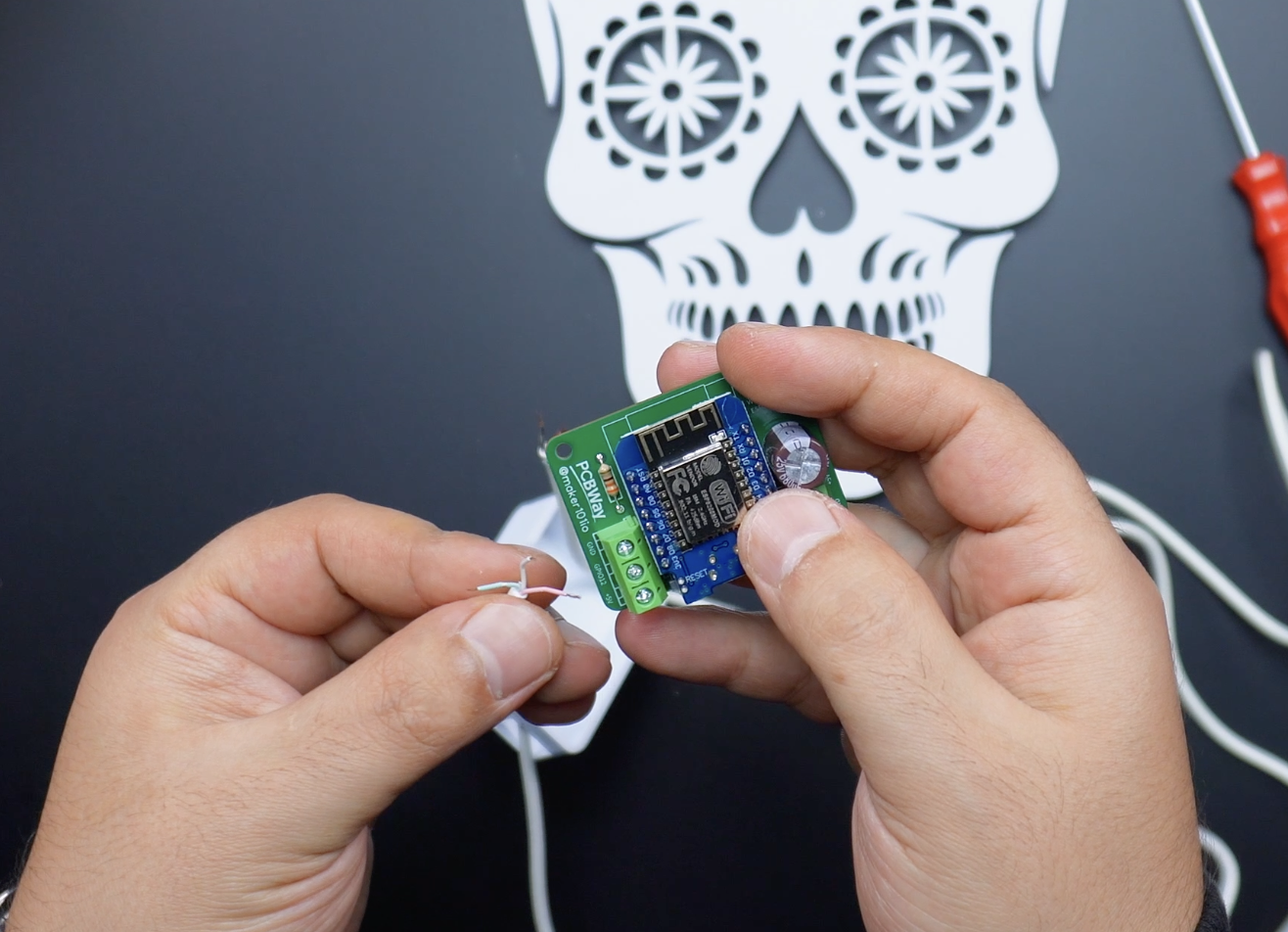

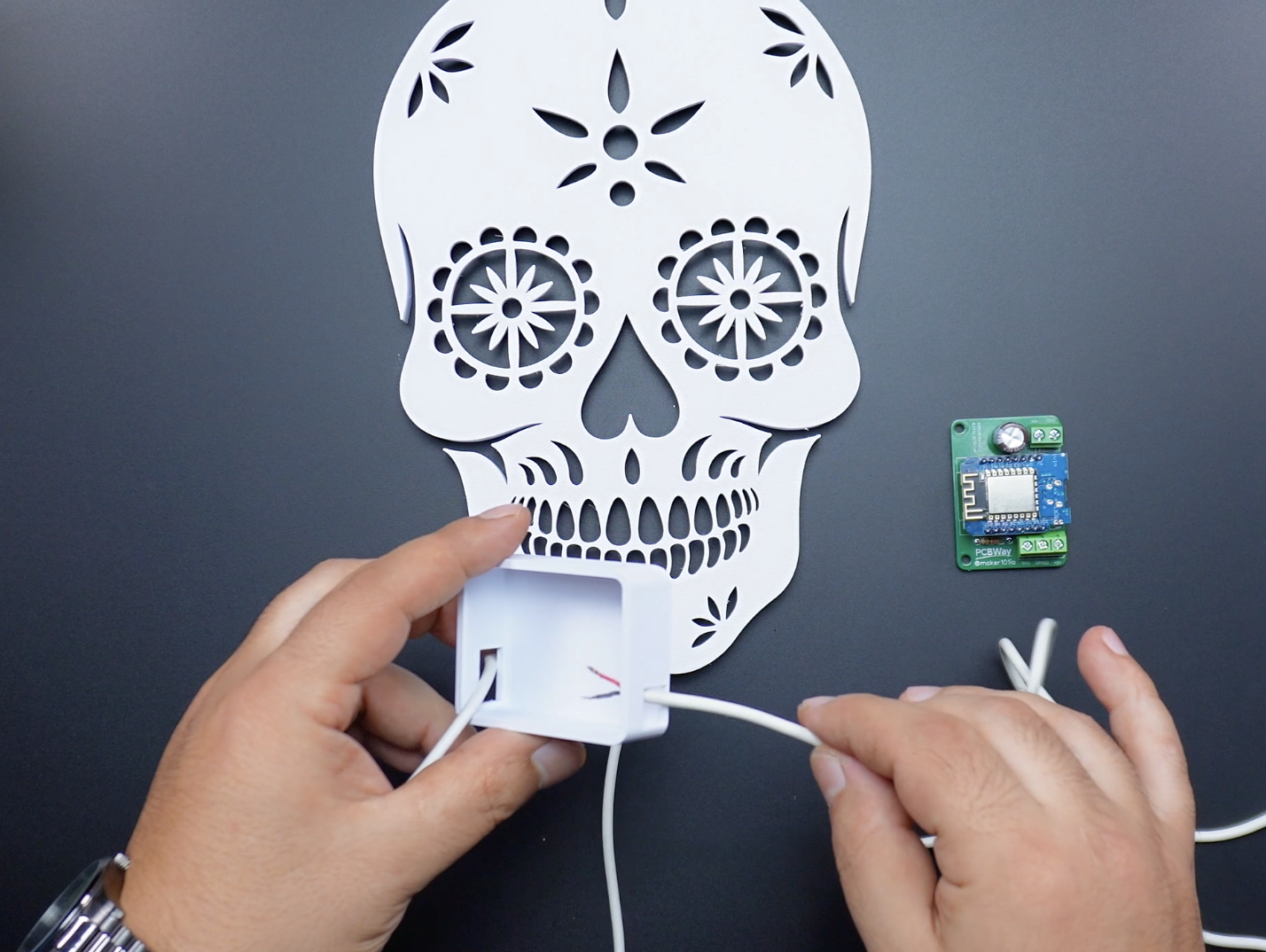

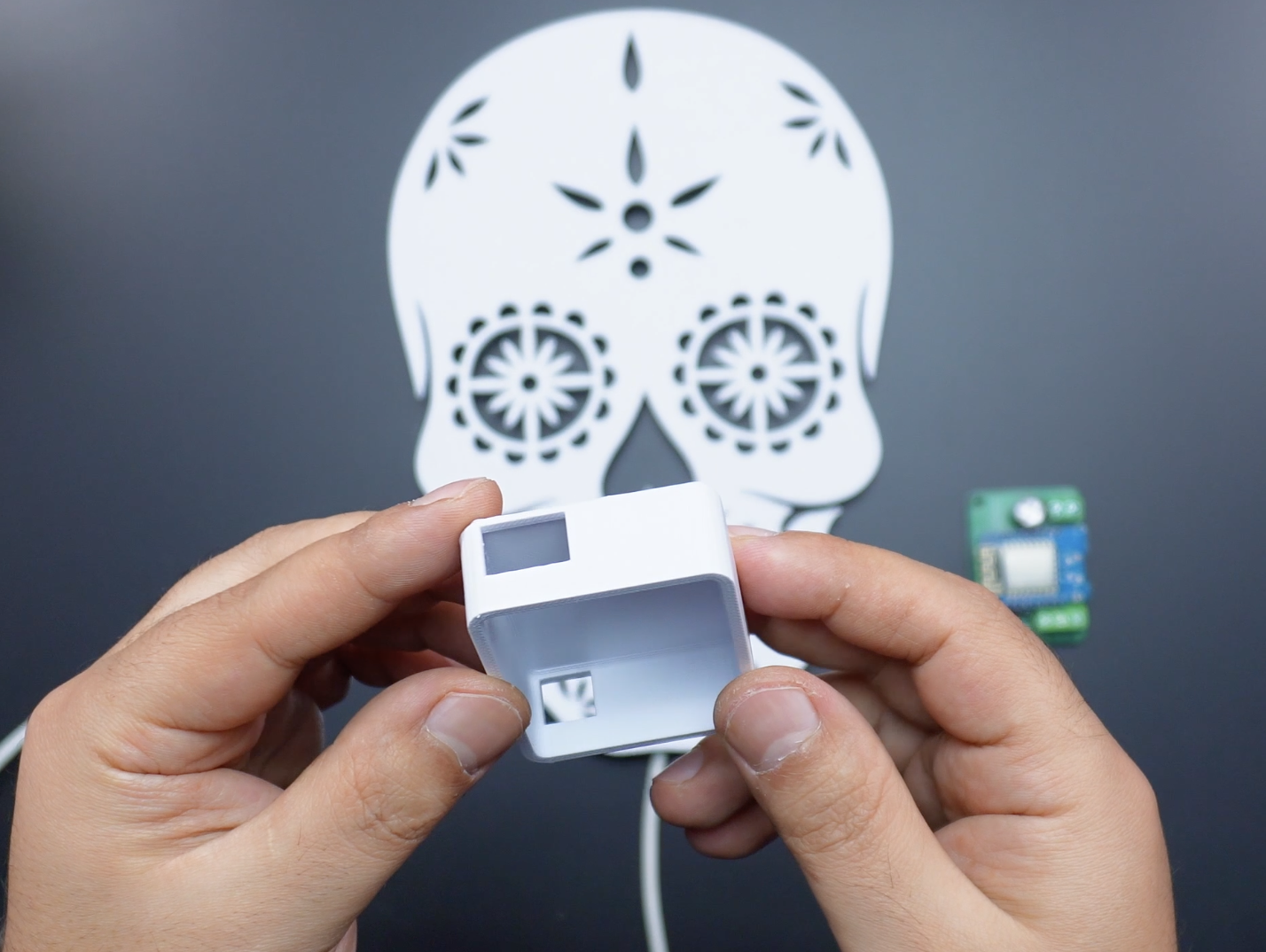

固件安装完成后，就该进行电路连接了。首先，将 LED 和电源适配器线缆穿过 3D 印刷电路板外壳的插槽。将 LED 和电源线连接到 PCB 的接线端子上，注意本节中的对齐和极性。最后，将 PCB 固定在外壳内。

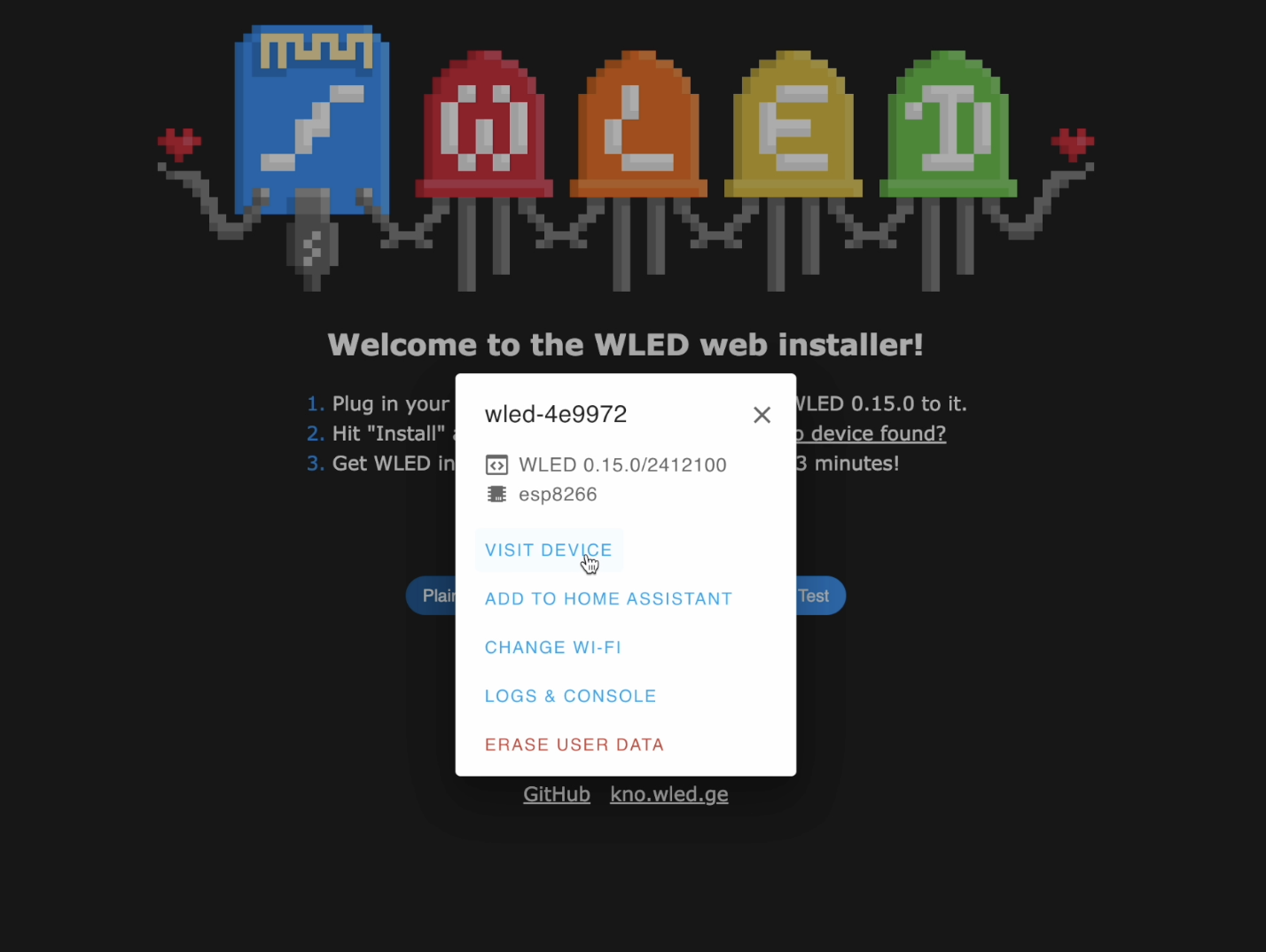

步骤6：WLED安装

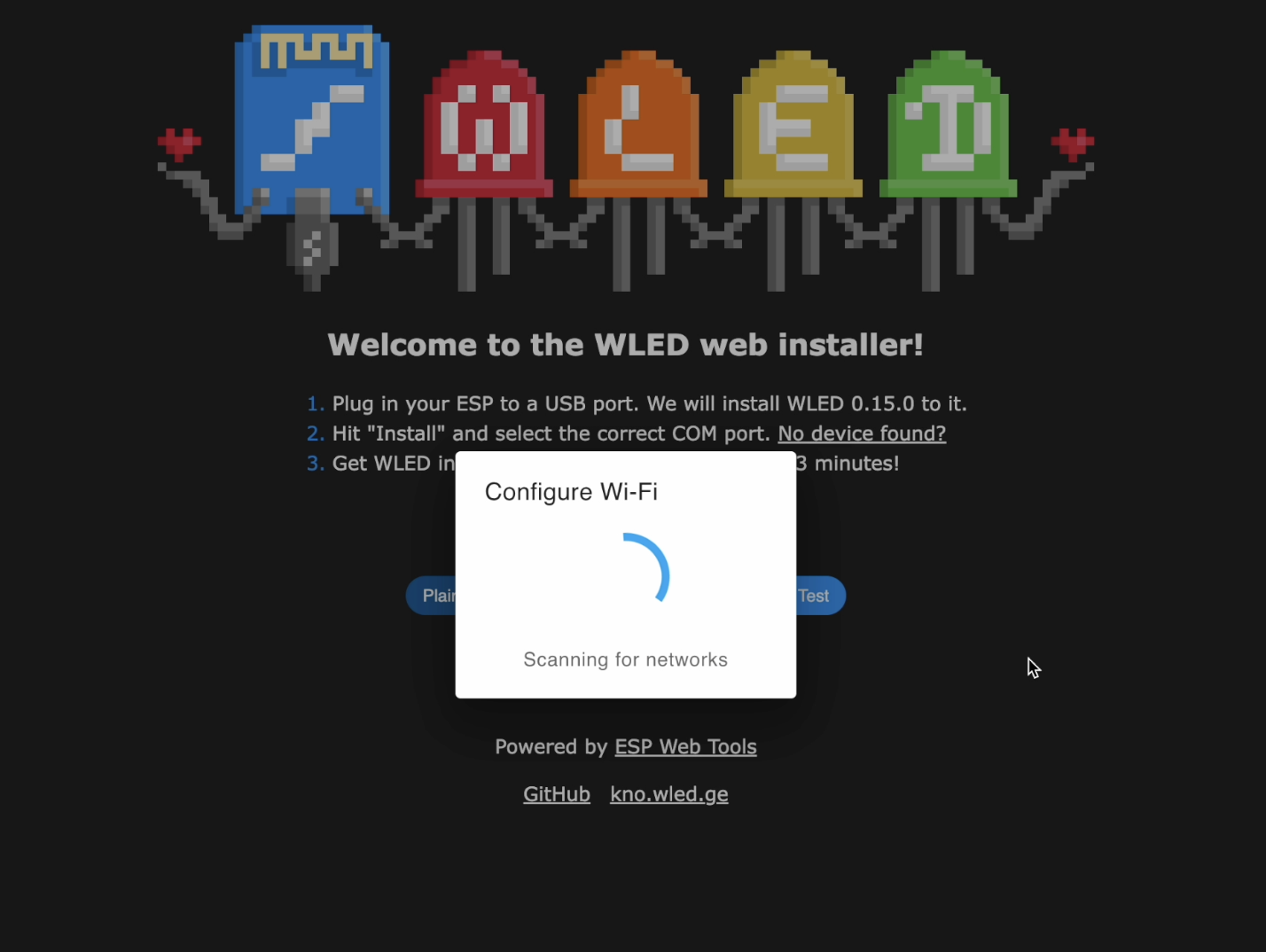

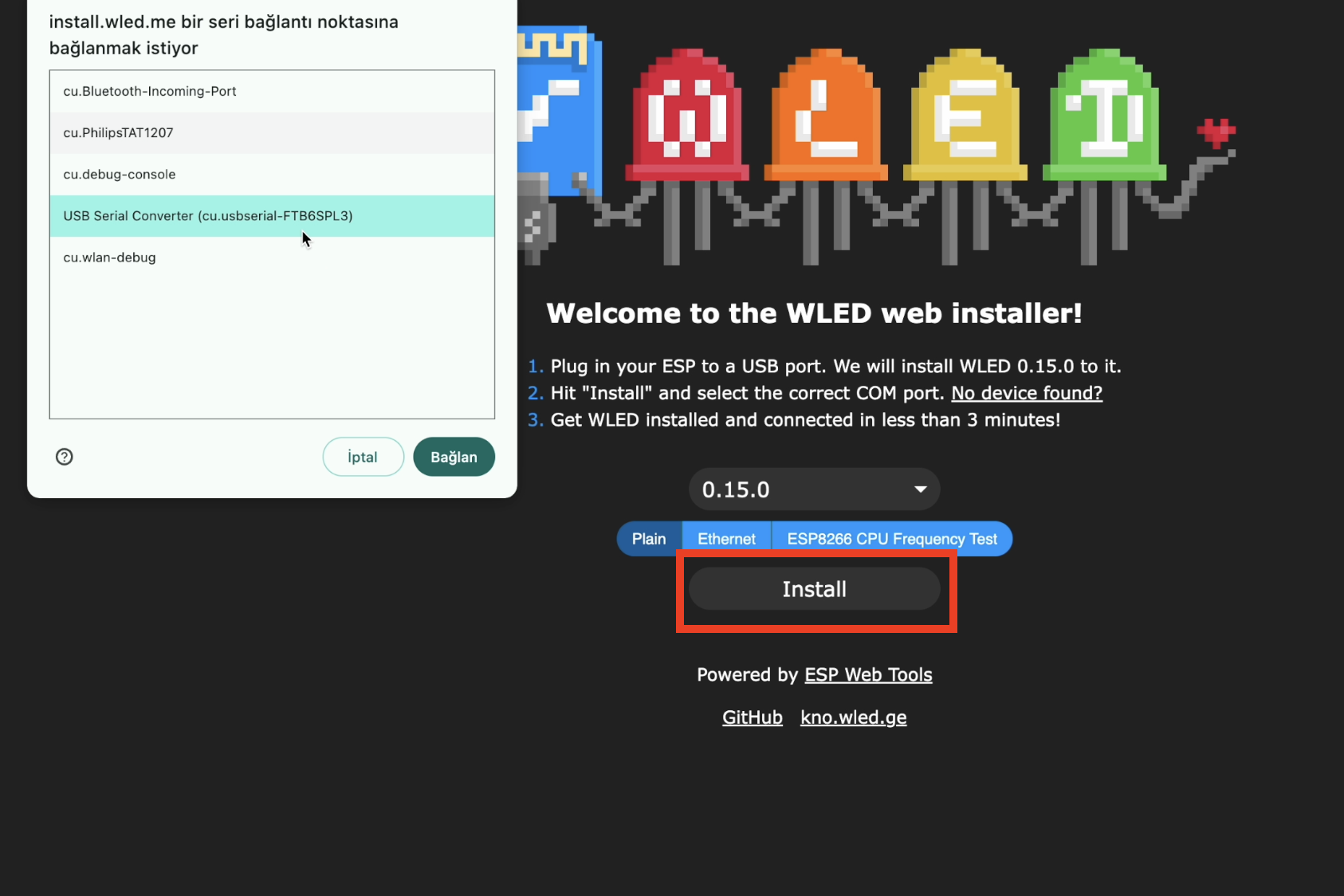

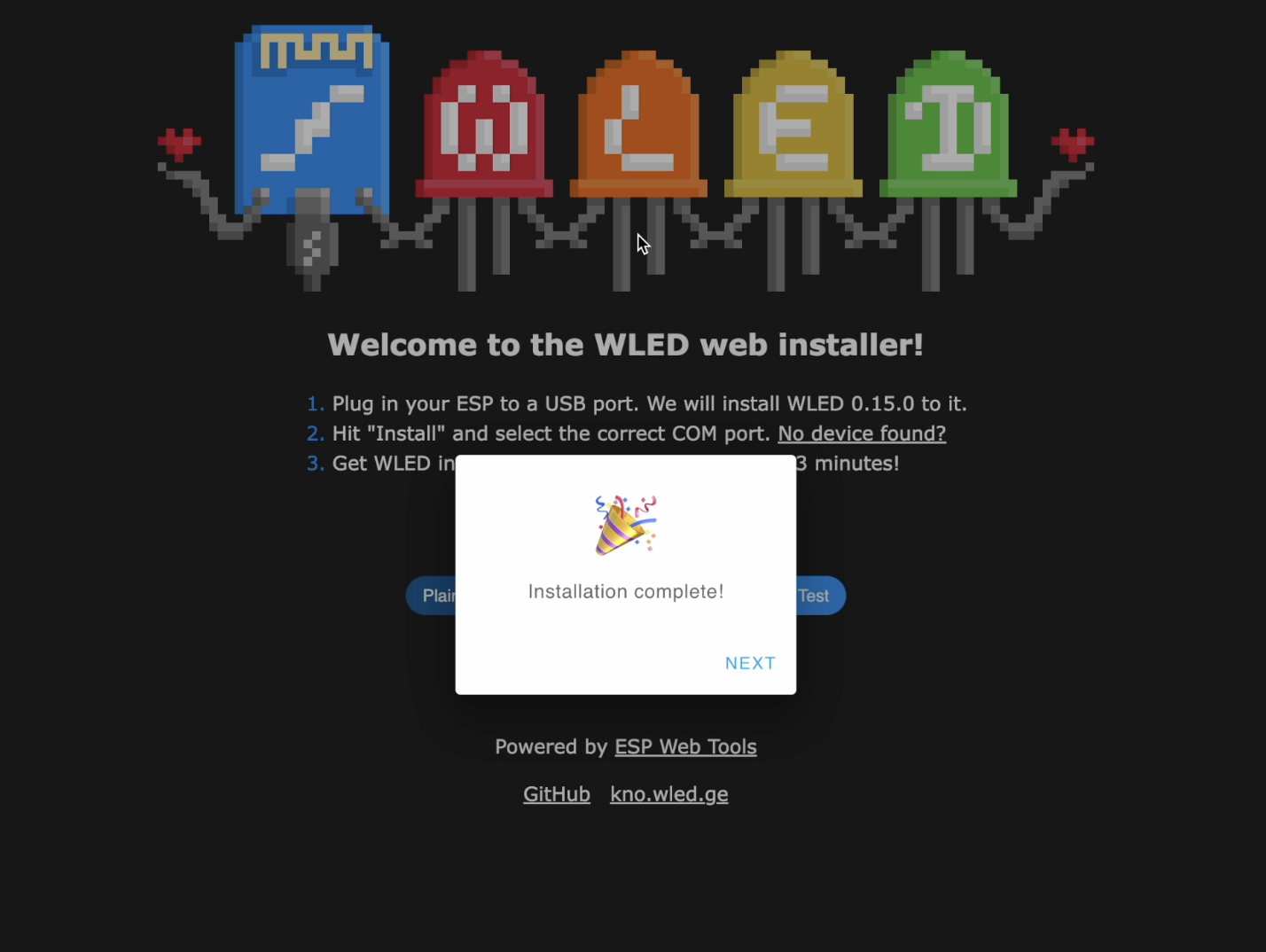

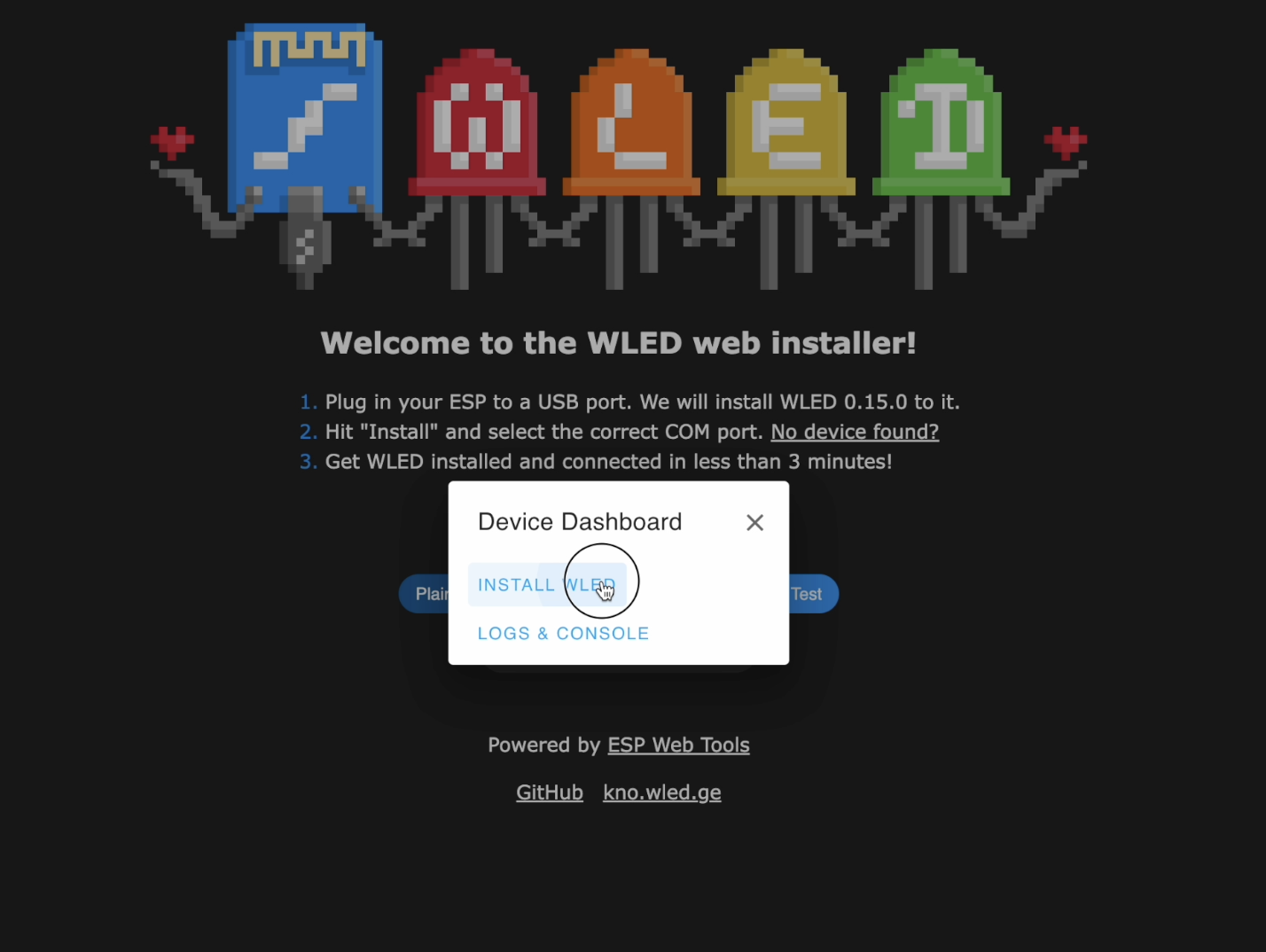

在安装开发板之前，我们需要安装 WLED 软件。使用 USB 数据线将 Wemos D1 Mini 连接到电脑。访问 WLED 安装页面并点击“安装”。在弹出的窗口中，选择设备连接的端口。设备连接完成后，在打开的窗口中再次点击“安装”。安装完成后，您必须配置网络设置。然后设备即可准备就绪。如果您愿意，可以使用“访问设备”选项在电脑上控制设备，但在本项目中，我们将通过应用程序控制 LED。

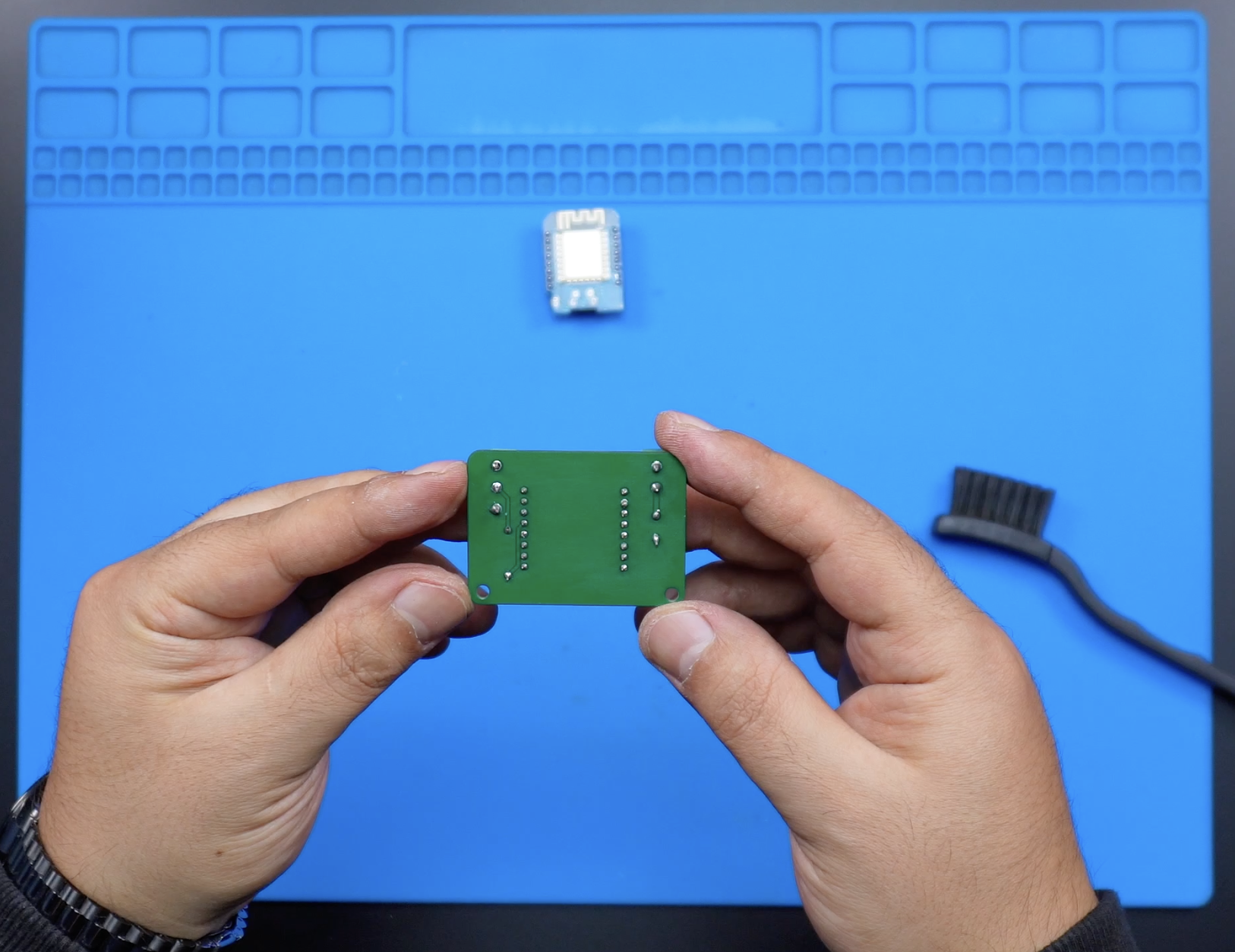

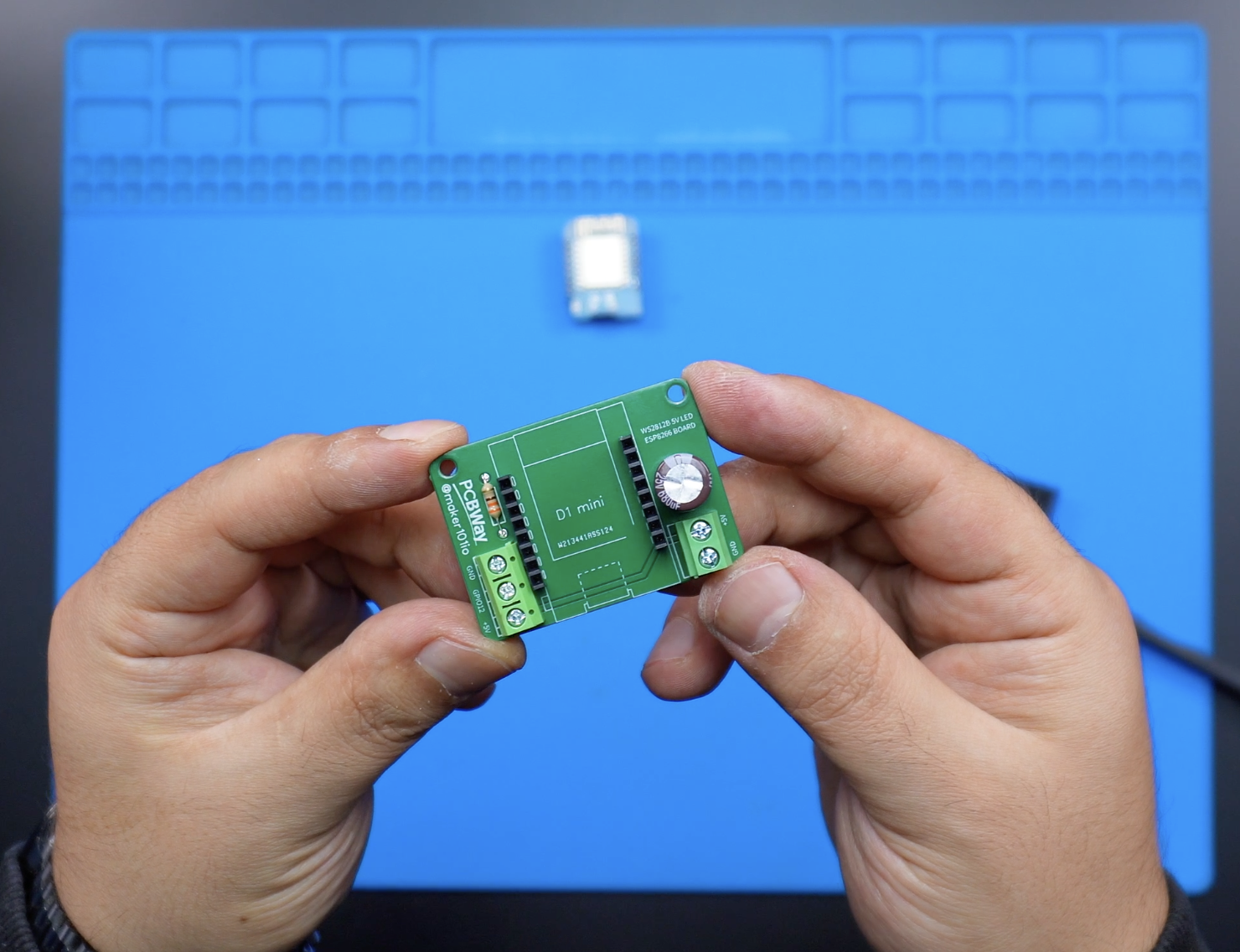

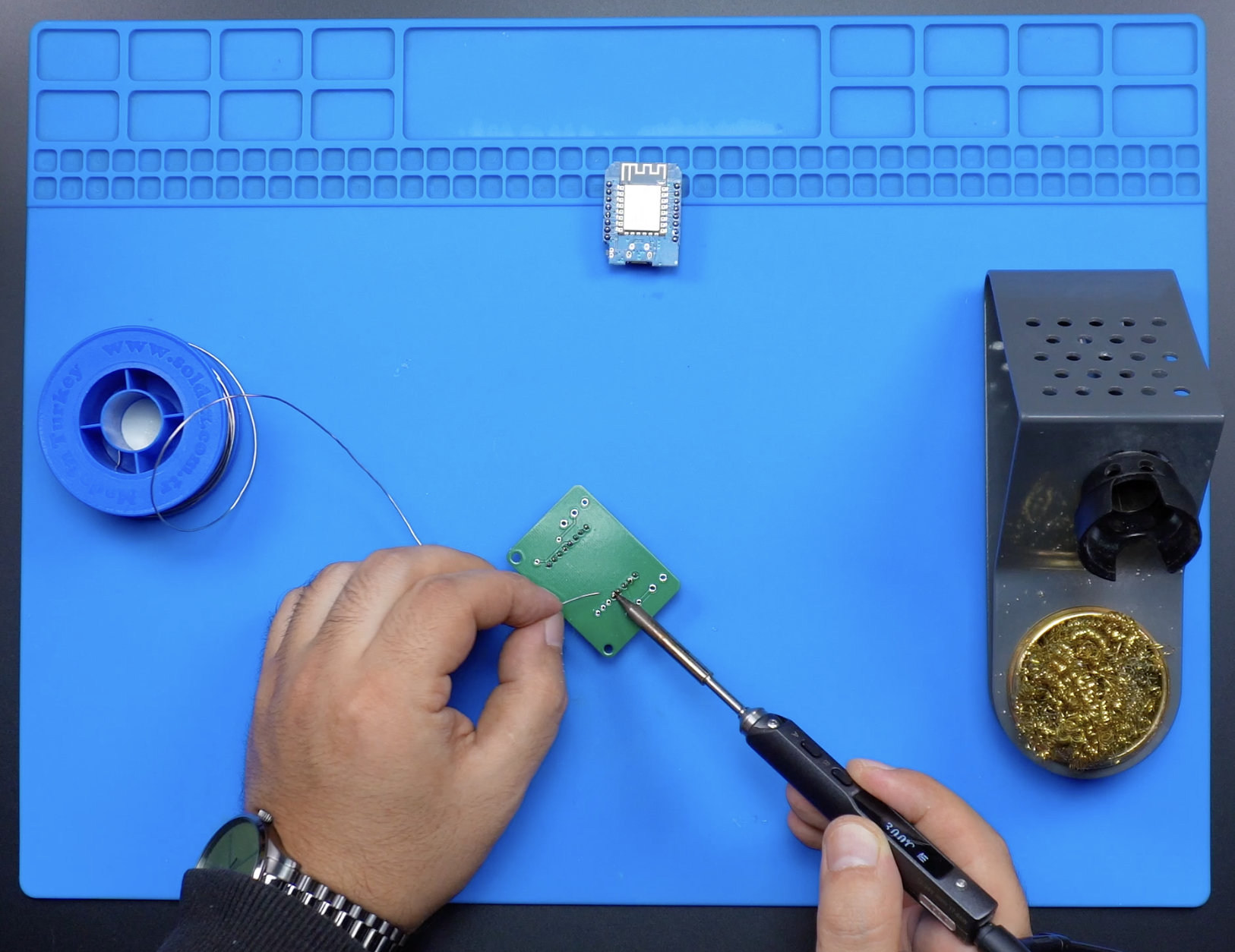

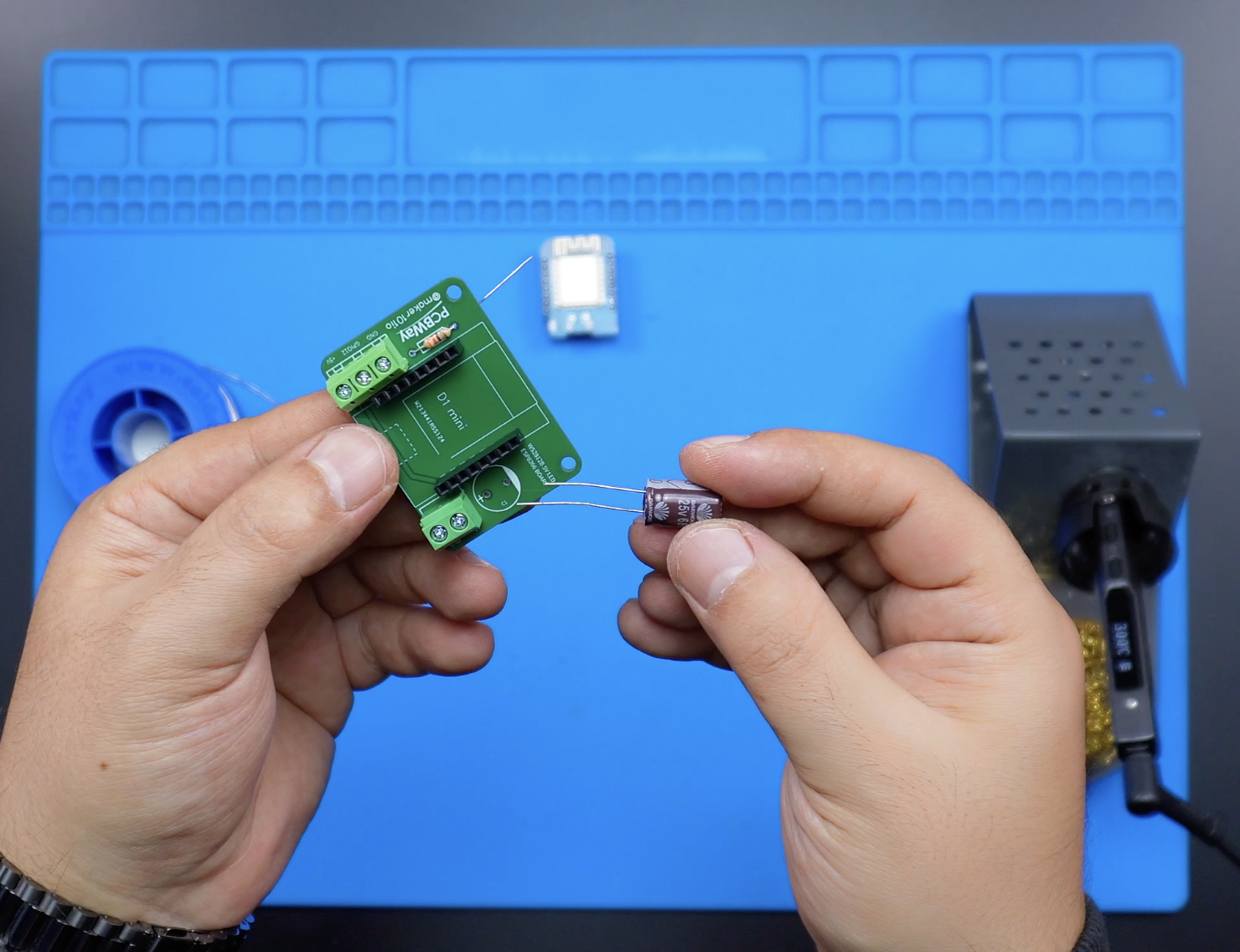

步骤5：PCB组装

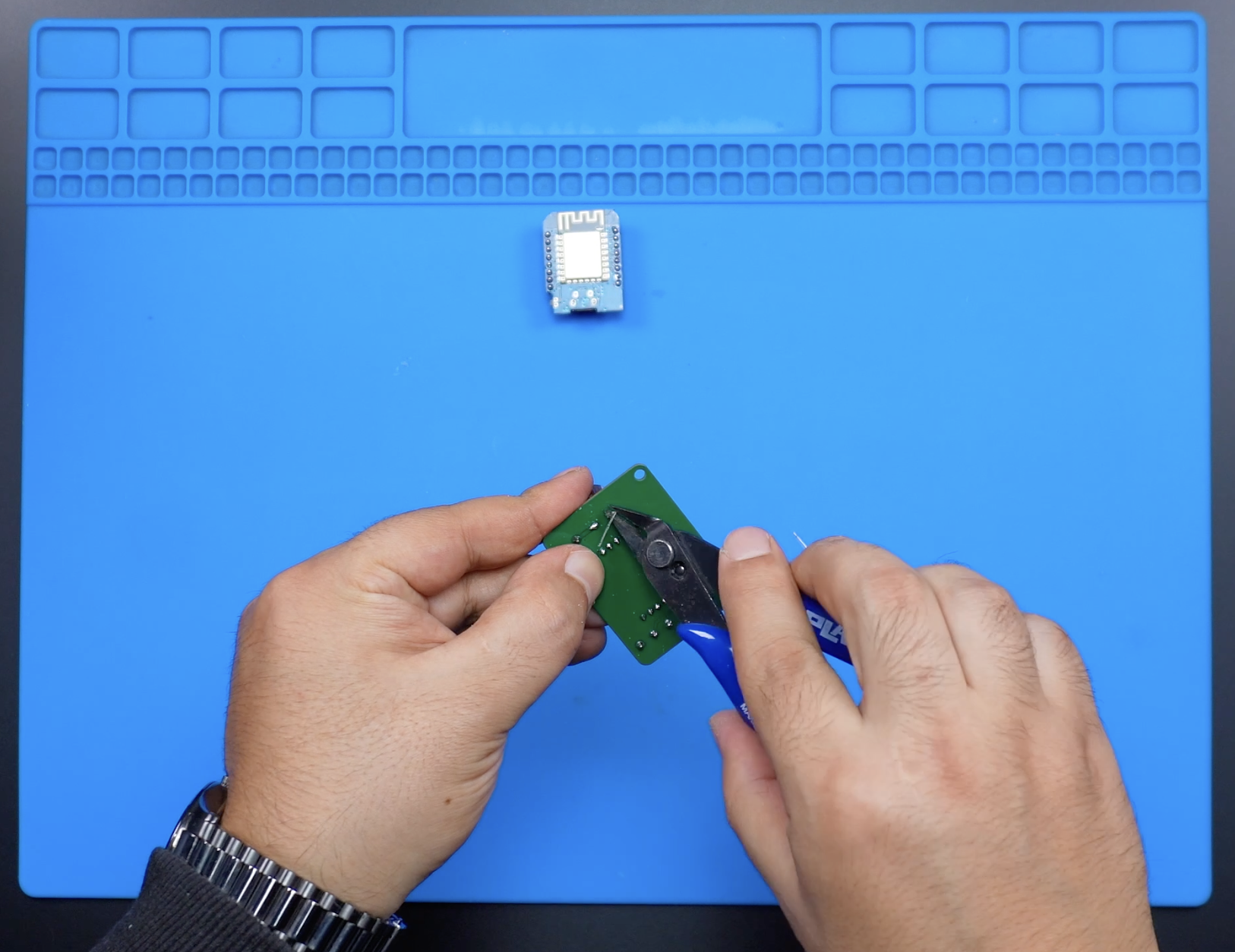

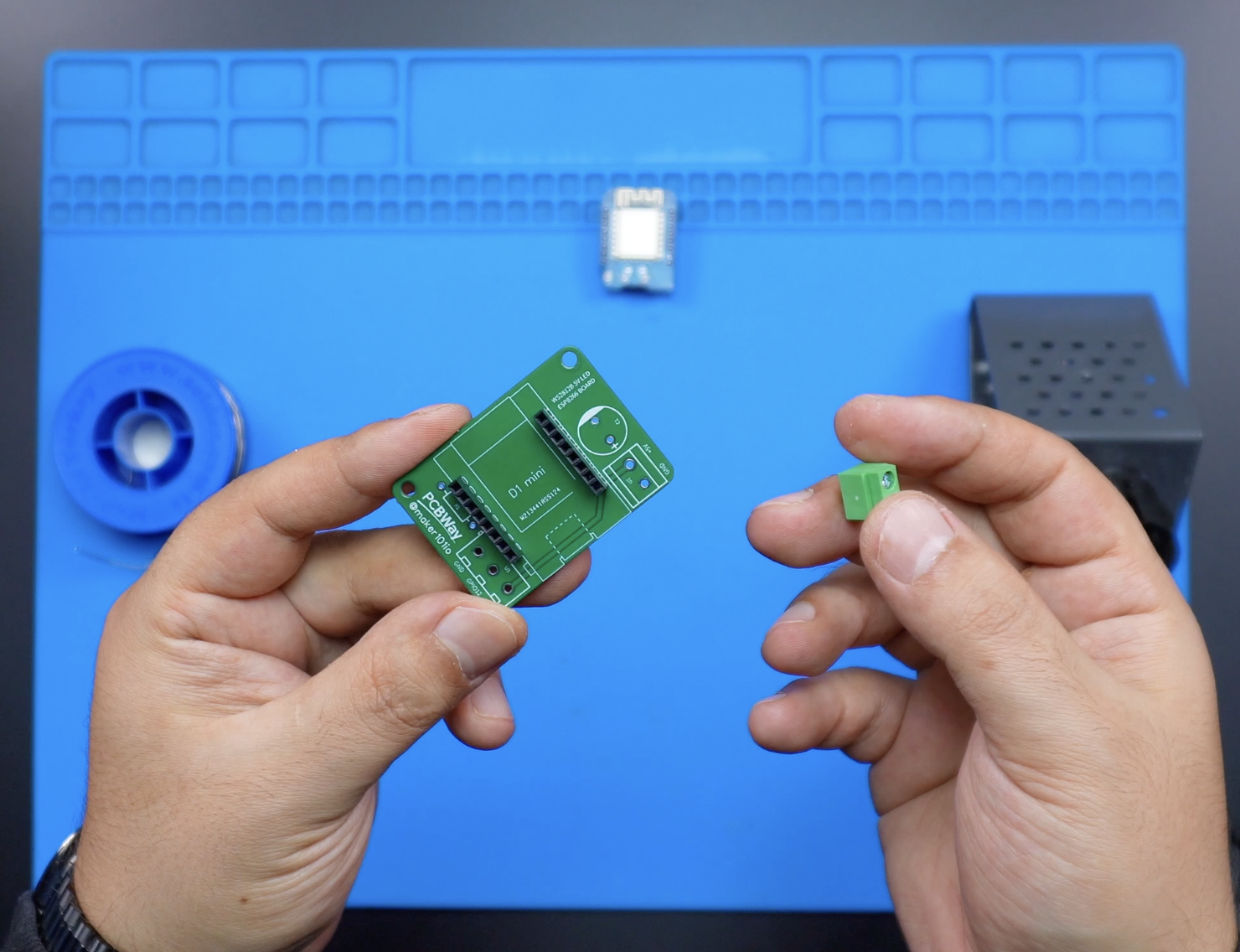

是时候组装 PCB 了（如果您没有焊接经验，可以从PCBWay获取 PCB 组装服务）。将公头插入并焊接到 Wemos D1 Mini 上。现在将母头放置并焊接到 PCB 上。接下来，放置并焊接用于电源输入和 LED 连接的接线端子连接器。最后放置电阻器和电容器，注意电容器的极性，正极在 PCB 上已标记。完成焊接并用剪线钳剪掉多余的引线。使用电子清洁器和刷子清洁 PCB。电路现已准备就绪！
WS2812B可寻址LED灯带
WeMos D1 Mini ESP8266
5V电源
1000uF电容器
330Ω电阻
5.0-2Pin端子连接器
5.0-3Pin端子连接器
附件
下载 {{ file.name }}BOM_ESP8266_LED_Board.csv下载

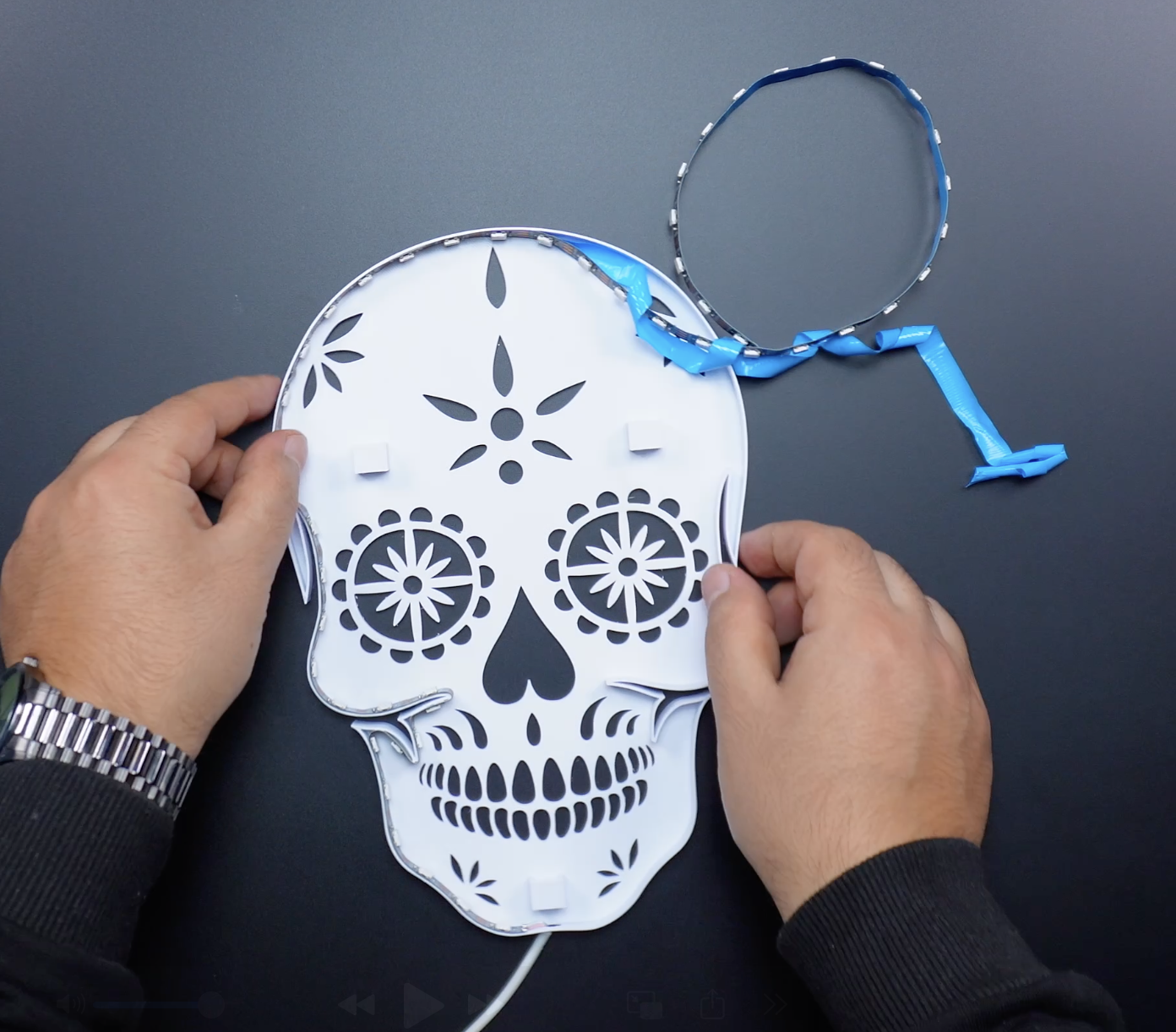

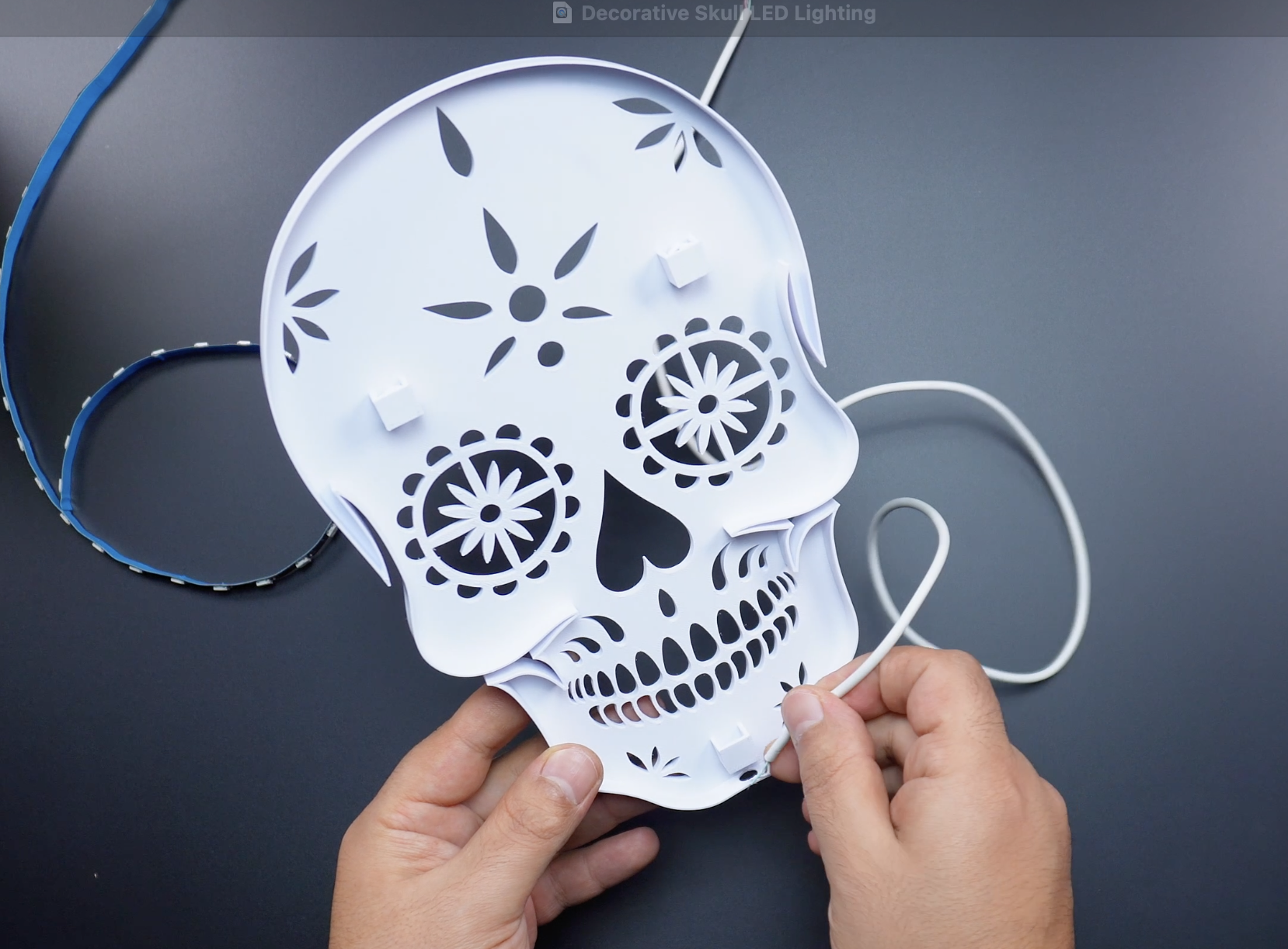

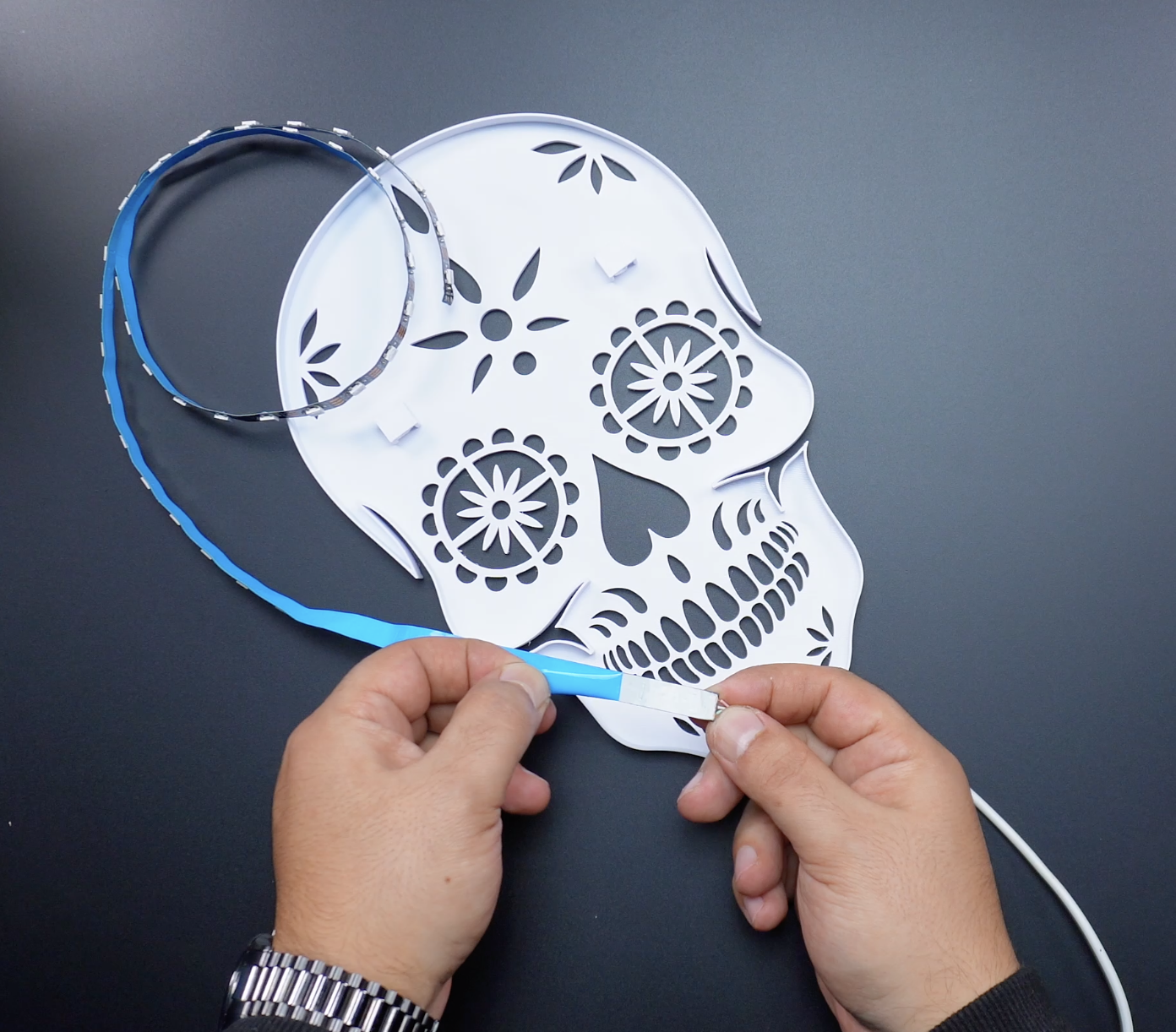

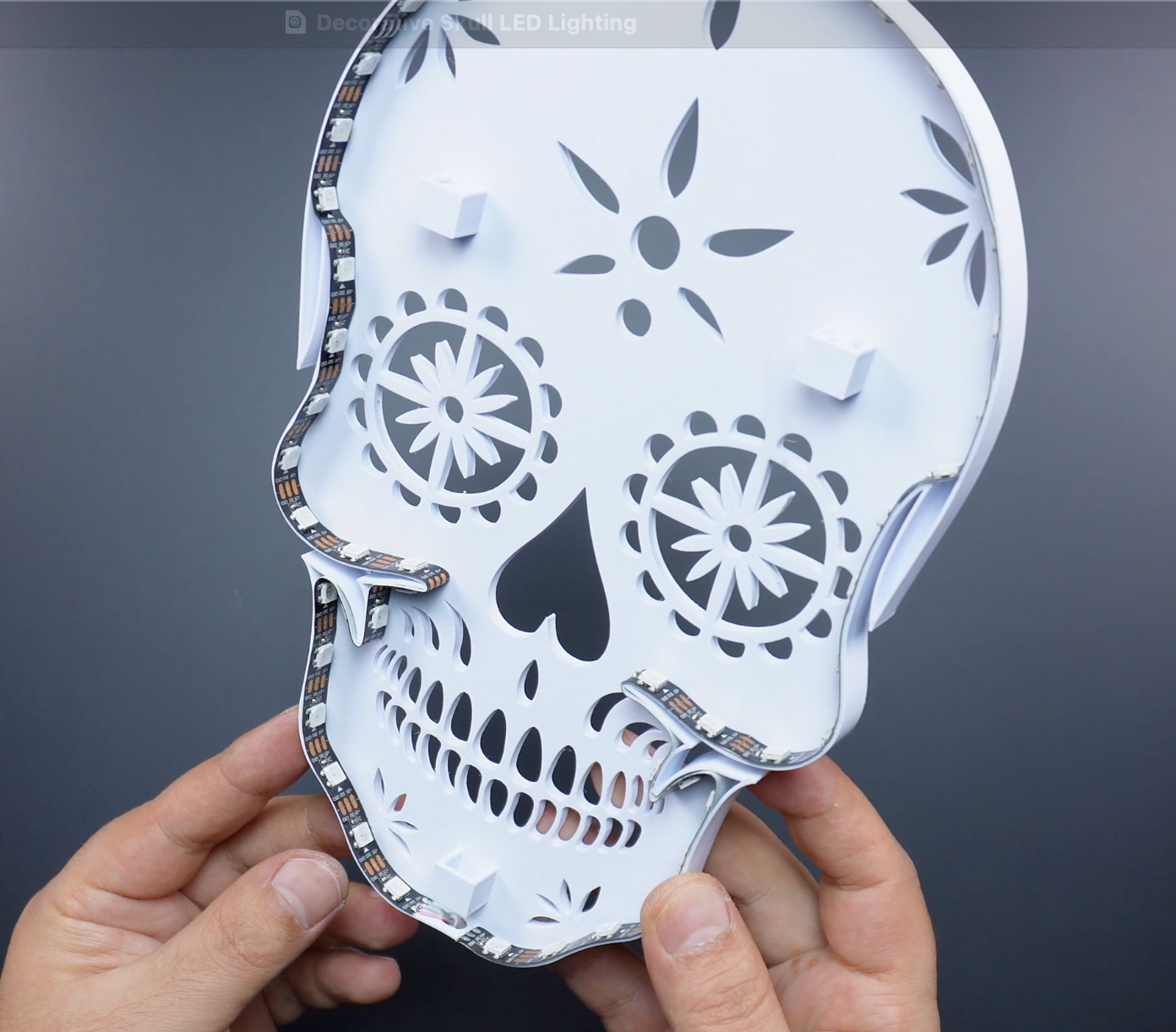

步骤4：LED灯带安装

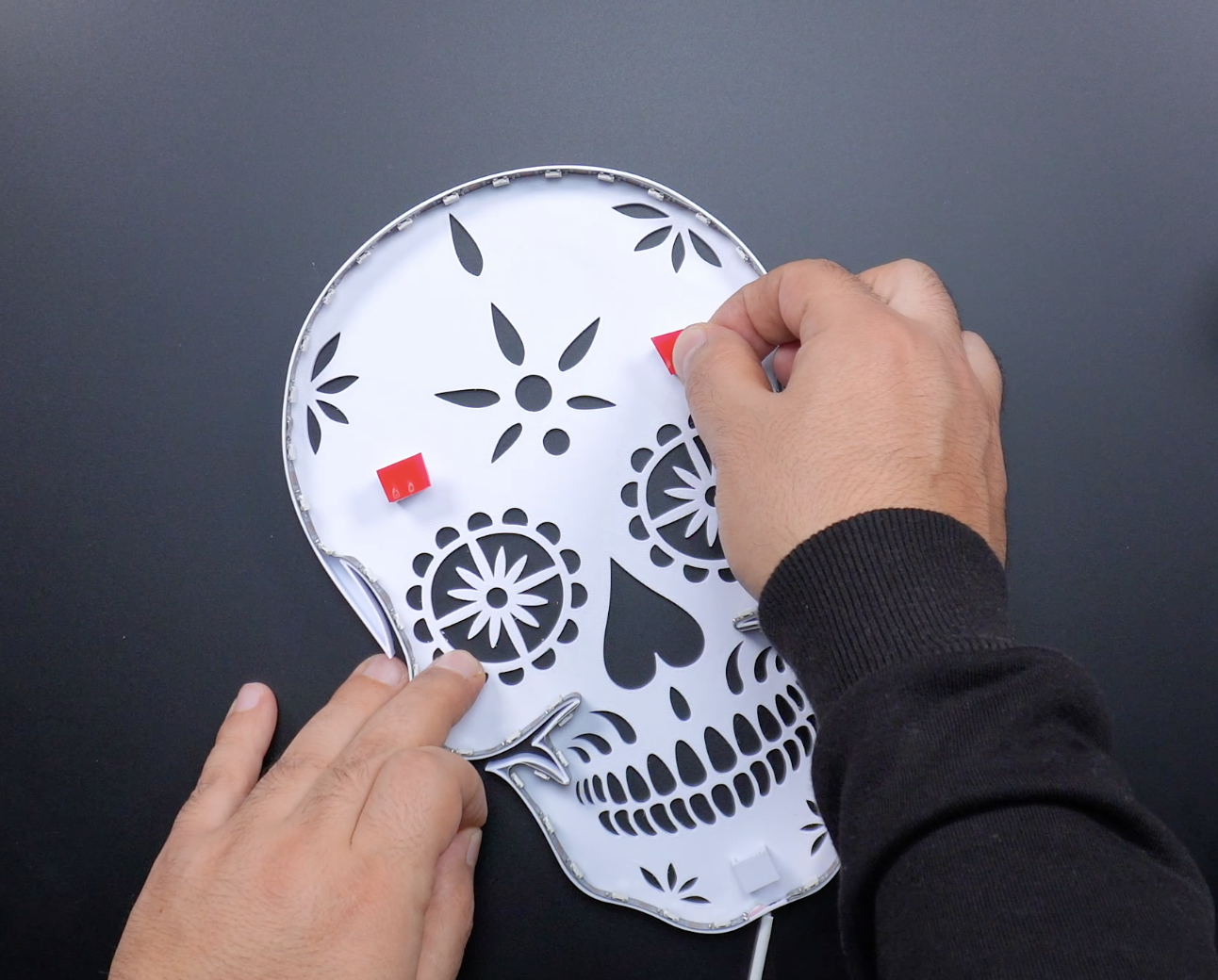

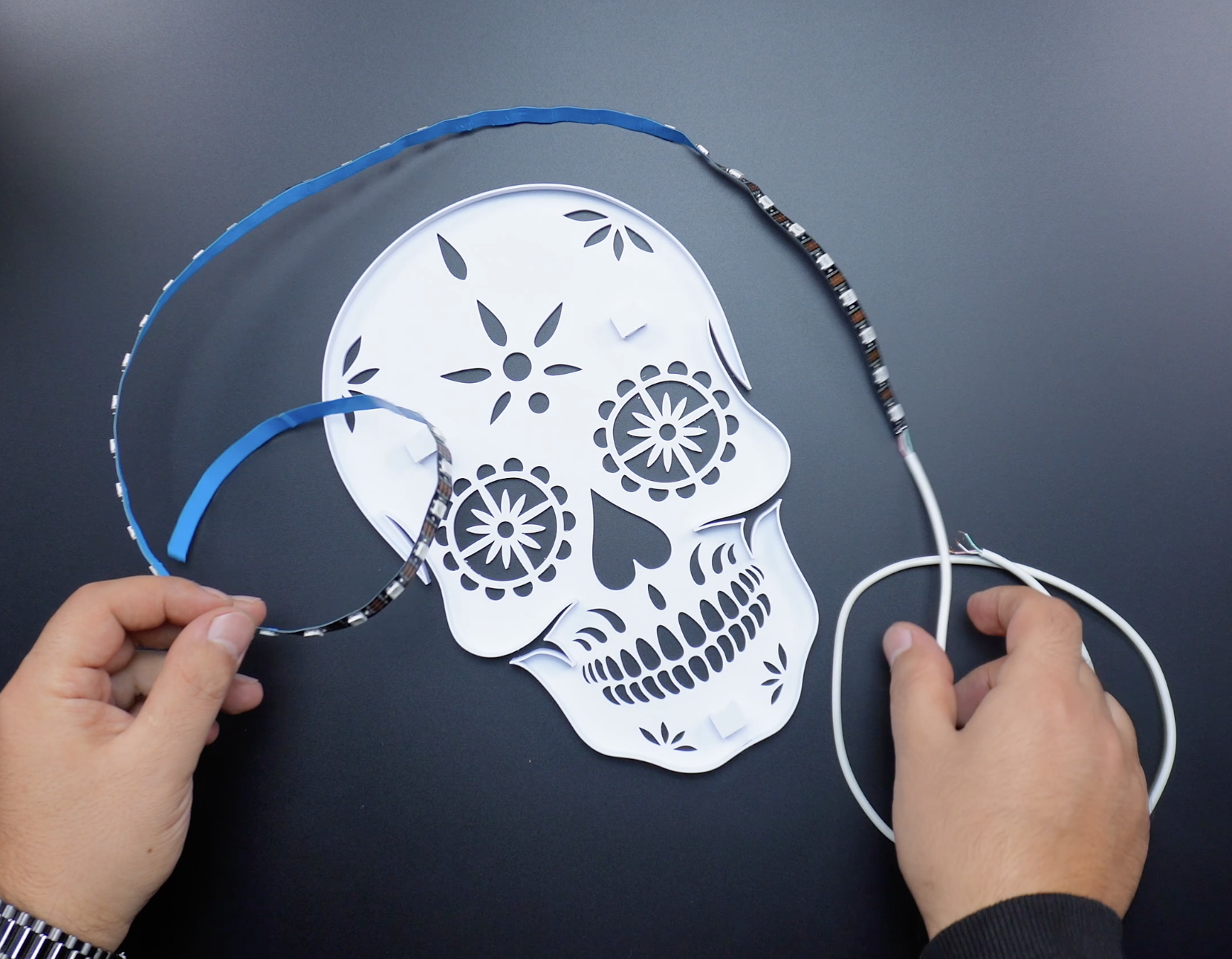

焊接完成后，我们开始将 LED 灯带插入头骨。首先将延长线穿过头骨下颌下方的孔。接下来，将 LED 灯带沿着内边缘插入，并用粘合面固定。

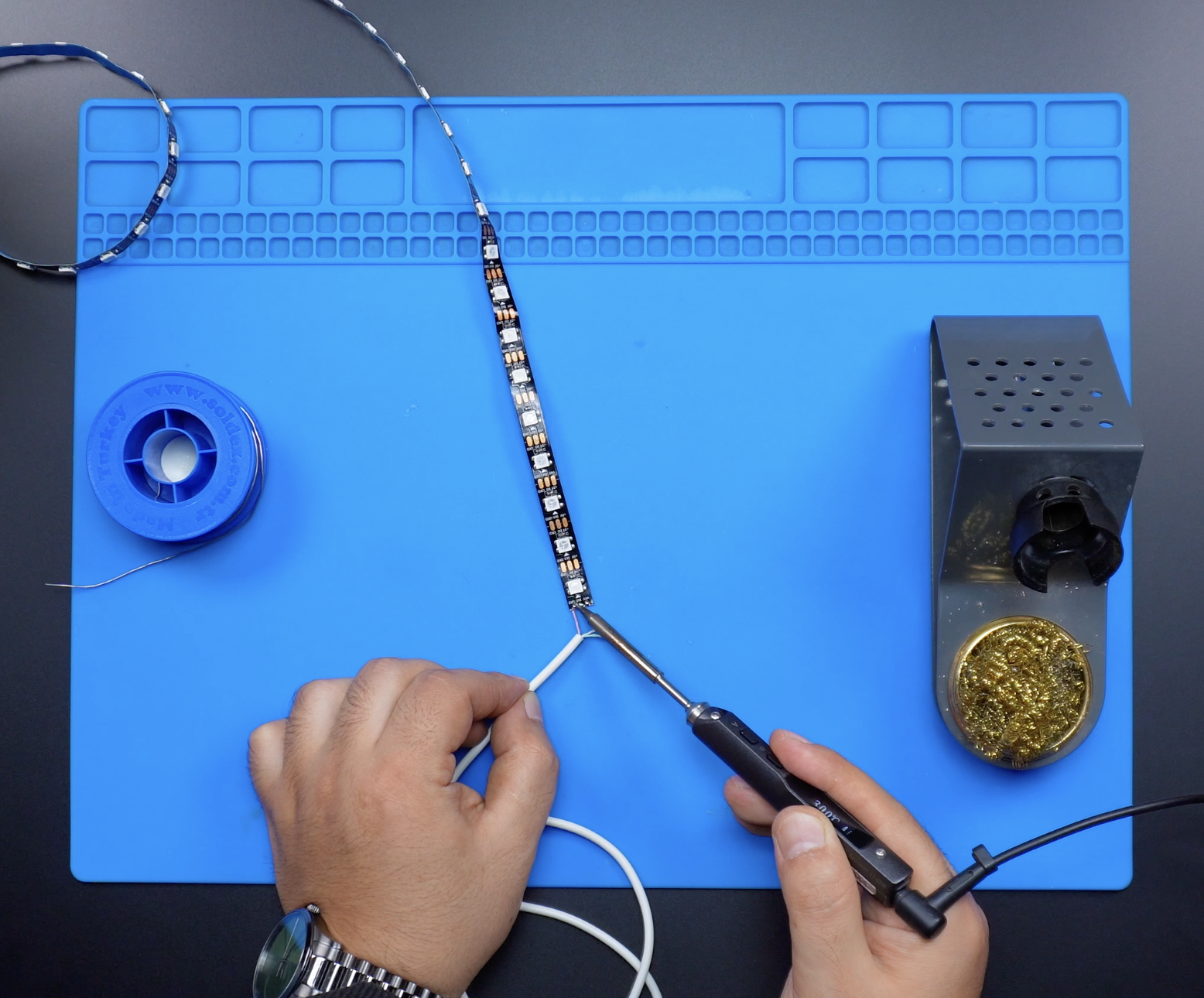

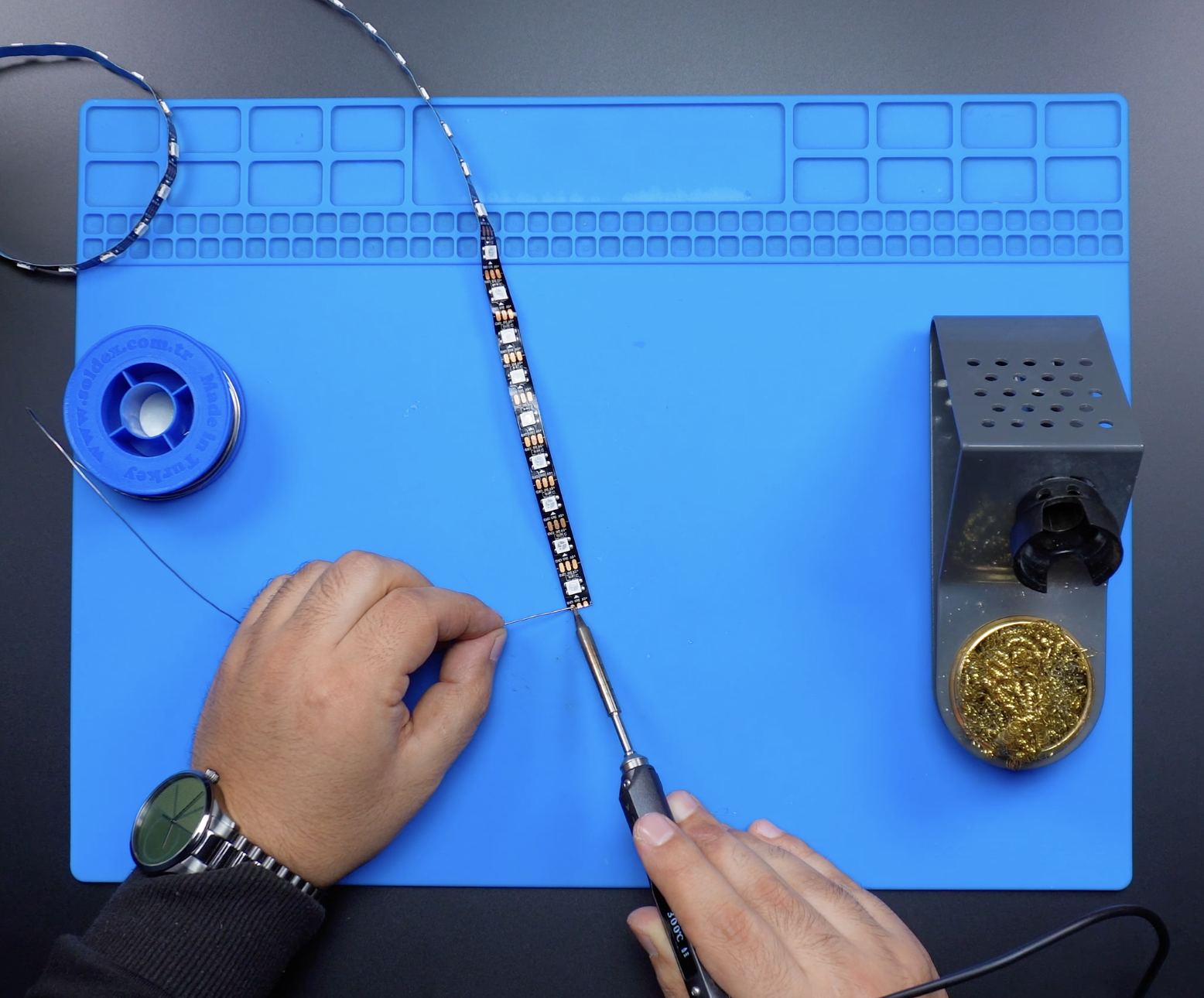

步骤3：LED灯带焊接

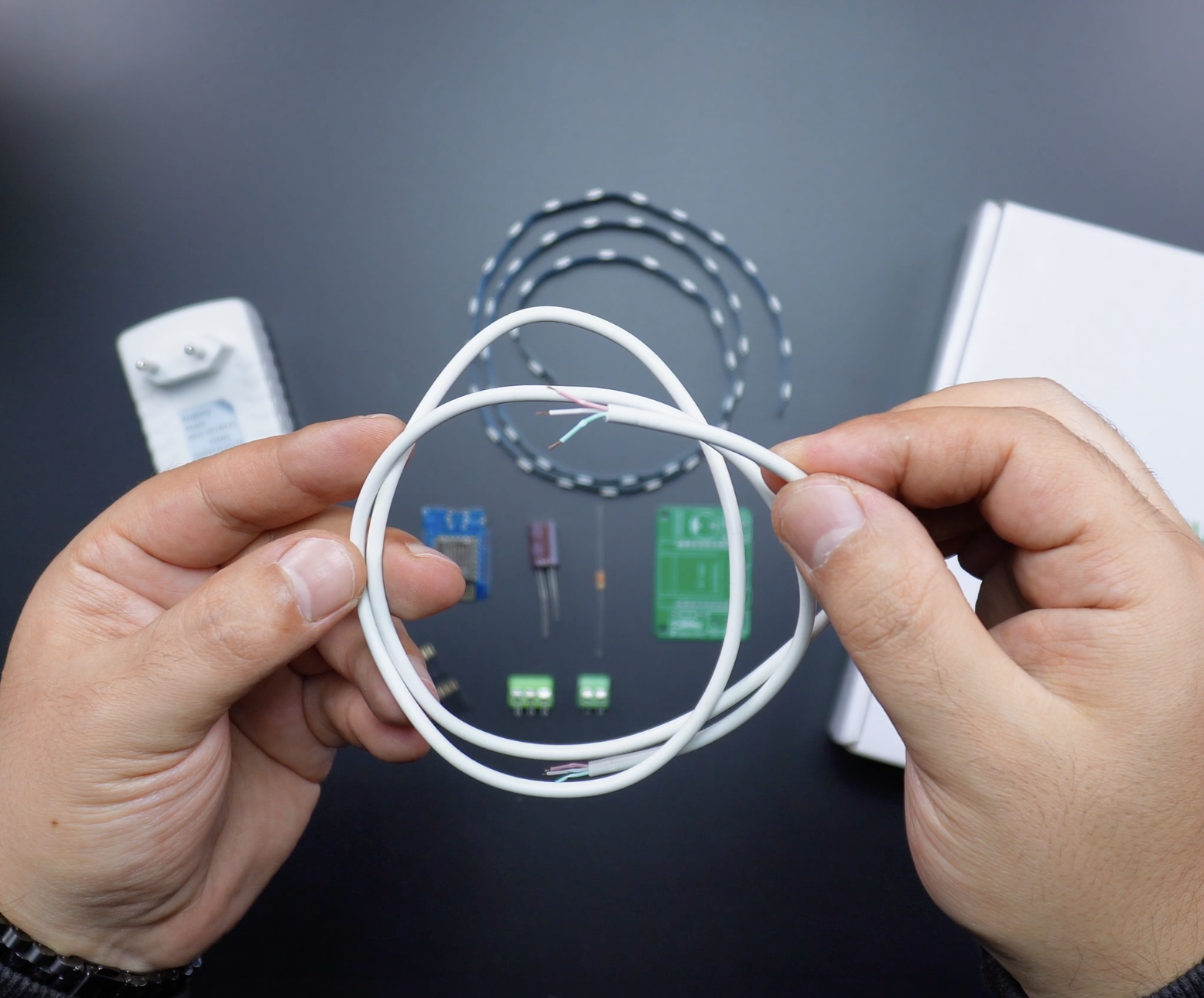

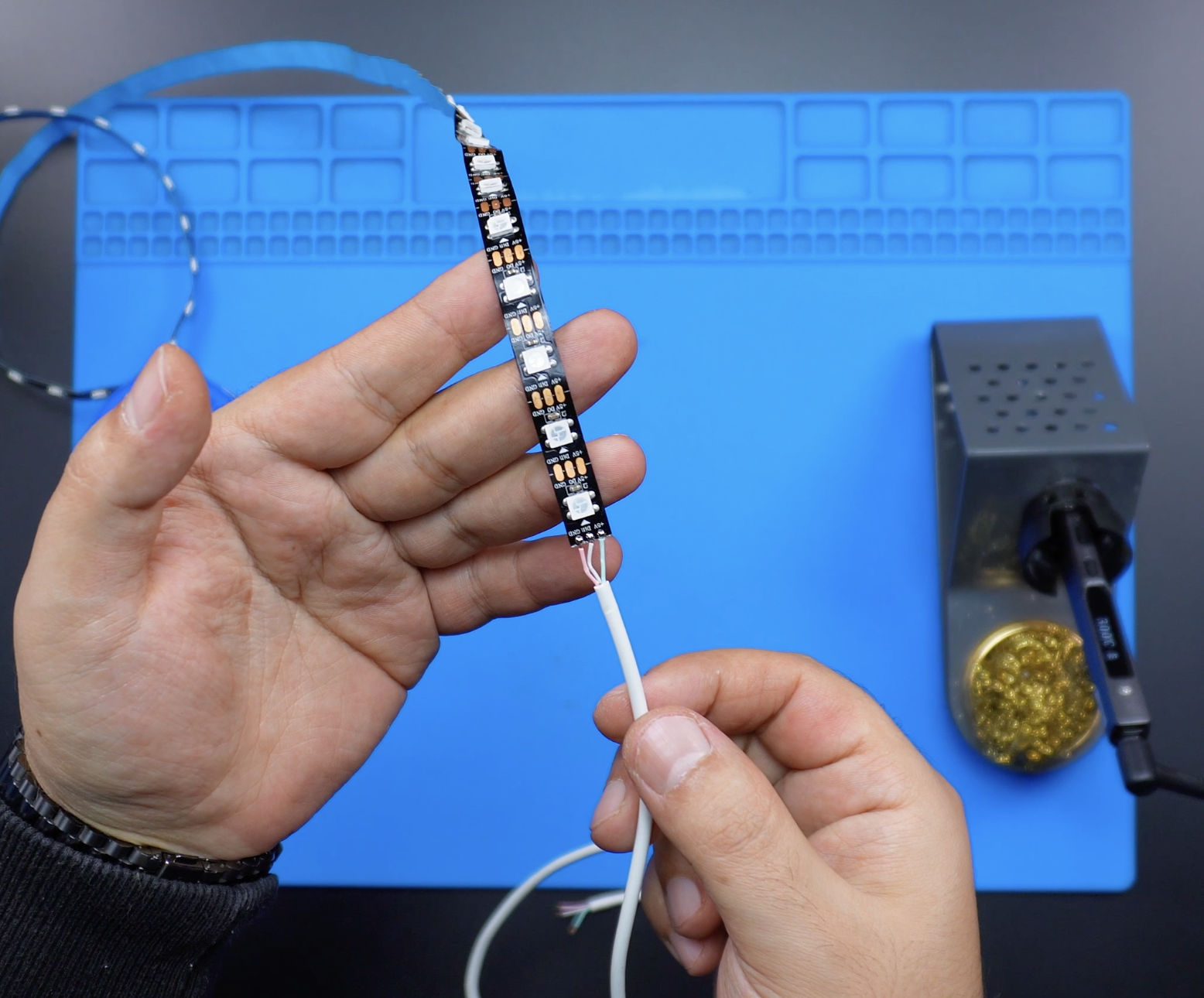

现在我们来焊接LED灯带的电线。我们将一根三芯延长线连接到LED灯带的引脚焊盘：一根用于电源，一根用于接地，一根用于数据信号。我剪掉了一根四芯USB线的接头，准备了这根延长线。请务必仔细检查连接是否正确对齐。

步骤2：电子元件

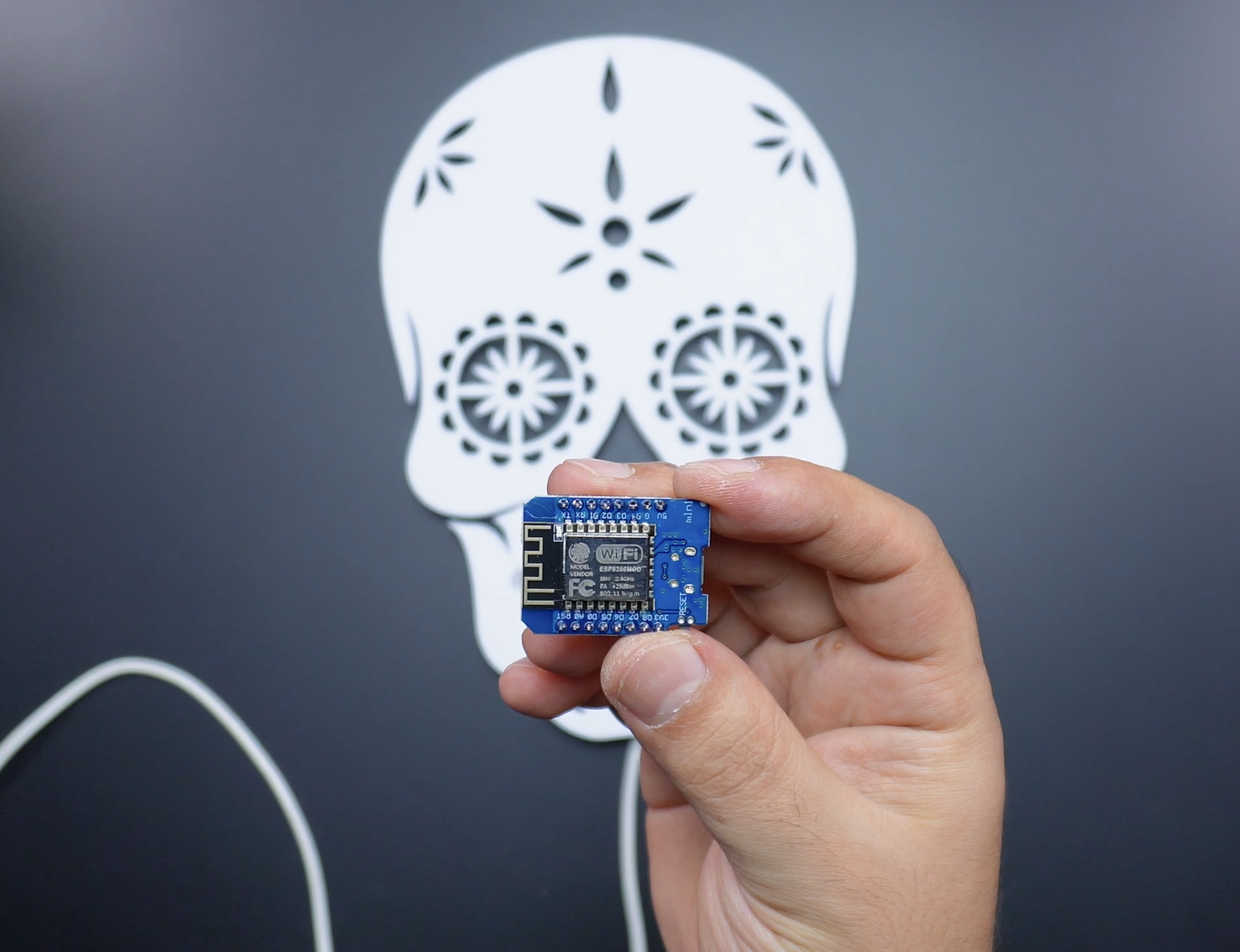

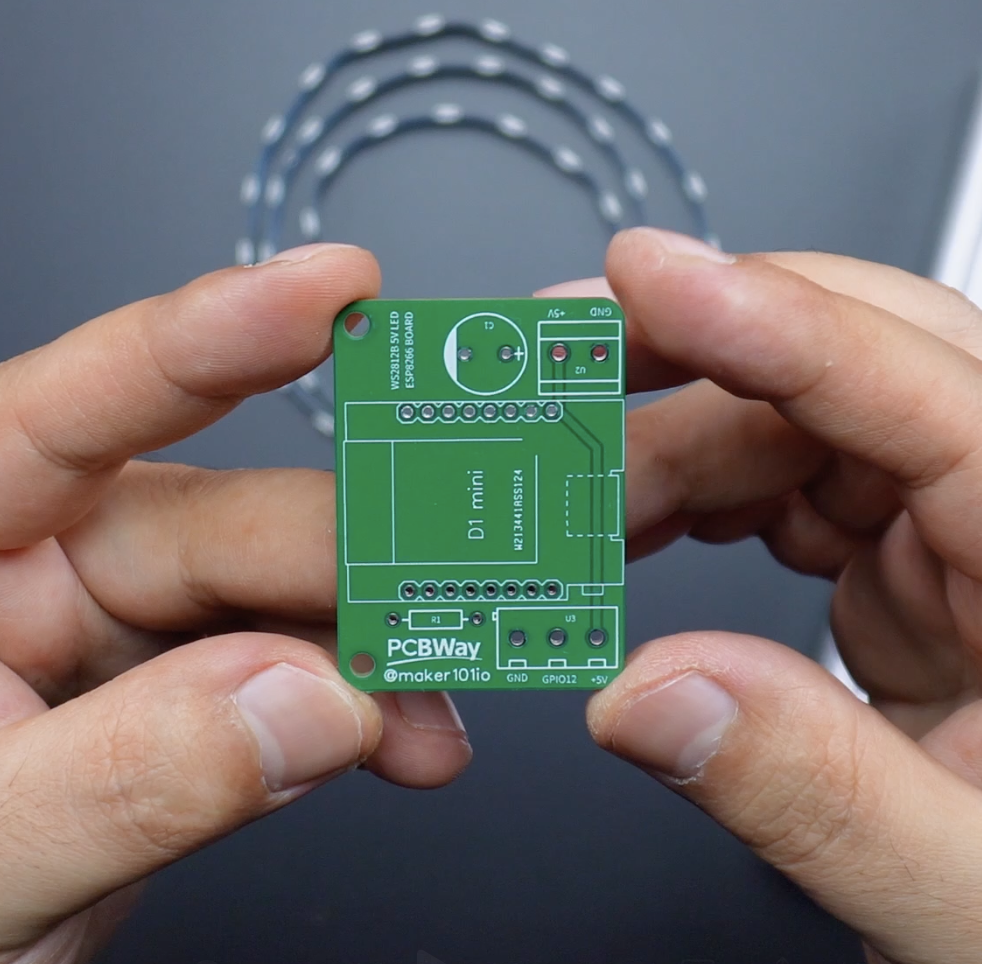

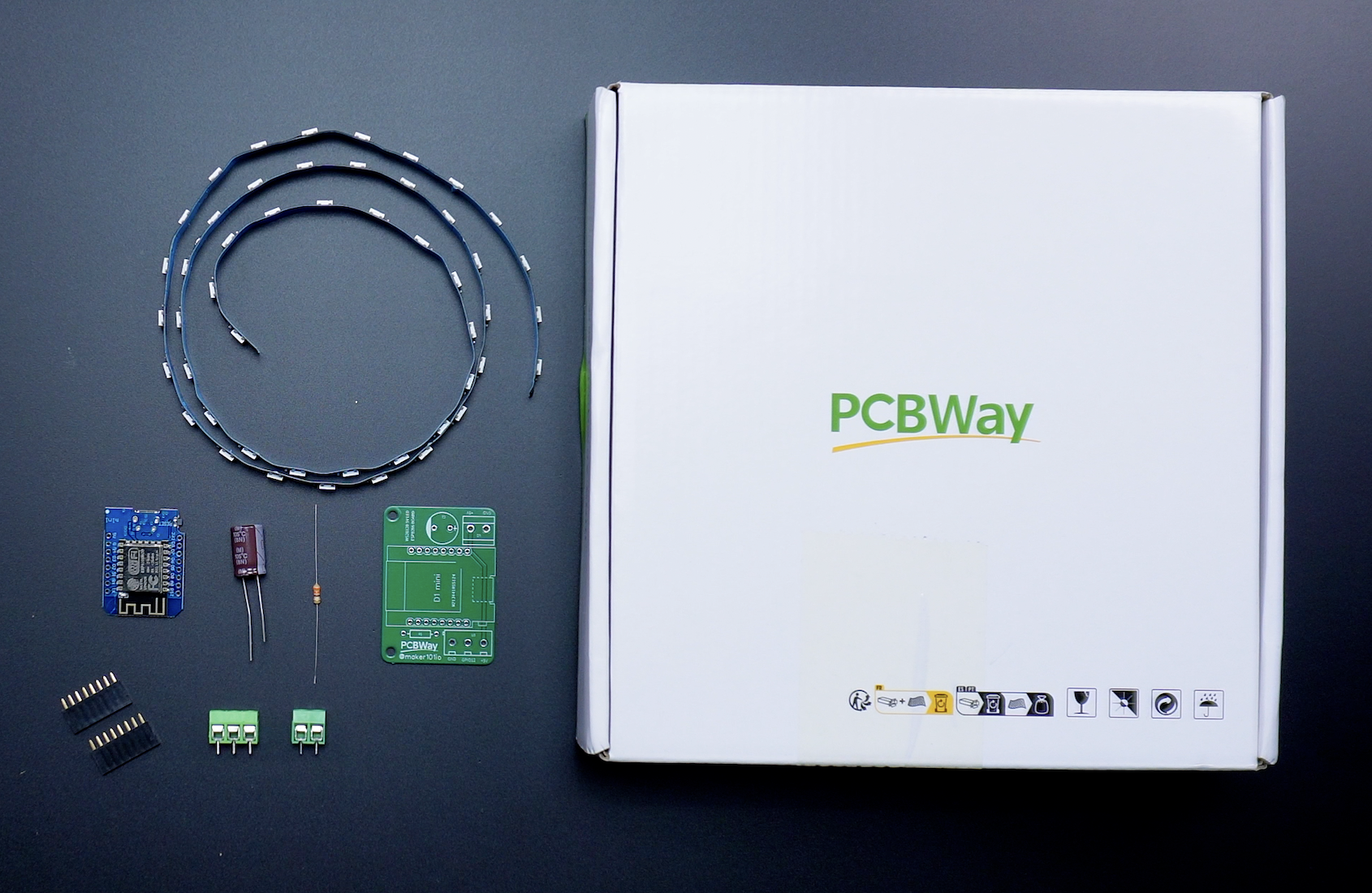

接下来是电子元件。我们使用了一条约 80 厘米长、带有 50 个 LED 的 WS2812B LED 灯带。该项目的核心是 Wemos D1 Mini，这是一款基于 ESP8266 的开发板。我们添加了一个电容和一个电阻来提供恒定功率。为了便于组装，我设计了一块定制的 PCB，并从PCBWay订购。您可以选择 PCBWay 来获得低成本、高质量的 PCB。PCB文件是免费共享的。其他组件包括接线端子连接器、母头和一个 5 伏电源适配器。最后，组装所有部件需要一把烙铁和一些焊锡丝。

## 步骤1：3D零件
3D零件

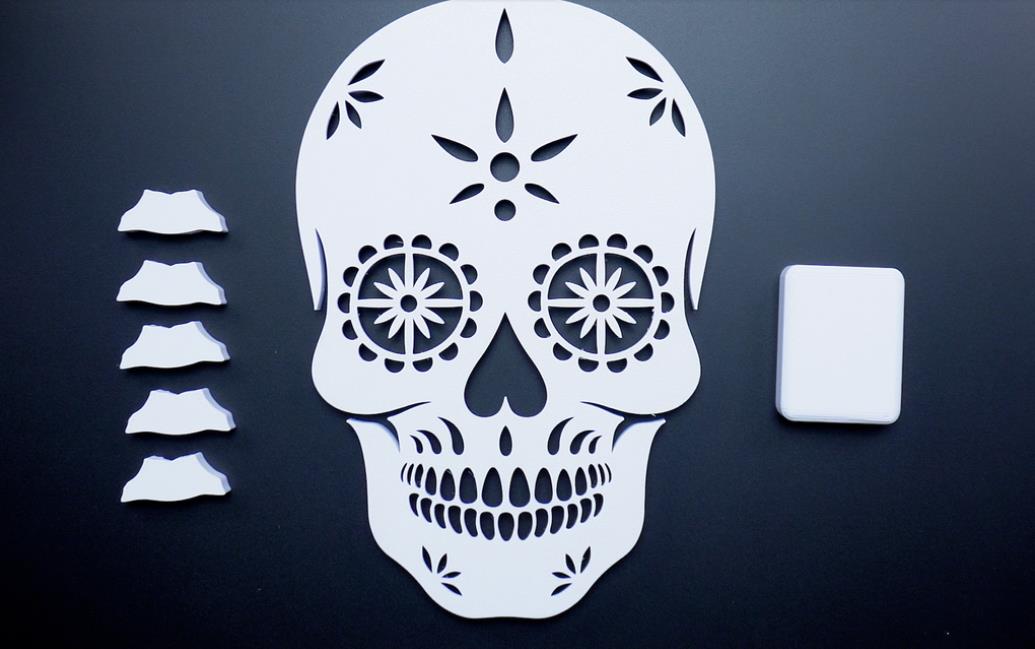

首先，我们来看看 3D 部件。我们使用了一个 3D 打印的头骨模型和五块椎骨部件。这些部件采用雪白的 PLA 耗材打印，使其外观简洁。椎骨是可选的，可以进行调整，以打造无缝衔接的美感，巧妙地隐藏线缆。所有这些模型均免费共享，您可以轻松自行打印。
附件
下载 {{ file.name }}ws2812b-骷髅灯-V1.stl下载3D视图
下载 {{ file.name }}椎骨-V1.stl下载3D视图
下载 {{ file.name }}电路板外壳.stl下载3D视图

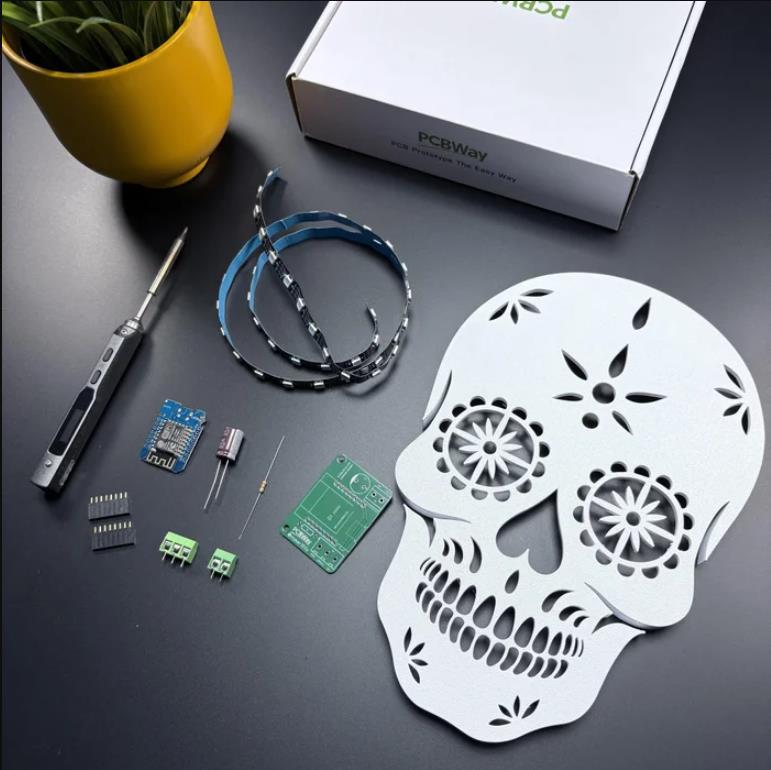

所需的硬件和组件如下，详细信息将在下一步中给出。
3D头骨模型
3D椎骨模型
WS2812B LED灯带
Wemos D1 Mini ESP8266 开发板
定制PCB
烙铁和焊锡丝
5伏2安培电源适配器
三线延长线
双面胶带（可选）

在这个项目中，我们将制作一盏 3D 打印的装饰性 LED 灯，其灵感源自卡拉维拉骷髅头图案。您可以完全个性化它，并使用 WLED 应用程序通过 Wi-Fi 进行控制。您将一步步了解我们如何制作这件色彩缤纷的艺术作品。
