## 第 24 步：下一步
我对这个项目的结果非常满意。这是我第一次使用 LED 灯条和 Ws2812b LED。它肯定比我计划的要复杂得多。我真的很喜欢这个，但我肯定会制作一个 v2。以下是我想要改进的地方。首先，我想为我和你们所有人去除焊接。我以为编码会是最糟糕的部分（我不擅长编码），但令人惊讶的是，这是最简单的。组装和焊接是最难的，因为铜焊盘不需要焊料。我还想让球体更大。我计划让我的第二个球体有 2 组条带，而不是 1 组。尽管这意味着我将需要一个更强大的微控制器。我打算使用更坚固的 esp32，它可以像微风一样运行 LED 灯条。它还有我打算使用的 wifi。我可以取下 IR 遥控器并使用我的手机运行它。最后，我想有更多的动画。总的来说，我真的很喜欢这个项目，在经历了所有的失败之后，我计划很快做一个新的项目。

## 第 23 步：结果

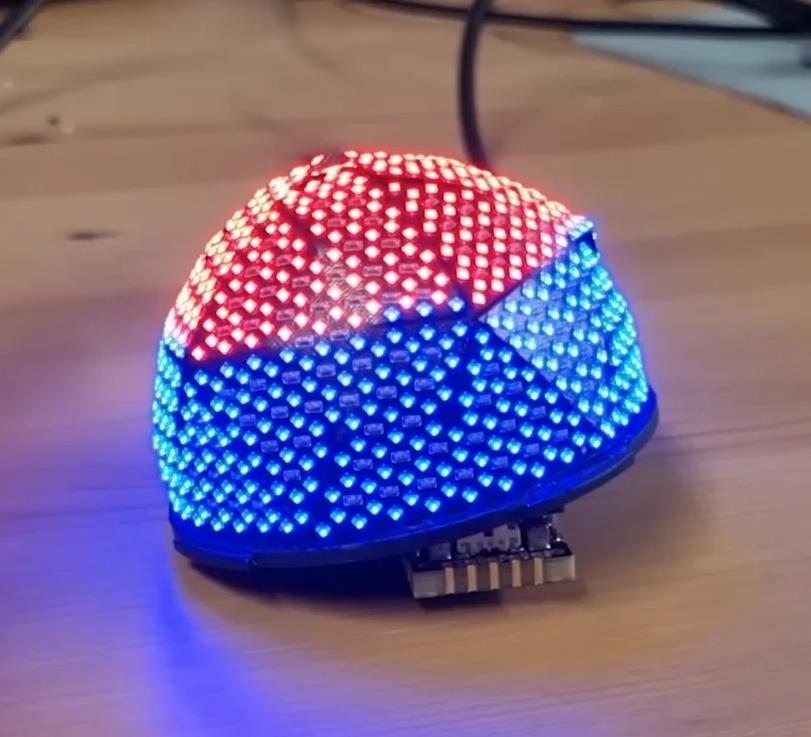

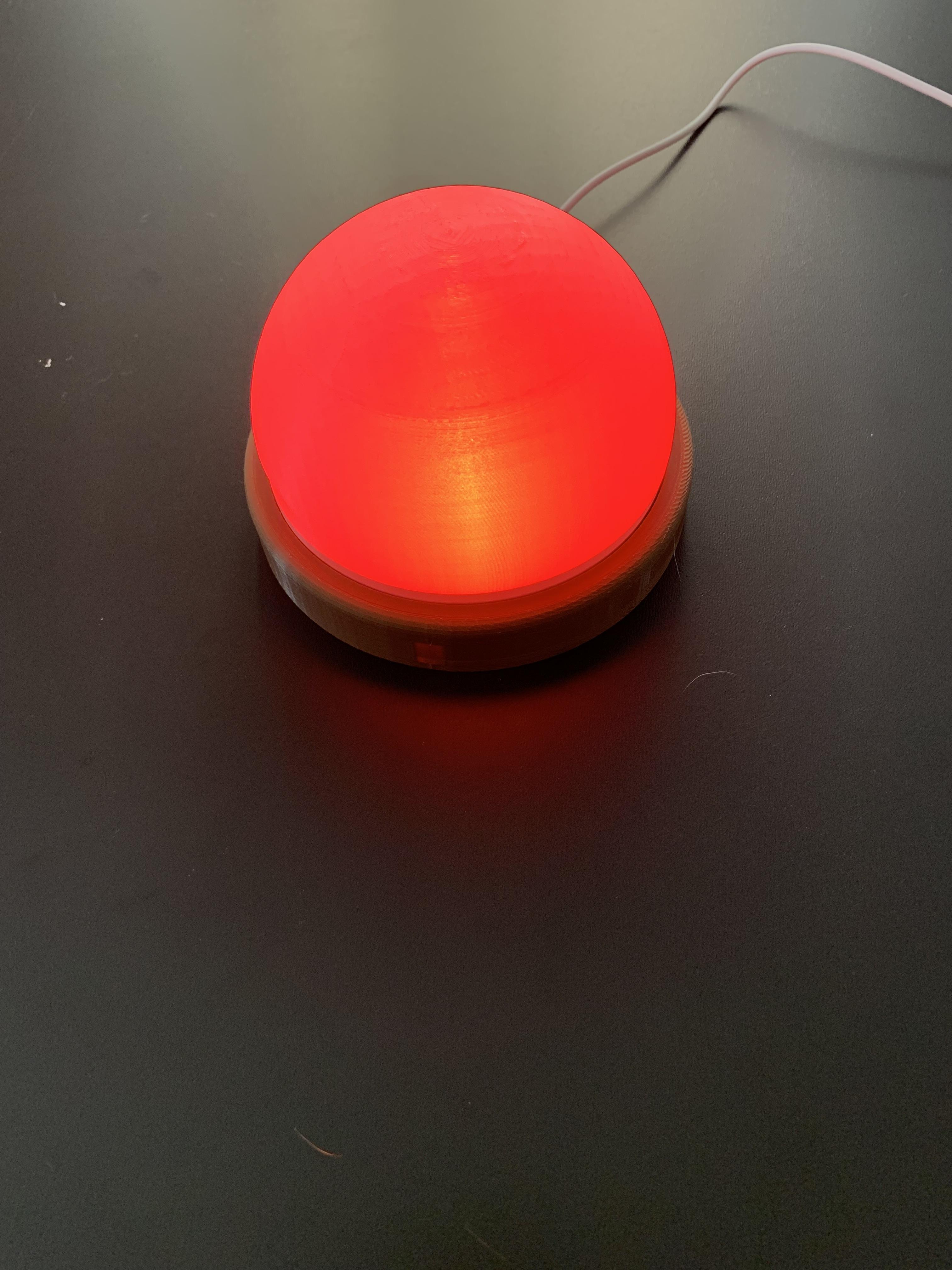

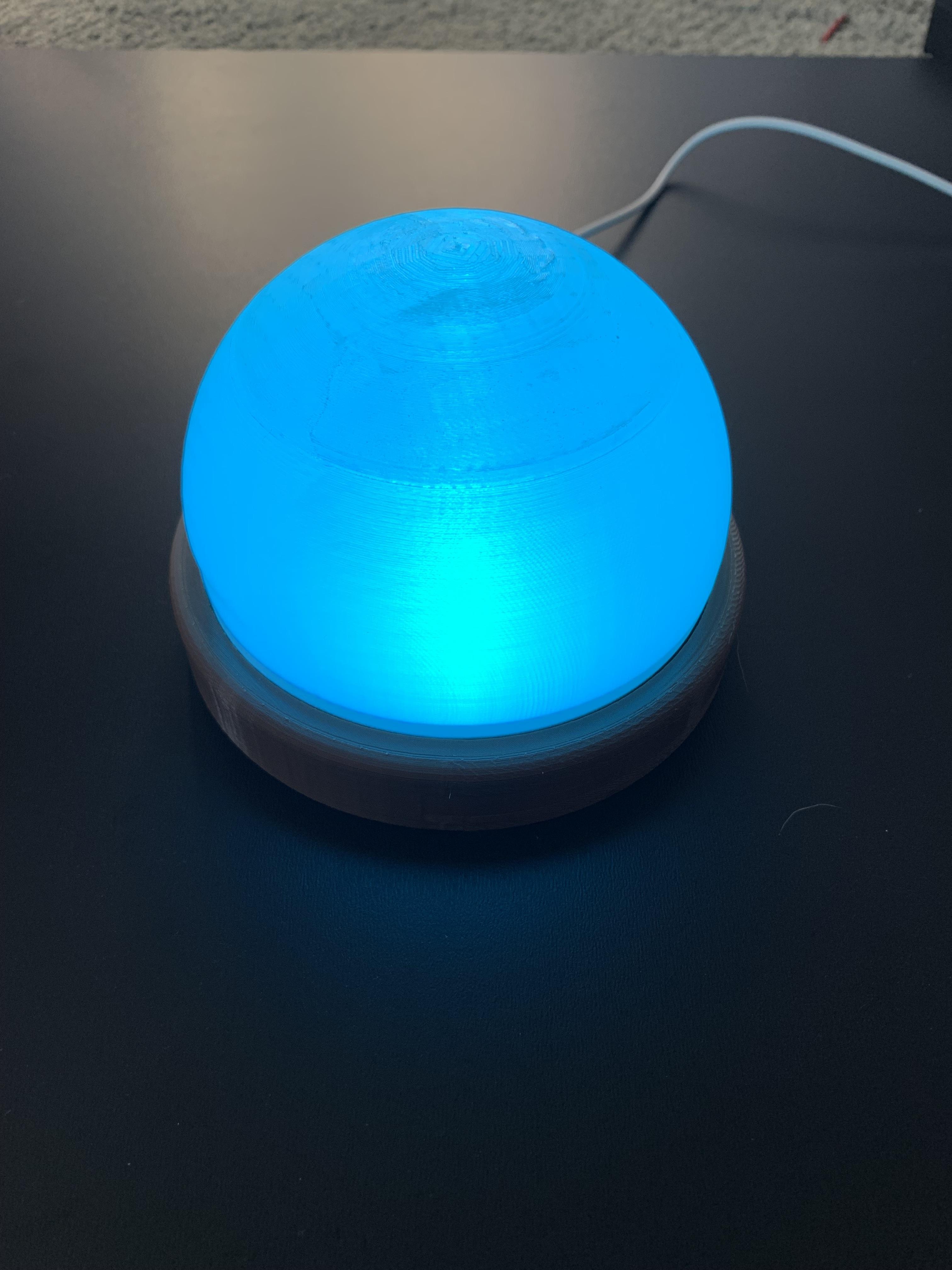

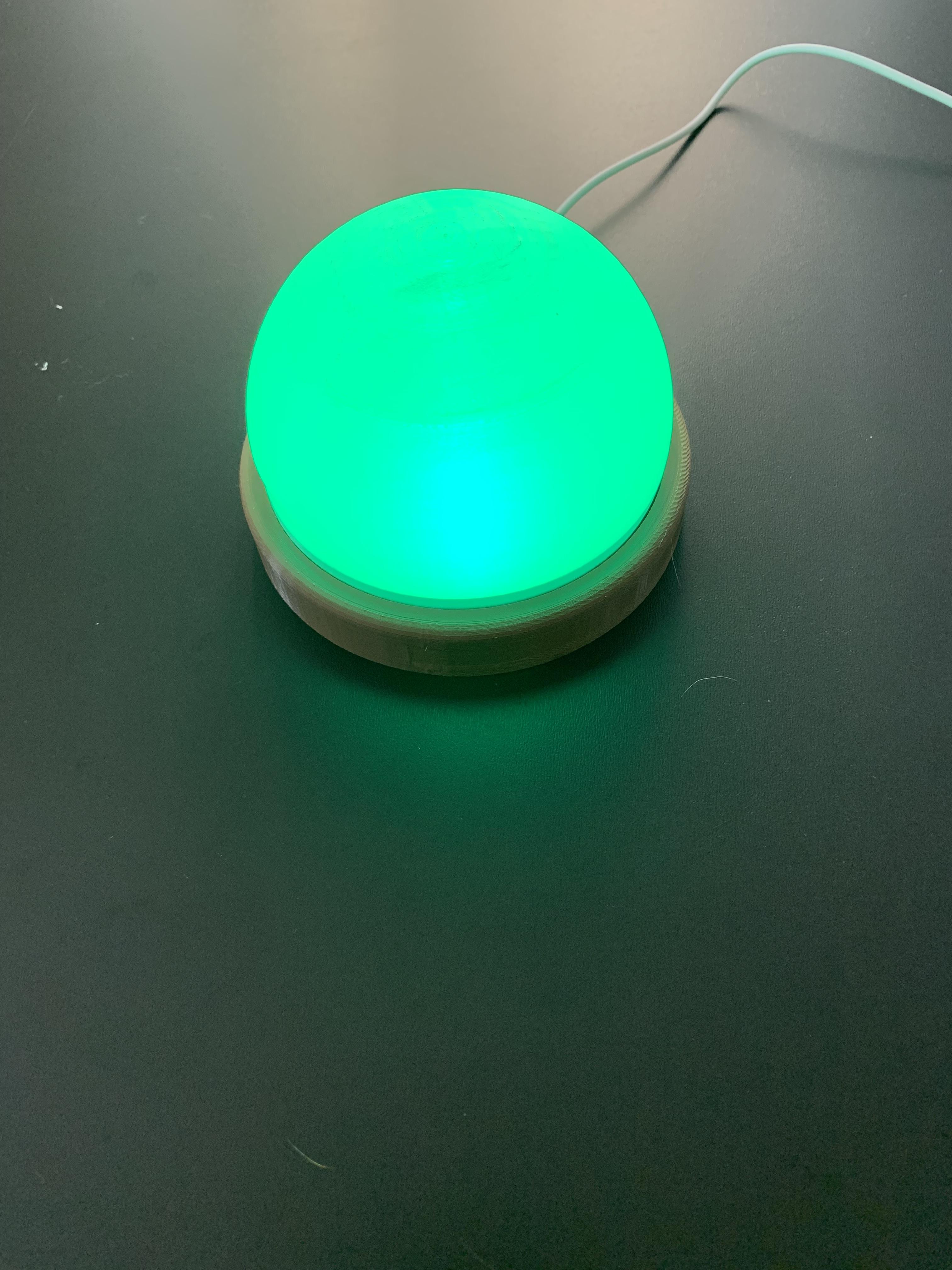

这很难制作，但我喜欢这个结果。对于我的第一个 LED 项目，我认为结果非常好。

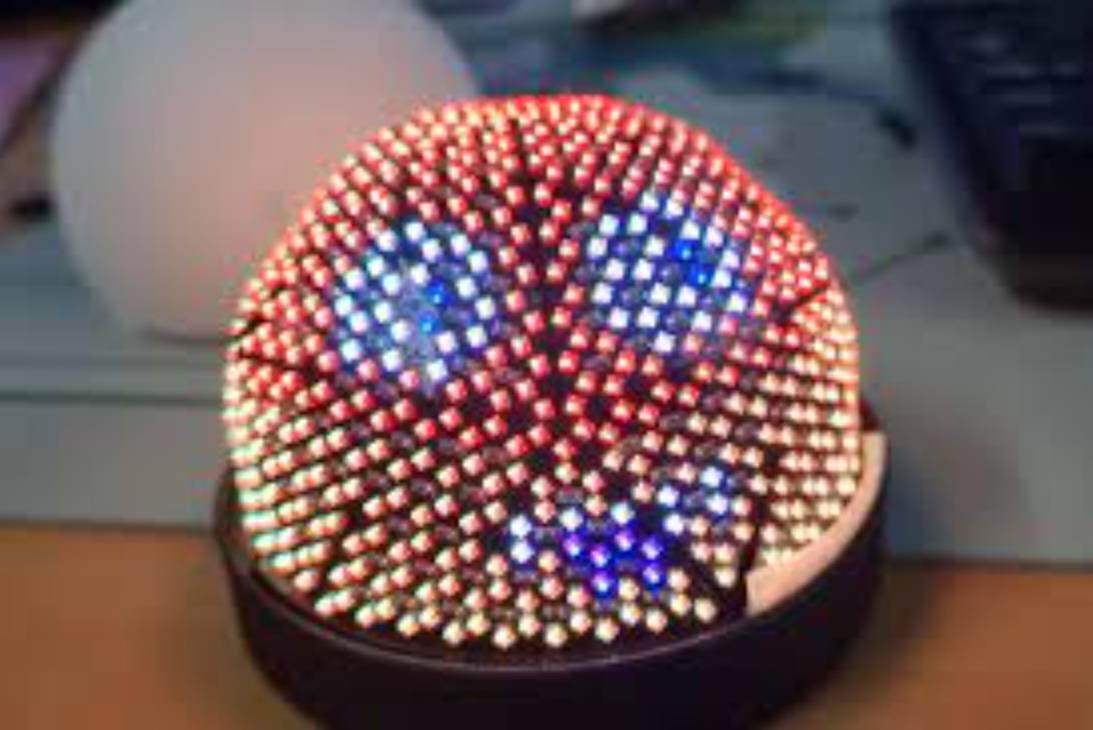

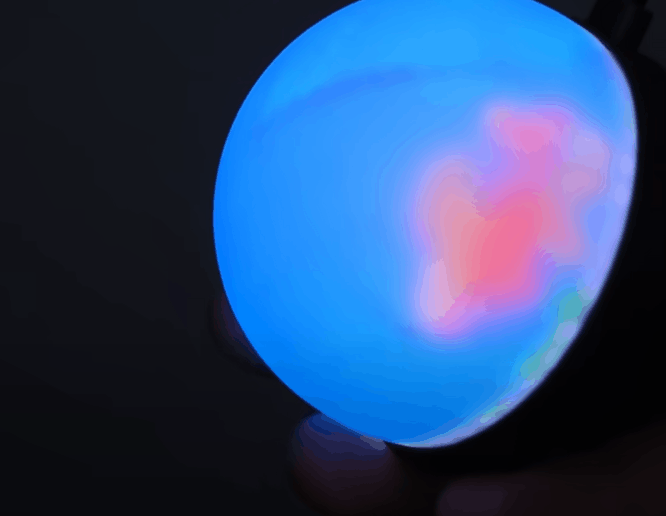

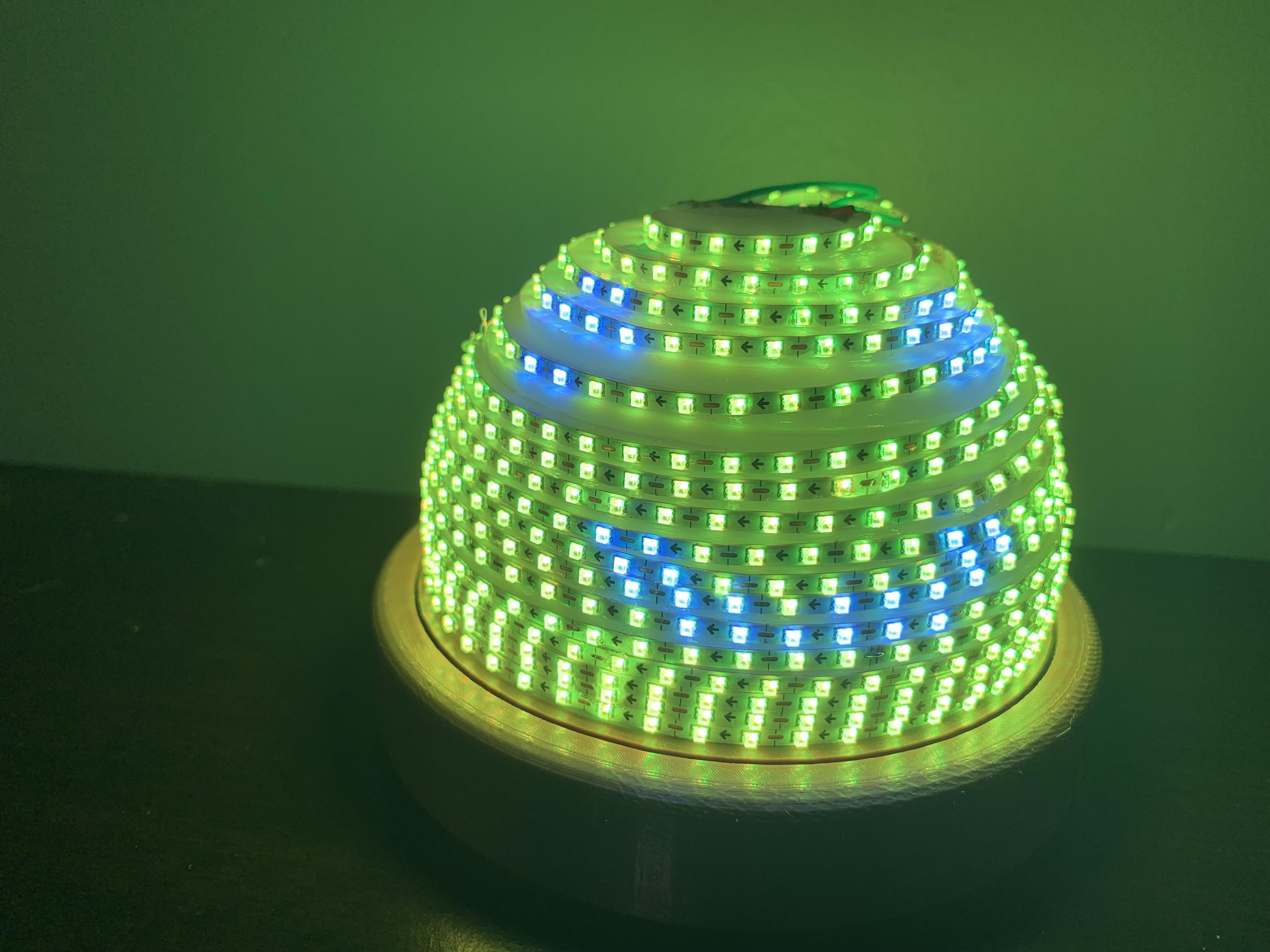

（照片看起来比实际糟糕得多，因为它无法捕捉到所有的 LED。我试图获取烟花模式的视频，但由于同时发生了很多事情，相机无法顺利对焦和捕捉视频，导致模糊不清。

## 第 22 步：布线/3D 模型

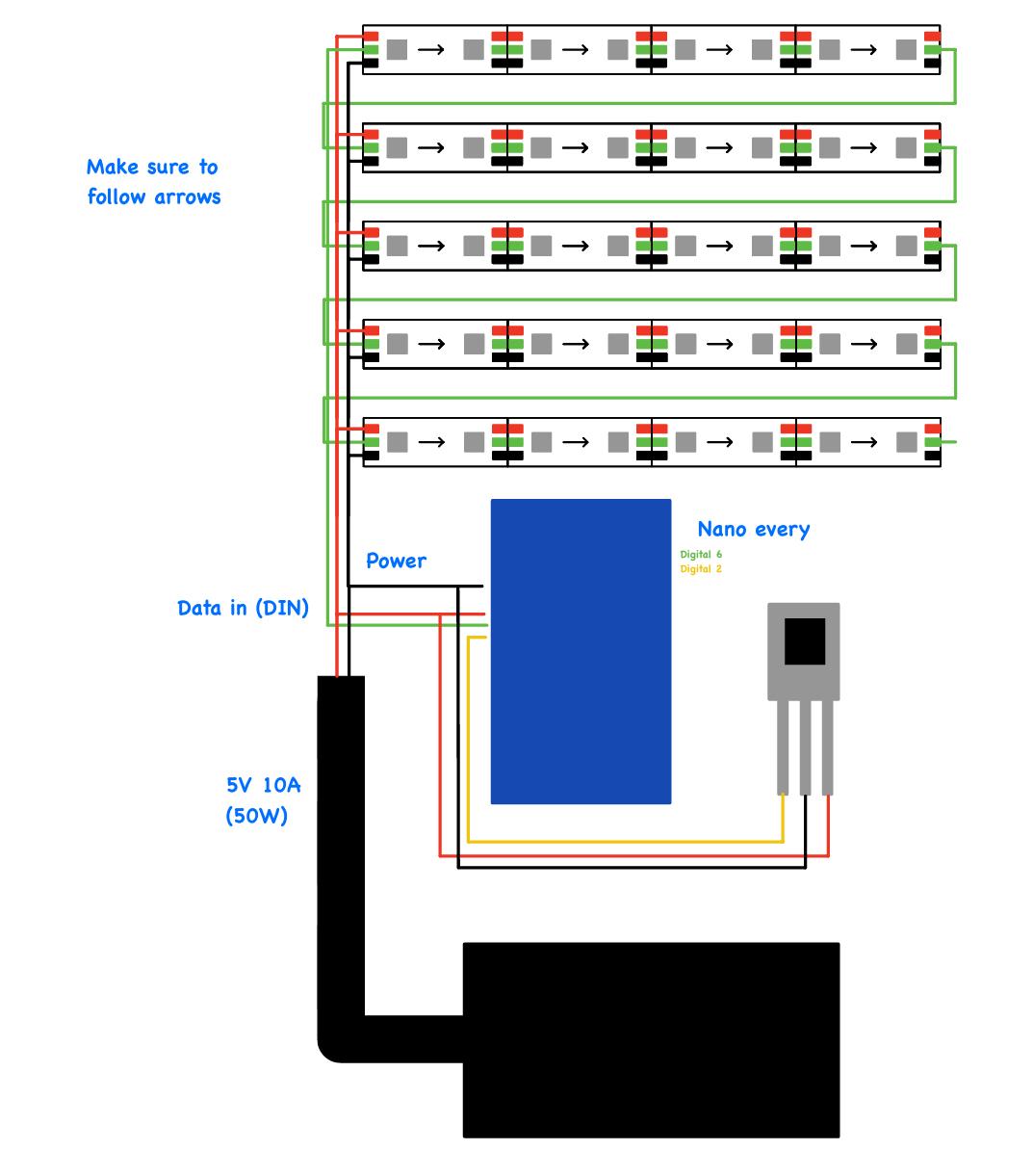

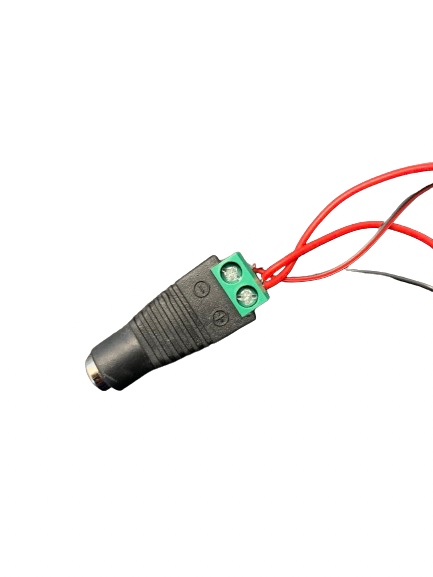

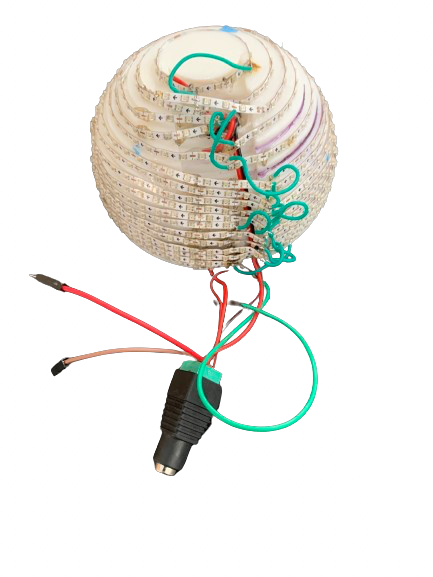

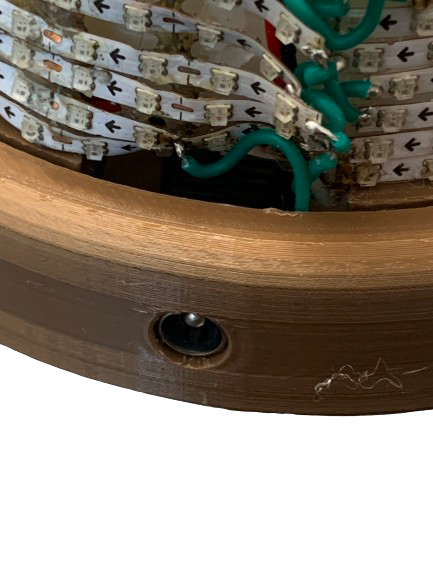

现在我们需要完成接线。您可以按照顶部的接线图进行作。然后按照图片了解如何插入所有组件。我建议将 IR 接收器和电源连接器粘合在一起。最后，您可以将扩散器（白色圆顶）粘在底座上，但我认为您不需要这样做。

## 步骤 21：代码（程序集）
Code (assembly)

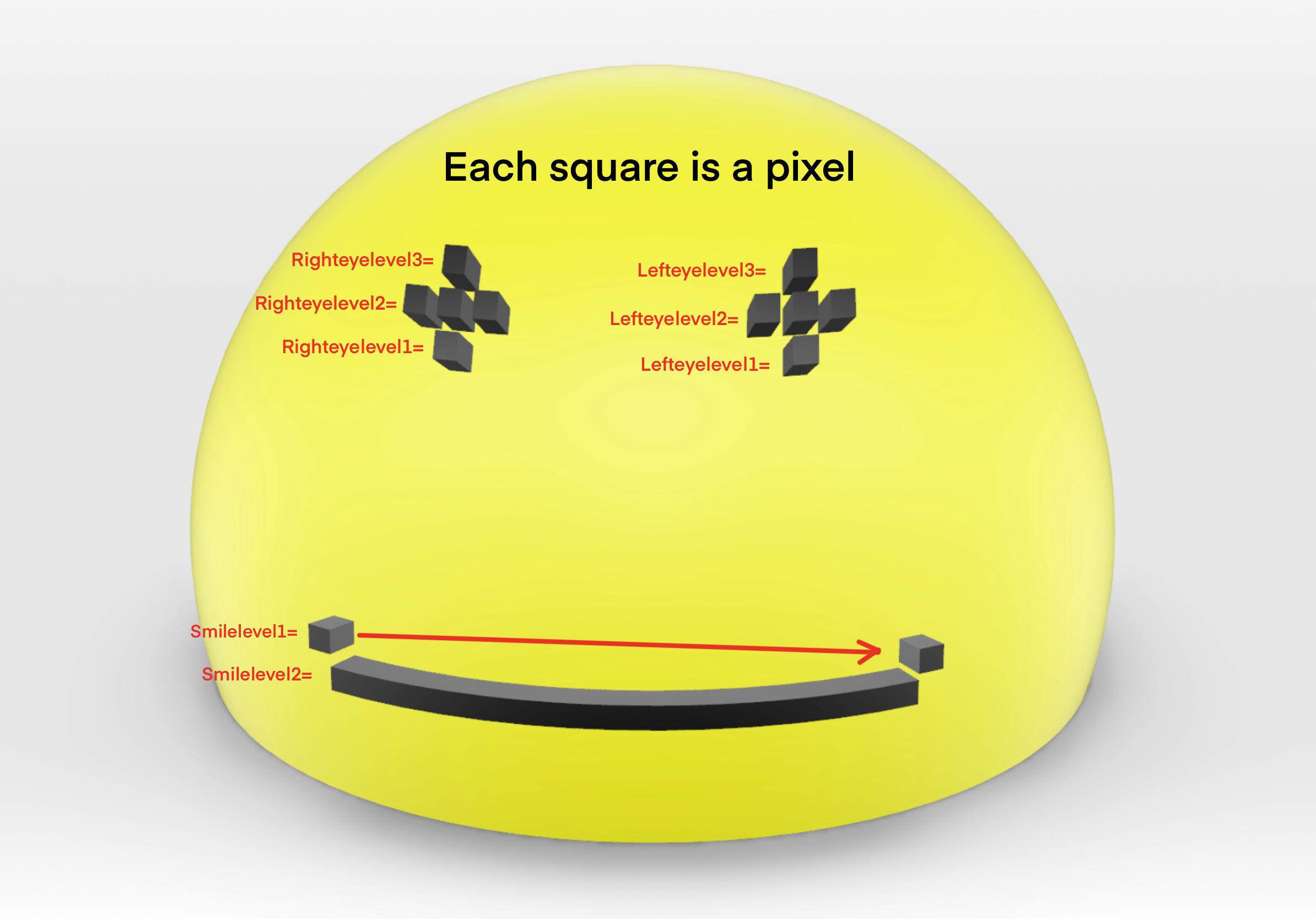

现在我们需要对其进行编码。首先，您需要确保我的 IR 遥控器值与您的值一致。要测试此作，请将代码上传到 Arduino 并按下按钮。如果你能改变颜色，你就会知道一切都正常。如果没有任何反应，您需要转到串行监视器。每次按下按钮时，它都应该显示该值。您需要更改每个值，并使其与我的值相对应。接下来，您需要设置 LED 级别。所以现在你需要输入每个级别上有多少个 LED。例如，如果 LED 的第 1 级是 50，第 2 级是 50，第 3 级是 48，那么在值中应将其写为 50、50、48。现在所有颜色都应该可以工作，并且其中 3 个动画应该可以工作。最后，如果您想要表情符号动画，则需要输入更多值。您需要输入每个指示灯的位置。因此，您将从底部开始，然后加起来得出它是什么 LED。有关详细信息，请参阅照片。

## 第 20 步：Soldering_2（组装）
现在我们需要焊接数据引脚。首先，如果您没有 LED，请给 LED 镀锡，然后给电线镀锡。我还建议减少数据线的长度，因为我的数据线太大了，这导致了非常难看的外观。一旦你的数据线都焊接好了，你需要测试它是否有效。这意味着我们需要上传代码。
注意：
尽管焊接看起来像 2 个步骤，但我花了一整天的时间来完成焊接。如果您决定这样做，请在焊接所有东西时耐心等待。此外，要非常脆弱，因为电线会想要解开，这可能会撕裂铜垫，弄乱整个条带。

## 第 19 步：粘合
现在我们必须粘合 LED 灯条。我们还不打算焊接数据引脚，因为它们相距很远，但是一旦 LED 安装在球体上，LED 的数据引脚就会彼此相邻。为了粘合它，我建议使用一些带有加速器的 CA 粘合。仔细检查您是否已写入每个级别的 LED 数量，然后取下胶带。

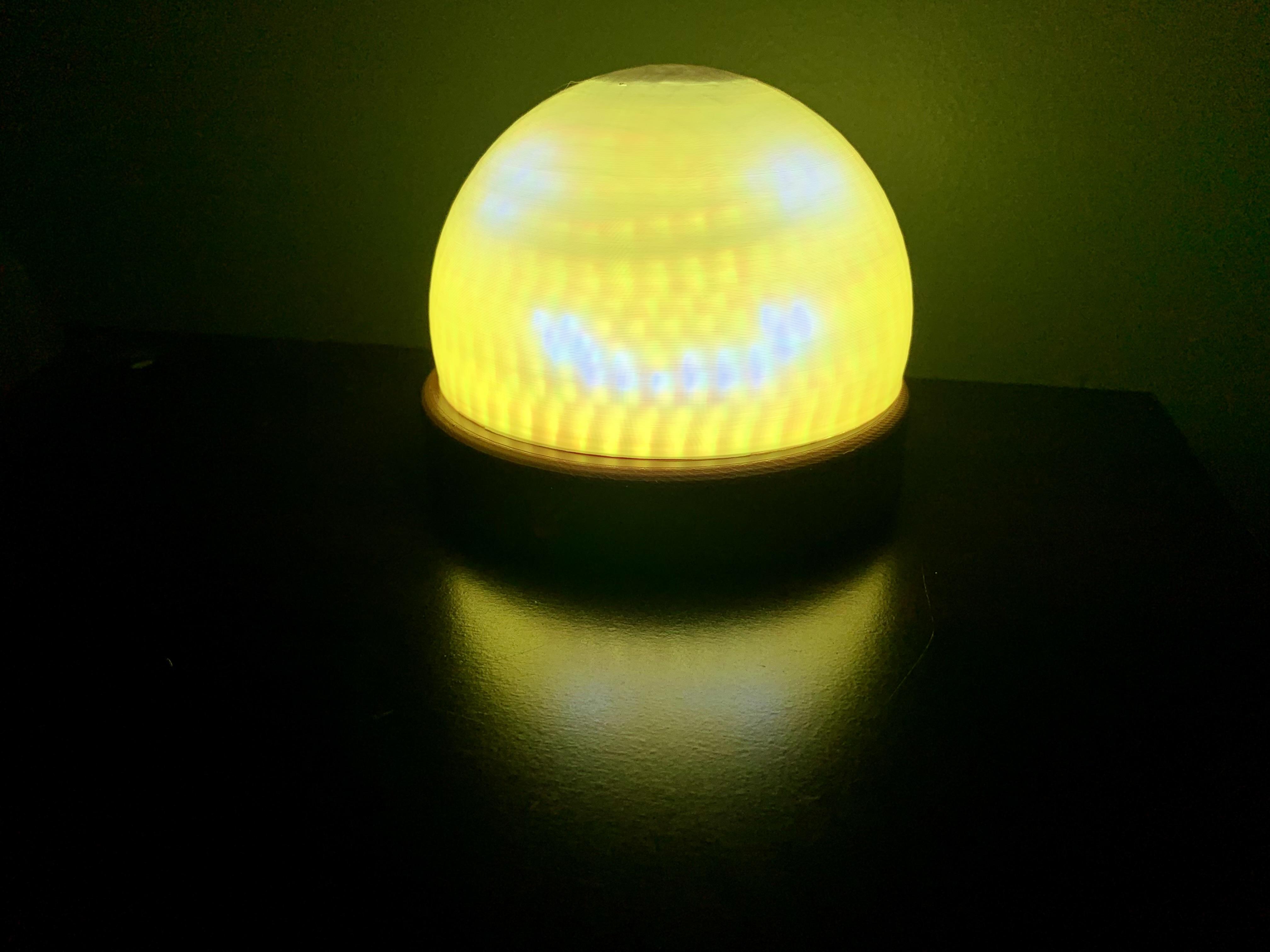

## 第 18 步：Soldering_1（组装）
Soldering_1 (assembly)

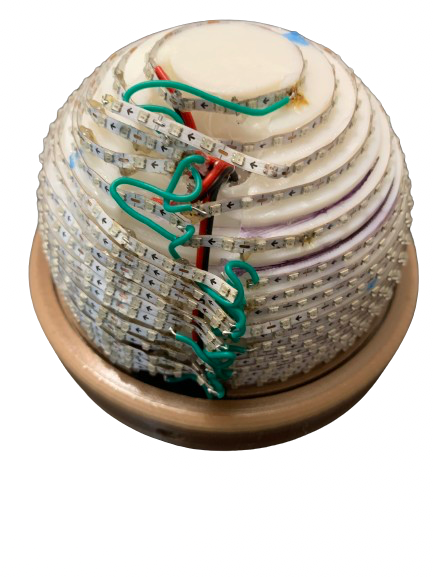

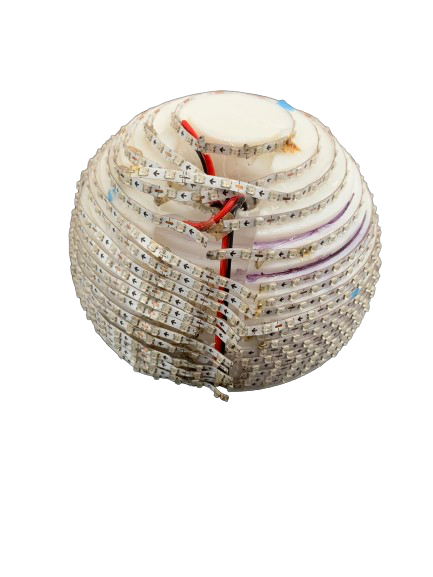

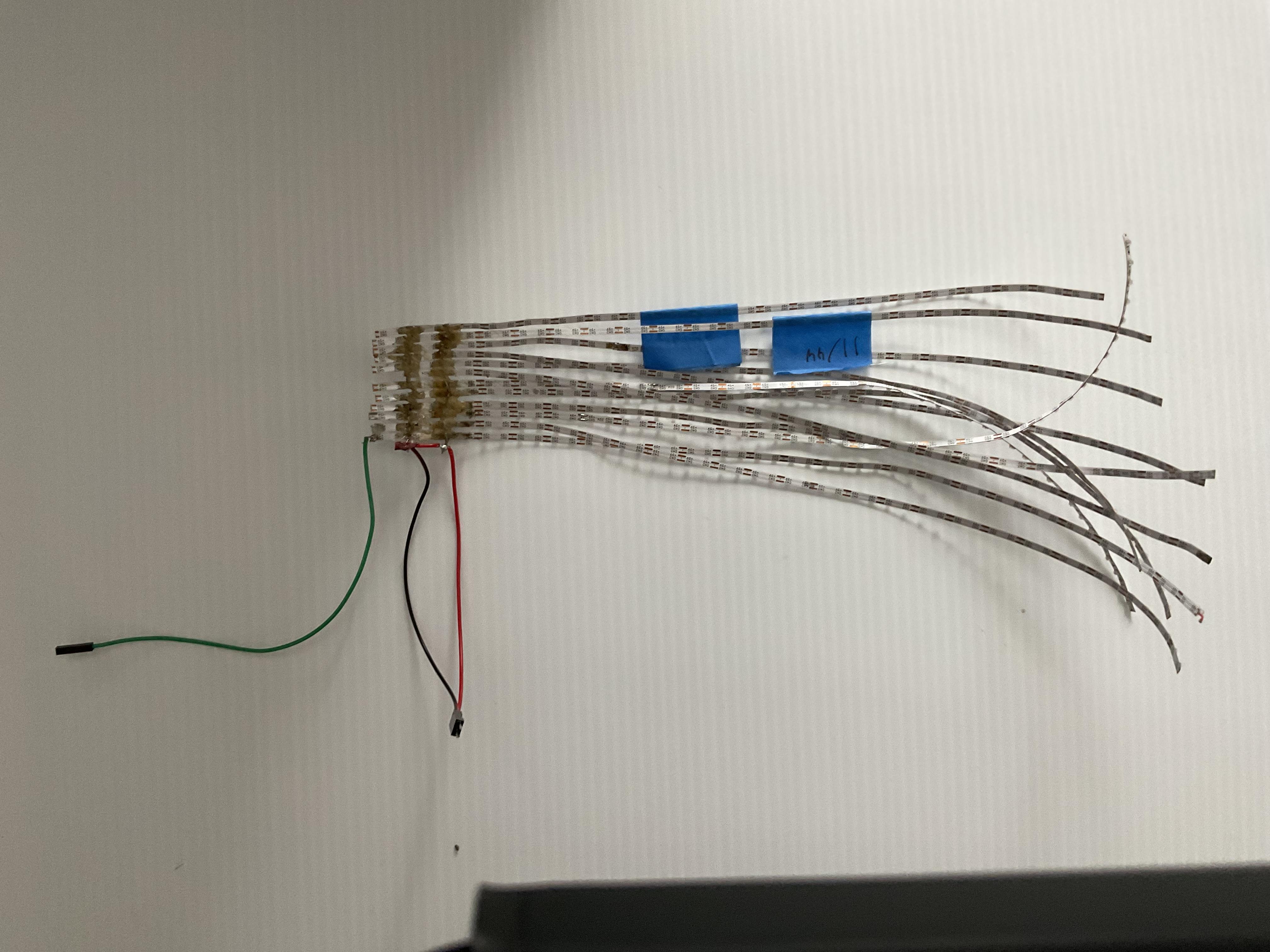

现在我需要焊接它们。焊接它们需要很长时间，因为铜焊盘太小了，不想与焊料粘合。我焊接了 2 排正极和负极的金属丝。为了防止短路，我使用了热胶作为绝缘材料。这比电线干净得多，但花了我更长的时间，因为我正在检查短路。我建议您仅在有万用表检查短路时才这样做。您可以使用电阻模式进行检查，将一个探头放在正极上，将一个探头放在负极上，如果显示 0 或发出哔哔声，则表示您短路。我还强烈建议您在数据板上镀锡，因为我没有这样做，这使得第 2 个焊接步骤非常困难。

## 第 16 步：动画
要开始编写动画代码，我需要弄清楚我想要多少个。开始时，我只有 4 个按钮，所以我只能做 4 个动画。我想要的第一个是螺旋模式，它基本上会螺旋出彩虹。然后我使用第二个按钮来制作淡化动画。这将形成每个级别的彩虹。接下来，我使用第 3 个按钮来制作烟花动画。这将是我的第一个复杂动画。我希望它看起来像烟花从底部开始，在空中飞翔，然后**。我通过将每个级别中的第一个 LED 变为白色半秒钟来做到这一点。当它上升时，我让它**并使用随机功能随机打开每个级别的 LED。因此，第一层会亮起，然后第二层会亮起，依此类推。在那之后，我真的很觉得我可以编码，所以我决定编写非常流行的表情符号。首先，我在眼睛上工作。我给出了一个我希望 LED 的位置。例如，我希望它是第 100 个 LED。然后为了让它来回移动，我使用了数学运算，让它移动那个 LED。然后我开始研究第二只眼睛和微笑。由于 LED 非常小，我决定让多个 LED 充当眼睛和微笑。因此，它不是为每只眼睛激活一个 LED，而是激活 5 个以产生一个更大的圆圈。
## 第 17 步：组装
我将向您展示如何组装它以及我遇到的一些问题。
我要警告你，组装起来非常非常困难。

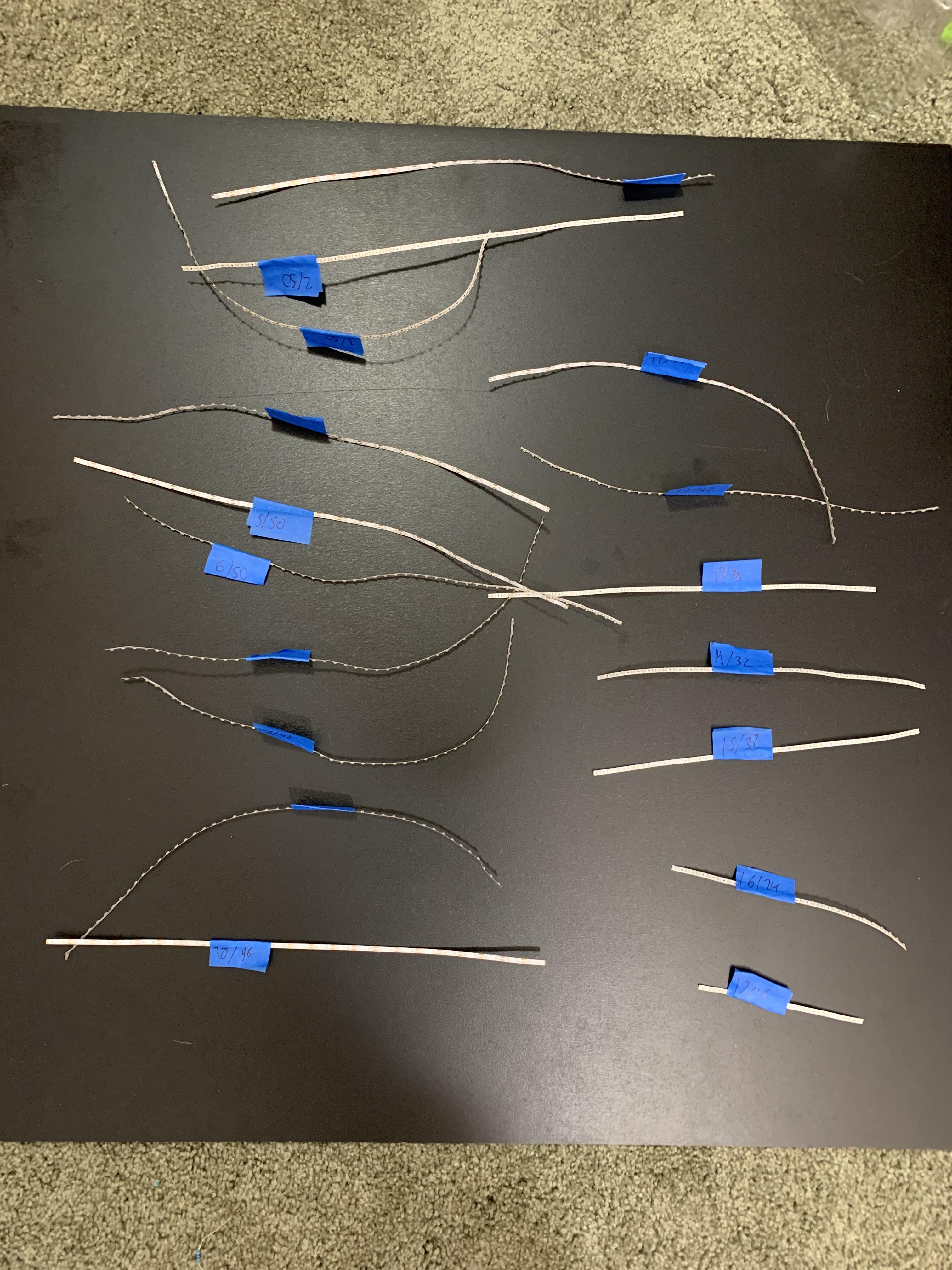

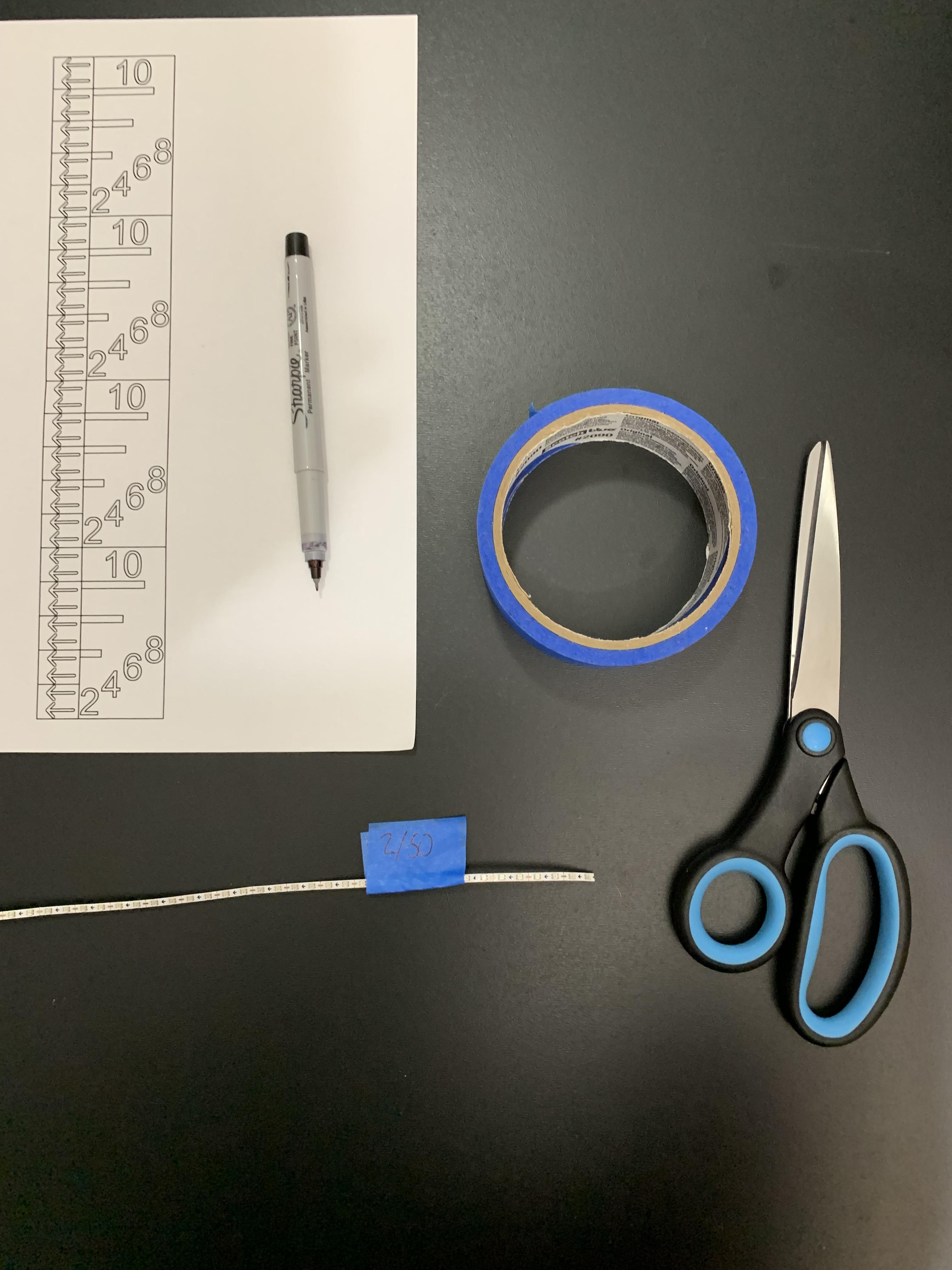

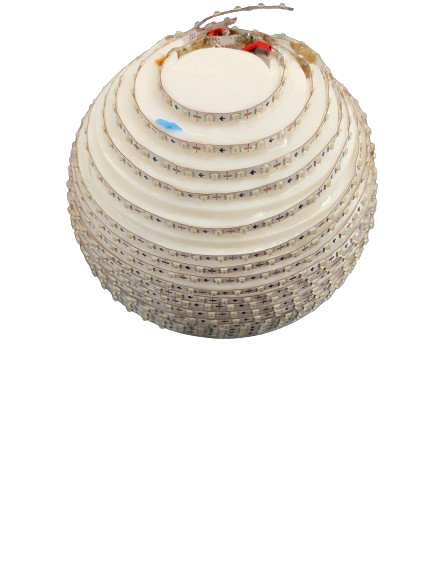

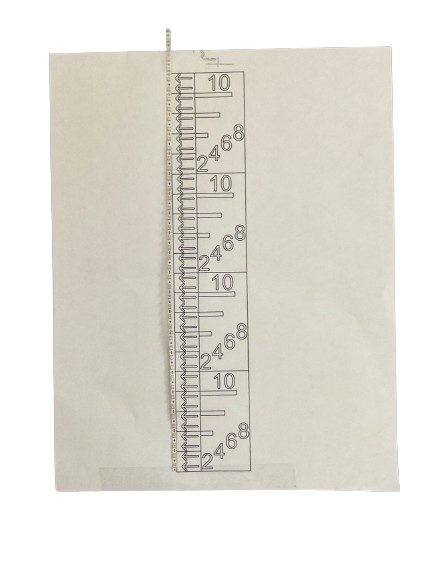

首先，我需要将 LED 切割成一定长度。切割时要小心，只在铜焊盘所在的地方切割。接下来，我需要获取每行上的 LED 数量。我没有单独计算每个 LED，而是在 fusion 中制作了一个模型来为您计算它们。我得到了一些尺寸，然后将其转换为 1：1 比例的图纸。一旦我打印出来（在纸上，而不是 3D 打印机上），我就得到了一个几乎完美对齐的复制品，它有多达 40 个 LED。这使得计数速度提高了一百万倍。然后，我用它们所在的行和 LED 的数量标记它们。我还建议将它们写在一张纸上。

## 第 15 步：最终代码
最后，我需要制作自己的代码。

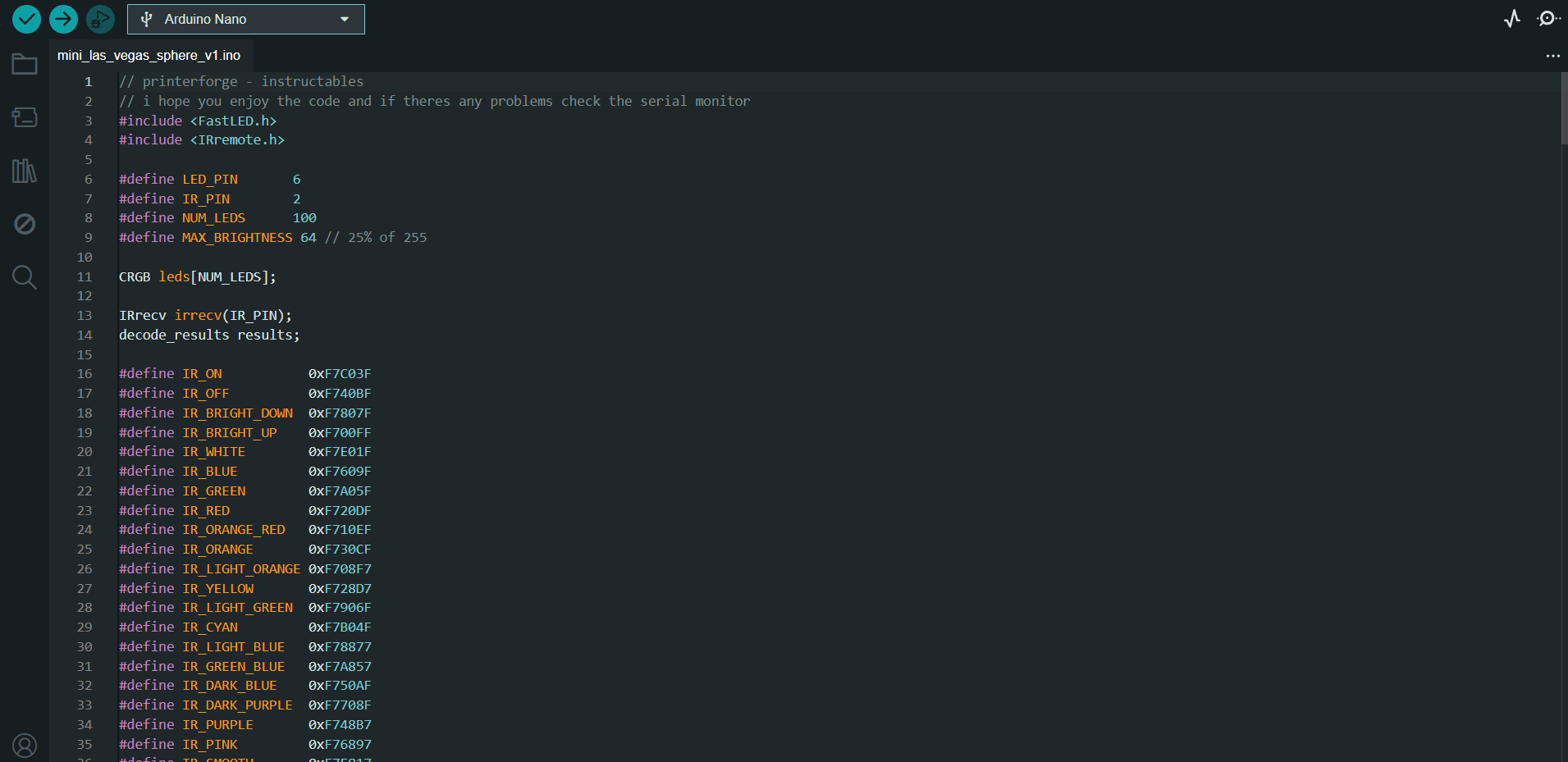

为了开始这段代码，我决定更改库，这使得编码变得更加容易。我选择了 fastLED 库，因为我看到了更多关于如何使用它的教程。我首先定义了我想要的所有变量，例如图钉。然后我定义了每行有多少个 LED。这为我提供了我想要的 LED 的捷径。如果我知道之前有多少个 LED，那么我不必计算每个 LED 的数量，那么我只需计算该行上的 LED 并将其他行相加。我还打开了我可以制作的新动画。接下来，我定义了每个 remote 值。现在我需要将其与 LED 灯条的 PWM 信号相关联。我通过使用 switch 语句来执行此作。它基本上是很多 if 语句，但要简化得多。例如，我的陈述是 “如果” 值 （变量） 正确 “然后” 做 “其他” 的事情。这是一个非常简化的用法，但还有许多其他情况可以使用它，您可以在此处找到更多详细信息。我本来打算制作没有图像的简单动画，但当我意识到编码是多么容易时，我决定添加一些。

## 第 14 步：电子表格

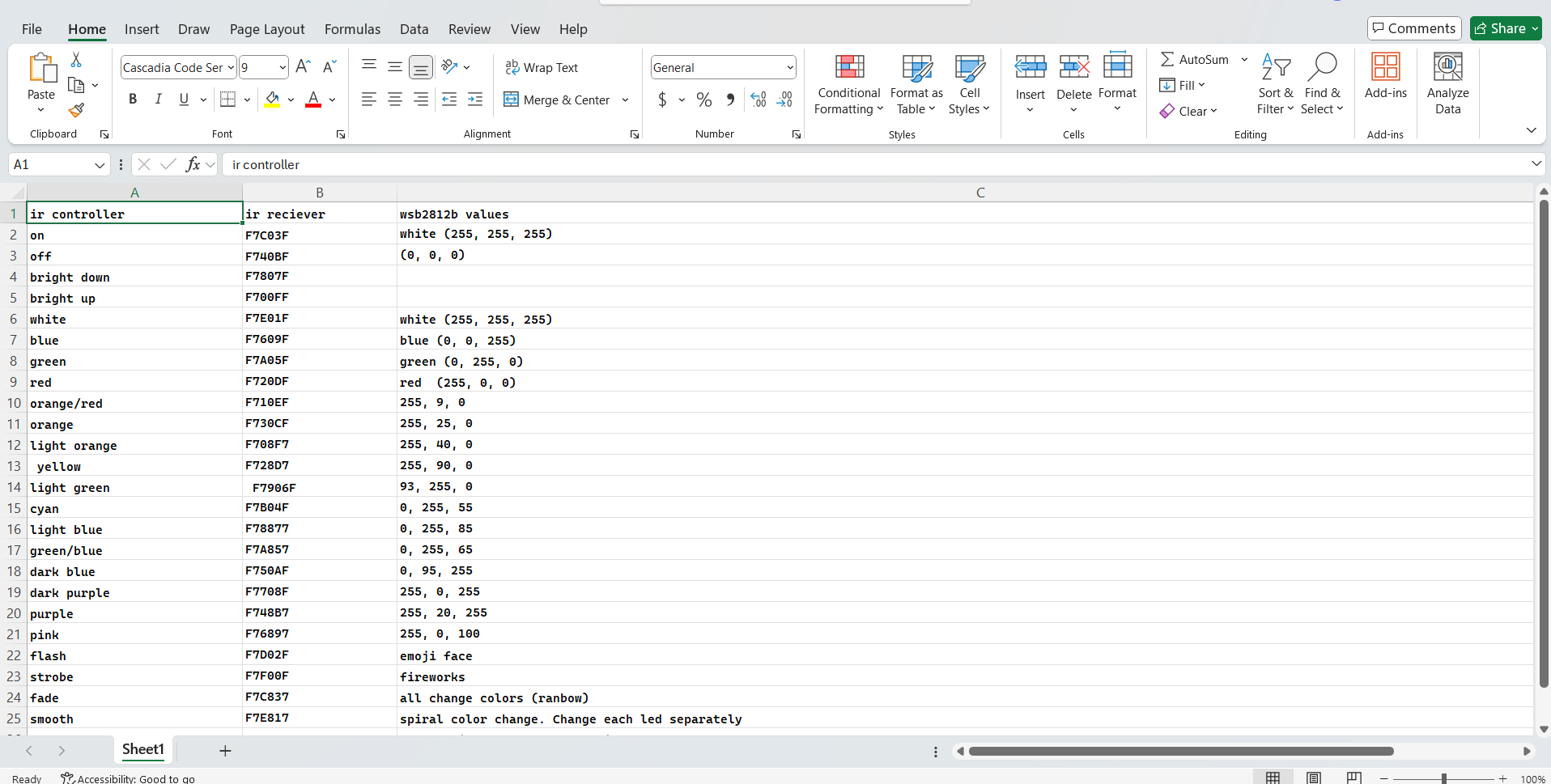

现在我记录了我的价值观。我喜欢使用电子表格，因为它们非常有条理。我首先标记了我所有的按钮。然后我在按钮旁边写下了我的值。现在我需要记录我的 PWM 值。首先，我将控制器上看到的颜色与我想要的 LED 灯条的颜色对齐。然后我读取串行监视器以查看它显示的颜色。它显示一个像 （255,255,0） 这样的输出是黄色的，然后我把它写在电子表格上。现在是制作真实代码的时候了。

## 第 13 步：代码设置
首先，我需要弄清楚我的 IR 接收器值或它发出的信号。我首先在此处使用了一些示例代码。该代码还有助于解释 IRremote 库的工作原理。现在我已经有了它为每个按钮发送的信号，然后我需要将其与 PWM 信号对齐。

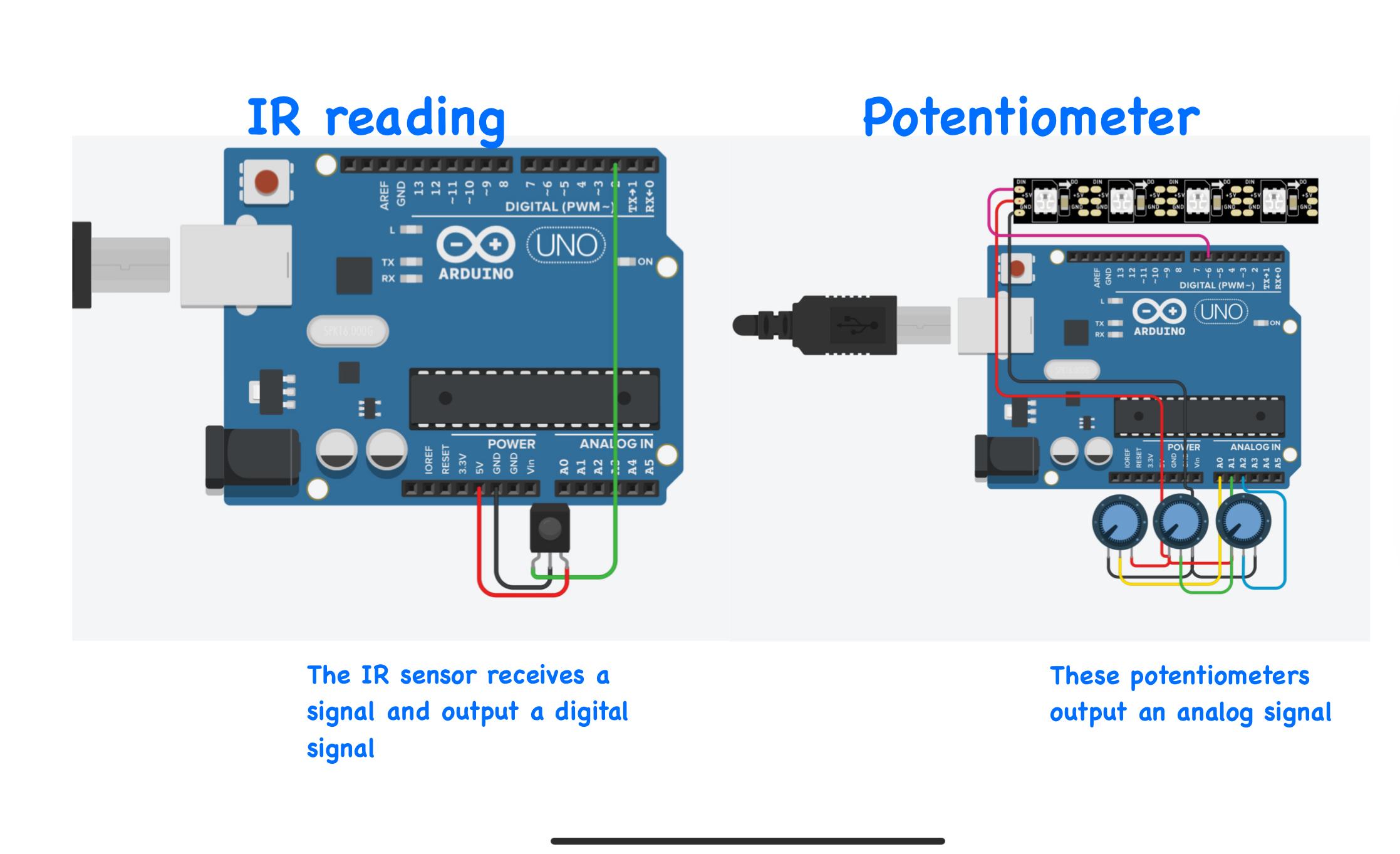

接下来，我需要写下我想要的颜色。由于我们解读颜色的方式都不同，因此我想将我在控制器上看到的颜色与我希望的 LED 灯条的颜色相匹配。为此，我编写了一些代码，其中使用了 3 个控制所有 3 种颜色的电位计。因此，一个电位计将控制红色的 R，另一个电位计将控制绿色的 G，最后相同的蓝色。然后，我让 Arduino Nano 发送 PWM 信号，该信号类似于 （0,0,0），这意味着 0 红色、绿色和蓝色，然后我可以创建我想制作的任何颜色。现在我需要记录这些值。
你可以看到我是如何在顶部连接它的。

## 第 12 步：最后的润色（建模）

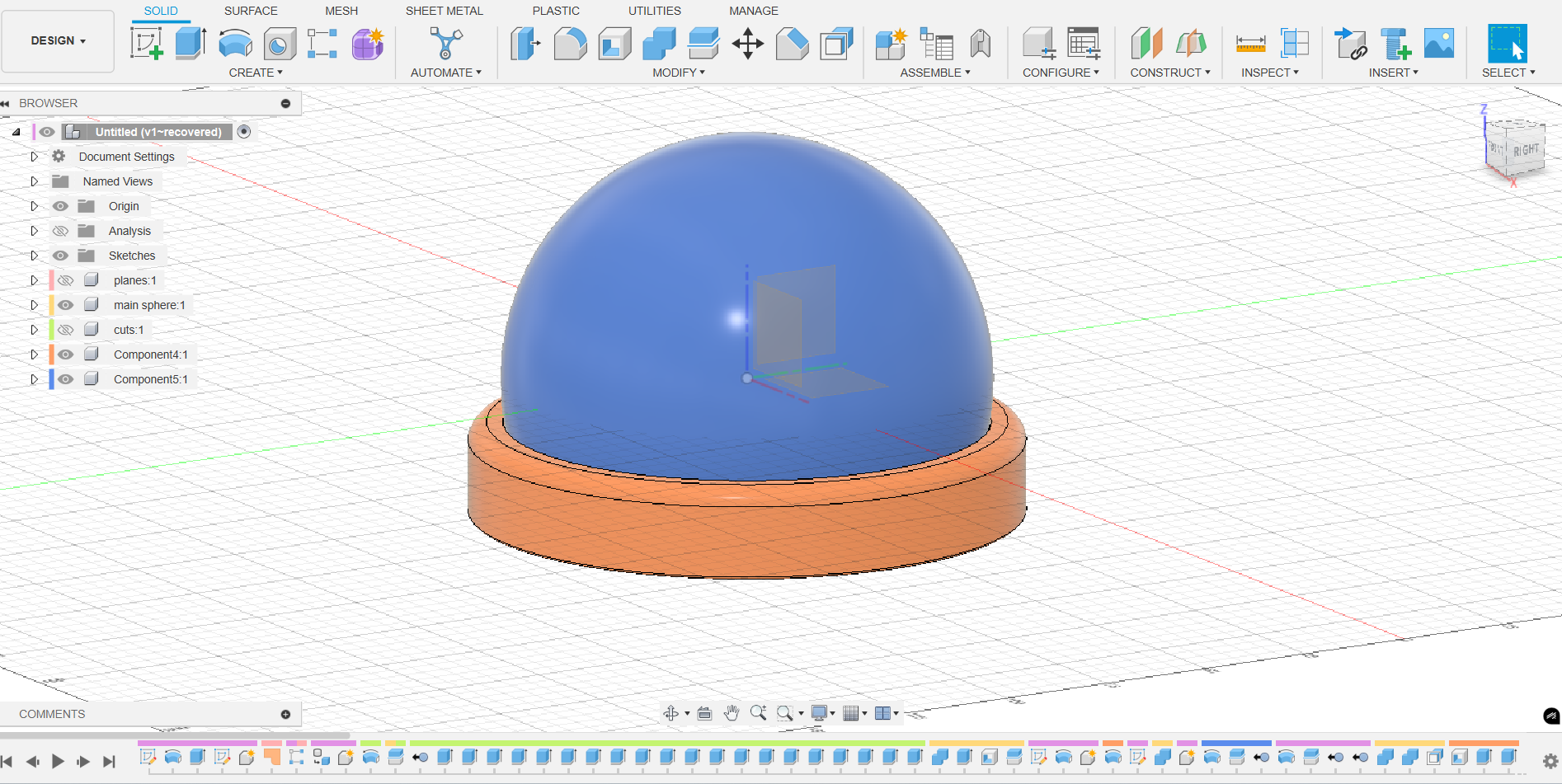

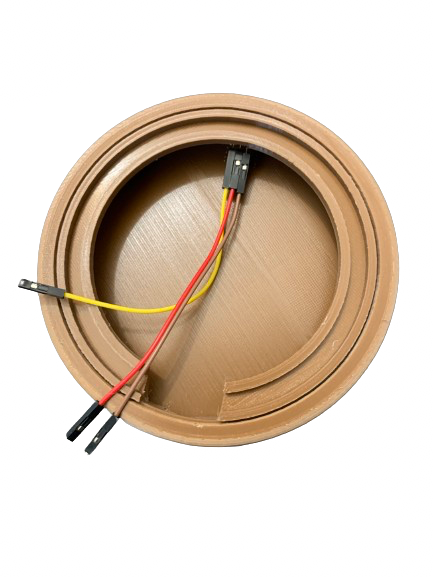

最后，我添加了其余的内容。这包括一个圆顶和一个支架。我还挖空了球体以减少细丝浪费并留出更多空间。我为插头添加了孔，并为 IR 接收器提供了一个位置。我本来打算让 IR 接收器曝光，但我觉得这会破坏美感。我决定把它藏在里面，但要靠近外面。最后，我在顶部和底部添加了一个圆角，使其更加光滑。

## 步骤 11：测量（建模）

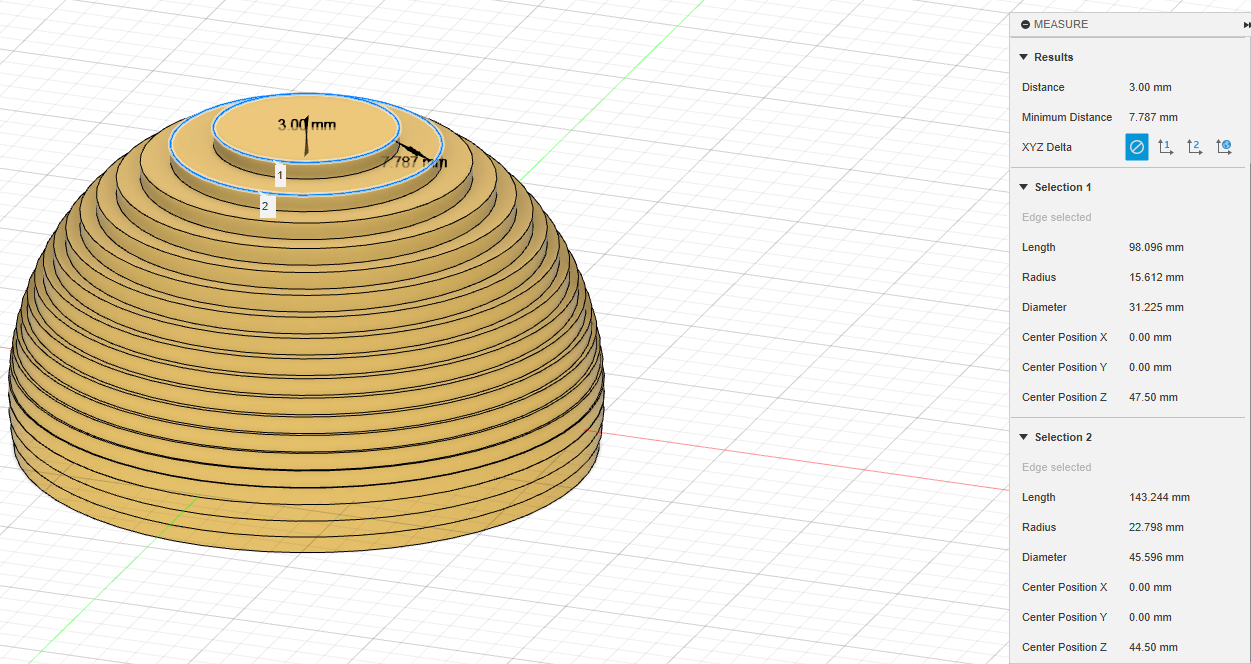

接下来，我需要测量地球仪，看看它是否足够小。正如我在第 5 步中所说，我需要确保球体不会使用太多 LED。为此，我必须测量球体上每个圆的周长，一旦我得到所有的测量值，它加起来就略高于 5.5 米，这太多了。我决定只切掉底部的第一部分，使其下降到略小于 5 米。

## 第 10 步：Lights_3（建模）

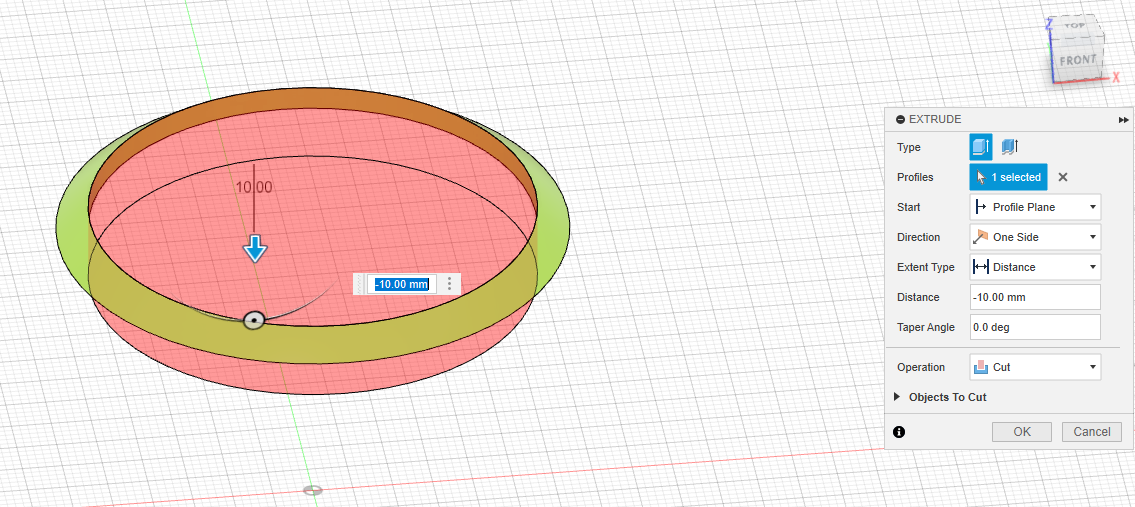

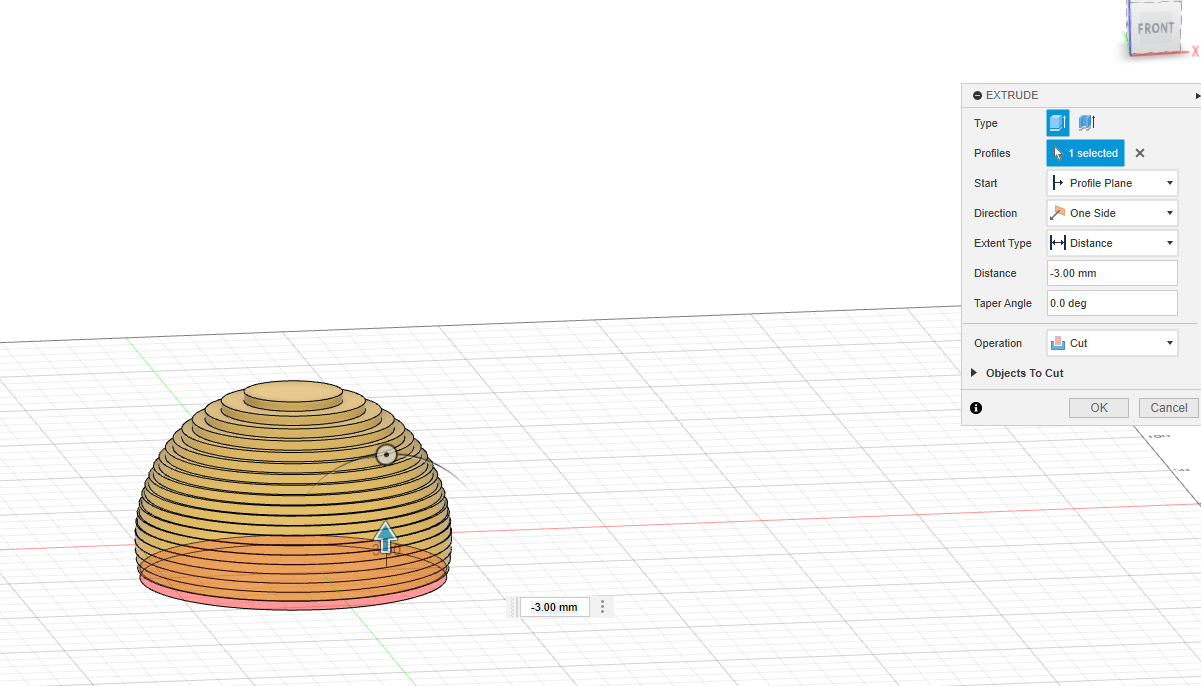

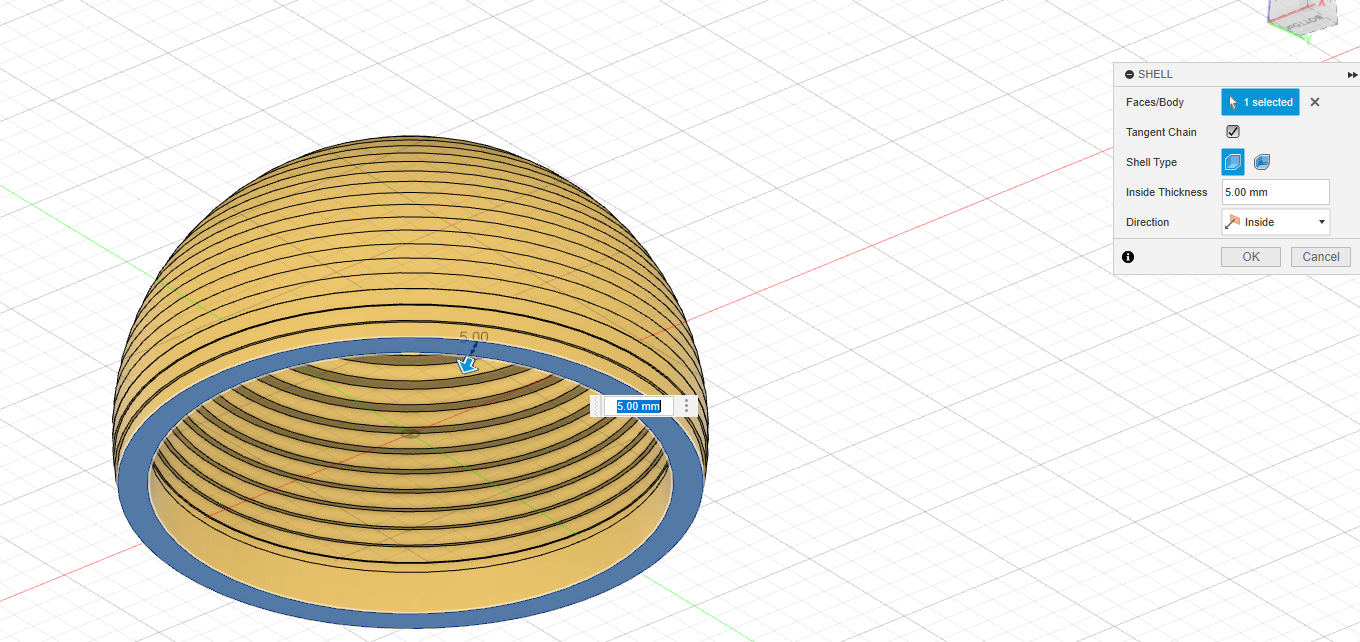

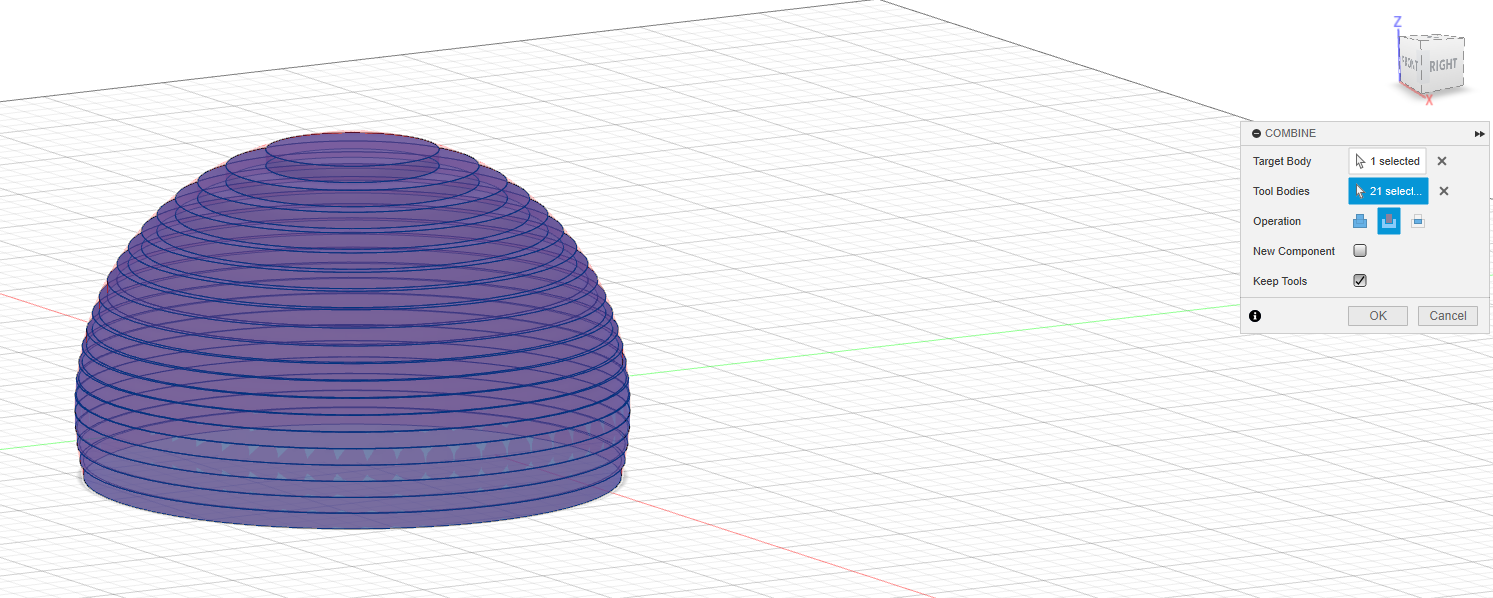

现在我需要挖空内部并将其与真正的球体相结合。我首先将切口挤出到我得到光滑边缘的地方。然后我对所有的切割都做了这个，最后我基本上得到了一个球体的外壳。最后，我使用剪切工具将其组合起来，它显示了我想要的结果。基本上是一个块状的球体。
造型灯总结
我基本上需要去除球体上的平滑度，以便为 LED 创建一个受控区域来包裹。我所做的是制作与球体一样光滑的物体。然后，我使用该对象从中心球体中切出，以创建一个块状且受控的球体。
我很想听听你是否对如何做到这一点有任何更好的想法，因为这可能比它需要的要复杂得多。

## 第 9 步：Lights_2（建模）

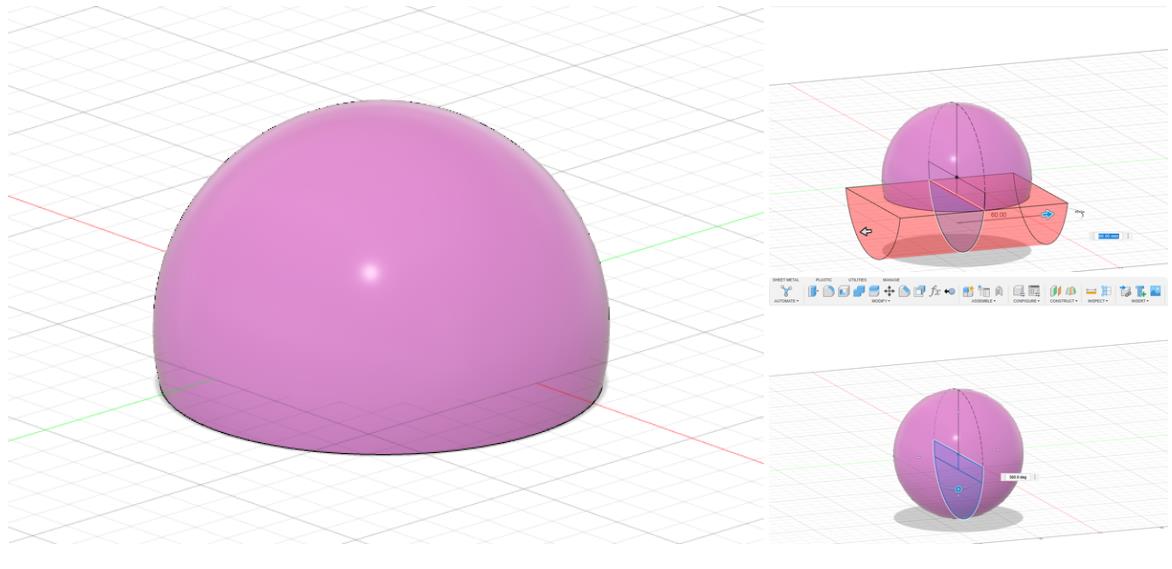

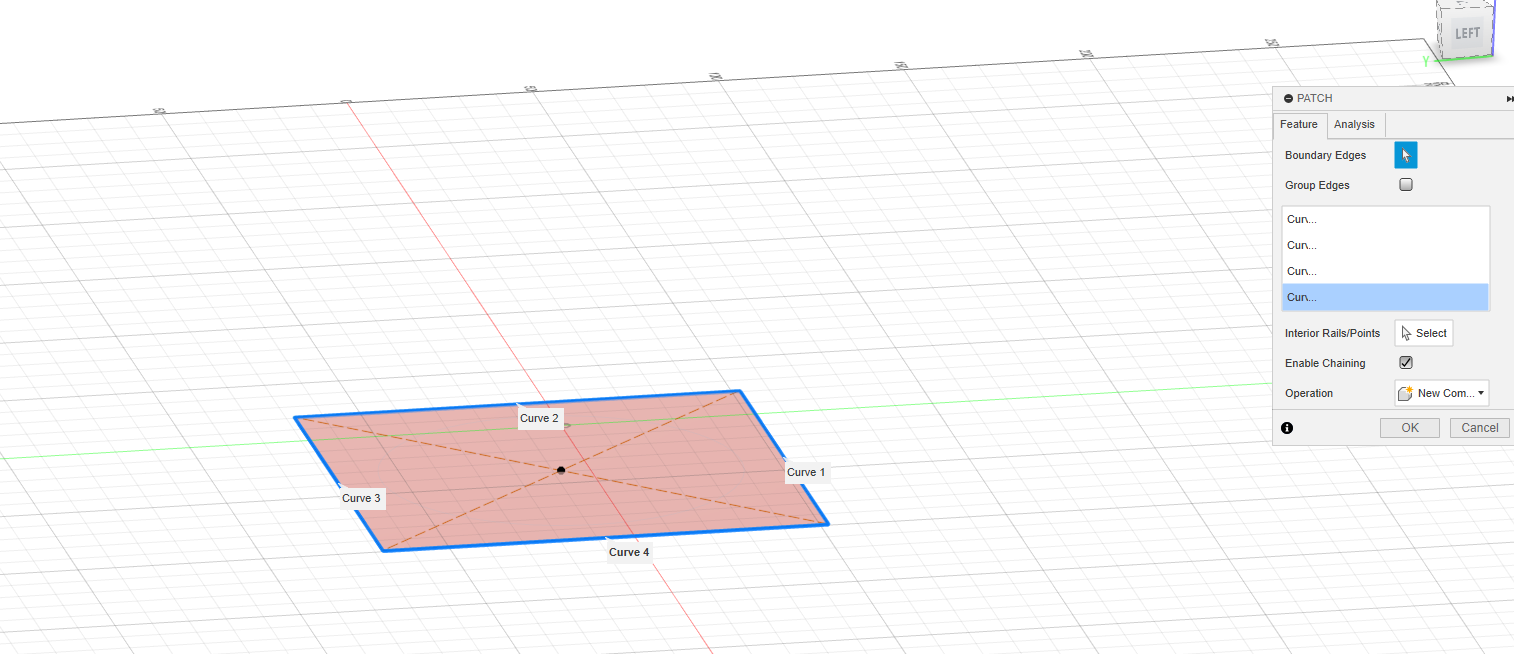

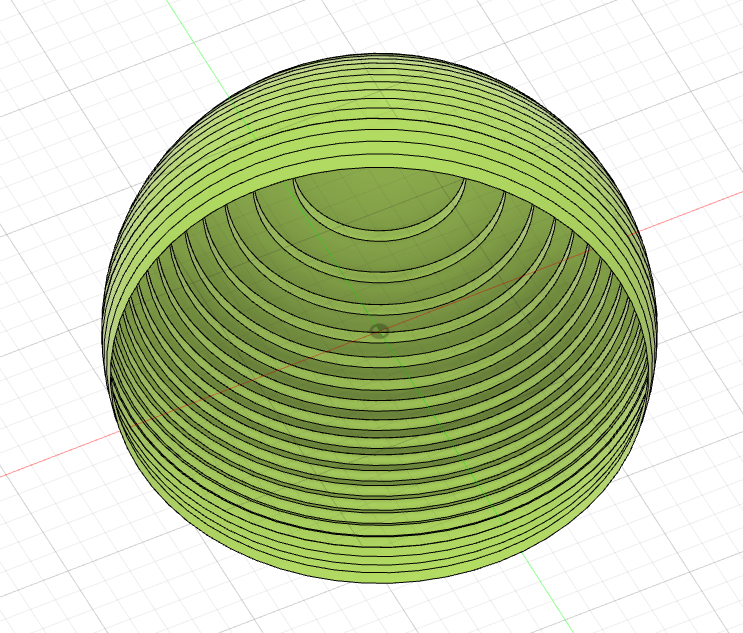

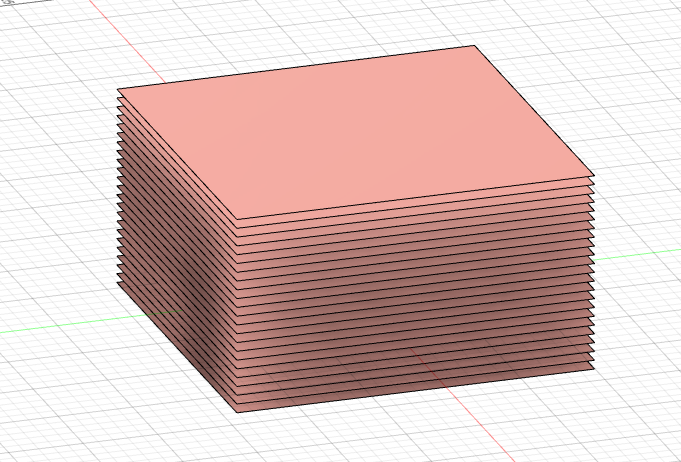

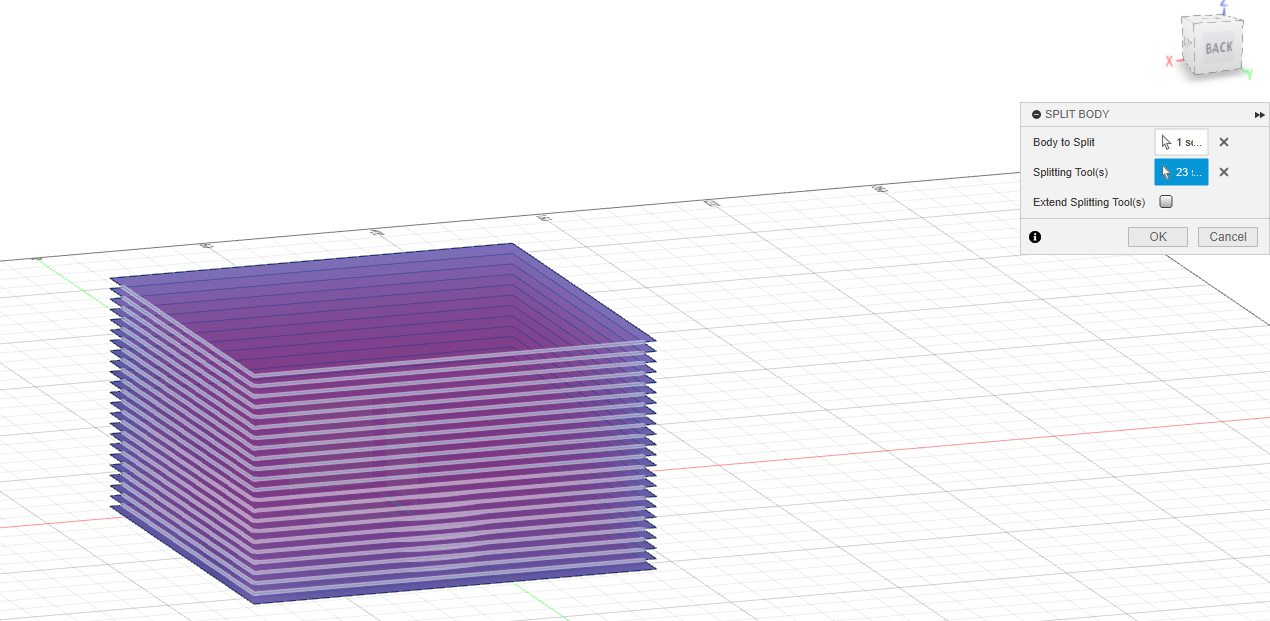

要做到这一点，我需要切割球体。我计划使用构造平面，但我意识到你不能对它们进行建模，这意味着切割模型需要很多时间。这里有一个关于它的论坛。我意识到我可以使用曲面工具进行图案设计。曲面建模是 Fusion 360 中的另一种建模类型，它进行 2D 建模而不是 3D 建模。我意识到我可以将曲面建模用作构造平面。这允许我像工作平面一样对表面进行图案化。然后，我切割模型以获得球体的一小部分。

## 第 8 步：灯光（建模）

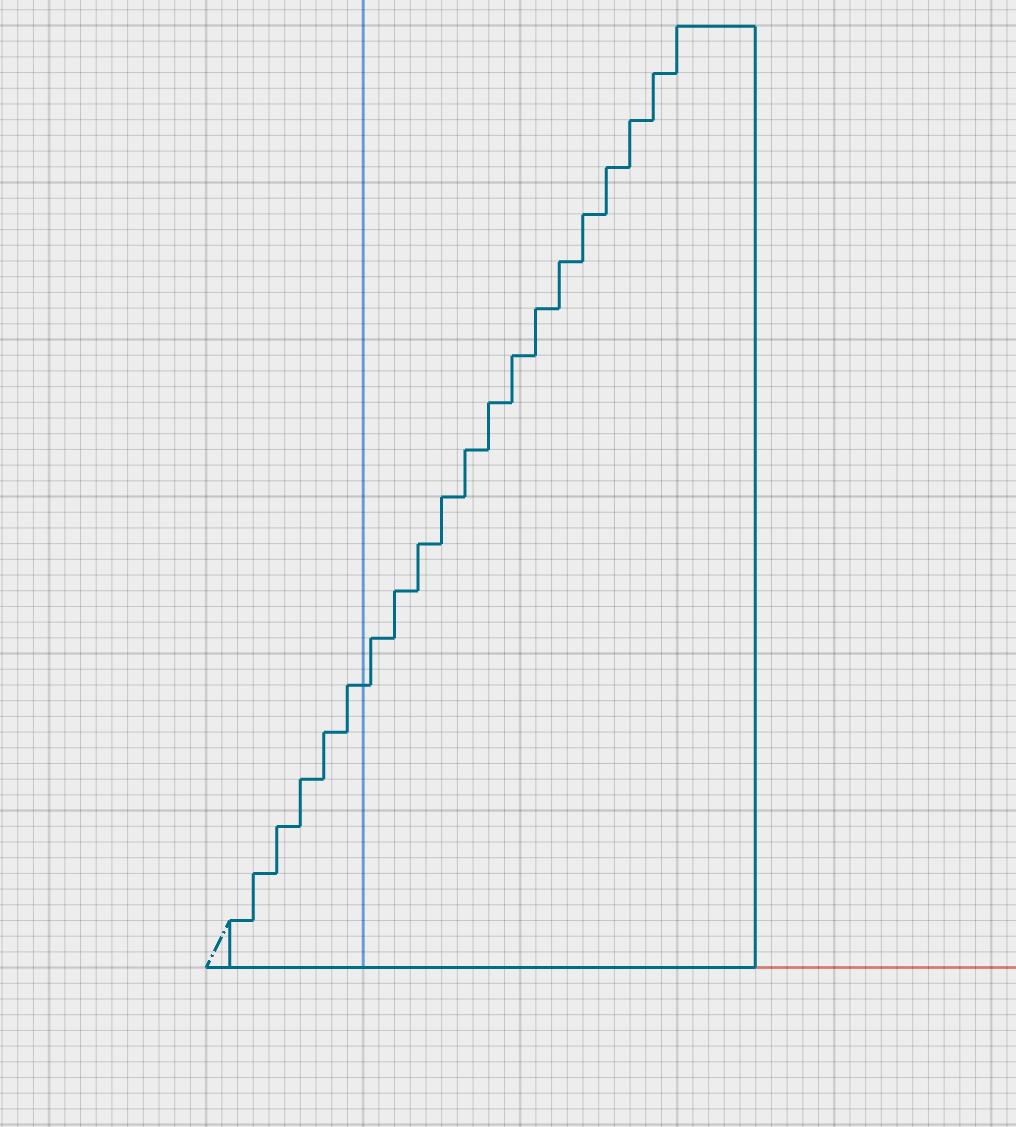

现在我需要弄清楚如何添加灯光。如果我只是将它们缠绕在球体上，就很难将它们保持在适当的位置，并且不会受到控制。我需要控制它，因为它看起来非常丑陋且非常难以编码。当我思考想法时，我想到创造像楼梯一样的线条。然而，当我制作时，我意识到楼梯的想法会让它看起来像一个圆锥体，而不是一个球体。那是因为球体形状是弯曲的，所以在某些部分它看起来几乎是直的，但越高，它开始向内弯曲。然后我想到了另一个想法，可以给出完美的水平线并创建一个球体。

## 第 6 步：草图/建模

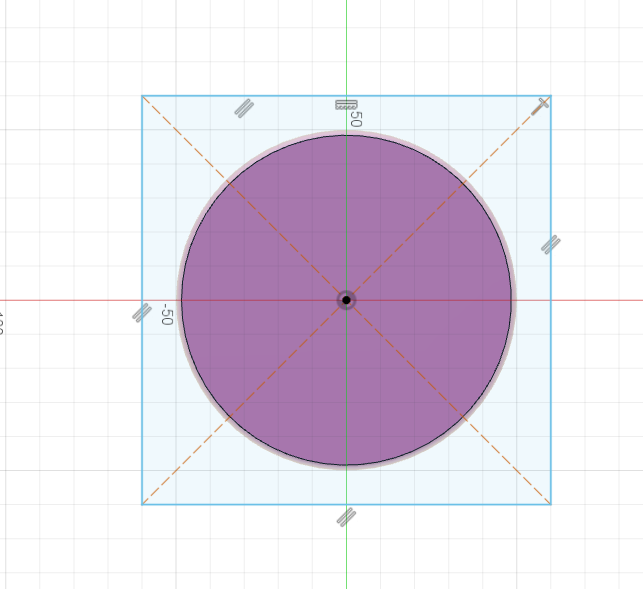

现在我有了草图，我不能有尺寸，因为我只需要反复试验球体需要多大。如果它太大了几毫米，那么所需的 LED 长度将显着增加。经过多次测试，我最终得到了一个 100 毫米的球体。它会有点小，但扩散器会让它看起来更大。现在我开始为我的第一张草图建模。
