行空板K10再体验 | 无线门铃
2025-05-316591
精华项目
AI 快速预览详细
本文介绍了如何使用行空板K10制作无线门铃。项目由户外端和室内端组成，户外端具有按铃、录制留言、播放留言的功能，室内端具有设置模式和留言提示的功能。器材清单包括行空板K10、数字按钮模块、存储卡、3P数据线和USB线。通过硬件连接、背景图制作、程序编写、结构设计及组装调试，最终完成了这个无线门铃项目。

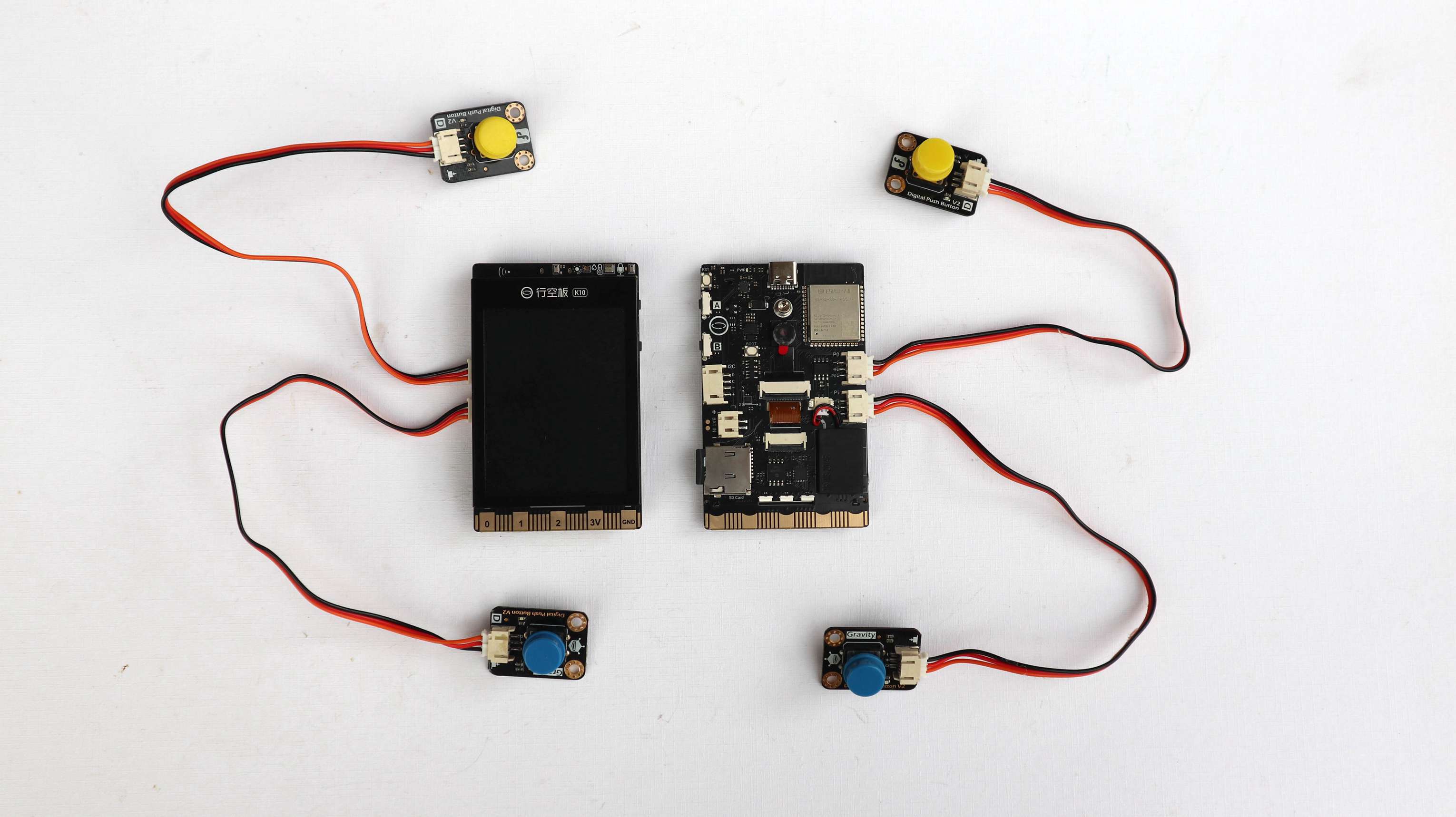

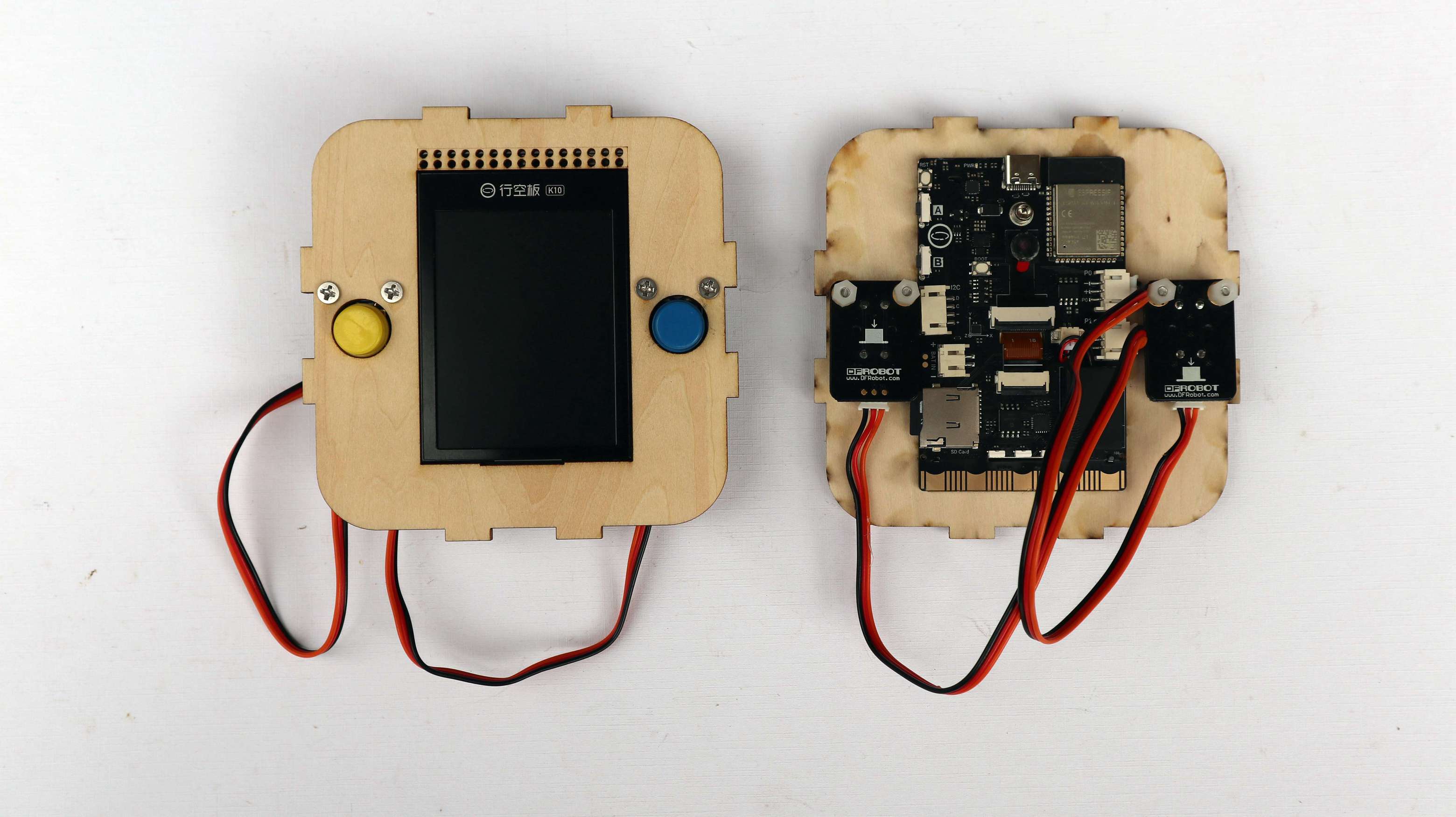

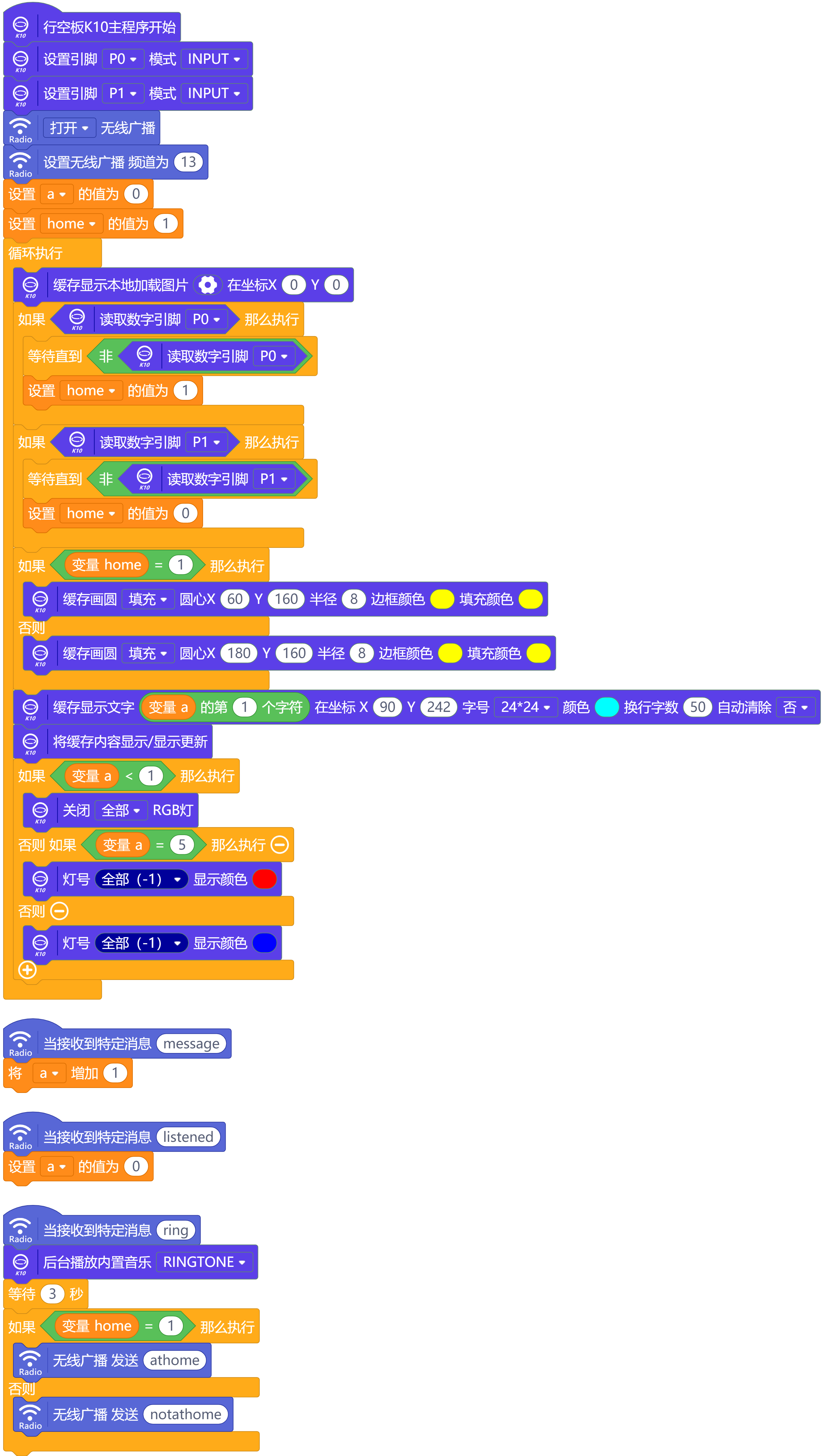

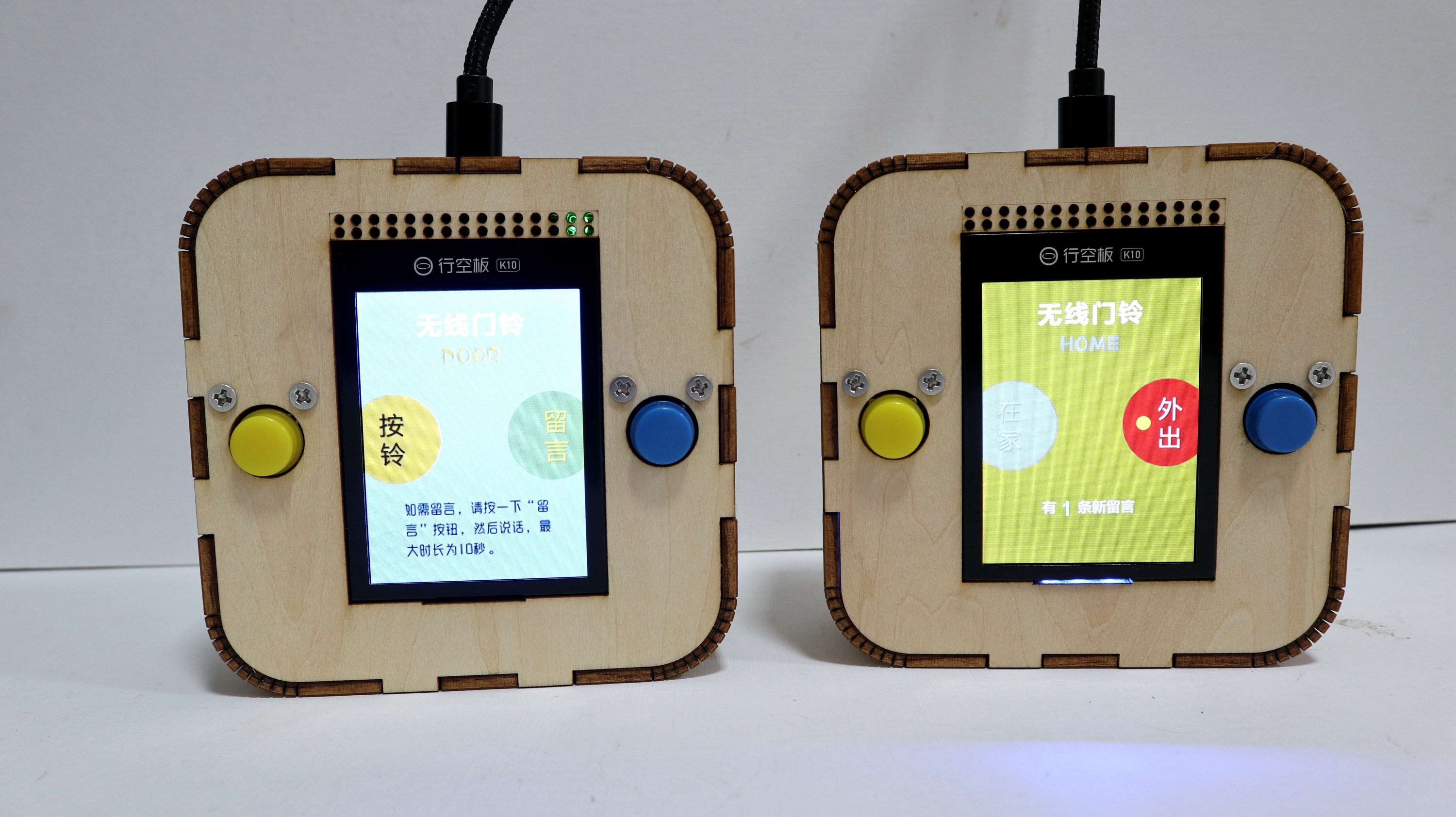

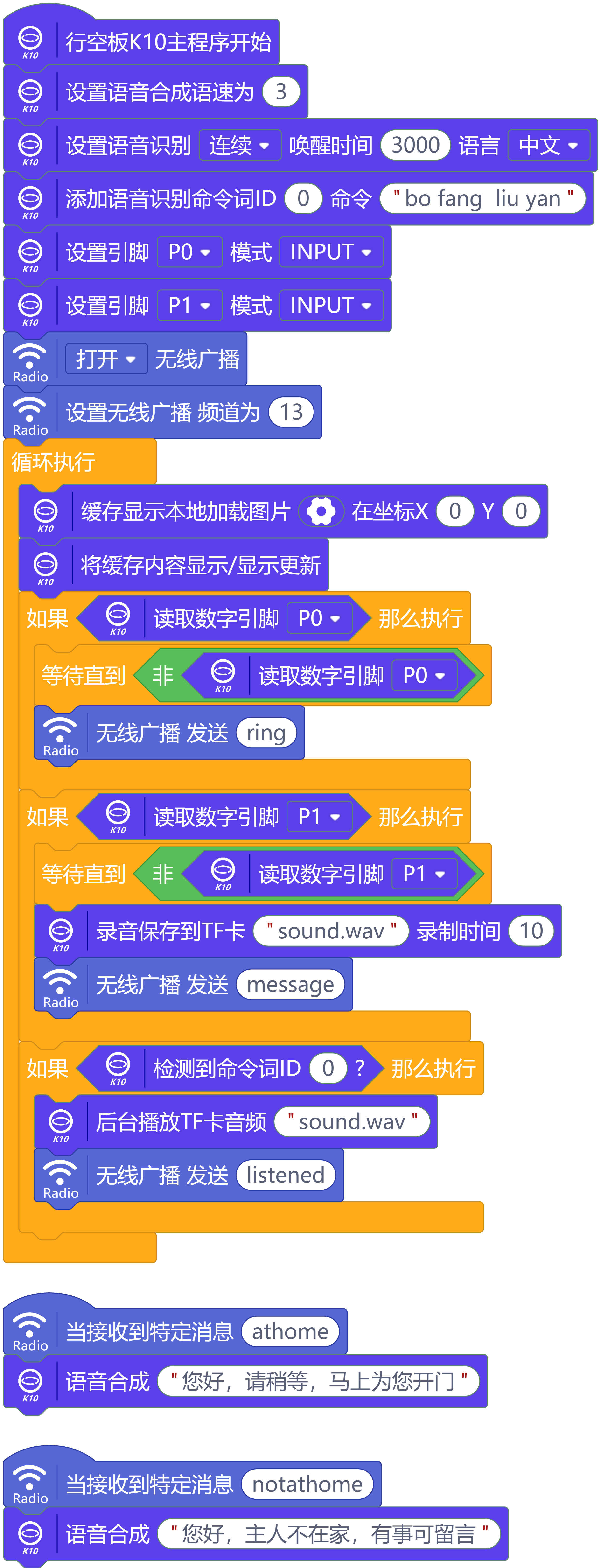

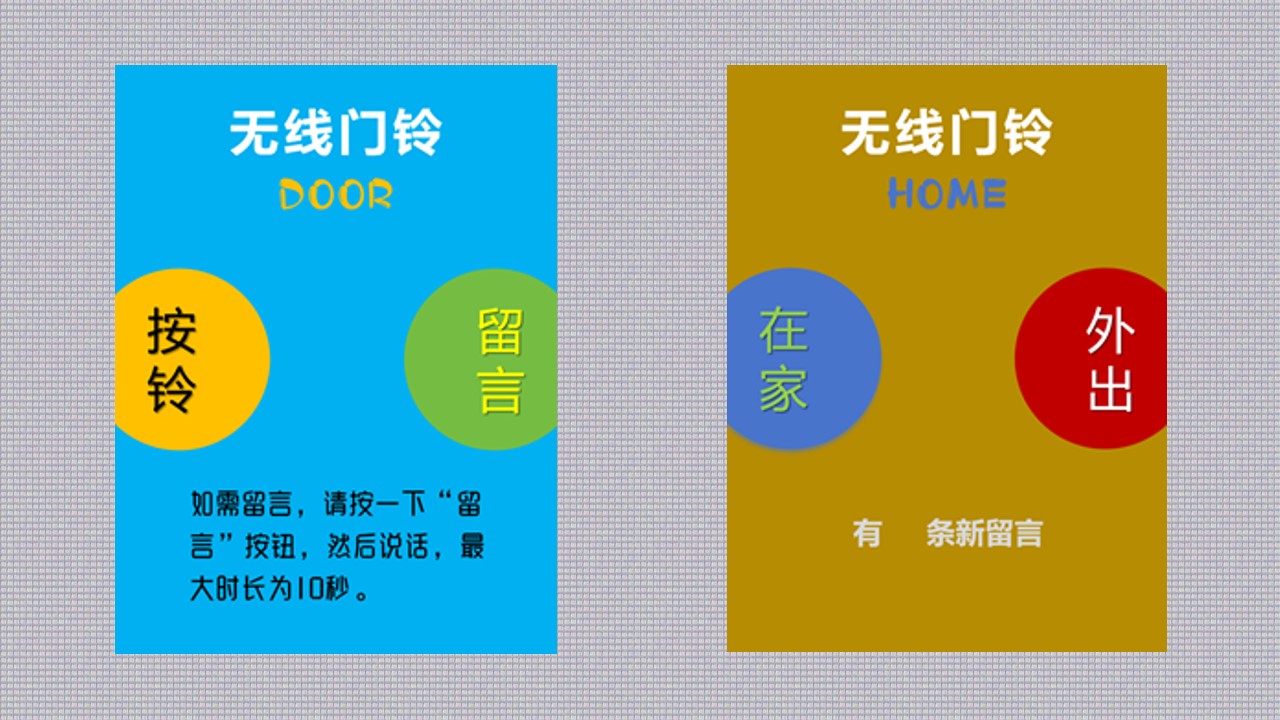

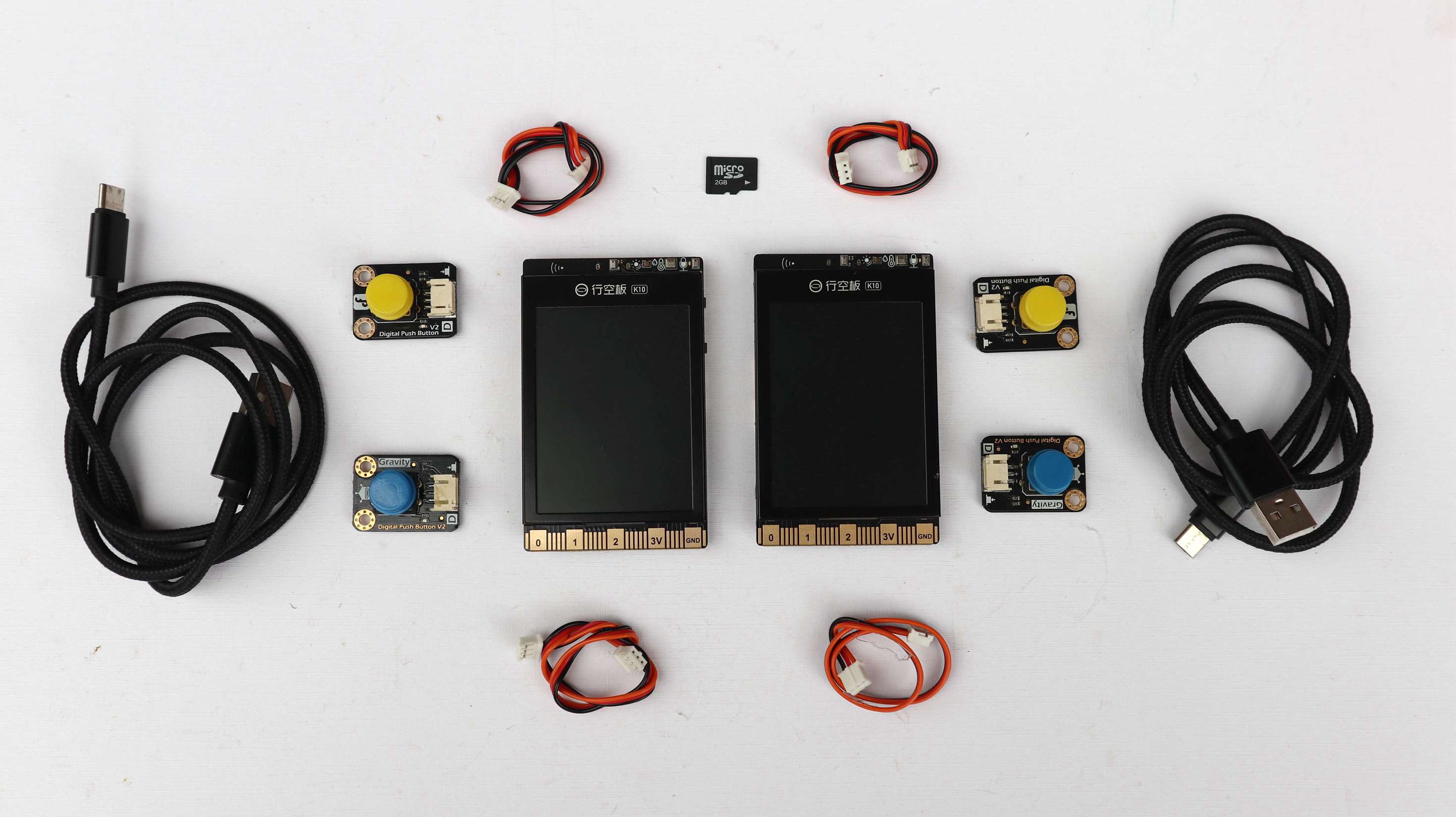

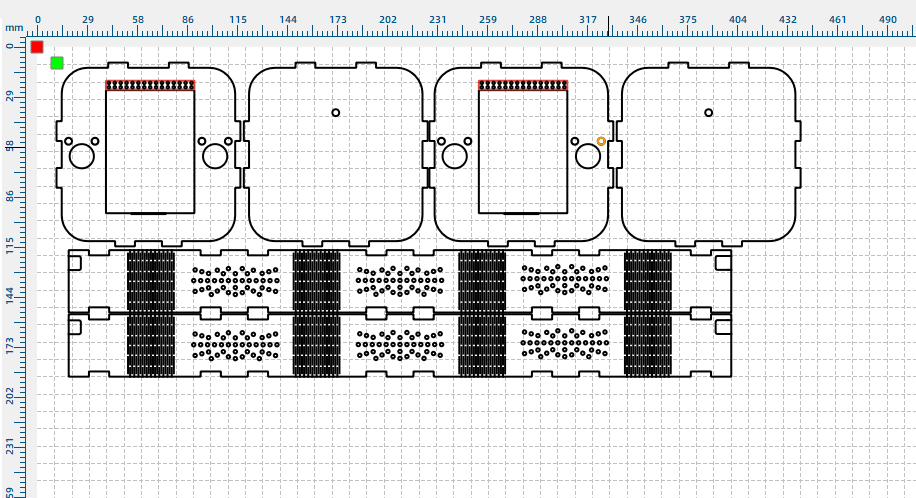

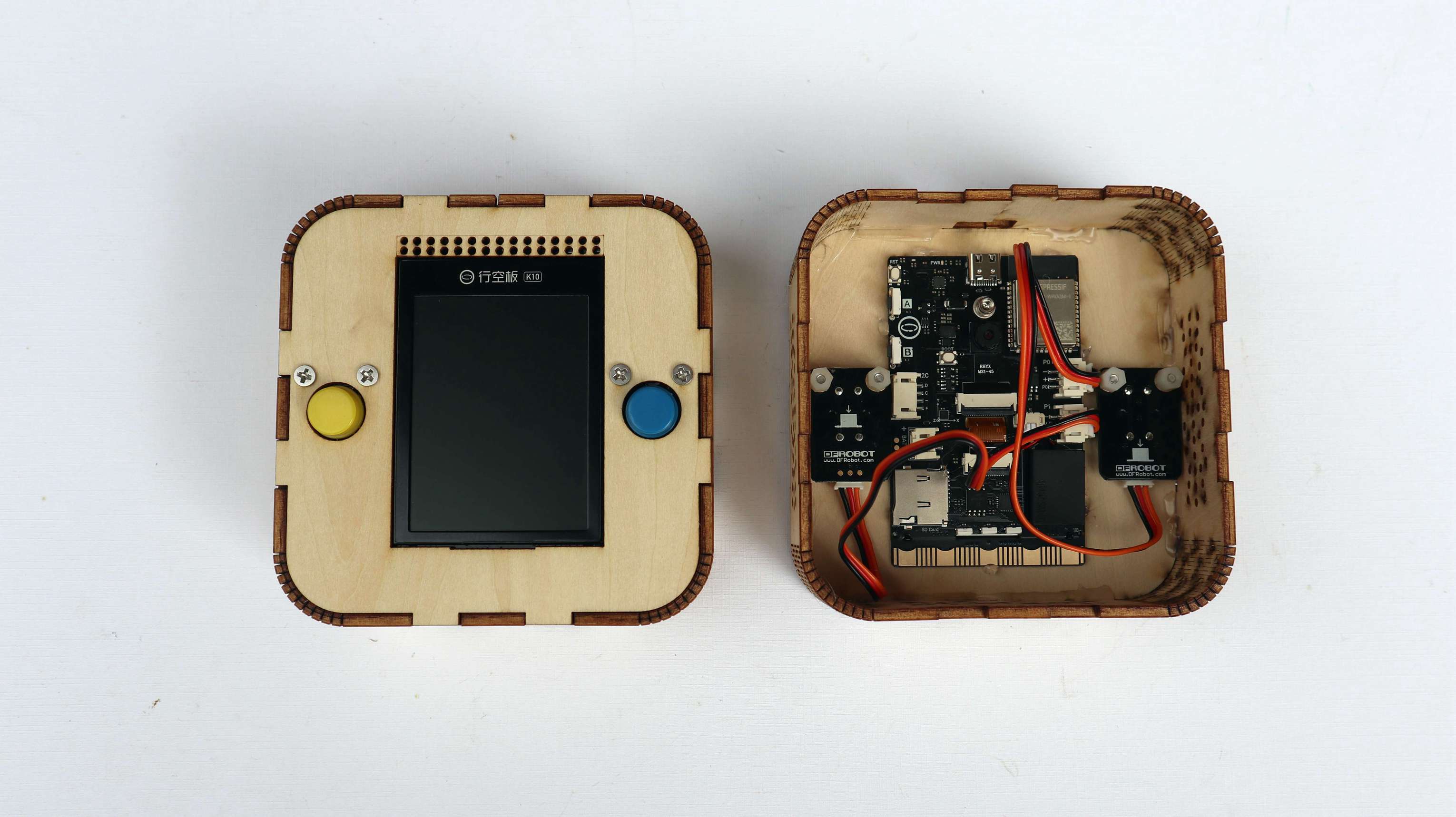

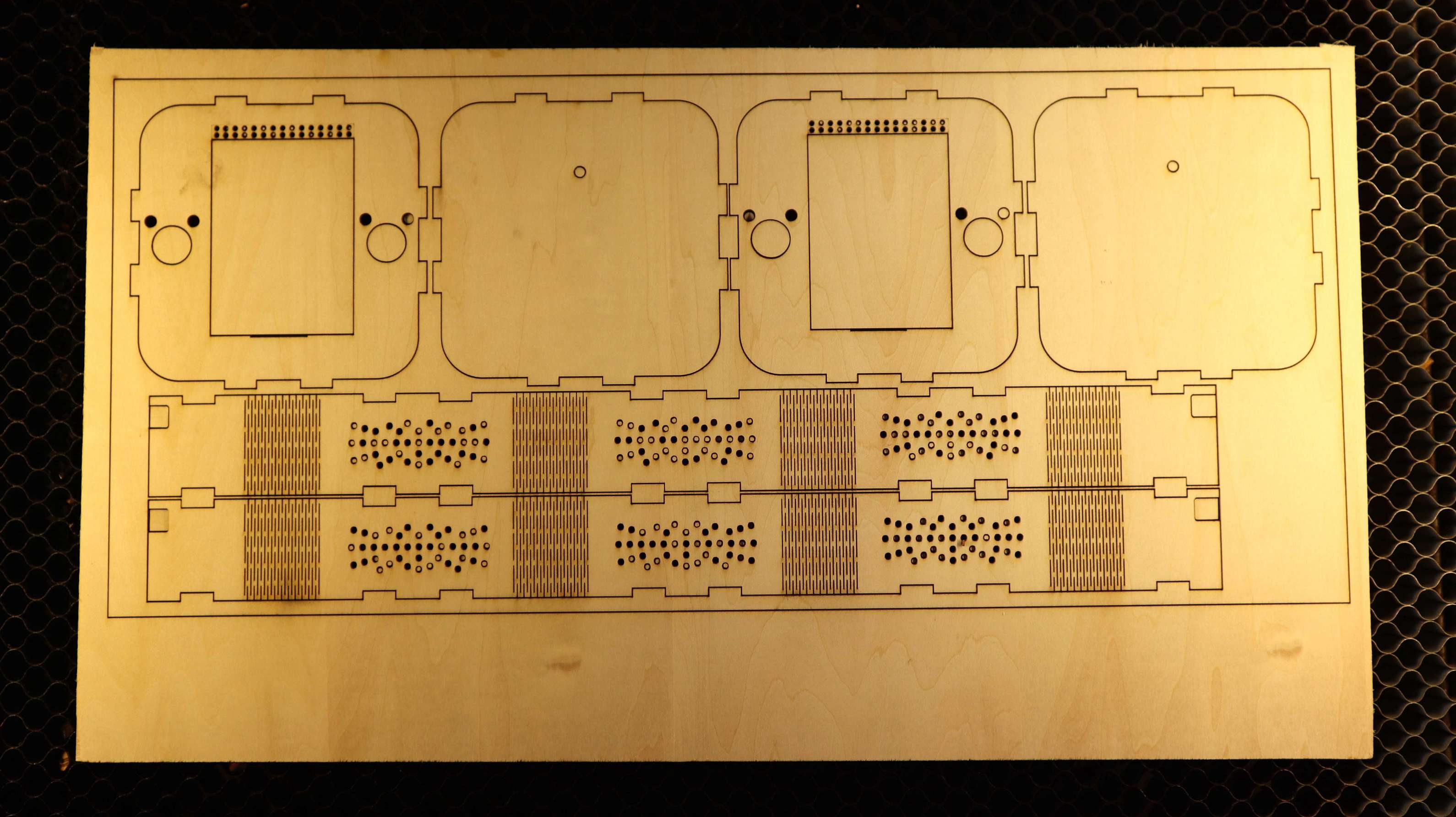

 行空板K10集成了丰富且实用的传感器和执行器，如音频录放模块、语音识别模块、语音合成模块、图形识别模块等。使用它去制作创客作品，大大减少了外接模块的麻烦，且降低了器材成本。曾经使用AI三剑客组合做过不少项目，但是难以避免使用多个串口或I2C设备的冲突问题。而使用行空板K10，却发现它们能“和平共处”了。 为了尽可能多用上一些集成的模块，但是又不想做得太复杂，所以制作了这个无线门铃项目。 【功能介绍】 无线门铃作品，由两个终端组成：一个是户外端（DOOR），一个是室内端（HOME）。 户外端有按铃、录制留言、播放留言的功能；室内端有设置模式（在家或外出）、留言提示的功能。 演示视频 【器材清单】  1. 行空板K10 2块 2. 数字按钮模块 2个 3. 存储卡 1张 4. 3P数据线 4条 5. USB线 2条 【制作过程】 一、硬件连接  两块主控板都是将数字按钮分别连接到P0、P1引脚。 将存储卡装在户外端的主控板上。 二、背景图制作  使用PPT制作软件绘制两张背景图片，导出为PNG格式文件。使用图片处理工具，将图片大小设为240*320。 三、编写程序  户外端程序  室内端程序 四、结构设计、加工  1. 使用LaserMaker软件进行激光切割建模。  2. 使用激光切割机进行切割加工，使用的材料为3mm厚的椴木板。 五、组装成型  1.装上数字按钮模块。  2.装上主控板，借助热熔胶固定。  3.装上侧板。  4.装上背板。 四、通电调试  【总结反思】 通过这件作品的制作，切实感受到了行空板的优点。如果采用以前的主控板制作，至少需要外接5个模块，那IO扩展板必不可少，程序可能没有那么顺利跑通，整体尺寸也将增大不少。 目前是只支持1条留言的录制和播放，但这肯定不够理想。最初是想能够实现存储并播放多条录音，但是遇到了一些问题，耗费了很长时间都没有解决，还需要再学习、再尝试。 |
