【Arduino 动手做】16x16 LED 矩阵上的 ESP8266 文字时钟
2025-06-101419
AI 快速预览详细
本文介绍了如何使用ESP8266微控制器和16x16 LED矩阵制作文字时钟。这种时钟通过一组文字来显示当前时间，适合零基础新手和STEM教育。硬件清单包括LED矩阵和ESP8266微控制器，最终效果是能够清晰地展示当前时间。
|
文字时钟是一种特殊类型的时钟，其中当前时间在一组可以显示任何可能时间的文字中突出显示。 文字时钟是一种特殊的时钟，它用一组文字突出显示当前时间，这些文字可以显示任何可能的时间。有很多项目是用微控制器制作这种时钟的，通常最难的部分是“显示屏”，它由大量的LED、连接LED和控制器的众多连接线和电线组成，最后是表壳的机械性能。  |
【Arduino 动手做】16x16 LED 矩阵上的 ESP8266 文字时钟
项目链接：https://www.hackster.io/mircemk/ ... 6-led-matrix-91cc9b
项目作者：北马其顿 米尔塞姆克（Mirko Pavleski）
项目视频 ：https://www.youtube.com/watch?v=k_Eh3fo5FgE
项目代码：https://www.hackster.io/code_files/641091/download
3D 文件：https://www.printables.com/model ... -led-matrix?lang=en
https://hacksterio.s3.amazonaws. ... ille_MVE45yJRIo.stl
文字面板：https://hacksterio.s3.amazonaws.com/uploads/attachments/1573828/16x16cm_for_print_RPIt1Gn6YN. bmp
现在让我们看看该设备是如何工作的：

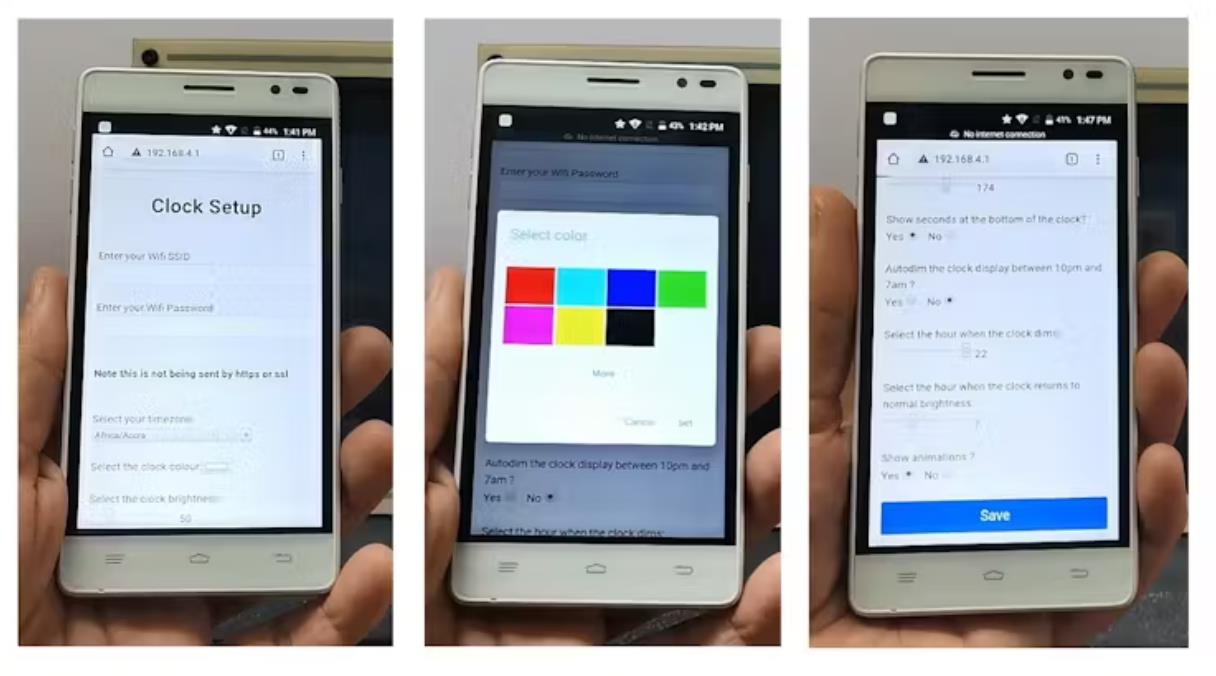

首次打开时钟时，屏幕上没有任何显示，设备处于接入点模式。现在我们需要通过 Wi-Fi 连接到这个接入点，其 SSID 为“时钟设置 192.168.4.1”，密码为“thirdstroke”。接下来，我们需要将 Web 浏览器指向 192.168.4.1，然后我们将看到一个 Web 界面，我们可以在其中执行以下操作：
输入无线网络名称
输入wifi密码
选择我们的时区
选择时钟文本的颜色
控制时钟上是否显示秒数
控制时钟在夜间是否变暗
自定义调暗和重新调亮的时间（以防打扰您的睡眠）
控制是否显示动画
最后，我们点击“保存”，时钟将重新启动并使用这些设置。如果我们想要更改这些设置，请按住按钮超过 5 秒，这会将设备重置回接入点模式，以便我们访问 Web 界面并更改设置。最后，我们可以得出结论：这是一个很棒的项目，即使是初学者也可以完成，因为它包含的组件很少，并且不需要任何调整或修改代码。

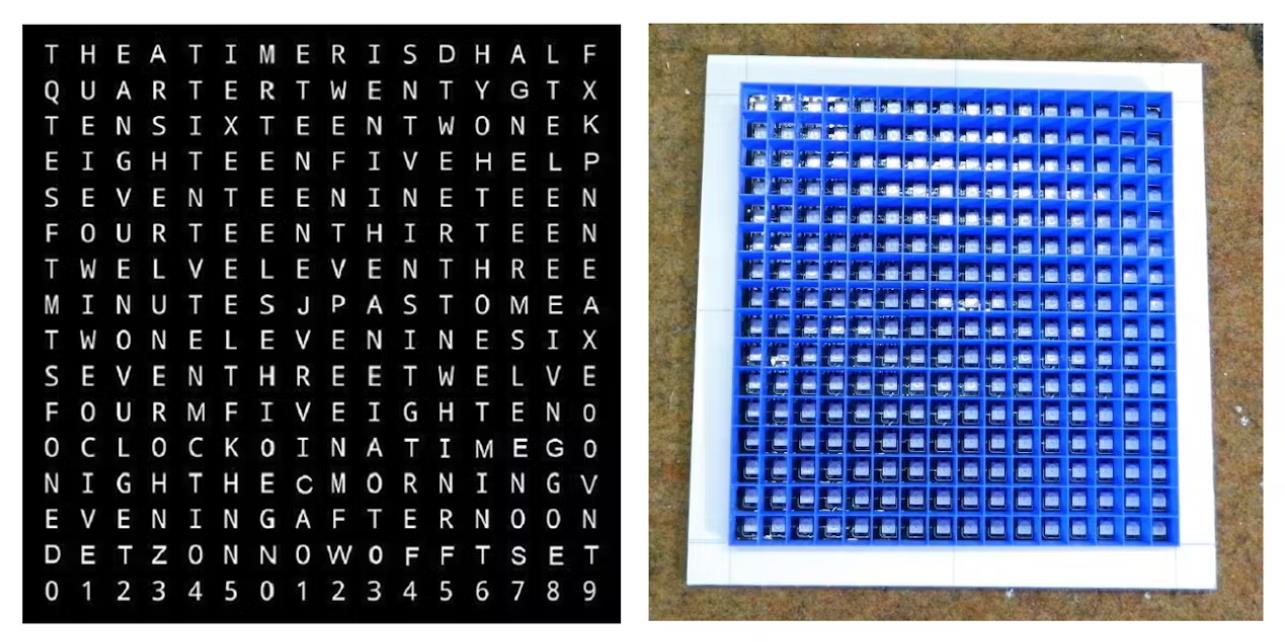

（https://www.printables.com/en/model/270025-word-clock-based-on-led-matrix ）。我以稍微不同的方式制作了这部分，使用了 3D 打印网格和可以在普通激光打印机上打印的纸质掩模。
时钟通过 NTP 服务器在互联网上自动设置，其余选项和设置则使用美观的 Web 界面。

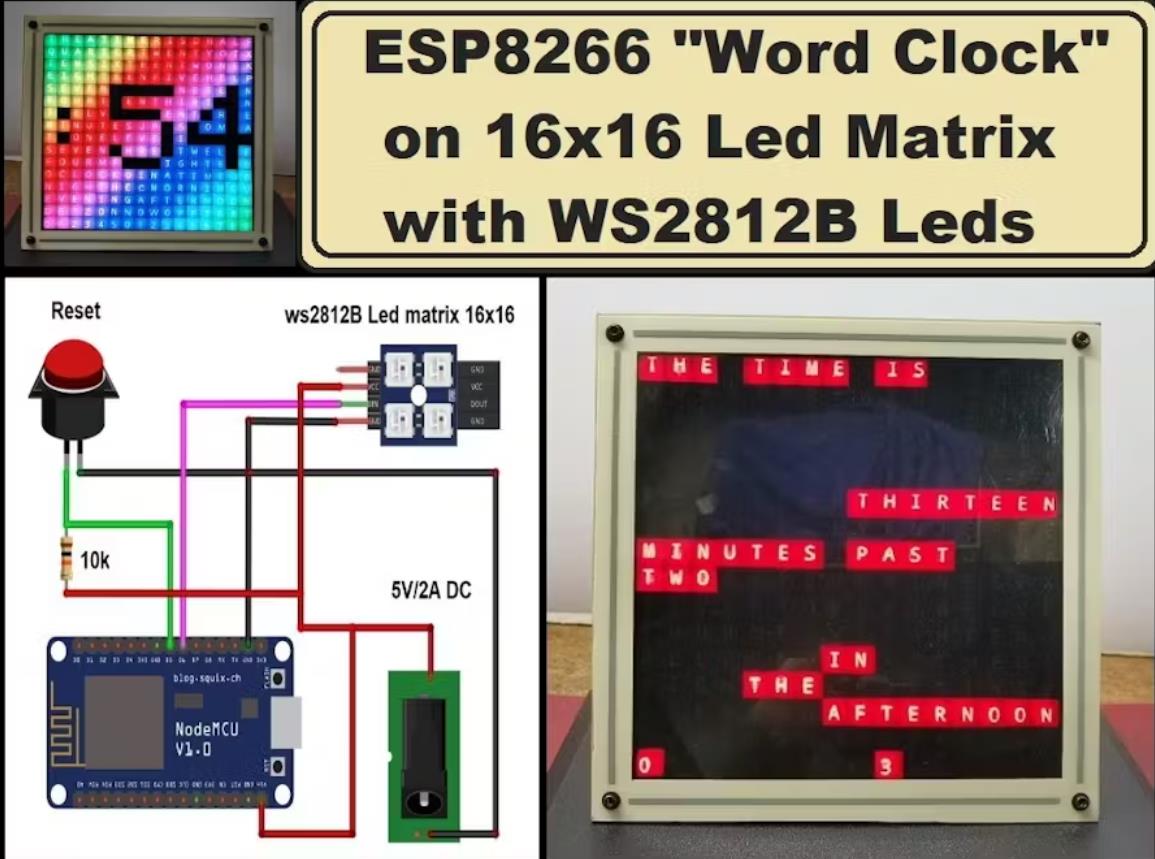

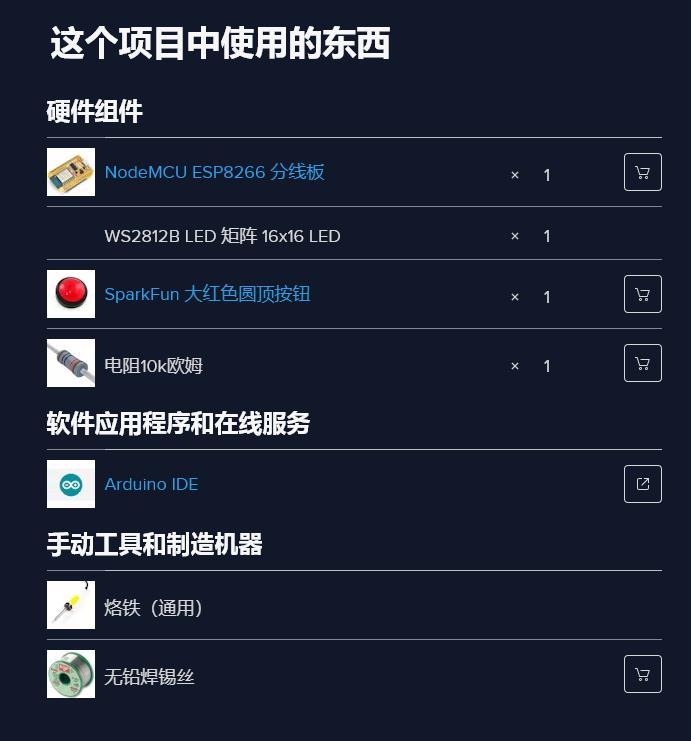

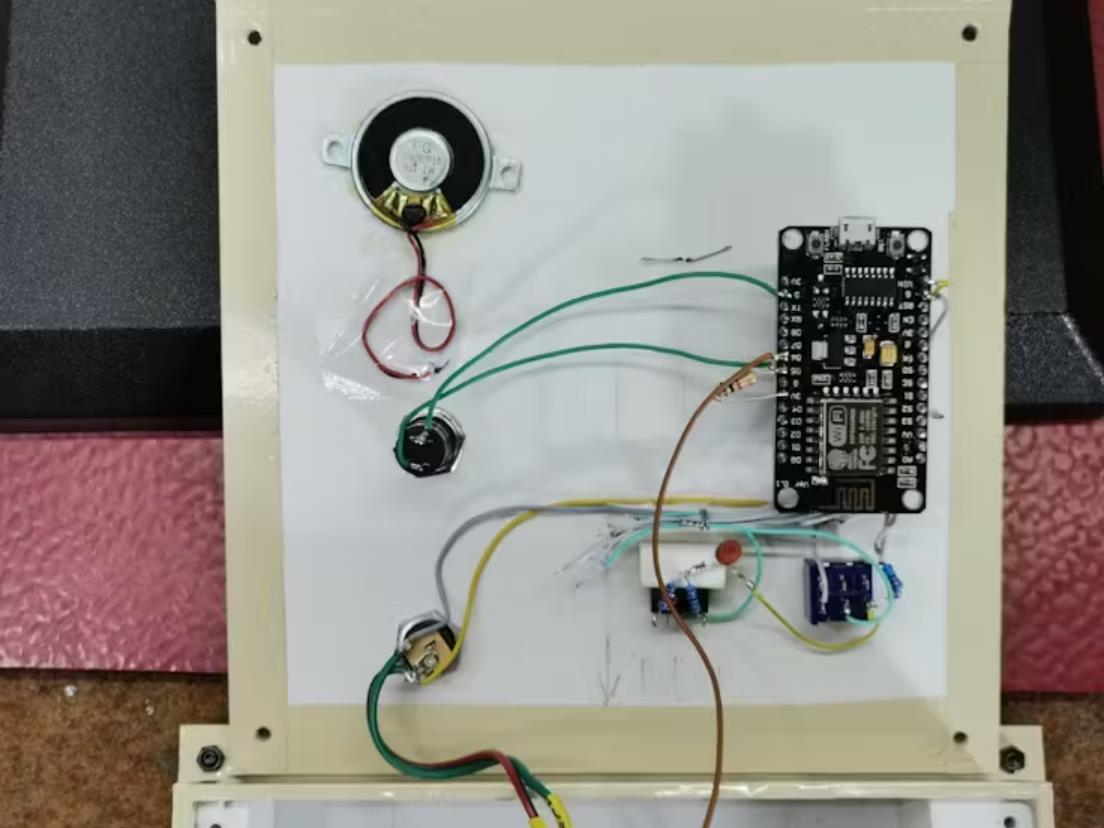

正如我之前提到的，时钟的构建非常简单，由几个组件组成：
基于ESP8266微控制器的模块
16x16 可寻址 LED 矩阵，带 WS2812B LED
按钮
和10K上拉电阻
