【Arduino 动手做】手机控制 16x16 WS2812 LED 矩阵
2025-06-102023
AI 快速预览详细

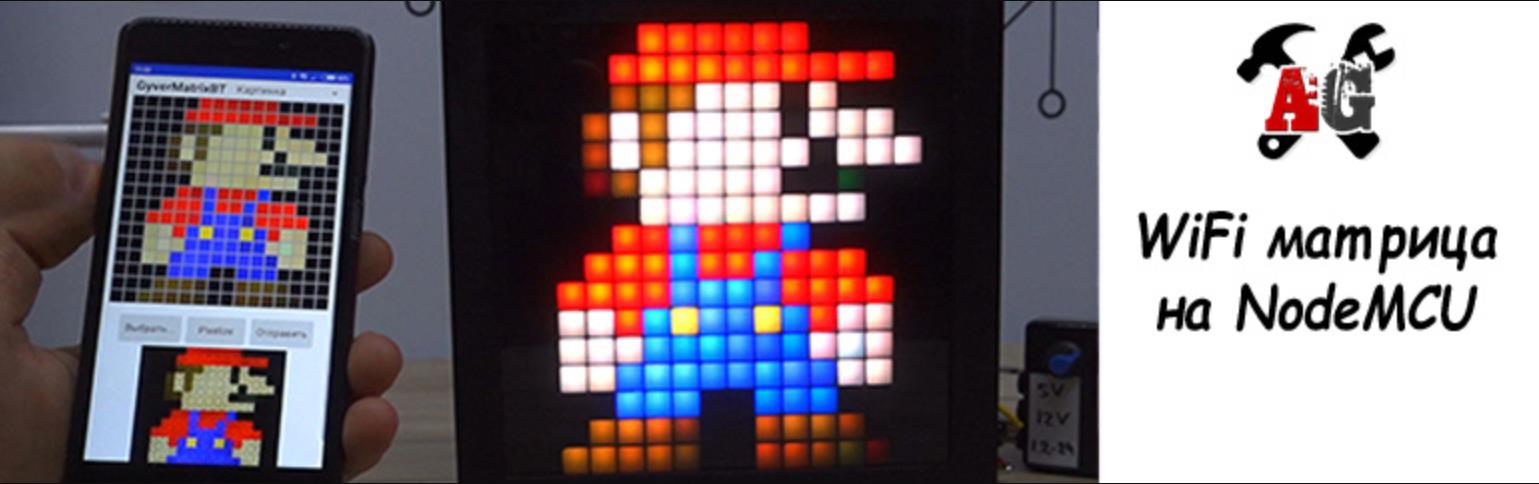

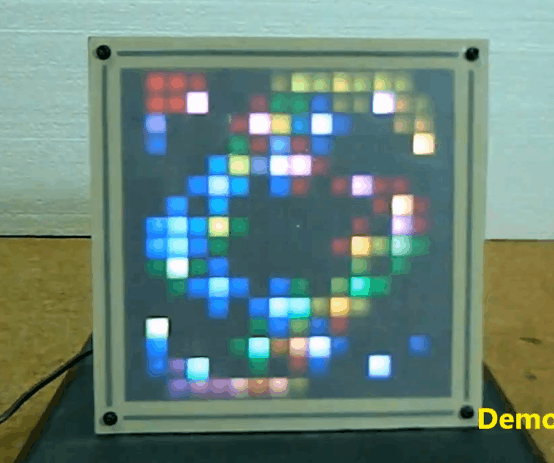

本项目展示了如何通过Wi-Fi网络使用智能手机控制16x16 WS2812 LED矩阵。与传统的蓝牙控制不同，该项目利用Wi-Fi网络进行连接，并通过NTP服务器同步时间，从而省去了蓝牙模块和实时时钟的需求。这种设置不仅简化了项目，还提高了灵活性和可扩展性。
|
这是 GyverMatrix 项目的变体，在这种情况下，使用 Wi-Fi 网络代替蓝牙。 这次我将向您展示如何使用智能手机控制 16 点对 16 点可寻址 LED 矩阵。这是 GyverMatrix 项目的变体，在本例中，我们使用 Wi-Fi 网络代替了蓝牙。现在无需使用实时时钟模块，因为时间已通过互联网与 NTP 服务器同步。此外，由于连接是通过 Wi-Fi 网络建立的，因此也无需使用蓝牙模块。  |
项目链接：https://www.hackster.io/mircemk/how-to-control-16x16-ws2812-led-matrix-with-smartphone-c073fb
项目作者：北马其顿 米尔塞姆克（Mirko Pavleski）

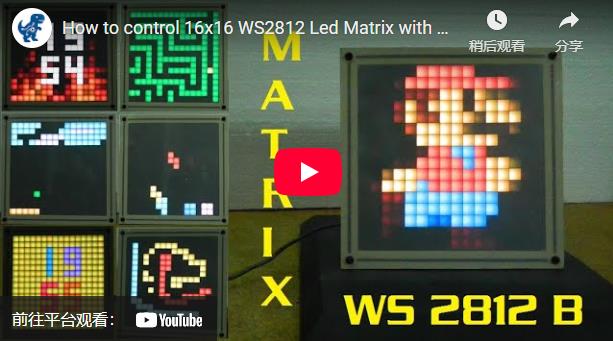

项目视频 ：https://www.youtube.com/watch?v=fQy3piPoYio
项目代码：https://github.com/vvip-68/GyverMatrixWiFi/

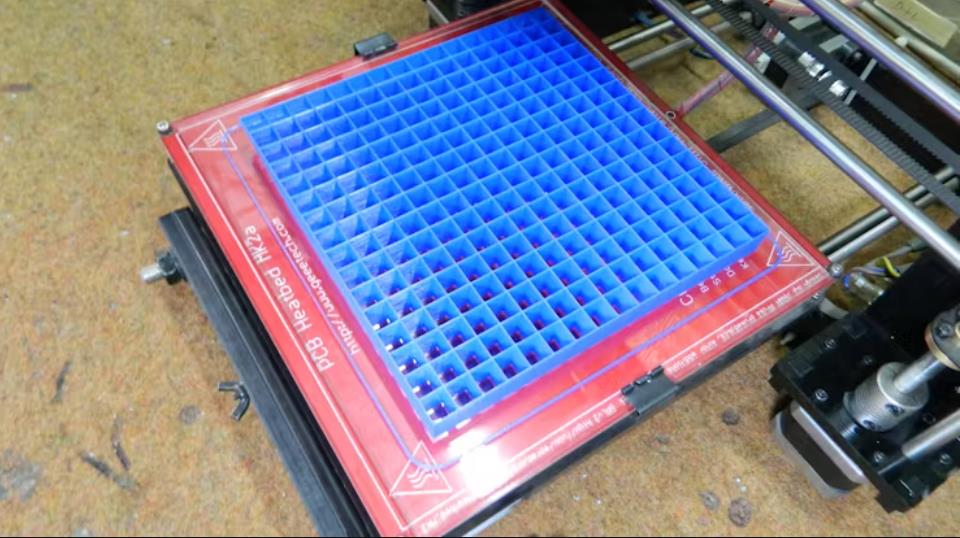

3D 文件：https://hacksterio.s3.amazonaws.com/uploads/attachments/1304743/grille_yZfCnAdXhw.stl
该矩阵具有以下特点：
模式：上传图片、股票行情和绘画。
效果：彩虹、火焰、矩阵、魔方、降雪、星落、漩涡、彩弹、声效、动画、时钟、日期
游戏：打砖块、俄罗斯方块、迷宫、跑步者、贪吃蛇。
功能：启动时自动连接到矩阵、亮度和显示速度设置、在游戏中使用加速度计。

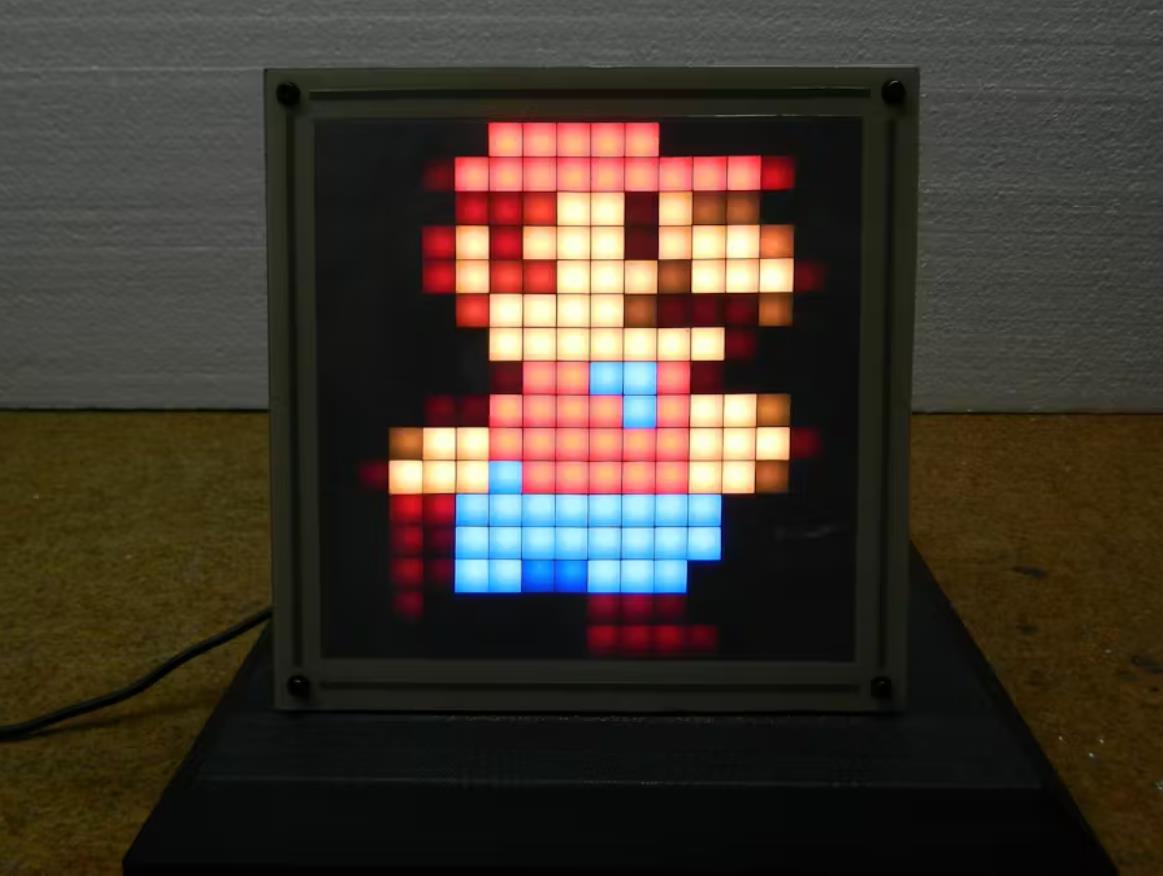

可惜我的相机只有自动设置，无法很好地应对光线强度的变化，所以视频和色彩都不清晰。实际上，这看起来非常迷人。

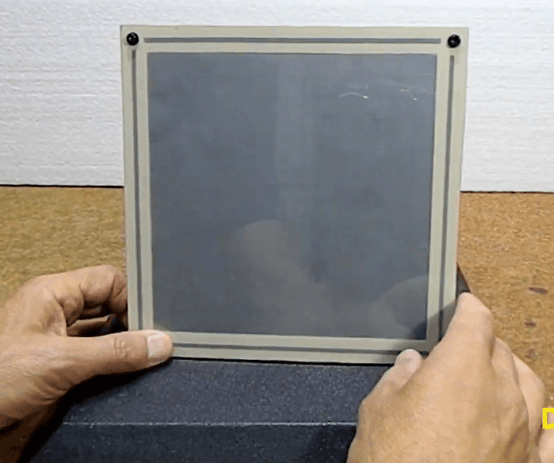

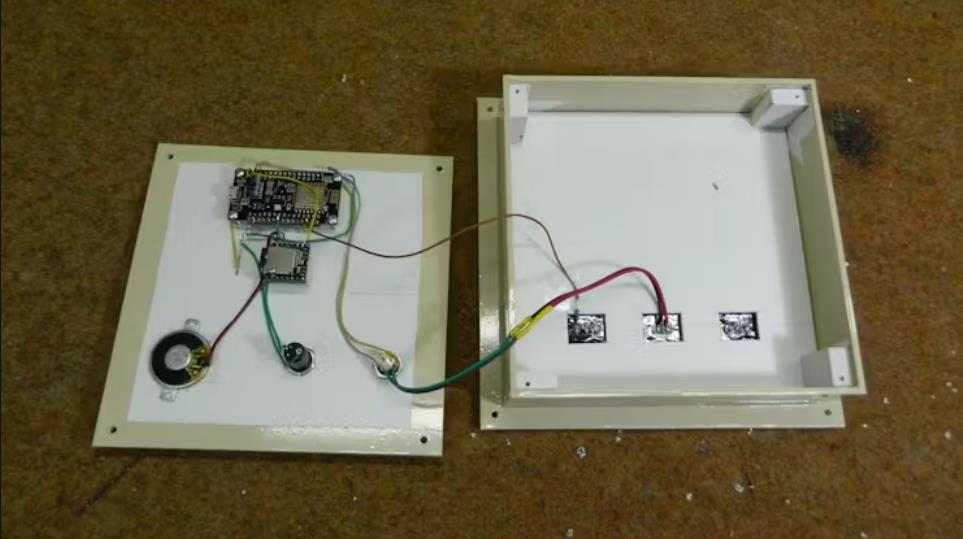

最后，将该装置放入一个尺寸合适的盒子中。盒子由厚度为3毫米的PVC板制成，并贴有自粘彩色壁纸。您可以在视频中观看该装置的整个制作过程。

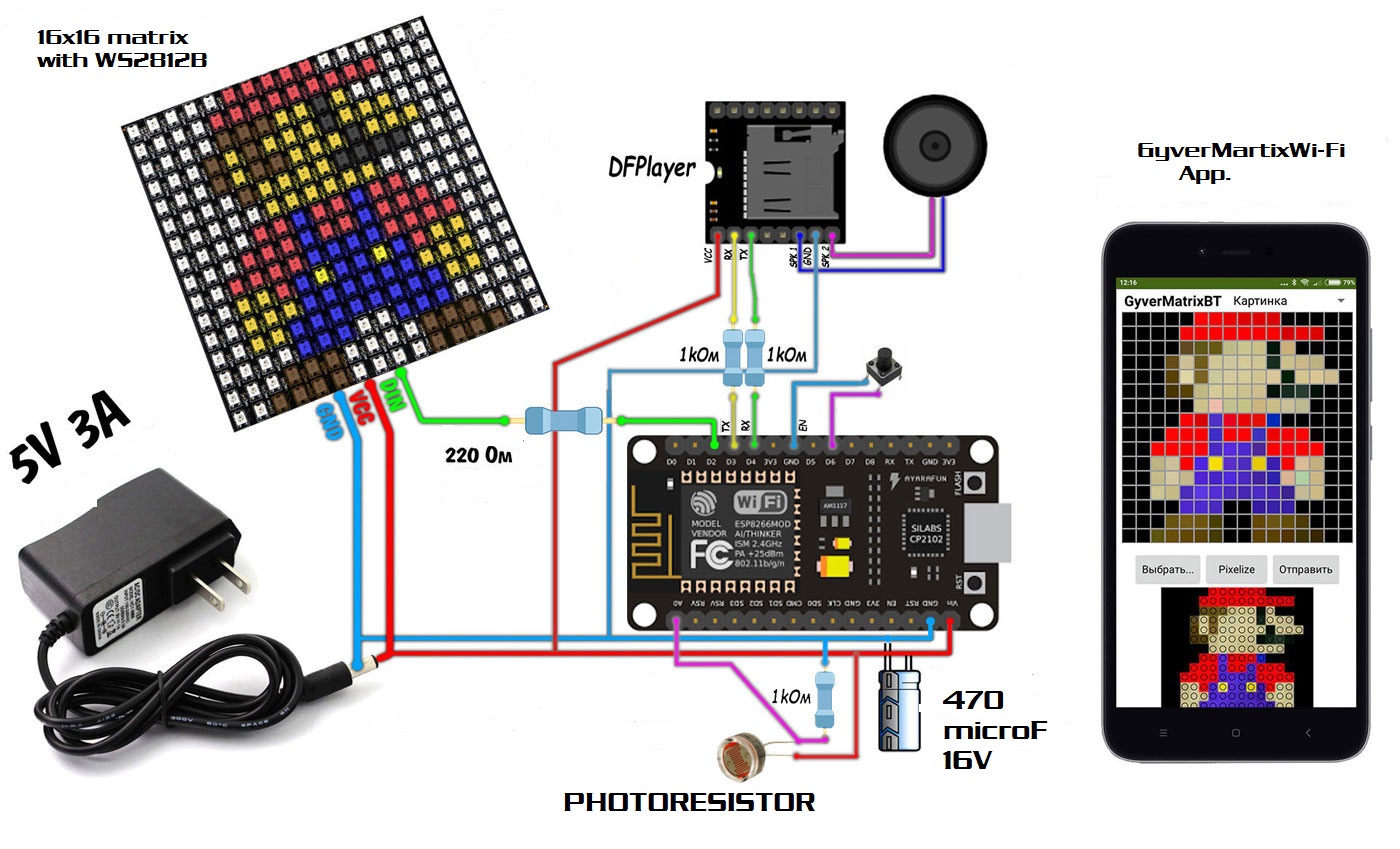

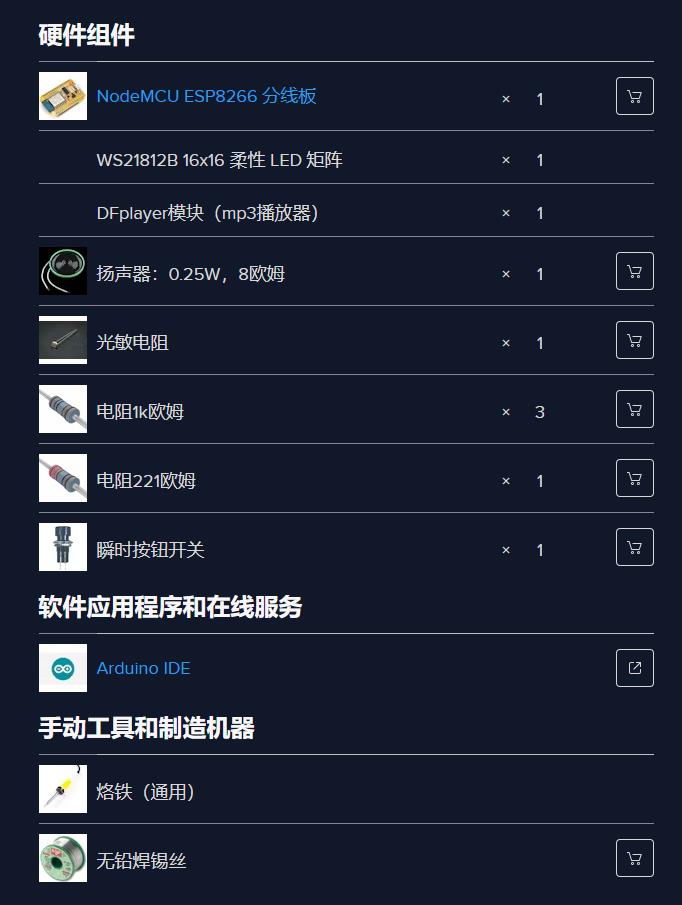

微控制器单元是 NodeMCU、ESP8266 或 Wemos D1，它们板载大量内存和 WiFi。我使用的是 ESP8266。
16 对 16 LED 矩阵模块由 256 个 WS2812 可寻址 LED 组成（此类矩阵以 10 至 15 美元的价格出售给 Aliexpress）
该设备还包含一个 DFPLAYER 模块，其中包含警报所需的 mp3 音频文件或背景声音
小型扬声器
一个按钮
最后，5V 电源能够提供至少 3A 的电流

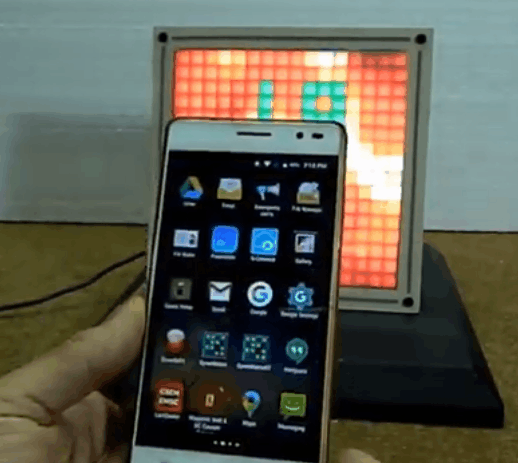

矩阵的几乎所有功能都可以通过此按钮手动控制，只需结合按压次数和时长即可。要通过智能手机控制矩阵，您需要安装“GyverMatrixWiFi”应用程序。详细的制作说明以及该项目的文件可在 GitHub 上找到：https://github.com/vvip-68/GyverMatrixWiFi/ 。
