本项目介绍了如何使用6个8x8 LED矩阵和MAX7219模块构建一个24x16 LED矩阵上的双人复古乒乓球游戏。该项目适合初学者和DIY爱好者，无需复杂的硬件配置，只需从Aliexpress购买便宜的现成模块即可。通过简单的步骤，用户可以轻松构建并享受经典游戏的乐趣。

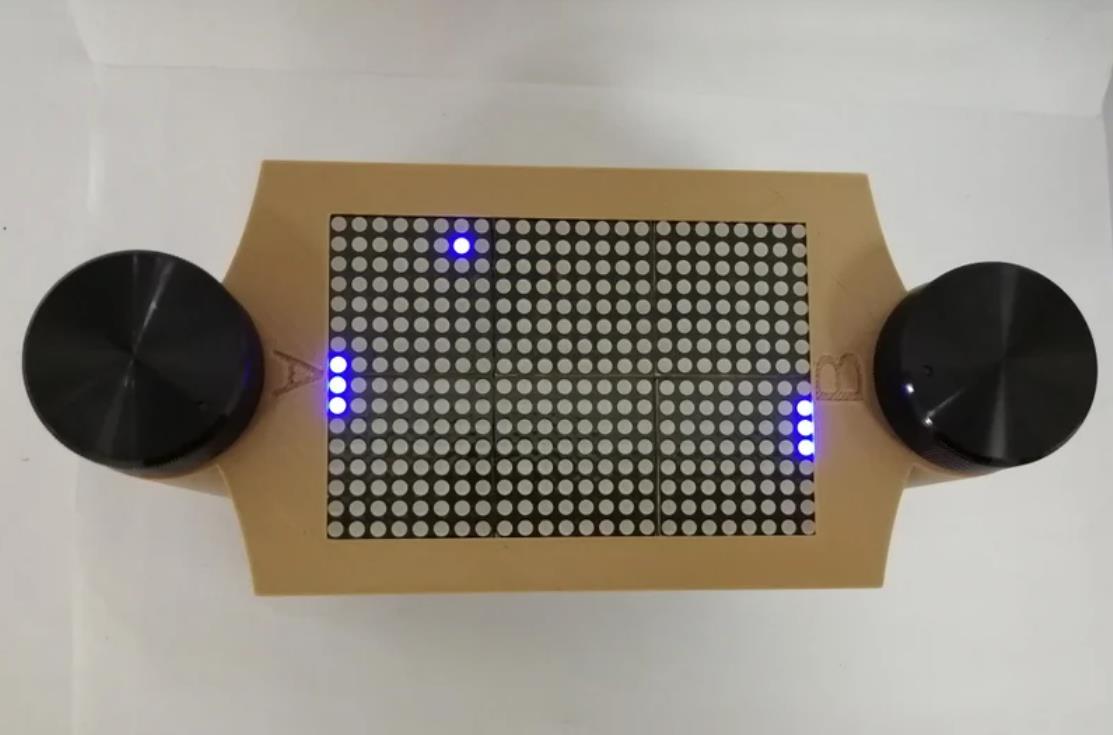

24x16 LED 矩阵上的双人复古乒乓球游戏。

我根据以下说明和代码在 6 个 8x8 LED 矩阵上构建了这个小型乒乓球控制台：https://www.instructables.com/id/Pong/

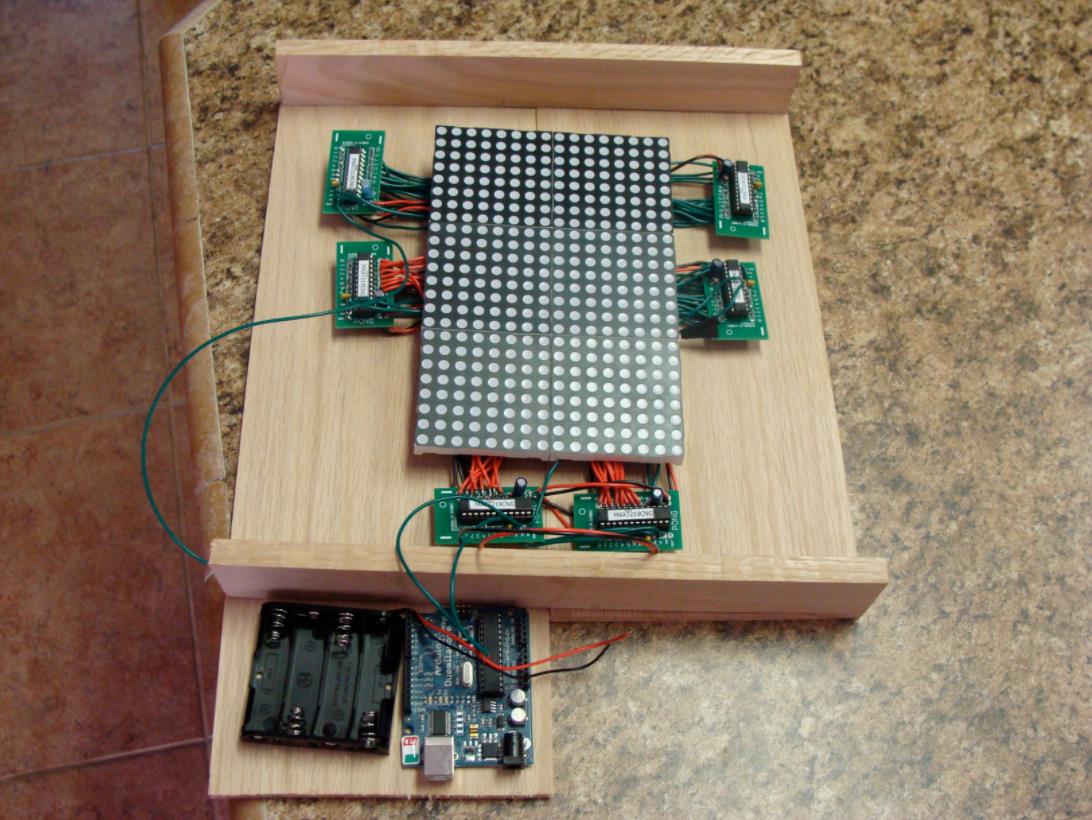

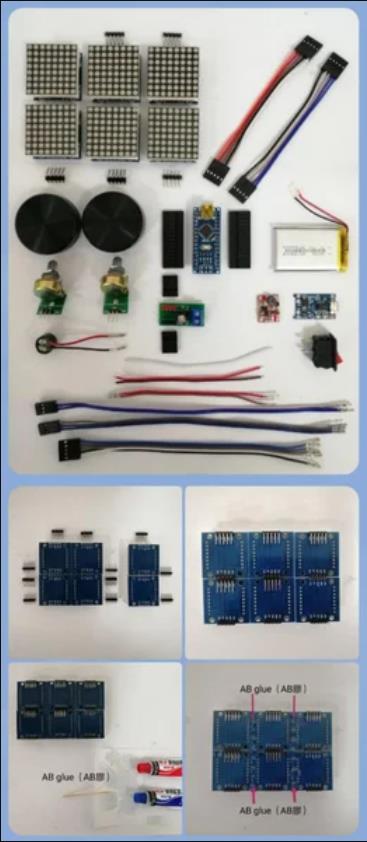

我没有购买定制的矩阵板，而是从 Aliexpress 购买了便宜的现成的带有 MAX7219 的 8x8 模块。

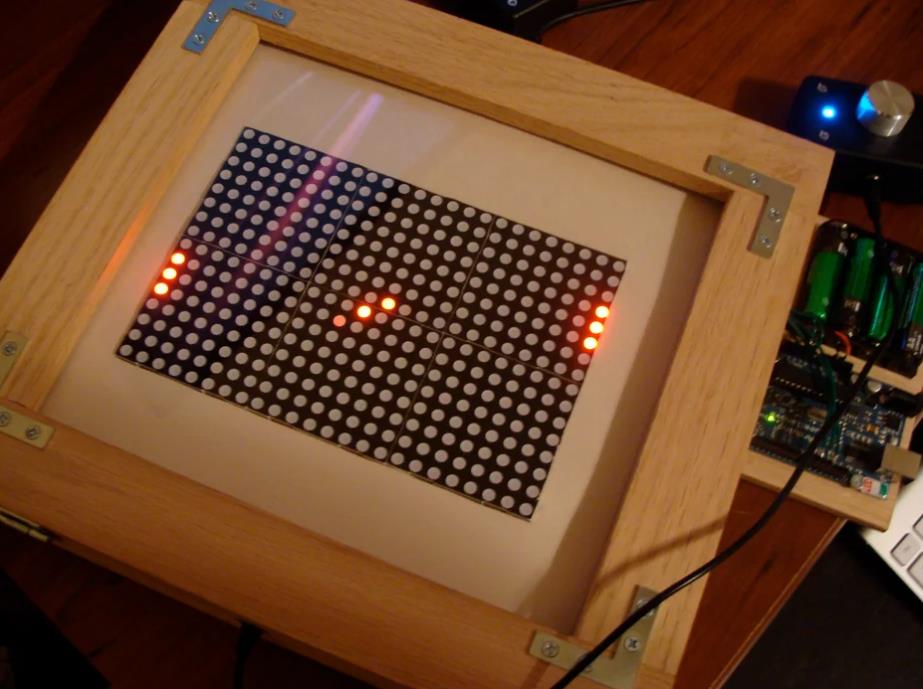

【Arduino 动手做】使用MAX7219在24x16矩阵上进行乒乓游戏图1

创作许可协议

其他主题 Arduino

评论(1)

驴友花雕

作者

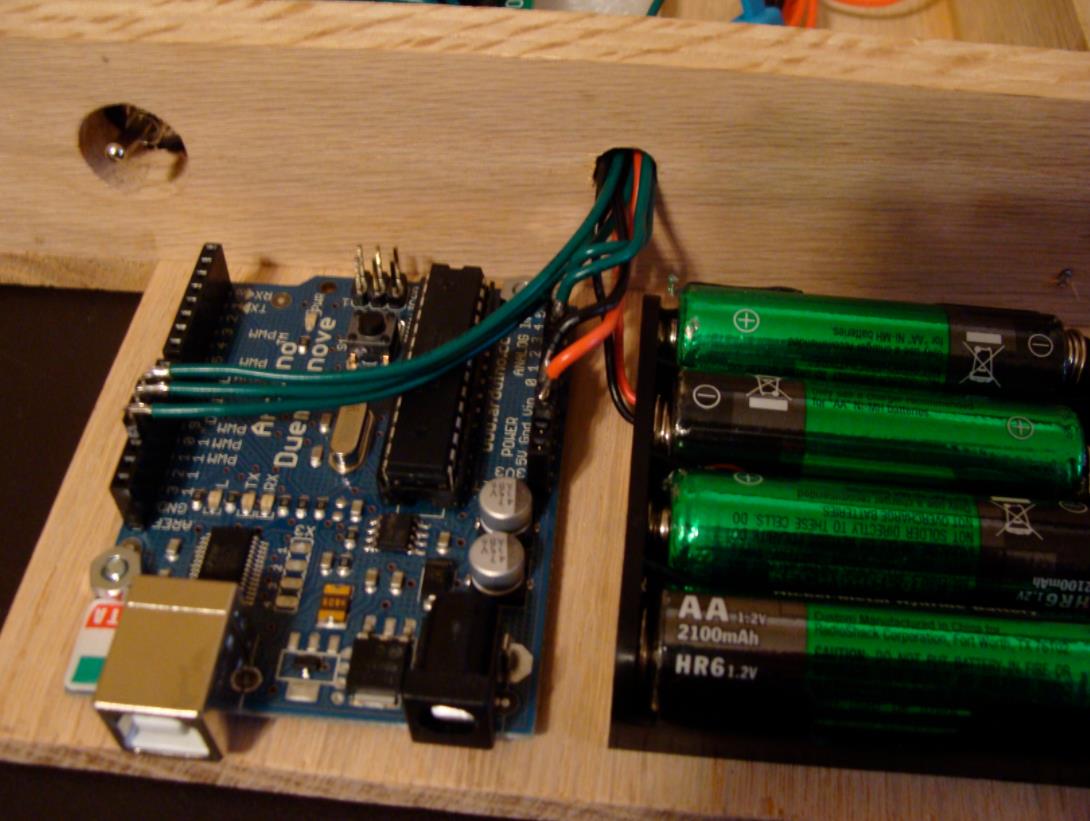

每块电路板的“时钟”和“负载”引脚都连接在一起。第一个矩阵的“Din”引脚连接到Arduino，“Dout”引脚连接到下一个矩阵的“Din”，以此类推。控制拨片是两个10k电位器，连接到Arduino的A0和A1模拟引脚，蜂鸣器连接到D9引脚。

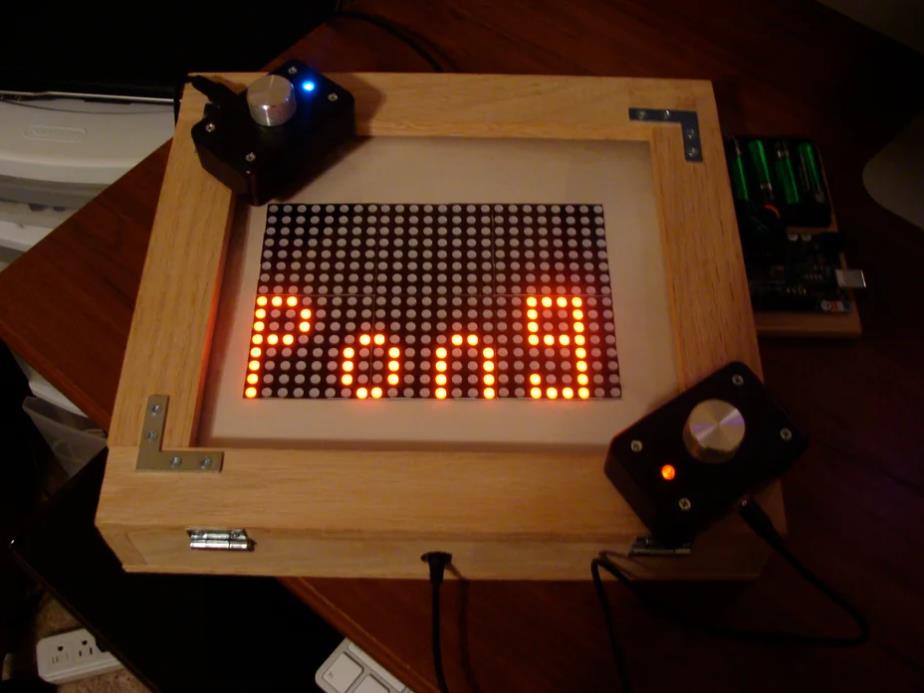

最后，我将设备放入塑料盒中，并将控制器放入盒子中以便进行电气安装。
您可以从以下位置下载 LedControl 库：
https://github.com/wayoda/LedControl
