【Arduino 动手做】六舵机自平衡 Rotary Stewart 平台
2025-06-151316
AI 快速预览详细
六舵机自平衡Rotary Stewart平台是一个面向学生的动手项目，通过组装TAMIYA 70171套件和六个舵机，学生可以探索6DOF纵杆的应用。该项目适用于对Kerbal Space Program和Minecraft等游戏感兴趣的用户。通过修改舵机电位计直接连接电缆，实现自平衡功能。最终效果是一个可以自由移动的平台，适用于多种应用场景。
|

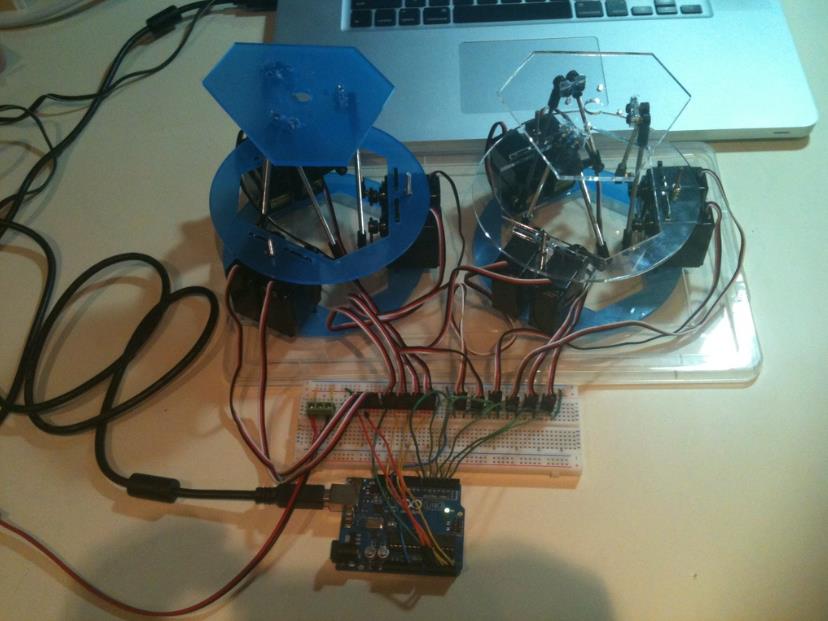

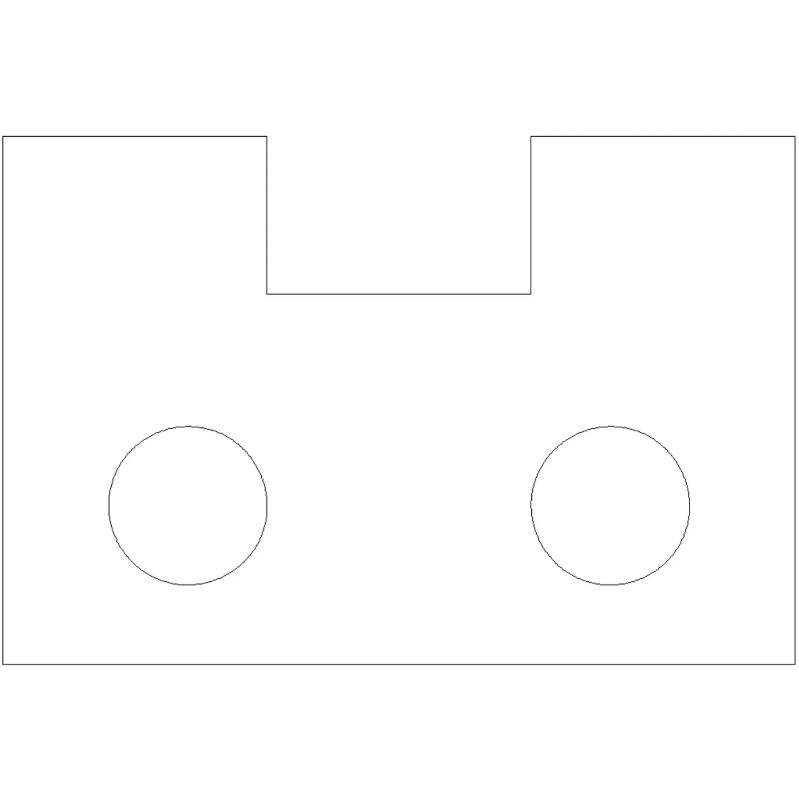

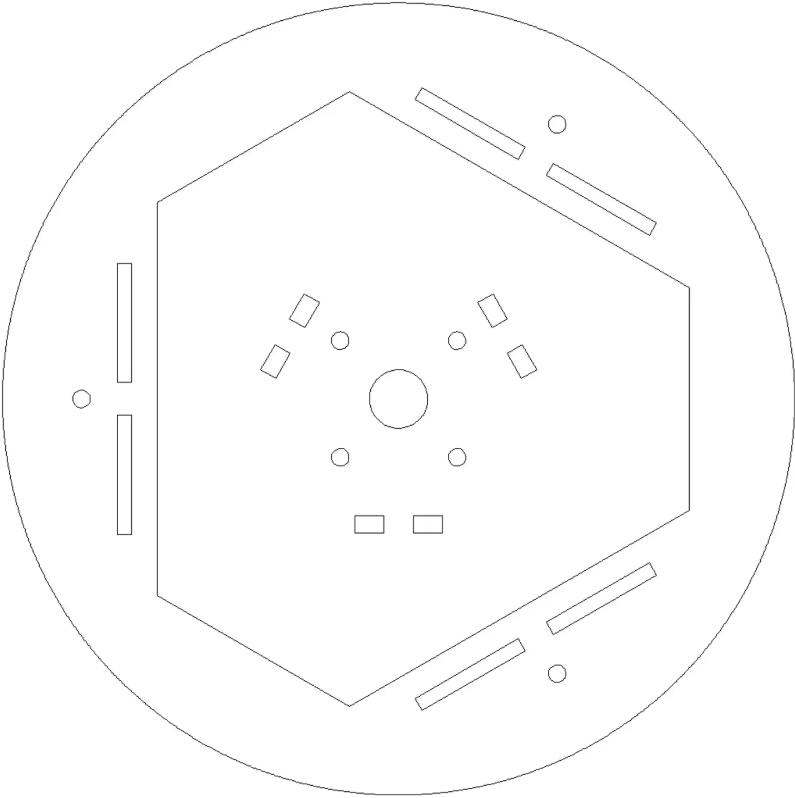

面向学生的 Rotary Stewart 平台。 有时，创造就是唾手可得的果实。我已经有一个 Rotary Stewart Platform （http://www.thingiverse.com/thing:64396），而且我对 Kerbal Space Program 很感兴趣。我想如果我能制造一个 6DOF纵杆，也许我可以在轨道交会方面做得更好。也许它也可以在 Minecraft 或 Descent 中工作。 如果您使用我的设计之一，请告诉我！我很想看看你用它做了什么，并与其他感兴趣的人分享。 如果有人能帮助改进这个机器人的运动学，那就太好了。正向运动学超出了我的数学技能，它们对于使纵杆完整至关重要。 • 从https://www.marginallyclever.com/获取零件套件或激光切割此设计。您将需要两个帧、一个末端执行器 1 和三个末端执行器 2。 • 获得三个 TAMIYA 70171 套件。将 M3 棒切成两半。 • 修改舵机：拆下 PCB，将电位计直接连接到电缆上。 • 按照你在图片中看到的组装。完成后，您将有一个额外的末端执行器板。使用额外的 M3 杆将两个框架板夹在一起，将伺服器固定到位。 • 上传固件 • 从一个 Stewart 平台驱动另一个平台      |
【Arduino 动手做】六舵机自平衡 Rotary Stewart 平台
项目链接：https://www.printables.com/model/178534-rotary-stewart-platform-v1
项目作者：丹·罗耶
参考资料：https://www.marginallyclever.com/
项目视频 ：http://www.youtube.com/watch?v=rhuM6Cnn5Pk
项目代码：https://github.com/MarginallyClever/RotaryStewartPlatform/
3D 文件：https://www.thingiverse.com/thing:64396
https://www.printables.com/model/178534-rotary-stewart-platform-v1/files
