【Arduino 动手做】带三个 Oled 显示屏的 Arduino 气象站
2025-06-221519
AI 快速预览详细
这个项目介绍了一种使用Arduino Nano和三个SSD1306 OLED显示屏制作桌面气象站的方法。设备由几个组件组成，包括BME280传感器模块、TCA9548a多路复用器模块等。通过编写简单的代码，可以在每个屏幕上显示大气压力、空气湿度和温度。该项目适合初学者，安装简单，视觉效果出色。
|

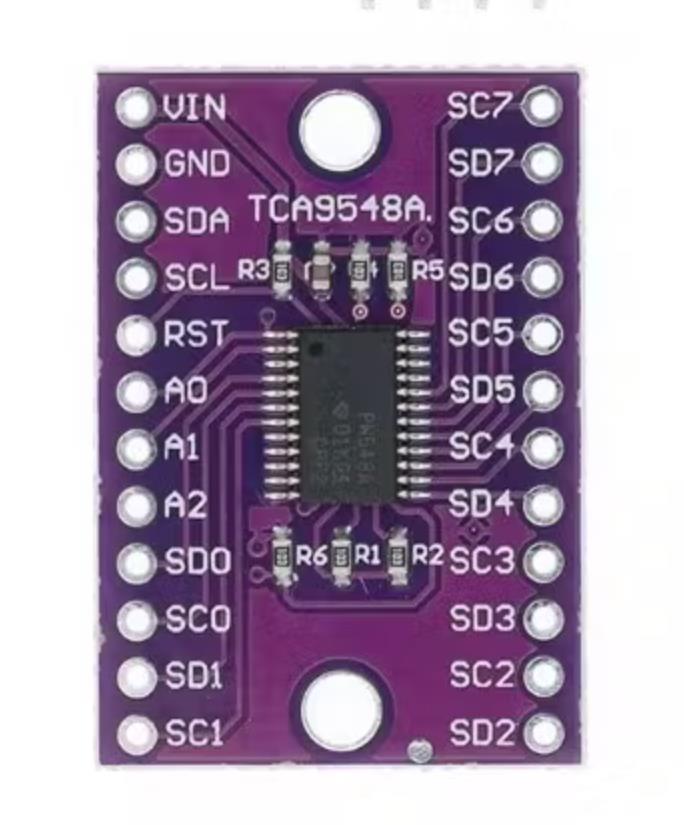

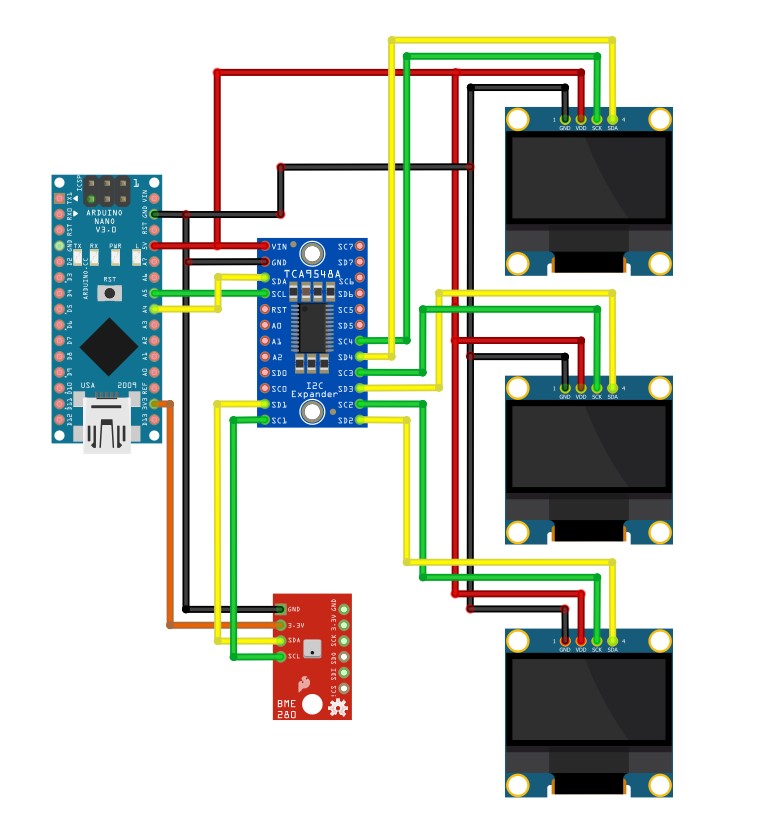

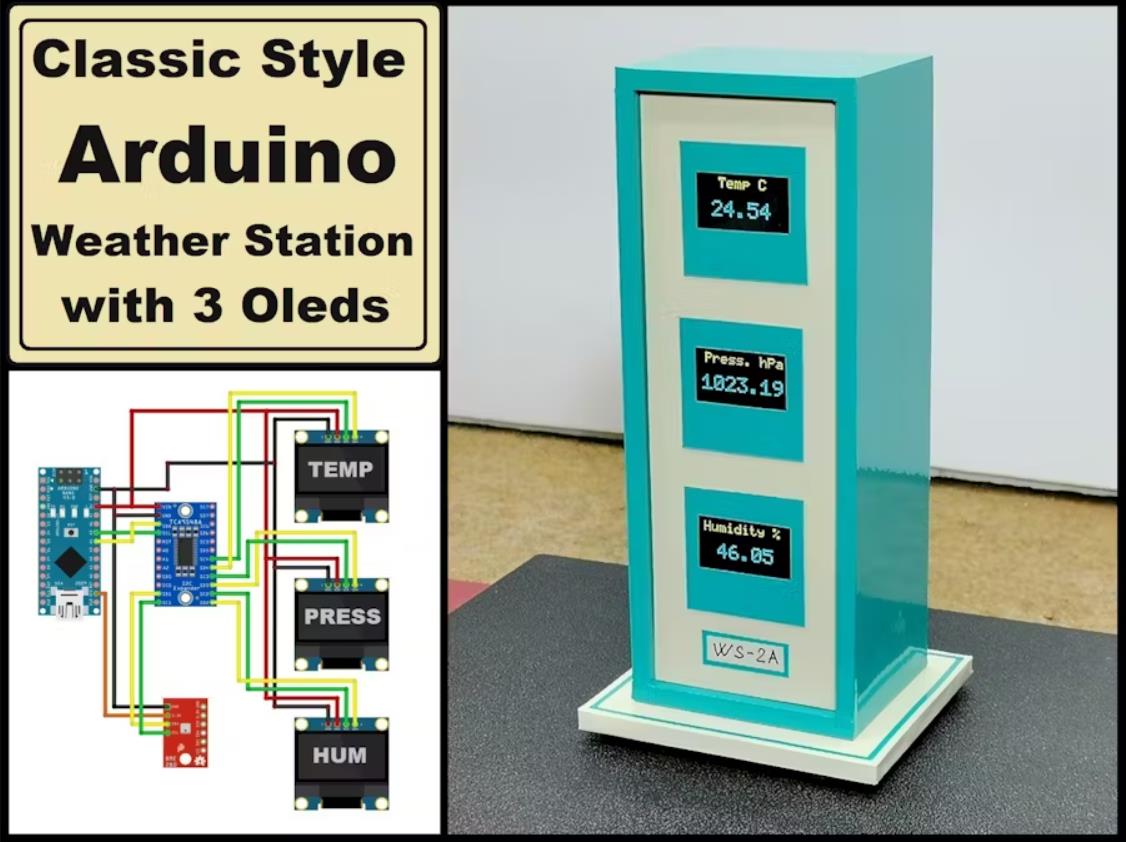

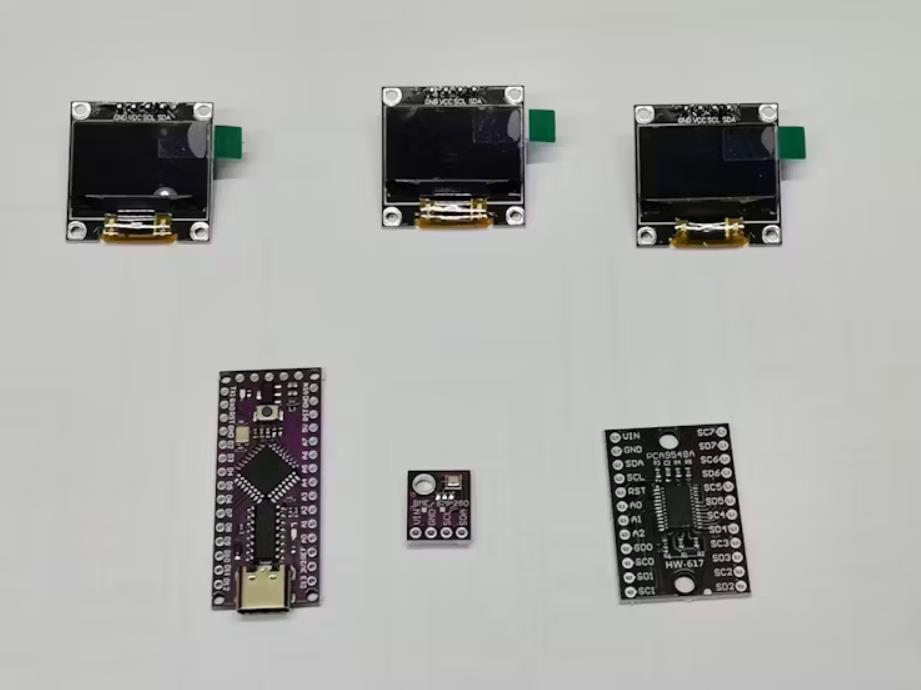

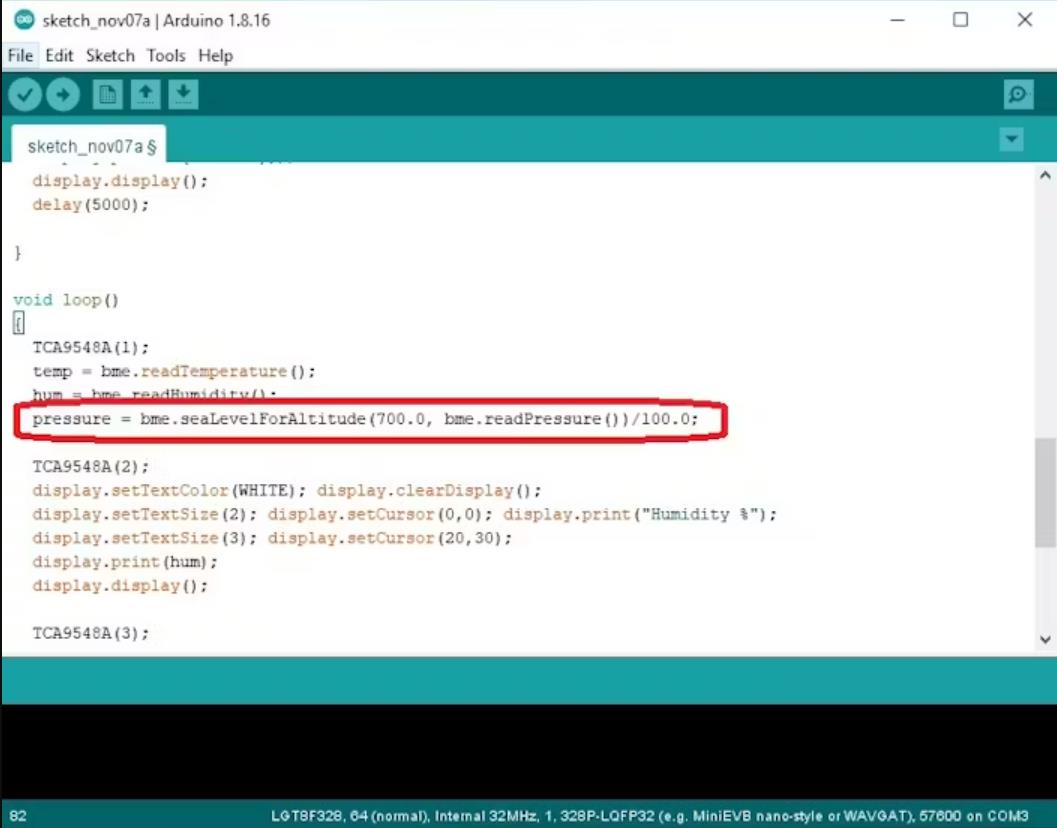

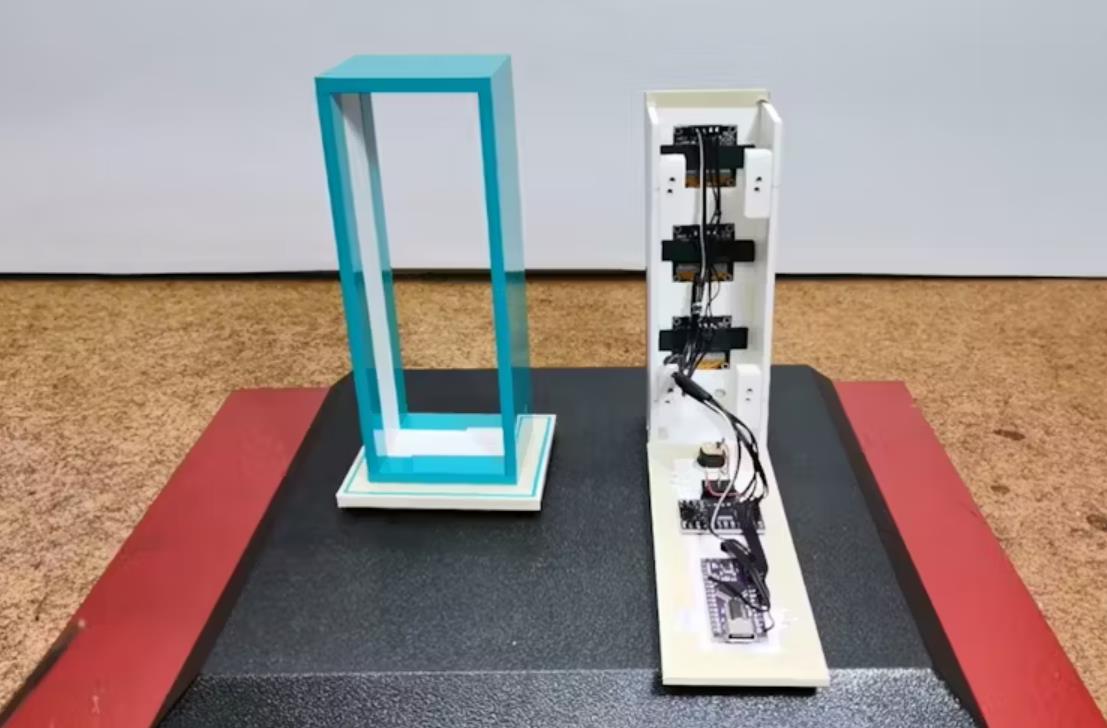

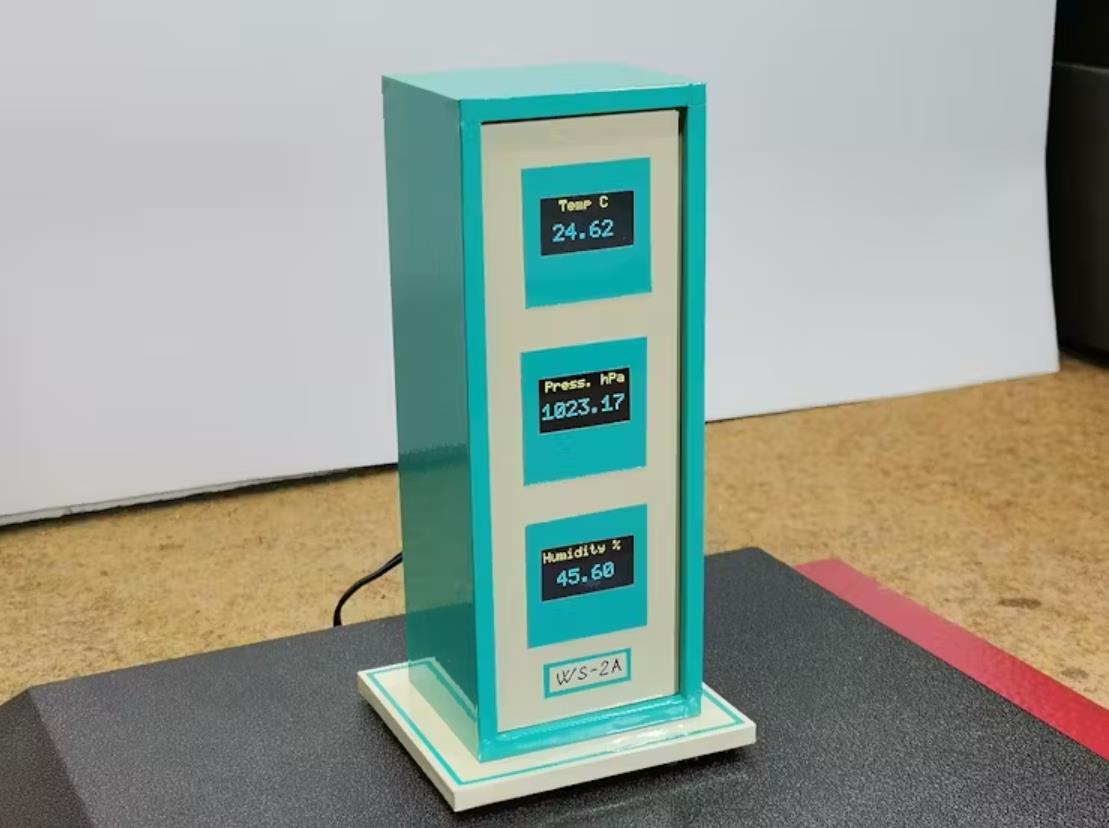

这是一个非常简单、视觉上有效但也非常有用的设备，可以准确显示三个基本气象参数。 到目前为止，我已经制作了几个显示本地值和互联网数据的气象站，您可以在我的播放列表中查看。 这次，我将向您介绍一种制作非常有趣的桌面气象站的方法，该气象站在三个单独的 Oled 显示器上显示三个基本天气参数的值，即 Atmospheric Pressure、Air Humidity 和 Temperature。这个想法是类似于一个经典的复古气象站，它有三个独立的仪器，每个参数一个。 由于显示器体积小且可读性强，该工作站在任何办公桌上都是一个理想的有用小工具。 在 YouTube 上观看 至于制作方法，这个设备非常简单，适合初学者。 该设备由几个组件组成： • 背面有一个电源输入连接器、一个开关以及一个 BME280 传感器模块 • Arduino Nano 微控制器 • 三个 SSD1306 OLED 显示屏，带 I2C 通信 • 和 TCA9548a 多路复用器模块 事实上，通过制作这个设备，我想展示这种多路复用器的功能。即，Arduino Nano 只有一个 I2C 输入（A4 和 A5），在将 I2C 显示器连接到 Arduino 时，我们仅限于一个屏幕。在特殊情况下，当显示器本身可以选择两个不同的 I2C 地址之一时，我们最多可以连接两个显示器。在这种情况下，当需要更多显示器时，使用这个多路复用器模块是最实用的，它可以将多达 8 个 I2C 设备连接到一个微控制器。 编写代码非常简单，需要指示多路复用器的 I2C 输出编号以及连接到该输出的屏幕上应显示的内容。 现在让我们看看这个设备在实际条件下是如何工作的。 打开设备后，在最初的几秒钟内，将显示的参数会以大写字母显示在每个屏幕上。之后，当前温度、压力和空气湿度的值以两位小数显示。同样，在黄色条上，但这次以小写字母显示，它显示参数和其值显示在相应显示屏上的单位。 如果我们想专门显示我们居住区域的 Atmospheric Pressure 的 Relative 值，我们应该在代码的部分 pressure = bme.seaLevelForAltitude（700.0， bme.readPressure（）））/100.0; 放置适当的高度（在我的情况下是 700m）。我还制作了一个代码版本，其中值以较大的数字显示，但没有小数。 最后，一个简短的结论。这是一个非常简单、视觉上有效但也非常有用的设备，只需使用一个廉价的传感器即可准确显示三个基本气象参数。它安装在由 PVC 材料制成的合适塑料外壳中，并涂有彩色自粘墙纸。          |
项目链接：https://www.hackster.io/mircemk/classic-style-arduino-weather-station-with-three-oled-disp-dc79f1
项目作者：北马其顿 米尔塞姆克（Mirko Pavleski）
项目视频 ：https://www.youtube.com/watch?v=UkQjucC2W98
项目代码：https://www.hackster.io/code_files/650048/download
使用大数字：https://www.hackster.io/code_files/650049/download
[code]#include
#include
#include
#include
Adafruit_SSD1306 display(128, 64, &Wire, 4);
Adafruit_BME280 bme;
int temp, hum, pressure;
void TCA9548A(uint8_t bus)
{
Wire.beginTransmission(0x70);
Wire.write(1 << bus);
Wire.endTransmission();
}
void setup()
{
TCA9548A(1);
bme.begin(0x76, &Wire);
TCA9548A(2);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(4);
display.setTextColor(WHITE);
display.setCursor(18,20);
display.println("HUM.");// Print text
display.display();
TCA9548A(3);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(4);
display.setTextColor(WHITE);
display.setCursor(10,20);
display.println("PRES");// Print text
display.display();
TCA9548A(4);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(4);
display.setTextColor(WHITE);
display.setCursor(10,20);
display.println("TEMP.");// Print text
display.display();
delay(5000);
}
void loop()
{
TCA9548A(1);
temp = bme.readTemperature();
hum = bme.readHumidity();
pressure = bme.seaLevelForAltitude(700.0, bme.readPressure())/100.0;
TCA9548A(2);
display.setTextColor(WHITE); display.clearDisplay();
display.setTextSize(2); display.setCursor(0,0); display.print("Humidity %");
display.setTextSize(4); display.setCursor(45,30);
display.print(hum);
display.display();
TCA9548A(3);
display.setTextColor(WHITE); display.clearDisplay();
display.setTextSize(2); display.setCursor(5,0); display.print("Press. hPa");
display.setTextSize(4); display.setCursor(15,30);
display.print(pressure);
display.display();
TCA9548A(4);
display.setTextColor(WHITE); display.clearDisplay();
display.setTextSize(2); display.setCursor(30,0); display.print("Temp C");
display.setTextSize(4); display.setCursor(45,30);
display.print(temp);
display.display();
delay(1000);
}[/code]
[code]#include
#include
#include
#include
Adafruit_SSD1306 display(128, 64, &Wire, 4);
Adafruit_BME280 bme;
float temp, hum, pressure;
void TCA9548A(uint8_t bus)
{
Wire.beginTransmission(0x70);
Wire.write(1 << bus);
Wire.endTransmission();
}
void setup()
{
TCA9548A(1);
bme.begin(0x76, &Wire);
TCA9548A(2);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(4);
display.setTextColor(WHITE);
display.setCursor(18,20);
display.println("HUM.");// Print text
display.display();
TCA9548A(3);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(4);
display.setTextColor(WHITE);
display.setCursor(10,20);
display.println("PRES");// Print text
display.display();
TCA9548A(4);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(4);
display.setTextColor(WHITE);
display.setCursor(10,20);
display.println("TEMP.");// Print text
display.display();
delay(5000);
}
void loop()
{
TCA9548A(1);
temp = bme.readTemperature();
hum = bme.readHumidity();
pressure = bme.seaLevelForAltitude(700.0, bme.readPressure())/100.0;
TCA9548A(2);
display.setTextColor(WHITE); display.clearDisplay();
display.setTextSize(2); display.setCursor(0,0); display.print("Humidity %");
display.setTextSize(3); display.setCursor(20,30);
display.print(hum);
display.display();
TCA9548A(3);
display.setTextColor(WHITE); display.clearDisplay();
display.setTextSize(2); display.setCursor(5,0); display.print("Press. hPa");
display.setTextSize(3); display.setCursor(0,30);
display.print(pressure);
display.display();
TCA9548A(4);
display.setTextColor(WHITE); display.clearDisplay();
display.setTextSize(2); display.setCursor(30,0); display.print("Temp C");
display.setTextSize(3); display.setCursor(20,30);
display.print(temp);
display.display();
delay(1000);
}[/code]
