【Arduino 动手做】ESP32 的“Hello world”练习：无聊盒子
2025-06-261721
AI 快速预览详细
本项目介绍如何使用ESP32创建一个无用箱。你需要一个ESP32、LED、电阻、SPDT开关、微型伺服电机等硬件。通过连接这些组件并编写代码，你可以实现一个自动关闭开关的盒子。项目难度适中，适合初学者学习。此外，代码中还包含一个HTTP服务器，可以用来校准伺服电机的位置。
|
谁不想创建一个完全认证的无用箱呢？自从我在法戈看到一个之后，我当然想要一个 另外，我把它作为 ESP32 的一种“Hello world”练习。 看看它的实际效果： 你需要： • 一个 ESP32 • 托管在 https://github.com/wiz78/UselessBox 的代码 • 一个 5mm LED • 一个 220 欧姆电阻 • 一个小型 SPDT 杠杆开关 • 一个微型伺服电机（我使用的是 Miuzei MS18） • 一些电线 • 4 个用于顶部滑盖的小型 M3 螺丝 • 2 个用于 ESP 阻挡器和 LED 支撑的长 M3 螺丝 • 一个 2A USB 电源 + 微型 USB 线 一些组装提示： • 使用电阻连接 LED 到 GND 和 GPIO 引脚（例如 16）之间。 • 连接电机到另一个 GND 和不同的 GPIO（例如 18）。 • 连接开关到 GND 和 GPIO 引脚（例如 12）之间。 • 这些是代码中已定义的引脚，当然你可以更改它们。 • 该代码可以进行调整，以启用一个 HTTP 服务器来替换固件，还可以启用其他测试端点。其中一个特别有用，可以用来校准伺服电机组装后的位置：即 curl -o- -X POST http://uselessbox.local/servo?pos=80 - 你需要找到将代码中用于静止位置（臂在盖子下面）、偷看位置（臂部分抬高，打开盖子）和推压位置（足以将开关移到关闭位置）的值输入。 刷写 ESP32： • 从 Github 下载代码。 • 将 wifi_config-dist.h 重命名为 wifi_config.h。 • 编辑 wifi_config.h 并插入你的 Wi-Fi 设置。 • 安装 Arduino IDE (https://www.arduino.cc/en/software) • 为 ESP32 设置它（例如 https://medium.com/@pauljoegeorg ... -esp32-34db014a7e65) • 编译代码并将其上传到 ESP32。 • 在使用电机之前，将 ESP32 与电脑断开连接。 • 按照最后一个“组装提示”中的说明校准伺服电机。一旦你有了正确的要在 UselessBox.ino 的第 13-16 行中输入的值，重新编译并刷写 ESP32。        |
【Arduino 动手做】ESP32 的一种“Hello world”练习：无聊盒子
项目链接：https://makerworld.com/zh/models/76853
项目作者：Wiz_78
项目代码：https://github.com/wiz78/UselessBox

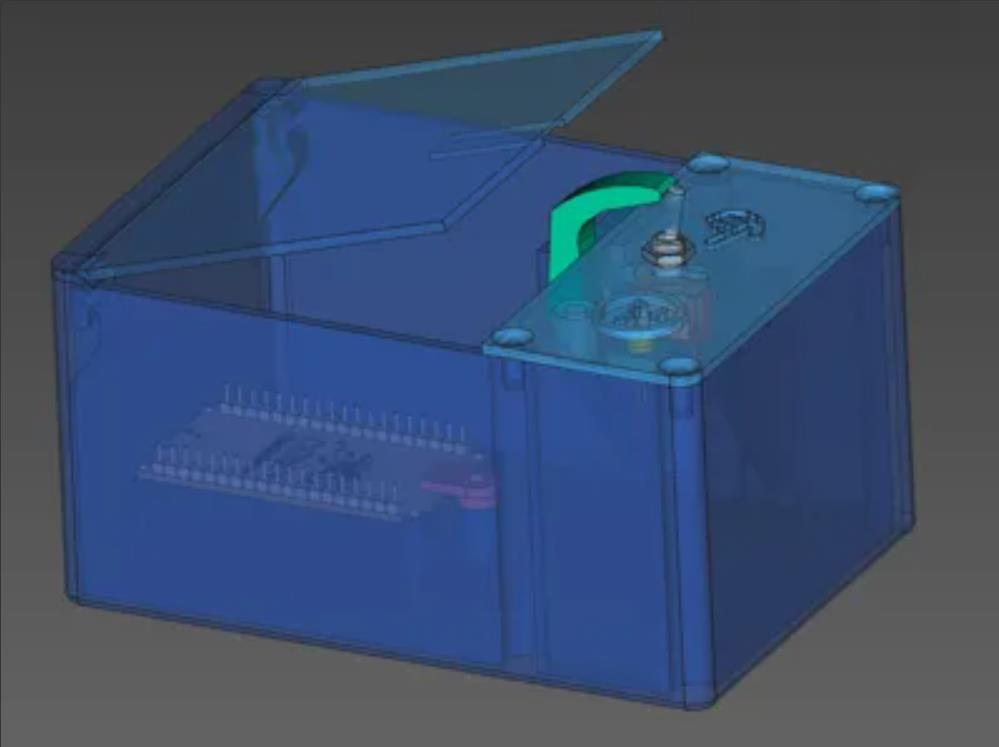

3D 文件：https://makerworld.com/zh/models/76853-useless-box#profileId-81310

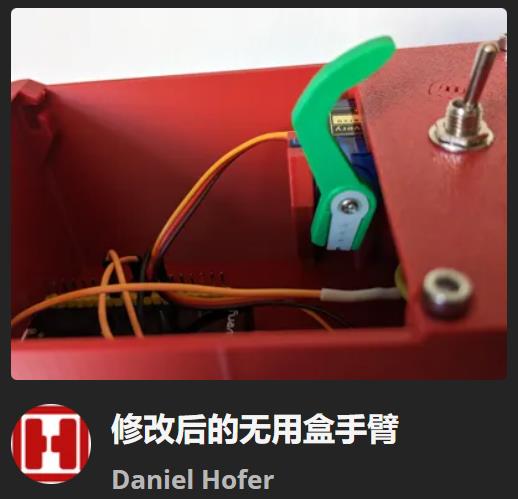

升级手臂：https://makerworld.com/zh/models/737831-modified-arm-for-useless-box#profileId-669999

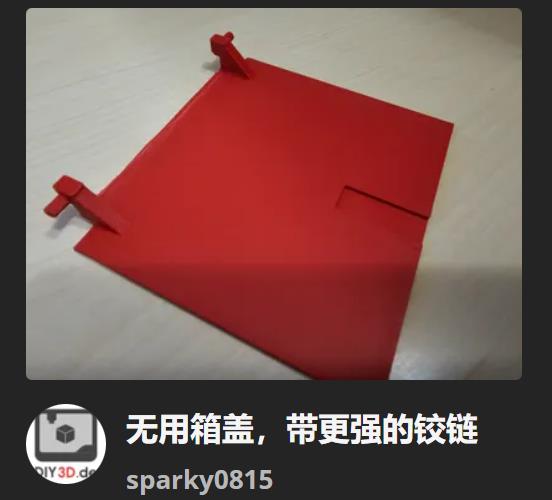

带更强的铰链: https://makerworld.com/zh/models/525764-useless-box-flap-with-stronger-hinge#profileId-442597
[code]#include
#include
#define OTA_ENABLED 0
const int switchPin = 12;
const int ledPin = 16;
const int motorPin = 18;
ezButton topSwitch(switchPin);
Servo servo;
const int restingPos = 160;
const int peekingPos = 80;
const int intermediatePos = 60;
const int pushingPos = 41;
unsigned int lastActionMillis = 0;
bool firstAction = true;
bool ledOn = false;
void simple();
void slow();
void verySlow();
void slowPeek();
void angry();
void peeking();
typedef void (*actionHandler)();
const actionHandler actions[] = {
simple,
slow,
verySlow,
slowPeek,
angry,
peeking,
simple,
simple,
simple,
simple,
slowPeek,
peeking,
peeking,
angry,
angry,
angry,
};
constexpr int actionsCount = sizeof( actions ) / sizeof( actions[0] );
#if OTA_ENABLED
// based on https://randomnerdtutorials.com/esp32-over-the-air-ota-programming/
#include
#include
#include
#include
#include
#include "wifi_config.h"
const char *host = "uselessBox";
const char *otaPage =
""
""
"
""
""
""
""
"
""
""
"";
WebServer server(80);
#endif
void setup()
{
#if OTA_ENABLED
Serial.begin(115200);
WiFi.begin(ssid, password);
for(int i = 0; ( i < 20 ) && ( WiFi.status() != WL_CONNECTED ); i++) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.print("Connected to ");
Serial.println(ssid);
Serial.print("IP address: ");
Serial.println(WiFi.localIP());
/*use mdns for host name resolution*/
if (!MDNS.begin(host)) {
Serial.println("Error setting up MDNS responder!");
}
server.on("/", HTTP_GET, []() {
server.sendHeader("Connection", "close");
server.send(200, "text/html", otaPage);
});
/*handling uploading firmware file */
server.on("/update", HTTP_POST, []() {
server.sendHeader("Connection", "close");
server.send(200, "text/plain", (Update.hasError()) ? "FAIL" : "OK");
ESP.restart();
}, []() {
HTTPUpload& upload = server.upload();
if (upload.status == UPLOAD_FILE_START) {
Serial.printf("Update: %s\n", upload.filename.c_str());
if (!Update.begin(UPDATE_SIZE_UNKNOWN)) { //start with max available size
Update.printError(Serial);
}
} else if (upload.status == UPLOAD_FILE_WRITE) {
/* flashing firmware to ESP*/
if (Update.write(upload.buf, upload.currentSize) != upload.currentSize) {
Update.printError(Serial);
}
} else if (upload.status == UPLOAD_FILE_END) {
if (Update.end(true)) { //true to set the size to the current progress
Serial.printf("Update Success: %u\nRebooting...\n", upload.totalSize);
} else {
Update.printError(Serial);
}
}
});
/* set servo position, useful to calibrate the motor */
server.on("/servo", HTTP_POST, []() {
server.sendHeader("Connection", "close");
server.send(200, "text/plain", "OK\n");
if(server.hasArg("pos")) {
servo.write(server.arg("pos").toInt());
delay(300);
}
});
server.on("/action", HTTP_POST, []() {
server.sendHeader("Connection", "close");
server.send(200, "text/plain", "OK\n");
if(server.hasArg("num")) {
int requestedAction = server.arg("num").toInt();
actions[ requestedAction % ( actionsCount + 1 ) ]();
} else if(server.hasArg("peek"))
peekAfterwards();
});
server.begin();
#endif
topSwitch.setDebounceTime(100);
pinMode(ledPin, OUTPUT);
setLed(false);
servo.setPeriodHertz(50);
servo.attach(motorPin);
servo.write(restingPos);
}
void loop()
{
#if OTA_ENABLED
server.handleClient();
#endif
topSwitch.loop();
if(topSwitch.getState() == LOW) {
int action, maxAction;
unsigned long sinceLastAction = millis() - lastActionMillis;
if(!lastActionMillis)
srandom(millis());
if(sinceLastAction > 60 * 5 * 1000)
firstAction = true;
if(firstAction)
action = 0;
else
action = random(0, actionsCount - 1);
actions[ action ]();
if(!firstAction && (sinceLastAction < 5000) && (random(1, 10) > 6))
peekAfterwards();
lastActionMillis = millis();
firstAction = false;
}
if(ledOn)
setLed(false);
delay(20);
}
int stepFromTo(int from, int to)
{
return (to > from) ? 1 : -1;
}
void simple()
{
servo.write(pushingPos);
delay(250);
servo.write(restingPos);
}
void slow()
{
for(int i = restingPos; i != pushingPos; i += stepFromTo(restingPos, pushingPos)) {
servo.write(i);
delay(10);
}
servo.write(intermediatePos);
delay(100);
servo.write(pushingPos);
delay(100);
servo.write(restingPos);
}
void verySlow()
{
for(int i = restingPos; i != pushingPos; i += stepFromTo(restingPos, pushingPos)) {
servo.write(i);
delay(30);
}
servo.write(intermediatePos);
delay(100);
servo.write(pushingPos);
delay(150);
servo.write(restingPos);
}
void slowPeek()
{
for(int i = restingPos; i != peekingPos; i += stepFromTo(restingPos, peekingPos)) {
servo.write(i);
delay(10);
}
servo.write(peekingPos);
delay(500);
servo.write(pushingPos);
delay(250);
servo.write(restingPos);
}
void angry()
{
setLed(true);
for(int i = 0; i < 3; i++) {
servo.write(pushingPos);
delay(250);
servo.write(peekingPos);
delay(200);
}
servo.write(restingPos);
delay(200);
}
void peeking()
{
servo.write(peekingPos);
setLed(true);
delay(250);
servo.write(pushingPos);
delay(250);
servo.write(restingPos);
delay(200);
}
void peekAfterwards()
{
setLed(true);
delay(100);
servo.write(peekingPos);
delay(1500);
servo.write(restingPos);
}
void setLed(bool on)
{
digitalWrite(ledPin, on ? HIGH : LOW);
ledOn = on;
}[/code]
