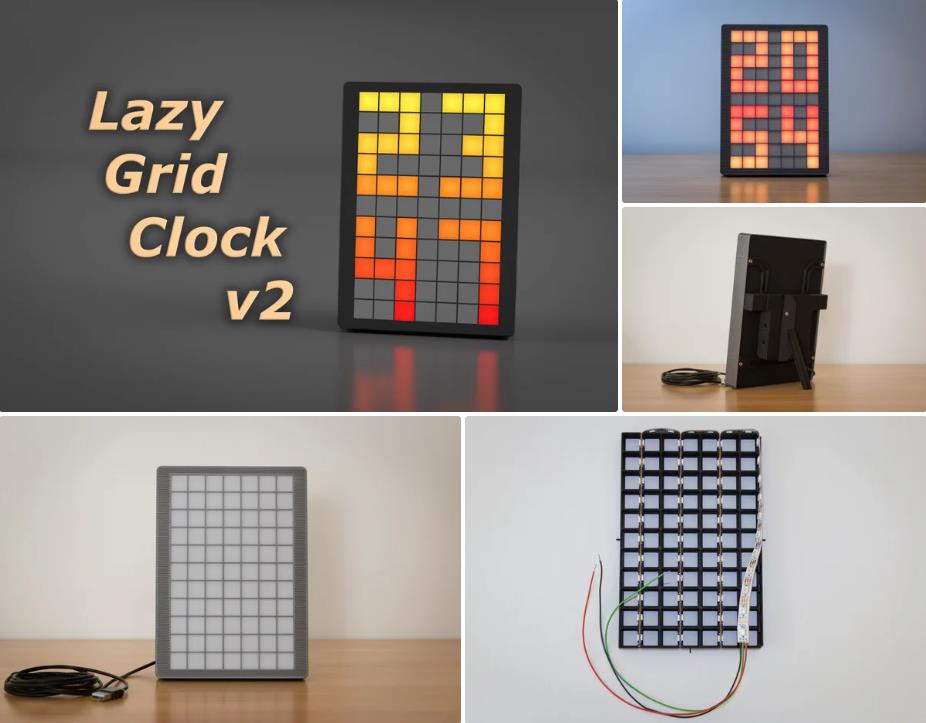

Arduino动手做 · LGCv2：7x11 LED矩阵时钟

添加了 sketch v6 的草稿，可以针对 nodeMCU/ESP8266 进行编译。它已添加到步骤 6 中。有关详细信息/信息，请查看我的 S7ripClock 的第 11 步。

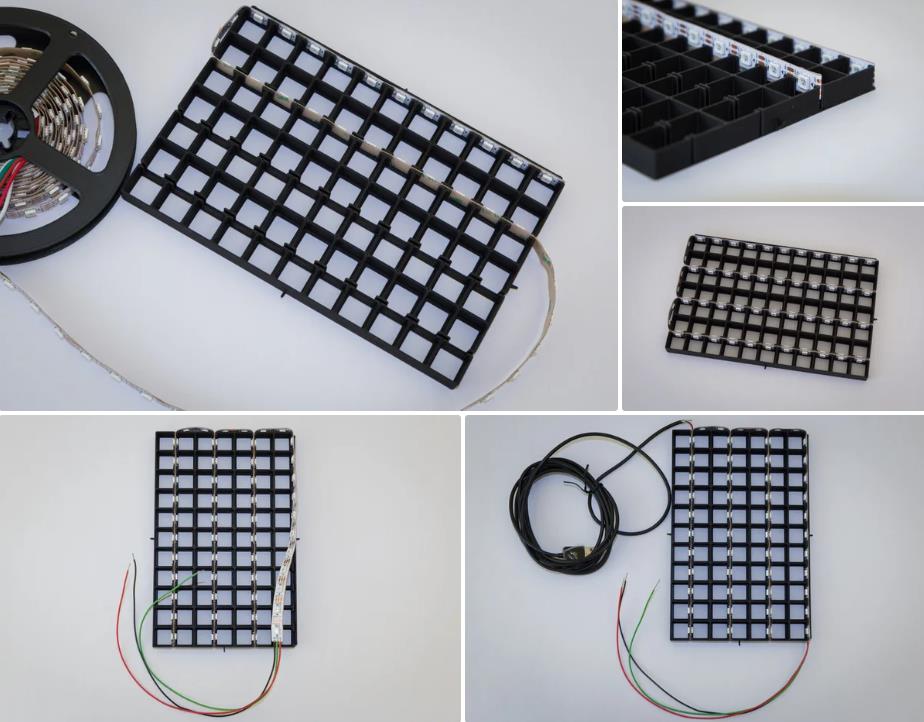

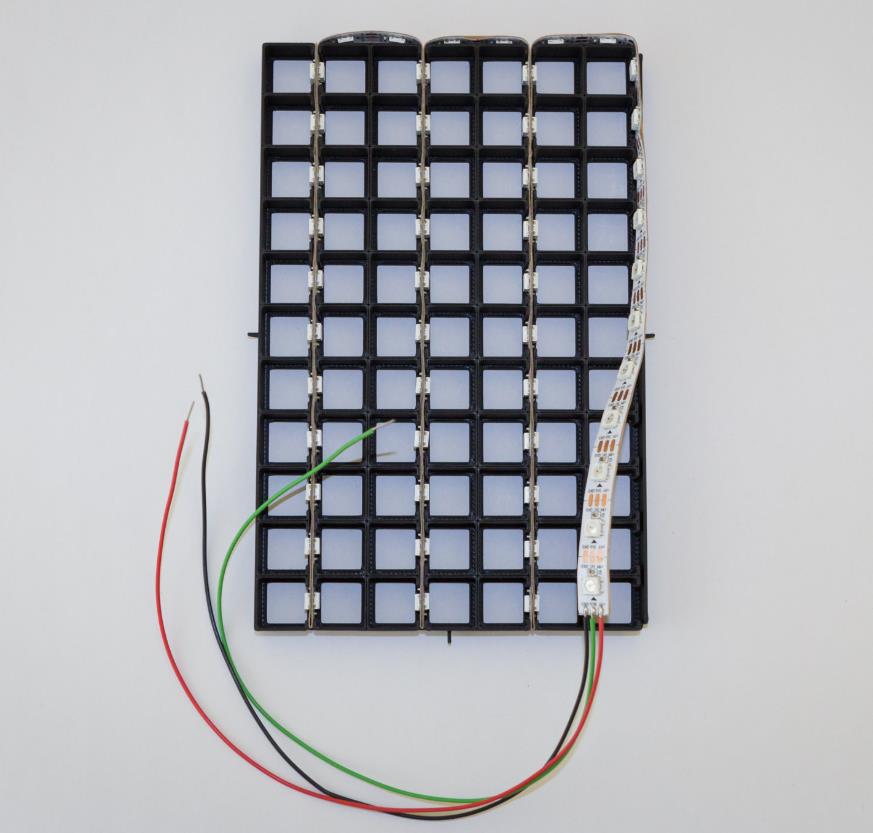

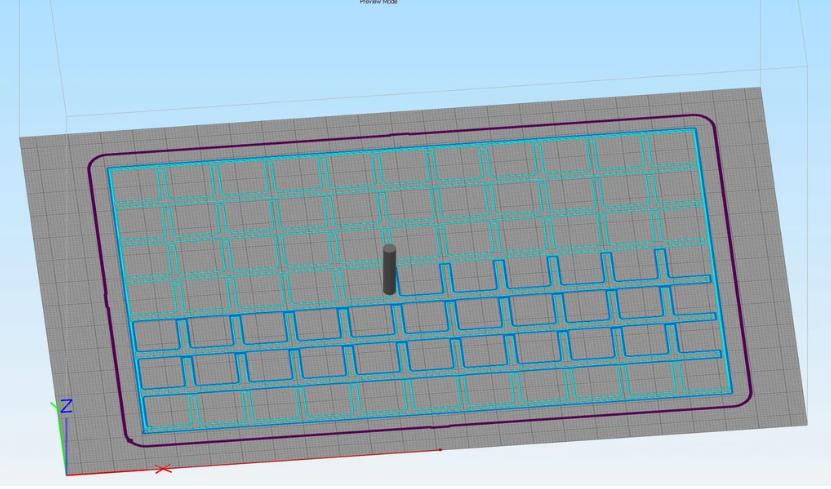

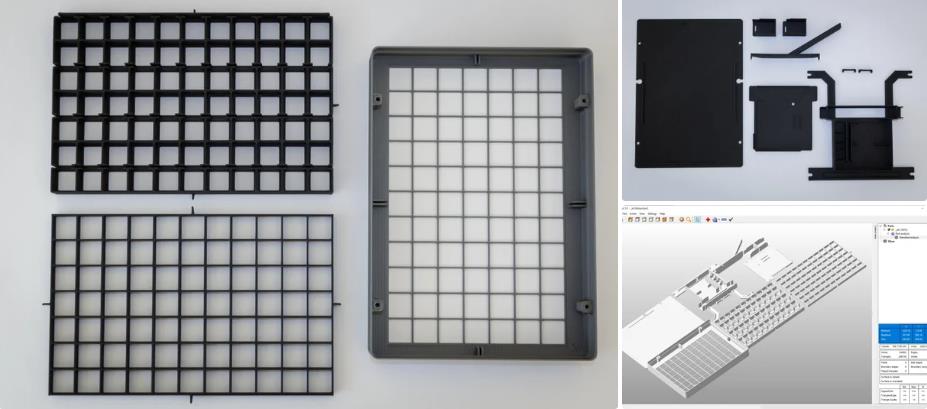

这件事背后的想法是避免像在经典矩阵中那样焊接多个 LED 灯条。要做到这一点，有 6 个 LED “浪费”了，但它使构建网格的速度大大加快。
基本上这与我之前的 Lazy Grid Clock 相同 - 它现在终于更新了，提供了更轻松的构建并使用更少的材料，例如螺丝。由于有一些混音/修改，我保留了网格的方向/起点，因此草图可以在 LGCv1 和 v2 上使用。
Arduino sketch 基于 S7ripClock。因此，虽然看起来有些不同，但视频中的说明/功能也适用于此。
如果你正在寻找一个更大的网格，并且不关心做一些焊接工作，你可能想看看我的 “Grid Clock v2”： https://www.thingiverse.com/thing:3433644

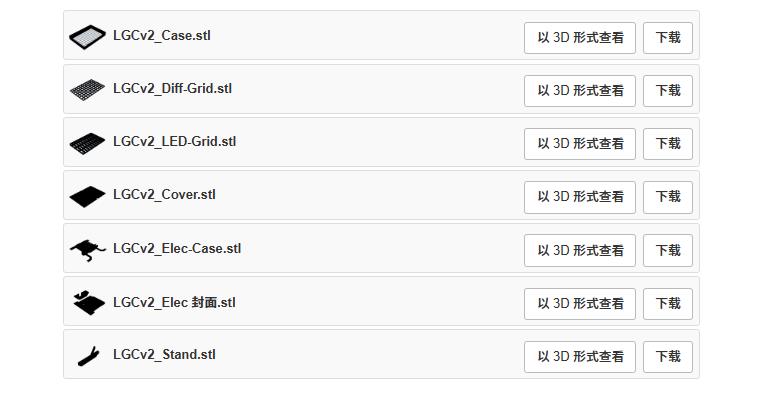

材料
1 个 Arduino Pro Mini（5v，328p）或 Arduino Nano
83 个 WS2812B LED，60 米条，5V，每个 LED 可单独寻址，10mm 宽（IP65/67，涂层/橡胶的不适合！
1 个 DS3231 RTC 模块（ZS-042、用于 Pi 的 DS3231 或类似模块）
2 个 6x6 毫米按钮（按钮长度并不重要，3-6 毫米效果很好）
1 根 USB 数据线 / USB 壁式充电器（最小 500mA，推荐 1A）
5 个 M3 螺丝（长度 8 毫米 - 12 毫米，没关系，推荐 8 毫米）
一些电线（建议使用 AWG 26 分钟）
2x 120mm x 188mm 漫射材料（我一直在使用 Folex 喷墨胶片，非常薄的纸或类似材料也可以使用）
您需要一个有效的 Arduino IDE 来上传 sketch。此外，您还应该了解编译和上传 sketch 或安装所需库之间的区别。如果您对 LED/Arduino 完全陌生，我建议您先完成 Adafruits Neopixel Guide 之类的内容。
笔记：
草图正在使用 FastLED 库。因此，可以使用其他 LED，但此 instructable 将不包括此类修改。使用没有 logic level shifters 和 WS2812B 的 ESP8266也是如此。
对于 RTC 通信，使用 JChristensen 的 DS3232 库。所以支持其他模型（DS1307），我只是还没有遇到没有大量漂移的模型。^^

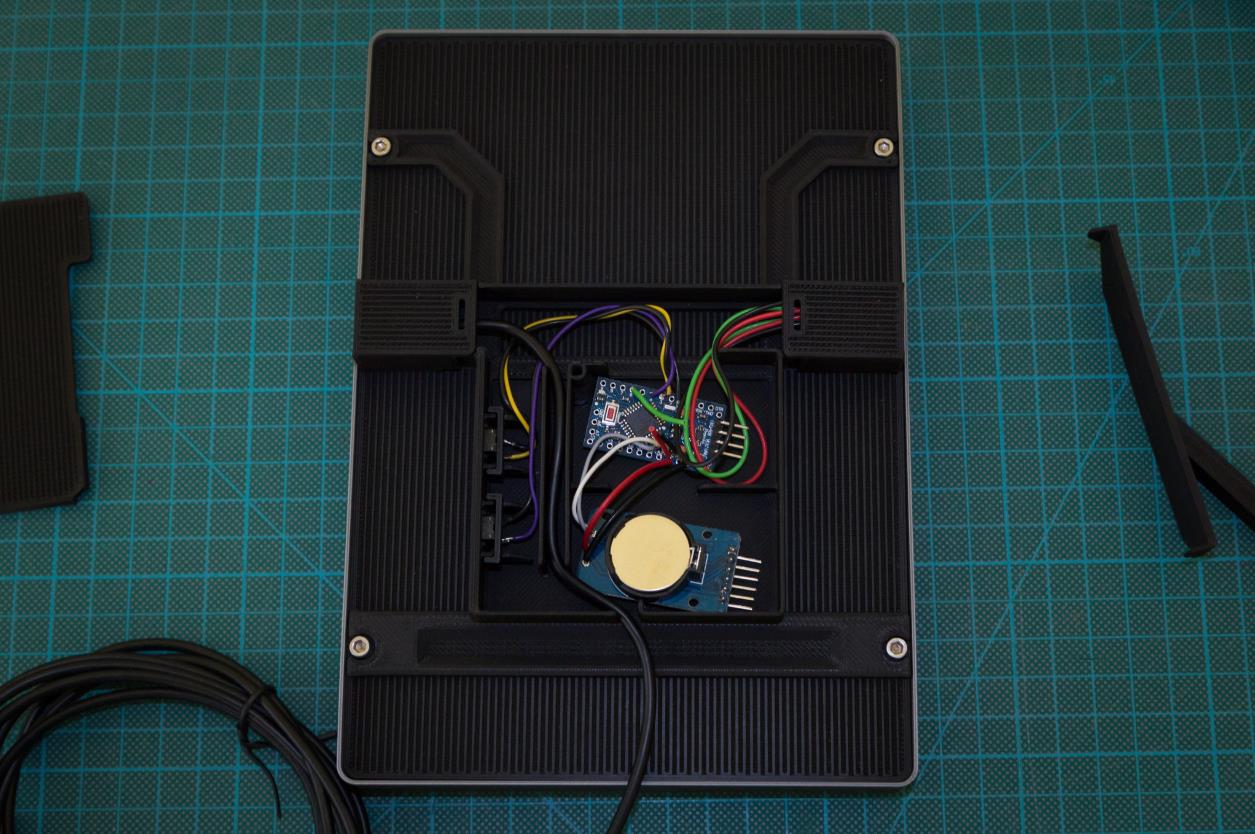

电子产品非常简单。只需 2 个按钮、电源和 LED 灯条即可连接。请查看 S7ripClock 以获取详细的图片和原理图。线材颜色与图片中可以看到的相同。
https://www.instructables.com/id/S7ripClock-Basic-...
该草图也基于 S7ripClock，因此它提供了完全相同的功能。根据您选择的电源，您可能希望在草图之上提高 500mA 的默认功率限制。
通过将 “enableDot” 更改为 “true”，您可以根据需要在网格中心启用一个闪烁的点。
基本使用说明：
按钮 A：选择亮度
按钮 A（长按）：切换颜色模式（每个数字/每个 LED）
按钮 B：选择调色板
按钮 B（长按）：切换 12 小时 / 24 小时模式
按钮 A + B：进入设置
在设置中：按钮 B -> 增加 +1，按钮 A -> 接受/下一步。
