【Arduino 动手做】数字时钟 LED 点阵 - ESP32 应用
2025-08-021517
AI 快速预览详细
本项目介绍了如何使用NodeMCU Amica ESP8266和LED点阵MAX7219模块制作数字时钟。所需组件包括PCB ESP矩阵板、LED点阵模块、NodeMCU、USB转TTL模块等。通过简单的步骤，用户可以通过Android手机和OTG适配器上传固件，实现时间显示。该项目适合初学者，特别是对电子制作感兴趣的人。
|

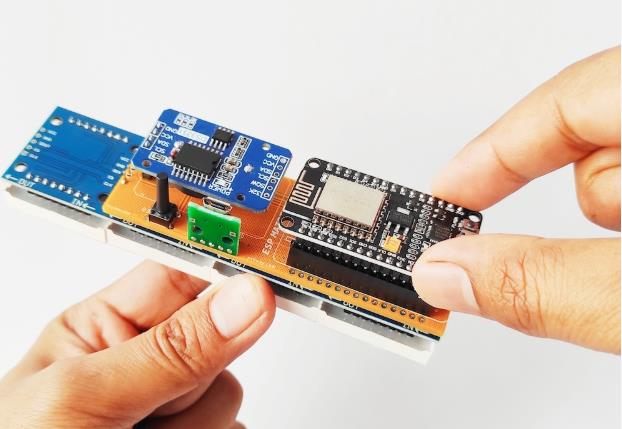

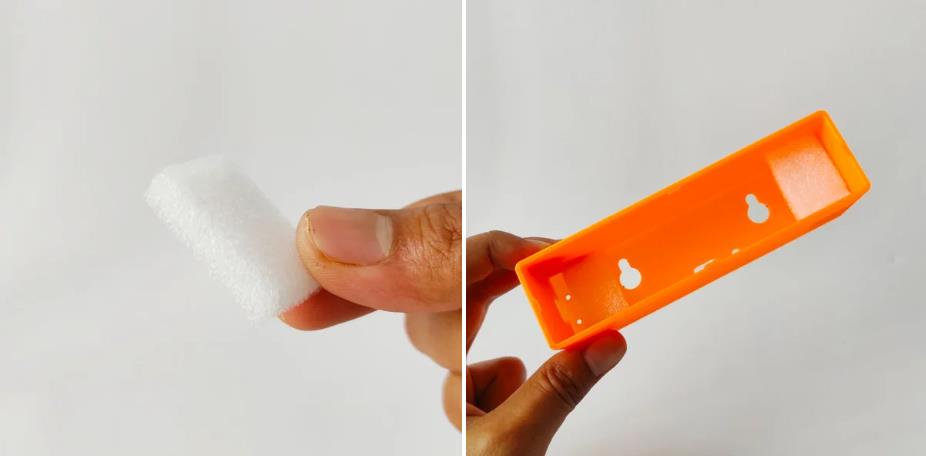

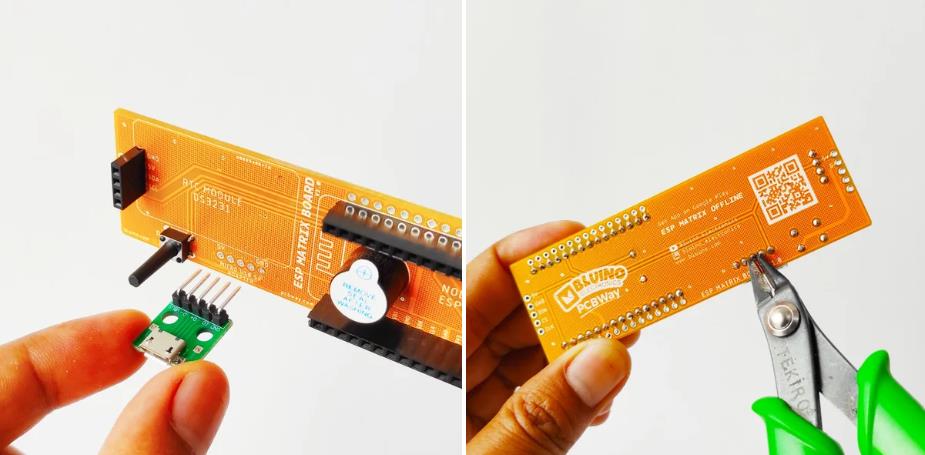

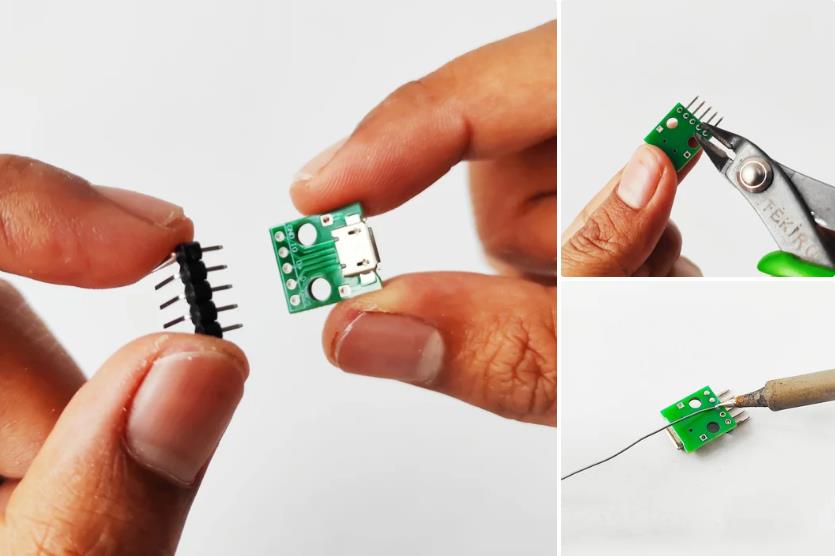

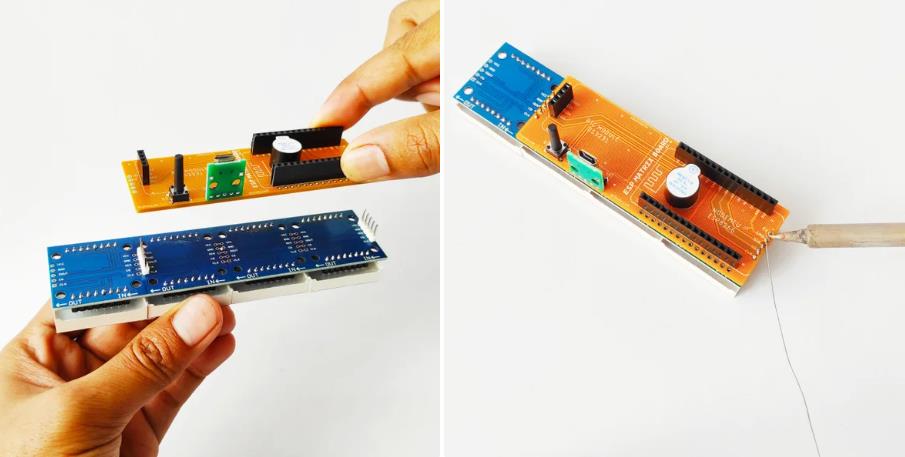

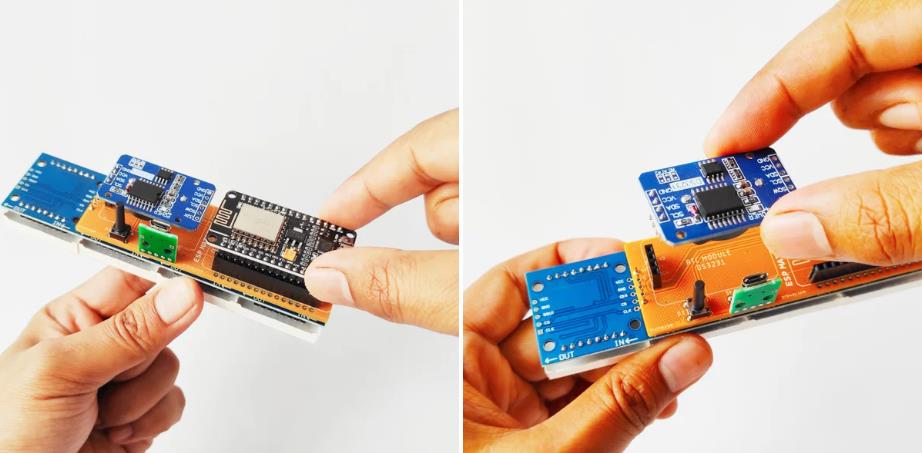

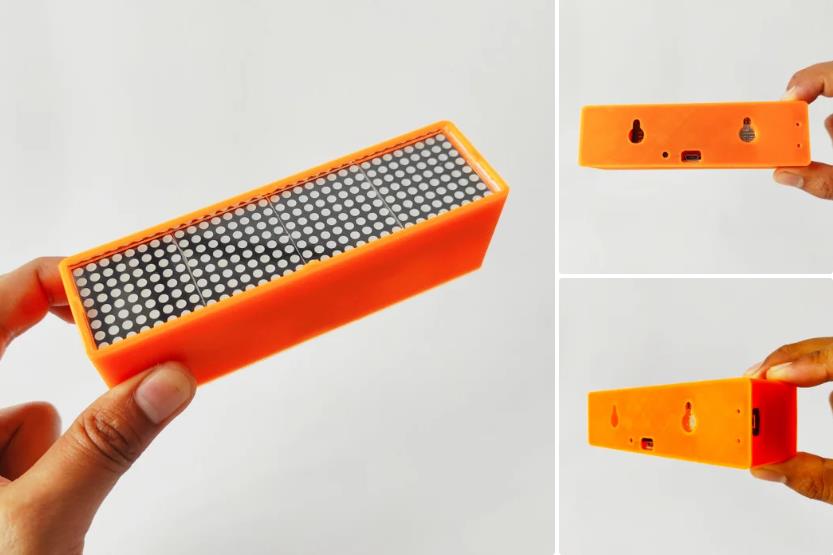

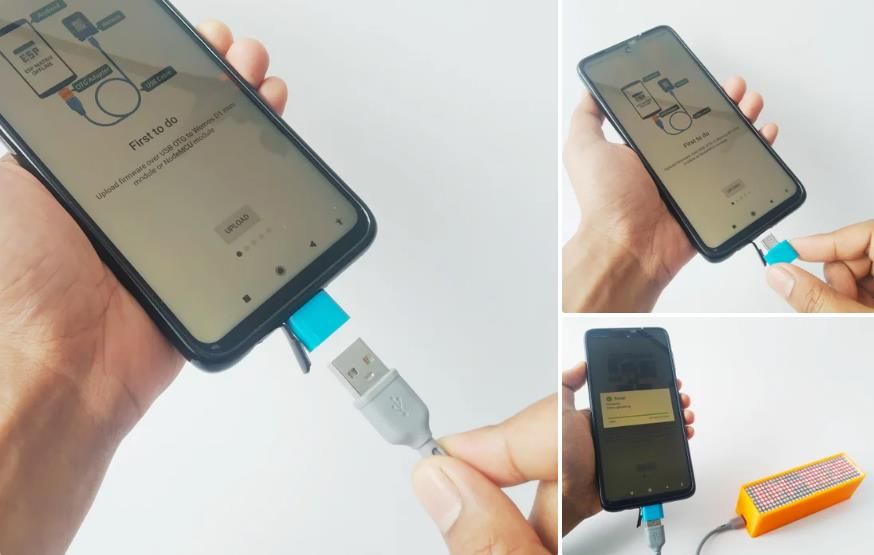

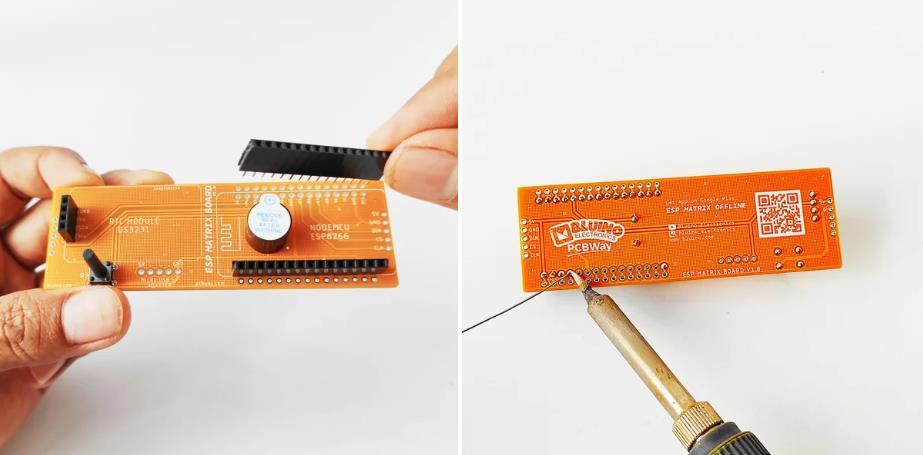

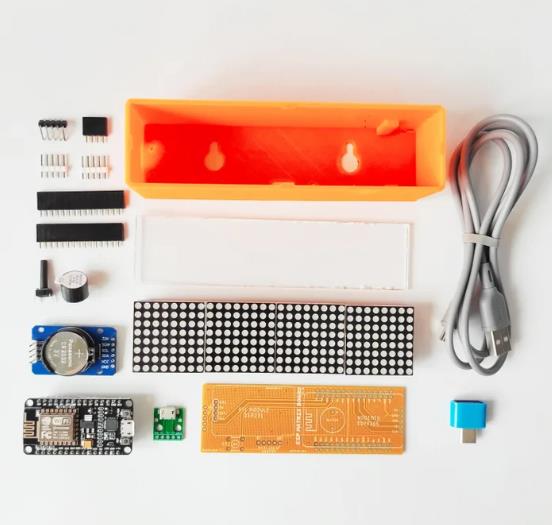

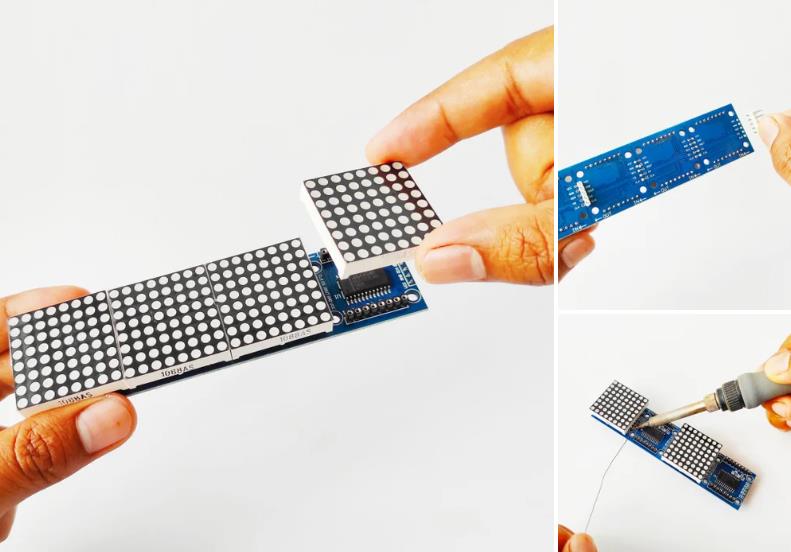

以下是制作此项目所需的组件： 1 x PCB ESP 矩阵板 （PCBWAY） 1 x LED 点阵 MAX7219 4 合 1 模块 1 个 NodeMCU Amica ESP8266 1 x USB 转 TTL CP2012 模块 1 x RTC DS3231模块 1 x 有源蜂鸣器 5V 1 x 轻触开关 22mm 1 x 5 针公头 90 度 2 x 5 针公头接头 2 x 15 针母头 1 x 4 针母头 USB OTG 适配器 微型 USB 数据线 案例 3D 打印部件 亚克力透明 3mm 上传固件 1） 对 Nodemcu ESP8266（ESP Matrix 设备）进行编程非常简单，您只需通过微型 USB 数据线和 OTG 适配器将 Nodemcu（ESP Matrix 设备）连接到 Android 手机，见图。注意：背面的 Micro USB 插座仅供电（不是线路到编程 Nodemcu） 2） 然后从 Google Playstore 安装 ESP Matrix Offline 应用程序。 3） 在第一个欢迎屏幕中，点击上传按钮。              |
项目链接：https://www.instructables.com/Digital-Clock-LED-Dot-Matrix-ESP-Matrix-Android-Ap/
项目作者：印度尼西亚 bluino_electronics
项目视频：https://www.youtube.com/watch?v=V67sp4fTYZA
PCB文件：https://www.pcbway.com/project/shareproject/ESP_Matrix_Board___LED_Dot_Matrix_Clock_WiFi_Android_App.html
3D STL 文件：https://www.thingiverse.com/thing:4695742
固件：https://play.google.com/store/apps/details?id=com.bluino.espmatrix
