【花雕学编程】Arduino动手做（216）--ESP32-C3 0.42 OLED开发板

2025-09-151929

UID: 1737

2964文章

158粉丝

1.1万获取喜欢

AI 快速预览详细

ESP32-C3 0.42 OLED开发板是一款基于ESP32C3FN4/FH4设计的核心板，内置4M Flash，支持WiFi和蓝牙5.0，配备0.42英寸OLED屏幕。它有多种引脚接口，如1xI2C、1xSPI、2xUART、11xGPIO（PWM）和4xADC。开发板还配备了板载蓝光LED和重置按钮，USB接口既可作为电源，也可用于连接PC进行通信。尺寸为24.8mm*20.45mm，适合Arduino编程项目。

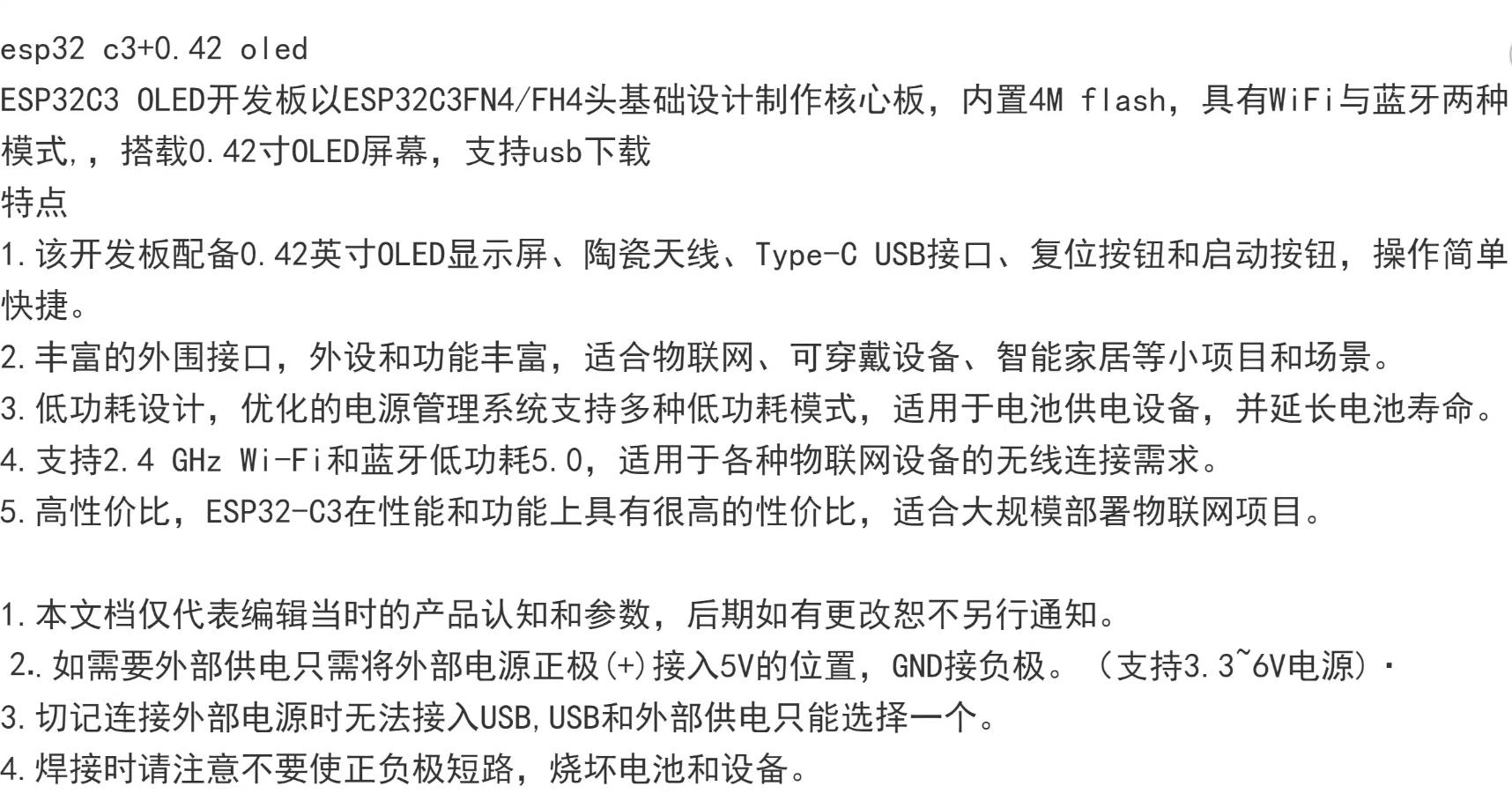

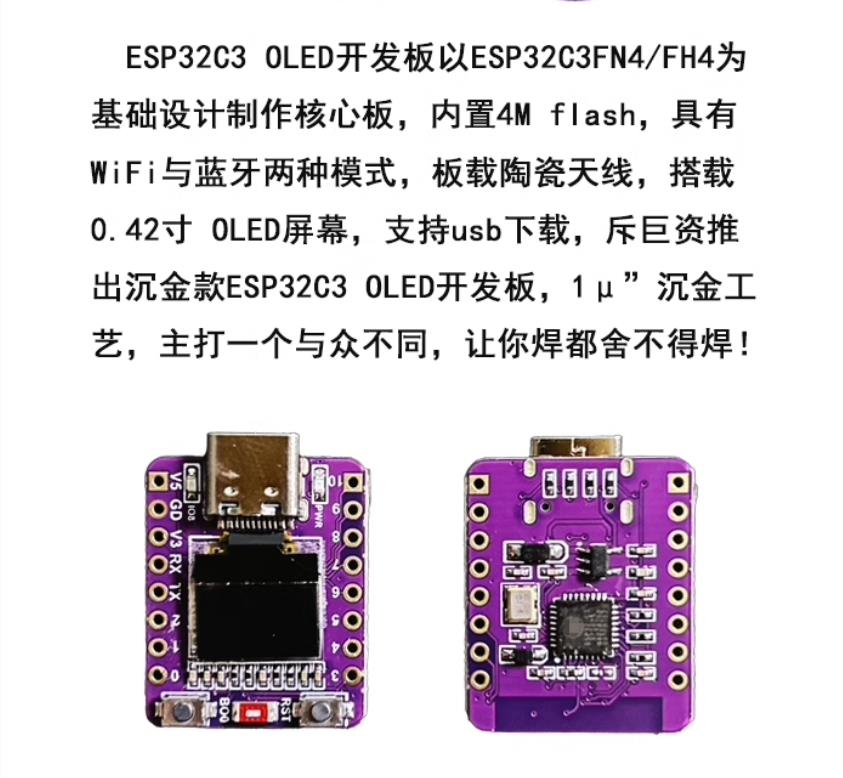

ESP32 C3 OLED开发板基于ESP32C3FN4/FH4，是设计生产的核心板。它有一个内置的4M Flash。它有WiFi和蓝牙两种模式，带有陶瓷天线，配备0.42英寸OLED屏幕，支持USB下载。

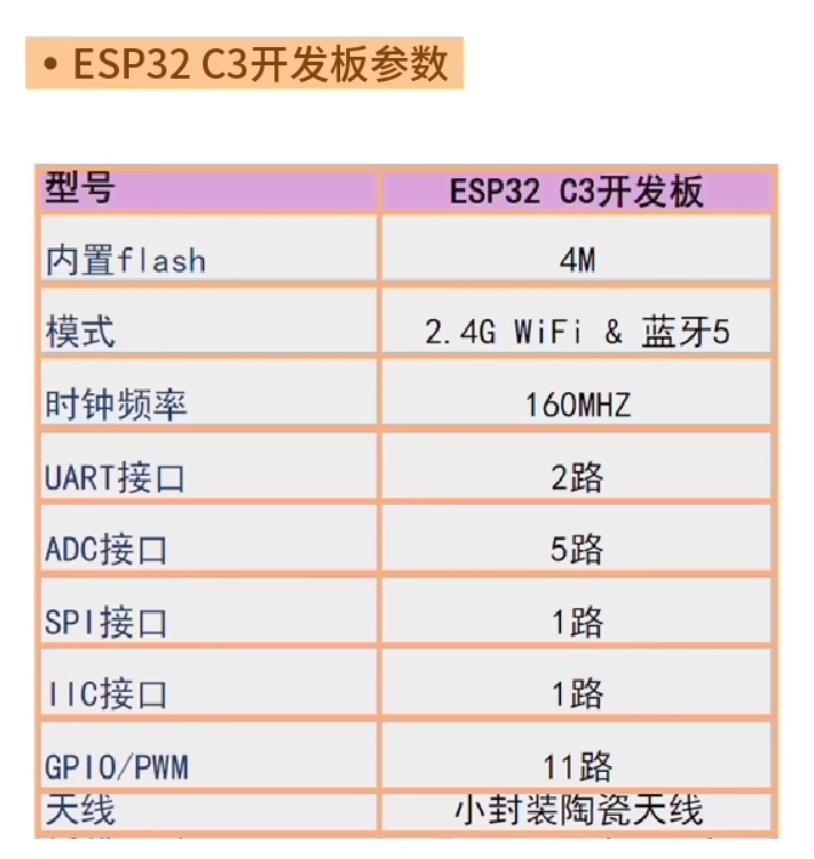

电压：3.3~6V
WiFi：802.11b/g/n 协议，2.4GHz
蓝牙：BT 5.0
SPI 闪存：内置 4M

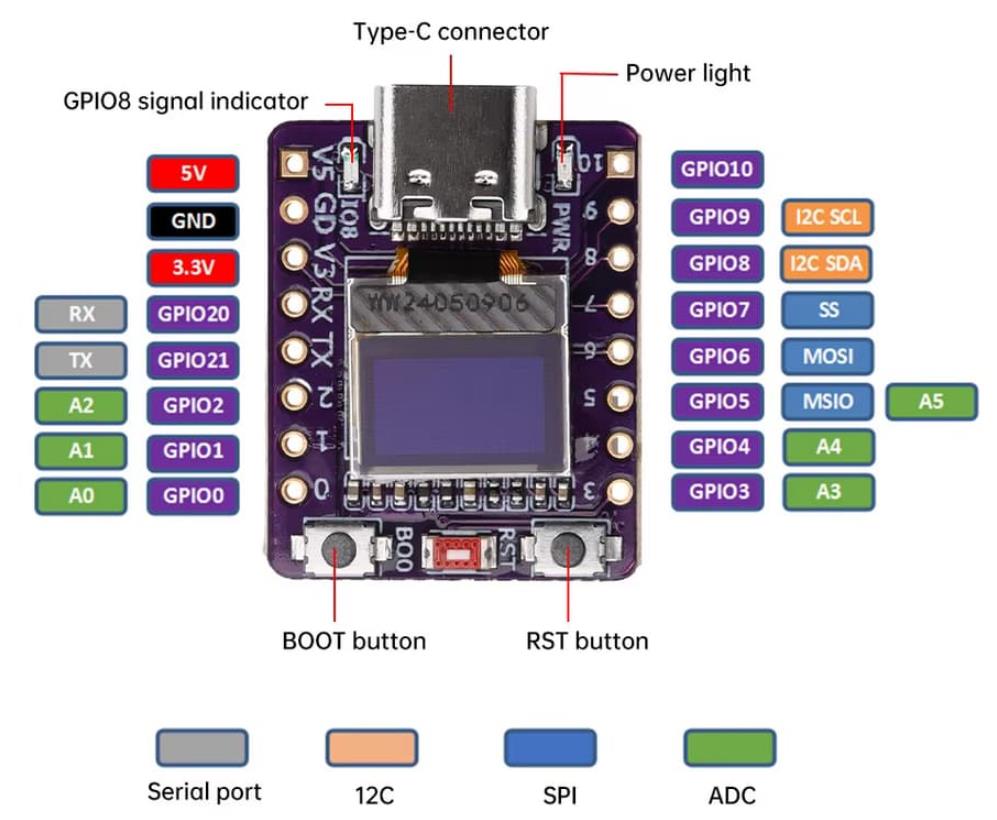

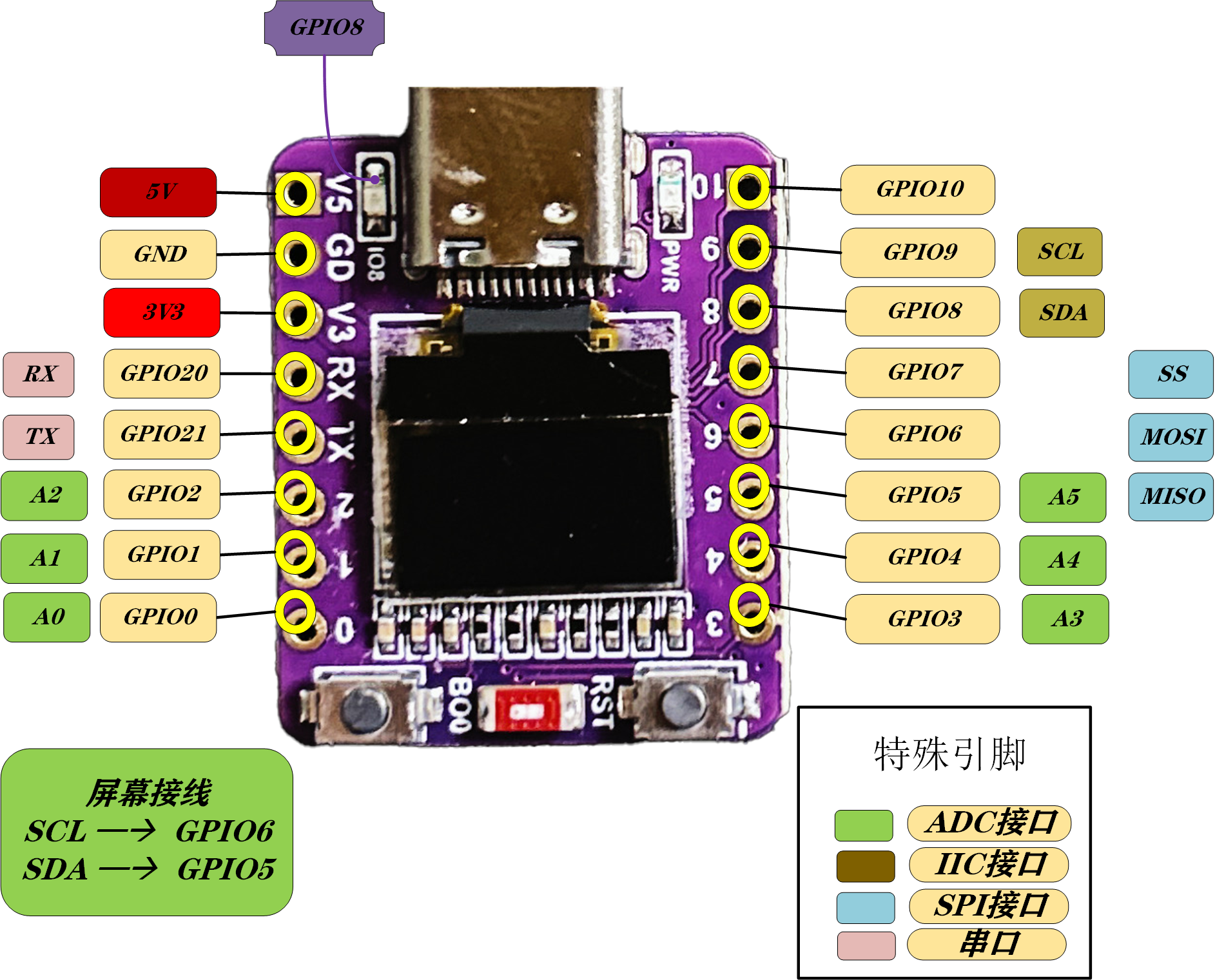

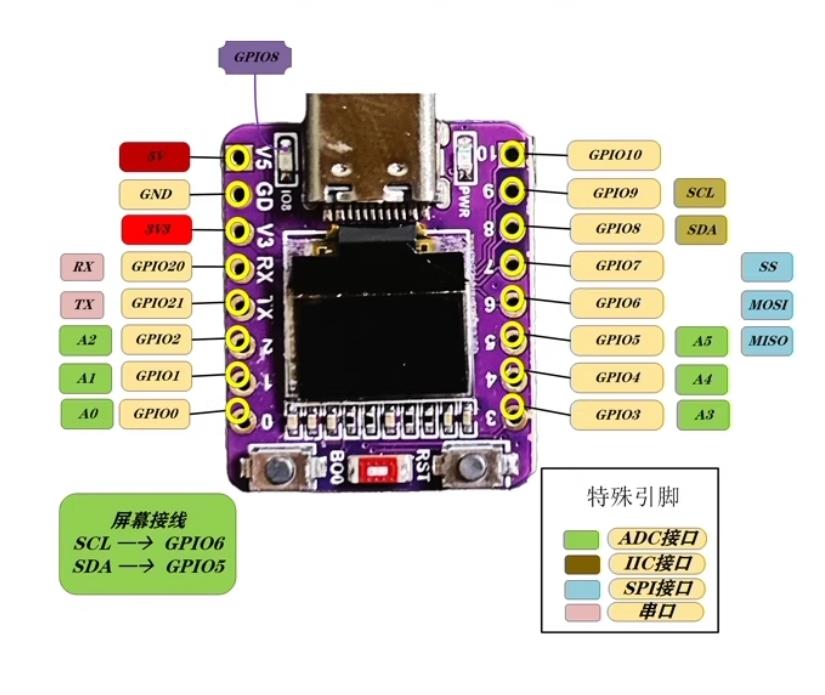

引脚接口：1xI2C、1xSPI、2xUART、11xGPIO （PWM）、4xADC
板载 LED 蓝光：GPO8 引脚
BO0：下载键，长按BO0键插入USB线，然后松开手进入“下载模式”
RST：重置按钮，程序运行重启或重置。
USB接口：可作为电路板的电源，也可作为连接PC和ESP32C3的通信接口。

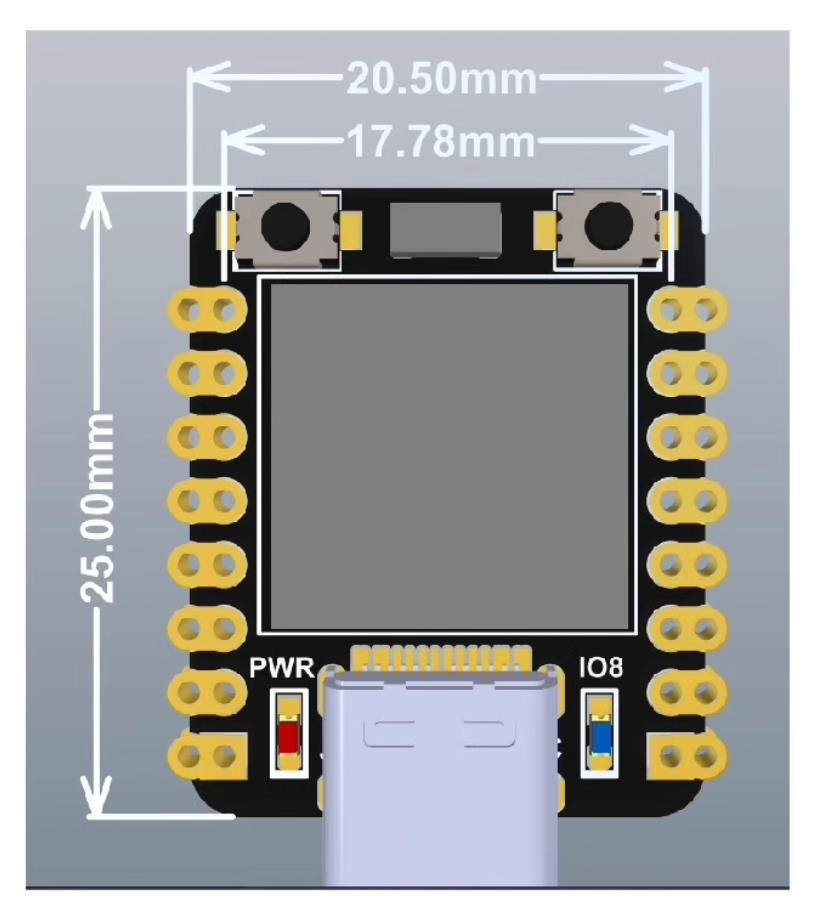

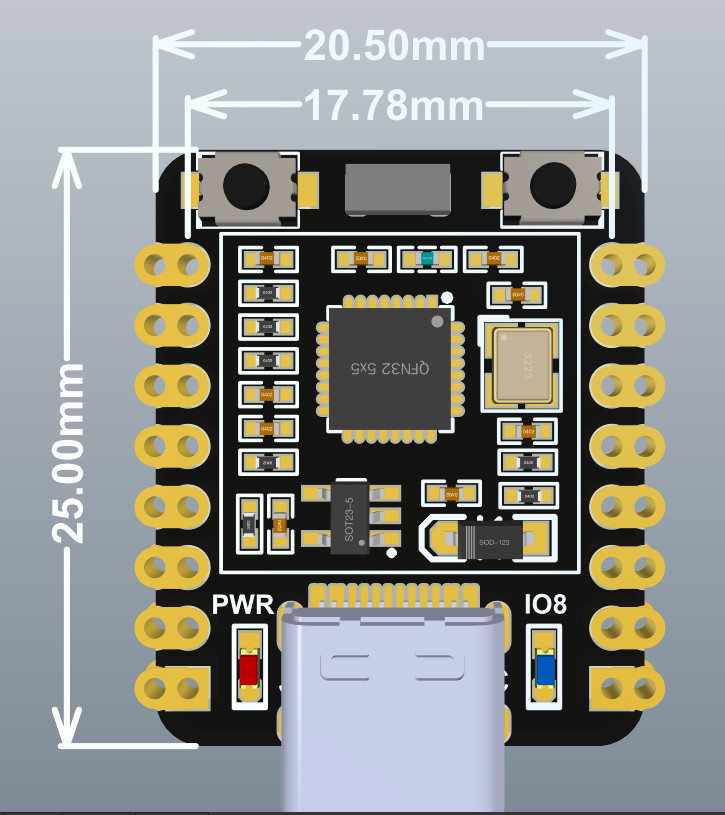

尺寸：24.8mm*20.45mm

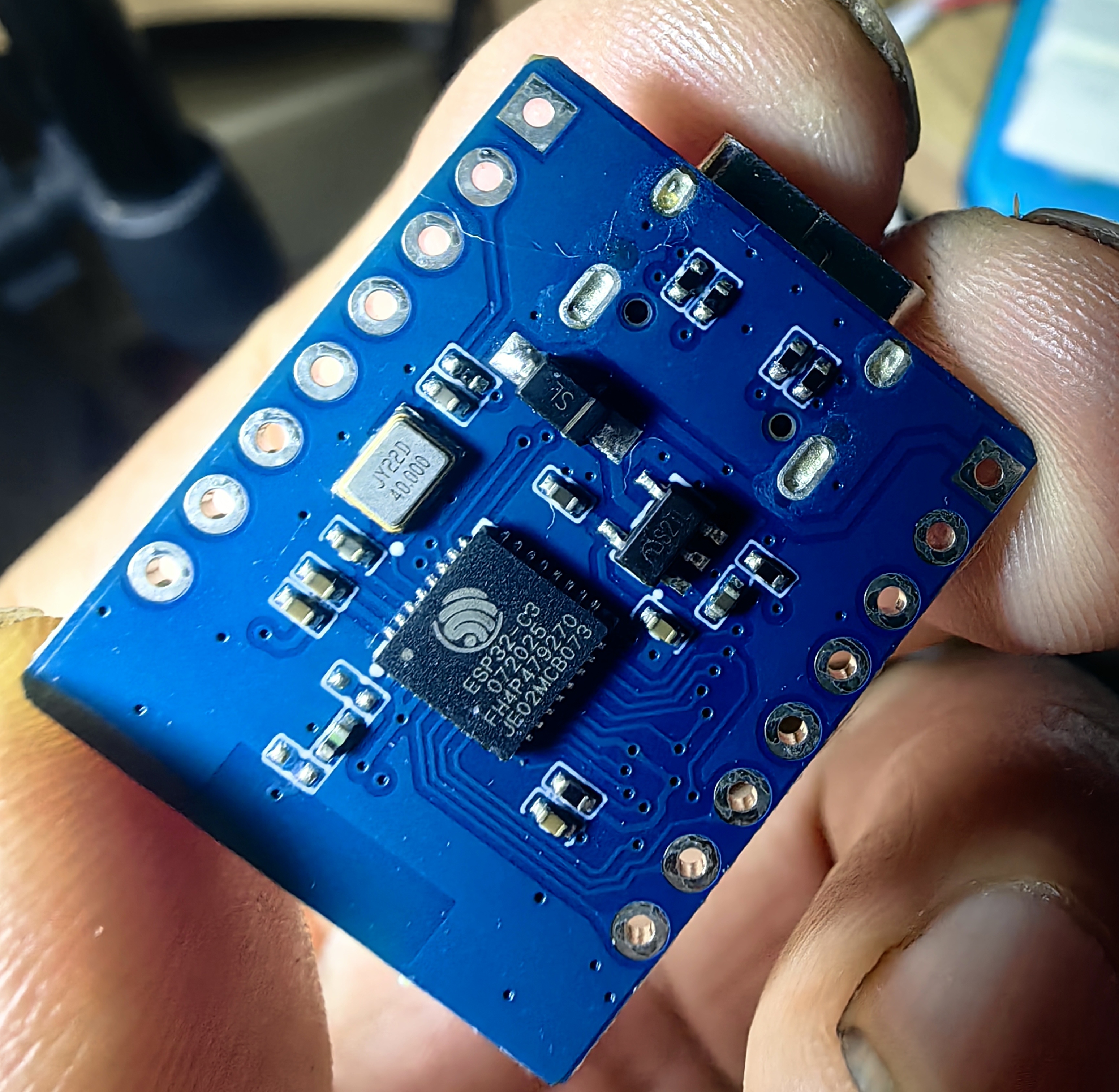

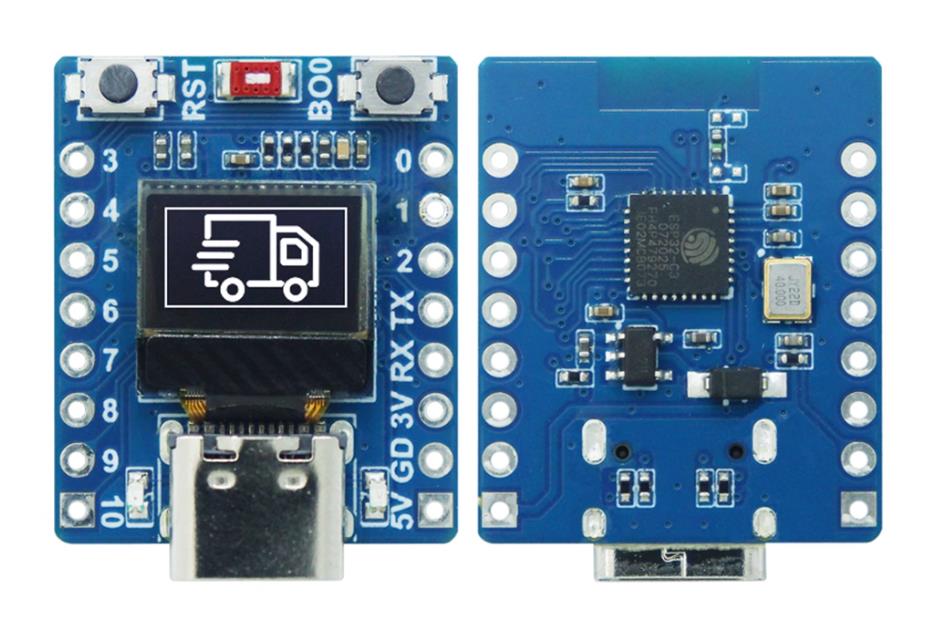

【花雕学编程】Arduino动手做（216）--ESP32-C3 0.42 OLED开发板图3

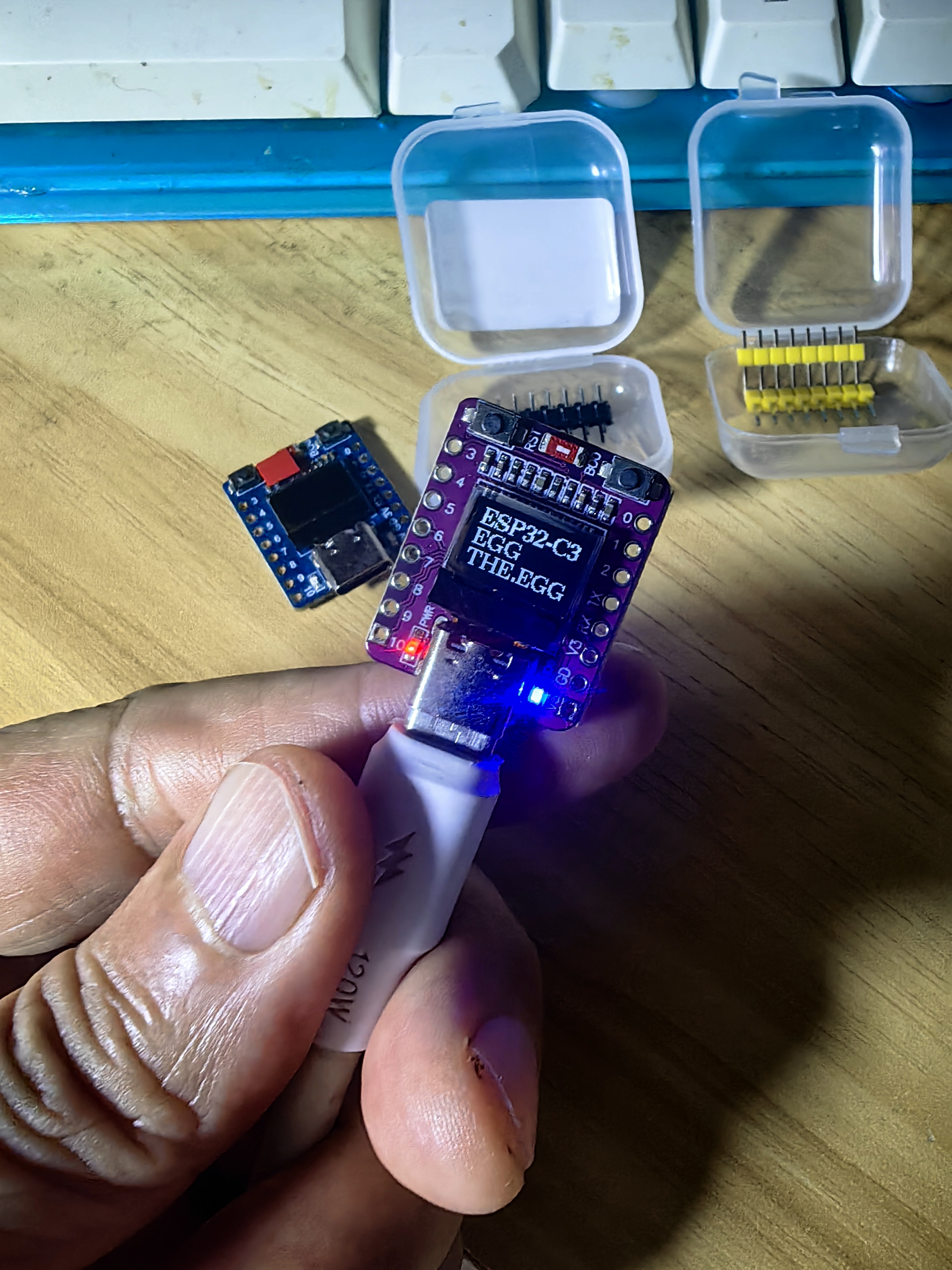

【花雕学编程】Arduino动手做（216）--ESP32-C3 0.42 OLED开发板图1

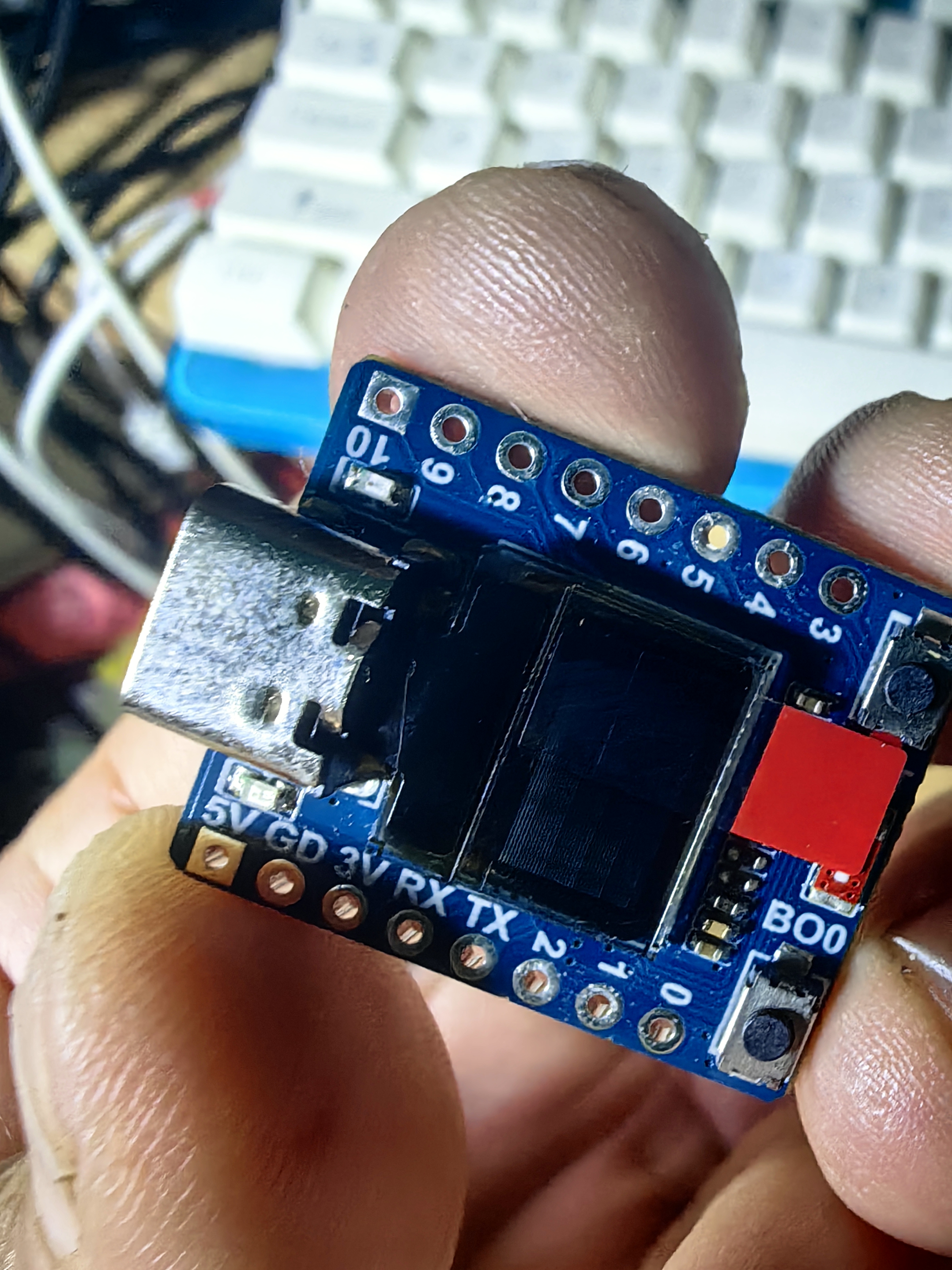

【花雕学编程】Arduino动手做（216）--ESP32-C3 0.42 OLED开发板图2

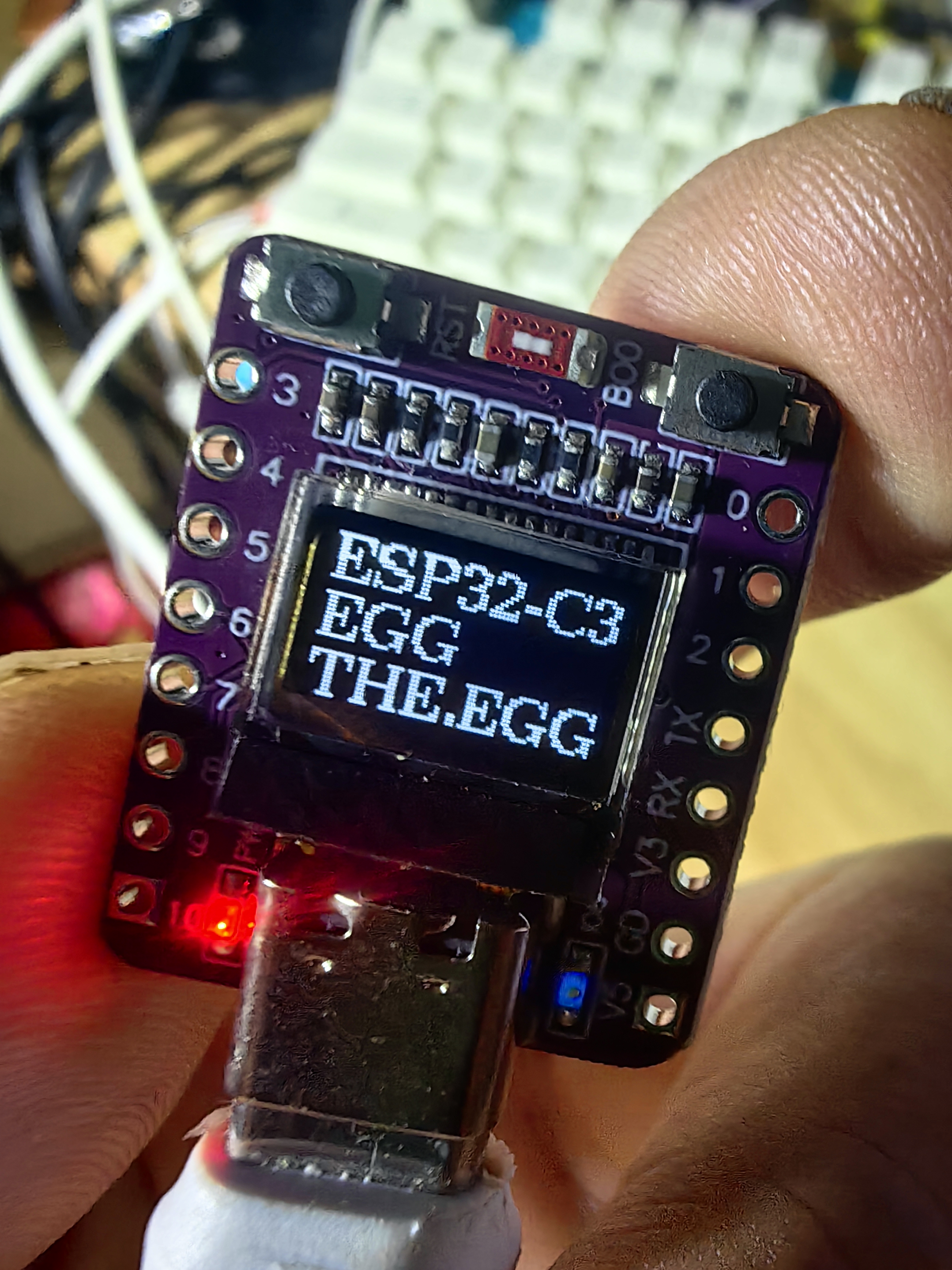

【花雕学编程】Arduino动手做（216）--ESP32-C3 0.42 OLED开发板图4

创作许可协议

其他主题 Arduino

评论(2)

驴友花雕

作者

带有 ESP32-C3 的 ABROBOT 开发板是一个紧凑的物联网平台，支持原生 USB CDC，无需外部转换器。为确保正常功能，它需要刷新一个新的引导加载程序。板载 OLED 显示器的有效分辨率为 72×40 像素，但 U8g2 等库需要将分辨率设置为 128×64。显示器使用地址为 0x3C 的 GPIO5 （SDA）和 GPIO6 （SCL）通过 I2C 连接。（30， 12）的显示偏移量可确保正确的渲染，并且绘图限制为 72×40 像素以避免剪切。其他功能包括 GPIO8 上的内置 LED、GPIO21 和 GPIO20 上的 UART 通信、GPIO8 和 GPIO9 上的第二个 I2C、SPI、ADC（GPIO0 到 GPIO5）以及 GPIO9 上的 BOOT 按钮用于启动或重置功能。该板非常适合需要灵活性和小尺寸的物联网项目。
相关资料
https://github.com/01Space/ESP32-C3-0.42LCD
https://emalliab.wordpress.com/2025/02/12/esp32-c3-0-42-oled/
https://www.youtube.com/watch?v=W9Vo67RpQ8E
https://www.youtube.com/watch?v=VbaFmT-tFtI
https://www.reddit.com/r/esp32/comments/1i2wqvk/this_esp32c3_oled_came_preloaded_with_a_wifi/
