掌控板2.0与SPI接口的RFID RC522实验

2025-12-032828

dlzxlsx

UID: 3238

9文章

0粉丝

50获取喜欢

AI 快速预览详细

本文介绍了如何使用掌控板2.0和SPI接口的RFID RC522模块进行读取卡号并控制LED灯。首先列出了所需的实验器材，包括掌控板2.0、掌控IO扩展板、MFRC522模块和LED。接着详细说明了RFID模块与掌控板（扩展板）的连线方法，并提供了详细的连线图。然后介绍了如何在Mind+平台上加载RC522库，并编写代码读取RFID卡号。最后，展示了刷卡开灯实验的具体代码和效果。这个项目非常适合STEM教育场景，能够帮助学生掌握物联网技术。

Mind+平台自带NFC模块，但此模块为IIC接口，如下图。
掌控板2.0与SPI接口的RFID RC522实验图1

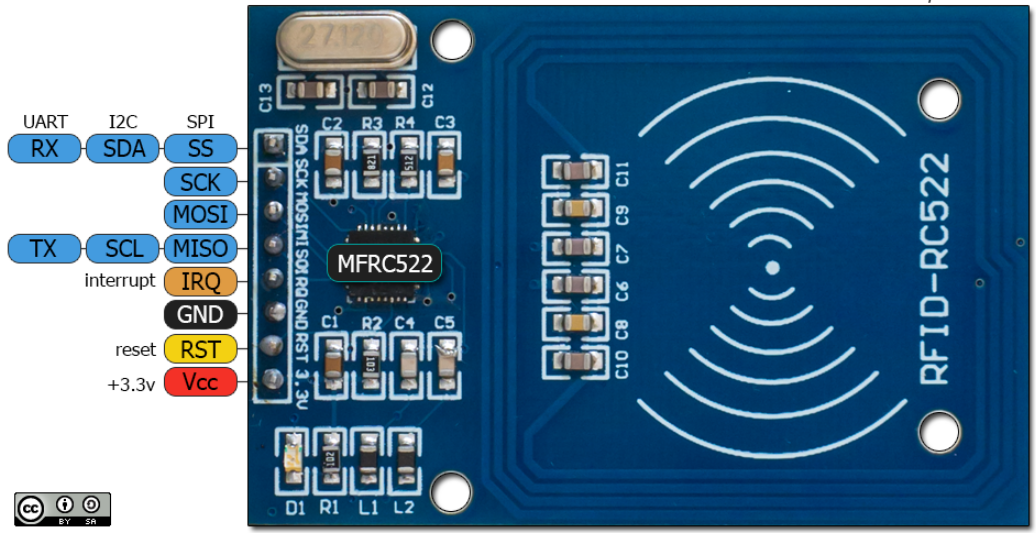

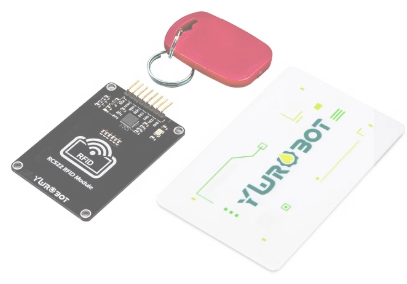

但笔者学校配了一批RFID模块的却是SPI接口的，如下图：

掌控板2.0与SPI接口的RFID RC522实验图2

现用掌控板2.0在mind+(1.8.1RC3.0版本)上实现读取卡号，并按键外接LED.

一、实验器材：

1.掌控板2.0

2.掌控IO扩展板SKU:MBT0014

3.MFRC522

4.LED

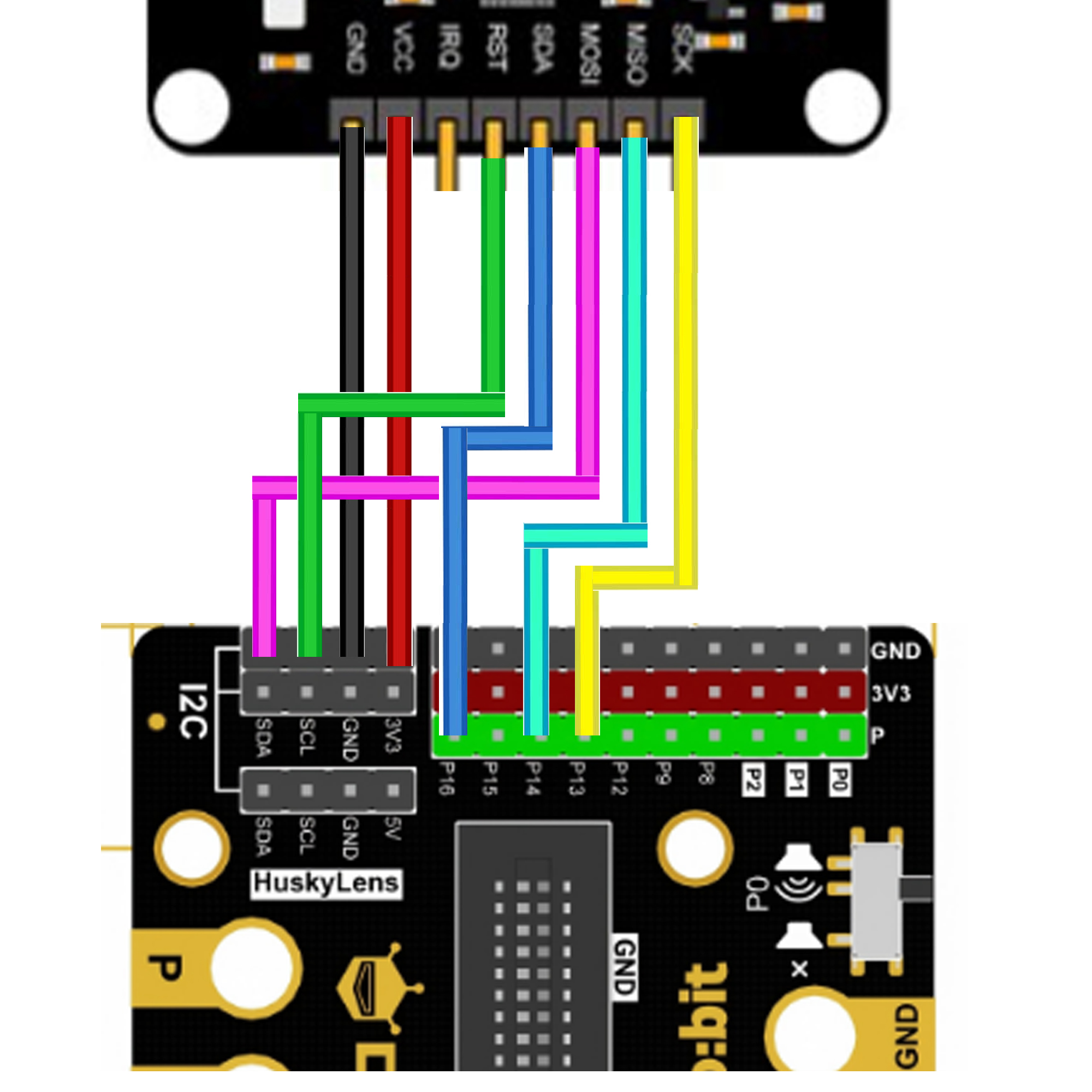

二、RFID模块与掌控板（扩展板）的连线：

掌控板2.0与SPI接口的RFID RC522实验图4

掌控板	P13	P14	SDA	P16	SCL	3.3	GND
RC522	SCK	MISO	MOSI	SDA（SS）	RST	VCC	GND

注意：
1.掌控板的SPI引脚是默认的，不可修改！

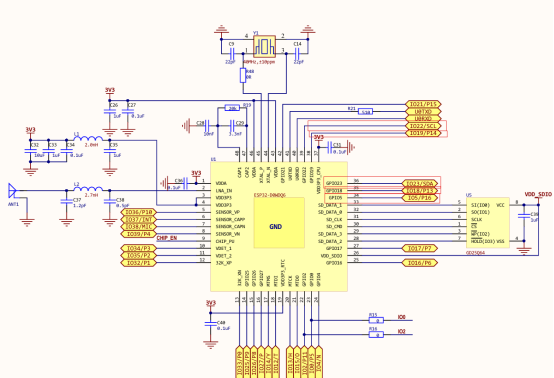

2.掌控板的P16为ESP32的gpio05,SCL为gpio22(见掌控板原理图)
掌控板2.0与SPI接口的RFID RC522实验图5

三、加载RC522库

在扩展——用户库中以关键字“rfid"搜索，可得以下结果，选取RFID RC522库。

掌控板2.0与SPI接口的RFID RC522实验图6

四、编写代码，读取RFID卡号

掌控板2.0与SPI接口的RFID RC522实验图7

卡片的UID为字符串，保存在data变量中，再通过串口0显示在mind+调试窗口中。

注意：命令语句"RC522初始化SDA 5 RST 22”中的SDA 5指的是esp32中的GPIO5,不是掌控中的P5,RST 22是eps32的GPIO22,非P22!!

上面的代码配合之前连线，上传代码后，刷卡后mind+的串口就能显示该RFID的卡号。

五、刷卡开灯实验

把LED接扩展板的P8,上传下面的代码，即可实现刷卡开灯2灯的效果。
掌控板2.0与SPI接口的RFID RC522实验图8

生成的C++代码如下：
#include <SPI.h>
#include "MFRC522.h"

String mind_s_data;
MFRC522 mfrc522(5, 22);

void setup() {
      pinMode(P8, OUTPUT);
      SPI.begin();
  mfrc522.PCD_Init();
      mind_s_data = "0";
      Serial.begin(9600);
}
void loop() {
      if ((mfrc522.MFRC522_IsNewCard(&mfrc522))) {
            mind_s_data = (mfrc522.MFRC522_ReadCardUID(&mfrc522));
            Serial.println(mind_s_data);
      }
      if ((mind_s_data==String("7c38672e"))) {
            mind_s_data = "";
            digitalWrite(P8, HIGH);
            delay(2000);
            digitalWrite(P8, LOW);
      }
}
