这个项目是根据LattePanda官方开源资料，复刻了一个迷你的系统载板。使用了一路USB2.0、一路USB3.2、一路HDMI和一个M.2 E Key扩展（2230）。原理图直接抄官方资料，物料全部更换成了嘉立创的物料，方便后期的SMT。PCB尺寸为10×10（cm），方便布线并节省打板费用。最难的地方在于高速差分线的layout，要注意差分线等长，阻抗匹配，同时满足差分线与其他信号的5W原则。打板回来测试，一次点亮，USB2.0和USB3.2速率与官方载板一致，1080显示屏在60HZ下无丢包。
|

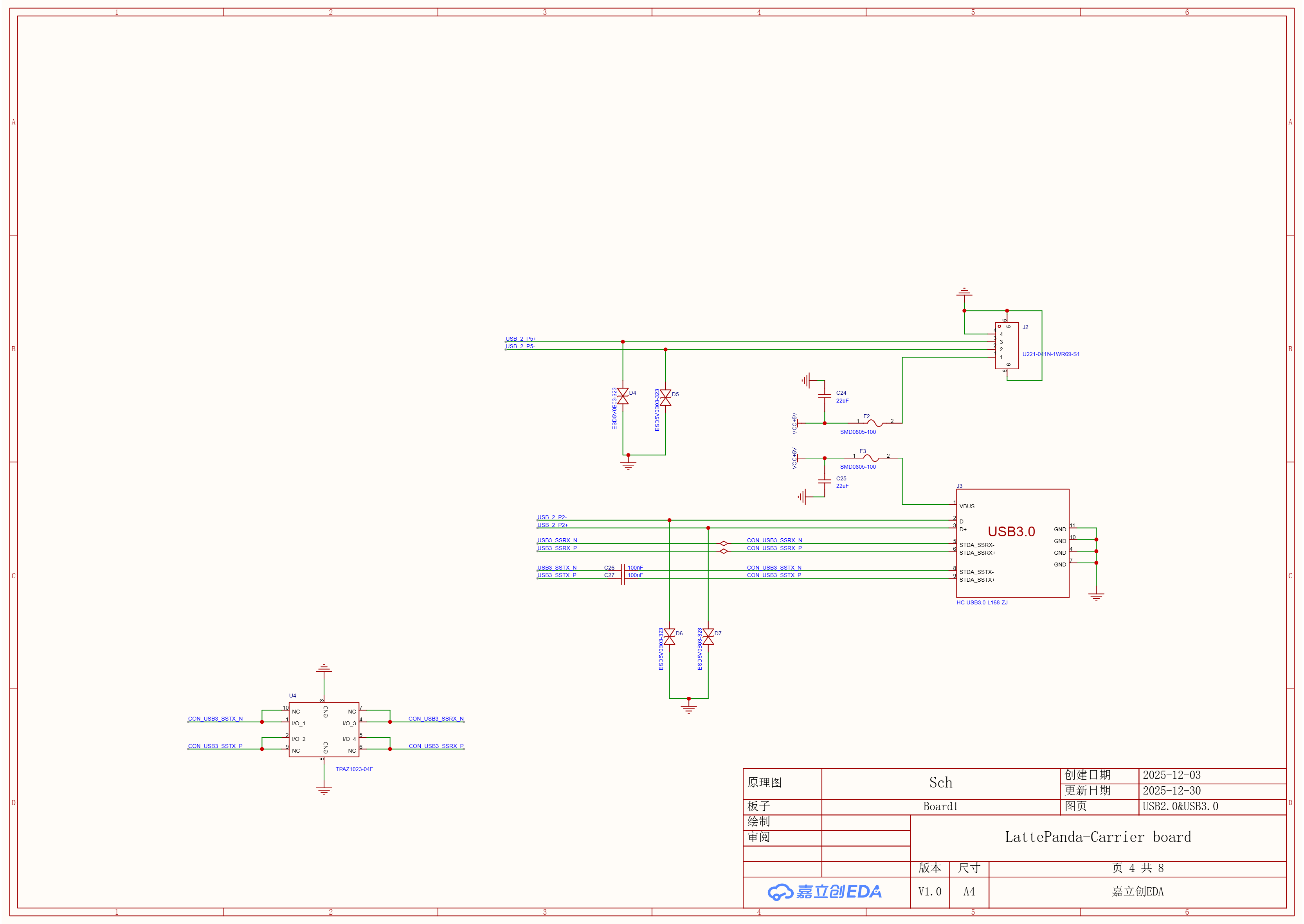

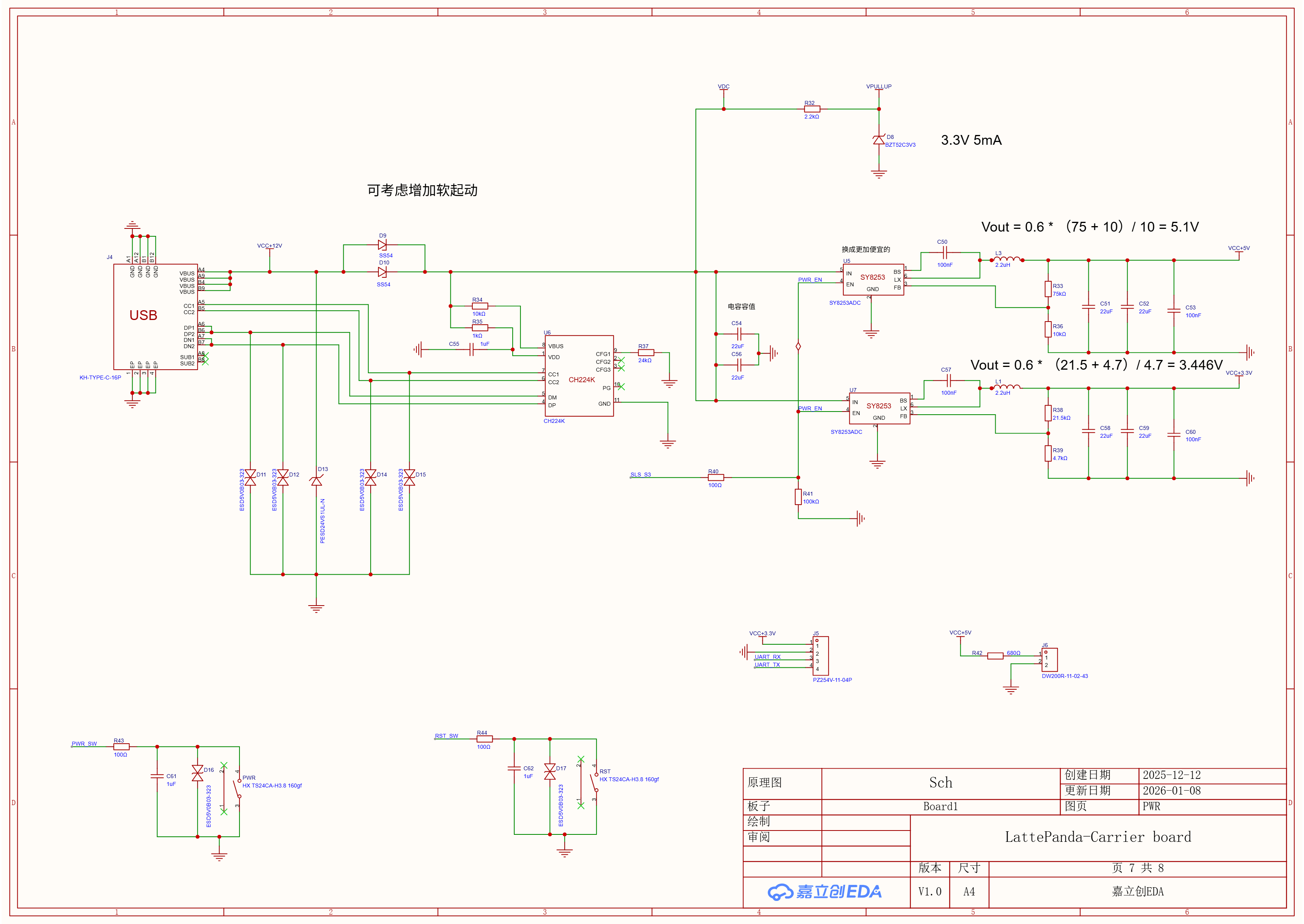

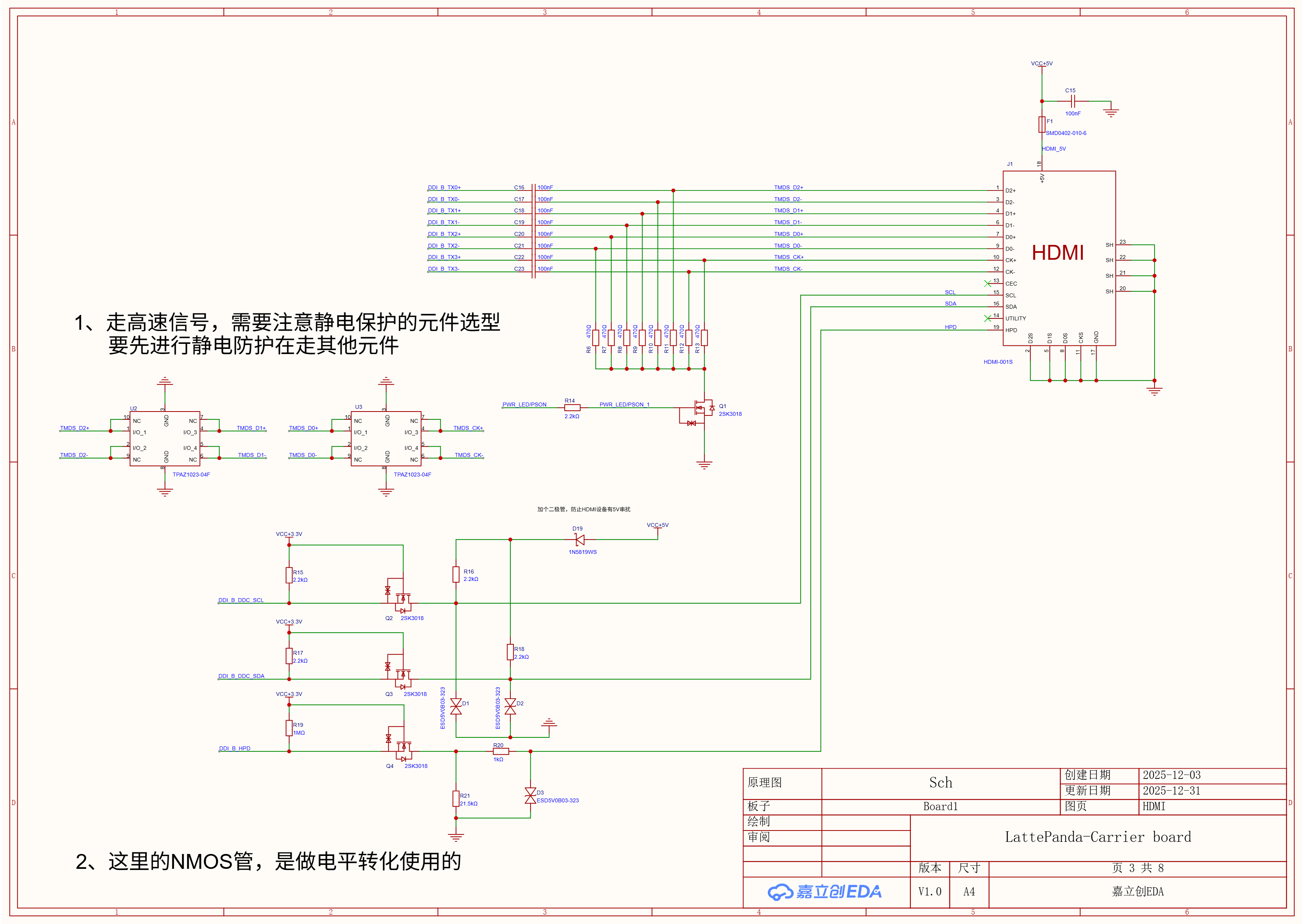

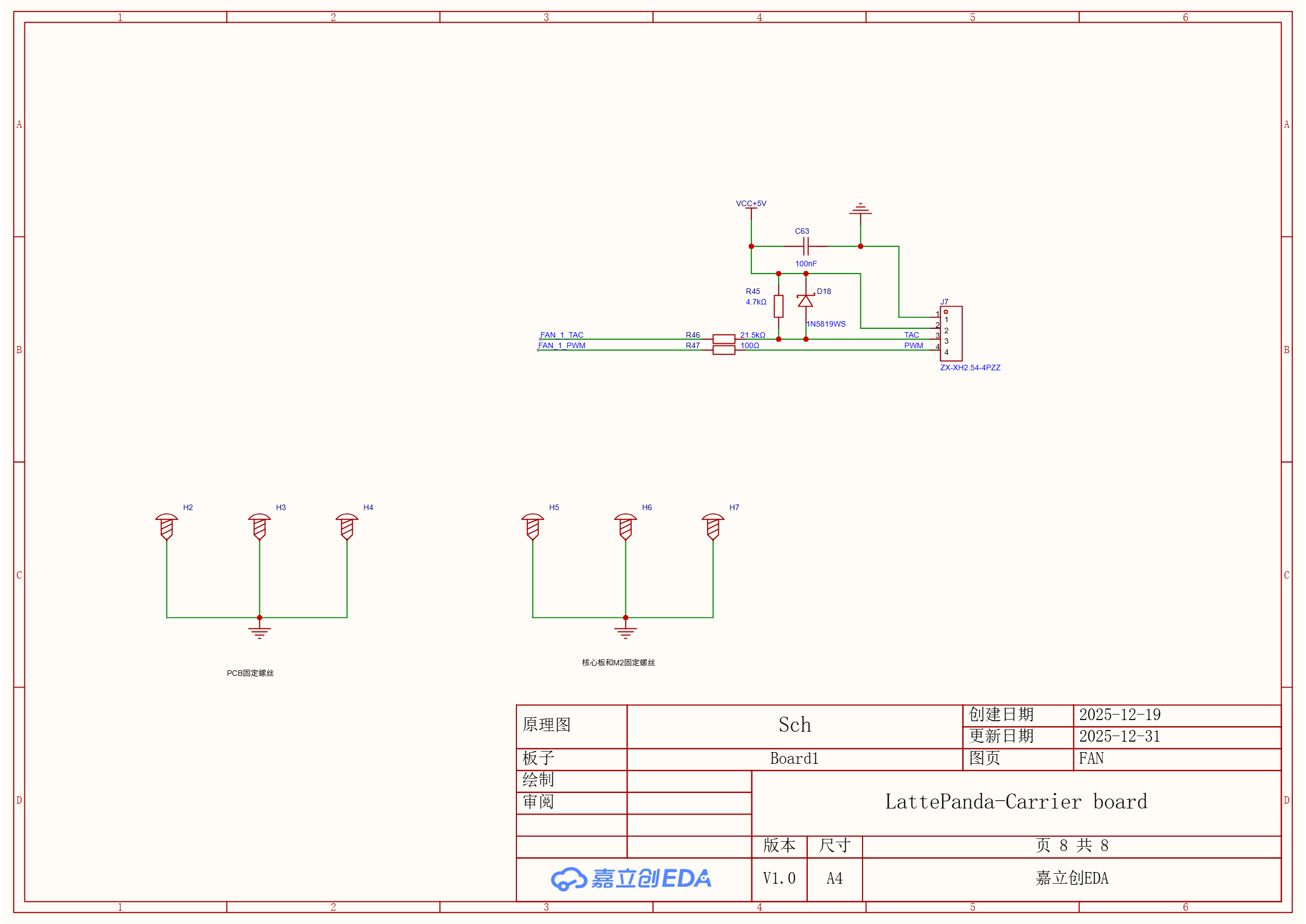

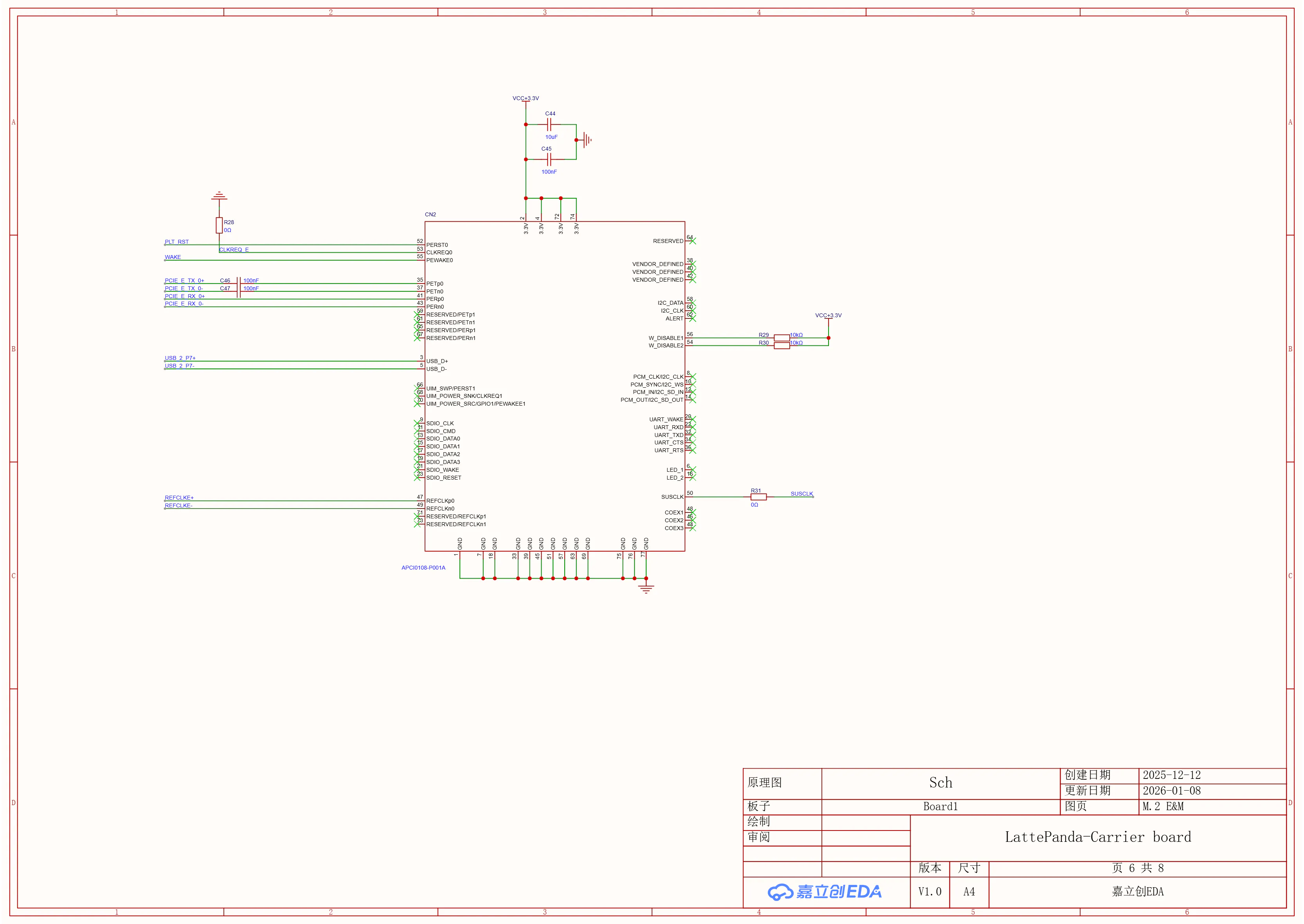

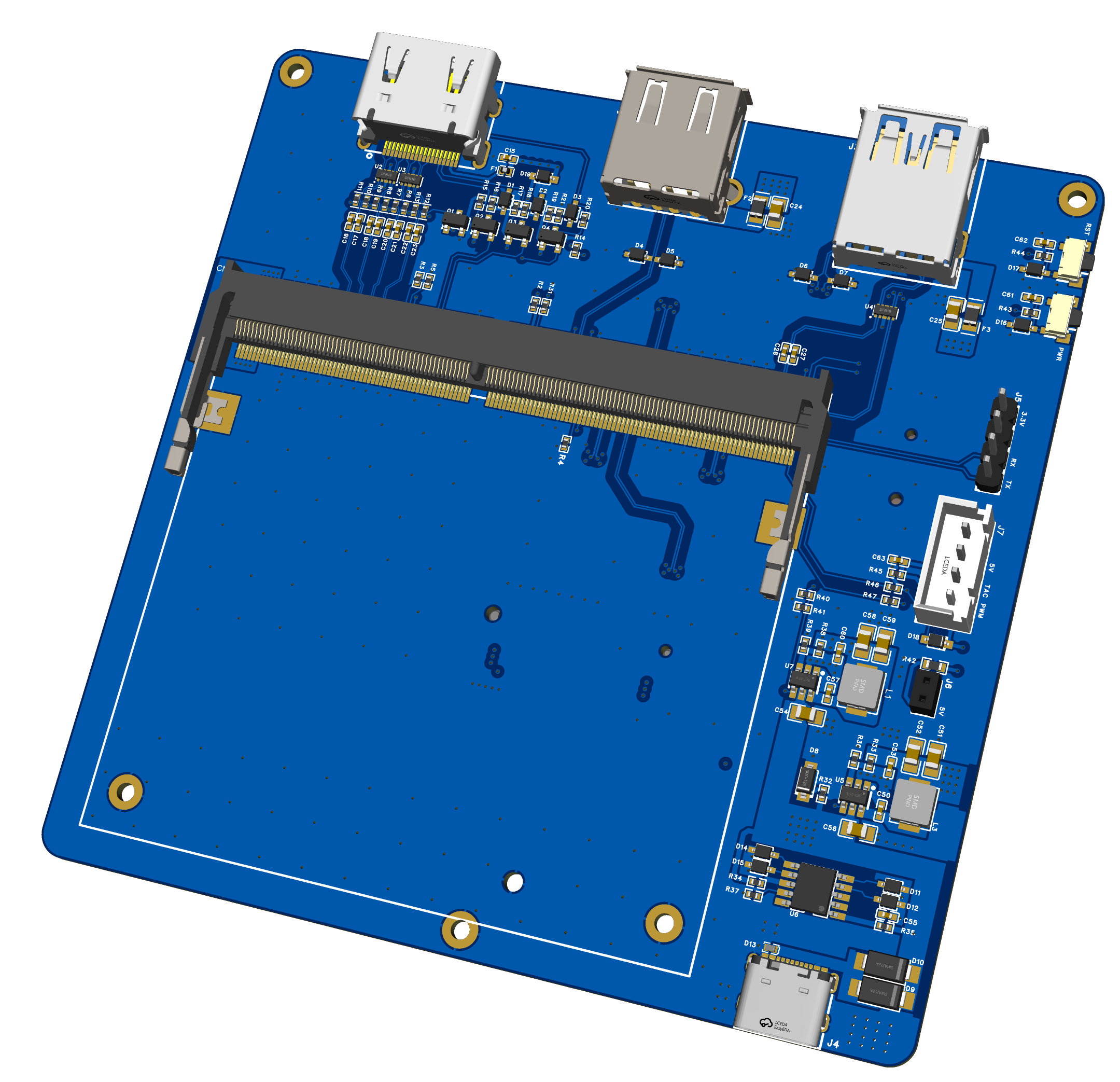

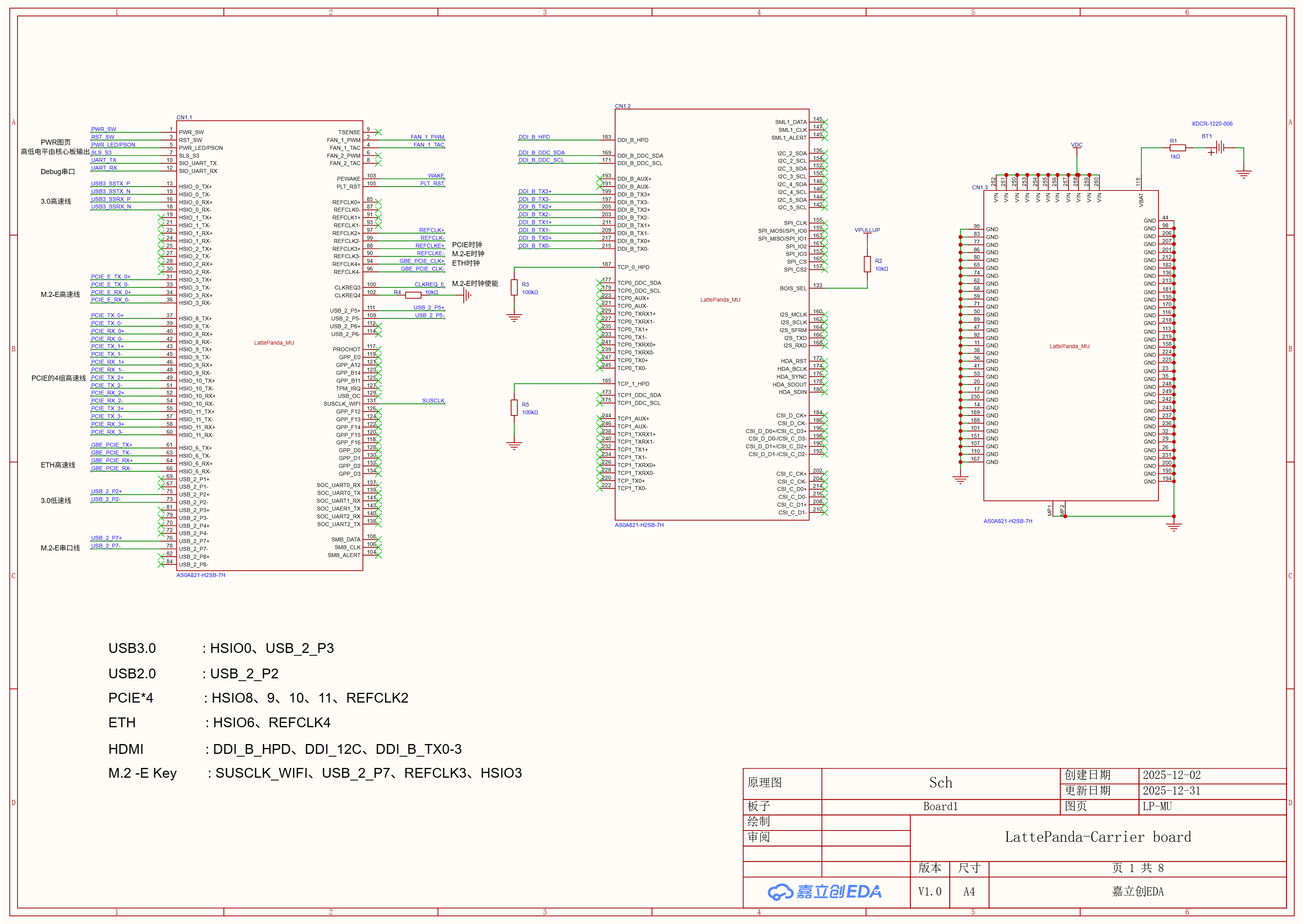

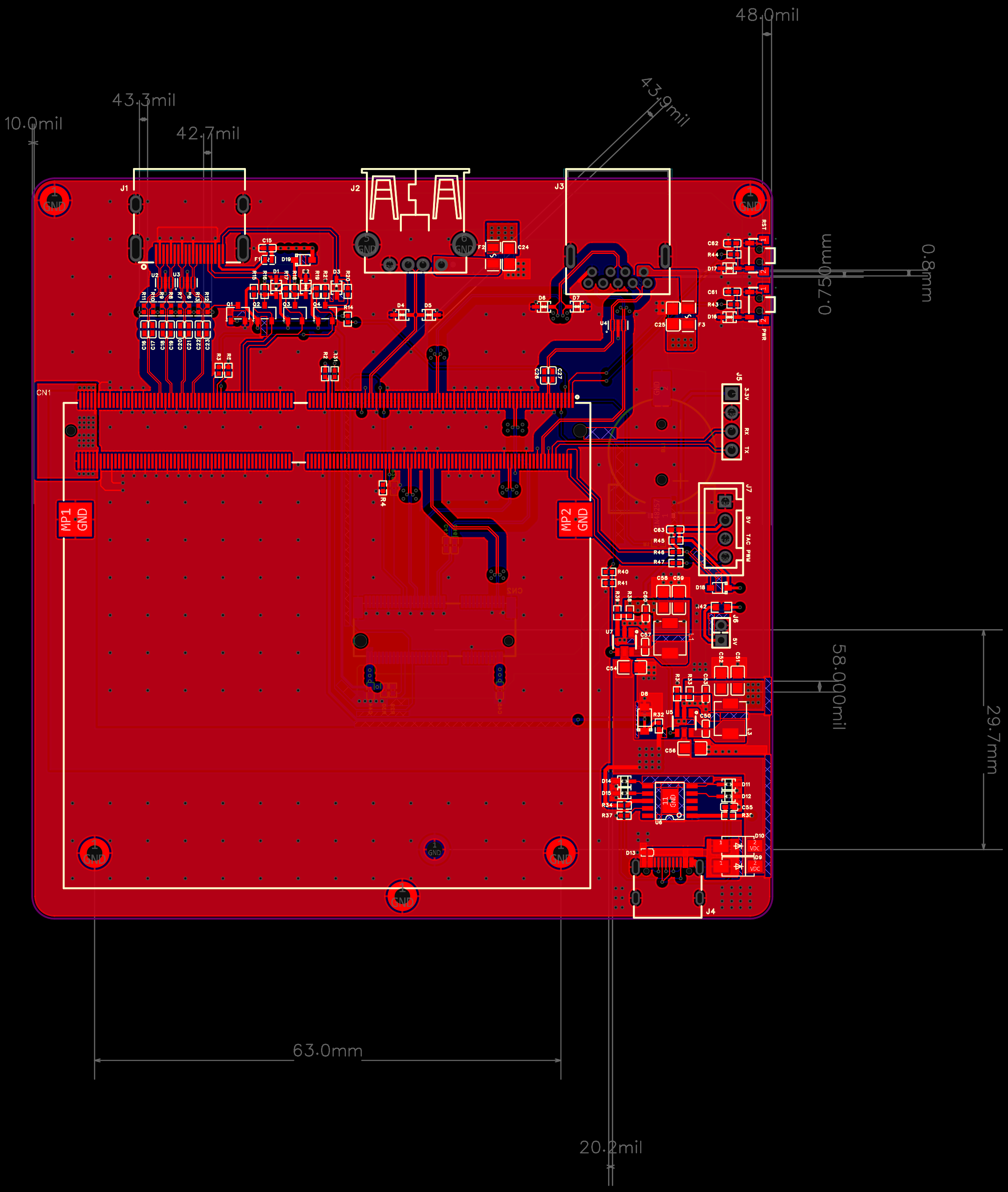

项目介绍 LattePanda Mu 是一款微型 x86 计算模块，采用英特尔 N100 四核处理器，8GB LPDDR5 内存和 64GB 存储器。LattePanda Mu 提供了大量引脚，包括 3 个 HDMI/DisplayPort、8 个 USB 2.0、最多 4 个 USB 3.2 和最多 9 个 PCIe 3.0 通道。 这个项目是根据LattePanda官方开源资料，复刻了一个迷你的系统载板，使用了一路USB2.0、一路USB3.2、一路HDMI、一个M.2 E Key扩展（2230）。 LattePanda官方资料很全，直接抄板一次点亮。 原理图 原理图直接抄官方资料，这里只是把物料全部更换成了嘉立创的物料，方便后期的SMT。       PCB PCB尺寸10×10（cm）一方面方便布线，一方面可以白嫖立创打板费用。全部采用嘉立创物料，查看3D也方便些。   关键点 最难的地方可能就在与高速差分线这块的layout，要注意差分线等长，阻抗匹配，同时满足差分线与其他信号的5W原则。USB3.2的差分线如果必须要走过孔，为了保证信号完整性，通过过孔的差分线，过孔处需要进行包地处理，且尽量不要割裂差分线所参考的地平面。   效果 打板回来测试，一次点亮，（官方文档有点东西呀）。USB2.0、USB3.2速率基本和官方载板速率一致，我的1080显示屏在60HZ下也没有丢包。  |
