【RainbowLink-V2 4通道隔离USB协议转换器】TTL、RS485 和 RS232 测试

【RainbowLink-V2 4通道隔离USB协议转换器】TTL、RS485 和 RS232 测试


本文介绍了 DFRobot RainbowLink-V2 调试工具实现基于 TTL、RS485 和 RS232 通信协议的串口发送和接收测试，包括单路自收发、双路收发测试等。

项目介绍


使用杜邦线实现 RainbowLink-V2 调试器的 TTL 和 RS232 通信测试。

• 双路 TTL 收发测试
• 单路 TTL 自收发测试

• RS232 收发测试




TTL


TTL（Transistor-Transistor Logic）协议是一种基于晶体管-晶体管逻辑的电平标准，常用于嵌入式系统、单片机与外设之间的短距离串行通信。其逻辑电平定义为：0V~0.8V 表示逻辑0，2.0V~5V 表示逻辑1（常见3.3V或5V系统），噪声容限约0.4V。

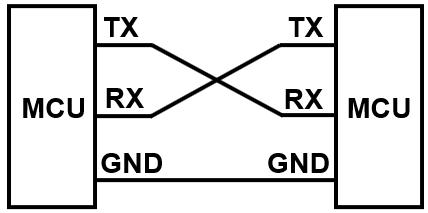

特点

• 通信方式：常见为全双工（UART），也可通过硬件/软件实现半双工。
• 传输距离：<1米，长距离需转换为RS232/RS485等协议。
• 驱动能力：输出电流约25mA，输入电流约2.5mA。

• 应用场景：单片机内部通信、模块间数据传输、调试接口等。




RS232


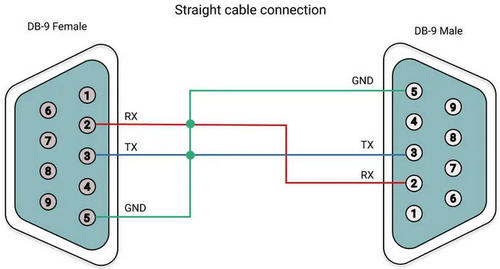

RS232 是一种串行通信协议，主要用于计算机与外部设备之间的点对点通信。它由电子工业协会（EIA）制定，通常以9针（DB9）或25针（DB25）的形式出现。RS232 在工业和嵌入式系统等领域广泛应用。

特点

• 电平标准：逻辑1的电平低于-3V，逻辑0的电平高于+3V，控制信号的有效电平高于3V。
• 数据帧结构：数据帧由起始位、数据位、校验位和停止位组成，通常数据位长度为8或7位。
• 协议标准：RS-232C标准是RS232的最新修改版本，最早的版本可以追溯到1969年。

• 应用场景：广泛应用于计算机、调制解调器、打印机等设备之间的通信。




双路 TTL 收发测试


连接 RainbowLink-V2 工具的 2 个板载 TTL 接口，实现双路 TTL 之间的通信测试。

硬件连接[td]

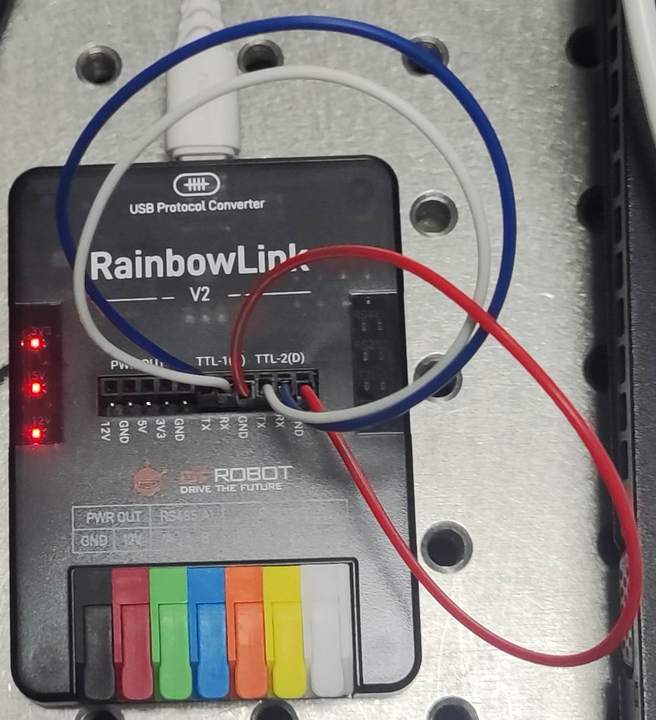

使用两根母对母杜邦线，交叉连接 TTL (C) 和 TTL (D) 接口的 RX 和 TX 引脚；

使用 Type-C 数据线连接 RainbowLink V2 和电脑；

串口通信

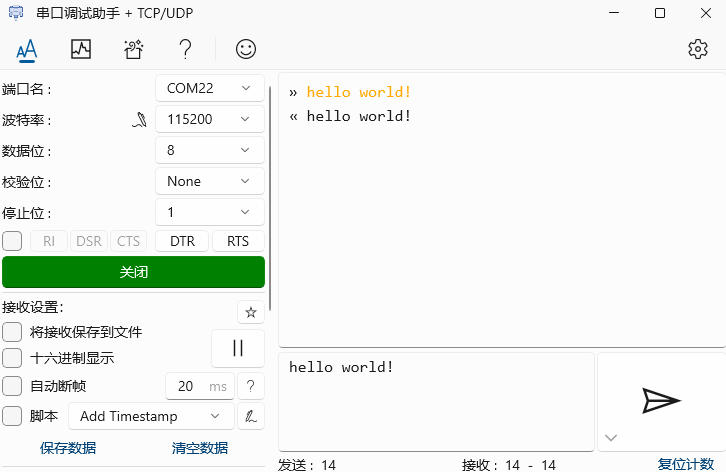

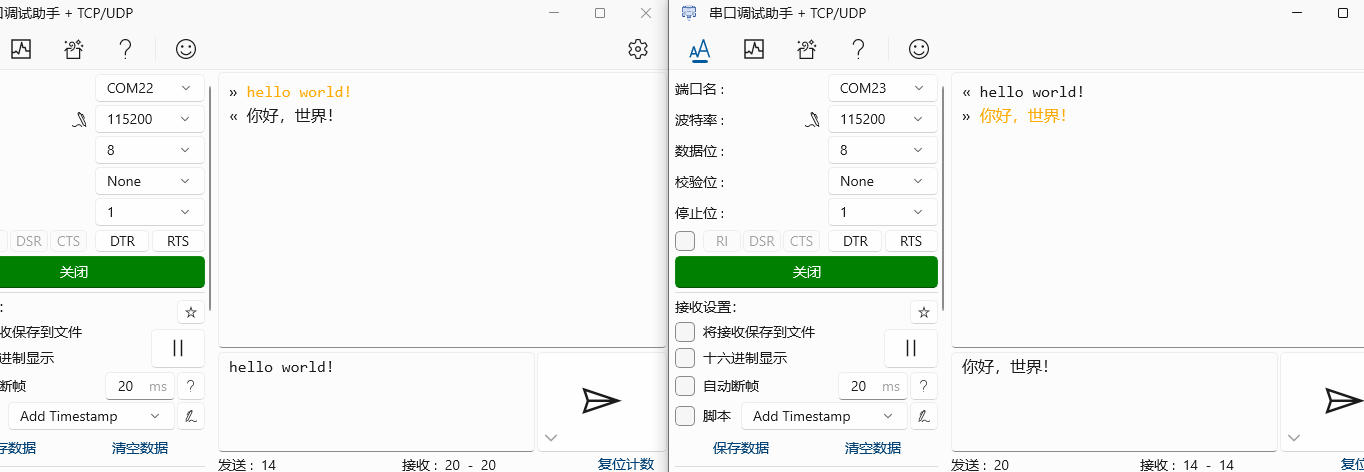

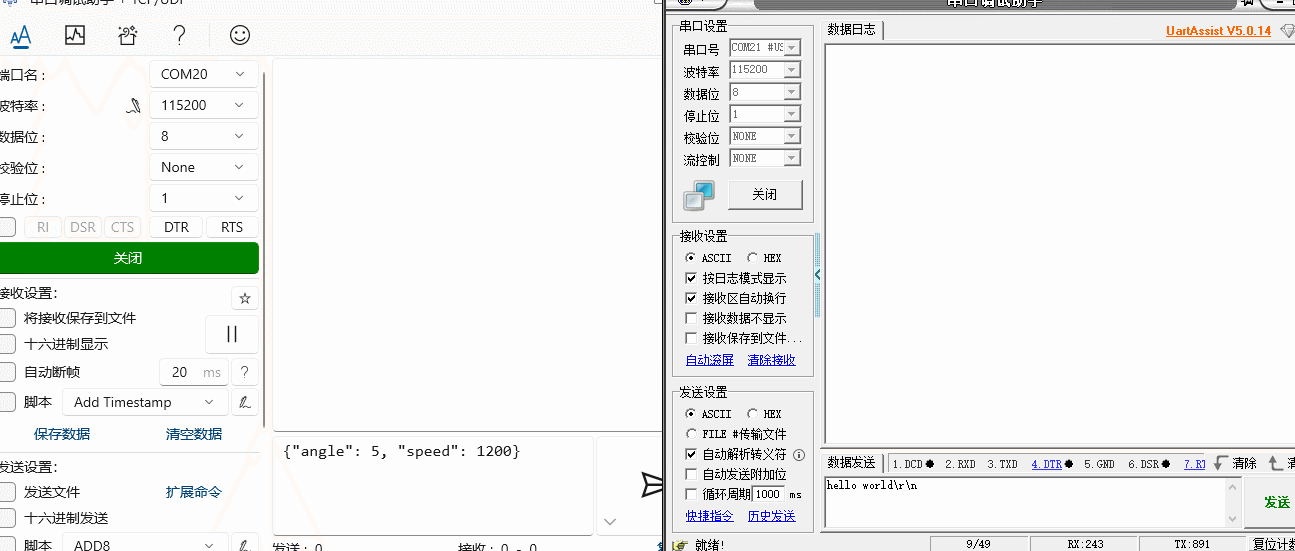

• 打开两个串口调试助手软件，分别连接 TTL-C 和 TTL-D 对应的端口号；

• 两串口配置相同的波特率 115200 bps，可实现消息收发；




TTL 自收发测试


连接 TTL 接口的发送和接收端，实现 TTL 通信测试。

硬件连接

[td]

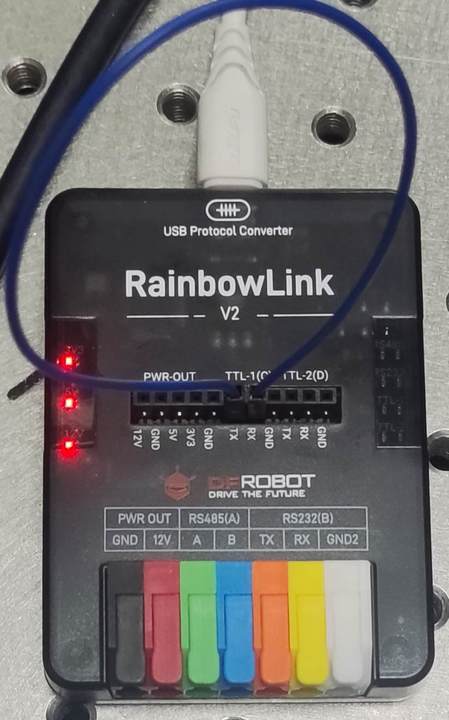

使用一根母对母杜邦线连接 TTL (C) 接口的 RX 和 TX 引脚；

串口通信


• 打开串口调试助手软件，连接 TTL-C 对应的端口号；

• 串口波特率设置为 115200 bps，可实现消息自收发；

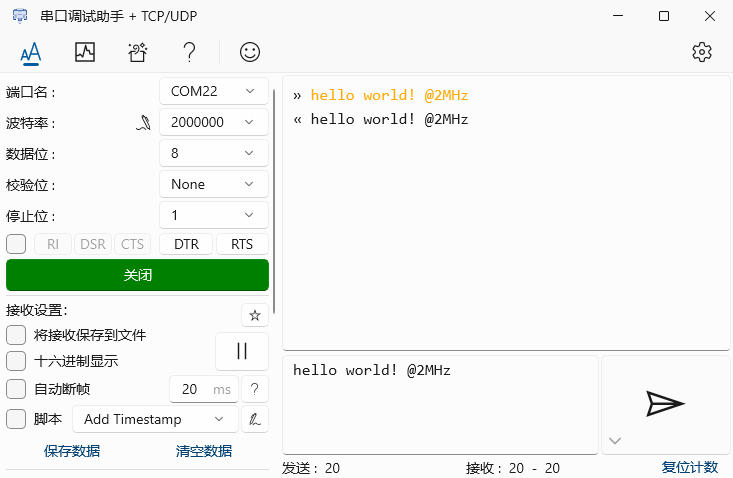

波特率调整至 2MHz 进行测试

RS232 测试


连接 RS232 接口的发送 (TX) 和接收 (RX) 端，实现基于 RS232 协议的通信测试。

硬件连接

[td]

使用一根公对公杜邦线连接 RS232 (B) 接口的 RX 和 TX 引脚；

串口通信


• 打开串口调试助手软件，连接 RS232-B 对应的端口号；



• 串口波特率配置为 115200 bps，可实现消息收发；




RS485 测试

连接 RS485 接口的 A 和 B 端和 RS485 转 TTL 模块，实现基于 RS485 协议的通信测试。

硬件连接

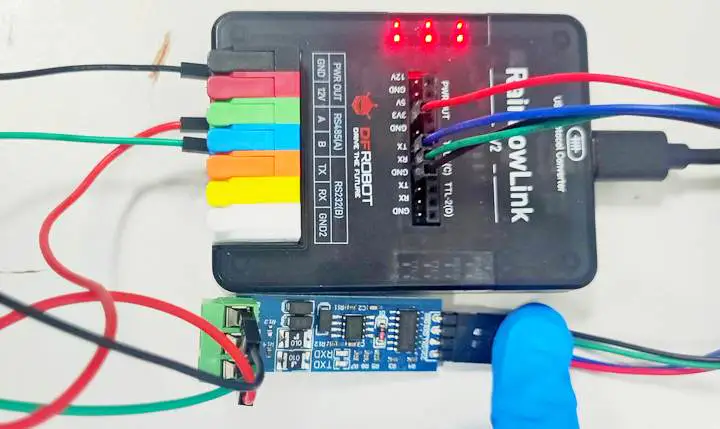

使用杜邦线连接开发板 RS485 的 A、B 引脚和 RS485 模块的 A、B 对应引脚；

交叉连接 RS485 模块的 TXD、RXD 和 RainbowLink 的 TTL 串口；

打开两个串口调试软件，分别连接 RainbowLink 的 TTL 串口设备和 RS485 模块的 TTL 接口设备，波特率等参数配置一致；

发送字符串，可相互接收；

总结


本文介绍了 DFRobot RainbowLink-V2 调试工具实现基于 TTL、RS485 和 RS232 通信协议的串口发送和接收测试，包括单路自收发、双路收发测试等，为相关产品的快速开发和应用设计提供了参考。
