GP8630N：1路I2C&PWM转±10V/0-5V/0-10V/4-20mA（16bit）DAC模块精度...

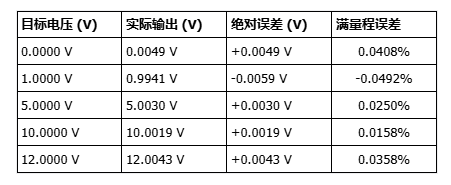

• 供电电压：5.0V DC
• 输入协议：I2C (16位)
• 满量程参考 (FSR)：12.00 V


• 模式：0-24mA 输出模式
• 满量程参考 (FSR)：24.00 mA (硬件极限)


• 公式：


DAC_Value_Corrected = (Target_Value - Offset) / Coefficient
复制代码

• 系数 (Coefficient, c)： 0.996993
• 偏移量 (Offset, o)： -14.54 (LSB)


• 输入信号：PWM (推荐频率 1kHz - 10kHz)
• 分辨率：10位 (0 - 1023 占空比步长)
• 测试模式：0-12V 电压输出 & 0-24mA 电流输出
• 满量程参考：12V (电压), 24mA (电流)


• 线性度评估： PWM 电压模式在全量程内表现出良好的线性度，所有测量点均在目标的 ±0.08V 以内。最大满量程误差为 0.06% (在 256 和 512 点)，完全符合 0.1% 的工业容差。


• 关键观察： 在中段 (25%-50% 占空比) 观察到轻微的系统性负偏差，输出持续低于目标值 7-8mV。这种特性是稳定且可预测的，如果需要低于 0.05% 的精度，可以通过线性校准轻松补偿。


• 结论： GP8630N 的 PWM 电压解码无需校准即可达到工业级精度。对于大多数 VFD 控制和模拟驱动应用，原生性能已足够。其内部 DAC 逻辑显著优于传统的基于 RC 滤波的 PWM 转模拟转换器。


• 出色的中段精度： 6mA 测试点 (25% 占空比) 表现出极高的精度，误差仅为 +0.0002mA (+0.001% 满量程)。这一精度水平通过了专用 16 位 DAC 的测试，证实了模块内部信号处理的高质量。


• 满量程特性： 误差向高端逐渐增加，在 24mA 时达到 +0.50%。这是电流模式 DAC 的典型特征，仍处于工业 4-20mA 应用的可接受范围内。


• 重要提示 - 低电流异常： 测试发现在 2mA 点 (未在主表中显示) 存在明显较高的误差 (+0.57%)。需要在极低电流 (<4mA) 下保证精度的用户应在其特定应用中验证性能，或考虑使用 4-20mA 范围以避开此异常。


• 公式：


DAC_Value_Corrected = (Target_Value - Offset) / Coefficient
复制代码

• 变换系数 (Coefficient, c)： 1.000376
• 偏移量 (Offset, o)： -1.68 (LSB)


• 通用工业控制：0-20mA 范围 (误差 <0.3%)
• 标准 4-20mA 仪器：4-20mA 范围 (误差 <0.25%)
• 精密应用：需要校准


• 需要最高精度 (±0.04%)
• 需要高分辨率 (16位)
• 具备快速数字通信能力
• 多个设备共享同一总线


• 与旧式 PLC 或微控制器接口
• 首选简单接线 (单信号线)
• 10位分辨率足以满足应用需求
• 需要兼容现有的 PWM 控制系统


• 电压模式： 无需校准即可实现干净的 ±0.06% 精度。
• 卓越的中段表现： 6mA 点的 0.001% 误差证明了卓越的内部处理能力。
• 可预测的行为： 系统性误差模式使得校准非常有效。
• 真正的数字解码： 远优于被动式 RC 滤波方法。


• 满量程电流下的误差略高 (0.50%)，精密工作需要校准。
• 特定应用应注意 2mA 处的低电流异常。
• 相比 I2C 的 16 位，10 位分辨率限制了微调能力。
