关于UNO.Q接传感器，DFPlaypro，舵机和串口监视器的问题
2026-04-05909
AI 快速预览详细
本文介绍了如何解决UNO.Q板连接人体红外传感器、DFPlaypro和舵机时遇到的串口通讯问题。具体包括检查串口连接和波特率设置，确保DFPlaypro与UNO.Q正确通信。文章提供了详细的代码示例和接线图，帮助用户快速定位并解决问题。
|

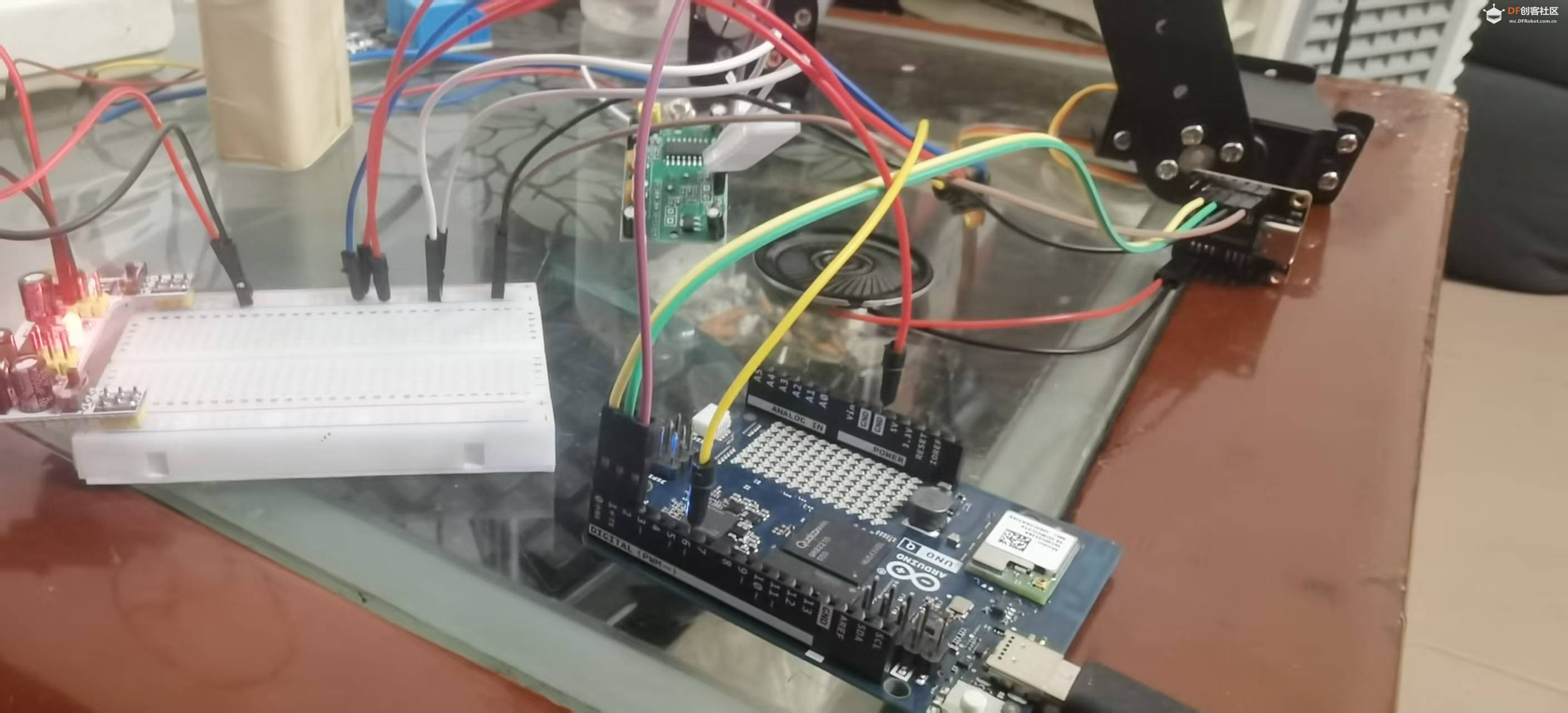

#include<DFRobot_DF1201S.h> #include<Servo.h> DFRobot_DF1201S mp3;//DFPlaypro Servo duoji;//舵机 const int sensorPin=2;//人体红外传感器 const int relayPin=7; int lastState=LOW; void setup(){ Serial.begin(115200); pinMode(sensorPin,INPUT); while(!mp3.begin(Serial)){ Serial.println(); delay(1000); } Serial.println(); mp3.setVol(25); mp3.enableAMP(); mp3.playFileNum(1); duoji.attach(6); duoji.write(0); Serial.println();} void loop(){ int sensorState=digitalRead(sensorPin); if(sensorState==HIGH&&lastState==LOW){Serial.println(); mp3.start(); Serial.println(); duoji.write(90); delay(500); duoji.write(0); delay(500); Serial.println();} lastState=sensorState; delay(50); } IDE版本2.3.8 板子是UNO.Q 上传成功后，手经过传感器，舵机能动，但DFPlaypro灯闪，没收到指令,没音乐播放（单独做这个上传代码正常播歌） 串口监视器没有任何反馈 void setup() { Serial.begin(115200);}void loop() { Serial.println("Hello"); delay(1000);}就算我发送这段代码也是空白，没有任何反馈。(已设置换行回车两者都是，波特率已选115200) 接线内容 12v1A的DV到面包板， unoq.(RX)-DFPlaypro.(TX) unoq.(TX)-DFPlaypro.(RX) unoq.(2引脚）-传感器（out） unoq.(6引脚) -舵机（信号口） unoq.GND-面包板（负极） unoq由电脑USB供电 传感器，舵机，DFPlaypro均由面包板给电。 求大神帮帮忙 |
-
