1. 试用背景

本人长期关注并使用 DFRobot 相关产品。本次有幸获得二哈识图 2 镜头套件的试用机会。收到产品后，对其包装、配件完整性、镜头安装流程、WebRTC 图传效果以及初次使用体验进行了测试和记录。

本报告基于实际开箱、安装与初步图像测试过程，重点评估产品的易用性、安装可靠性、图像表现以及可改进之处。

2. 产品包装与配件

本次收到的镜头套件采用顺丰快递寄送，外包装保护良好。内部使用无色透明 ESD PV 防静电塑料盒进行收纳，整体质感较好，能够有效保护镜头及相关敏感部件。

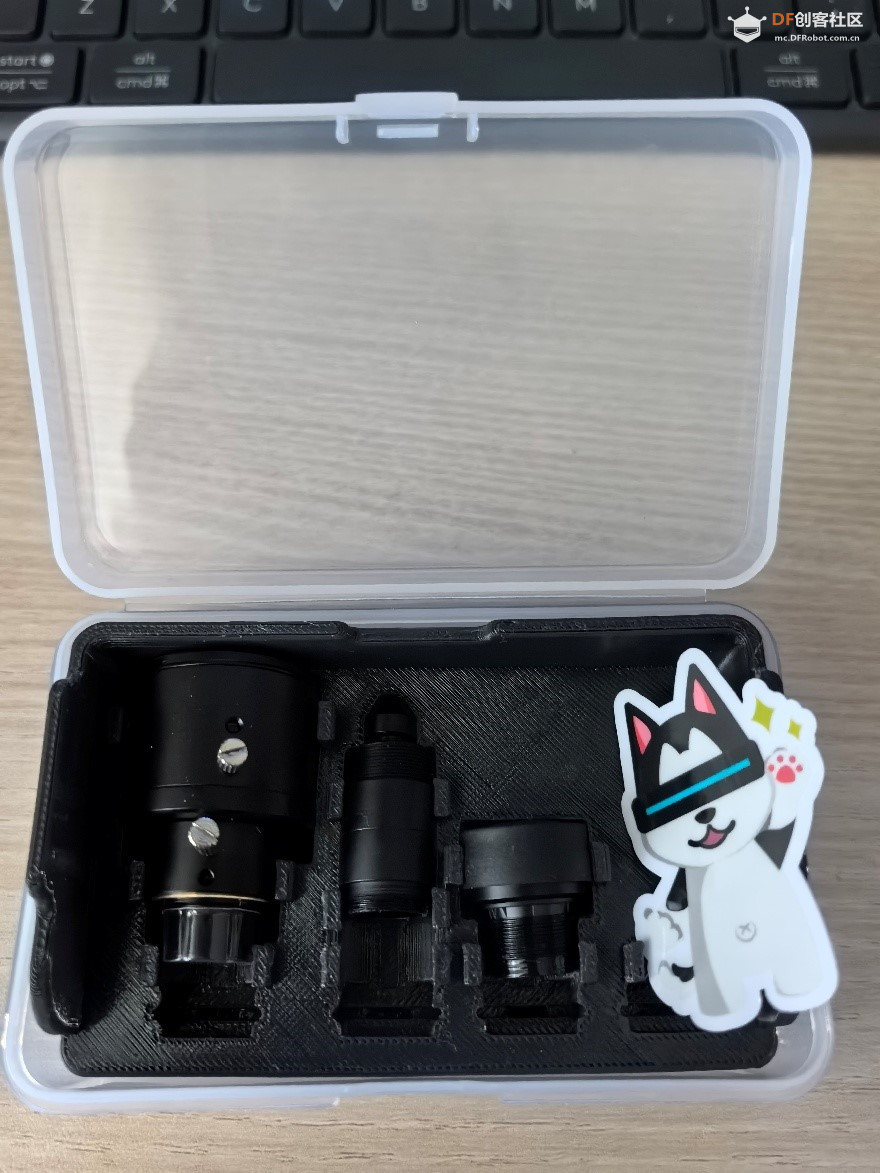

包装内主要包含以下部件：

1) 手动可调焦镜头

2) 显微镜头

3) 无畸变广角镜头

4) CMOS 底座模块

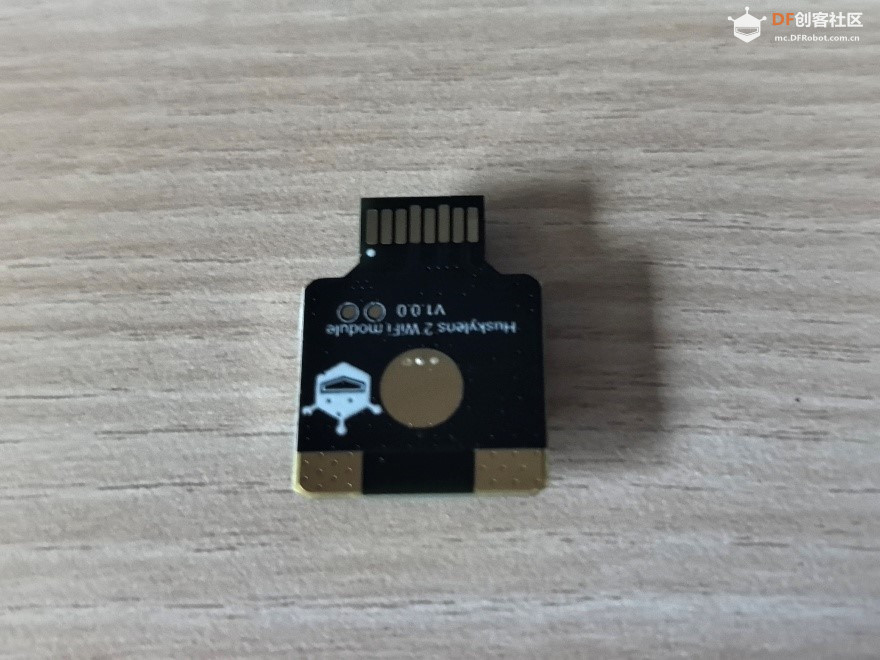

5) WiFi 模块

其中，无畸变广角镜头变已预先安装在 CMOS 底座上，方便用户快速开始测试。如图1、2。

3. 试用环境与工具

本次试用所使用的软硬件环境如下：

项目	内容
电脑系统	Windows 10 / Windows 11
主控设备	二哈识图 2
工具	十字螺丝刀、一字螺丝刀
连接方式	USB 数据线
网络环境	稳定 WiFi 网络
测试功能	实时图传、WebRTC 图传

4. 安装过程4.1. CMOS 底座拆装

CMOS 底座是整个镜头系统的核心成像部件，所有镜头均需通过该模块与二哈识图 2 主机连接。由于 CMOS 芯片对灰尘、污染物和碎屑较为敏感，因此在更换或安装镜头时应尽量选择洁净环境。

安装过程中需要特别注意：

1) 避免 CMOS 长时间暴露在空气中；

2) 更换镜头时建议让 CMOS 芯片朝下；

3) 不要触碰 CMOS 感光区域；

4) 安装镜头时不要大力旋转，也不要快速旋转；

5) 操作过程中应尽量避免灰尘或碎屑落入芯片表面。

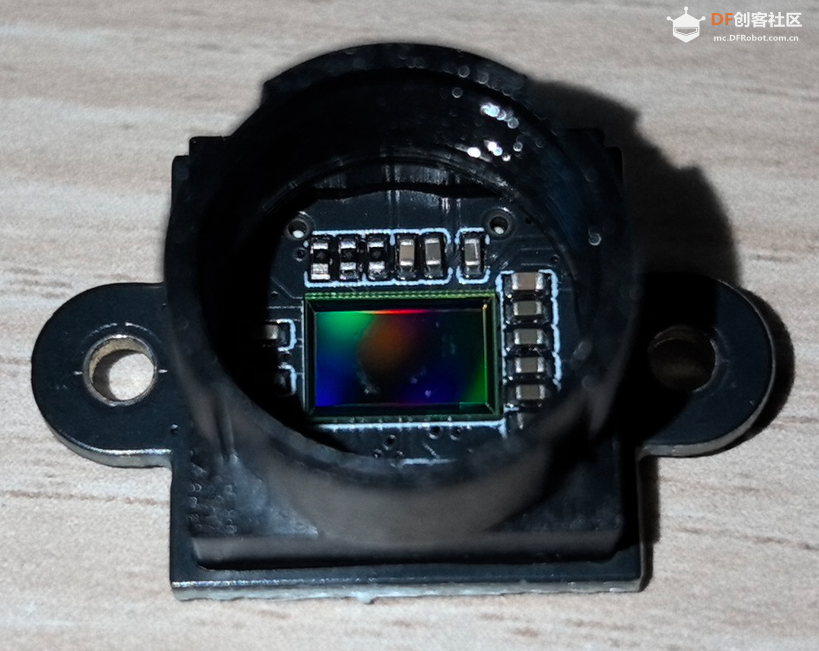

CMOS底座如图3。

4.2. 拆除原摄像头

安装镜头套件前，需要先拆下二哈识图 2 自带摄像头模块。具体步骤如下：

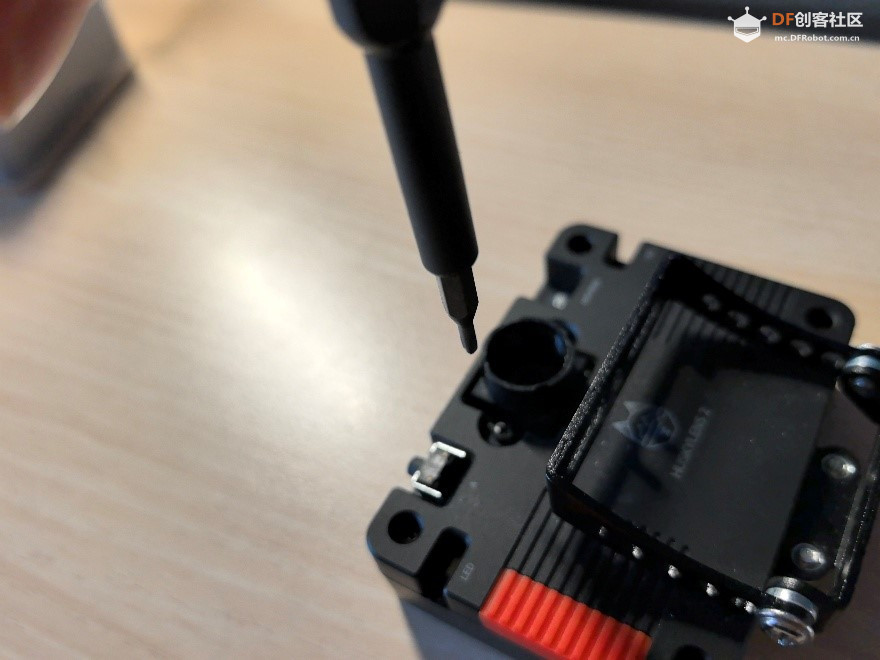

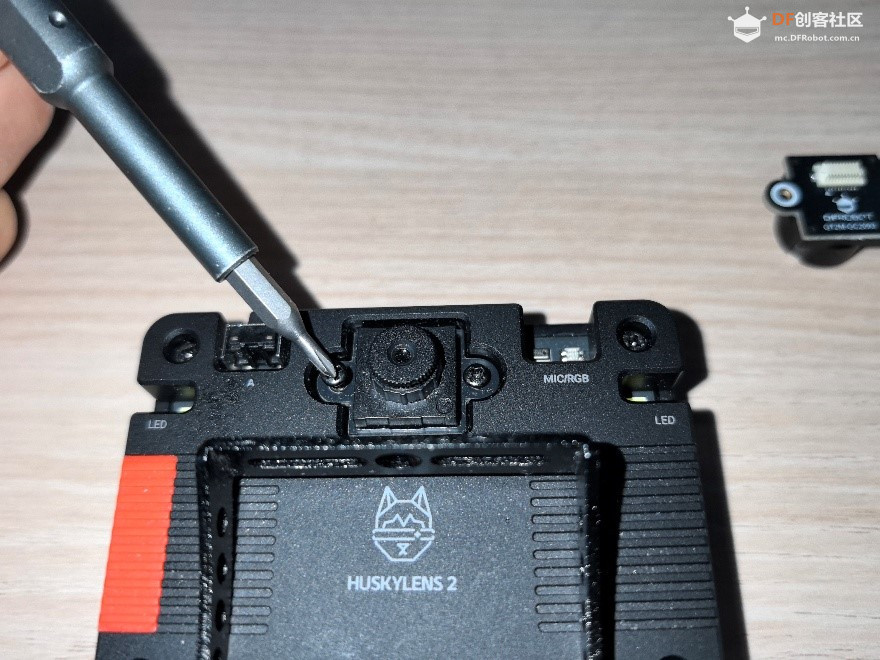

1) 使用十字螺丝刀拧下原摄像头固定螺丝，如图4；

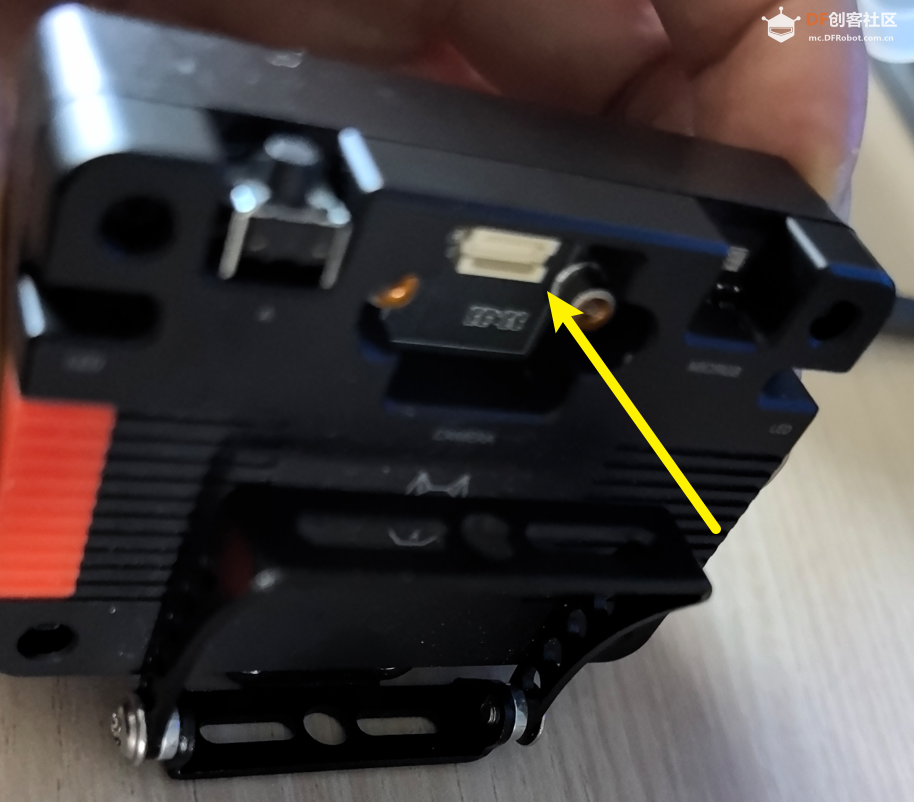

2) 拆下原摄像头后，可看到机身内部的白色摄像头连接器母座，如图5；

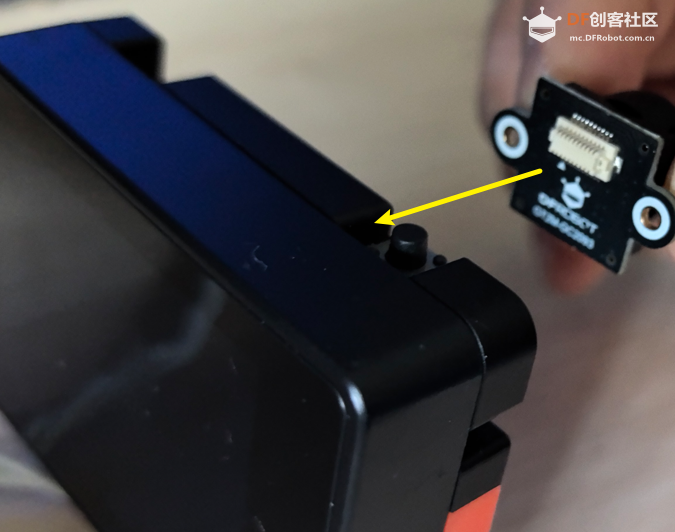

3) 将新的 CMOS 底座按照正确方向插入机身连接器，如图6；

4) 使用两颗螺丝将 CMOS 底座固定在机身上，如图7；

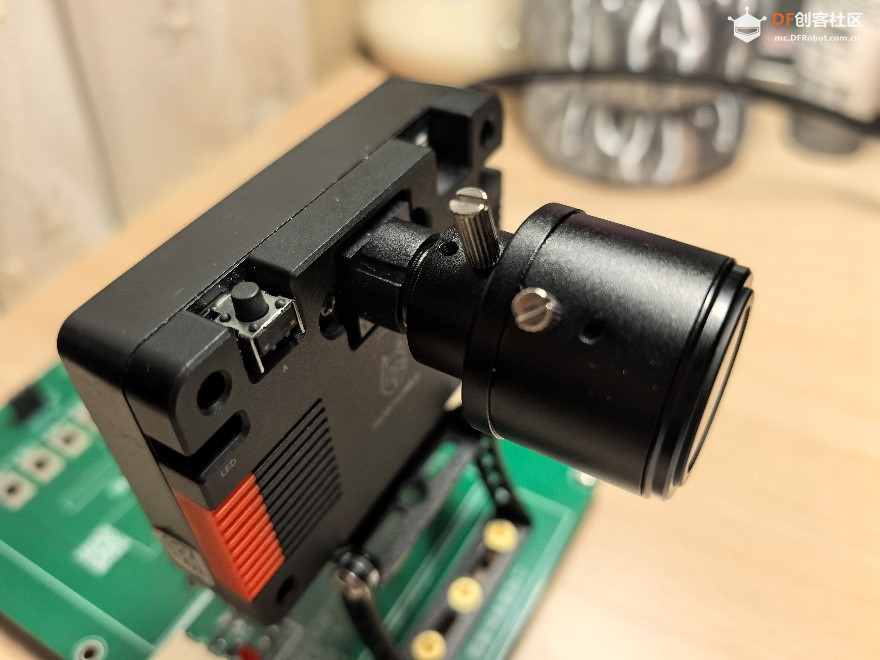

5) 最后再将可调焦镜头安装到 CMOS 底座上，如图8。

该流程整体较为直观，普通用户按照图示操作即可完成。

5. 可调焦镜头参数及应用场景[td]

参数	实用场景
焦距 2.8mm → 12mm	广角 → 中长焦，这是一枚标准的监控用手动变焦镜头
视场角 2.8mm：D=124°/ H=91°/ V=67°	对角线 124° 的超广角，能拍非常宽的画面，适合全景监控、近距离场景，比如门口、房间角落，几乎无死角
视场角 12mm：D=39°/ H=31°/ V=23°	接近中长焦，画面变窄、细节放大，适合看远处细节，比如看清车牌、远处人脸
拍摄距离 0.1m ~ 10m	近摄能力不错，0.1m 就能对焦，兼顾近距离特写和中远距离监控，完全覆盖家用 / 小型工业场景

6. 可调焦镜头的操作

和自动变焦（相机 / 手机电机驱动）不同，这枚镜头的变焦和对焦，都需要用手拧镜头上的调节环来完成，全程靠机械结构控制，没有电子元件，所以叫 “手动变焦镜头”。

它有两个核心调节环：

变焦环（Zoom）：控制焦距（2.8mm~12mm），改变画面的宽窄远近。

对焦环（Focus）：控制焦点位置，让你指定距离的物体变得清晰。

6.1. 操作步骤

· 先确定安装与目标场景

把镜头装到二哈2模块上（如图8），固定好相机位置，确定要拍的范围和距离（比如 3 米外的门口）。

· 调整变焦环，选好视角

拧动变焦环，把焦距调到需要的视角：

Ø 想拍全景、大场景：往 2.8mm（广角端）拧，画面变宽，视野变大。

Ø 想放大细节、拍远处：往 12mm（长焦端）拧，画面变窄，远处物体被拉近。

· 小技巧：先选视角，再对焦，不然变焦后焦点会偏移。

· 调整对焦环，锁定清晰度

对着要拍的目标，慢慢拧对焦环，直到画面里的物体变得清晰锐利。

Ø 注意：这枚镜头最近对焦距离约 0.1m，拍太近的东西（比如贴在镜头前）会永远糊。

Ø 覆盖0.1~10m 的拍摄距离，你可以根据需要把焦点定在近景或远景。

· （可选）锁定位置

镜头带螺丝锁止，调好后拧紧小螺丝，防止镜头松动移位。

7. 实际使用体验

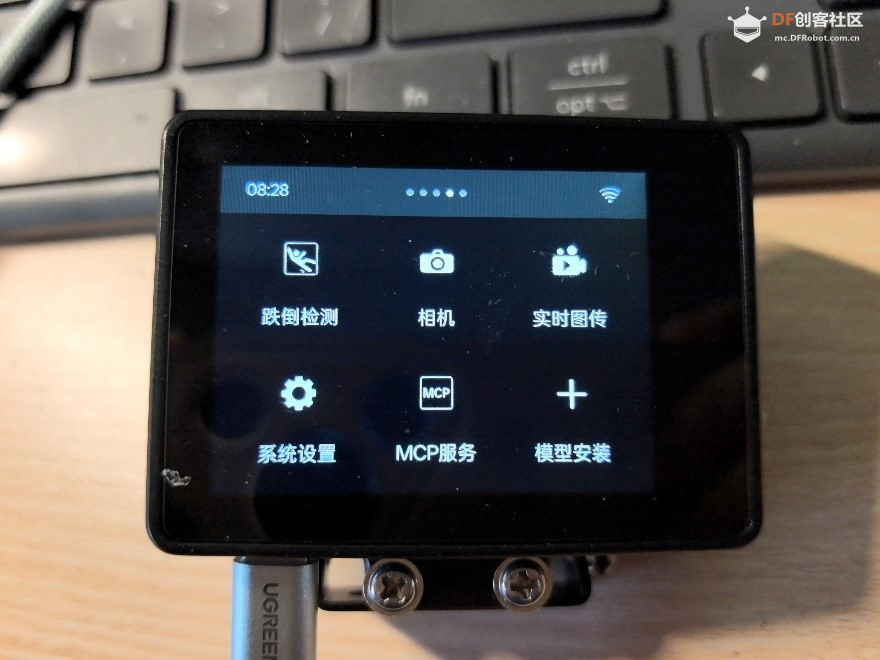

镜头安装完成后，通过 USB 给二哈识图 2 上电。设备正常启动后，在触摸屏中选择“相机”，如图9。

按下A键拍照。在“我的电脑”里访问：

\Huskylens\storage\photo

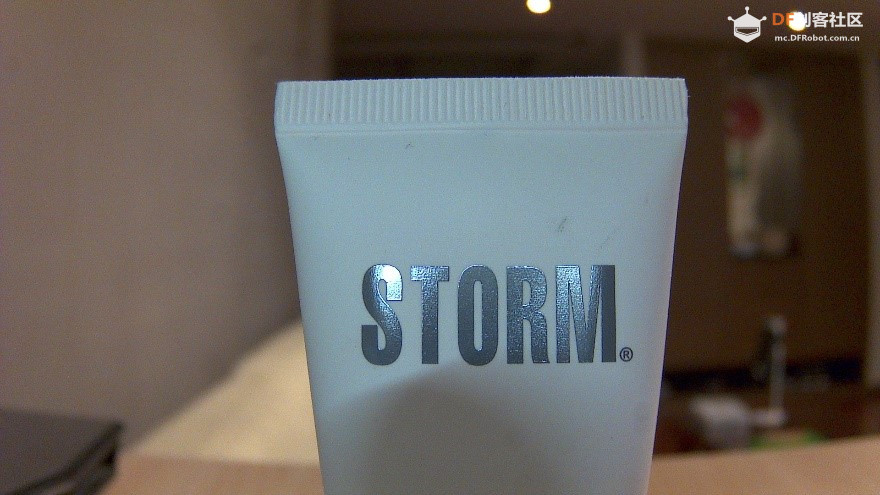

可看到照片，如图10。

该照片拍摄距离约为0.1米。

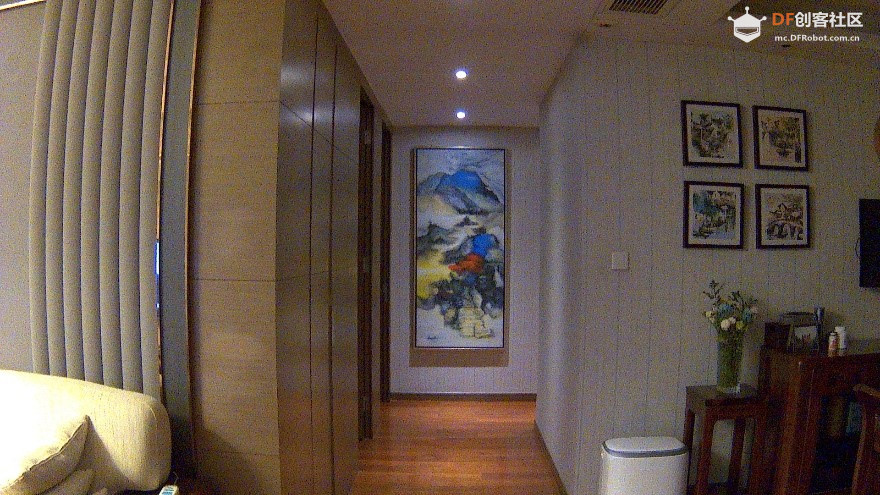

调节变焦环和聚焦环，拍摄远距离场景，如图11，拍摄距离约为8米。

总结画面效果

焦距	画面效果
12mm（长焦端）	画面被 “放大拉近”，视角变窄，远处的细节更清晰
2.8mm（广角端）	画面 “收得很全”，近大远小明显，边缘有轻微桶形畸变
