二哈识图 2 镜头之显微镜头试用报告

2026-05-07606
AI 快速预览详细 收起
本文是关于二哈识图2显微镜头的试用报告。文章详细介绍了产品的包装、配件、安装过程以及实际使用体验。显微镜头具有6°视场角和8.5m有效焦距,支持增距环调节放大倍率。通过WebRTC图传功能,用户可以在稳定WiFi网络下进行实时图传。实际使用中,显微镜头表现出色,成像清晰度优异,画面边缘形变微弱,适合工业拍照留存、图像分析、质检归档等应用场景。
1.   试用背景
本人长期关注并使用 DFRobot 相关产品。本次有幸获得二哈识图 2 镜头套件的试用机会。收到产品后,对其包装、配件完整性、镜头安装流程、WebRTC 图传效果以及初次使用体验进行了测试和记录。
本报告基于实际开箱、安装与初步图像测试过程,重点评估产品的易用性、安装可靠性、图像表现以及可改进之处。
2.   产品包装与配件

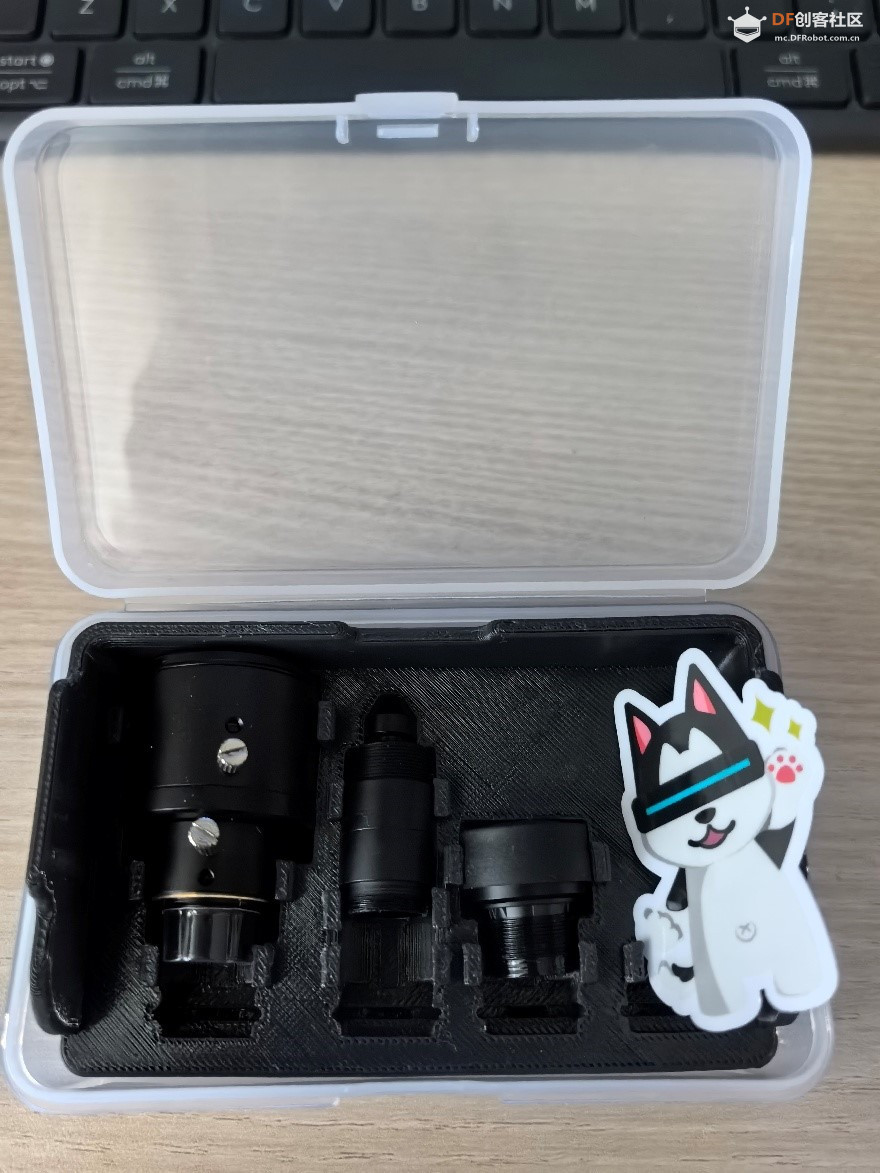

本次收到的镜头套件采用顺丰快递寄送,外包装保护良好。内部使用无色透明 ESD PV 防静电塑料盒进行收纳,整体质感较好,能够有效保护镜头及相关敏感部件。
包装内主要包含以下部件:
1)    手动可调焦镜头
2)    显微镜头
3)    无畸变广角镜头
4)    CMOS 底座模块

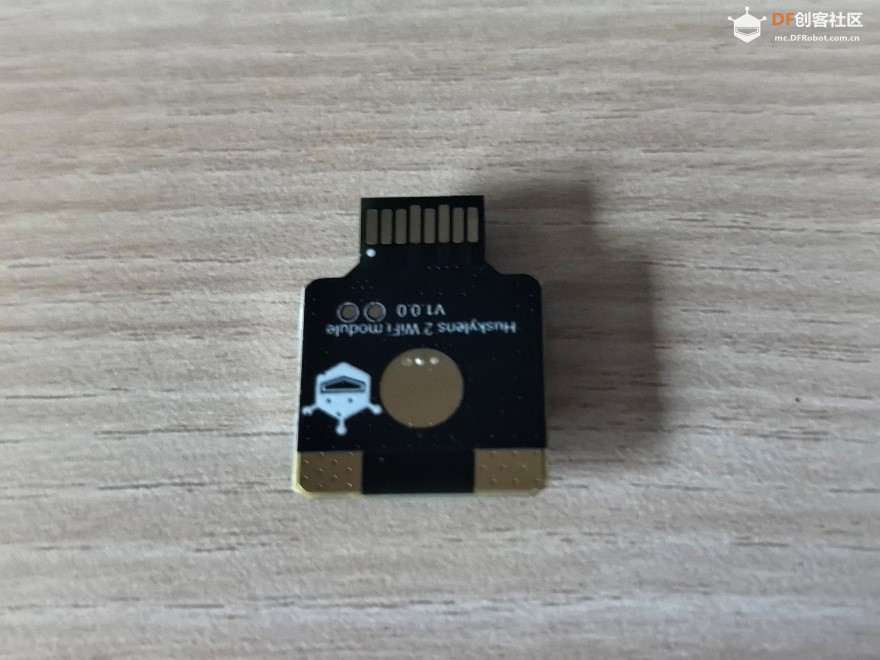

5)    WiFi 模块
其中,无畸变广角镜头变已预先安装在 CMOS 底座上,方便用户快速开始测试。如图12
3.   试用环境与工具
本次试用所使用的软硬件环境如下:

项目

内容


电脑系统

Windows 10 / Windows 11


主控设备

二哈识图 2


工具

十字螺丝刀、一字螺丝刀


连接方式

USB 数据线


网络环境

稳定  WiFi 网络


测试功能

实时图传、WebRTC 图传
   4.   安装过程4.1.               CMOS 底座拆装
CMOS 底座是整个镜头系统的核心成像部件,所有镜头均需通过该模块与二哈识图 2 主机连接。由于 CMOS 芯片对灰尘、污染物和碎屑较为敏感,因此在更换或安装镜头时应尽量选择洁净环境。
安装过程中需要特别注意:
1)         避免 CMOS 长时间暴露在空气中;
2)         更换镜头时建议让 CMOS 芯片朝下;
3)         不要触碰 CMOS 感光区域;
4)         安装镜头时不要大力旋转,也不要快速旋转;
5)         操作过程中应尽量避免灰尘或碎屑落入芯片表面。

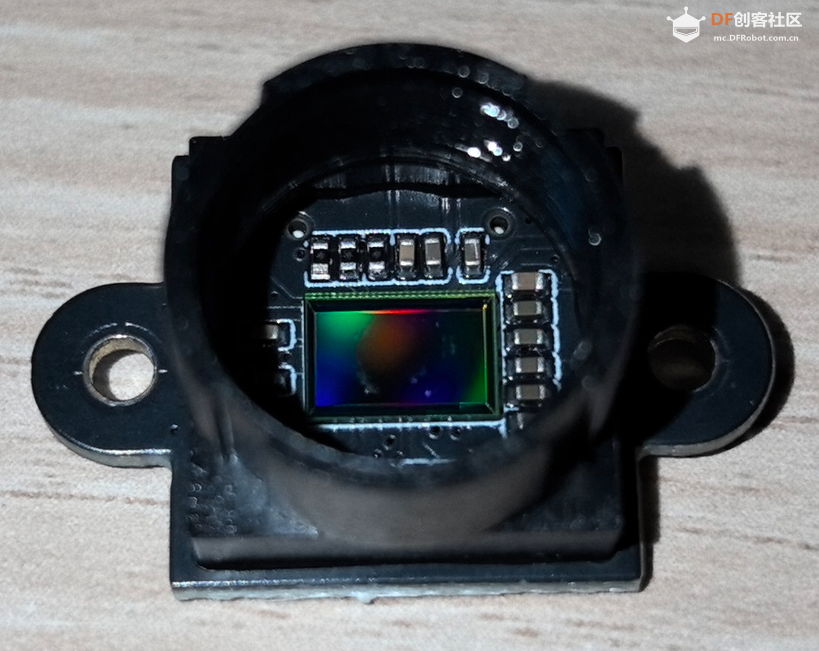

CMOS底座如图3
4.2.               拆除原摄像头
安装镜头套件前,需要先拆下二哈识图 2 自带摄像头模块。具体步骤如下:

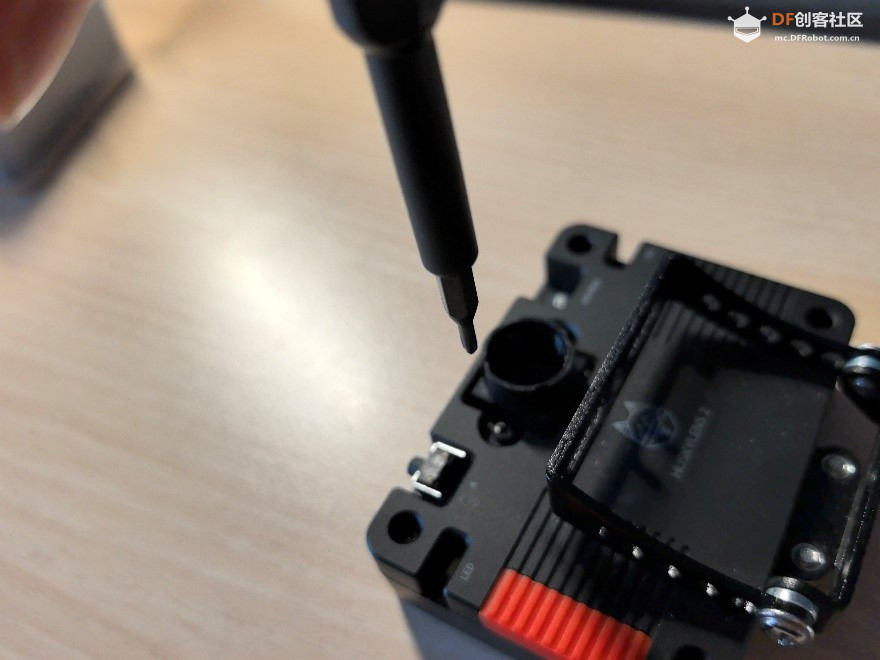

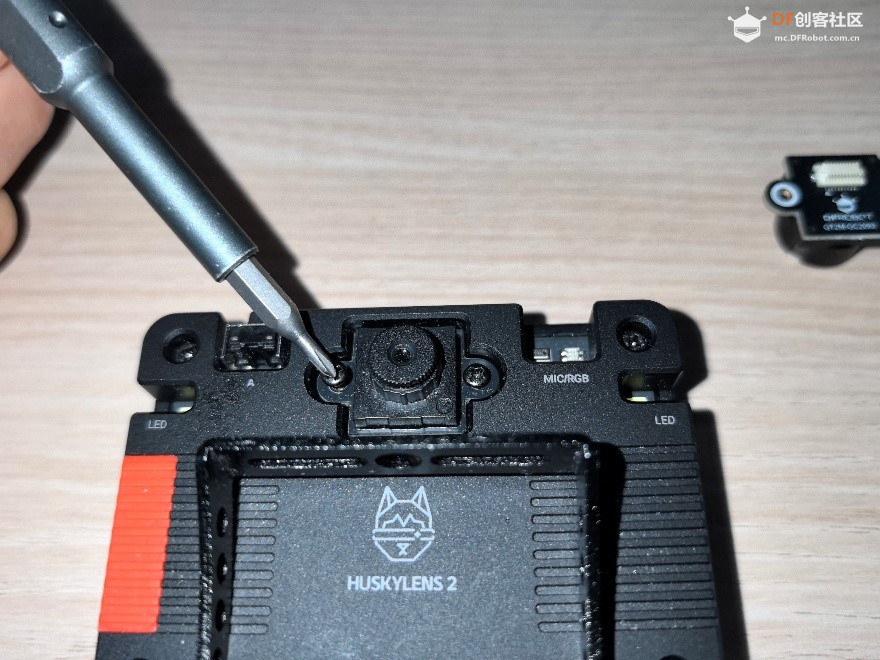

1)    使用十字螺丝刀拧下原摄像头固定螺丝,如图4;

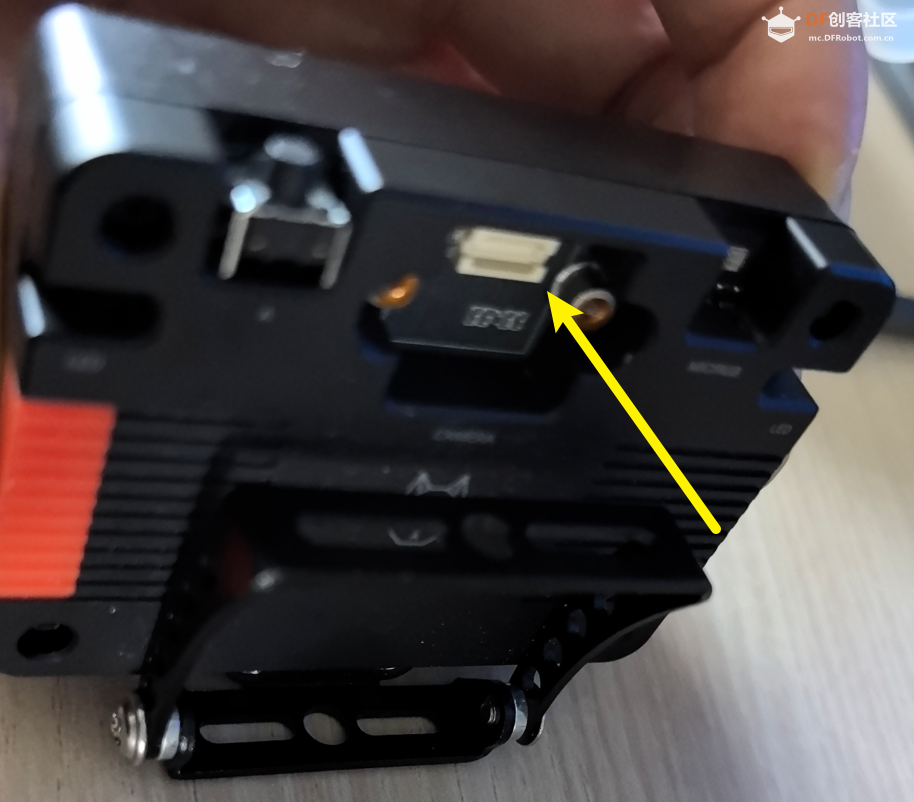

2)    拆下原摄像头后,可看到机身内部的白色摄像头连接器母座,如图5;

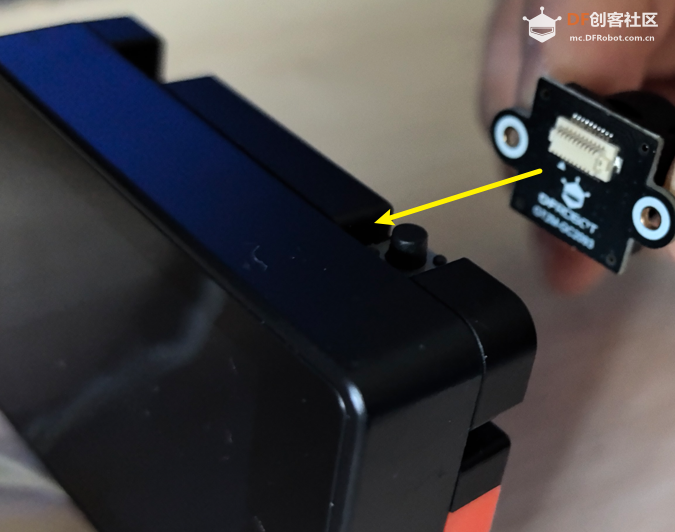

3)    将新的 CMOS 底座按照正确方向插入机身连接器,如图6;
4)    使用两颗螺丝将 CMOS 底座固定在机身上,如图7;

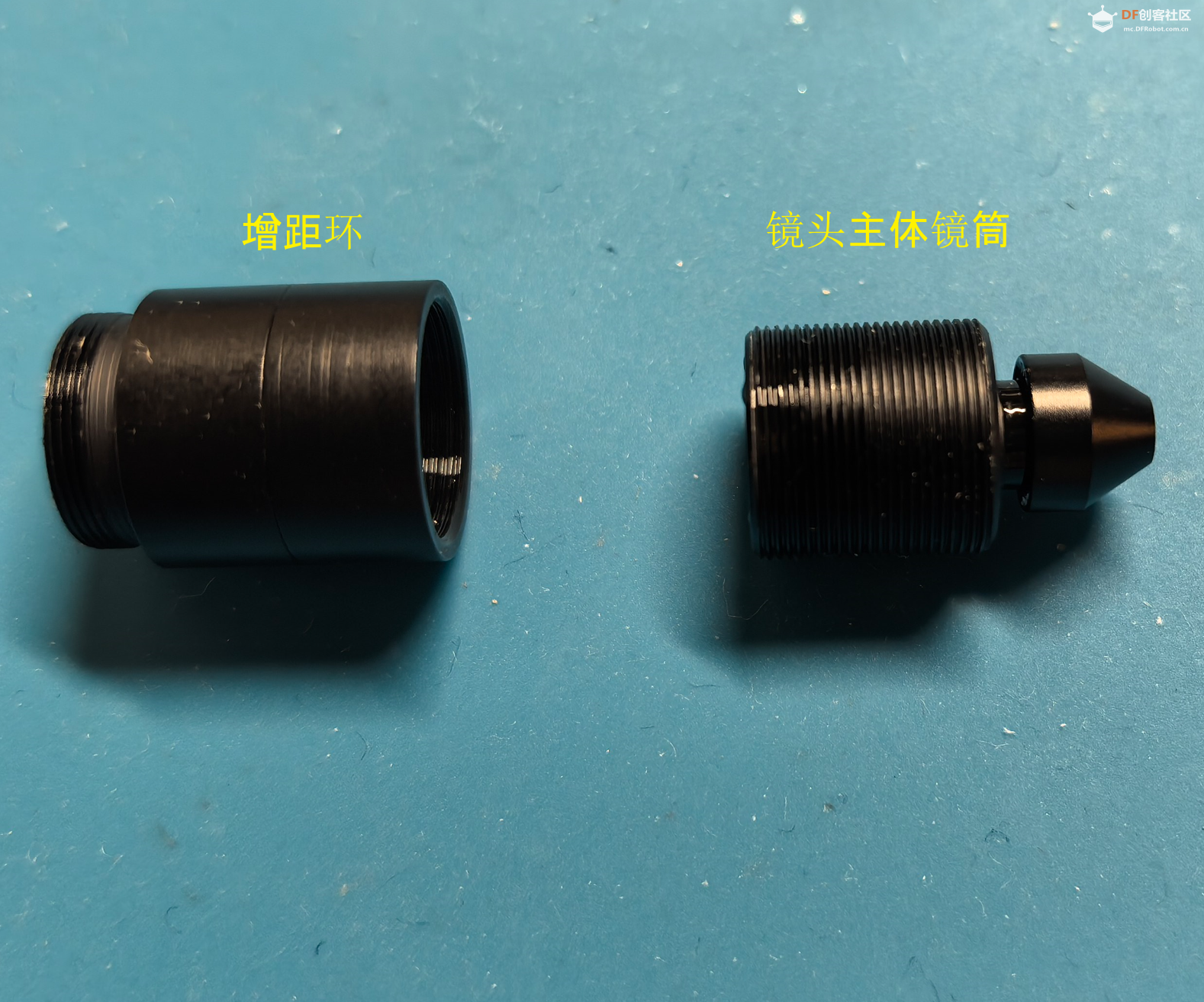

5)    再将增距环和镜筒安装到CMOS 底座上,如图8。
该流程整体较为直观,普通用户按照图示操作即可完成。
5.   显微镜头参数及应用场景

参数项目

技术指标

备注说明


视场角


窄视角,聚焦局部精细观测


有效焦距

8.5m

长焦距远距离显微观测,适合远距离微小细节拍摄


增距环配置

标配2节

可自主增减调节放大倍率;增距环为金属圆筒结构,图8左侧为两节标配金属增距环,表面哑光磨砂处理,两端带精密螺纹,拆装便捷,贴合镜头同轴安装,密封性与适配性优异


最大放大状态

安装2节增距环

出厂默认装配,为镜头极限放大倍数


倍率调节方式

增减增距环节数

减少环数降低放大倍数,成像距离随之变化
6.   调节原理说明
本显微镜头搭配增距环实现放大倍率调节,出厂默认装配两节增距环,为该镜头最大放大倍数;不可额外加装增距环,过多环体将造成光路紊乱、对焦失败,设备无法正常成像。减少增距环节数可降低放大倍率,成像视场扩大、成像距离发生改变,不同装配方式下成像效果存在偏差。
镜头成像效果受安装方式、增距环组合方式影响,放大倍率、成像距离存在轻微差异,实际使用过程中,可根据观测需求微调装配方式,完成对焦适配。
7.   操作步骤
7.1.   装配准备:取出镜头与增距环,检查金属增距环螺纹、镜头接触面无灰尘、毛刺及污渍,确保装配端面洁净,避免杂质影响成像精度。
7.2.   增距环安装:依据观测需求装配增距环,常规检测保留标配两节增距环,获取最大放大倍率;需降低放大倍率时,拆卸增距环,手动顺时针拧紧螺纹,保证增距环与镜头同轴贴合、无松动偏移。
7.3.   设备固定对位:将组装完成的显微镜头固定于观测设备,对准待测目标,利用镜头8.5m长焦距特性,调整设备摆放位置,把控观测距离。
7.4.   对焦调试:开机通电后,缓慢调节对焦旋钮,观察成像画面,直至目标纹理、瑕疵清晰呈现;更换增距环数量后,必须重新对焦校准。
7.5.   观测记录:对焦完成后,稳定设备进行观测、拍摄或数据记录,观测过程中避免触碰镜头与增距环,防止位移失焦。
7.6.   拆卸收纳:使用完毕后,断电静置,逆时针旋下增距环,分类存放,同时擦拭镜头与环体表面,放置于干燥防尘环境保存。
8.   实际使用体验

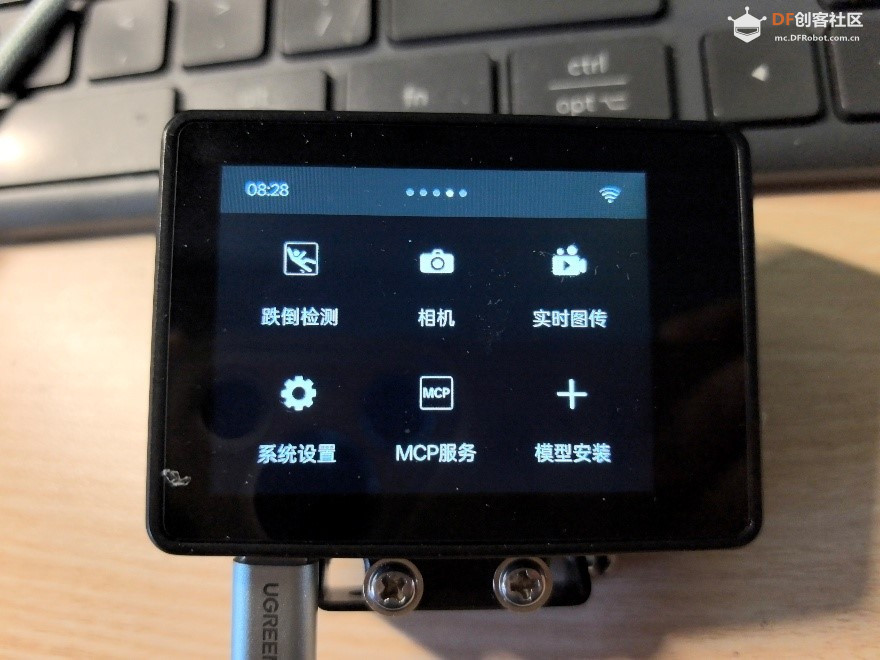

镜头安装完成后,通过 USB 给二哈识图 2 上电。设备正常启动后,在触摸屏中选择“相机”,如图9
按下A键拍照。在“我的电脑”里访问:
\Huskylens\storage\photo

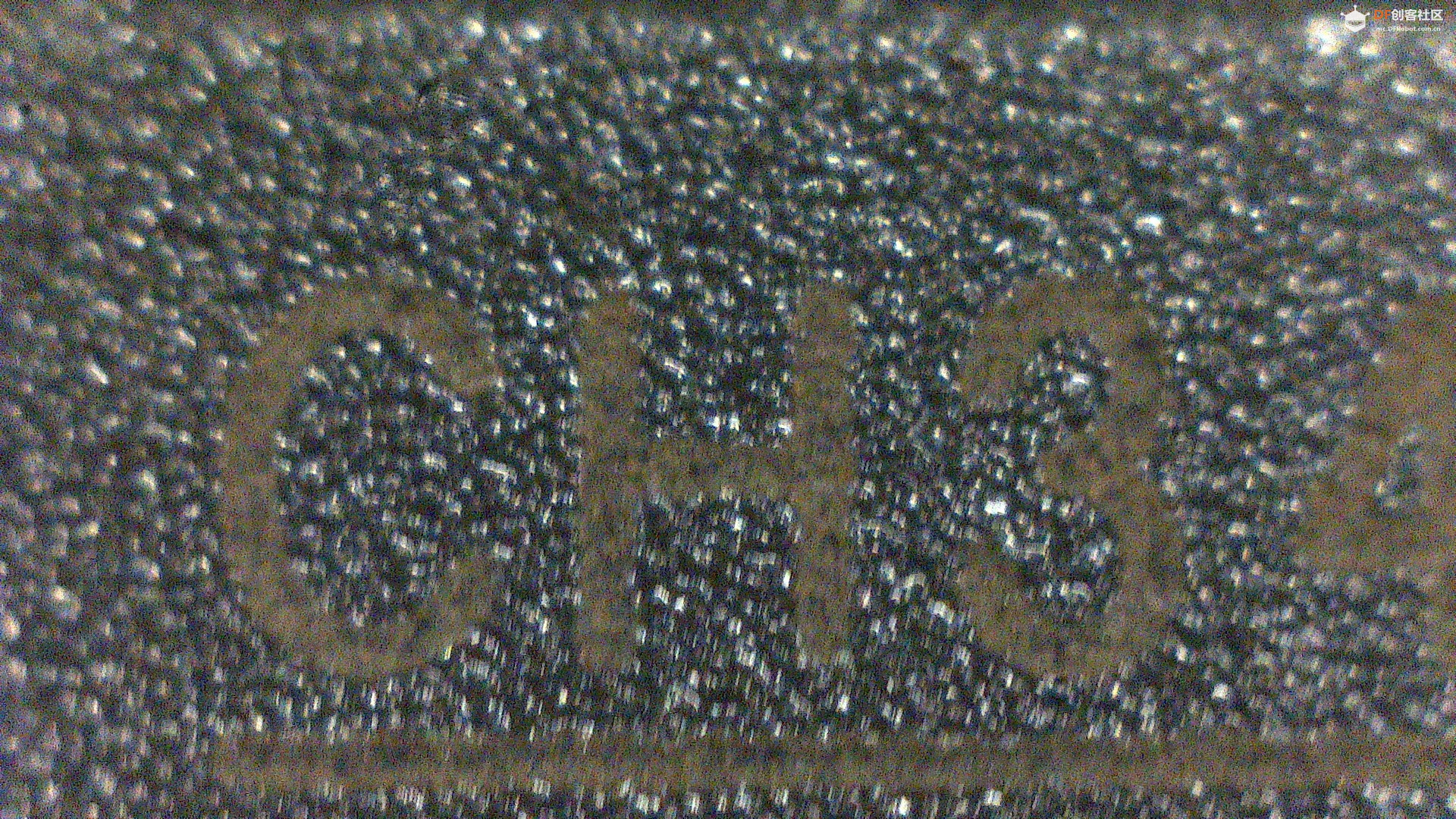

可看到照片,如图10

照片为CH340 USB 转串口芯片Bodymark。课件中心成像清晰度优异,画面边缘形变微弱;金属增距环同轴度高,装配后无明显画面偏移、黑边现象。受长焦结构限制,近距离拍摄易出现对焦困难、画面模糊,仔细耐心调节才能拍出效果;在光线充足环境下,物体纹理还原度高,色彩真实,可满足工业拍照留存、图像分析、质检归档等拍摄需求。


Figure 1

二哈识图2显微镜头试用报告 · DFRobot_image_3.webp


Figure 2

二哈识图2显微镜头试用报告 · DFRobot_image_6.webp


Figure 3

二哈识图2显微镜头试用报告 · DFRobot_image_9.webp


Figure 4

二哈识图2显微镜头试用报告 · DFRobot_image_12.webp


Figure 5

二哈识图2显微镜头试用报告 · DFRobot_image_15.webp


Figure 6

二哈识图2显微镜头试用报告 · DFRobot_image_18.webp


Figure 7

二哈识图2显微镜头试用报告 · DFRobot_image_21.webp


Figure 8

二哈识图2显微镜头试用报告 · DFRobot_image_24.webp


Figure 9

二哈识图2显微镜头试用报告 · DFRobot_image_27.webp


Figure 10

二哈识图2显微镜头试用报告 · DFRobot_image_30.webp
