【花雕动手做】K10系列实验之网络服务查询福建福州天气

实验场景图与视频记录

Mind+图形编程

代码解读
一、整体功能
本程序让行空板 K10 连接 WiFi，从云端服务器在线查询福州天气预报（天气状况、最高温、最低温）；同时读取外接 AHT20 温湿度传感器、板载环境光传感器的实时数据，所有信息实时显示在屏幕上，程序循环刷新内容。
二、头文件与对象定义
[code]// 引入WiFi物联网库，实现无线网络连接
#include
// 行空板K10核心库，负责屏幕、画布、板载传感器等硬件控制
#include "unihiker_k10.h"
// 网络天气查询专用库，对接云端天气接口
#include
// NTP网络授时库，可同步标准北京时间（本程序暂未调用时间功能）
#include
// 实例化K10主控对象，操作主板所有硬件
UNIHIKER_K10 k10;
// 设置屏幕旋转方向为2，适配设备摆放角度
uint8_t screen_dir=2;
// 实例化WiFi对象，用于配网和联网状态检测
DFRobot_Iot myIot;
// 实例化天气查询对象，发起网络天气请求
mPython_Weather myWeather;
// 实例化网络时间对象
MPython_NtpTime ntptime;
// 实例化AHT20温湿度传感器对象，读取环境温湿度
AHT20 aht20;[/code]
三、setup () 初始化函数（上电仅执行 1 次）
[code]void setup() {
// 初始化K10底层硬件
k10.begin();
// 按设定方向初始化显示屏
k10.initScreen(screen_dir);
// 创建绘图画布，屏幕文字都绘制在画布上
k10.creatCanvas();
// 设置屏幕背景色为浅草绿色（0x66FF99）
k10.setScreenBackground(0x66FF99);
// 连接WiFi：WiFi名称zhz3，密码z6156721
myIot.wifiConnect("zhz3", "z6156721");
// 初始化天气接口：依次填写服务器地址、用户编号、接口密钥，完成云端对接
myWeather.init("server.mindplus.top", "31982666", "E6MtBcxQ");
// 配置网络授时：东八区北京时间，使用国内教育网时间服务器
ntptime.setNtpTime(ntptime.UTCEast8_t, "edu.ntp.org.cn");
// 循环等待，直到WiFi连接成功，才继续执行后续代码
while (!myIot.wifiStatus()) {}
}[/code]
四、loop () 主循环函数（无限循环运行，实时刷新数据）
[code]void loop() {
// 第3行、红色字体，显示实验标题
k10.canvas->canvasText("K10系列实验之天气", 3, 0xFF0000);
// 第5行、蓝色字体：查询城市编码101230101（福州）的天气状况并显示
k10.canvas->canvasText((String("福州天气：") + String(myWeather.getWeather("weather", "101230101"))), 5, 0x0000FF);
// 第6行、红色字体：查询福州当日最高气温
k10.canvas->canvasText((String("最高温度：") + String(myWeather.getWeather("temperaturHigh", "101230101"))), 6, 0xFF0000);
// 第7行、蓝色字体：查询福州当日最低气温
k10.canvas->canvasText((String("最低温度：") + String(myWeather.getWeather("temperaturLow", "101230101"))), 7, 0x0000FF);
// 刷新画布，将上方天气内容显示到屏幕
k10.canvas->updateCanvas();
// 第9行、蓝色字体：读取AHT20采集的实时摄氏温度
k10.canvas->canvasText((String("实际温度：") + String(aht20.getData(AHT20::eAHT20TempC))), 9, 0x0000FF);
// 第10行、红色字体：读取AHT20采集的实时空气湿度
k10.canvas->canvasText((String("实际湿度：") + String(aht20.getData(AHT20::eAHT20HumiRH))), 10, 0xFF0000);
// 第11行、蓝色字体：读取K10板载光敏传感器，获取环境亮度值
k10.canvas->canvasText((String("实际亮度：") + String(k10.readALS())), 11, 0x0000FF);
// 再次刷新画布，把温湿度、亮度数据显示到屏幕
k10.canvas->updateCanvas();
}[/code]
五、关键知识点补充
1、城市编码
101230101 是气象专用编码，固定对应福州市，更换城市只需修改该编码。
2、天气查询函数
getWeather(查询项,城市编码)
weather：获取晴、阴、雨等天气现象
temperaturHigh：当日最高气温
temperaturLow：当日最低气温
3、传感器说明
AHT20：外接数字温湿度传感器，采集本地实时温湿度；
ALS 光敏：K10 板载传感器，数值越大代表环境光线越亮。
4、颜色格式
采用 0xRRGGBB 十六进制色值：FF0000红色、0000FF蓝色、66FF99浅绿。
5、运行前提
设备必须连接名称为zhz3的 WiFi，否则无法联网获取天气数据。

【花雕动手做】K10系列实验之网络服务查询福建福州天气
实验开源代码
[code]// 引入物联网WiFi功能库，用于连接无线网络
#include
// 引入行空板K10核心驱动库，实现屏幕、传感器、画布等硬件操作
#include "unihiker_k10.h"
// 引入网络天气查询库，用于联网获取城市天气数据
#include
// 引入NTP网络授时库，用于同步网络标准时间
#include
// 实例化行空板K10主控对象，所有板载硬件操作都通过该对象调用
UNIHIKER_K10 k10;
// 定义屏幕旋转方向参数，数值2代表指定屏幕显示角度
uint8_t screen_dir=2;
// 实例化WiFi联网对象，负责WiFi连接与状态检测
DFRobot_Iot myIot;
// 实例化天气查询对象，用于请求、解析网络天气信息
mPython_Weather myWeather;
// 实例化网络时间同步对象，用于获取标准北京时间
MPython_NtpTime ntptime;
// 实例化AHT20温湿度传感器对象，读取环境实际温度、湿度
AHT20 aht20;
// 初始化函数，设备上电后**仅执行一次**
void setup() {
k10.begin(); // 初始化行空板K10全部底层硬件资源
k10.initScreen(screen_dir); // 根据设定参数初始化显示屏，并设置屏幕旋转方向
k10.creatCanvas(); // 创建屏幕绘图画布，后续所有文字都绘制在画布上
k10.setScreenBackground(0x66FF99); // 设置屏幕背景色为浅青绿色
// 连接WiFi网络，参数依次为WiFi名称：zhz3，WiFi密码：z656721
myIot.wifiConnect("zhz3", "z6156721");
// 初始化天气接口：指定天气服务器地址、用户编号、接口密钥
myWeather.init("server.mindplus.top", "31982666", "E6MtBcxQ");
// 配置NTP网络授时：选择东八区（北京时间），使用国内教育网时间服务器
ntptime.setNtpTime(ntptime.UTCEast8_t, "edu.ntp.org.cn");
// 循环阻塞等待，直到WiFi连接成功，才继续执行后续代码
while (!myIot.wifiStatus()) {}
}
// 主循环函数，程序上电后**无限循环执行**，实时刷新数据与屏幕
void loop() {
// 在屏幕第3行，红色字体显示实验标题
k10.canvas->canvasText("K10系列实验之天气", 3, 0xFF0000);
// 第5行蓝色字体：查询城市代码101230101（福州）的天气状况并拼接显示
k10.canvas->canvasText((String("福州天气：") + String(myWeather.getWeather("weather", "101230101"))), 5, 0x0000FF);
// 第6行红色字体：查询福州当日最高气温并显示
k10.canvas->canvasText((String("最高温度：") + String(myWeather.getWeather("temperaturHigh", "101230101"))), 6, 0xFF0000);
// 第7行蓝色字体：查询福州当日最低气温并显示
k10.canvas->canvasText((String("最低温度：") + String(myWeather.getWeather("temperaturLow", "101230101"))), 7, 0x0000FF);
k10.canvas->updateCanvas(); // 第一次刷新画布，把上方天气相关文字显示到屏幕
// 第9行蓝色字体：读取AHT20传感器采集的环境摄氏温度并显示
k10.canvas->canvasText((String("实际温度：") + String(aht20.getData(AHT20::eAHT20TempC))), 9, 0x0000FF);
// 第10行红色字体：读取AHT20传感器采集的环境相对湿度并显示
k10.canvas->canvasText((String("实际湿度：") + String(aht20.getData(AHT20::eAHT20HumiRH))), 10, 0xFF0000);
// 第11行蓝色字体：读取K10板载ALS光敏传感器，获取环境亮度值并显示
k10.canvas->canvasText((String("实际亮度：") + String(k10.readALS())), 11, 0x0000FF);
k10.canvas->updateCanvas(); // 第二次刷新画布，把温湿度、亮度数据显示到屏幕
}[/code]

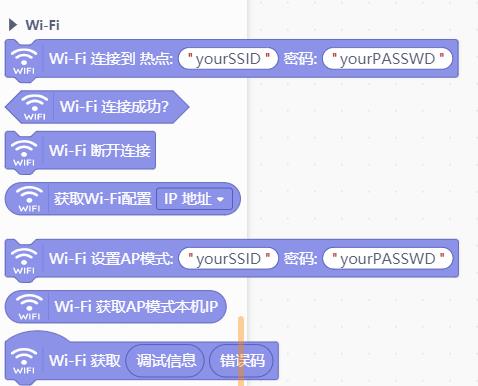

网络服务 Wi-Fi 相关积木

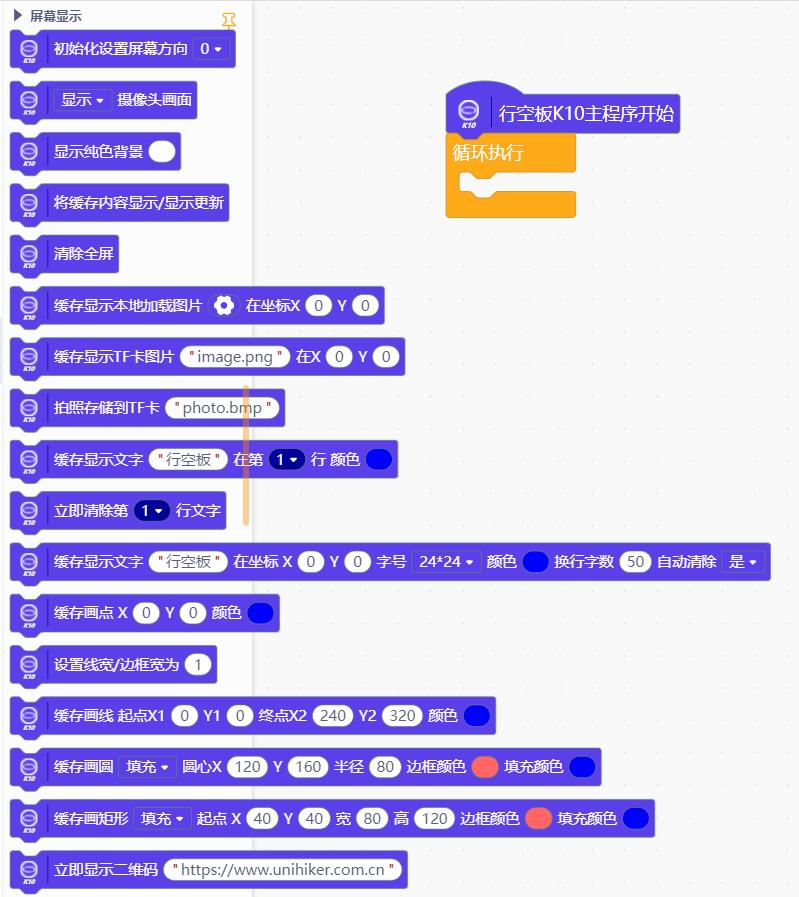

辅助：屏幕显示相关积木

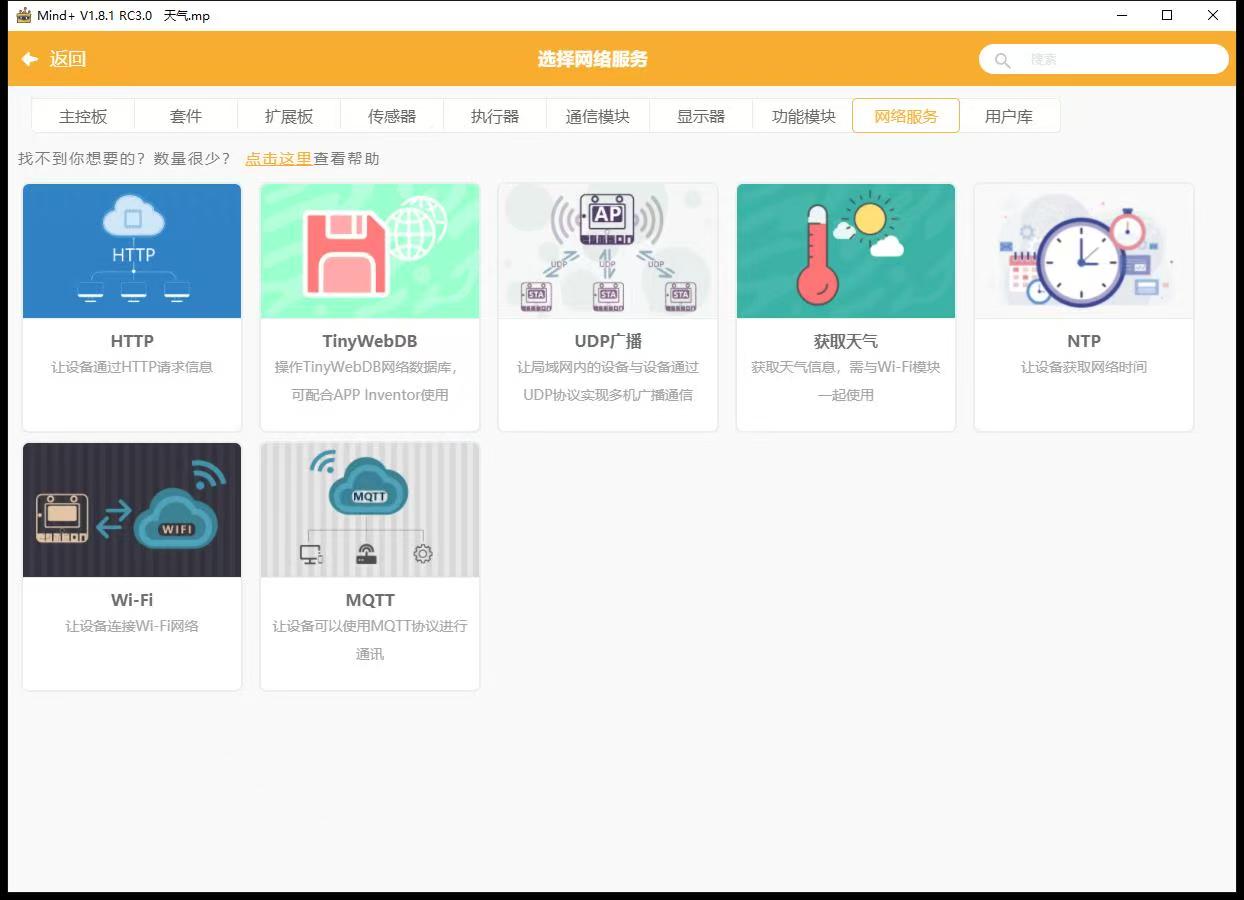

行空板K10的网络服务模块，都在这里

网络服务获取天气积木

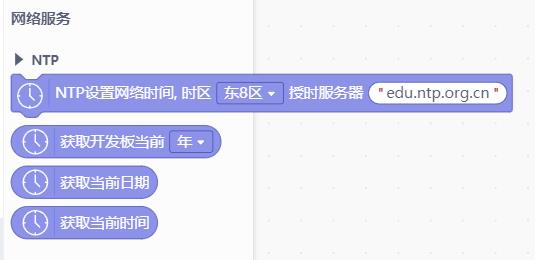

网络服务 NTP 授时积木
