【花雕动手做】WPM20L5G 基站天线步进减速电机｜20mm 二相四线 1:144 行星带霍尔反馈

WPM20L 是 5G 基站天线专用精密行星减速步进电机组件。 20mm 稀土内转子，1:144 减速比，0.125° 步距角，自带霍尔反馈。 需外接步进驱动器与脉冲信号，适合机器人关节、微型精密转台项目。

# WPM20L｜5G 基站天线精密行星减速步进电机组件

> 原用于 5G 基站天线角度控制，库存拆机全新原件，适合创客精密定位项目

## 一、基础尺寸参数

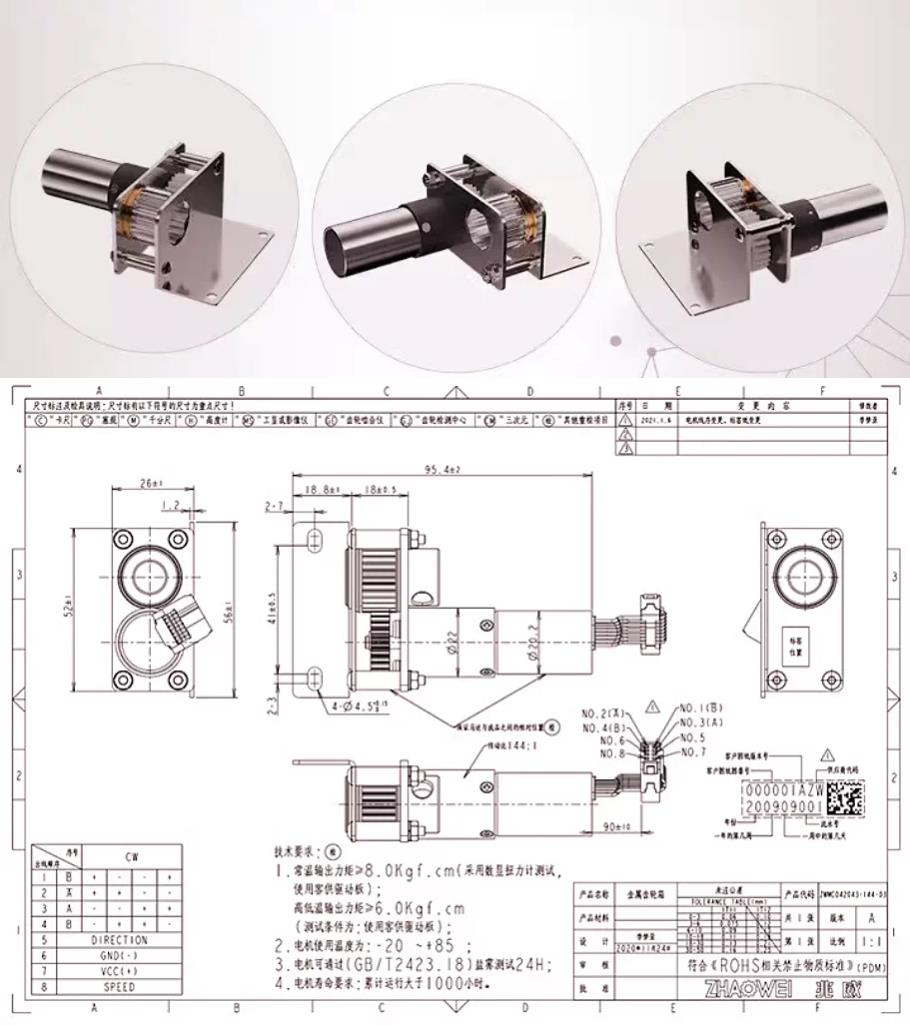

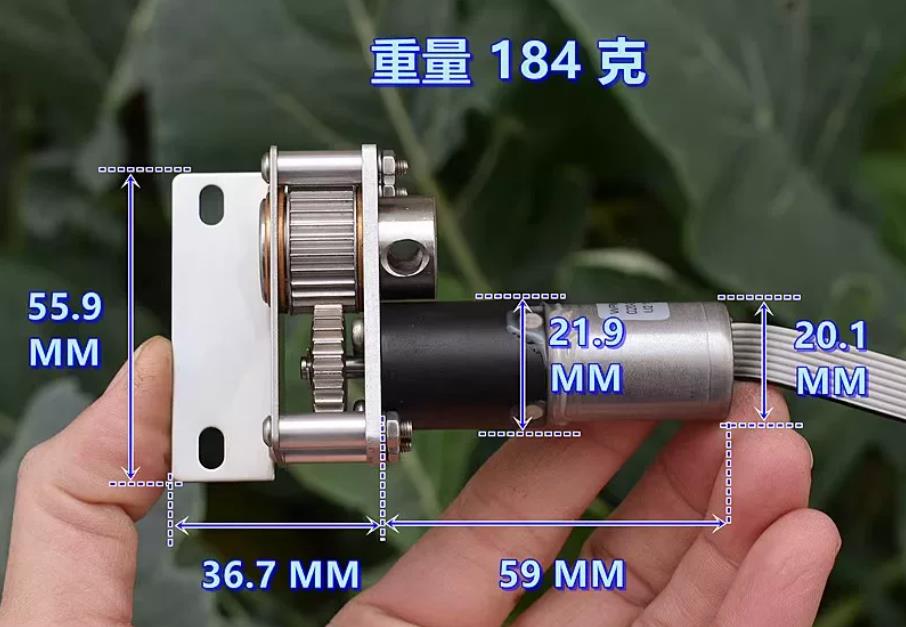

- 电机外径：20.1 mm
- 电机本体长度：约 31 mm
- 减速箱外径：22 mm
- 电机 + 减速箱总长：59 mm
- 引线总长：约 90 mm
- 整套组件重量：184 g
- 输出支撑：双滚珠轴承定位

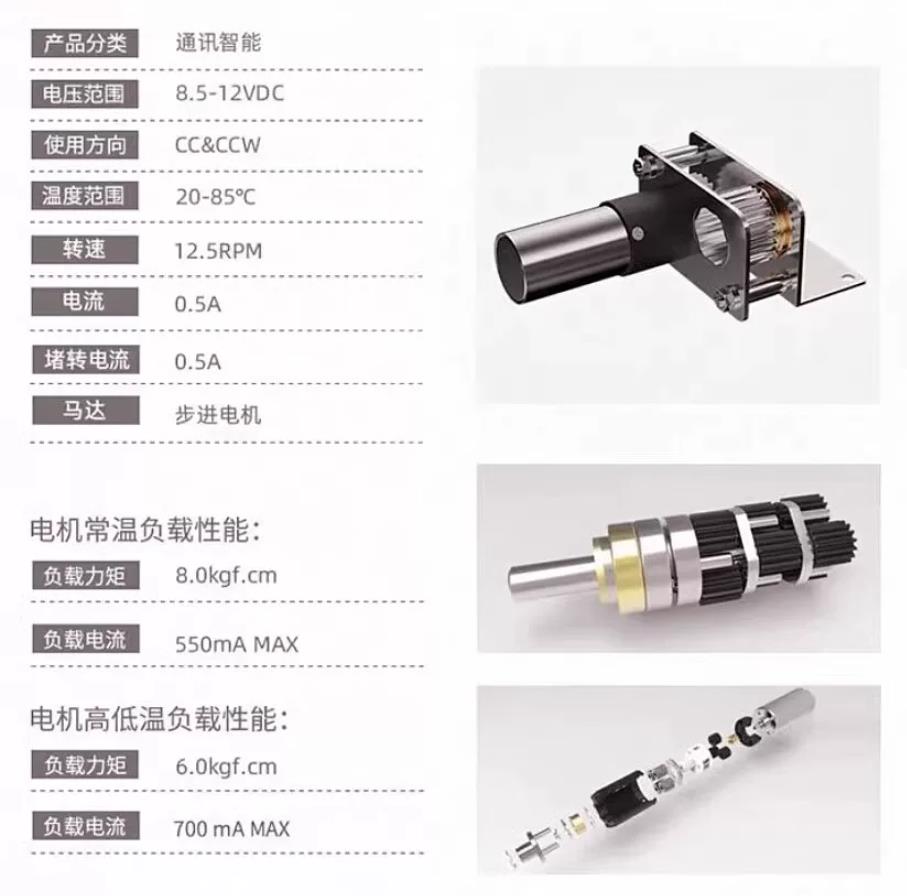

## 二、电气与传动参数

- 电机类型：二相四线内转子步进电机，稀土中强磁
- 原生步进角：18°
- 相电阻：11.7 Ω
- 6V 短路电流：0.49 A，工作电流约 0.5A
- 减速箱：三级行星齿轮减速箱（1 级塑胶齿轮 + 2 级金属齿轮）
- 减速比：1:144
- 减速后步进角：0.125°

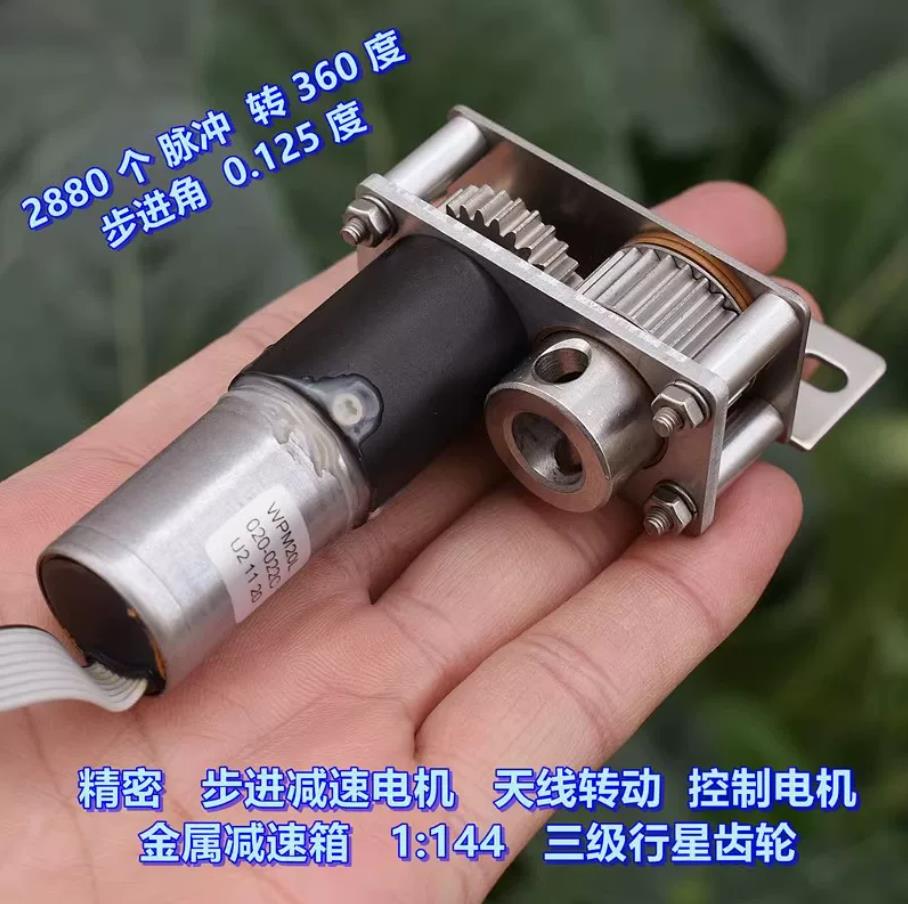

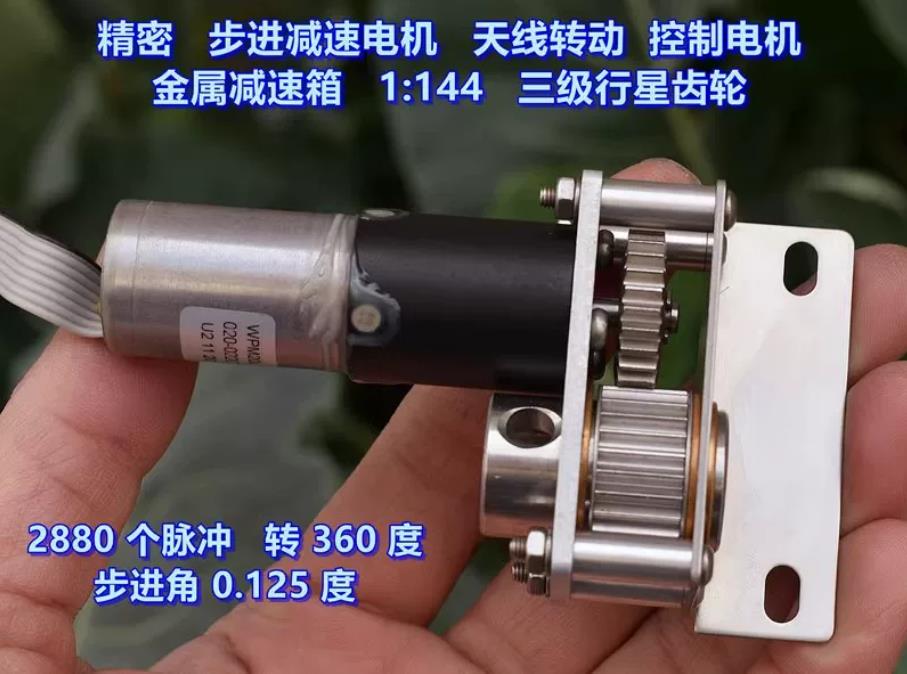

- 转动指标：**2880 个脉冲，输出轴旋转 360°**
- 最高运转速度：约 12 RPM

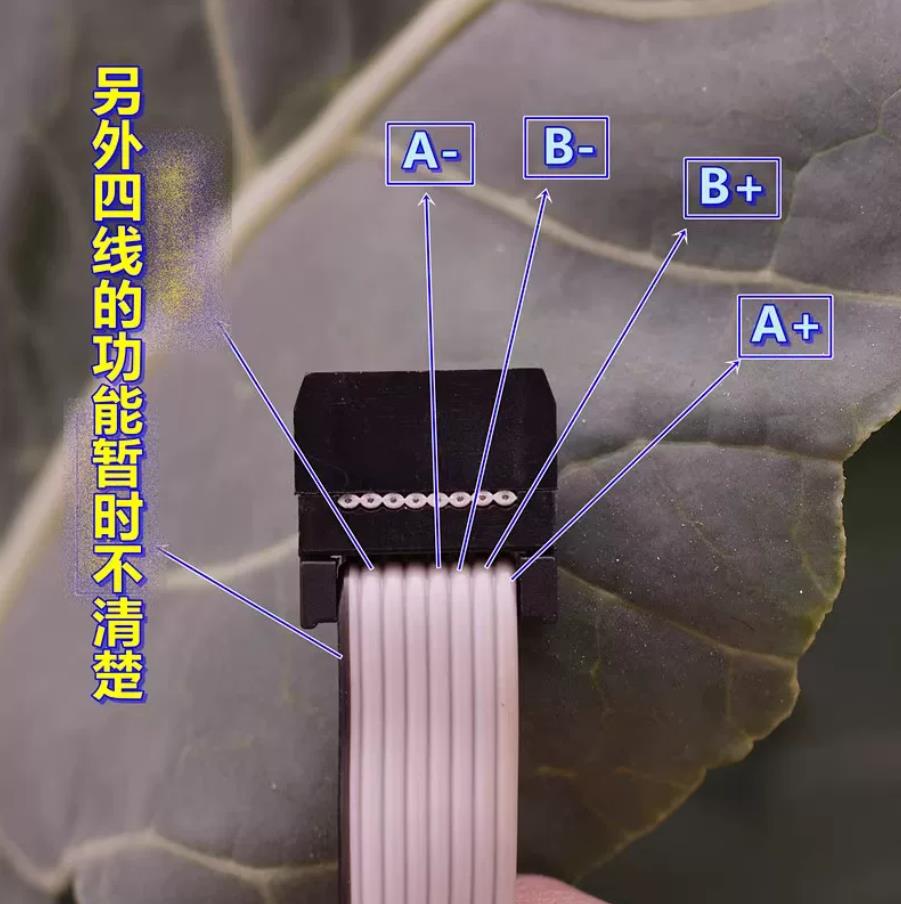

- 线束：8P 排线，4 根电机相线，另外 4 根为霍尔反馈信号线

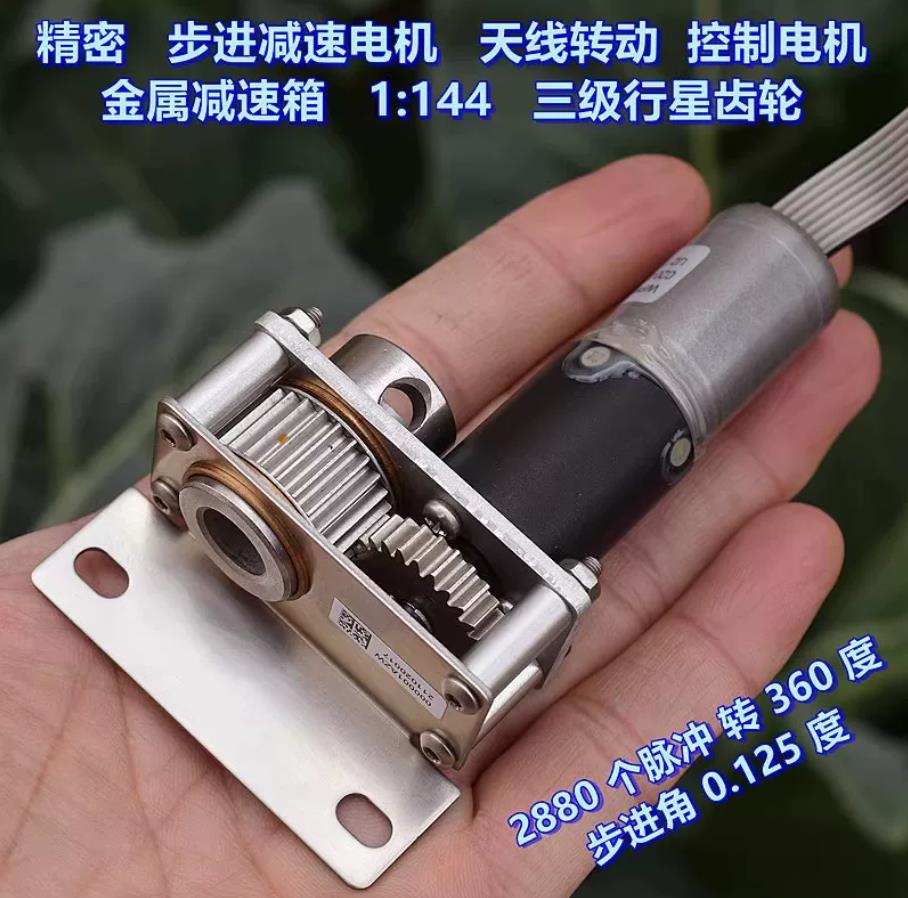

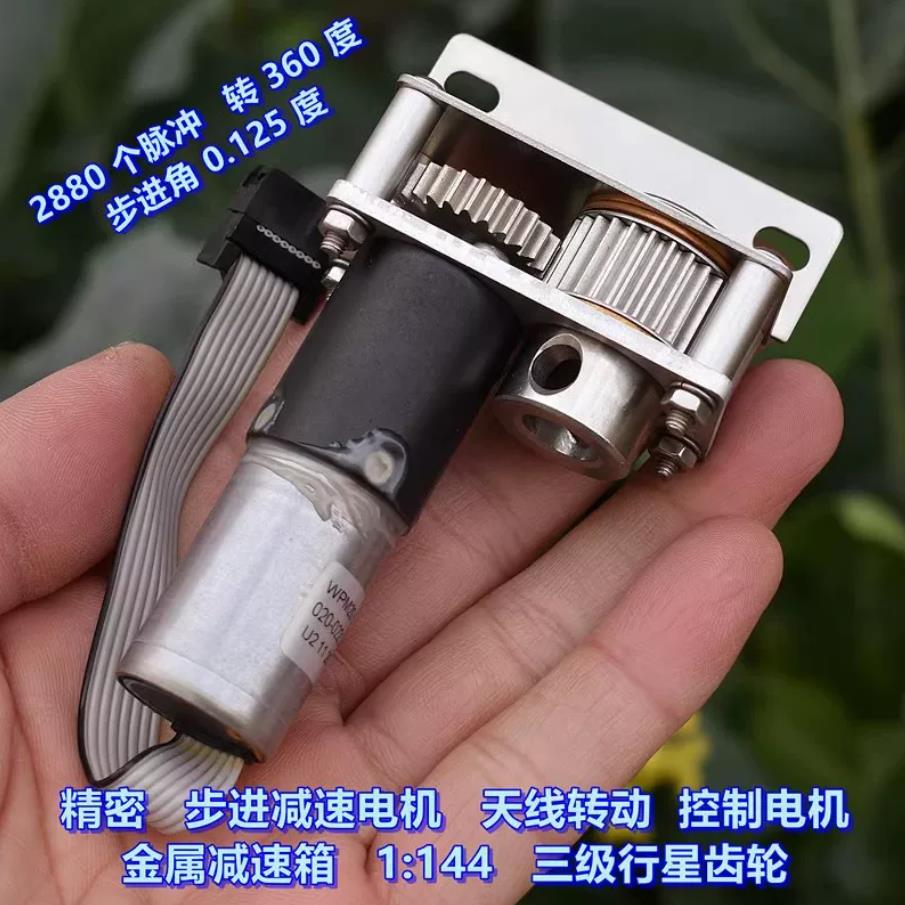

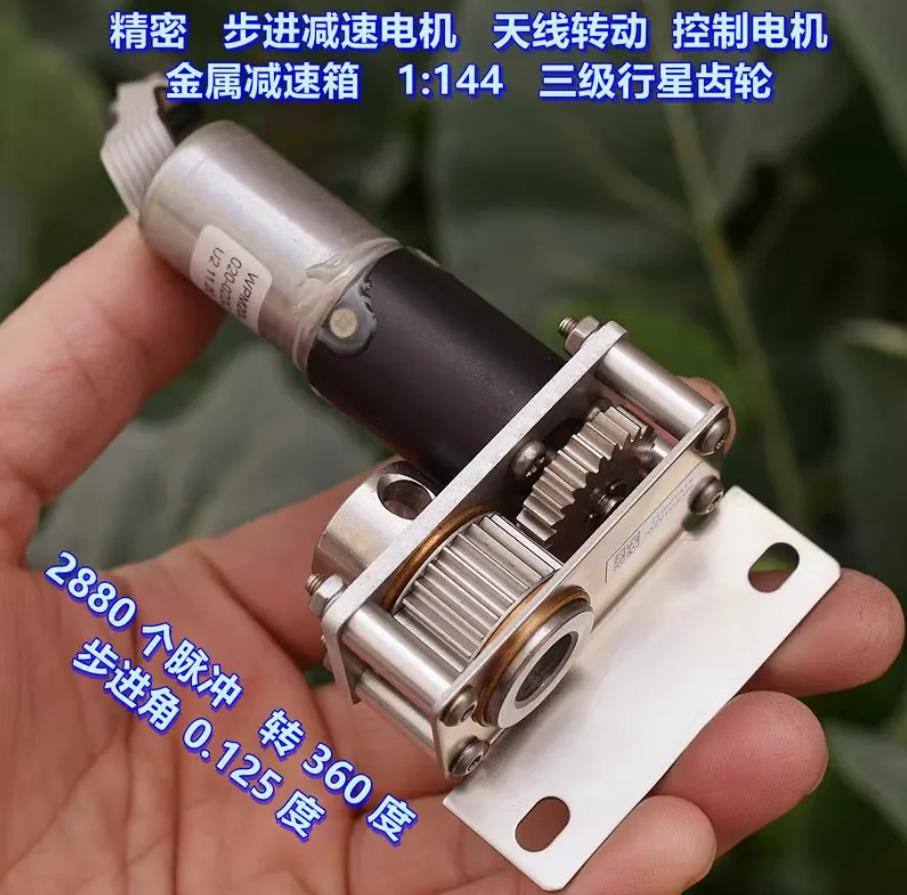

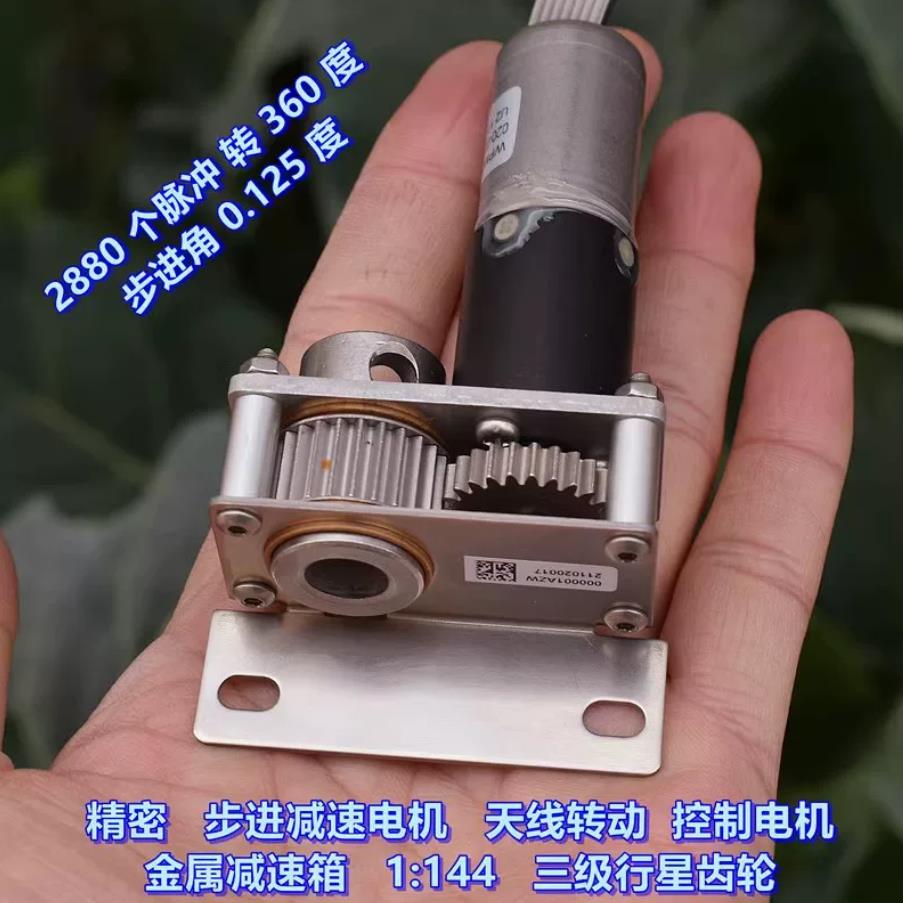

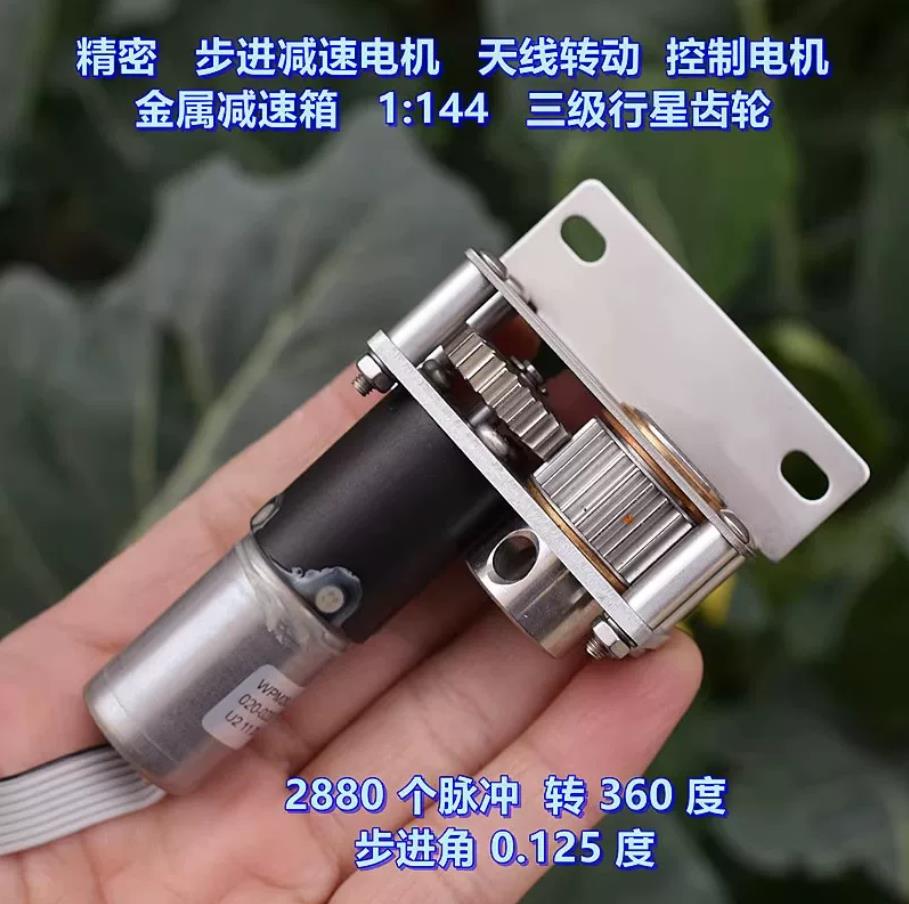

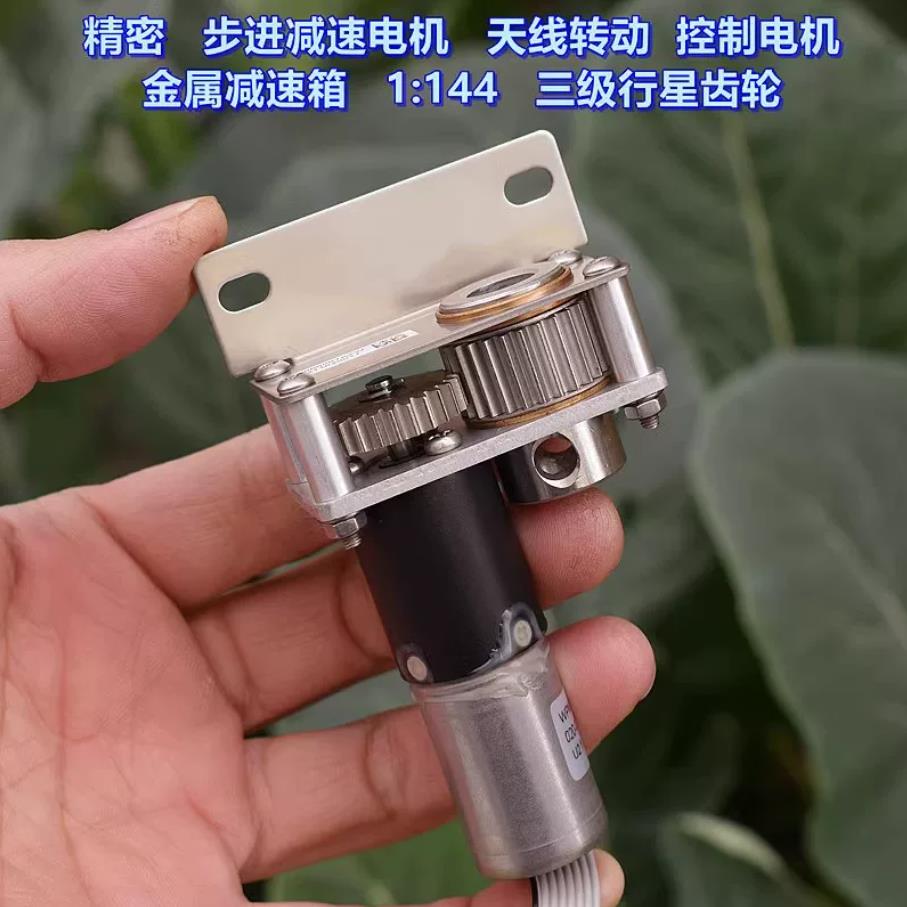

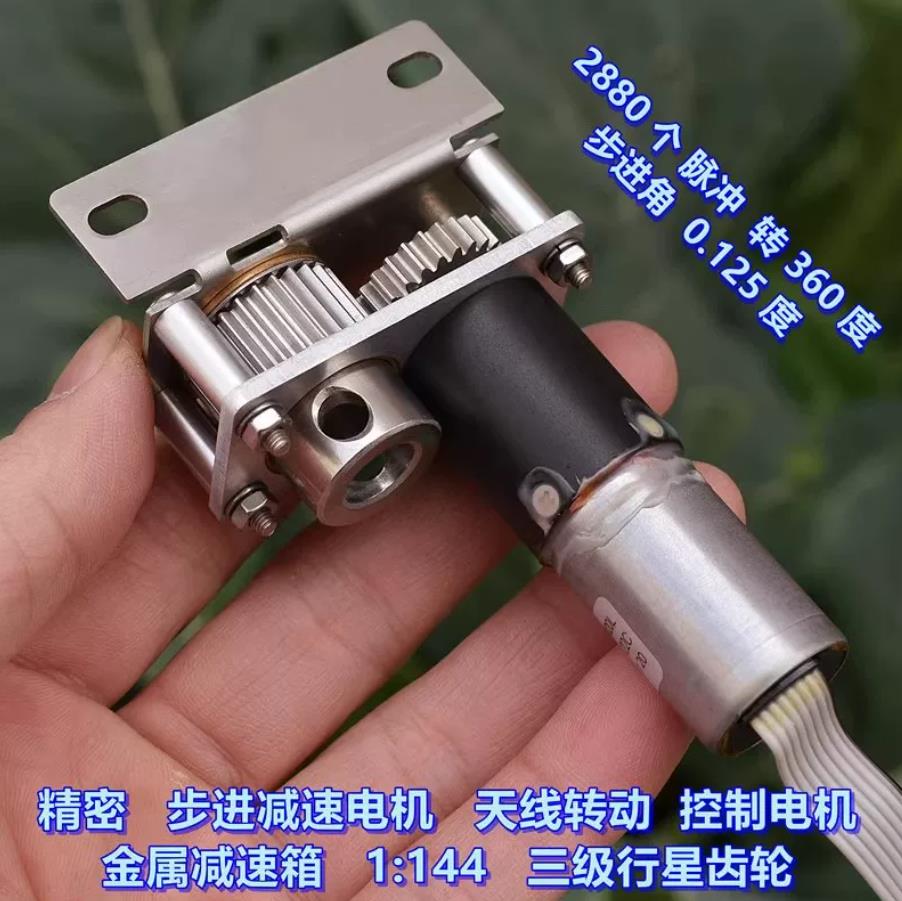

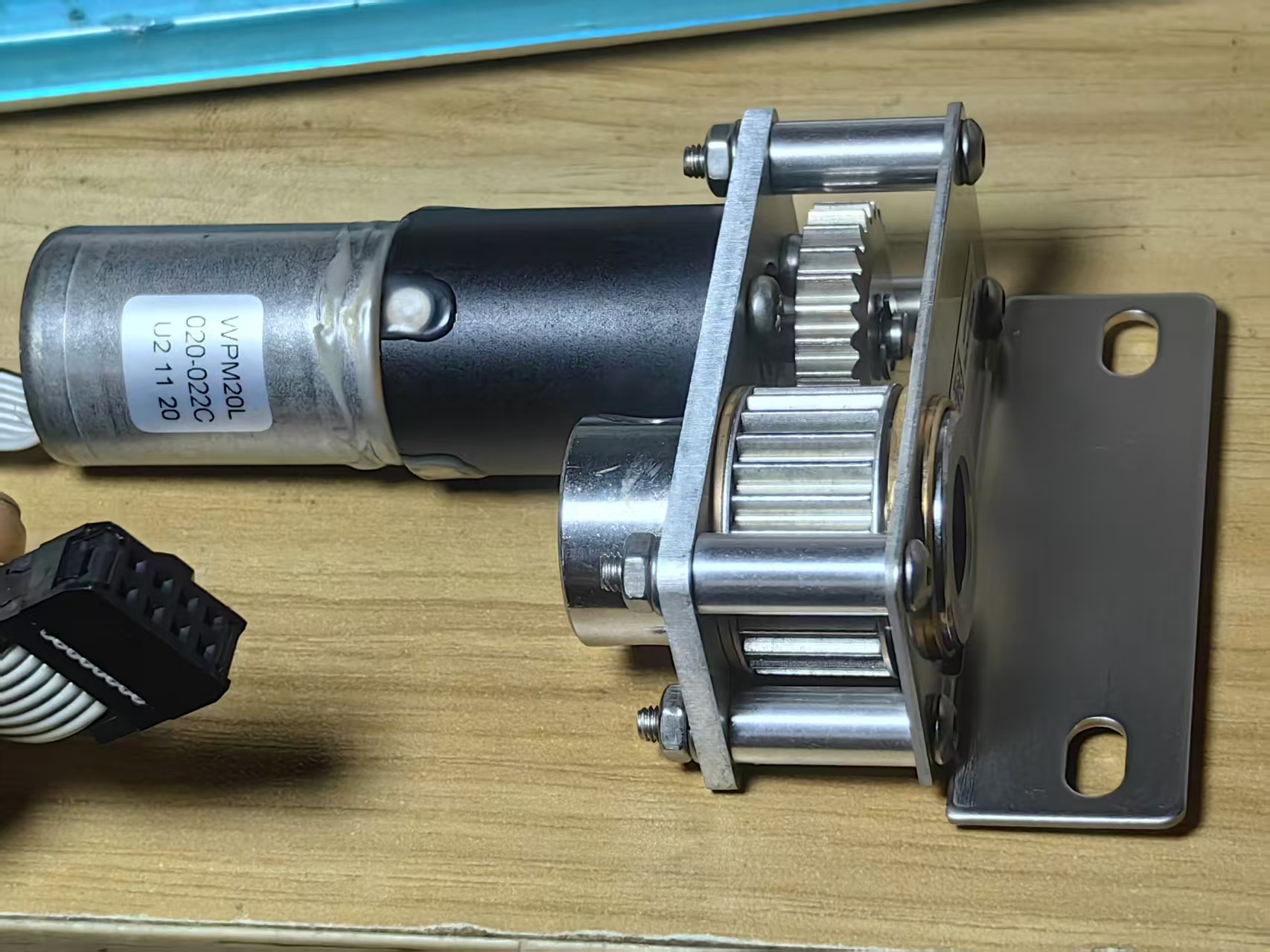

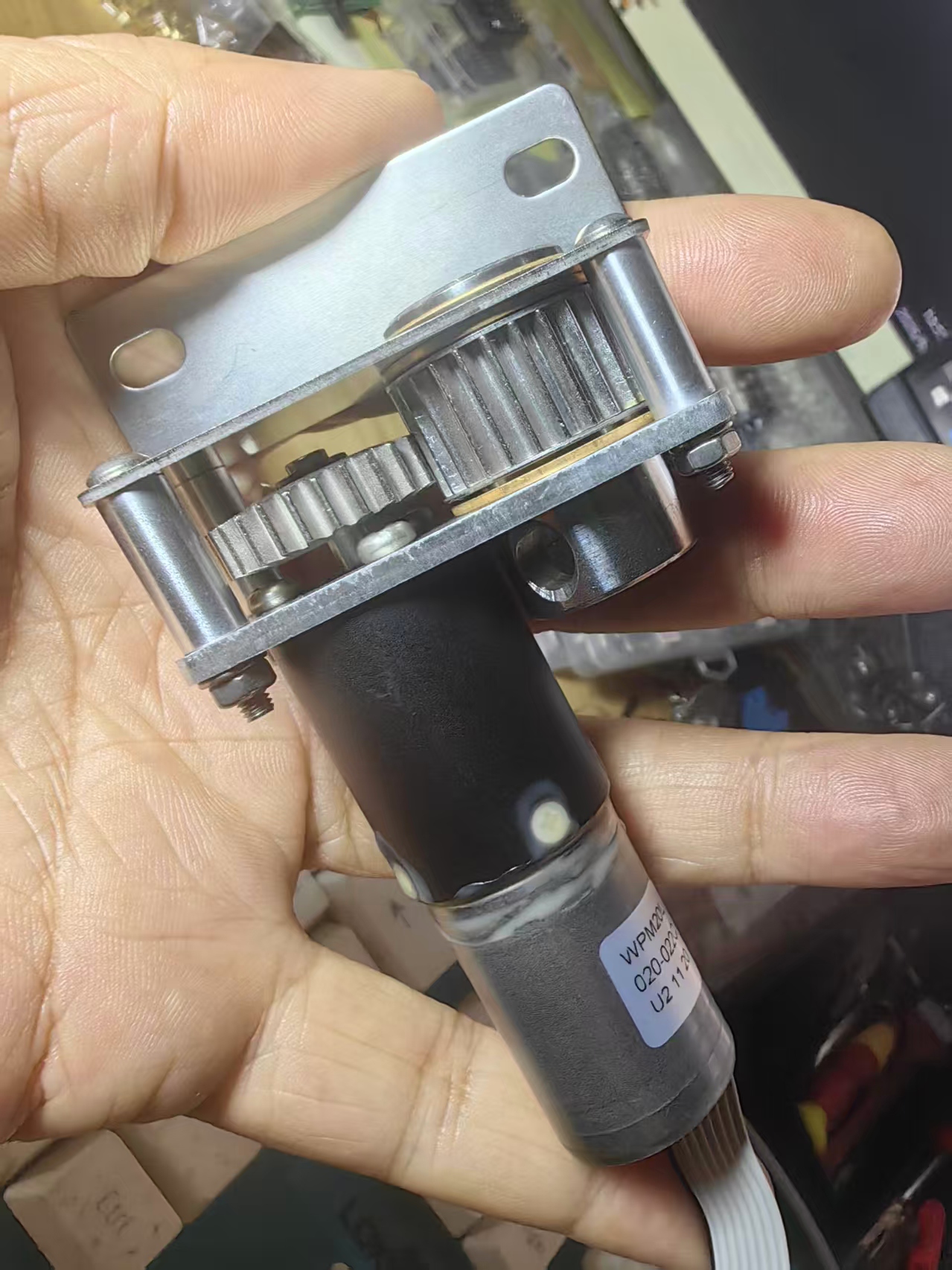

## 三、结构设计解读（对照实拍图）

1. **动力本体**：20mm 外径加长机身 PM 步进电机，稀土磁钢内转子，响应灵敏，适合低速高精度角度定位，原始用途是 5G 基站天线俯仰调节。

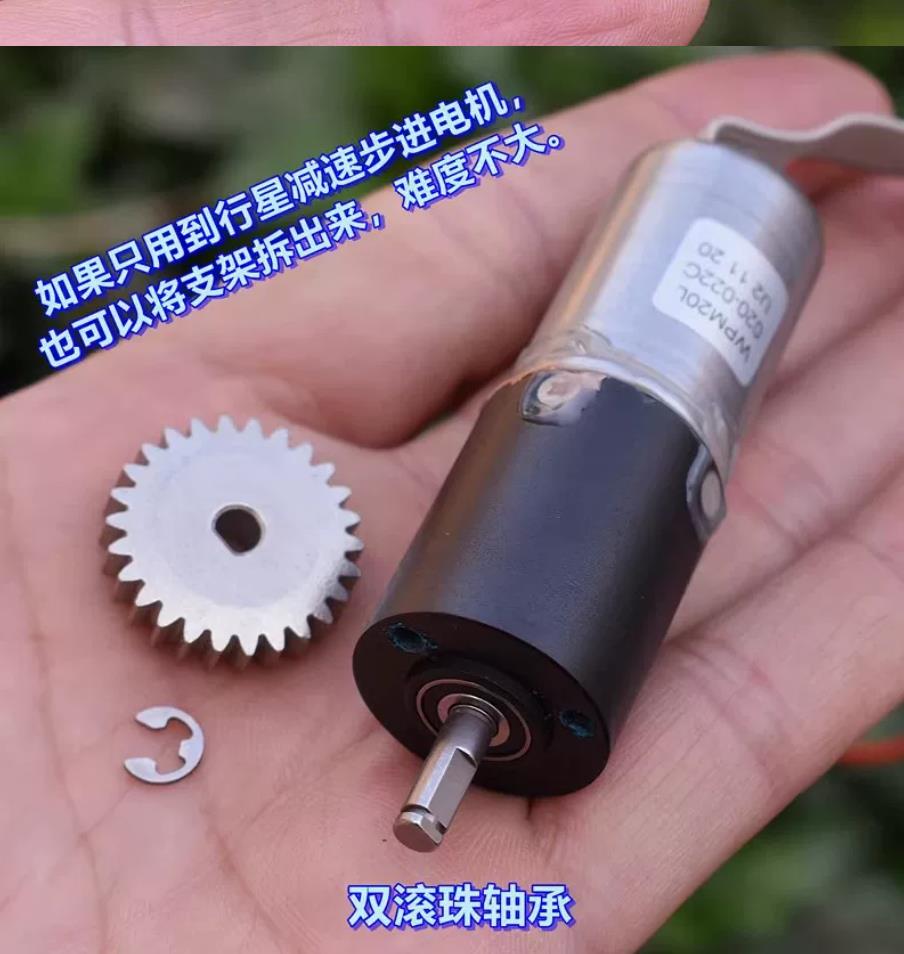

2. **三级行星减速箱**

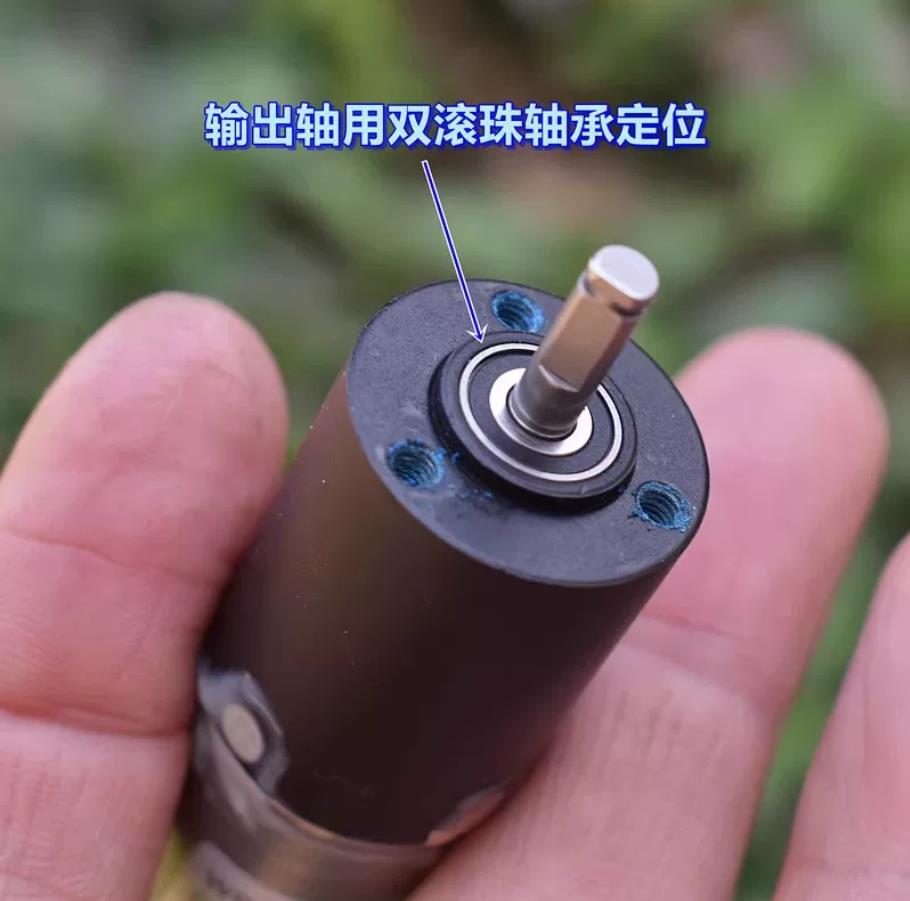

三级行星组合，两级金属齿轮 + 一级塑胶降噪缓冲齿轮。输出端双滚珠轴承支撑，径向负载能力强。

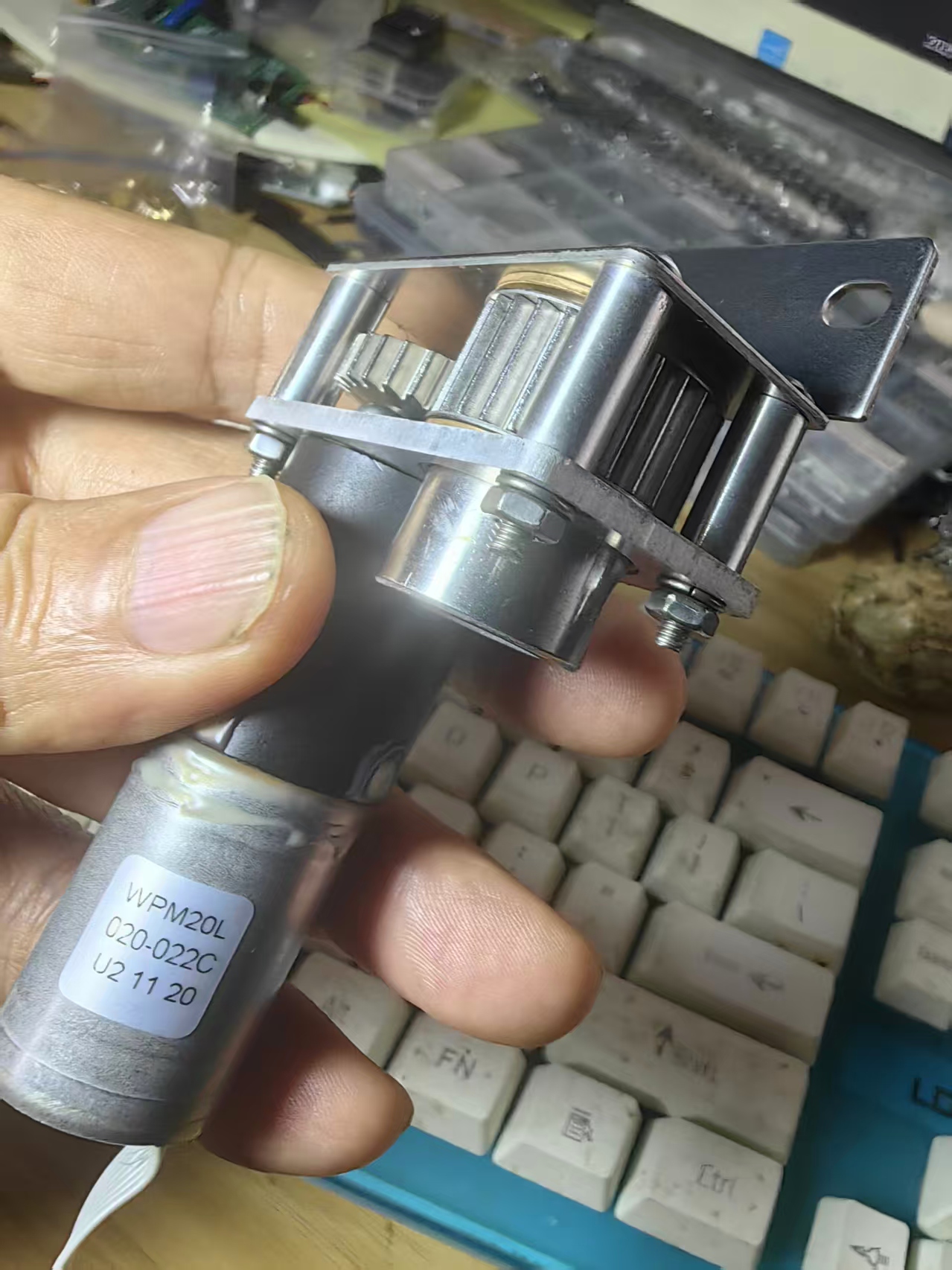

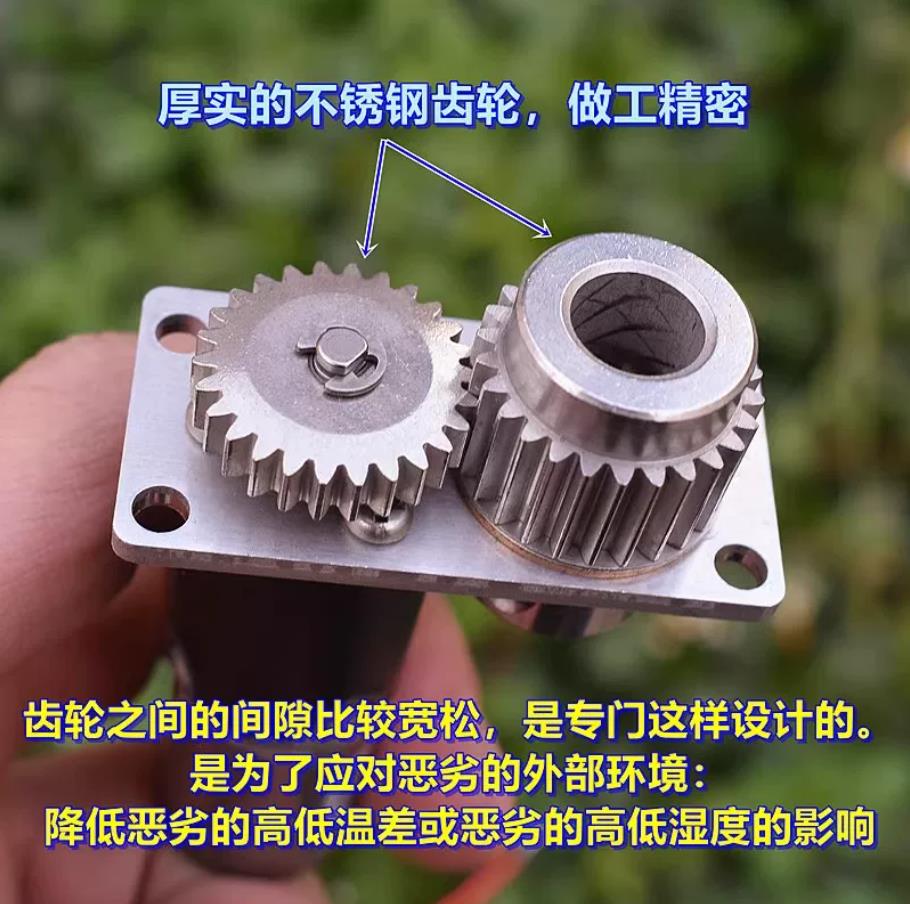

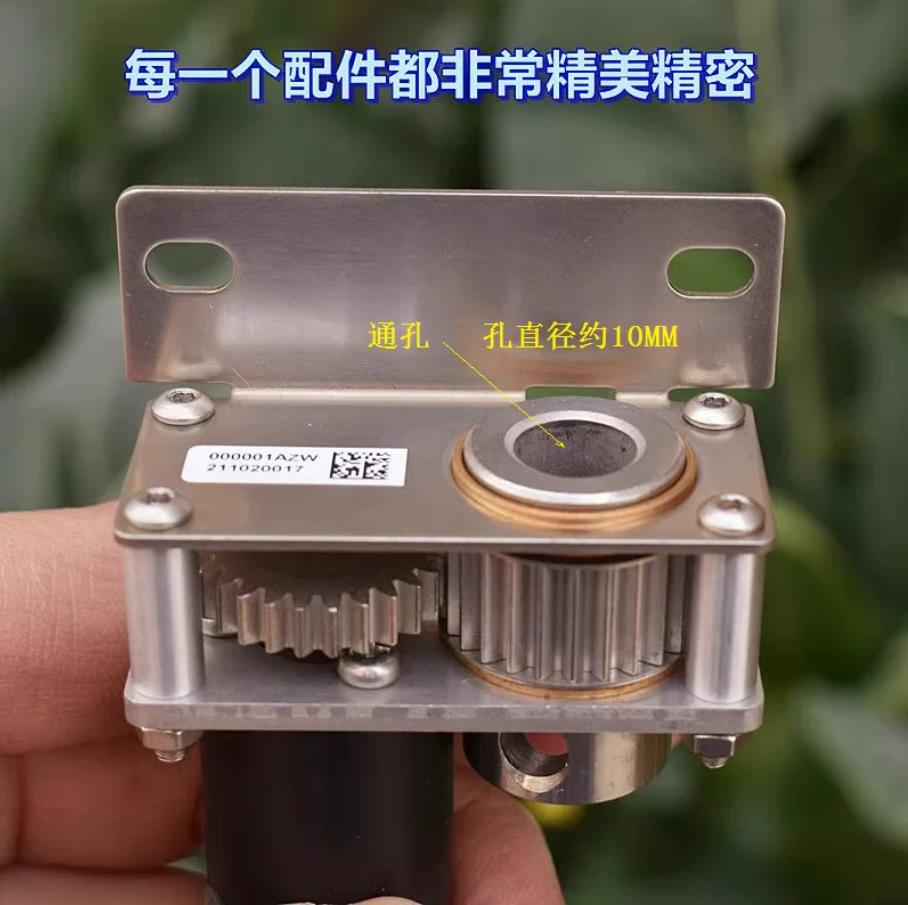

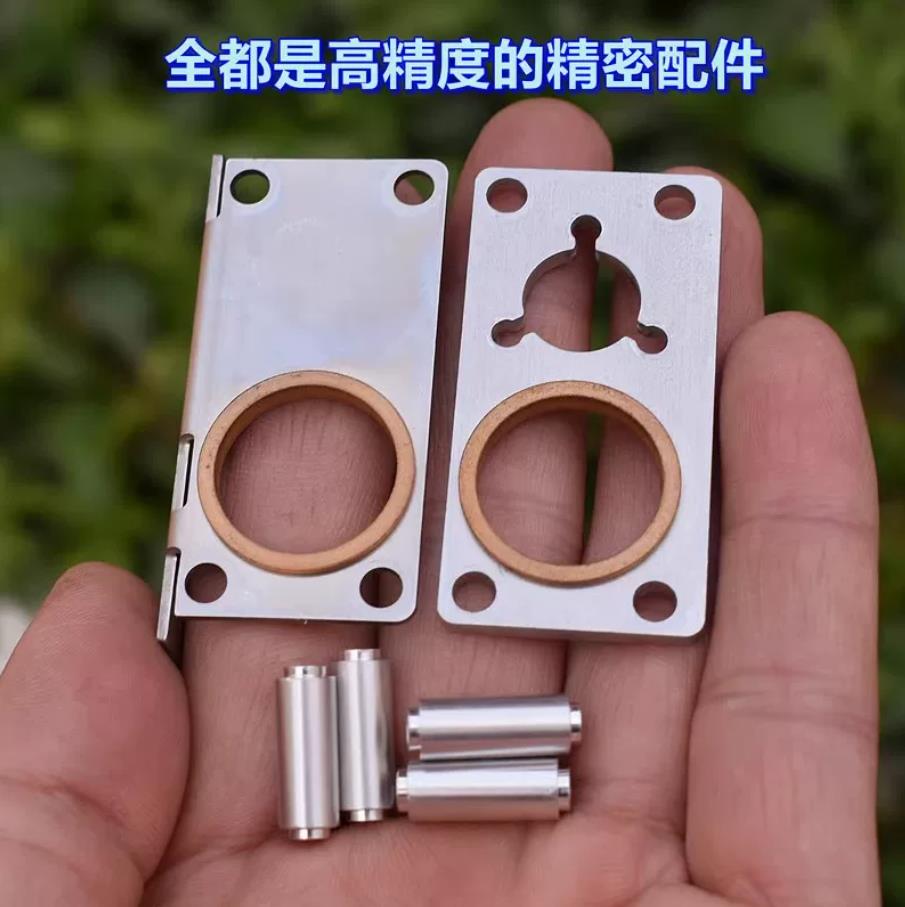

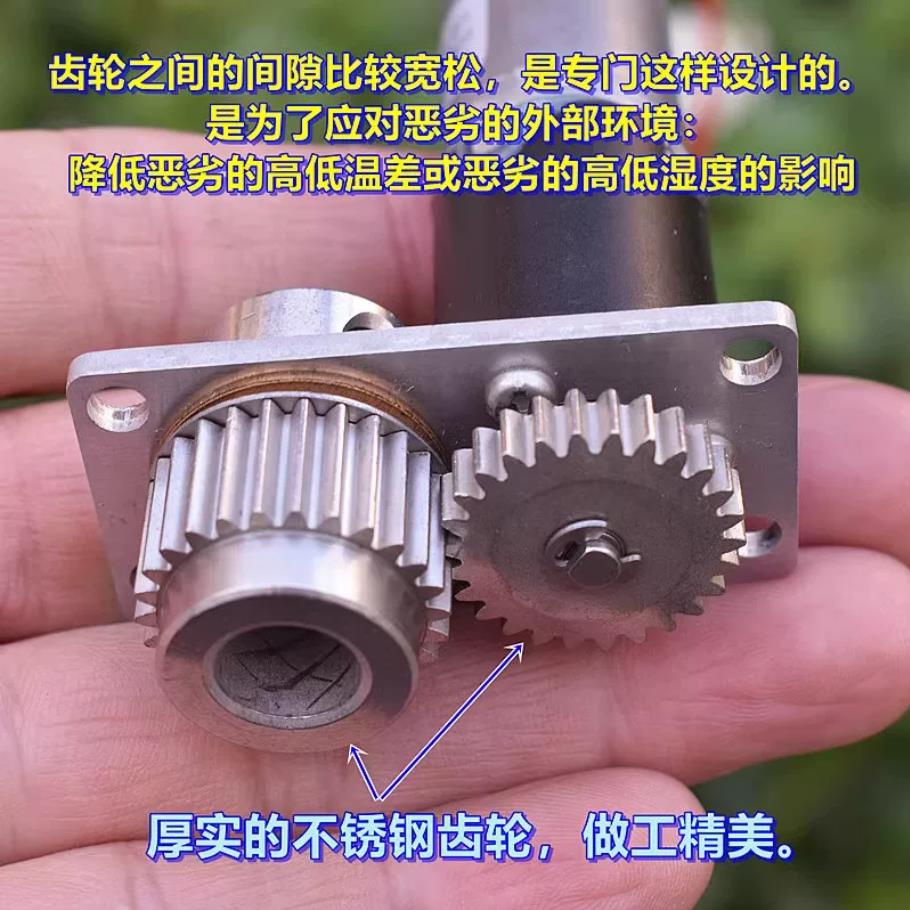

3. **外部同步齿轮传动支架组件**
配套两片加厚不锈钢同步齿轮 + 铝合金安装支架；齿轮间隙经过特殊预留，**并非加工精度缺陷**，专门用来抵消高低温环境下金属热胀冷缩，防止温差大时齿轮卡死，适配基站野外宽温工况。
> 支架螺丝带有螺纹胶加固，如需拆除支架，建议加热熔胶后拆卸，避免滑丝。
4. **反馈信号**：自带霍尔位置反馈线路，8P 排线分出 4 根反馈信号线，可用于闭环定位；**单纯开环使用时，霍尔 4 线悬空不用，只接二相四线电机线圈即可正常驱动**。

## 四、关键使用说明（重点）

**必须搭配步进驱动器 + 脉冲控制器，直接通直流电源电机不会转动！**

1. 驱动方式：二相四线步进驱动，依靠脉冲信号控制转角。
2. 常见故障根源：抖动、噪音大、丢步，大多是**脉冲频率与驱动器参数匹配不当**，其次才是驱动器选型问题。脉冲频率决定转速，频率不匹配会出现不转、丢步、剧烈抖动。
3. 库存说明：全新原厂库存原件，原厂资料缺失。**霍尔反馈信号的调试使用，需要使用者具备相关技术能力，商家无法提供配套技术指导**，按需入手。
4. 用料价值：单是外部这一对加厚不锈钢齿轮，物料成本就超过 6 元，整套全部精密机加工零件，原厂出厂成本高，库存价仅为原价零头。

## 五、适用场景

5G 天线复刻、精密云台、小型转台定位
机器人关节、微型伺服、小角度精密调节机构
创客嵌入式项目，搭配 ESP32、行空板做闭环定位实验
自动仪器、小型阀门角度控制、低速高精度传动项目
