离线烧录前先审查 FLM：DAPLINK 文件边界实战

很多离线烧录器的工作流看起来很直白：从 TF 卡找到 .FLM，把算法搬进目标 RAM，再按页擦除、写入、读回校验。真正难排查的故障却往往发生在第一步——文件已经截断、符号表不完整，解析器仍然留下上一次加载的入口地址，后面才以“烧录失败”的形式暴露出来。

这次选取立创 DAPLINK 调试工具，重点不放在重复介绍 SWD/JTAG，而是把公开工程里的 FLM 装载边界单独拎出来，做成一个可以在主机上运行的结构检查器。它只回答一个问题：这个文件是否满足预先声明的 ELF/FLM 结构规则？通过后仍要检查目标芯片、页大小、算法 ABI 和实体烧录结果。

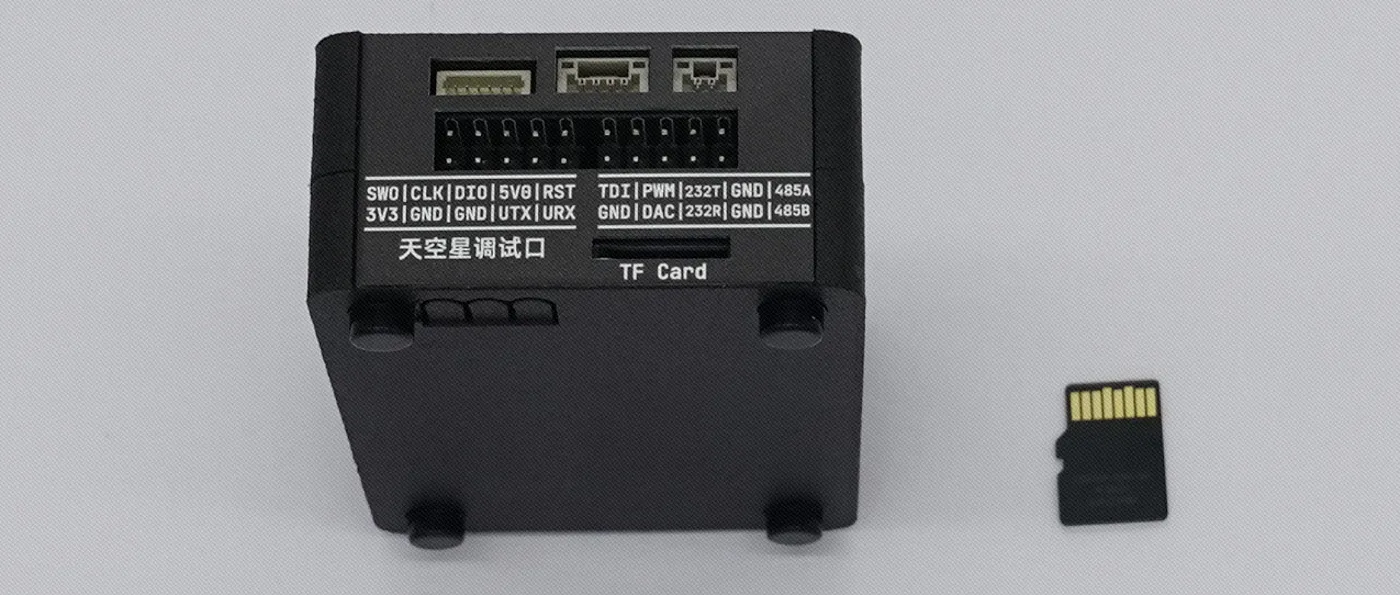

图 1｜原项目公开的成品与屏幕照片。它说明产品形态和接口用途，不能代替本文新增检查器的运行结果。

先把原工程的装载链路画清楚

公开源码中，swd_download_update_flash_algo() 先调用 parse_flm_from_file()。解析成功后，才把五个函数入口、算法代码地址、代码长度和页缓冲区大小写入 program_target_t；swd_download_from_file() 随后执行初始化、擦除、分页写入和读回比较。

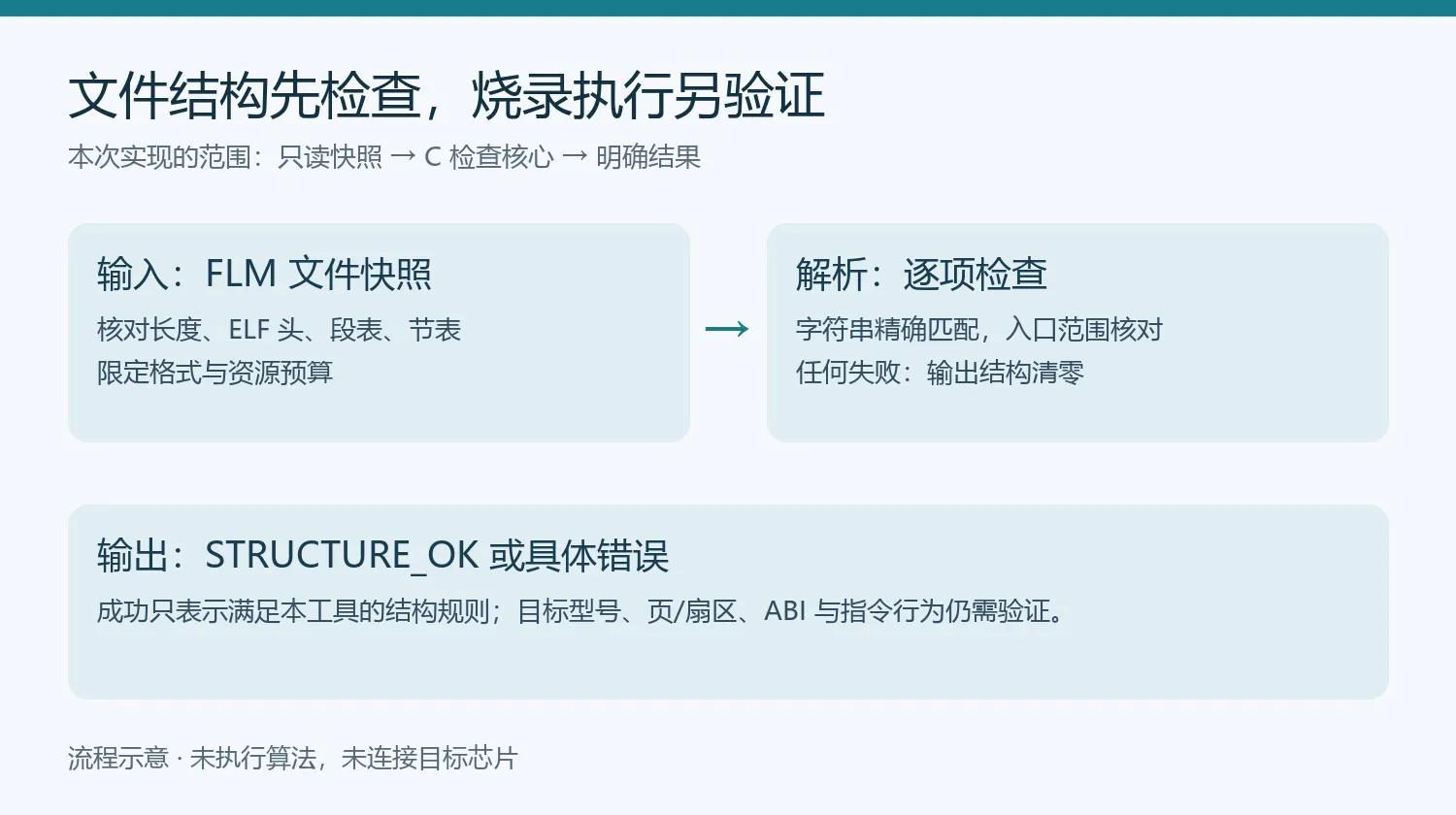

图 2｜本文实现的边界。检查器停在“结构结果”这一层，不调用 SWD，也不把 ELF 内容当成已经可信的机器码。

原来的 flmparse.c 有几个很具体的风险：ELF 头、程序头和节表的读取返回值没有逐项检查；多个表被一次性读入固定 2048 字节缓冲区；字符串用子串搜索，UnInit 这类名字存在误匹配可能；五个入口不要求全部找到；失败时 Addr[] 可能保留前一次文件的值。还有一个容易被忽视的容量问题：RAM[2560] 一共 10240 字节，但算法从 &RAM[8] 开始写，前 32 字节已经被 halt 前导程序占用，真正可用容量只有 10208 字节。

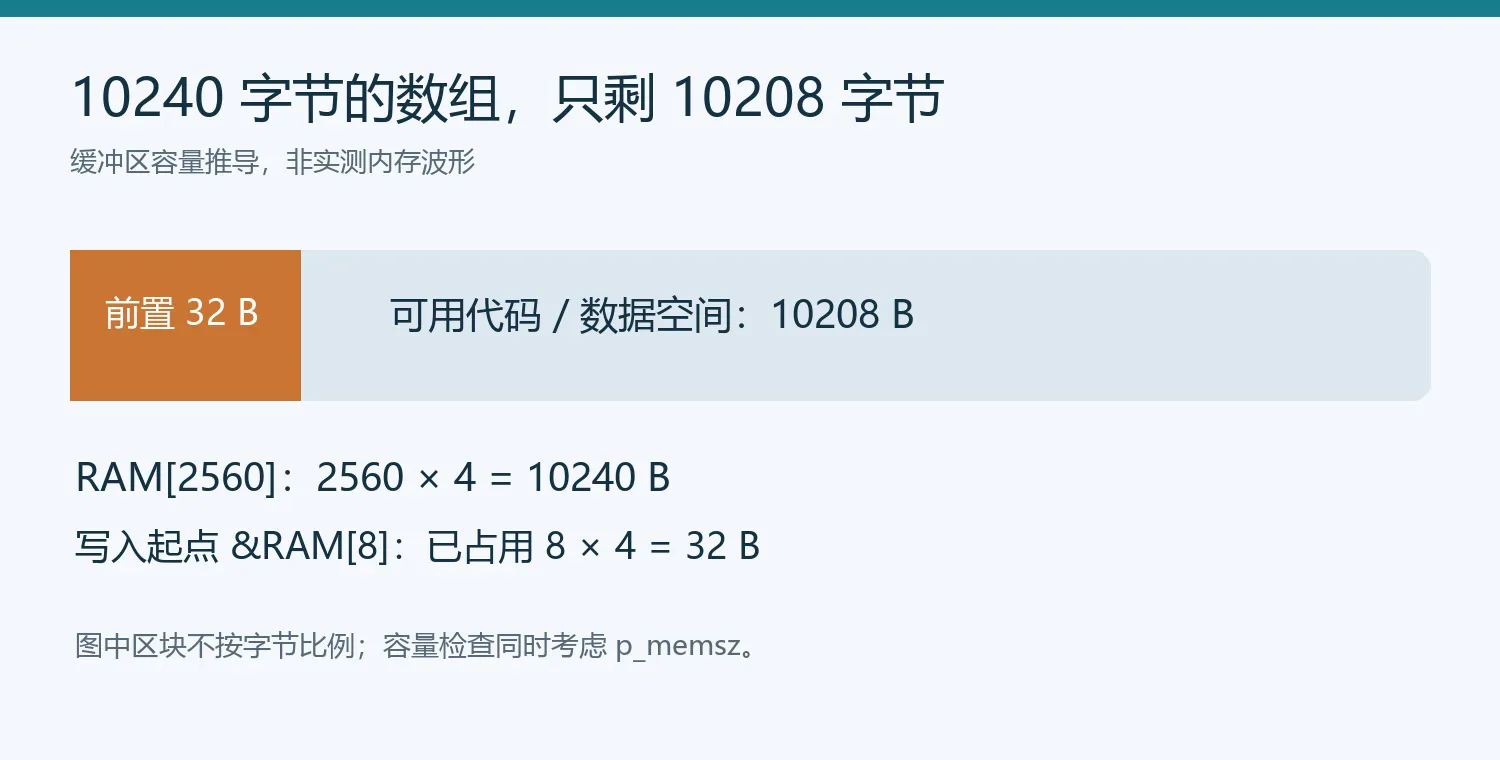

图 3｜容量是从源码中的数组和写入起点推导出的预算，不是示波器或实机测量值。p_memsz 也必须纳入检查，因为未初始化区同样会占用目标 RAM。

新检查器做了哪些收紧

我把核心写成不依赖 RT-Thread 的 C11 小模块，输入是一段只读文件快照，输出是结构化结果。支持范围主动收窄为：ELF32、小端、ARM、ET_EXEC，且只有一个位于虚拟地址 0 的可执行 PT_LOAD；符号表必须有对应字符串表，不能出现非空重定位节。程序头、节表、符号表、字符串表和整个文件都有上限，所有范围判断使用“长度不超过剩余空间”的写法，避免偏移加长度溢出。

五个入口严格按完整的 NUL 结尾名字匹配：Init、UnInit、EraseChip、EraseSector、ProgramPage。每个入口都必须是已定义的全局或弱函数，带 Thumb 标志，且落在可执行节范围内。解析一开始先清零输出结构，只有五个入口全部通过后才一次性提交；因此“先加载有效文件、再加载坏文件”不会继续拿到旧地址。

下面是核心接口的使用方式，完整源码和测试脚本放在附件中：

struct flm_result result;
enum flm_status status = flm_inspect(
    file_bytes, file_length,
    2560u * 4u - 8u * 4u,  /* 10208-byte code/data budget */
    &result);

if (status != FLM_OK) {
    printf("reject: %s\n", flm_status_name(status));
    return -1;
}
/* STRUCTURE_OK is not permission to execute or flash. */

失败分为 HEADER、RANGE、LIMIT、LAYOUT、SYMBOL 和 REQUIRED 等类别。这样 UI 可以告诉操作者是文件损坏、表越界，还是缺少烧录入口，而不是只显示一个笼统的“解析失败”。

原理图与 PCB：先确认接口，再谈软件

本文没有拿项目介绍页里的缩略图当原理图，而是在对应的嘉立创 EDA V1.0 工程中重新导出 4× PNG。PinOut 页能直接看到 SWD、串口、PWM、PD 测量和 LCD/按键的信号分配；接口页则把 33 Ω 串联电阻、TVS 和各类调试口画在同一页。

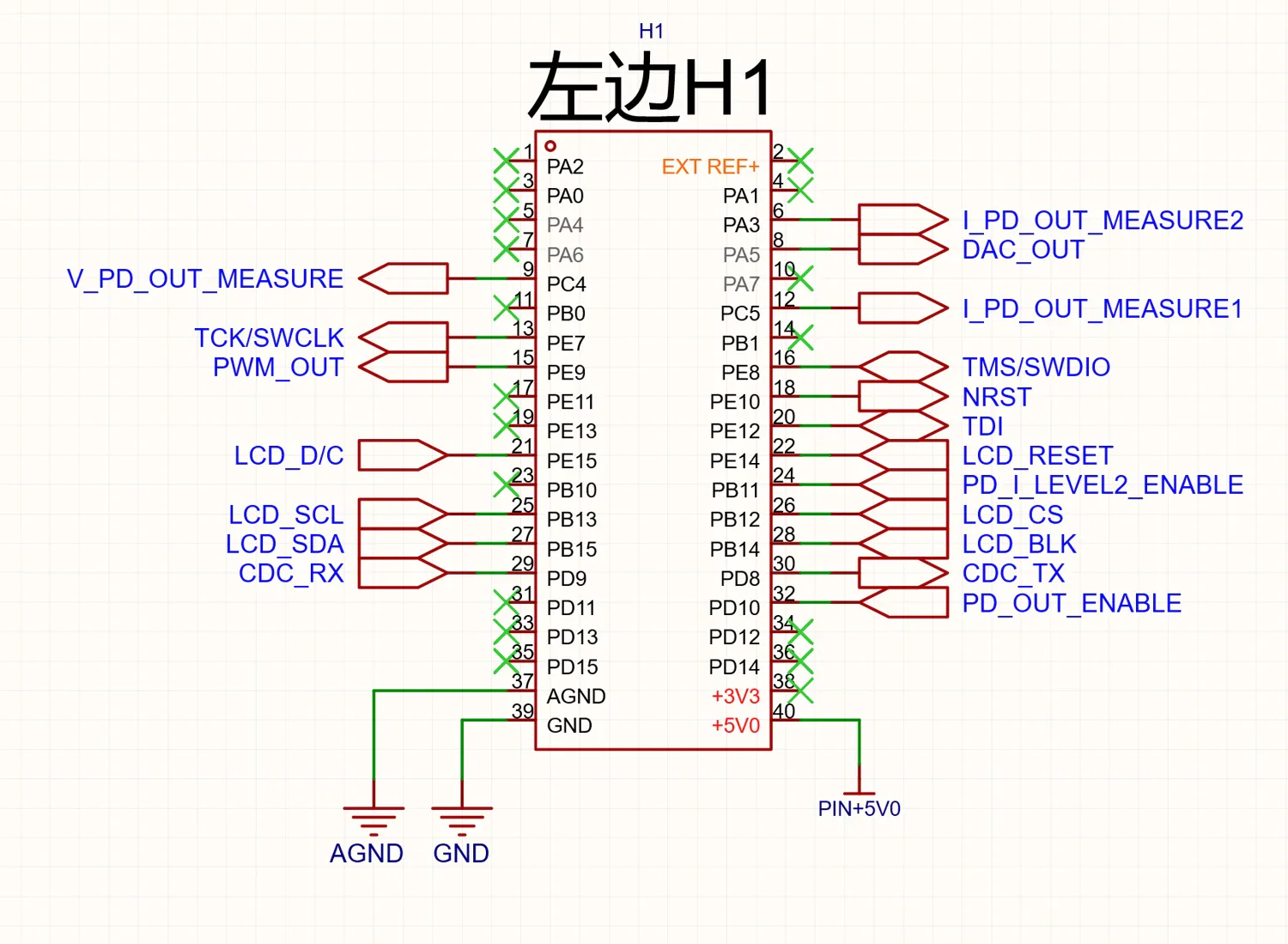

图 4｜EDA V1.0 PinOut 4× 导出后的局部。信号名用于核对代码和接口说明，截图本身不是本文新增硬件设计。

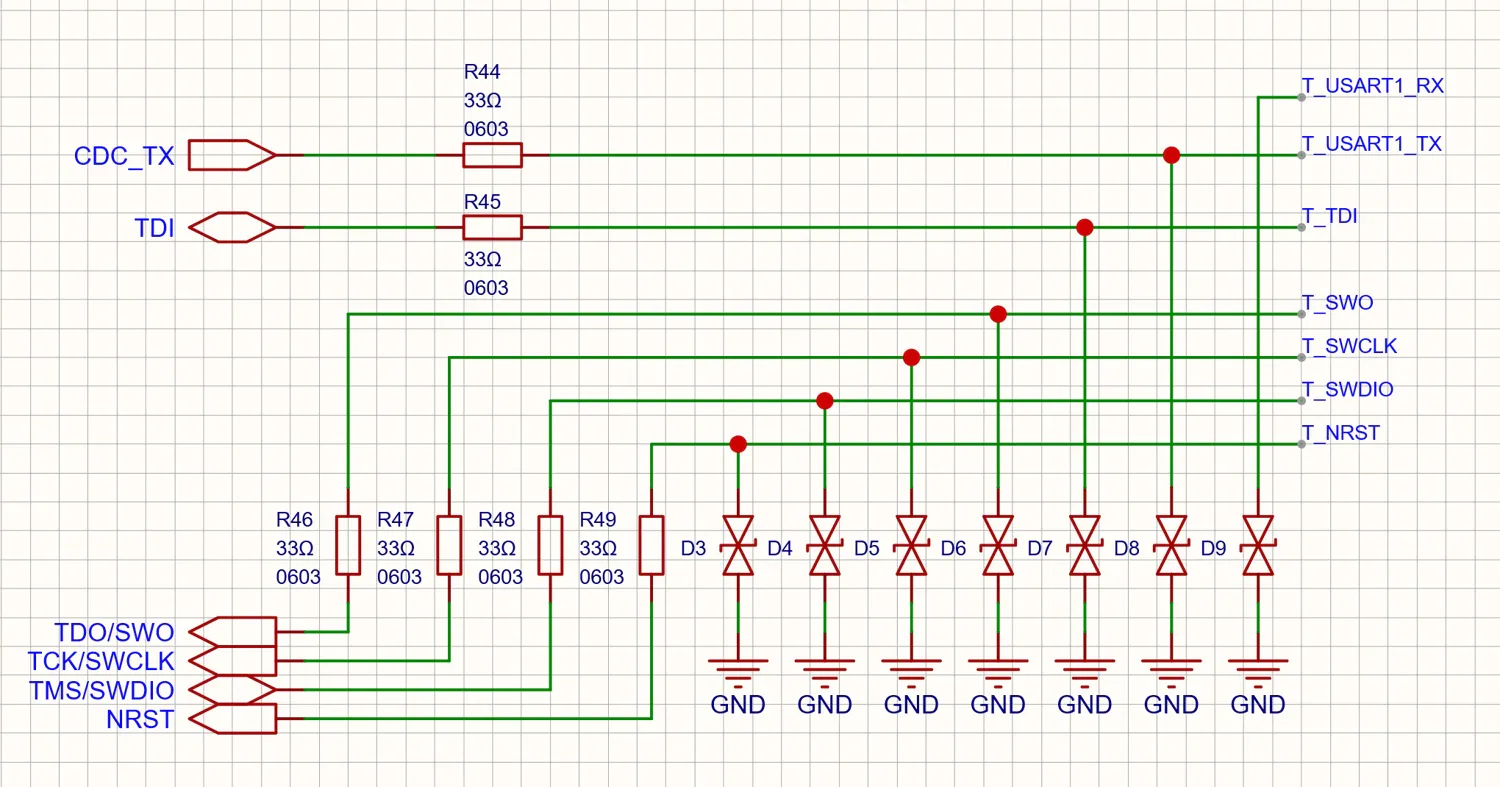

图 5｜EDA V1.0 Interface 页局部，保留调试线、串联电阻和保护器件的对应关系。

PCB 分层图仍按 EDA 的顶视方向保存，底层没有擅自镜像，避免读者把观察方向误当成生产 Gerber 方向。

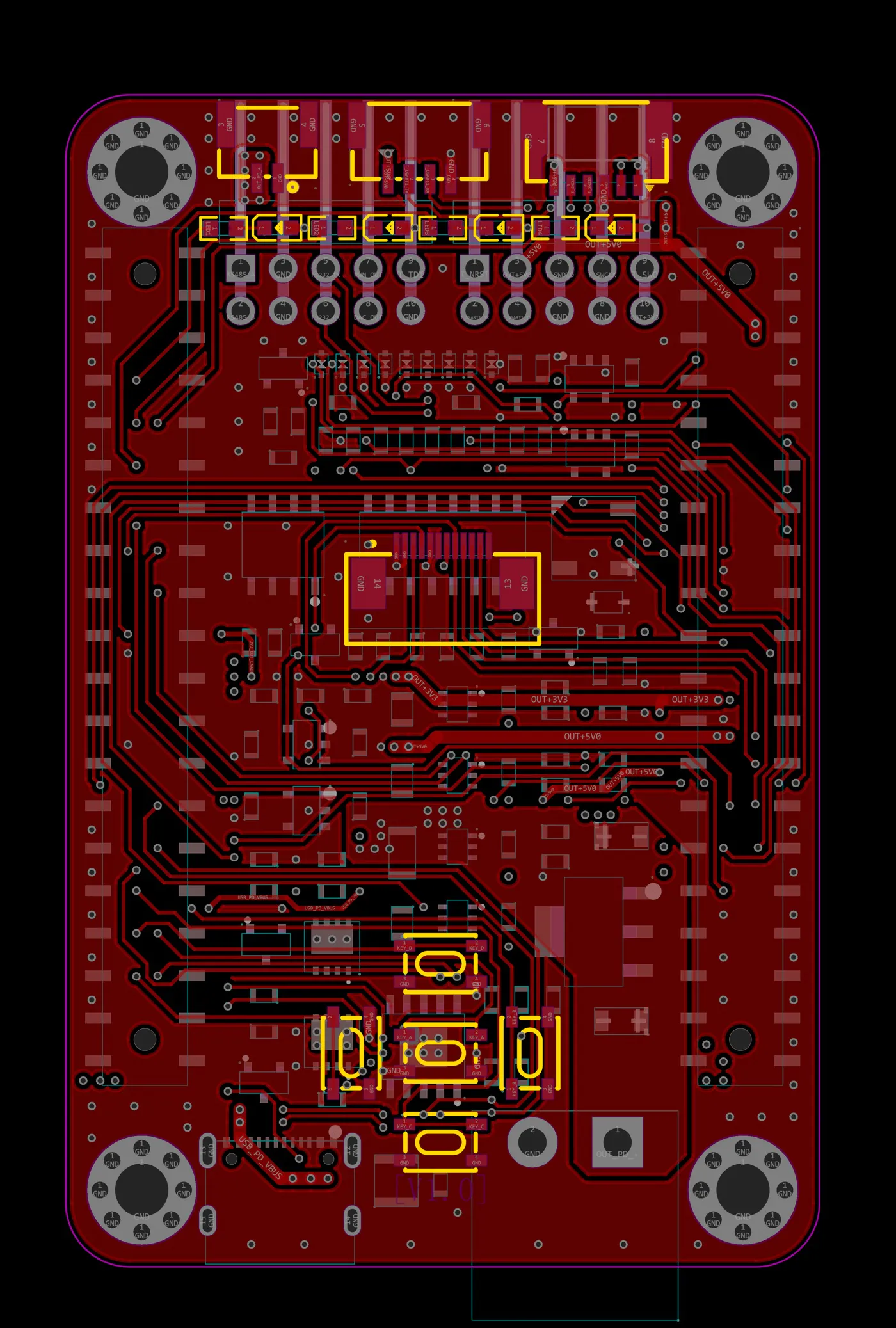

图 6｜PCB 顶层顶视图。

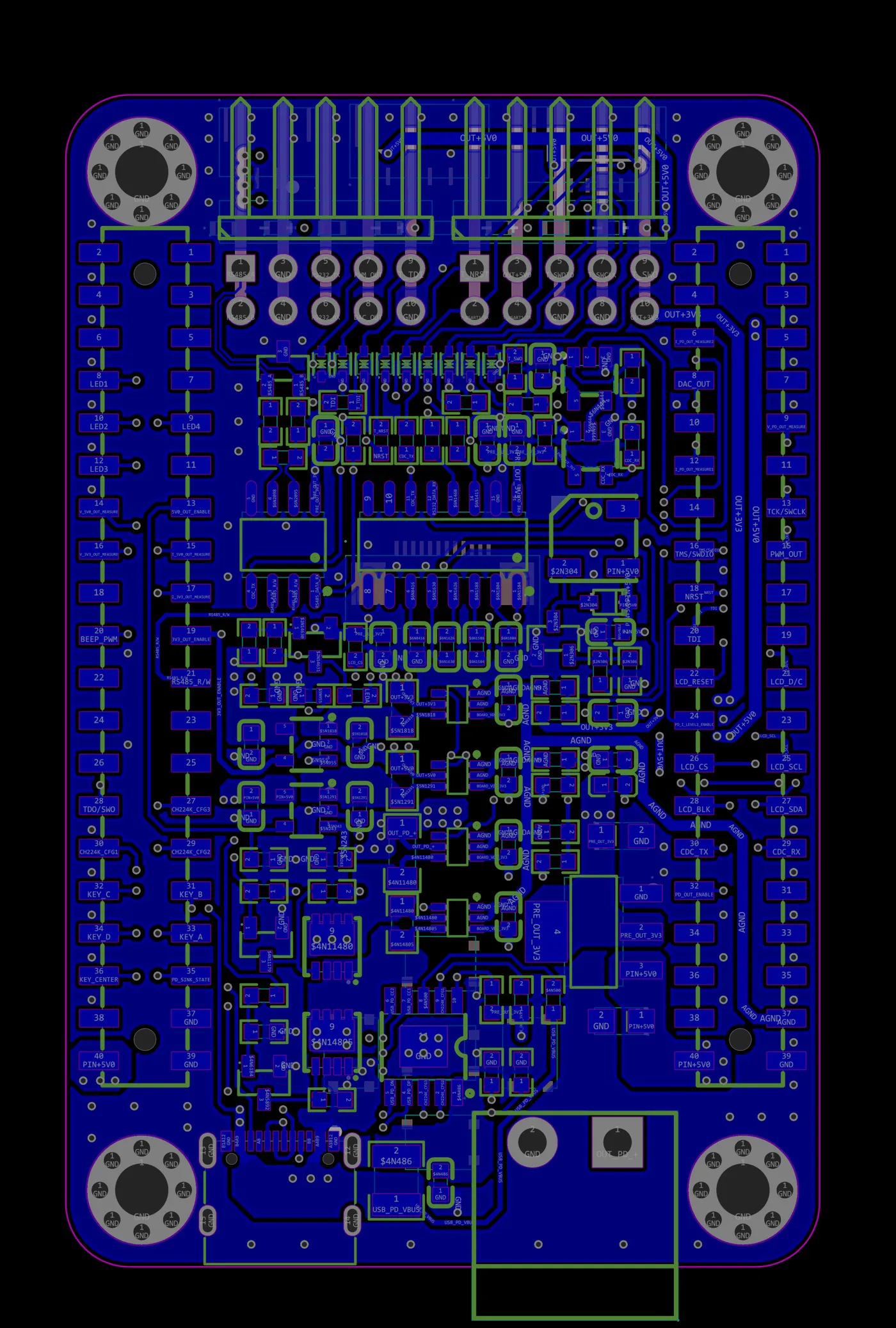

图 7｜PCB 底层顶视图；用于走线和器件区域核对，不替代制造文件。

让测试先于“兼容所有 FLM”

测试工程使用 Zig 0.16.0 编译主机 DLL、命令行工具和 Cortex-M4 裸机目标对象，再由 Python 3.12.13 驱动合成 ELF。合成文件中的指令只是占位字节，不能拿去烧录。

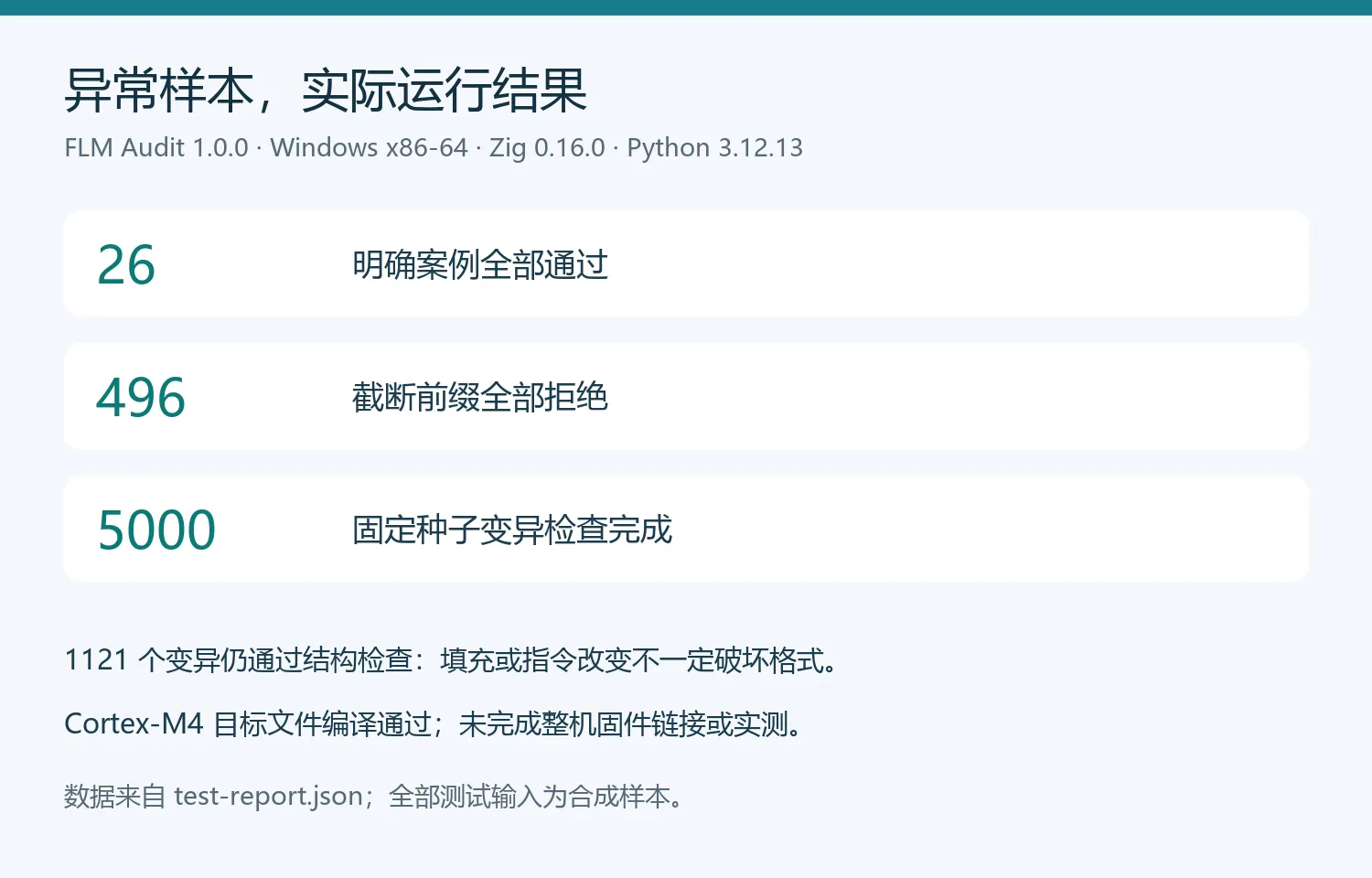

图 8｜实际测试记录：26 个命名案例、496 个截断前缀和 5000 次固定种子变异检查全部按预期完成。变异中仍有 1121 个通过结构检查，恰好说明检查器不验证机器码行为。

测试覆盖了错误 ELF 魔数、错误机器类型、表格超出文件、程序段超过容量、无效字符串表链接、入口缺少 Thumb 位、入口越过代码节、重复入口、五个入口不齐，以及同一个输出对象连续经历“有效→无效”两次加载。最后一项专门验证旧地址不会残留。

STRUCTURE_OK
code_offset=128 code_bytes=64 memory_bytes=64
entry[0]=0x00000001
entry[1]=0x00000005
entry[2]=0x00000009
entry[3]=0x0000000D
entry[4]=0x00000011
Structural checks only. No algorithm executed; no target programmed.

这组输出来自合成样本，不是真实厂商算法的运行日志。当前没有把整套 RT-Thread 固件重新链接，也没有在 DAPLINK、STM32 或 GD32 实物上执行 FLM。公开仓库的真实 STM32F4xx_512.FLM 已确认存在并记录了下载地址，但本轮下载未完成，因此不把“兼容厂商 FLM”写成已验证结论。

附件怎么用

解压 flm-audit-1.0.0.zip，准备 Zig 0.16.0 和 Python 3 后运行 python build.py --zig <zig.exe>。命令行工具返回 0 只代表结构规则通过；返回 1 是拒绝，返回 2 是文件读取或参数错误。README.md 列出了支持范围、容量计算、验证限制和许可边界。

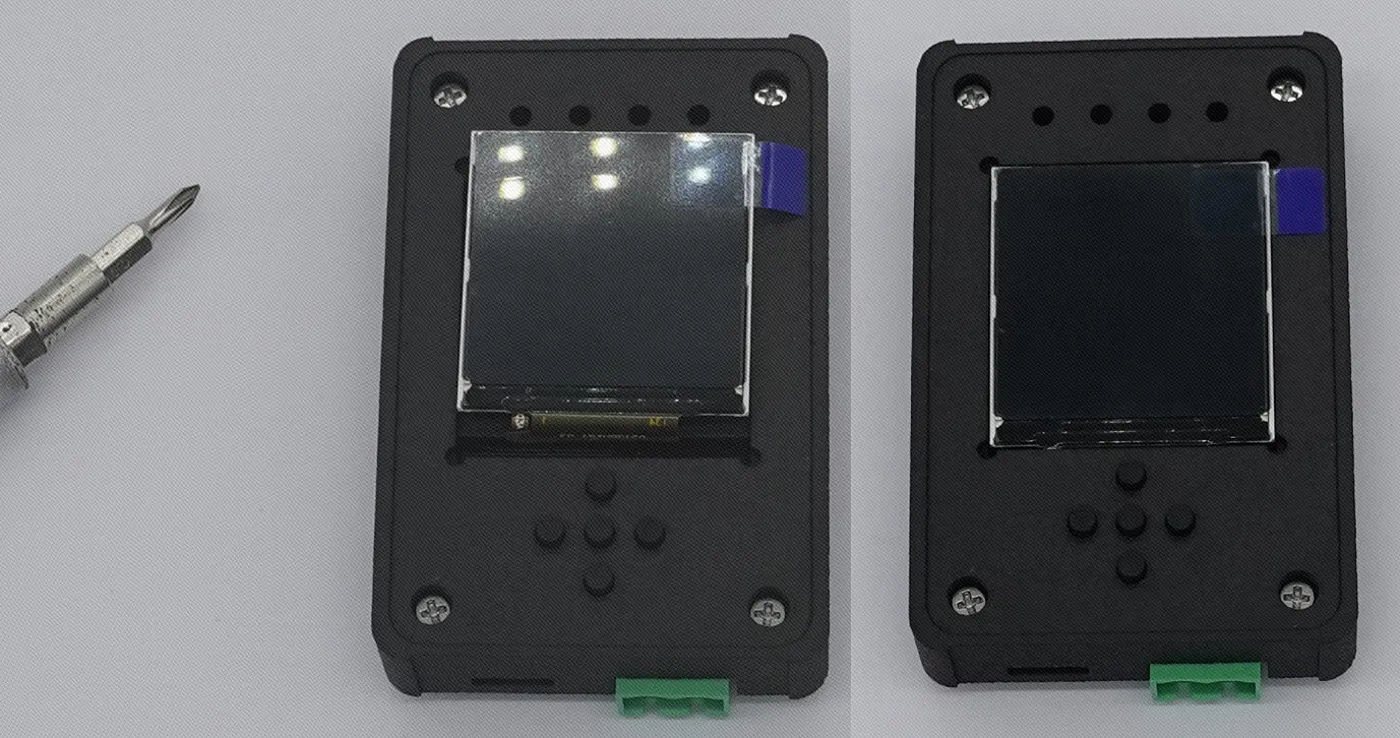

图 9｜原项目公开装配照片，帮助读者把接口图和实际外壳对应起来；它不是本文改版后的焊接实测。

来源、许可与本次修改

• 项目：立创 DAPLINK 调试工具；原团队：立创开发板；项目页：https://oshwhub.com/li-chuang-kai-fa-ban/li-chuang-daplink-diao-shi-gong-ju
• 公开源码：https://gitee.com/lcsc/LCKFB-DAPLINK-DEBUG-TOOL
• 参考文件：1_Code/GD32F407/applications/flmparse/flmparse.c、elf.h、applications/offline_download/swd_download_file.c；观察到的 master 提交为 582bf4c0a805bdfdf0e4b0aee4292142400eeeff。
• 项目工程页声明 GPL-3.0；仓库根目录声明 Apache-2.0；flmparse 目录有单独 MIT 声明。照片和 EDA 截图作为原项目材料使用，保留来源与处理记录；附件中的 flm-audit 是重新实现的 MIT 工具，不重新标记上游固件、算法二进制或完整工程。
• 本文新增：有界 ELF 结构读取、精确函数名和入口范围检查、容量预算、失败清零与事务式结果提交；已完成主机测试和 Cortex-M4 对象编译，未完成厂商 FLM 兼容性、整机固件链接和实体烧录测试。
