开源飞行雷达桌面摆件——移植Dask Rader到M5Dial

一、背景

中秋在家，闲来无事刷视频，看见一个很漂亮的开源项目：飞行雷达桌面摆件。使用ESP32主控，通过访问开放的航班飞行数据，结合自己的地理位置，在圆形的屏幕上模拟雷达方式显示飞机，挺好玩的。手头有个M5Dial，Dial 是一款多功能的嵌入式开发板，配备 1.28 寸圆形 TFT 触摸屏，以 StampS3 为主控，内置旋转编码器，可精确记录旋钮位置。这个硬件和这个项目简直就是绝配，于是开始动手移植这个项目。

二、项目准备

硬件：M5Dial。软件：Vscode+platformIO。先从github上将源项目下载下来。作者 Steffen Moll 发布开源项目，文档、固件、3D 模型全部公开。所以我这里仅做移植使用。

三、项目实现

有了开源项目，就有了清晰的、可用的项目逻辑了。接下来就不用自己费心费力啦！我过中秋，AI可不能歇着。让AI出面，帮忙开始移植。

源代码库使用了TFT_eSPI绘图库，现在改为M5GFX绘图库。源代码库使用按键来控制，现在使用编码器来控制显示范围。

// 原始 — 无编码器，范围固定
// 只能在 Web 页面修改范围

// 当前 — 编码器实时调距（核心新增功能）
long encPos = M5Dial.Encoder.read();
float newRange = encPos * 5.0f;                    // 每步 5km
if (newRange < 10) { newRange = 10; M5Dial.Encoder.write(2); }
if (newRange > 200) { newRange = 200; M5Dial.Encoder.write(40); }
if (newRange != maxRadarRangeKm) {
    maxRadarRangeKm = newRange;
    preferences.putFloat("range", maxRadarRangeKm);  // 持久化
}

其余基本就沿用开源库中的设定啦！

四、项目演示

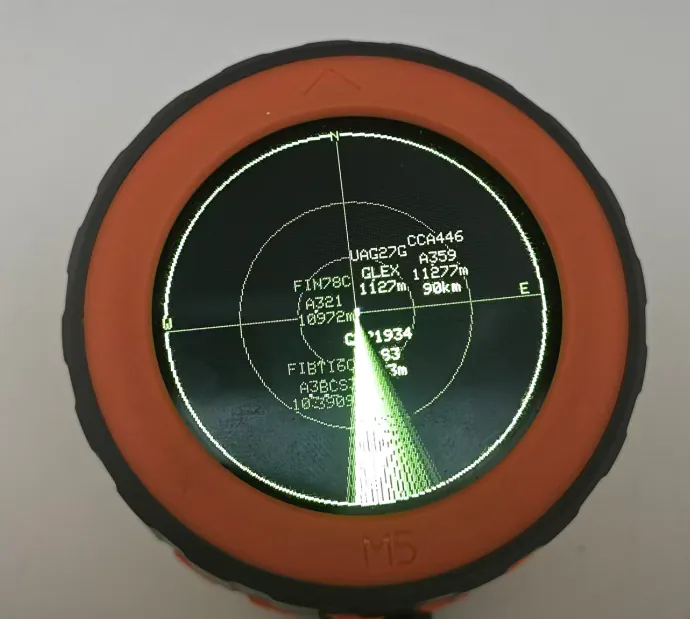

显示90公里范围内的飞机

开源飞行雷达桌面摆件——移植Dask Rader到M5Dial_image_1.webp

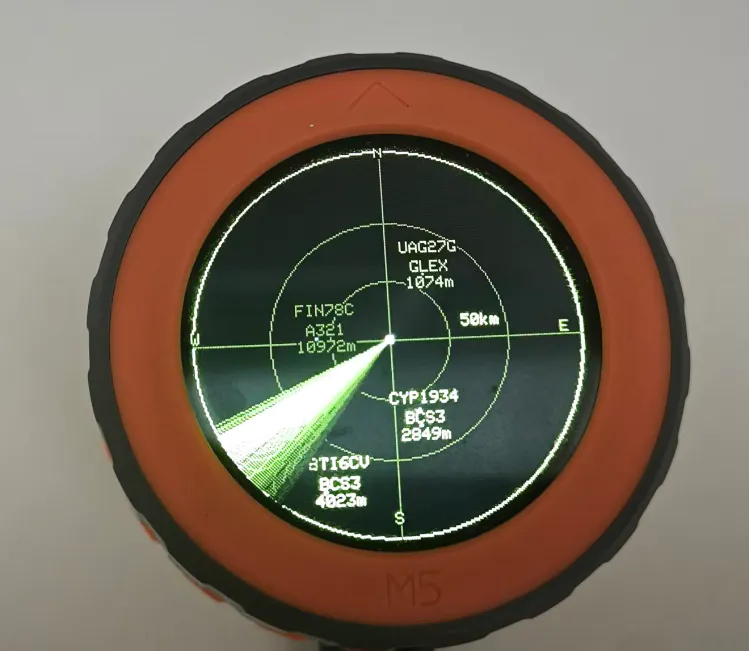

50公里范围内的飞机

开源飞行雷达桌面摆件——移植Dask Rader到M5Dial_image_2.webp

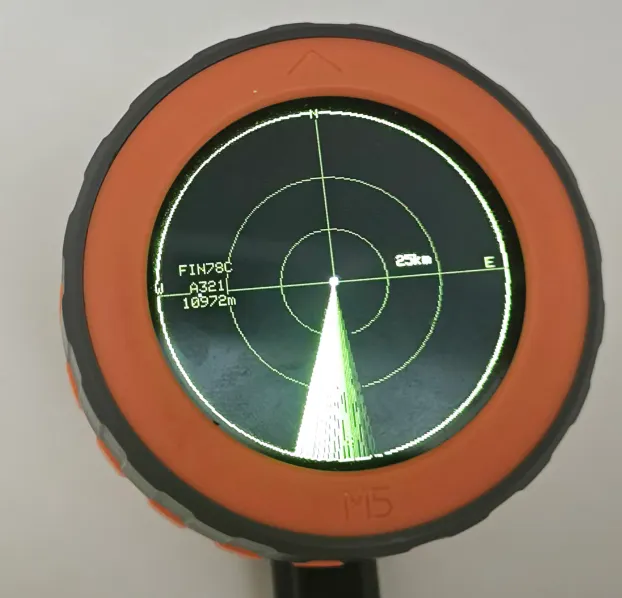

25公里范围

开源飞行雷达桌面摆件——移植Dask Rader到M5Dial_image_3.webp

五、项目源码

见附件

DeskRadar.zip
