CANable 启动审查：BOOT0 谁说了算

把下载跳线插上、重新上电，USB 设备就一定会切到 DFU 吗？

对 STM32G4，这个判断还少了一层：芯片究竟听外部引脚的，还是听内部选项位的。若 BOOT0 又和 CAN 收发器的接收输出共用节点，电路图、复位时刻和选项字节就必须一起看。

下面用一块 STM32G431CBT6 的 USB-CAN 电路做具体审查，并给出一个已经完成验证的只读小工具。目标是把“启动地址由谁选择”算清楚。全文没有板上实测，也没有改写选项字节；程序算出系统存储器入口，并不等于电脑已识别 DFU。

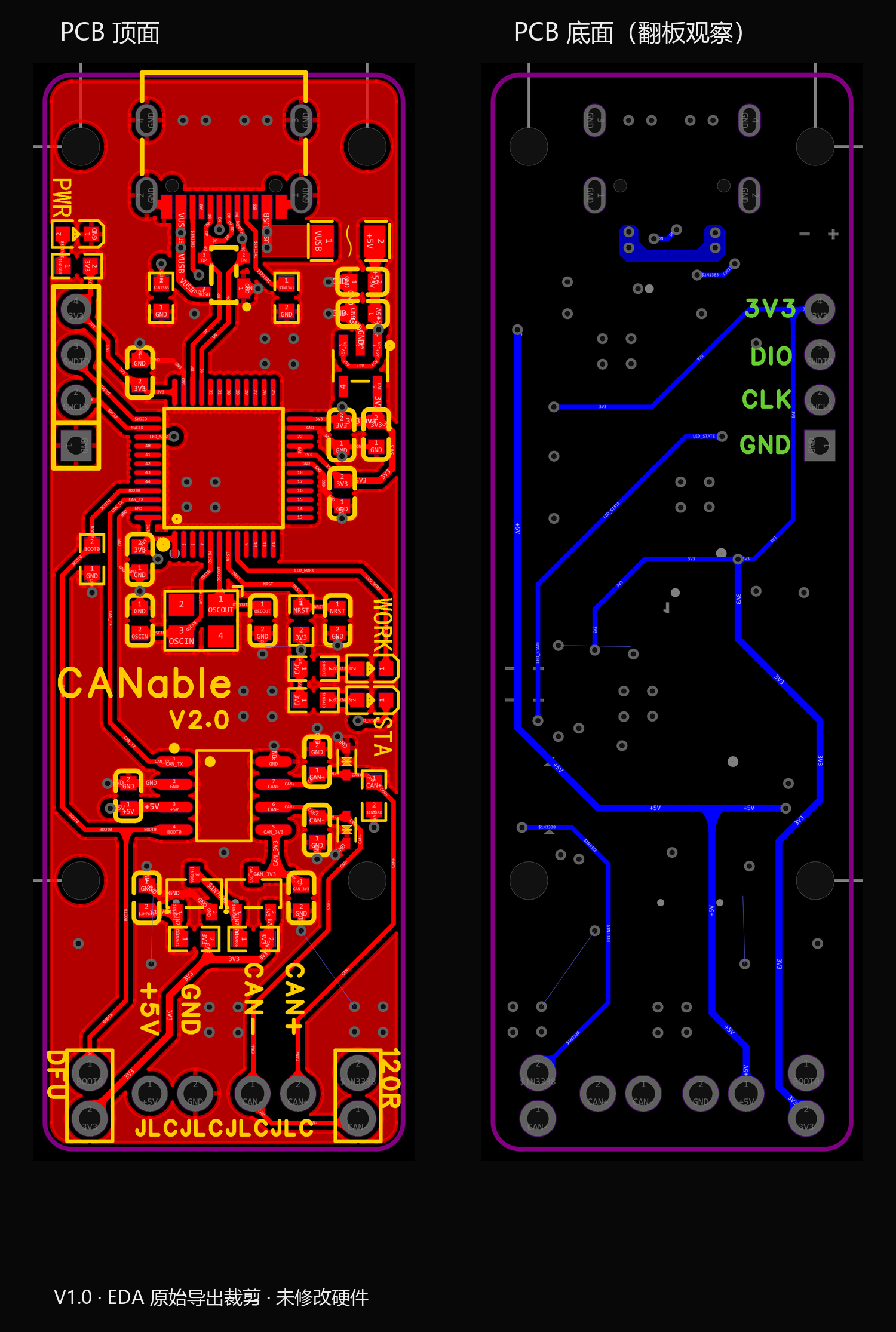

图 1：在对应版本的 EDA 编辑器重新导出的 PCB。左为顶面，右为翻板后的底面，属于工程视图，不是焊接成品照片。

一根线，两个角色

先找 U1 的 44 脚。它标为 PB8-BOOT0，接在 BOOT0 网络上；旁边 45 脚 PB9 接 CAN_TX。再看 H2：1 脚所在节点把 CAN_RX 与 BOOT0 接到了一起，2 脚连接 3V3。

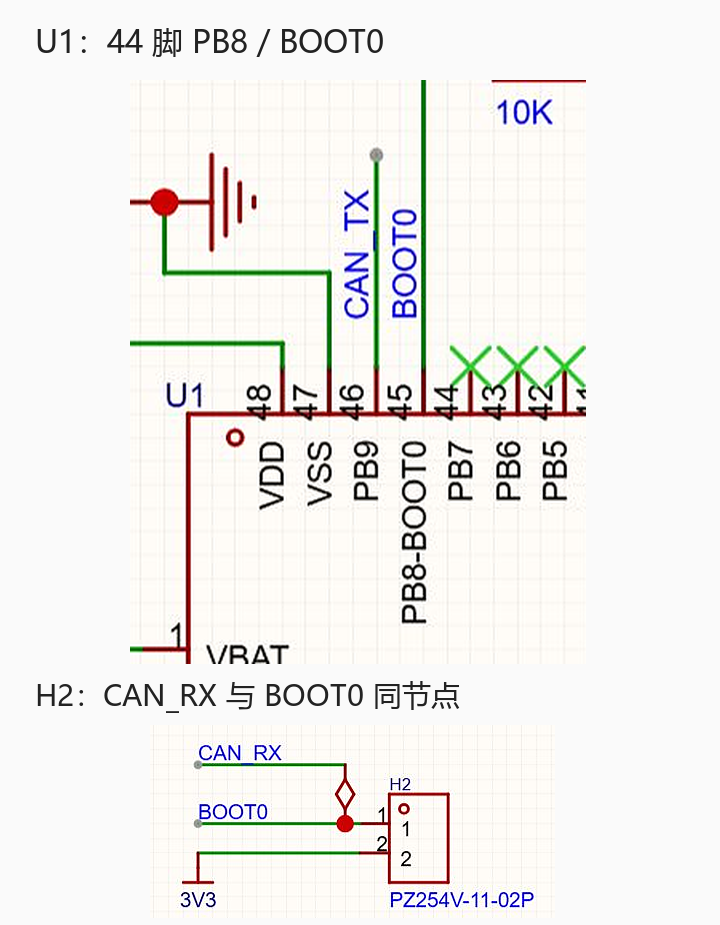

图 2：上半部分是 U1 的真实引脚局部，下半部分是 H2。CAN_RX 和 BOOT0 的两种网络标注在此连接，并非两条相互独立的信号。

这意味着 PB8 在运行阶段可以参与 CAN 接收，在复位启动阶段又可能被当成启动选择输入。跳线能改变这个节点的电平，但“电平变了”和“芯片采用它”是两个不同条件。

审查这种复用设计，第一步不是猜固件，而是把下列信息放在同一页：芯片完整型号与封装、引脚号、节点连接、启动选择位，以及复位时的信号来源。换一个 STM32 系列，不能照搬同一套位定义。

三个位，要分两步读

本次核对依据为 RM0440 Rev 1 的启动表与 FLASH_OPTR 位定义。对这份表，先检查 BOOT_LOCK，再决定有效 BOOT0 的来源。

BOOT_LOCK 为 1，启动地址别名指向主 Flash。工具把它作为必须明确提供的输入，不从 OPTR 猜值，也不实现寄存器读取。

BOOT_LOCK 为 0 时，nSWBOOT0 决定选择源：

nSWBOOT0 = 1：采用启动采样时的 PB8 电平。
nSWBOOT0 = 0：采用选项位，有效 BOOT0 等于 1 − nBOOT0。

这个反相关系尤其容易读错。软件选择源下，nBOOT0 为 1，得到的有效 BOOT0 才是 0。随后再按有效 BOOT0 和 nBOOT1 查地址：

有效 BOOT0	nBOOT1	启动地址别名
0	任意	主 Flash
1	0	SRAM1
1	1	系统存储器

因此，“PB8 被拉高”不能单独证明进入系统存储器：nSWBOOT0 可能使引脚不参与选择，BOOT_LOCK 可能改变判定，而 nBOOT1 也参与有效 BOOT0 为 1 时的地址选择。

这些结论描述的是手册中的地址映射规则，不是修改建议。实际器件应先核对当前参考手册、器件修订版和配置读取结果；不要拿本文的示例十六进制值整字写入选项字节。

延迟供电，只解决它能解决的部分

沿 CAN_RX 继续往回看，U2 为 TJA1051T/3/1J：4 脚是 RXD，5 脚是 VIO，接 CAN_3V3。这个接口侧电源经 Q1、Q2 与阻容网络控制。

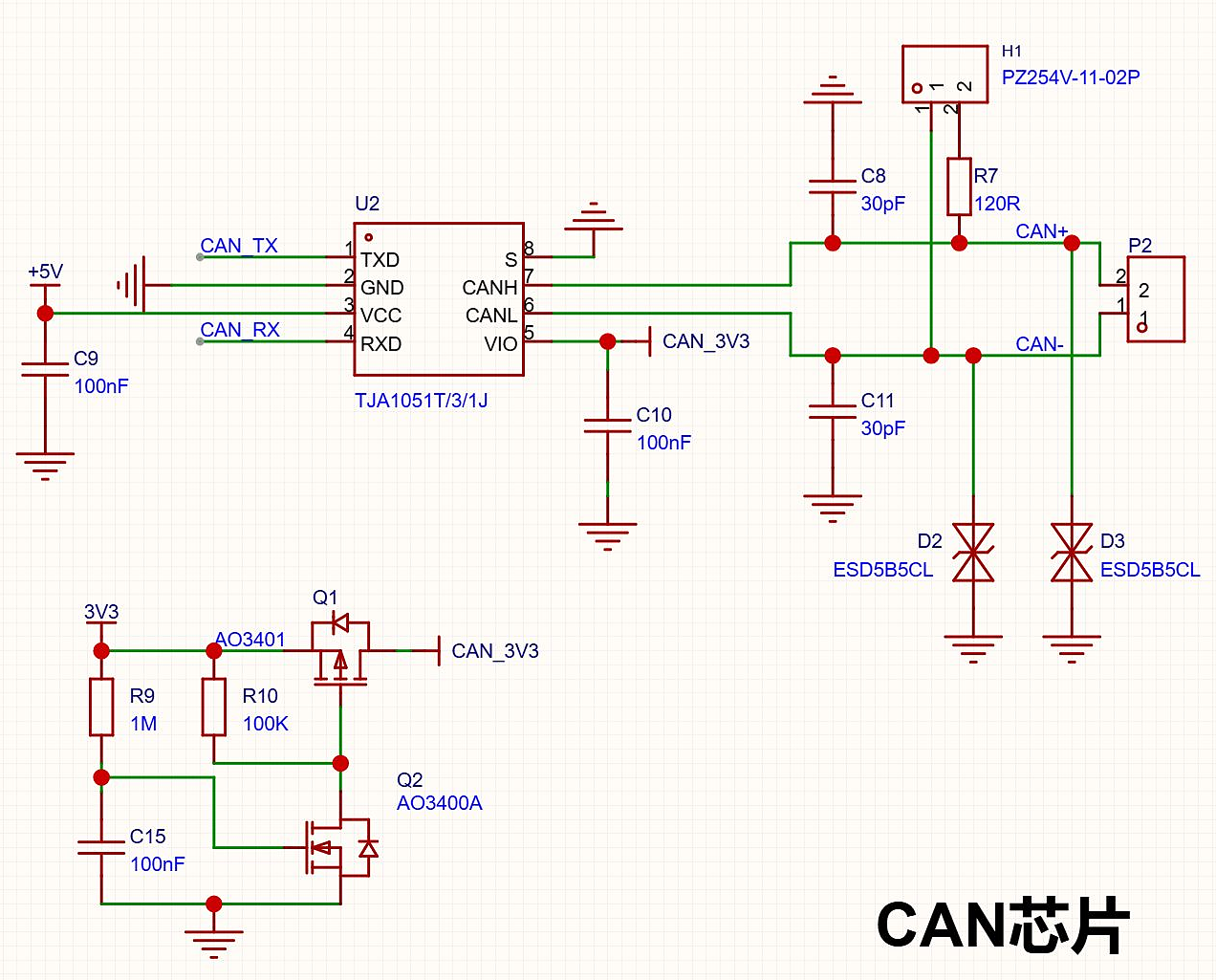

图 3：U2 的 RXD、VIO 与下方电源控制电路。图中同时保留 CAN 接口、终端电阻和保护部分，便于核对完整上下文；本文没有验证整条 CAN 通信链路。

局部器件是 Q1 AO3401、Q2 AO3400A、R9 1 MΩ、C15 100 nF、R10 100 kΩ。R9 与 C15 的标称乘积为 0.1 s，但这个数值不是已经测得的 VIO 接通延时。

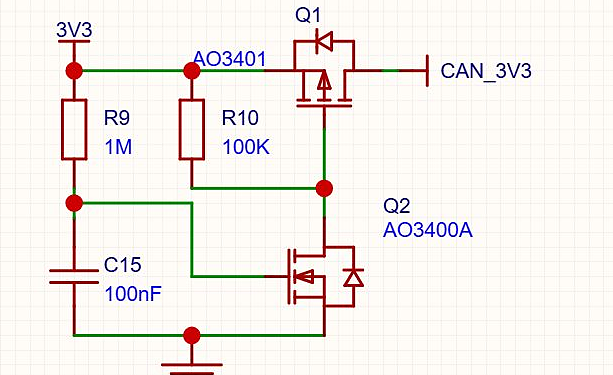

图 4：从图 3 保真裁剪的电源控制局部。没有重新绘制线路、修改参数或补生成芯片标记。

MOS 管的阈值、3V3 上升过程、负载、漏电和电容初始电压，都会影响实际切换过程。尤其要区分两种启动条件：

冷上电时，C15 的初始状态取决于此前断电与放电过程；供电维持期间复位时，不能假设 C15 自动回到零电压。MCU 重新采样启动条件，也不代表 RC 网络重新执行一次相同的上电过程。

所核对手册描述的锁存点是复位释放后内部启动时钟的第 4 个边沿，退出 Standby 时也会重新采样。没有实际启动时钟与波形依据，就不能把这个边沿换算成板上若干微秒，再宣称 RC 一定覆盖了采样窗口。

这块电路提出了很明确的验证问题：如果配置采用 PB8，复位采样时 PB8 究竟处于什么电平？同时观察 3V3、NRST、CAN_3V3 和 PB8，比较冷上电与供电维持的复位过程，才可能回答它。本文未进行这些测量，不能据静态图判定原板已发生故障或保证改动后的效果。

先做一个不会写设备的审查器

工程改进从一个可验证的小范围开始：把选项位、引脚样本和启动表的关系实现成独立脚本。它只接收输入并输出 JSON，不连接设备，不烧录固件。

FLASH_OPTR 中，本次使用的位位置是 nBOOT1 的 bit 23、nSWBOOT0 的 bit 26、nBOOT0 的 bit 27。boot_route.py 的 classify() 内，决定结果的代码如下；完整函数、参数校验和命令行入口随附件提供：

nboot1 = (optr >> 23) & 1
nswboot0 = (optr >> 26) & 1
nboot0 = (optr >> 27) & 1
if boot_lock:
    source, effective, alias, used = "BOOT_LOCK", None, "main_flash", False
else:
    source = "PB8" if nswboot0 else "option_bit"
    effective = pb8 if nswboot0 else 1 - nboot0
    used = bool(nswboot0)
    if effective is None:
        raise ValueError("PB8 sample is required when nSWBOOT0=1 and BOOT_LOCK=0")
    alias = "main_flash" if effective == 0 else (
        "system_memory" if nboot1 else "sram1"
    )

pb8 必须是启动采样时的值。程序运行几秒后再读取 GPIO，把那个结果填进来，无法还原先前的启动采样。若选择引脚而没有提供样本，工具会报错，不替读者猜高低电平。

解压源码包后，在 source 目录打开 PowerShell。验证环境为 Python 3.12.14，只用标准库；以下两组值都是合成输入：

python -B boot_route.py --optr 0x08800000 --boot-lock 0
python -B boot_route.py --optr 0x04800000 --boot-lock 0 --pb8 1

第一组使用选项位，nBOOT0 为 1，有效 BOOT0 为 0，得到主 Flash。第二组使用 PB8，给定采样值为 1，且 nBOOT1 为 1，得到系统存储器。图 5 来自这两次程序实际输出的字段摘录。

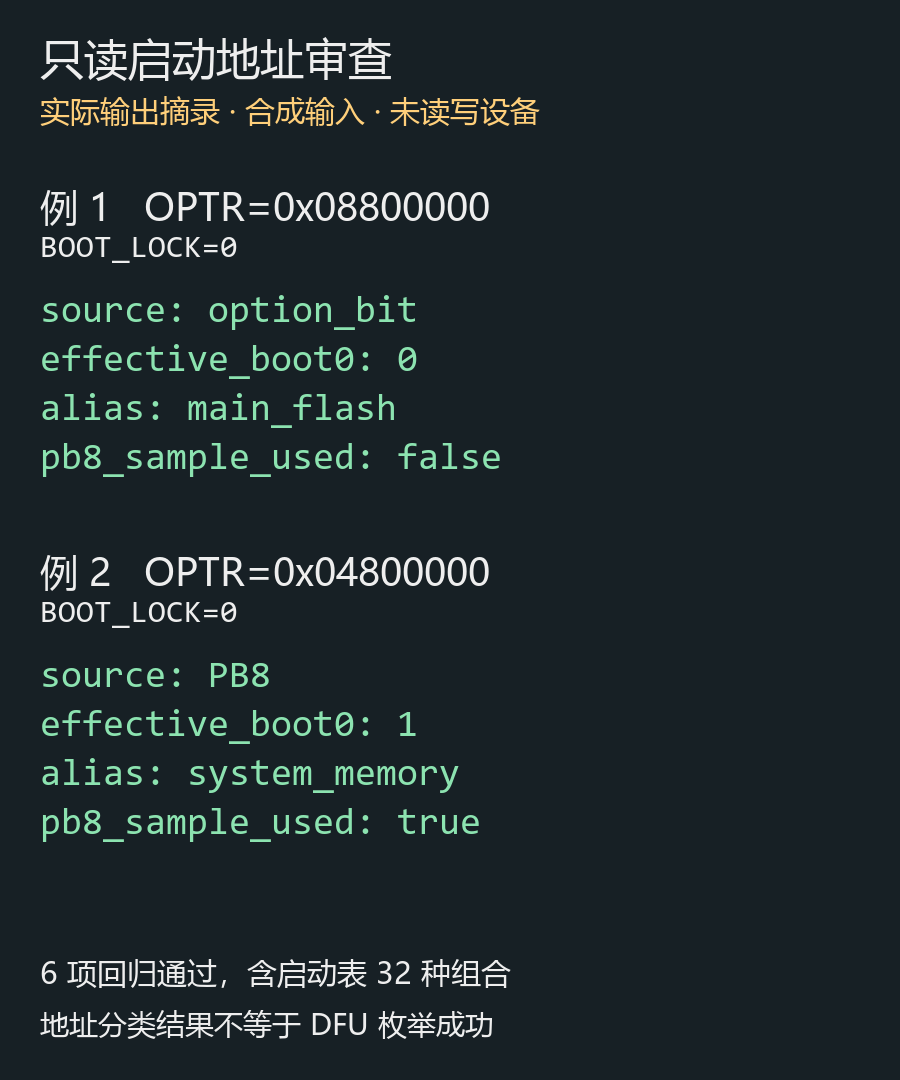

图 5：程序真实执行结果的排版图。pb8_sample_used 说明本次分类是否使用 PB8；第一组输入未使用它。图中的 OPTR 不是从这块板读取的配置。

回归测试没有再写一份相同的判断函数来“自证”。测试期望来自独立转录的七行手册启动表，把不关心项展开后覆盖 BOOT_LOCK、nSWBOOT0、nBOOT0、nBOOT1 与 PB8 的全部 32 种二进制组合，并要求每种组合只有一行匹配。

此外还检查反相语义、无关 OPTR 位、缺失 PB8、非法输入和 CLI 错误处理。六项回归在上述环境全部通过，无效命令行输入以退出码 2 拒绝。

python -B -m unittest -v test_boot_route.py

这个验证范围到启动地址分类为止。Flash 内容是否有效、读保护与双 Bank 状态、系统 Bootloader 是否适用、应用是否运行以及 USB 是否枚举，都需要各自的依据。JSON 出现 system_memory，不能写成“DFU 测试通过”。

PCB 能核对什么，不能替代什么

回到同版本顶面局部，可以找到 MCU、下方 CAN 收发器、接口电源控制器件以及板端 DFU 接口。EDA 顶、底面用于确认器件位置和布线背景，原理图用于确认节点，工具用于核对启动表。三者各有用途。

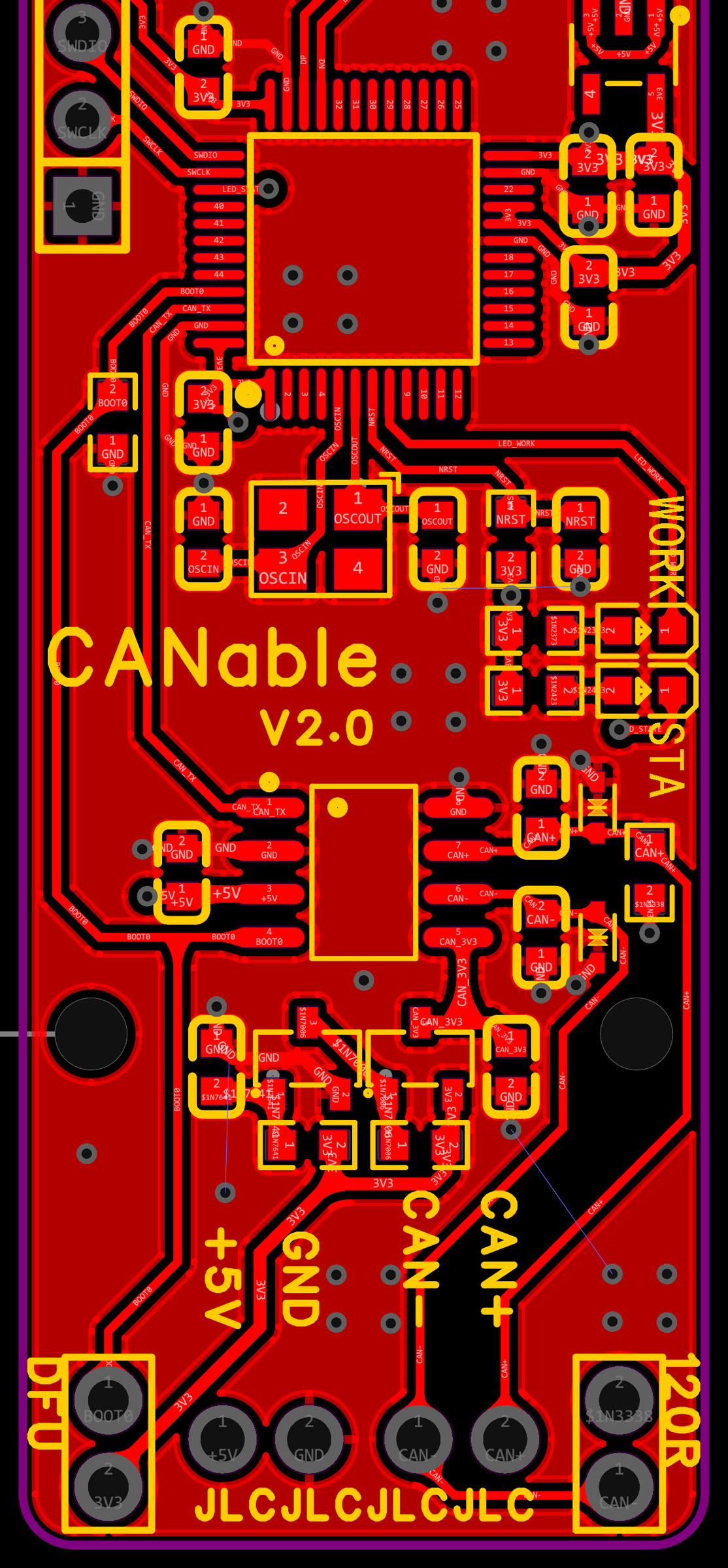

图 6：从本次 EDA 顶面 PNG 裁剪的实际布线。保留原工程丝印；没有改板，也没有执行 ERC/DRC 或实体连通测试。本次未核实板框尺寸，不能据图给出加工尺寸。

遇到类似“下载跳线好像不起作用”的现象，可按这个顺序收集证据：先核对器件与网络，再读取实际启动配置，只有在配置采用外部引脚时才把采样电平带入计算。地址分类符合预期之后，再查供电、USB、固件和主机驱动。

一条排错链路的价值，在于每一步都有输入、有结论、有边界。看到 BOOT0 就直接判断 DFU，恰好跳过了最该先确认的那一步。

源码、来源与验证范围

源码包：下载完整源码包。附件名为 canable2-boot-route-audit-v1.0.zip，含完整 boot_route.py、测试、独立表格、README、MIT 许可及验证记录。解压后按 README 运行，不需要连接电路板。本文的原理图整体与 PCB 高清母图在本次取材中保留；工程版本未修改。

创作来源：HAOstudio 的《【复刻】CAN转USB通信模块-CANable_V2.0》，完整项目网址：https://oshwhub.com/haostudio/canable_v2 。项目页与对应 EDA 工程标示 Public Domain。使用其 V1.0、2024-01-25 的硬件工程重新取图；原理图整体截图为 4000×2600，PCB 顶底面 PNG 均为 2993×4096。正文只做裁剪、保真缩放与轻度锐化，保留必要工程标记，没有使用原文低清图。

参考资料：STM32G4 RM0440 Rev 1，第 87 页 Table 5 与第 107 页 FLASH_OPTR。对应摘录在 ST 中文社区文章中核对：https://shequ.stmicroelectronics.cn/thread-631814-1-1.html 。该帖文字说明与所附手册表格对 nBOOT0 极性有冲突，本次以手册表格为准；维护具体器件时仍须复核当前手册。厂商手册截图不收入本文和源码包。

实际完成：同版本电路与启动规则审查、独立只读工具 v1.0、六项回归和两组合成输入运行。硬件、上游固件与上位机未修改；未进行烧录、选项字节写入、仿真、ERC/DRC、波形或 DFU 实测。本次源码为独立撰写的 MIT 代码，不分发上游固件或另行链接的软件。
