把一滩水搬到行空板K10上：FluidBox 移植实录

前言

初期看到这个项目，我就被惊艳到了：一块没有 GPU、没有浮点加速器、连整帧显存都放不下的 ESP32-S3 小掌机，屏幕里居然养着一滩会晃、会溅、会沉底的 3D 流体——倾斜板子，水就跟着流；甩一下，水花撞上壁面再荡回来。画面的流畅程度完全不像这块芯片该有的水平。

第一反应是好奇：到底使用了什么魔法，才能在几百 KB 内存、240 MHz 主频的芯片上得到如此流畅的效果？

带着这个问题把源码通读了一遍，答案逐渐清晰。看懂之后，头自然冒出来：这么好的东西，能不能搬到更多人的板子上？于是有了这次移植，也就有了这篇文章。

把一滩水搬到行空板K10上：FluidBox 移植实录_image_1.webp

https://github.com/V4C38/esp32-fluidbox

一、移植的目的与意义

原项目本身运行稳定，做这次移植并不只是简单把 Demo 在新硬件跑通。原 FluidBox 项目深度绑定特定进口掌机，硬件获取门槛较高，不少感兴趣的开发者只能观看演示视频，而 DFRobot K10 在国内教育和创客社群保有量很大，同样搭载 ESP32‑S3，移植之后普通爱好者只需一条烧录命令就能运行这套粒子流体效果，让开源项目落地到更多人的开发板上；同时这次移植也是对项目宣称的 “算法与硬件完全解耦” 架构最严苛的实测，更换屏幕、移除陀螺仪、重写全部按键输入后，sim.c、render.c 实现零改动，印证前期架构设计的有效性；除此之外，整个移植过程沉淀下来的硬件差异梳理、BSP 复用、IMU 标定、受限硬件下图形方案取舍这一套可复用工作流，也可以给后续其他物理仿真、小游戏、可视化项目的跨板移植提供参考。

本文记录完整移植过程，聊清楚哪些代码必须修改、哪些逻辑绝对不能动，还有调试周期里最棘手的坐标轴标定问题。本文面向 ESP32 创客与嵌入式开发者，文中包含代码和数学公式，尽量侧重工程实践思路，即便不写代码，也能读懂一套完整的嵌入式项目移植工作方法。

把一滩水搬到行空板K10上：FluidBox 移植实录_image_2.webp

二、盘点差异，分点击破

动手改代码，切忌直接打开工程，遇到报错就到处修补。第一件事，整理两块开发板全部外围硬件差异，逐项处理验证。

源项目 xiaocheng‑fluidbox 运行在 Waveshare ESP32‑S3 掌机，一共 400 个流体粒子，双核分工，核 1 负责流体求解，核 0 执行分条 DMA 屏幕渲染。

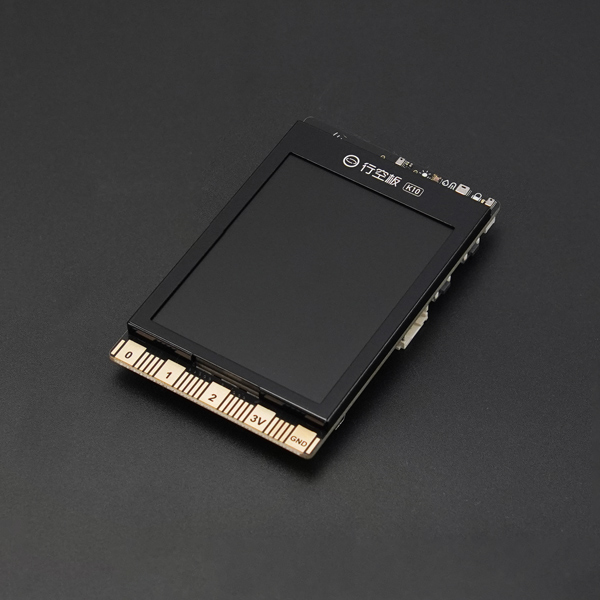

目标硬件 DFRobot K10，主控同样是 ESP32‑S3（16MB Flash / 8MB PSRAM），但是所有外设全部不同。

部件	原板（waveshare）	目标板（DFRobot K10）	是否需要修改
屏幕	ST7789（AMOLED 排线）	ILI9341（SPI，竖屏物理贴装）	✅ 更换面板驱动
IMU 传感器	加速度计 + 陀螺仪	SC7A20H，仅三轴加速度计	✅ 移除陀螺依赖，软件估算角速度
LCD 上电 / 复位控制	普通 GPIO 直驱	TCA9555 IO 扩展器输出	✅ 新增 I2C 扩展器上电时序
LCD 硬件复位引脚	物理引脚可用	无硬件复位脚	✅ 改用寄存器软件复位
背光控制	GPIO 可控开关亮度	无硬件控制脚，永久常亮	✅ 删除背光控制逻辑
按键输入	独立 PWR 电源按键	TCA9555 扩展的 10 键矩阵键盘	✅ 重写按键扫描、消抖逻辑
I2C 总线引脚	板载固定引脚	SDA=47 / SCL=48，速率 400kHz	✅ 修改 I2C 硬件引脚配置
流体求解 `sim.c`	—	—	❌ 一行代码未改动
粒子渲染 `render.c`	—	—	❌ 一行代码未改动
双核任务调度 `main.c`	—	—	❌ 仅改动外设初始化片段

全部硬件层面改动，收敛在 main/config.h 的板级配置段。仿真参数、物理常数、渲染逻辑和底层硬件彻底隔离开。移植本质是替换硬件抽象层，而不是重写上层业务。

三、移植思路

整理完硬件差异，在移植之前，要确定屏幕画面输出方案。ESP32 做图形开发一般有三条路径：Arduino 图形库、LVGL GUI 框架、乐鑫原生 esp_lcd API 自行实现渲染。

1. 为什么放弃 LVGL？

移植的初期，尝试过保留LVGL漂亮的界面，最终导致全面失败，耽搁了好一段时间，差点失去复刻的兴趣。

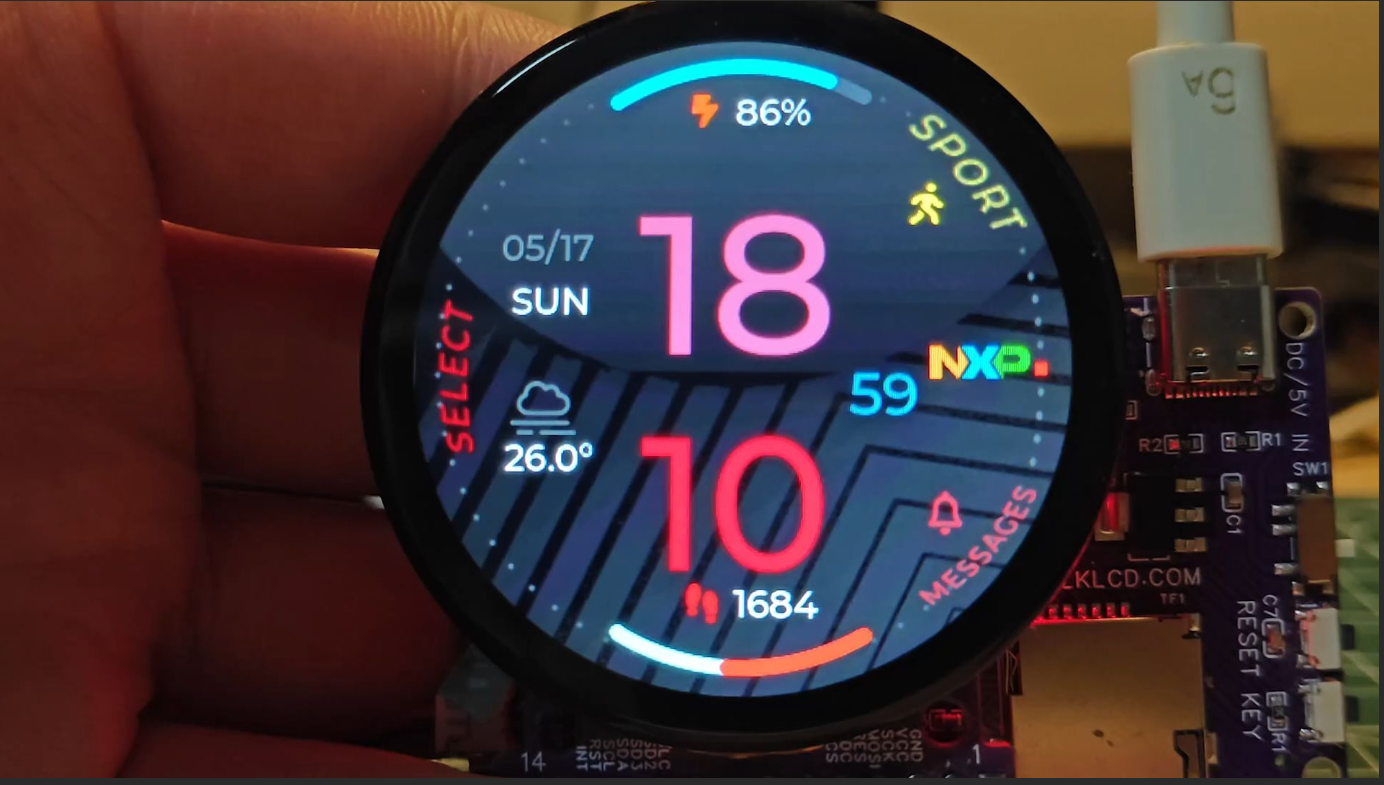

LVGL 擅长处理按钮、列表、弹窗这类复杂交互 UI。但本项目没有任何控件，只有 400 个粒子持续输出 60Hz 动画。LVGL 的场景图、脏区刷新、布局计算都会产生额外开销，对流体动画没有实际作用。

显存压力更加棘手，ILI9341 屏幕 320×240，RGB565 的完整帧缓冲就要 150KB。ESP32‑S3 的内部 SRAM 总共只有三百多 KB，仿真、任务栈、系统协议栈都要占用高速内存。单一个帧缓存就占掉一半 SRAM，方案不可行。

PSRAM 的访问速度远低于内部 SRAM，流体仿真的热路径绝对不能放在 PSRAM 上运行。

把一滩水搬到行空板K10上：FluidBox 移植实录_image_3.webp

2. 为什么不用 TFT_eSPI 这类 Arduino 图形库？

TFT_eSPI 默认维护一整块完整帧缓存再推送到屏幕，同样会遇到 150KB 的内存瓶颈。就算开启分块缓冲模式，库自带的画圆、填充等通用绘制逻辑，和项目现有的分条 DMA、像素直写的渲染链路完全两套体系。我们移植的核心是流体算法，没必要额外引入一套通用图形栈。

3. esp_lcd 原生接口 + 自绘渲染，才是适配这个项目的形态

esp_lcd 只做很薄的一层封装：把一段内存缓冲区的数据输出到屏幕指定矩形区域。

esp_lcd_panel_draw_bitmap(panel, x0, y0, x1, y1, buf);

缓冲区内部像素内容完全交给开发者自己实现。

项目内部的渲染逻辑，包含针孔投影、颜色 LUT 查表、圆盘 Span 填充，直接向 320×16 的窄条缓冲写入像素，写完直接交给 DMA 搬运刷新，不存在多余图形抽象层，开销压到最低。

厘清我们的工作方向后，如果白手起家，难度也是挺大的，最好你有适当的研究基础，才下手。

构建好可用的 ESP-IDF 环境——装好对应版本（本项目用 ESP-IDF 6.1.0），idf.py build 能在命令行完整跑通，能正常烧录、能开 monitor 看日志。环境没调通之前，任何方案讨论都是纸上谈兵；

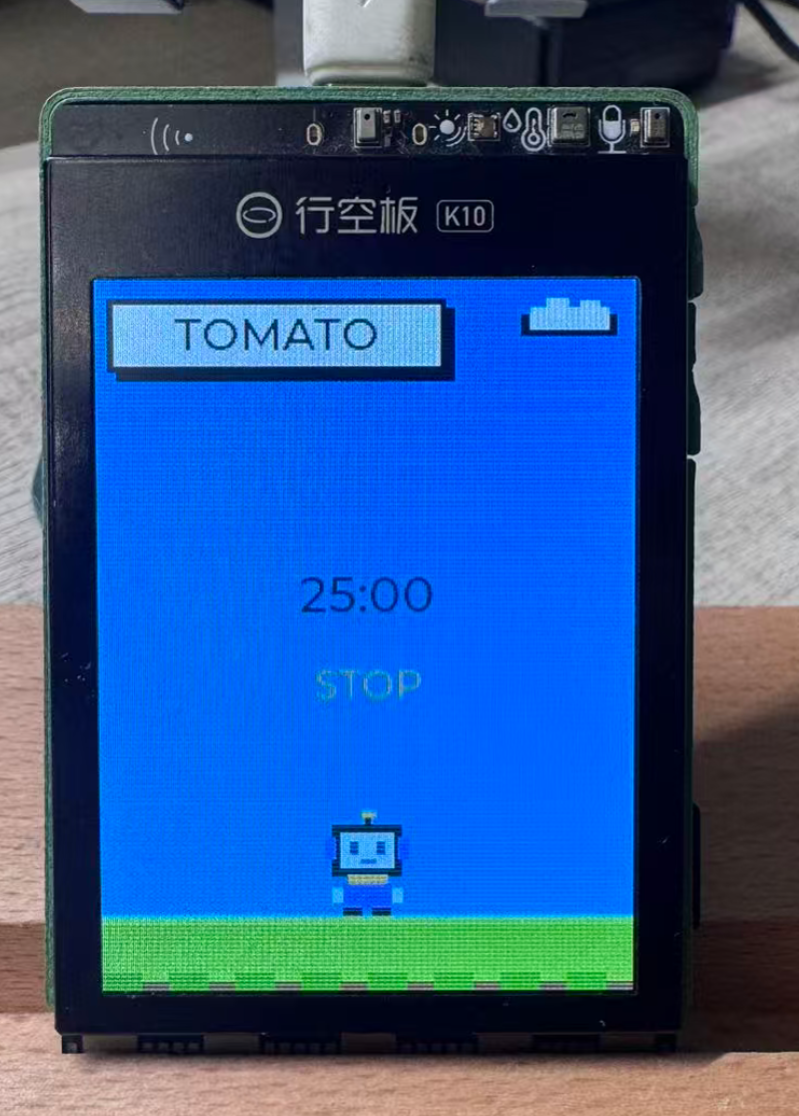

有一个点亮屏幕的基础工程——从最简单的例程起步：初始化 SPI 总线 + 面板驱动，往屏幕上刷一块纯色。这个"Hello Screen"工程是后面所有工作的试验台：上电时序对不对、引脚配置对不对、像素时钟稳不稳，都在这一步验证。

把一滩水搬到行空板K10上：FluidBox 移植实录_image_4.webp

Agent 友好开发范式--以行空板 k10 为例

行空板 K10 扩展板 ESP‑IDF 完整 BSP 驱动开源实践

在这两篇基础参考文章基础上继续推进我的项目，似乎就没那么难了。

四、分点击破

差异清单里的每一项，按"先让屏幕亮，再让输入通，最后对齐传感器"的顺序逐项击破。

击破点①：先让屏幕成功点亮

ILI9341 有官方维护组件 espressif/esp_lcd_ili9341，在idf_component.yml添加一行依赖就可以引入驱动。真正耗时间的，是 DFRobot K10 这块板子特殊的上电时序。

1. 藏在 IO 扩展器里面的上电脉冲

K10 的 LCD 电源不受普通 GPIO 控制，由 I2C 接口的 TCA9555 16 位 IO 扩展芯片的 P0.0、P0.1 引脚控制。屏幕上电必须严格执行对应的脉冲时序，跳过这一步，无论怎么写寄存器，屏幕始终黑屏。

// TCA9555 P0.0/P0.1 —— LCD上电脉冲时序掩码
#define TCA_PIN_PULSE_MASK 0x03

移植有一个很实用的经验，不要凭空猜测时序。优先查阅厂商官方 BSP 代码。这里直接参考 K10 官方示例 esp‑claw 里 setup_device.c 的复位序列，省去大量反复试错。

2. 没有硬件复位脚、没有背光控制脚

没有物理复位引脚，无法电平操作复位屏幕面板，改用 ILI9341 自带的软件复位寄存器完成复位；硬件没有背光控制引脚，屏幕始终常亮，直接删掉背光渐变的相关任务。

3. 竖屏面板 swap_xy，埋下坐标系大坑

这块 ILI9341 面板物理是 240×320 竖屏贴装，项目需要横向输出画面，代码开启坐标交换：

esp_lcd_panel_swap_xy(panel, true);

写这行代码的时候看不出问题，它只是旋转屏幕输出。但是流体仿真内部坐标系没有同步跟着旋转，这个细节，给后续坐标轴调试埋下很大隐患。

击破点②：保留按键重置流体的行为

原版掌机按下 PWR 电源键，流体全部重置。K10 的所有按键全部挂在 TCA9555 扩展器上，属于 10 键矩阵键盘，低电平有效。

拆解实际需求，我们并不限定某一个特定按键，只需要一个外部触发信号来重置流体模拟。逻辑可以大幅简化：读取扩展器 port1 的按键掩码，任意按键拉低就判定按键按下，叠加 50ms 软件消抖，一百多行 button.c 就实现全部功能。

移植不要死板复刻旧硬件的实现细节，优先抓住底层行为需求。旧硬件需要指定按键，新板子只需要任意输入事件，代码完全可以做减法。

击破点③：丢掉陀螺仪，旋涡效果怎么救回来？

原设备 IMU 同时带加速度计与陀螺仪，甩动板子产生旋涡，直接读取陀螺仪输出的角速度。
K10 搭载的 SC7A20H 只有三轴加速度计，没有陀螺仪。第一反应，旋涡功能只能直接砍掉。

但通过数学推导，可以复原大部分旋涡效果。加速度计测不出绕重力轴的自转，却可以持续拿到重力向量 \hat{g}。刚体旋转状态下重力向量满足：
\frac{d\hat{g}}{dt} = \omega \times \hat{g}
等式两边左叉乘重力单位向量 \hat{g}，就可以解算出垂直重力方向的角速度分量：
\omega_\perp = \hat{g} \times \frac{d\hat{g}}{dt}

板子抬头、低头、左右倾斜，这类改变重力朝向的旋转动作，都可以通过加速度的微分反推角速度。有一个客观局限：拿着板子绕竖直重力轴原地转动，这个运动原理上无法观测，对应角速度只能固定为 0，这点硬件局限需要接受。

微分运算会放大传感器噪声，项目增加三层参数做噪声抑制：

参数	功能说明
`GYROLESS_GAIN`	总增益开关，置 0 直接关闭旋涡模拟
`GYROLESS_OMEGA_LP_HZ`	估算角速度后，经过 6Hz 低通滤波，压制高频噪声
`GYROLESS_SHAKE_GATE_G`	0.35g 甩动门限；剧烈晃动时重力观测失效，角速度做半衰衰减，而不是直接清零

为什么选择半衰而不是直接清零？旋涡属于物理惯性量，如果瞬间清零，流体视觉效果会非常生硬，逐步消散更符合真实观感。

移植不等于照搬功能清单，读懂每个参数背后的物理逻辑，才能在硬件变更时做出合理取舍。

这里还有意外收获：原版带陀螺仪时，经常要处理赝矢量跟随屏幕镜像翻转带来的符号错误。现在角速度直接在仿真坐标系内部完成估算，镜像变换带来的符号问题直接消失，去掉硬件传感器，反而解决一类难缠 bug。

五、坐标轴映射

整个移植过程，调试耗时最多的不是屏幕、不是按键，是 IMU 坐标轴映射。表面看只是三行宏，背后横跨三层坐标系，任意一层方向、符号出错，倾斜板子水流方向就会错乱。

①芯片传感器坐标系(ax/ay/az) → ②仿真坐标系(x向右/y向下/z穿入壳体) → ③屏幕显示坐标系
        由芯片贴片硬件决定        IMU_MAP_*映射宏        swap_xy / mirror镜像

项目这里有一处隐蔽陷阱：render.c 的粒子投影逻辑本身不带坐标旋转，而 display.c 开启了 swap_xy(true)。叠加之后，仿真内部 X 轴，对应屏幕画面竖直方向。

人的直觉习惯屏幕上下对应 Y 轴，如果跟着直觉来回修改正负符号，怎么调效果都是错的。

经过多轮上板实测标定，最终得到正确映射，写在main/config.h：

#define IMU_MAP_X(ax, ay, az) (ay)    // 屏幕【竖直轴】 ← 芯片 ay
#define IMU_MAP_Y(ax, ay, az) (ax)    // 屏幕【水平轴】 ← 芯片 ax
#define IMU_MAP_Z(ax, ay, az) (az)    // 壳体深度轴 ← 芯片 az

三组映射全部直接取用原始数值，没有取反；重力反向处理已经写在imu.c内部 dx = -s_lp，映射层不再叠加负号，做到职责分离。

调试坐标轴，不要依靠观察水面现象猜正负。打开main.c的AXIS_CALIB_LOG串口打印开关，直接输出传感器原始读数。把板子摆到四个典型姿态，每种姿态静止 3 秒，就可以反解完整坐标轴映射，完整数学推导参考仓库文档 docs/IMU_AXIS_MAPPING.md。

六、流体力学模拟：超纲了

前面移植工作介绍完毕。sim.c八百五十行代码是整套流体的物理内核，全程没有改动。看完这一节就能明白：仿真代码完全不关心自己跑在哪块板子上，只接收外部传入的重力、角速度向量。

1. 水不是算力，是算粒子位置

现实水体分子数量极其庞大，嵌入式设备不可能逐个模拟。本项目用 400 个粒子代表一小团团水体，算法是 PBF Position‑Based Fluids，基于位置的流体。

这套算法思路和传统物理模拟不太一样：优先修正粒子位置，而不是一步步计算受力。

传统仿真流程：计算合力→积分加速度→积分速度→更新位置，每一步都会不断累积计算误差。

PBF 的处理流程，先用惯性预测粒子下一时刻位置；之后校验粒子之间是过于拥挤还是过度分散，直接修正粒子坐标，再反向推导出速度。这套逻辑稳定性很强，就算大幅度甩动板子，也不会出现粒子飞散爆炸。

2. 高效寻找邻居：格子划分 + 计数排序

流体只和附近粒子产生相互作用，如果两两暴力计算距离，400 粒子每帧要做 16 万次运算，MCU 负担太重。

解决方案，把仿真空间切分为 15×12×3 = 540 个空间格子，每个粒子只检索自身格子和周边 26 个相邻格子。

做完格子检索之后，再执行计数排序，三轮 O (n) 循环把粒子按照格子编号在内存重新排布。这一步带来三重收益：

同一格子粒子内存连续，CPU 缓存命中率明显提升；
相邻格子的数据在内存地址上大多靠近，硬件预取可以生效；
格子编号以 z 深度为主序，排序完成天然按深度有序；渲染反向遍历，直接实现从后往前绘制。

在缓存只有几百 KB 的 MCU 上，内存排布优化带来的性能提升，很多时候比算法本身修改效果还要明显。

3. 一聚一散，成就液态效果

通过平滑核函数算出每个粒子的局部密度，分离两种压力项：

// 普通压力，可正可负
press = K_PRESSURE * (density - rest_density);
// 近距排斥压力，永远大于0
press_near = K_NEAR_PRESSURE * density_near;

	符号	作用
普通压力	有符号	密度过高推开粒子，密度过低拉近粒子；水面张力属于系统涌现行为，不需要手写表面张力公式
近压力	恒正	只做排斥，避免多个粒子互相堆叠

普通压力负责把水体聚拢，近压力负责粒子互相弹开，两项平衡，才能呈现出水的视觉效果。

4. 看不见的物理容器

屏幕画面看不到容器边框，但物理模拟内部存在一个圆角盒子。边界检测没有写大量 if‑else 区分墙面、拐角，统一用一套数学处理逻辑。
把粒子坐标夹持到圆角圆心构成的内矩形，剩余偏移指向轮廓最近点；x、y 压缩为径向坐标，再在径向‑深度平面再做一次夹持，一套逻辑处理全部边界几何形态。

5. 旋转参考系：三种伪力带来真实晃动手感

倾斜、甩动板子，流体处于加速旋转的非惯性参考系。除重力之外，还需要叠加三种伪力：

acc += gravity;                              // 重力
acc += ROTATION_GAIN * (r * w2 - ...);       // 离心力：快速甩圈水贴向容器边缘
acc -= ROTATION_GAIN * (alpha × r);          // 欧拉力：板子急停，水体产生切向冲劲
acc -= ROTATION_GAIN * 2.0f * (omega × v);   // 科里奥利力：旋转参考系内粒子偏转

只单纯施加重力，晃动板子水会像一堆硬质颗粒生硬摆动。三种伪力一起参与运算，才能得到贴近真实的晃动手感。

6. 时间缩放：慢放真实物理

#define TIME_SCALE 0.100f    // 时间缩放系数，0.1倍速运行

现实中水运动速度很快，当前模拟盒子的尺寸条件下，重力会让水几毫秒就撞击盒底，人眼看不清流动细节。项目直接把全局时间放慢十倍。全部物理常数维持真实数值，只拉长时间尺度。

对比调小重力：修改重力会直接改变流体本身特性；时间缩放只是播放慢动作，所有物理关系完整保留。

把一滩水搬到行空板K10上：FluidBox 移植实录_image_5.webp

七、烧录、验收

移植合格标准不是屏幕有水跑起来，核心验收条件：流体运行行为和原版硬件保持一致。

粒子数量、平滑半径、压力系数、时间缩放，全部沿用原项目仿真参数。两块板子做相同倾斜、甩动操作，水面涟漪表现应当完全一致，这就是软硬件解耦带来的好处。

工程版本存在差异，原项目基于 ESP‑IDF 5.5；本次 K10 移植版本使用 ESP‑IDF 6.1.0。

编译烧录命令：

idf.py set-target esp32s3
idf.py build
idf.py -p <你的串口设备> flash monitor

sdkconfig.defaults里面几项配置直接影响流体热路径性能，需要逐项核对：

CONFIG_ESP_DEFAULT_CPU_FREQ_MHZ_240=y   # CPU拉满240MHz，仿真需要充足算力
CONFIG_FREERTOS_HZ=1000                 # RTOS节拍1000Hz，保证仿真渲染时序精确
CONFIG_SPIRAM=n                         # 仿真热路径完全运行在内部SRAM，不走PSRAM
CONFIG_COMPILER_OPTIMIZATION_PERF=y     # 开启性能级别编译优化

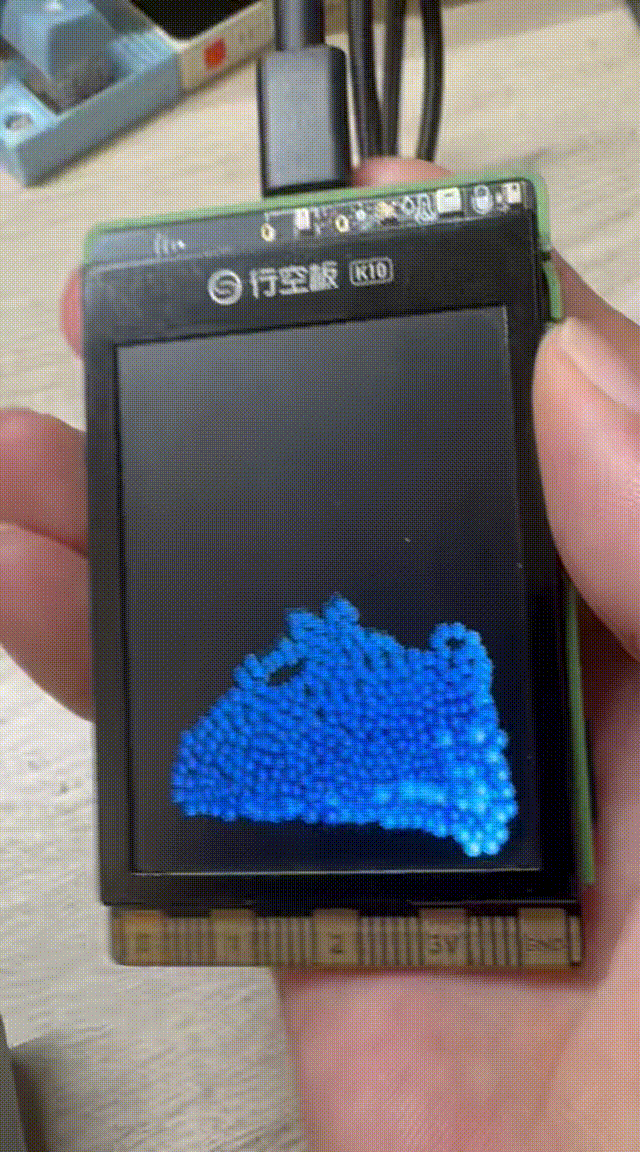

串口每两秒输出诊断日志，包含帧率、流体求解分段耗时、传感器原始数据。判断移植有没有完整复现原版行为优先看串口数值，不要只靠肉眼观察屏幕画面。

把一滩水搬到行空板K10上：FluidBox 移植实录_image_6.webp

写在最后：移植完成不是终点

必须承认，把项目成功移植到 K10 上，看着水流在另一块板子的屏幕里晃出同样的涟漪，是挺有成就感的。但这份成就感是短暂的——烧录成功的那个瞬间，成就感就开始贬值了。

真正的意义不在"跑起来了"，而在往深处走：

吃透流体模拟的实现原理。 位置约束为什么比力的积分更稳定？双密度松弛里一聚一散怎么平衡？计数排序为什么能一石三鸟？这些设计背后是计算物理和实时系统的交叉知识，值得逐行读懂 sim.c，甚至动手改参数、破坏它、再修好它。
理解整个项目的构思细节。 无陀螺仪怎么用数学救回角速度、没有帧缓冲怎么把 DMA 藏进渲染循环、圆角容器怎么用两次夹持零分支解决——这套"在资源上限下做取舍"的思维方式，才是能带走的东西。下次面对的不是流体，可能是任何受约束的实时系统，思路是相通的。
把 K10 实现当作随手可得的实验平台。 这次移植真正的产出，是在一块保有量很大的板子上搭好了一个可视化的沙盒：调参立刻能看到画面变化，串口日志随手可读。有了它，学习流体力学、验证新想法、做自己的物理仿真实验，都不再需要任何门槛。

移植是手段，平台是载体，深入理解原理才是目的。 屏幕上那滩水跑起来只是开始——愿你把它拆开、改坏、再修好，从"它能动"走到"我懂它为什么能动"。
