超级解压的多功能OLED按钮-低成本多种功能

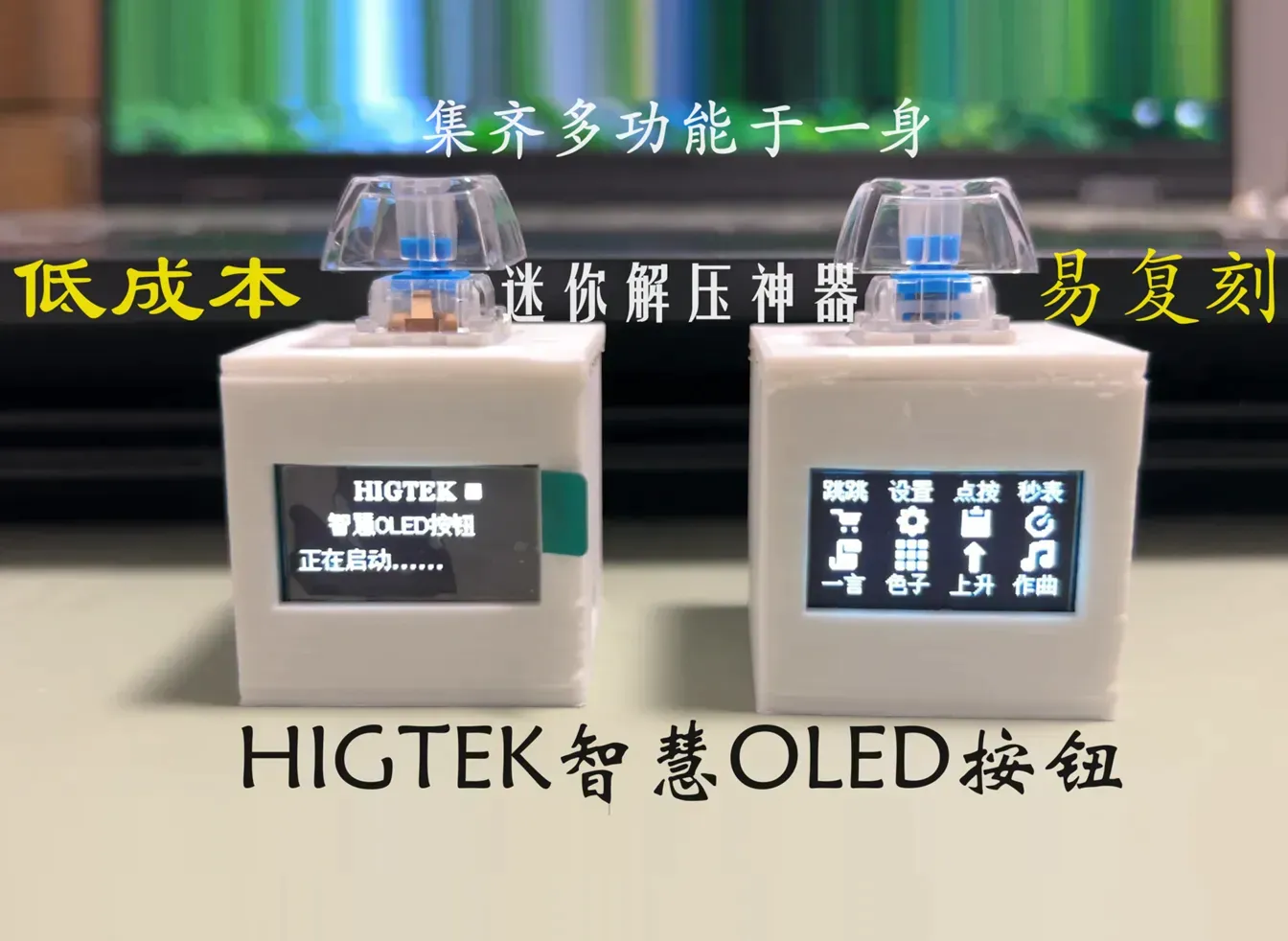

这是一个集齐多功能、注重性价比和易复刻属性的智慧OLED按钮

当前项目进展：100%已完成（进入后期Bug修复和功能升级阶段）

演示视频已上线，点击链接跳转观看~

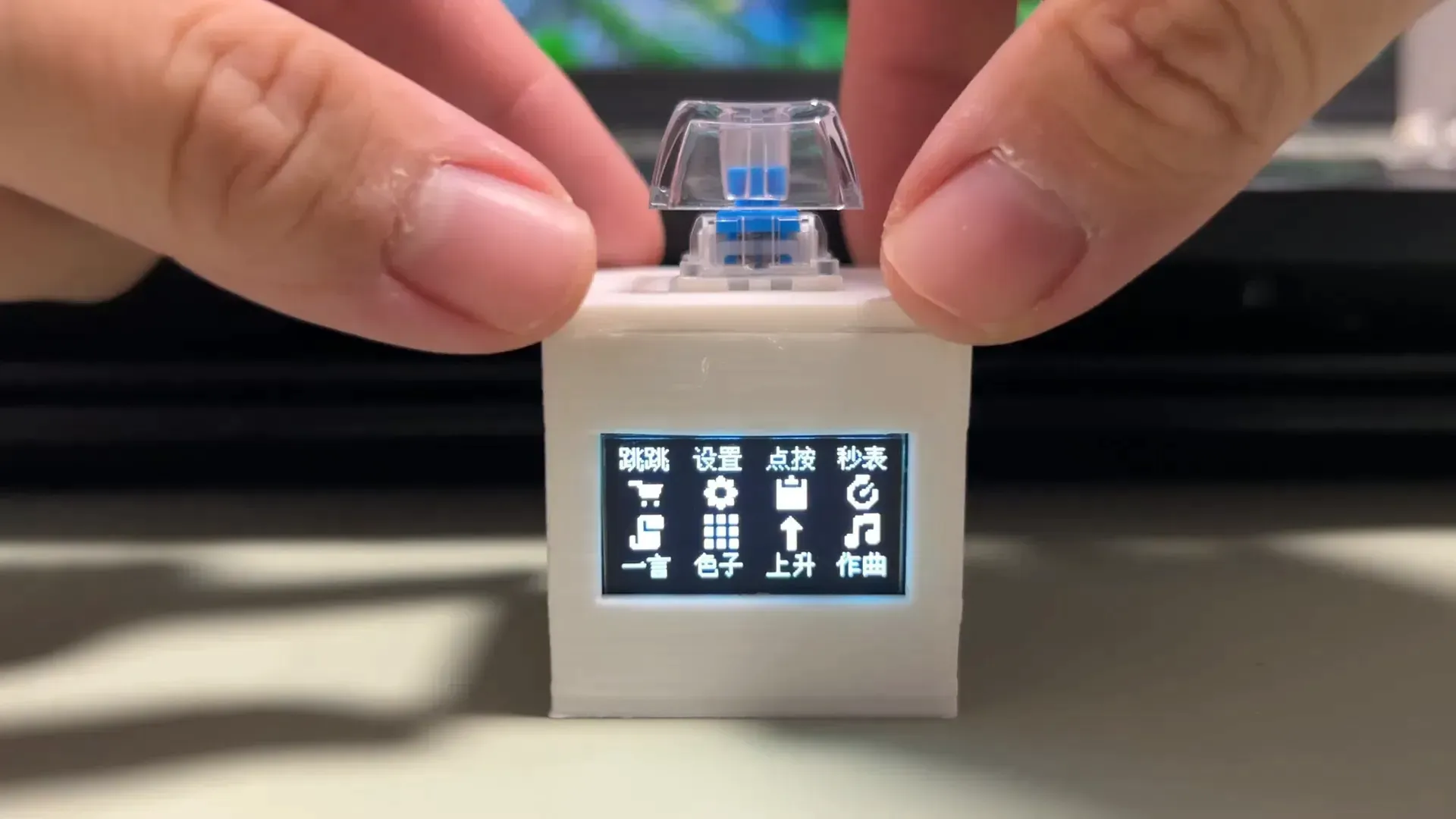

小小机身内置8种不同的小功能

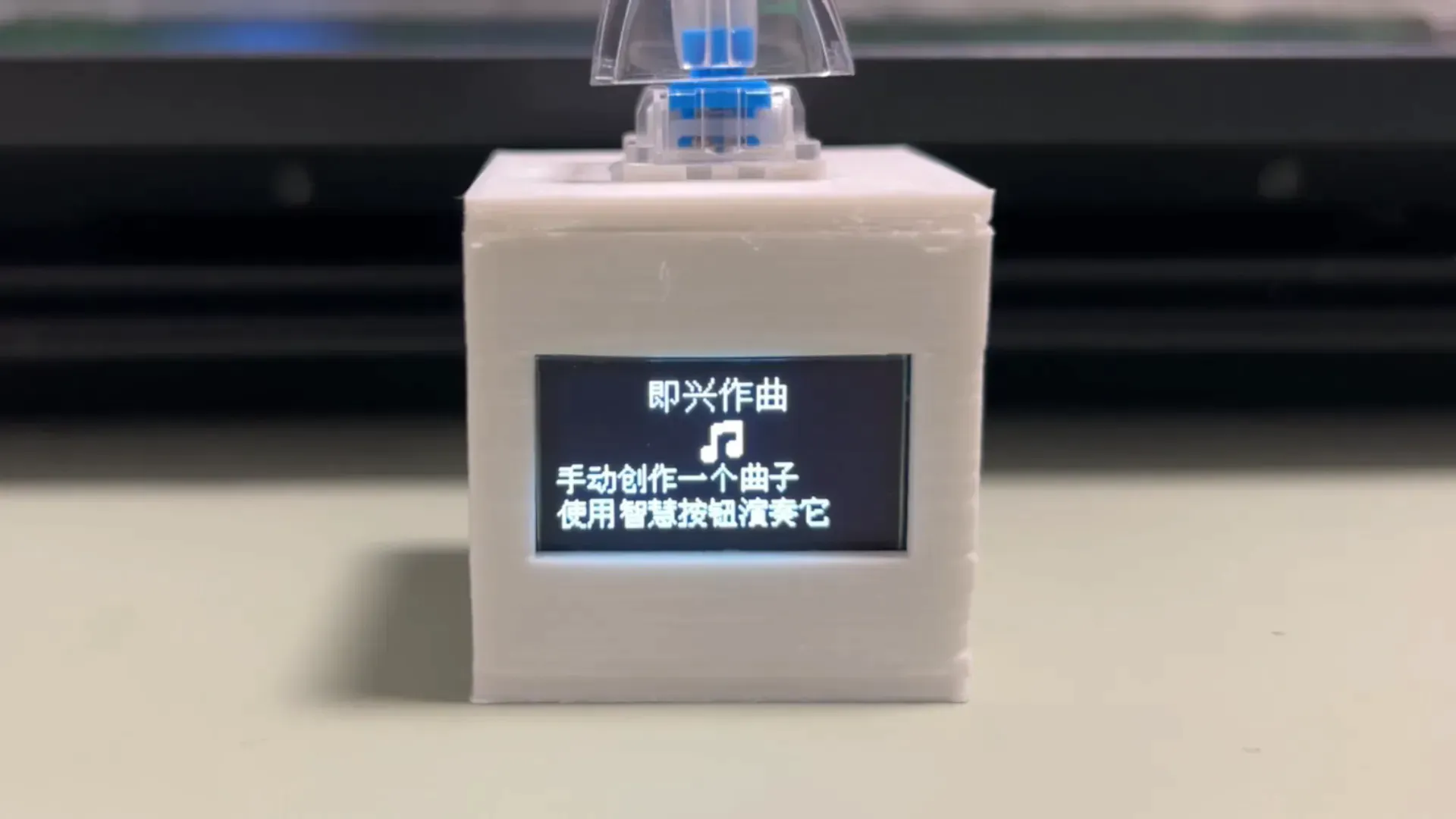

首发即兴作曲功能，可存储12个音符，每个音符有6个音调可以编辑，可以立即播放，随时随地想创就作(非标准电子乐器)

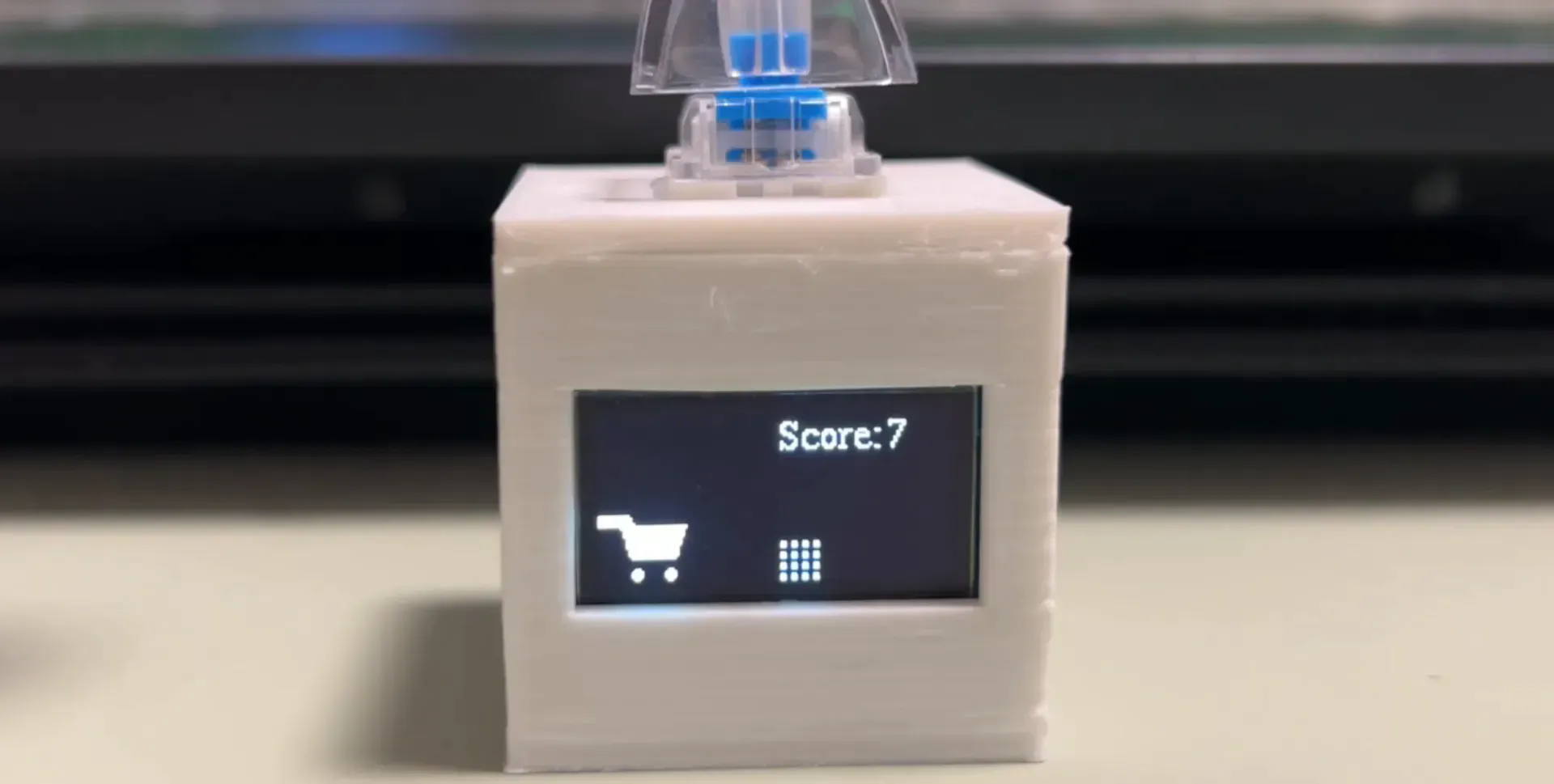

内置两款精简小游戏，核心玩法详见演示视频

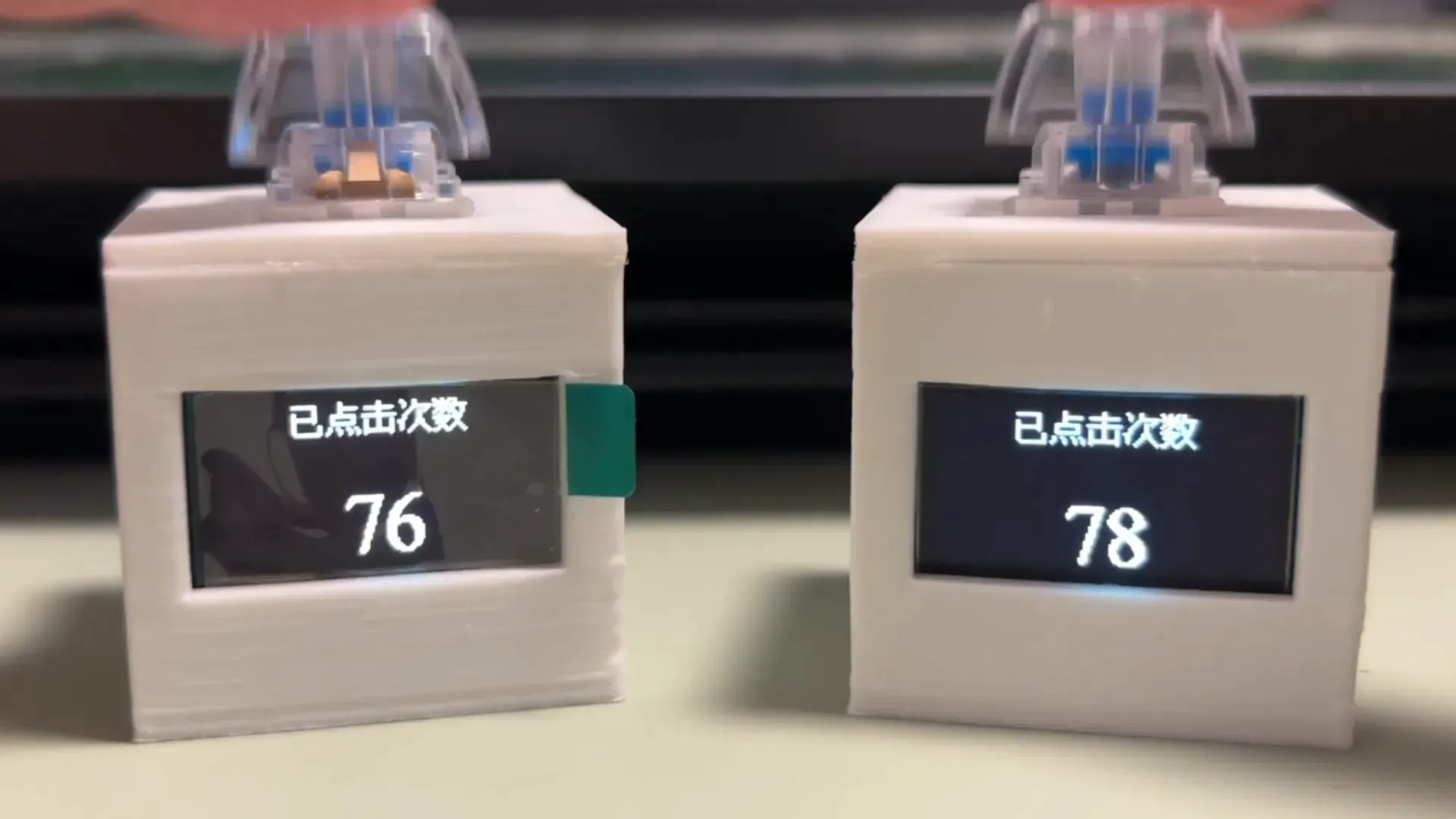

压力过高无处宣泄？尽情点按机械按钮吧，清脆的响声倍感解压

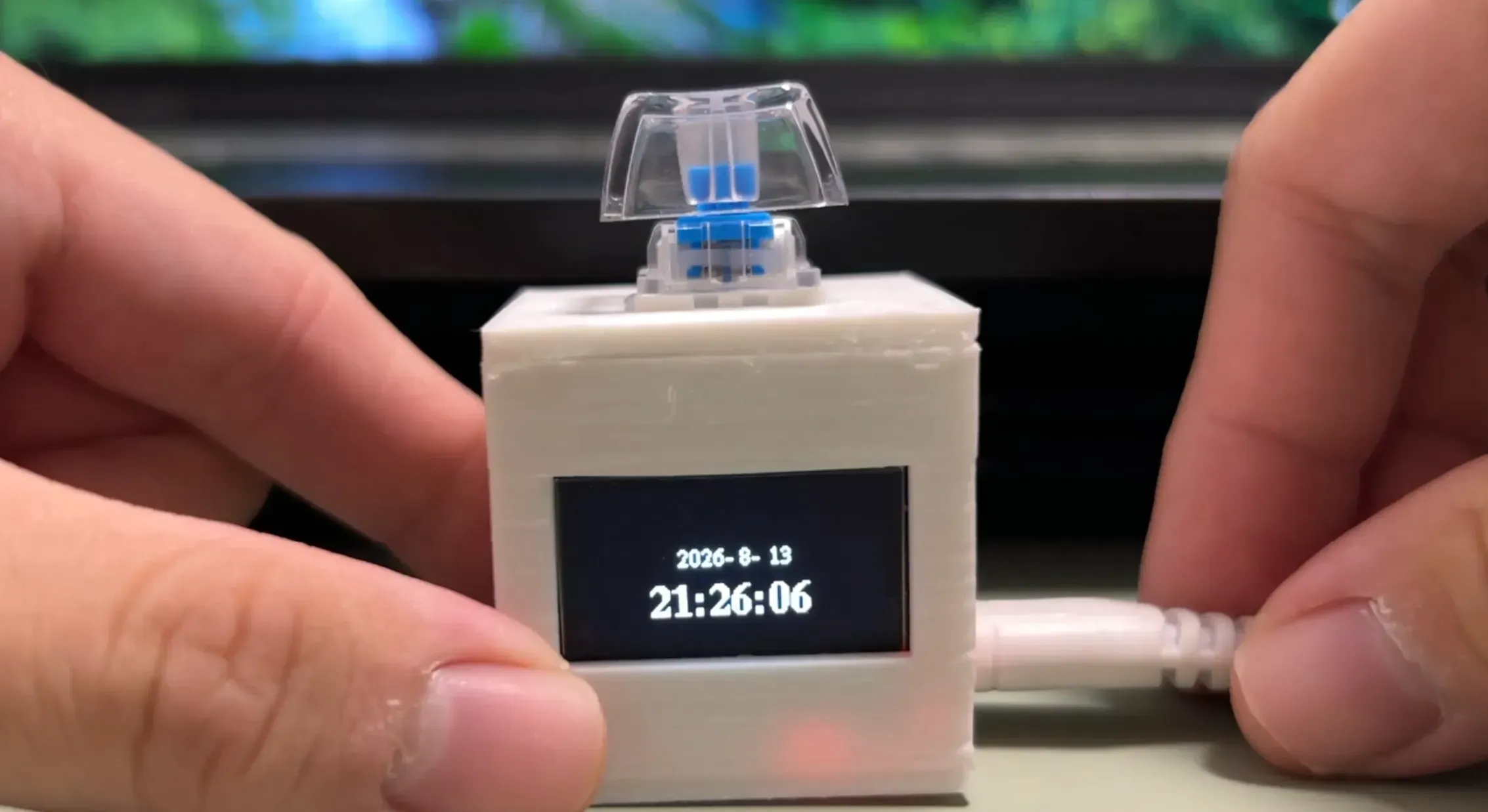

连接WIFI热点后支持显示实时网络时间，内建软件NTP断网后依然可以走时，插入电源线秒变迷你时钟

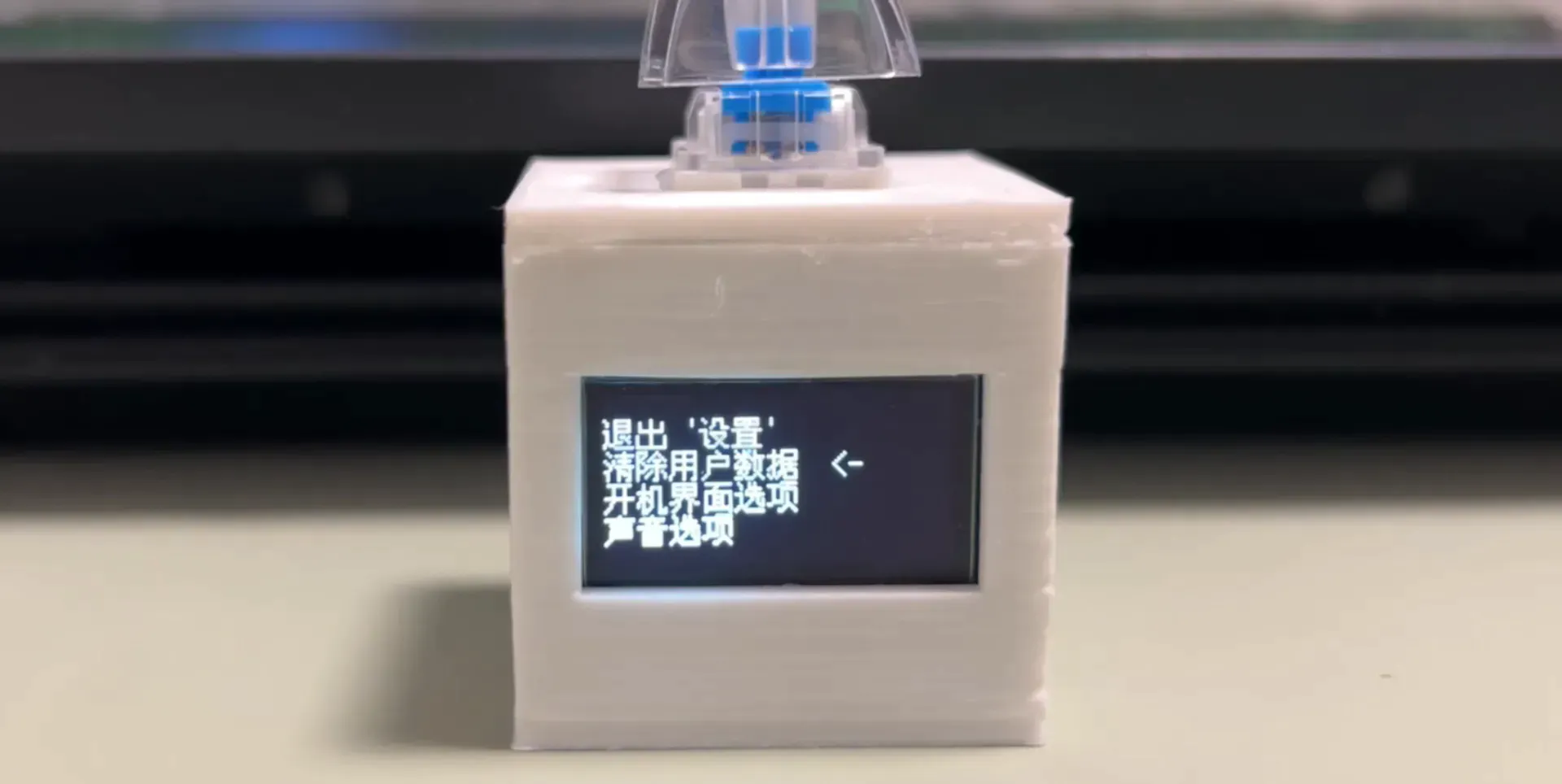

相对完善的“设置”，不小心调错了参数，可以一键恢复出厂设置

其他功能：

1.长时间空闲状态未操作，自动降低OLED亮度减缓烧屏

2.开机画面可以切换、声音可选择开启或者关闭

3.WIFI 模式与离线模式可切换，开机默认不启用WIFI(节省电量)

4.掉电仍可保存用户设置

5.仅单按键实现全局操作

......

为了兼顾高性价比和易复刻的属性，我选择ESP-01S模块(ESP8266)作为它的主要控制器。本项目在开发的过程中充分地压榨了ESP-01S模块里面4个可用的IO引脚（包括TX、RX引脚），其中一个IO口用于声音输出，一个IO口用于检测按键，剩下的TX、RX接口则与OLED屏幕进行I²C通信，因为TX、RX引脚属性特殊，限制到了屏幕刷新速率，已尽力优化软件，目前除非修改硬件方案，暂无更好的解决方案

复刻所需材料

1.贴片s8550 x1、1k电阻(0603规格) x2

2.HT7333(3.3v稳压芯片)x1

3.ESP-01S 4M Flash版本(一般默认买到的就是4M的Flash版本，尚未测试是否兼容ESP-01)x1

4.无源蜂鸣器x1

5.SS12D00G3(柄高3mm)开关x1，导线若干

6.402323、502020、602425等规格3.7V锂电池x1，容量在120mah~220mah不等(使用蓝牙耳机类低倍率电芯可能会导致连接WIFI时重启，可尝试在ht7333输出并联100uf电容缓解)

7.TP4056带保护一体充电板Type-C接口x1

8.0.96寸白色/蓝色OLED屏幕(I²C四针，SSD1306控制芯片)x1

9.机械按键+键帽(使用普通机械键盘上用的即可)x1

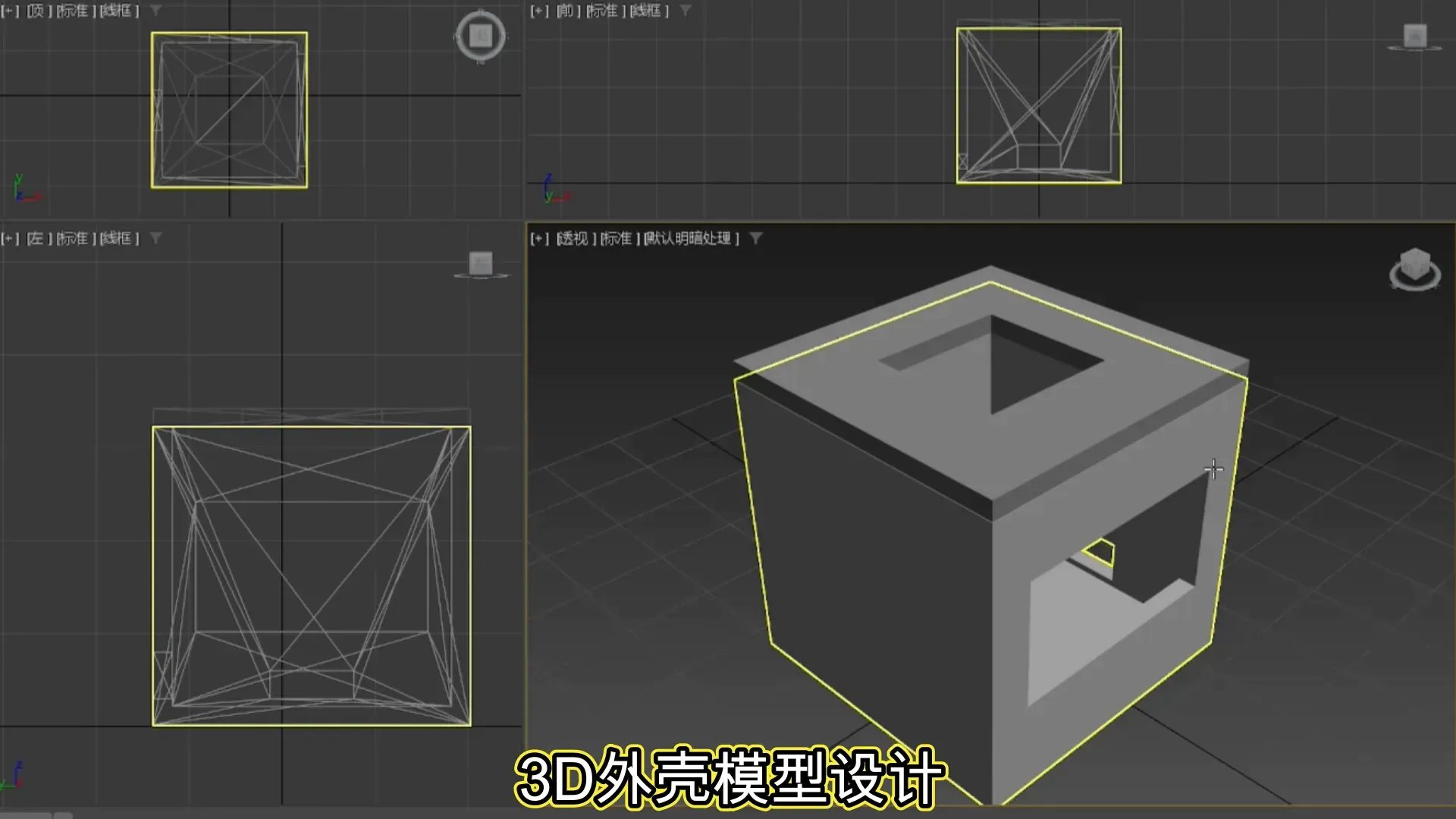

10.3D打印的外壳、常用工具等

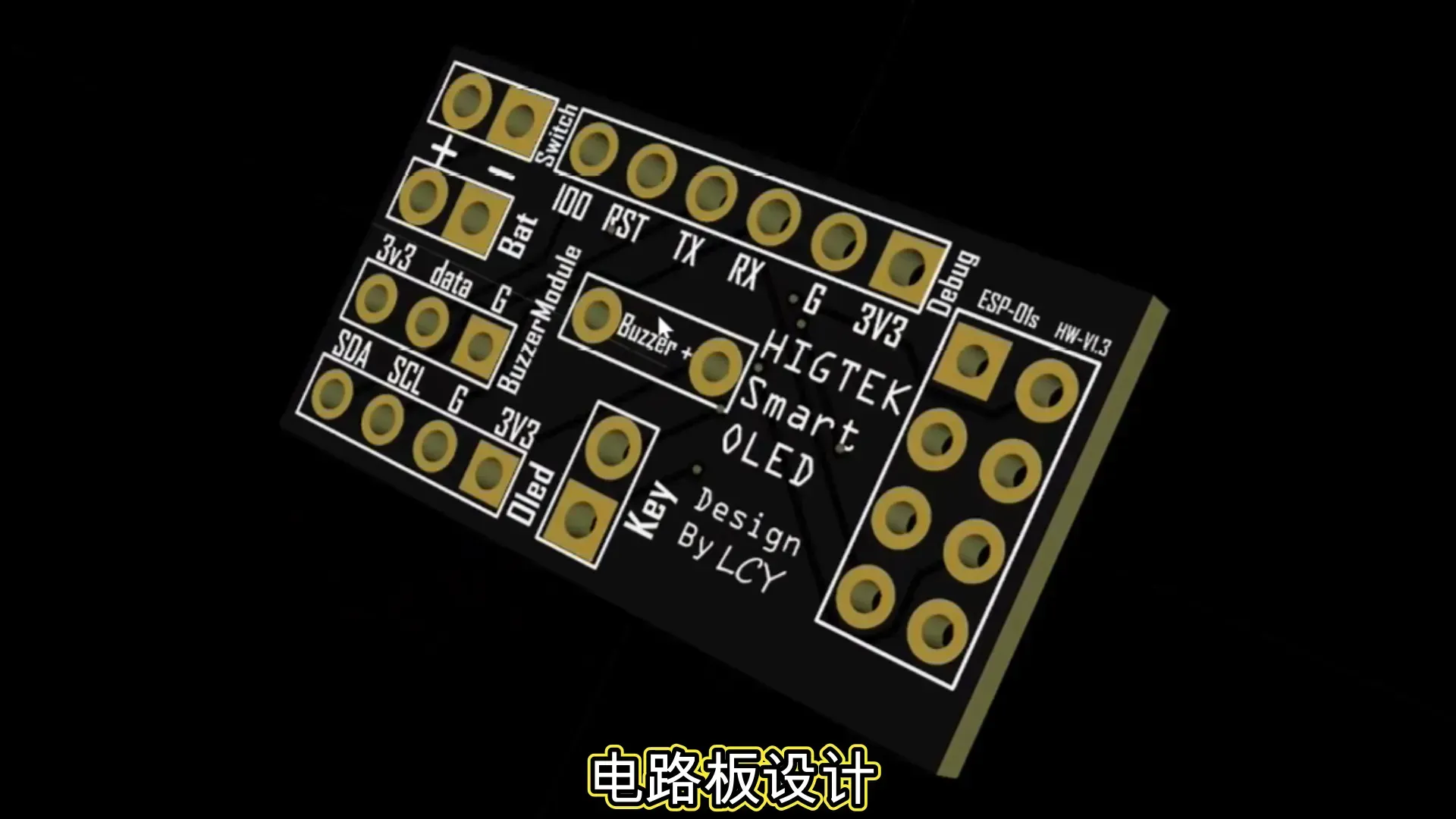

PCB上的"Key"位置接机械按键。OLED框区域接显示屏。Switch区域接开关。ESP-01S装配时，有芯片的那一面与PCB顶层的那一面朝向相同。Bat区域接3.7V锂电池保护板的输出，是PCB板的电源总输入。

烧录固件

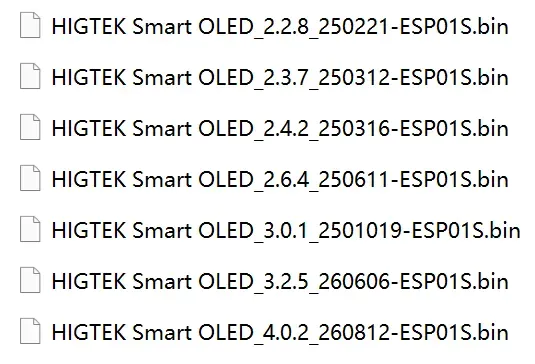

将主板焊线连接USB转串口下载器（或者可以直插ESP01S的USB转串口下载器），打开乐鑫官方的flash_download_tool，选择ESP8266，选定正确的串口号，先擦除Flash，再将下面的固件文件烧录进去就可以开机了

经过测试，使用150mah的锂电池，在打开WIFI功能进入时钟模式的情况下，电池可以连续工作最长2小时

使用TP4056为小容量电池充电，可以通过修改板载电阻阻值的方式降低充电电流，推荐最高150~200ma(如果觉得麻烦不改也能用)

如果懒得焊接蜂鸣器相关组件，也可以买现成的低电平触发蜂鸣器模块，接在PCB的"BuzzerModule"位置上

PCB厚度建议选择1.2，尺寸：2.8cmX1.5cm

开发周期：2025年2月-2026年8月

获取最新版本的固件、已发布的内容如有疑问，套件、成品相关资讯，欢迎讨论！加入群：238387324、608746635

为鼓励电子爱好者复刻，相关制造资料和固件已放出。首次烧录固件开机需要激活码激活，个人学习、娱乐目的制作，可联系群主免费获取一个激活码。
