Arduino、ESP32驱动PAV3015空气流速传感器（气体传感器篇）

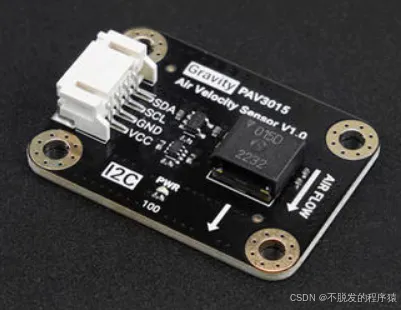

PAV3015空气流速传感器是一款基于热电堆原理的高精度数字风速计，采用博思发PAV3015D专业传感芯片。通过检测加热元件两侧的微小温差，精确计算出气流速度，量程覆盖0至15m/s，全量程精度高达±5%。与传统机械式风速计相比，PAV3015空气流速传感器成功摒弃了活动部件，实现了极其紧凑的微型化设计，典型响应时间快至125毫秒，非常适合集成到空间受限的设备和应用中进行实时气流监测。

1、传感器特性

PAV3015空气流速传感器采用先进的MEMS热电堆技术进行工作。其内部加热元件产生的热量会随气流流动而变化，通过测量上下游的温度差即可精确反算出流速值。这种测量方式完全无任何运动部件，从根本上避免了机械式风速计因轴承磨损或灰尘积累导致的精度下降和寿命缩短问题，确保了长期测量的稳定性和可靠性。适合用于嵌入任何服务器进行风道检测，或者是管道的气流流速检测等场景。也能够应用于无人机空速计，自行车风速计等项目。

凭借其内部敏感的热学元件和优化的算法，PAV3015空气流速传感器拥有仅125ms的快速响应时间。这一特性使其能够精准捕捉气流的瞬时波动，为需要实时反馈的控制系统（如自动风门调节、无人机飞行稳定性控制）提供及时可靠的数据支持，避免因测量延迟导致系统振荡或控制失灵。

产品特性如下：

供电电压：3.3-5V
工作温度：-25~+85℃
工作湿度：0~100%R.H（无凝结）
工作电流：10mA
响应时间：125ms
量程：0~15m/s
精度：5% F.S

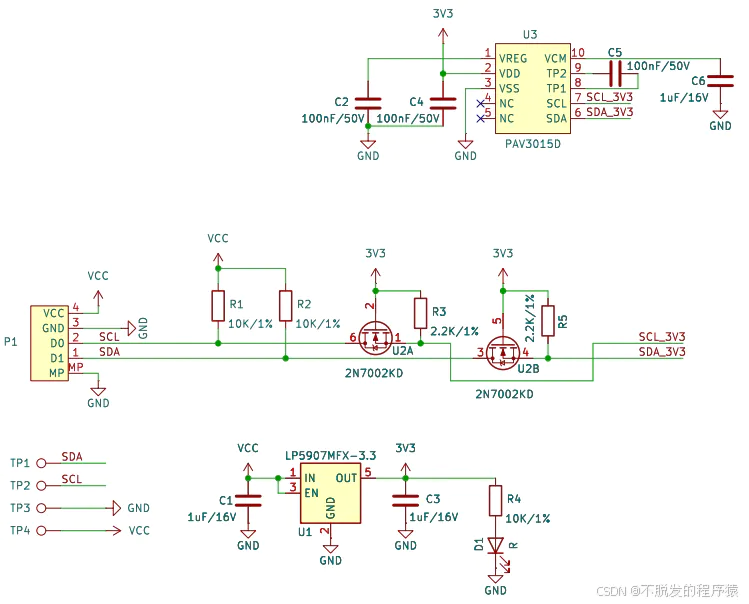

2、硬件原理图

传感器原理图如下所示：

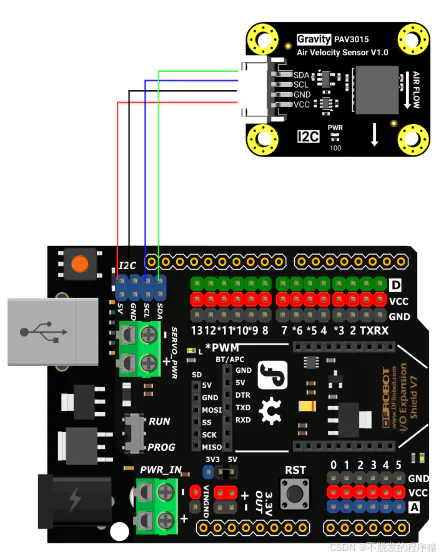

3、控制器和传感器连线图

控制器和传感器连线图如下所示：

4、驱动程序

烧录以下示例代码后，打开串口监视器即可看到空气流速：

/*!
 * @file PAV3000_1015.ino
 * @brief This is the example code for the PAV3000_1015 air velocity sensor.
 * @copyright Copyright (c) 2024 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author [tangjie](jie.tang@dfrobot.com)
 * @version V1.0
 * @date 2024-12-2
 * @url https://github.com/DFRobot/DFRobot_PAV3000
 */

#include "DFRobot_PAV3000.h"

DFRobot_PAV3000 fs;

void setup()
{
    Serial.begin(115200);

    while(!fs.setRange(AIRFLOW_RANGE_15_MPS)){
        Serial.println("Device init error");
        delay(100);
    }
    Serial.println("Device init success");

}


void loop()
{
    Serial.print("PAV3000 Readings \tRaw: ");
    Serial.print(fs.readRaw());

    Serial.print("\tm/s: ");
    Serial.print(fs.readMeterPerSec());

    Serial.print("\tmph: ");
    Serial.println(fs.readMilePerHour());


    delay(1000);

}

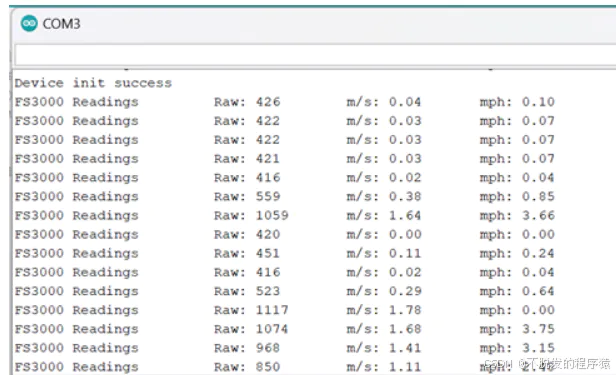

运行效果如下所示：
