ESP32相机怎样识破照片保存的假成功

按下快门，串口弹出一行 Saved，拔下 TF 卡却发现照片打不开。镜头、排线和 JPEG 编码都可能被怀疑，最该先问的其实是一个很小的问题——程序凭什么说保存成功？

open() 成功，只能说明拿到了文件句柄。write() 被调用，也不等于要求写入的字节已经全部接收。把这两件事直接翻译成“照片保存成功”，相当于看见快递员开了车门，就替收件人签收。

下面给 ESP32-S3 相机单独做一个存储最小工程。重点是把成功条件说清楚，再用故障注入检查这些条件是否真的成立。

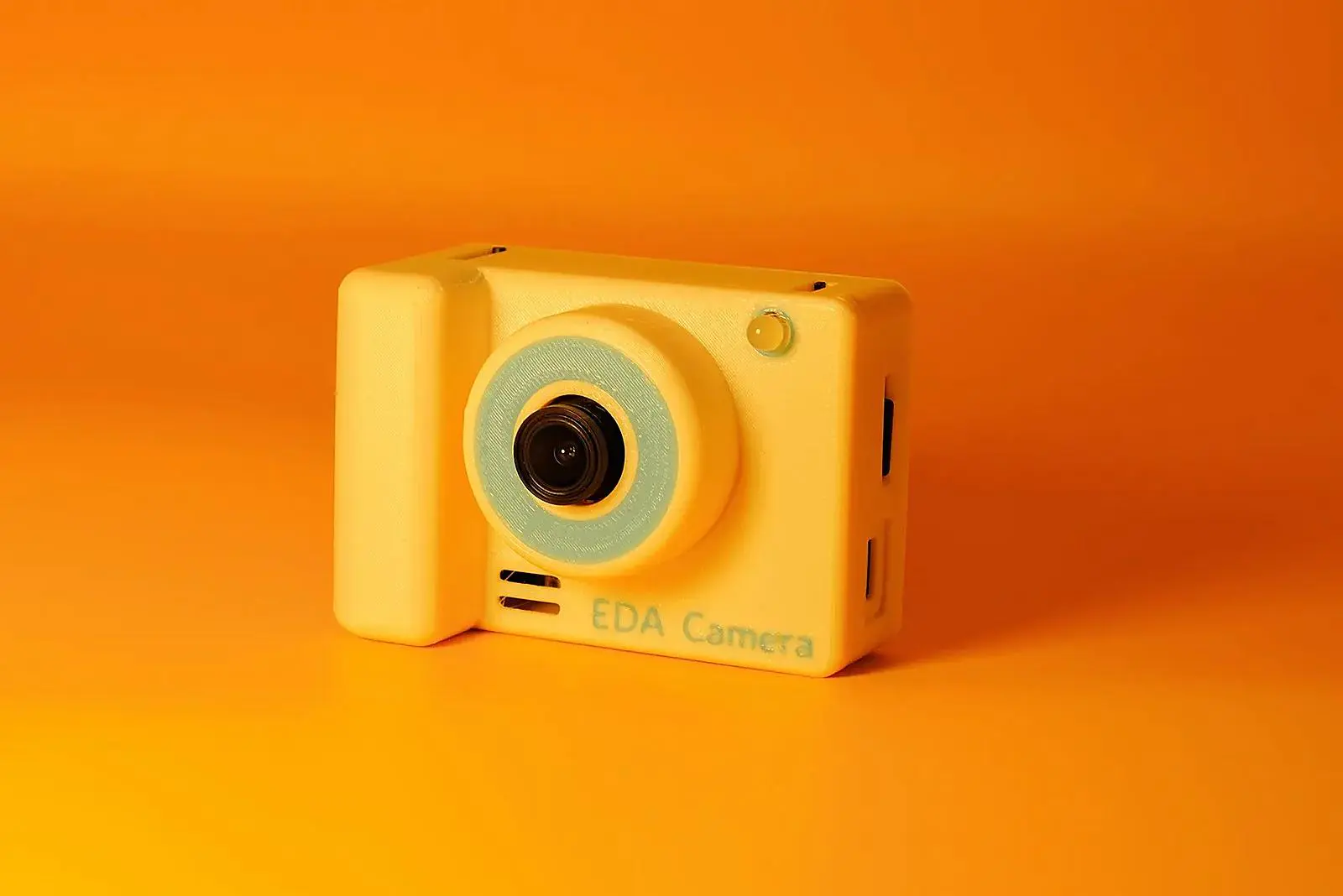

图1　对应硬件的原有成品照片，用于说明相机形态；它不是本文新程序的拍摄实测。

先把硬件和软件对上号

这次核对的是 EDA-Camera 的 TP4056方案_v1.2，原理图为 Schematic1_2，PCB 为 PCB1_2，图纸版本日期为 2025-07-21。主控采用带 8MB Flash、8MB PSRAM 的 ESP32-S3 开发板。

相机先输出 QVGA，也就是 320×240 的 JPEG；只用一个帧缓冲。完整工程使用 ESP-IDF，不启用 TFT 预览、Web 相册和滤镜，取帧、保存、回读都由同一个应用任务顺序处理。这样每一次错误都能定位到存储链路，而不会混进任务被强制删除、缓冲区被另一段程序归还等问题。

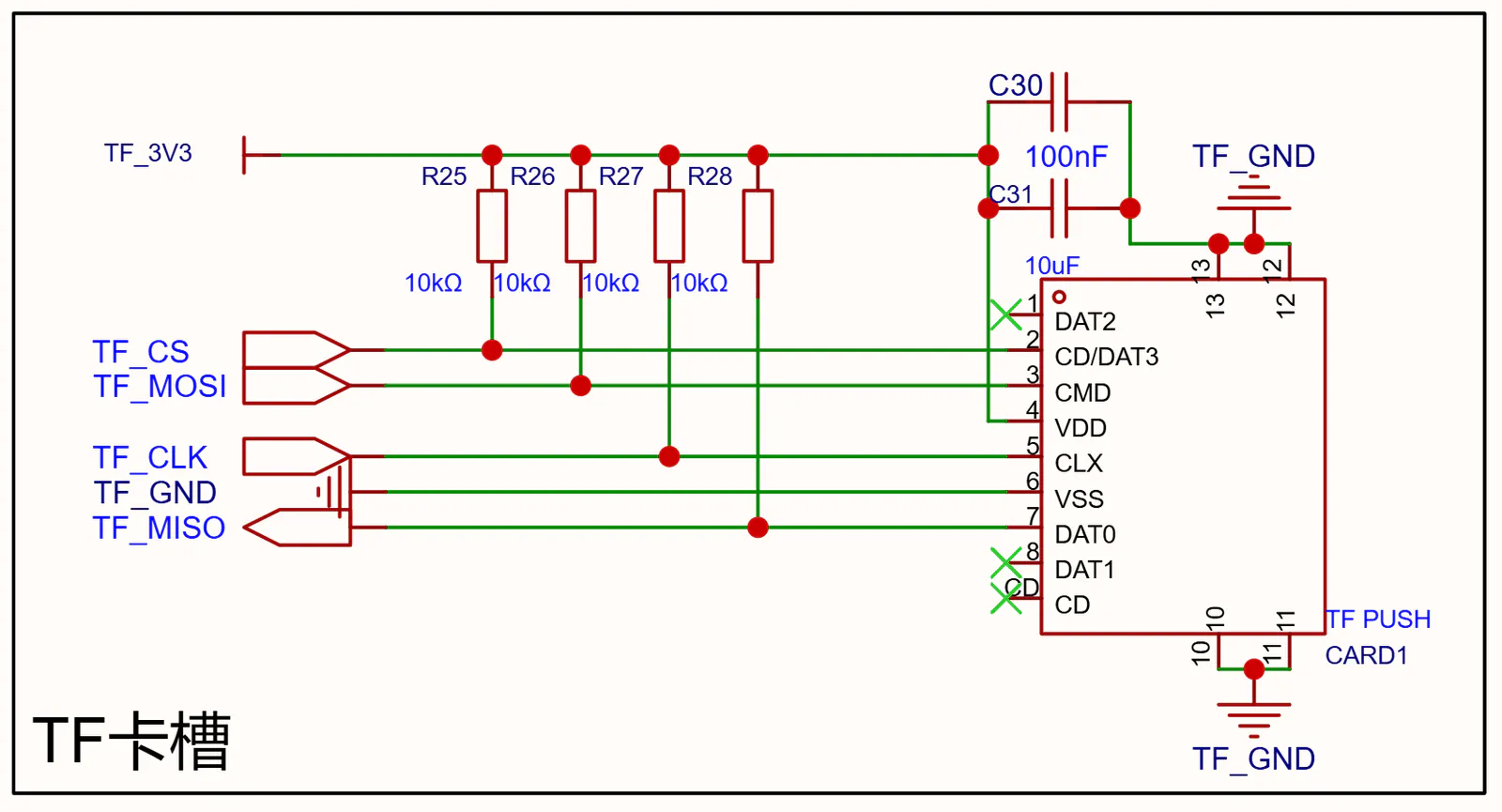

图2　从对应版本 EDA 工程重新导出的 TF 接口局部。卡座的 DAT3/CS、CMD/MOSI、CLK、DAT0/MISO 分别走 SPI 的四根信号。

功能	ESP32-S3 GPIO
TF 卡 CS / MOSI / CLK / MISO	11 / 12 / 13 / 14
快门按键，低有效	10
相机 D0～D7	16 / 38 / 15 / 39 / 41 / 40 / 42 / 21
相机 SDA / SCL / PWDN	17 / 18 / 46
相机 PCLK / VSYNC / HREF	45 / 48 / 47

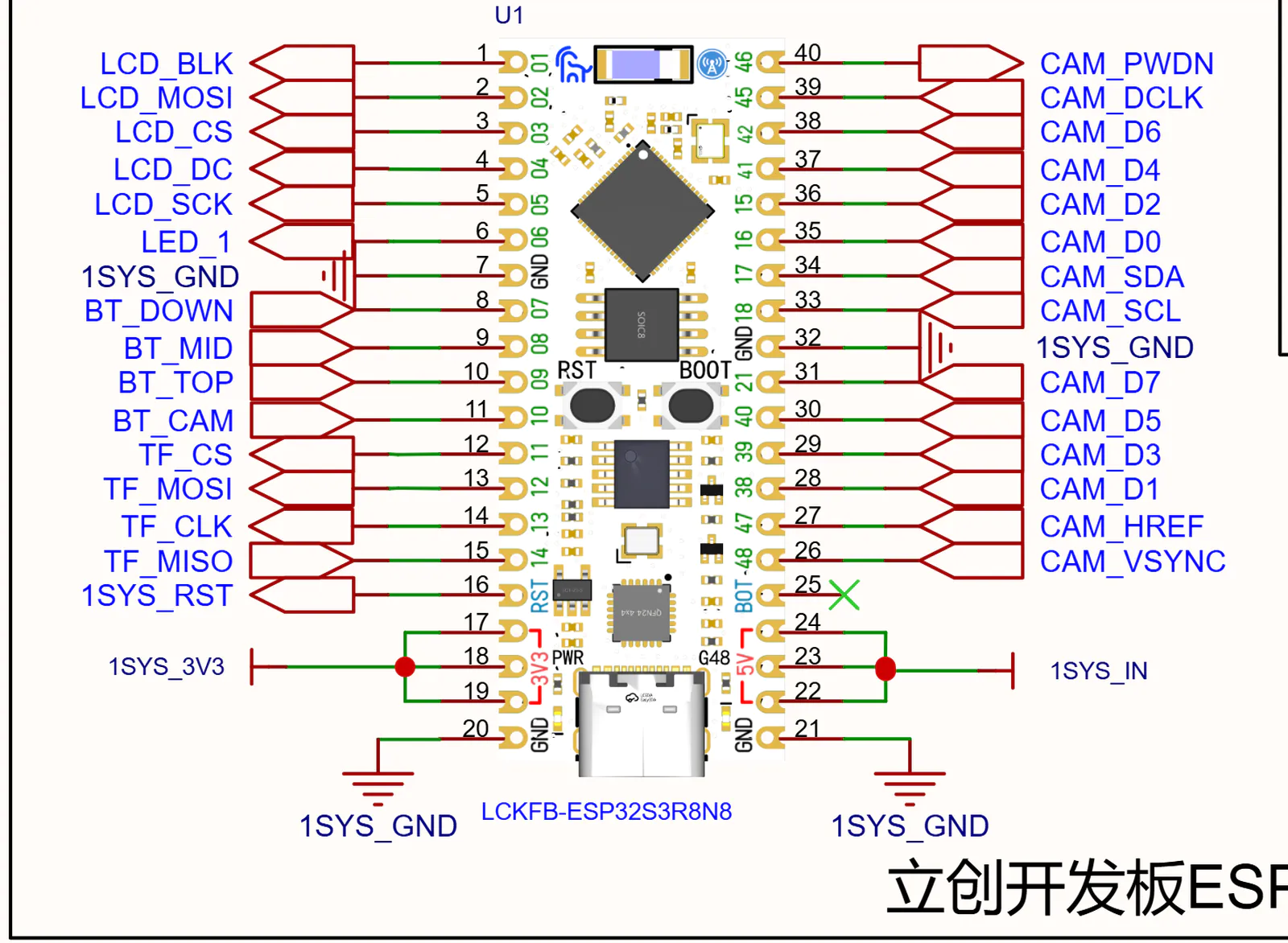

图3　主控连接图。黑色数字是排针物理序号，板上绿色标记才是 GPIO；例如 TF_CS 位于物理第12脚，却连接 GPIO11。

这是很容易照着图接错的一步。代码里填 GPIO11，不能因为图纸旁边印着“12”就改成 GPIO12。

相机接口也有一个前提。这里采用自带时钟的模组，工程把 pin_xclk 和 pin_reset 设为 -1。这不等于裸 OV2640、OV5640 可以省掉输入时钟；只有接口线序、电压和时钟来源都一致的模组，才适用这组配置。不要把常见 ESP32-CAM 的引脚表套过来。

TF 卡通过 ESP-IDF 的 SDSPI 驱动挂载到 /sdcard，先从 4MHz 开始。这个频率是初始配置，不是实卡速度或兼容性测试结论。完整初始化和错误处理在附件中，下面摘出与图纸对应的配置。

sdmmc_host_t host = SDSPI_HOST_DEFAULT();
host.max_freq_khz = 4000;
spi_bus_config_t bus = {};
bus.mosi_io_num = SD_MOSI; bus.miso_io_num = SD_MISO;
bus.sclk_io_num = SD_CLK;
bus.quadwp_io_num = -1; bus.quadhd_io_num = -1;
bus.max_transfer_sz = 4096;

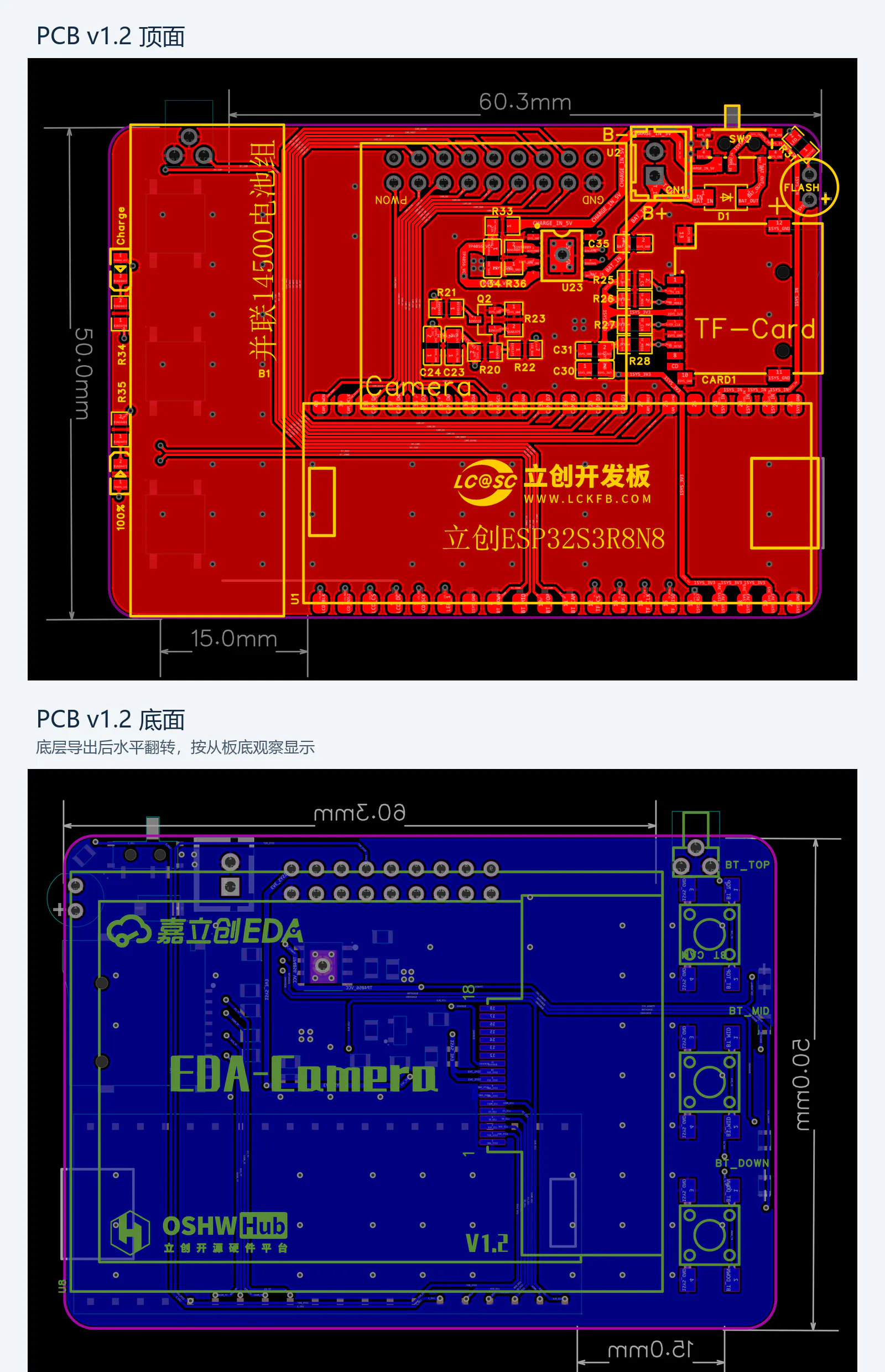

图4　同一 PCB 版本的顶、底面重新导出。底面已水平翻转为从板底观察，因此尺寸标注会反向；曝光提亮未改变连线。母图分别为4095×3072像素。

从板上看，TF 卡接口与主控排针之间仍有一段板级走线。遇到挂载失败，先核对卡座方向、供电和焊接，再查 SPI 引脚、片选以及文件系统格式。反复升高 SPI 时钟，不能替代这些检查。

本文不修改充电电路，也没有验证电池并联、充电电流和温升。存储程序通过验证，不能顺带证明这些硬件指标合格。

写了多少，就只能前进多少

Arduino-ESP32 的 File::write() 返回实际接收的字节数。这个检查原则同样适用于 ESP-IDF 的文件接口；本文固件用 POSIX write() 封装存储适配器，负值或0均转为写失败，正数按实际数量推进。请求4096字节，返回512，下一次就应从第512字节继续。若不检查返回值，后面的 close() 和一条 Saved 不会把缺失的3584字节补回来。

下面是完整工程存储核心中的实际循环。s 是文件接口适配器，data 和 len 是当前 JPEG 帧；每次最多请求4096字节。

while (r.written < len) {
  const size_t remaining = len - r.written;
  const size_t wanted = remaining < 4096 ? remaining : 4096;
  const size_t n = s.write(data + r.written, wanted);
  if (n == 0 || n > wanted) {
    s.closeWrite();
    r.code = Code::WriteFailed;
    r.cleanupFailed = !s.removeFile(r.tempPath);
    return r;
  }
  r.written += n;
}

这里没有把所有短写都判死刑。返回正数，说明至少推进了一段，可以继续；返回0才终止，避免卡故障时无限重试。返回值大于请求长度同样属于接口异常，必须拒绝。

写入前还检查空指针、长度上下限，以及 JPEG 的 SOI、EOI 首尾标记。这只是帧边界检查，不能代替 JPEG 解码，更不能证明照片曝光正确。

给照片一个正式名字之前，再查两遍

直接写 photo_00001.jpg 有个麻烦——写到一半失败，目录里仍会出现一个像正式照片的文件。相册可能把它展示出来，使用者看到缩略图或文件名，也容易误以为拍摄已经完成。

这里先创建 photo_00001.part。选名时同时检查同编号的 JPG 和 PART，任意一个存在就跳过，编号范围为00001～99999。名字用完明确返回 NAMES_FULL，不覆盖旧文件，也不死循环。

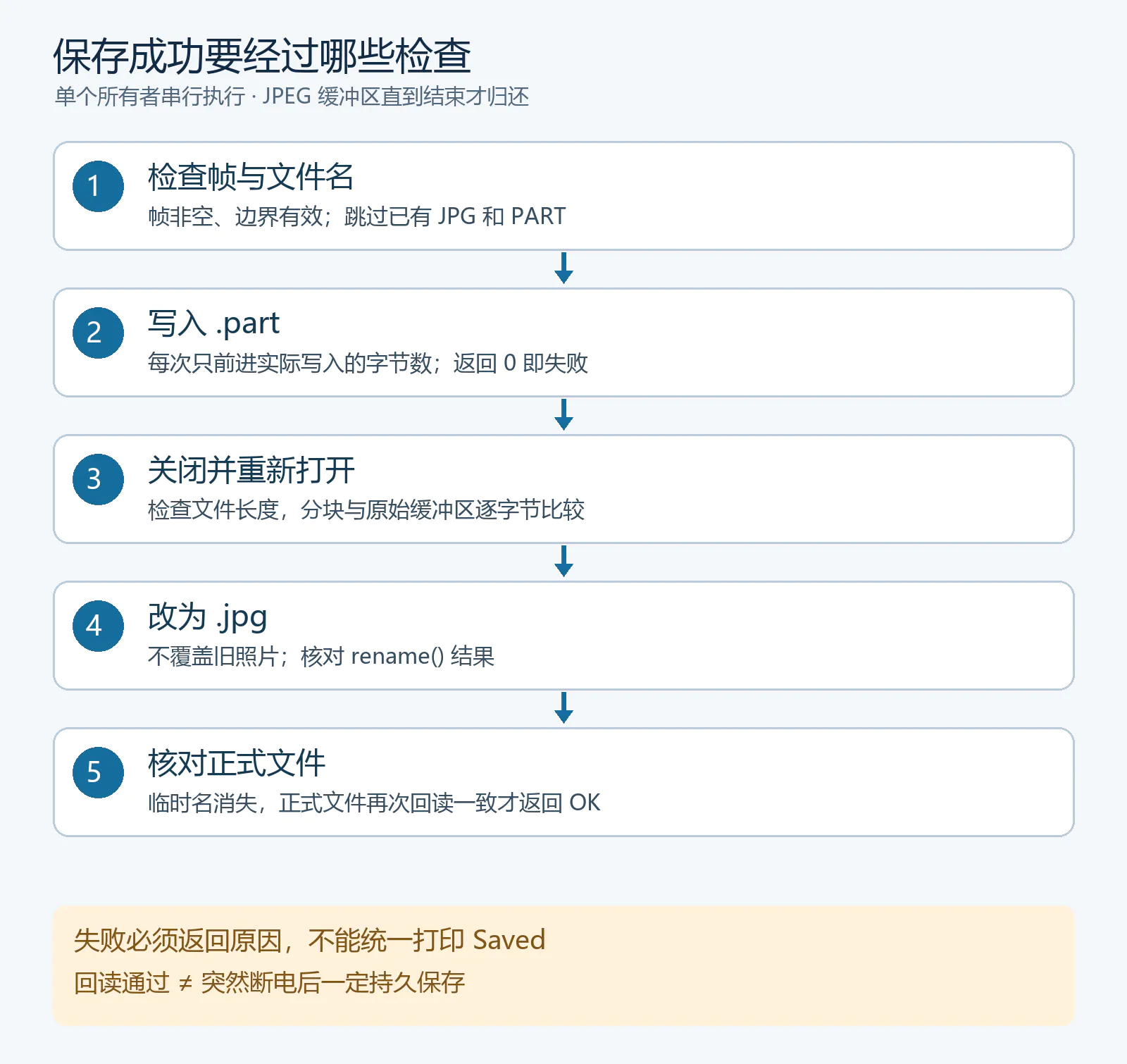

图5　新程序实际执行的检查顺序。这里的“提交”是应用层文件命名流程，不代表 FAT 获得了断电事务能力。

写满后，先 fsync()、关闭，再重新打开 PART。同步或关闭失败也拒绝通过后面的校验。核对长度后，每次读取最多512字节，与仍然持有的 JPEG 帧逐字节比较。只有完全相同才改为 JPG。

为什么不用一个 CRC 就结束？在一帧仍可留在 PSRAM 的前提下，逐字节比较能直接回答“读回来的内容是否与这帧相同”，不需要再讨论摘要碰撞。代价是延长了帧缓冲占用，并多读一遍文件。

正式改名后还要再查一次。以下代码与附件一致。

s.closeWrite();
if (!s.equalFile(r.tempPath, data, len)) {
  r.code = Code::ReadbackFailed;
  r.cleanupFailed = !s.removeFile(r.tempPath);
  return r;
}
if (s.exists(r.finalPath) || !s.renameFile(r.tempPath, r.finalPath)) {
  r.code = Code::RenameFailed;
  r.cleanupFailed = !s.removeFile(r.tempPath);
  return r;
}
if (s.exists(r.tempPath) || !s.equalFile(r.finalPath, data, len)) {
  r.code = Code::CommitUncertain;
  return r;
}
r.code = Code::Ok;
return r;

第二次回读，是为了不把 rename() 返回成功直接当成终点。只有临时名消失、正式文件的长度与内容再次一致，才报告 OK。结果不明时返回 COMMIT_UNCERTAIN，保留现场，不能一边显示成功一边删掉可能完整的照片。

如果删除 PART 失败，结果会带上 cleanup_failed=1。下次拍摄跳过该编号；程序不自动清除历史 PART，人工处理前应先备份并判断来源。

这些规则依赖一个共同前提——当前挂载文件系统正常，只有一个所有者操作它。exists() 与打开文件之间并不是天然的跨任务原子操作。以后恢复 Web 相册，保存、枚举、下载和删除都必须走同一个所有者或一致的互斥机制，不能只给保存函数加一把锁。

还有一条边界更重要。回读可能经过文件系统和卡内缓存；fsync()、关闭和 FAT 改名都不能证明突然拔电后文件一定持久存在。本文的 OK 表示本次挂载下两次读回均与当前帧一致，不表示完成了掉电可靠性认证。

故障要主动制造，不能等坏卡来配合

正常保存一次，很难证明错误路径写对了。测试程序把真实 SD 接口换成内存文件接口，让完全相同的 photo_commit.cpp 接受可控故障。

数据夹具长度为10007字节，内容确定，只加了 JPEG 首尾标记；它不是一张可解码照片。测试先让正常路径通过，再限制每次写入只接收1、7、511、512、4095字节，检查短写之后的偏移是否连续。

接着，在0～10006的每个字节偏移注入写入中断，检查是否错误地产生了正式 JPG、是否留下打开的句柄、旧文件是否被改变。其他分支还包括回读数据被改、文件被截断、改名失败、改名返回成功却没执行、正式路径数据损坏，以及临时文件删除失败。

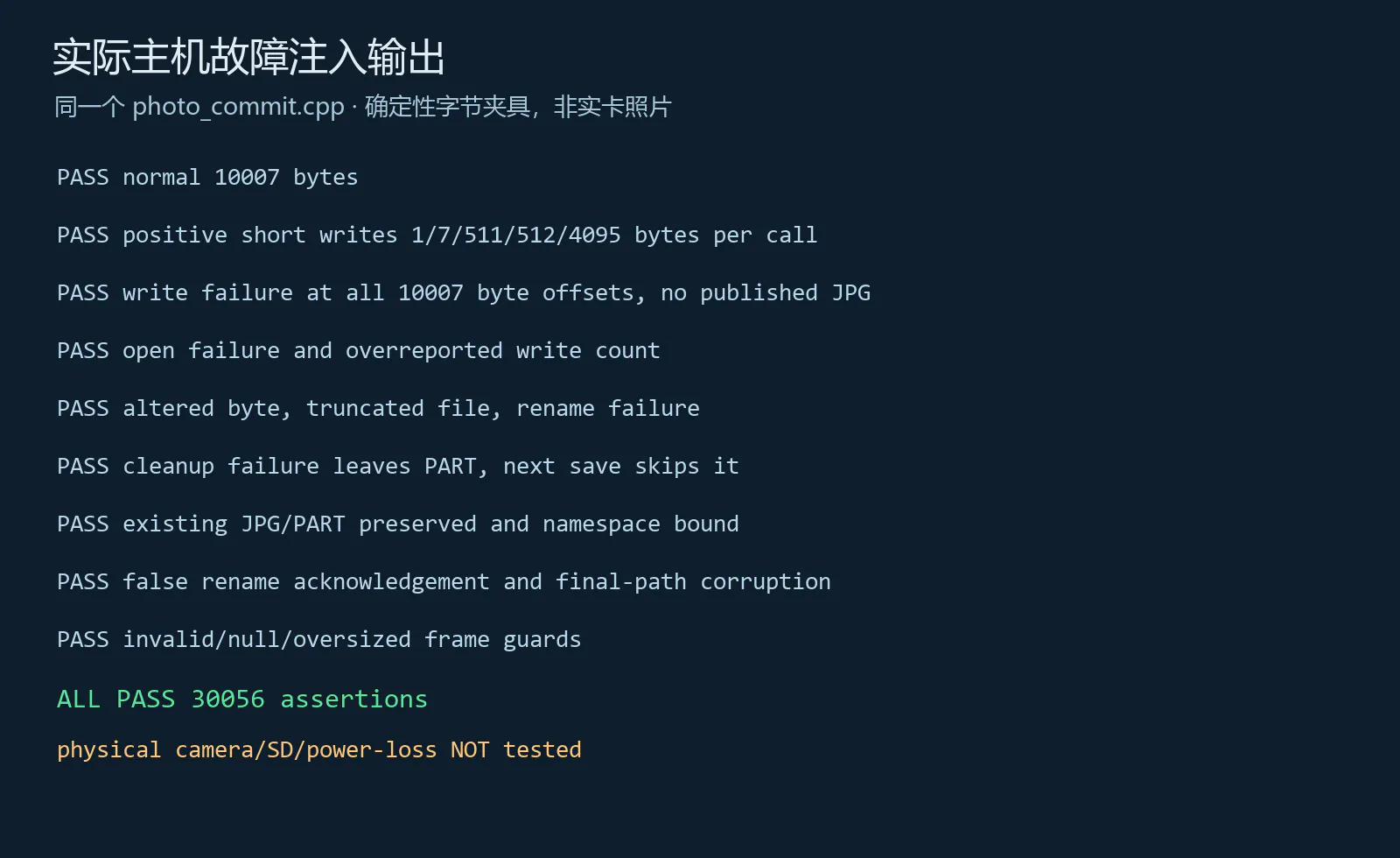

图6　真实运行输出，共通过30056个断言。它是主机文件接口故障注入记录，不是相机串口、实卡写入或断电测试。

完整 ESP32-S3 固件也已在 ESP-IDF 5.4.3 下实际编译、链接并生成镜像，应用镜像为396176字节，能放入配置的1MB应用分区。相机组件固定为2.0.16，JPEG组件固定为1.3.1；这些构建结果没有包含实体烧录或拍照测试。

这些结果证明的是存储核心在所列接口行为下的处理结果，以及固定环境下的目标构建情况。实体相机取帧、不同 TF 卡、供电波动和突然断电仍需要分别做台架验证，不能从主机测试数量推导出来。

把最小工程跑起来

源码包包含 src/main.cpp、存储核心、主机故障测试、固定构建配置和实际验证日志。固件完全独立编写，不要求修改显示库内部配置。

环境固定为 ESP-IDF 5.4.3、官方 esp32-camera 2.0.16。目标为 ESP32-S3，配置8MB Flash、OPI PSRAM；依赖与构建配置随源码提供。

安装并激活 ESP-IDF 5.4.3 环境，解压后进入 code 目录，先编译，再把 COMx 换为实际串口烧录。首次构建会由官方组件管理器获取固定依赖。先备份卡中资料，并使用本构建能够挂载的 FAT 文件系统；不把 exFAT 当作自动兼容。

idf.py set-target esp32s3
idf.py build
idf.py -p COMx flash monitor

打开串口后复位，只有看到 READY press shutter 才按 GPIO10 对应的快门。按住至少30ms，再释放；每次按下触发一帧。程序不配置屏幕，状态由默认 UART0 控制台以115200波特率输出。若开发板只引出了原生USB，应另接UART0或明确调整控制台配置后重新编译。

输出	先检查什么
PSRAM_MISSING	实际开发板、PSRAM容量与OPI配置是否匹配
SD_MOUNT_FAILED	供电、卡座、四根SPI信号、卡格式
CAMERA_INIT_FAILED	模组时钟、接口方向、SCCB与数据引脚
CAPTURE_FAILED / NOT_JPEG	取帧结果及格式，未进入写卡
WRITE_FAILED	实际写入数，保留错误结果，不显示成功
READBACK_FAILED	PART长度或内容与当前帧不一致
RENAME_FAILED	正式名字冲突或文件系统改名失败
COMMIT_UNCERTAIN	备份现场后检查两个路径，不立即重拍覆盖

帧缓冲从取到手一直保留到两次回读结束，随后才调用 esp_camera_fb_return()。这会让保存过程更慢，但此时最需要的是一个含义准确的 OK。等实体链路验证通过，再测耗时、调整分辨率和存储时钟，比先塞回一整套相册功能更容易定位问题。

完整源码与验证日志下载　ESP32相机存储最小工程1.1.0

资料与许可　硬件及实物照片采用 EDA-Camera 项目资料，署名 JasonYANG170、嘉立创EDA-莫工及EDA课程案例团队，实物拍摄致谢嘉立创EDA活动酱。项目和设计源文件 https://oshwhub.com/course-examples/camera ，项目页声明GPL3.0；图纸及照片的裁剪、缩放、底面翻转和曝光调整已在图注交代。程序接口对照乐鑫 ESP-IDF 5.4.3 与官方 esp32-camera 2.0.16，文中的 Arduino 写入返回值说明参照 Arduino-ESP32 2.0.17。本文独立代码与测试按MIT提供，不包含许可文本不完整的参考仓库源码。本文完成主机故障验证和目标构建核验，未做实体拍照、实卡兼容性和掉电测试。
