「看得见的声音」——小学科学《声音的变化》物联网可视化教学教具

一、项目缘起：解决一个教学难题

小学科学《声音的变化》一课，需要让学生理解：声音是由物体振动产生的，声音的强弱（响度）对应振动的幅度（振幅）。

传统教学靠"敲钢尺、听声音"，学生听得到、却"看"不到振动。我一直想做一套教具：

• 让振动和声音变成屏幕上看得见的波形；
• 老师上课时能在大屏上演示，全班一起看；
• 学生能记录数据（本次振动的最高、最低、幅度），理解"幅度大→声音响"。

于是有了这台基于行空板K10的物联网可视化教学教具。

二、作品功能

一句话：行空板当"采集器"，电脑大屏当"显示器"，声音和振动都"看得见"。

四、设计原理

1. 振动值怎么算

加速度计输出 X、Y、Z 三轴加速度，合成总加速度：

总加速度 = √(X² + Y² + Z²)

静止时总加速度 ≈ 1000（1个重力g）。去掉重力后就是振动：

振动值 = 总加速度 − 1000

静止时振动值≈0，振动时振动值上下摆动，摆动越大振动越强。

2. 声音值怎么算

模拟麦克风静止时输出约1.65V（对应ADC读数2048）。去掉直流偏置：

声音值 = 模拟口读数 − 2048

有声音时声音值围绕0上下摆动，摆动越大声音越响。

3. 物联网大屏

行空板连 WiFi → MQTT 连接 SIoT → 把振动值、声音幅度发到指定主题 → Mind+ 可视化面板订阅主题，画成折线图。

主题：siot/振幅波（振动）、siot/音量波（声音）

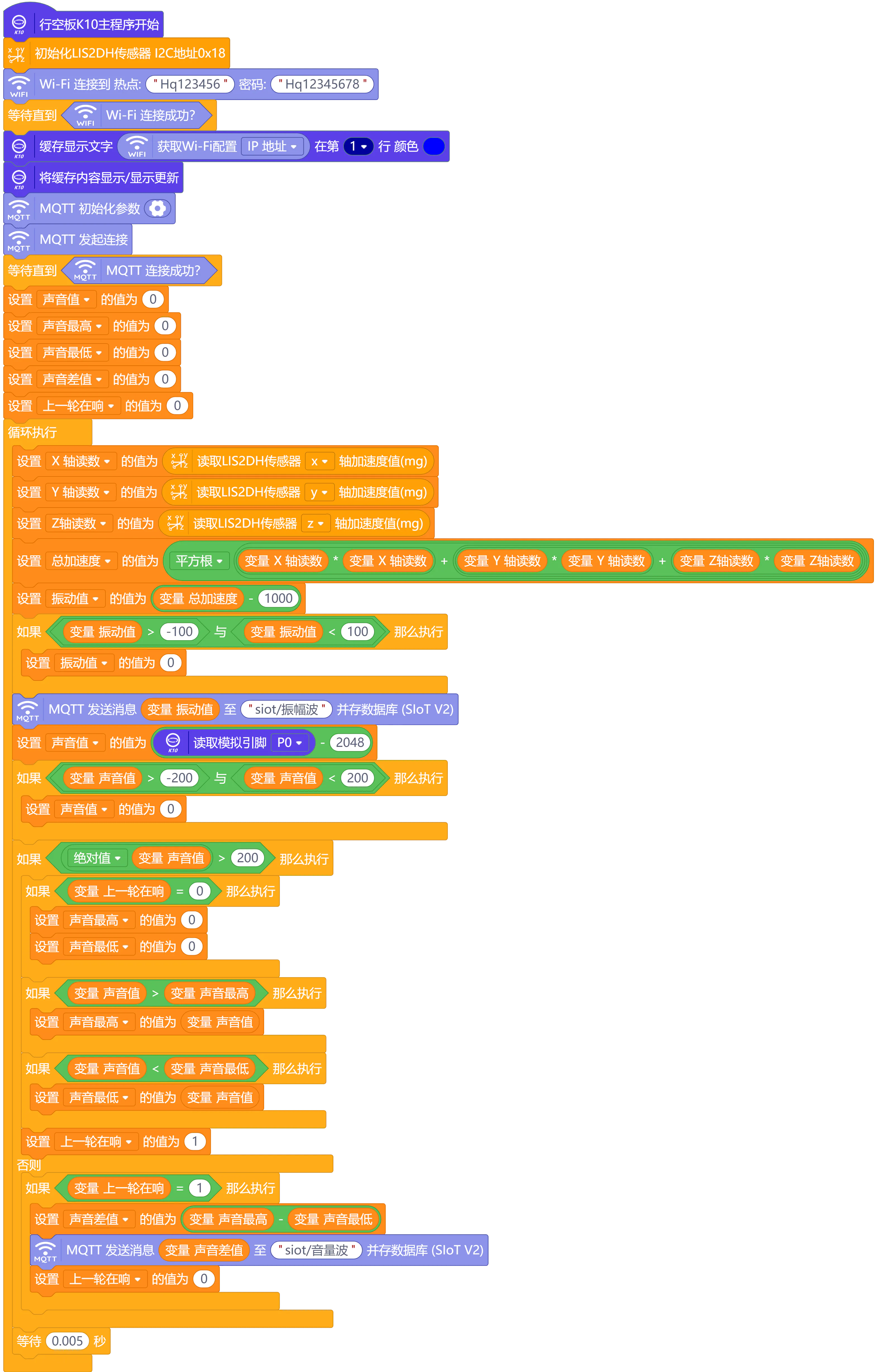

五、程序设计（Mind+ 图形化编程）

采用 Mind+ 上传模式 + 行空板K10，全程中文变量名，小学生和老师都能照着搭。

变量

• 振动：X轴读数、Y轴读数、Z轴读数、总加速度、振动值
• 声音：声音值、声音最高、声音最低、声音差值、上一轮在响

核心逻辑

初始化：  初始化LIS2DH传感器  WiFi连接（WiFi名/密码）  MQTT初始化 + 发起连接  屏幕提示"数据已发送大屏"  声音变量设0循环执行：  ── 振动采集 ──  读X/Y/Z三轴  总加速度 = √(X²+Y²+Z²)  振动值 = 总加速度 − 1000  如果 -100 < 振动值 < 100，则 振动值 = 0（消噪）  MQTT发送 振动值 至 "siot/振幅波"  ── 声音采集 + 幅度 ──  声音值 = 读取模拟引脚P0 − 2048  如果 -200 < 声音值 < 200，则 声音值 = 0（消噪）  如果 |声音值| > 200，则（有声音）：      记录本次声音最高、最低值  否则（声音结束）：      声音差值 = 声音最高 − 声音最低      MQTT发送 声音差值 至 "siot/音量波"  等待 0.005 秒

教师版：行空板只采集+发送，大屏显示一切，程序简洁。 学生版：行空板屏幕显示本次"最高/最低/差值"，数值停在屏幕上让学生记录，第二次振动才更新。

六、调试中踩过的坑（对新手很有用）

1. 压电传感器"不敲也乱跳" → 它同时拾取空气声波和固体振动。改用 LIS2DH 加速度计，从硬件上解决。
2. 波形像"柱子"不像曲线 → 是给振动值套了"绝对值"，把负半周翻到正半周了。去掉绝对值，波形就正常了。
3. 屏幕画滚动曲线卡顿 → 行空板小屏刷新性能有限，画大量点硬件跟不上。改用"只记录数值"或"大屏画波形"。
4. 静止时最低值是负的 → 静止噪声超过了阈值。把消噪阈值从 ±150 调到 ±200，噪声被滤掉。
5. 波形冲出屏幕 → 用"限幅"把画线值掐在固定范围内，或调大映射范围。
6. 声音差值老是0或1 → 把"声音最高 = 声音最低"（等号判断）误当成减法了，改成减号"-"就对。
7. 映射很重要 → 用 Mind+ 的"映射"积木，把传感器数值换算成屏幕坐标，波形自动居中缩放。

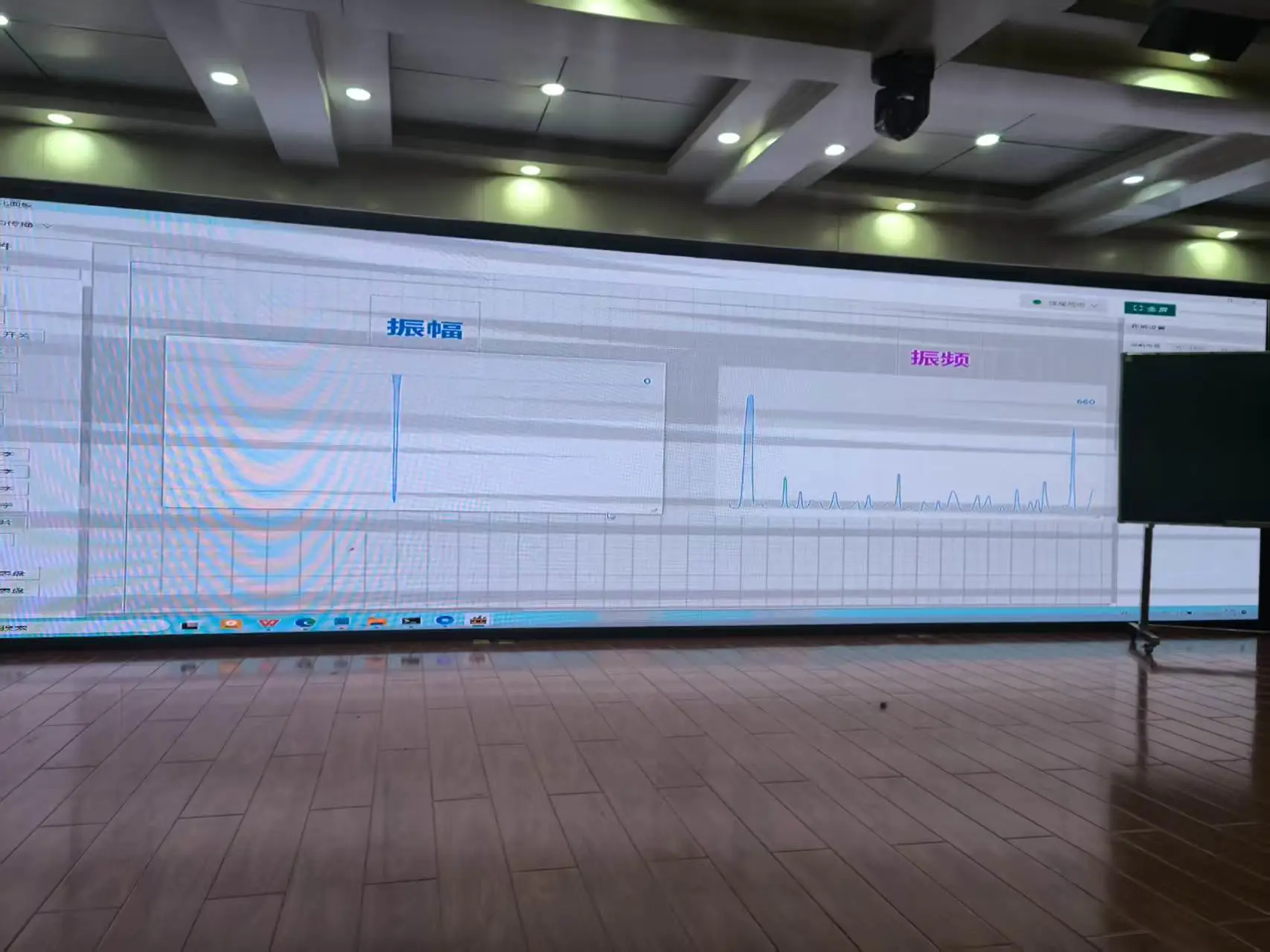

七、效果展示

• 敲钢尺 → 大屏振动波形明显跳动；
• 说话 / 敲水杯琴 → 大屏声音幅度步步升高；
• 学生能直观看到"敲得重→波形幅度大→声音响"，呼应课本知识点。

八、总结与拓展

这套教具用一块行空板K10 + 两个传感器，把抽象的"声音是振动、响度对应振幅"变成了看得见、可比较的波形和数据，非常适合小学科学课堂演示。

可拓展方向：

• 加"声音分贝"换算，显示更直观的响度数值；
• 换成温度、光照传感器，变成"热水降温""光强变化"等探究实验；
• 行空板屏幕版用于学生分组记录，大屏版用于教师演示，一套硬件两种用法。

附：参考资料

• 行空板K10 官方资料与 Mind+ 图形化编程：DFRobot / Mind+ 官网
• 参考学习：DF创客社区《基于行空板K10的物联网可视化应用——探究热水降温规律实验》
• 传感器：DFRobot SEN0224（LIS2DH）加速度计、MP23ABS1 麦克风模块数据手册

附教师版和学生两版本代码
