ESP8266加热台读温不准先查双量程采样

加热板已经烫了，屏幕上的温度却还像没睡醒；好不容易进入高温段，数字又开始一格一格地跳。遇到这类现象，直接拧 PID 参数，很可能只是在替采样电路收拾残局。

把温控链拆开看，会遇到两个容易混淆的量。一个是给 NTC 分压供电的 3.3 V，另一个是 ESP8266 ADC 约 1 V 的有效输入满量程。它们在同一张图里，却不能在公式里互相替代。再加上一颗模拟开关，单路温度输入其实有两种增益。

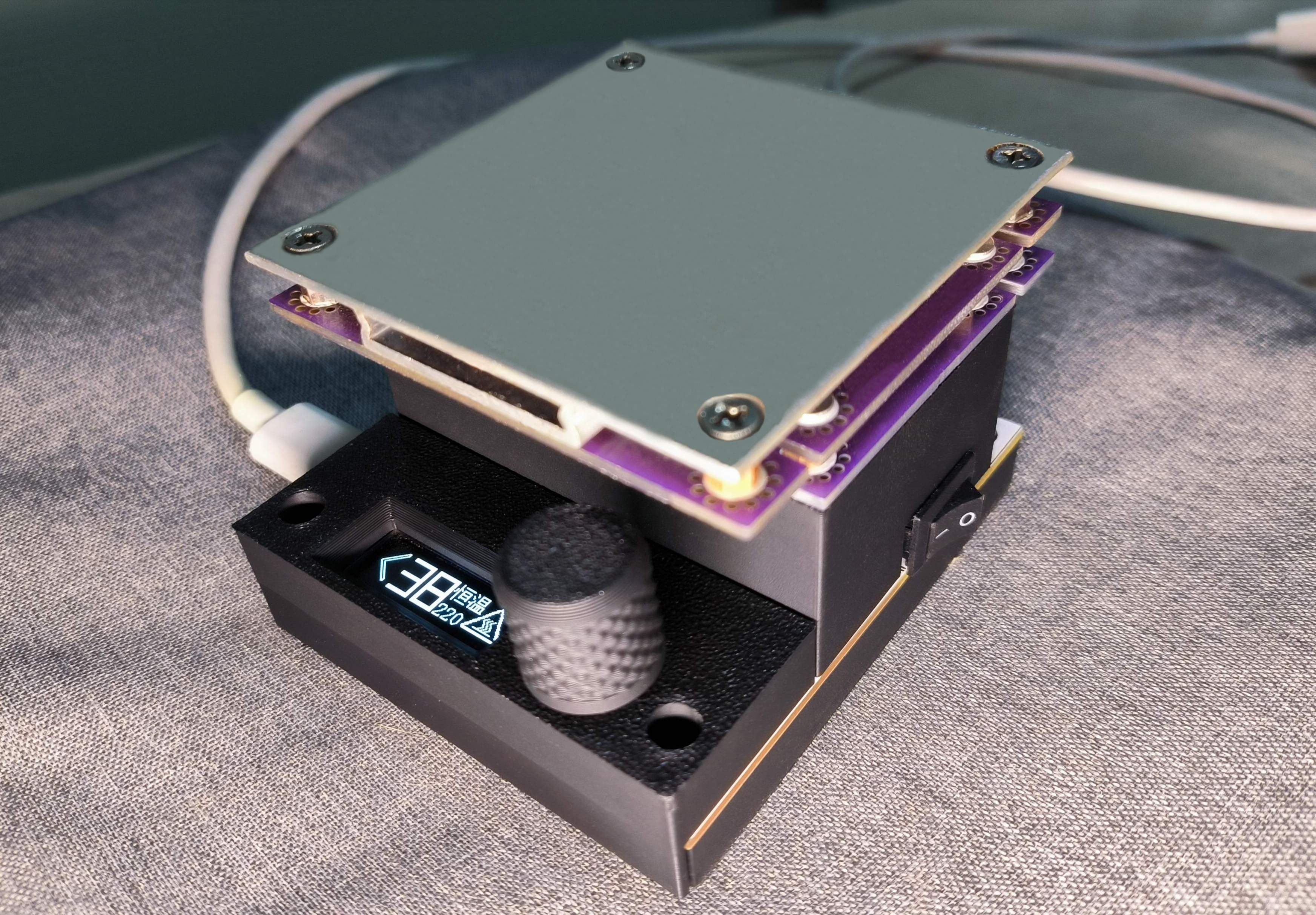

图1　加热台的结构外观。探头测到的是安装位置的温度，屏幕数字与板面温度之间还隔着热接触、量程与校准。

先沿着探头把两条路找出来

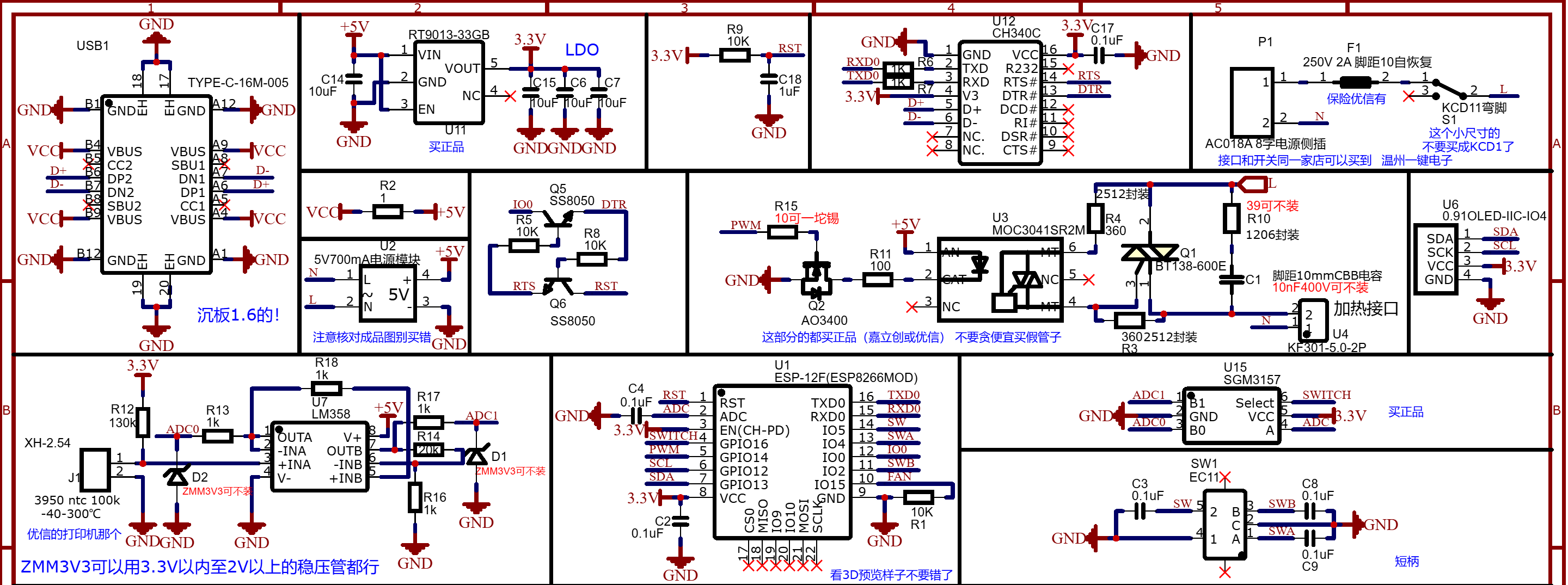

图2　从嘉立创 EDA 导出的电路区。工程条目名为 V1.4，图纸内部标题栏标为 REV 1.1，两者分别记录，不混称为同一个版本号。

NTC 接在 J1，标称 25℃时 100 kΩ、B 值3950。R12 为130 kΩ，上端接3.3 V，下端与NTC组成分压节点。温度升高，NTC阻值下降，节点电压也跟着下降。

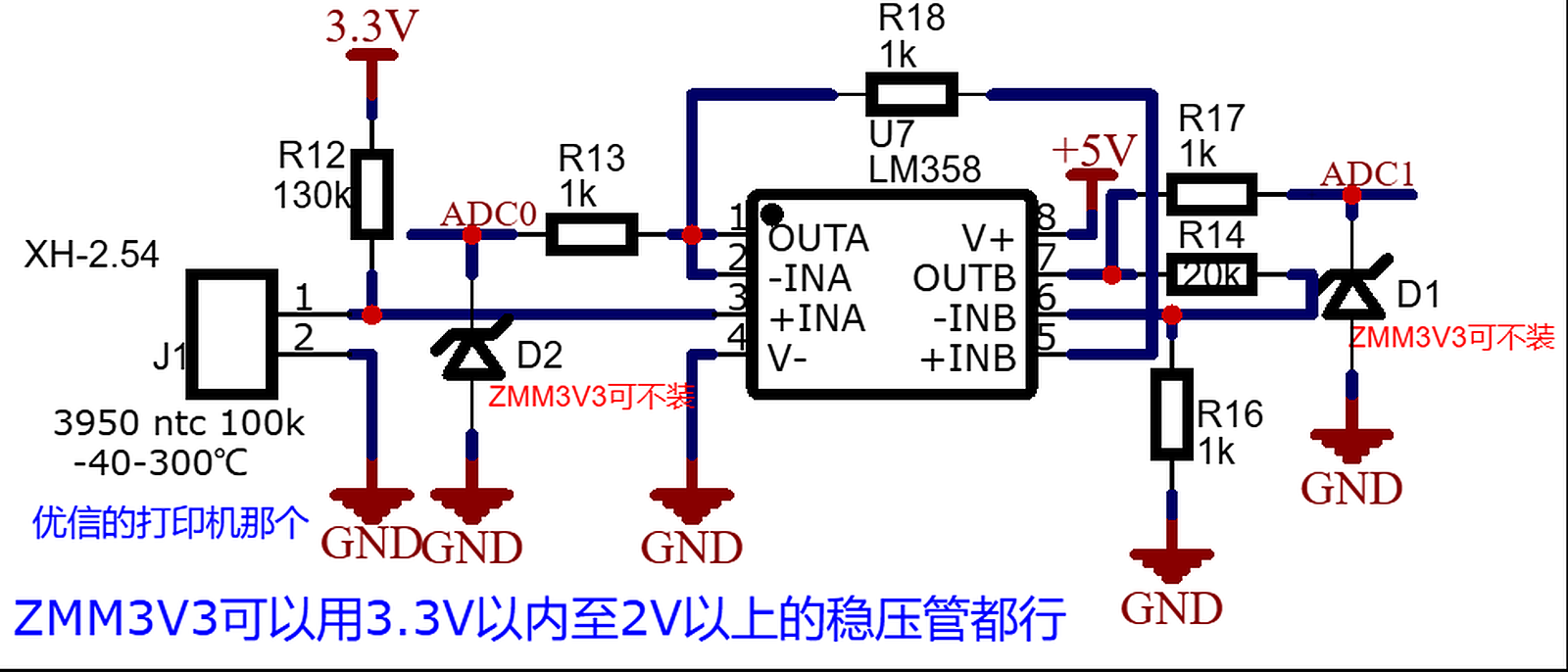

图3　U7 的 A 路构成跟随器，输出经 R13 到 ADC0；B 路由 R14、R16 设定增益，输出经 R17 到 ADC1。

这里不能把 LM358 简写成“缓冲一下送 ADC”。A 路输出反馈到反相端，形成近似1倍跟随。B 路同相输入接前级输出，反馈电阻为20 kΩ，对地电阻为1 kΩ，因此理想闭环增益是：

G = 1 + R14 / R16
  = 1 + 20k / 1k = 21

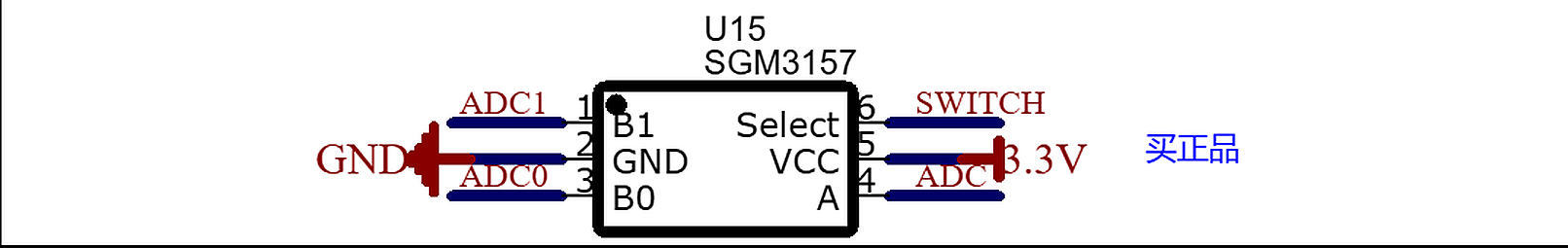

ADC0 和 ADC1 也不是两颗 ADC 的输入。它们分别接到 U15（SGM3157）的 B0、B1，公共端 A 才接到 ESP-12F 的 ADC 引脚。选择端 SWITCH 接 GPIO16。软件需要同时知道读数和所选通道，只保存一个整数不够。

图4　两条模拟路径共用一个 ADC。通道切换后必须留出经过验证的建立时间，切换瞬间的读数不能混入温度滤波。

25℃这个点已经越过有效量程

按 ESP8266 官方接口说明，TOUT 外部采样的单位为1/1023 V，对应10位、标称约1 V量程。官方硬件问答也明确说明，输入大于1 V可能得到异常结果。不能把带外部分压的开发板 A0 规格直接套到 ESP-12F。

在理想器件条件下，25℃时的分压节点电压为：

Vntc = 3.3 × 100k / (130k + 100k)
     ≈ 1.435 V

1.435 V 已超出有效测量范围。这不是把软件参考电压改成3.3 V就能解决的问题，也不能把满量程读数硬算成一个“正常室温”。图中可选的3.3 V稳压管并不是1 V量程限制器。

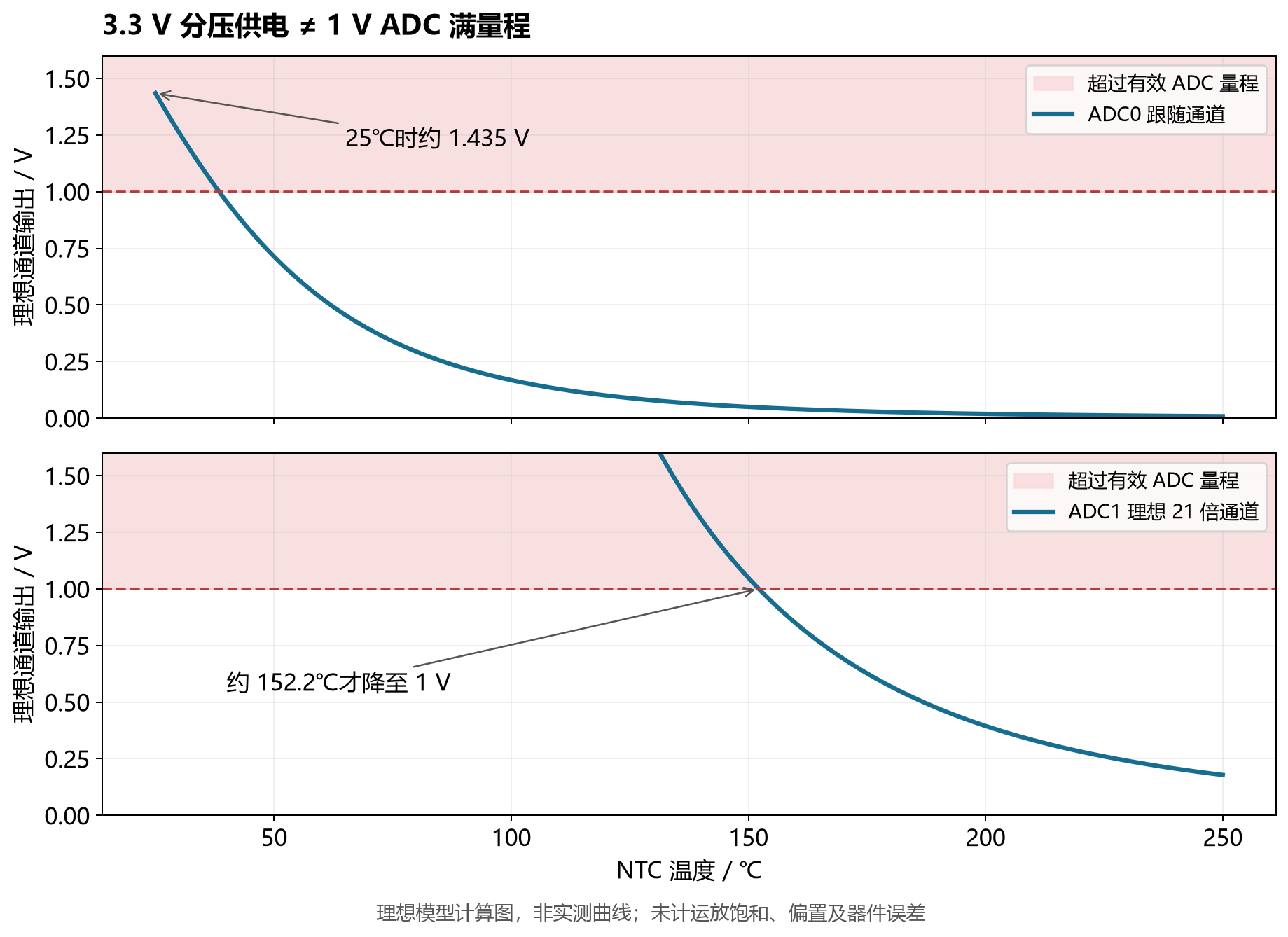

图5　依据130 kΩ、100 kΩ/B3950计算的理想模型，非实测曲线。红色区域只表示超出ADC有效量程，不能理解成运放实际仍能线性输出那么高的电压。

按同一模型，ADC0 约在38.4℃以上才降到1 V以内；ADC1 则要到约152.2℃以上才进入1 V以内。这解释了双量程的用途：低温时使用跟随通道，高温时分压电压很小，放大后能多占一些 ADC 码位。

表格只是理想量化结果，不是精度承诺。高温段如果一直走 ADC0，200℃附近只剩约19个码位，读数跳动很容易被温度公式放大。走 ADC1 可以改善量化利用率，同时也会放大运放偏置和增益误差，不能只看“21倍”就宣布测量更准。

冷态超量程也暴露出复现边界：当前连接不能直接提供完整的室温闭环测量。若要覆盖室温到高温，需要重新设计分压/量程或使用适合的外部ADC，并同步校准。本文保留现有电路作分析对象，不提供绕过测量有效性检查的冷态强制加热程序。

先还原分压电压，再反算温度

换算顺序应固定下来：ADC码值 → ADC输入电压 → 除以所选通道增益 → NTC阻值 → 温度。3.3 V只出现在分压反算，1 V才用于ADC码值换算。

Vadc = count / 1023 × 1.0 V
Vntc = Vadc / G
Rntc = 130000 × Vntc / (3.3 - Vntc)
T = 1 / [1/298.15 + ln(Rntc/100000)/3950] - 273.15

附件中的 decode_adc() 按这条链编写。以下是核心实现；完整函数另有通道、数值和分母检查。

if not settled:
    raise ValueError("sample invalid after channel switch")
if type(count) is not int or not 4 <= count <= 1019:
    raise ValueError("invalid, near-rail or overrange ADC code")
sensor_v = count / 1023.0 * full_scale_v / channel.value
r = 130_000.0 * sensor_v / (3.3 - sensor_v)
inverse_k = 1 / 298.15 + log(r / 100_000.0) / 3950.0
return 1 / inverse_k - 273.15

例如，选择 ADC1、读到404，理想模型得到约199.97℃。若误按 ADC0 解释，同一个整数会被换算成另一段温区。通道状态丢失，滤波算法再复杂也救不回来。

from qfhp_control import Channel, decode_adc

t = decode_adc(404, Channel.ADC1, settled=True)
print(f"{t:.2f} C")  # 理想向量约 199.97 C

4～1019是示例留下的近轨保护区，并非器件规定的故障阈值。接近0或满量程应先判无效，但单凭这一个数字，不能断言一定是断线、短路还是越量程。还需要结合通道、前端电压和硬件诊断。

量程切换也应有回差。例如在高增益输出留有余量时才切入，接近其上限时退出；阈值需用实际增益、偏置与噪声确定。切换后先等待建立，再收集有效样本，最后更新滤波器，避免把两个量程的原始码值直接平均。

失效读数不能继续沿用旧功率

探头掉线以后，最糟糕的行为是界面停在最后一次正常温度，功率输出继续保持。离线示例用 FaultLatch 演示另一种处理：未使能、采样无效、样本超时或超温时命令归零，故障被锁存；后来出现正常读数也不会自动解除。

from qfhp_control import Channel, FaultLatch

guard = FaultLatch()  # 初始不使能
guard.reset()         # 离线演示人工使能动作
ok = guard.command(0.4, 404, Channel.ADC1,
                   settled=True, age_s=0.1)
bad = guard.command(0.4, 404, Channel.ADC1,
                    settled=False, age_s=0.1)
print(ok, bad, guard.tripped)  # 0.4 0.0 True

示例默认0.5秒超时、260℃阈值，仅用于验证分支，不是加热台的安全定值。实际工程还需限制复位条件，独立处理探头脱离热源、功率器件短路等软件无法可靠识别或切断的故障。把功率上限设为95%，也不能代替保护。

MOC3041决定了调功不能随便套PWM

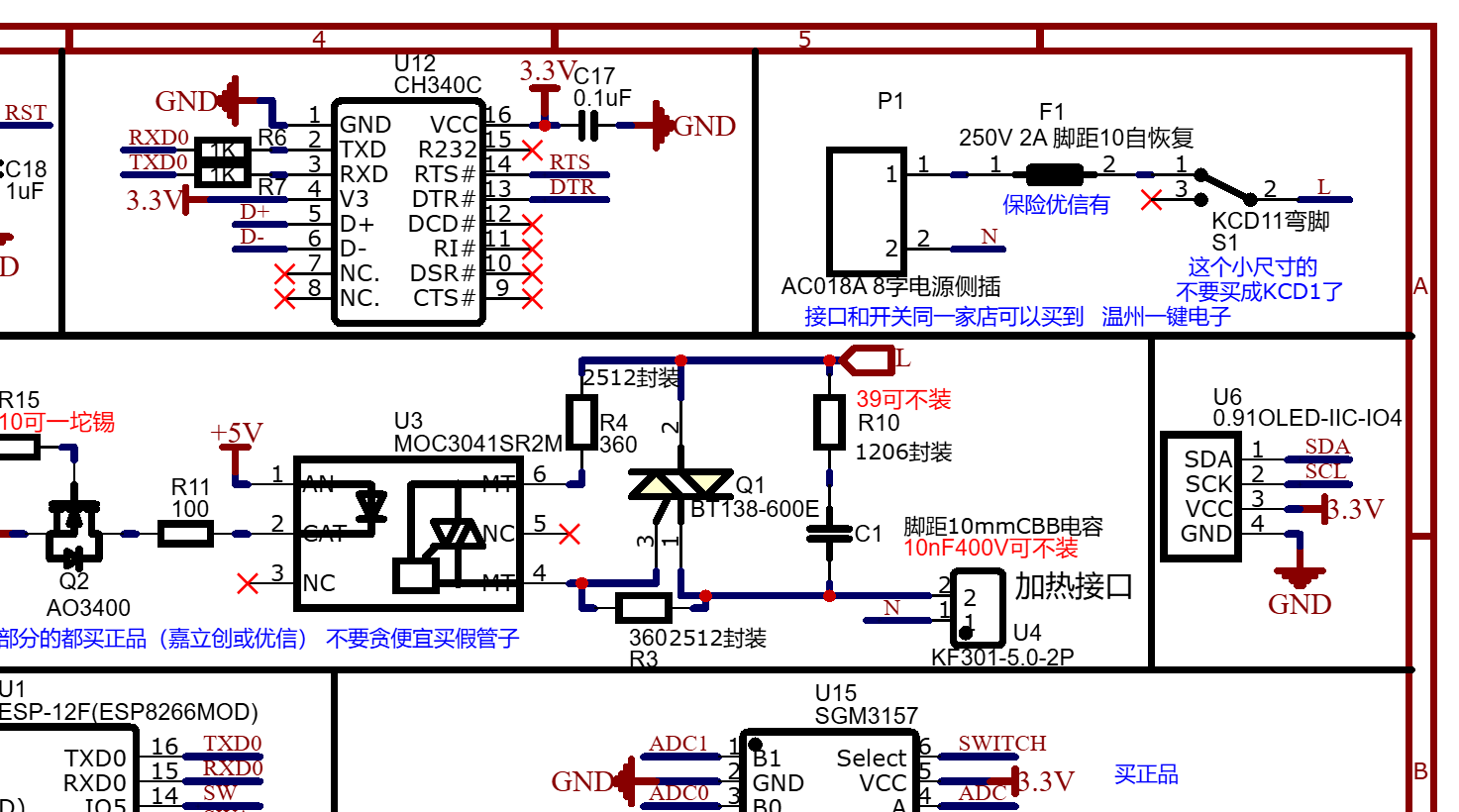

图6　MOC3041SR2M 是过零型光耦可控硅驱动器。BT138负责负载电流，光耦承担触发接口，两者的额定值不能互相替代。

过零型驱动会在合适的电压过零区域触发。可控硅导通后也不会因为GPIO立刻变低就马上关断，而要等负载电流降到维持电流以下。因此，通用高频PWM的占空比不能直接当成这里的负载功率，任意相位触发的算法也不能原样套用。

对于热惯性较大的电阻性负载，可以研究较慢时间窗的通断比例。若采用整周分配，还要保证正负半周配对，并核实同步和触发时序。当前图纸未显示送给MCU的零点检测输入，下面只生成离线分配表，不是可直接输出GPIO的驱动。

from qfhp_control import cycle_plan

plan = cycle_plan(0.25, cycles=100)
print(len(plan), sum(plan))  # 100个整周位置，25个安排为开

在50 Hz下，100个整周是2秒。这个计算说明时间比例的含义，并不保证真实负载恰好得到25%功率；电网电压、负载特性、触发延迟及散热仍需验证。先把测量和执行量的含义校准，再讨论PID参数，调参才有可靠对象。

顶底面一起查采样的邻居

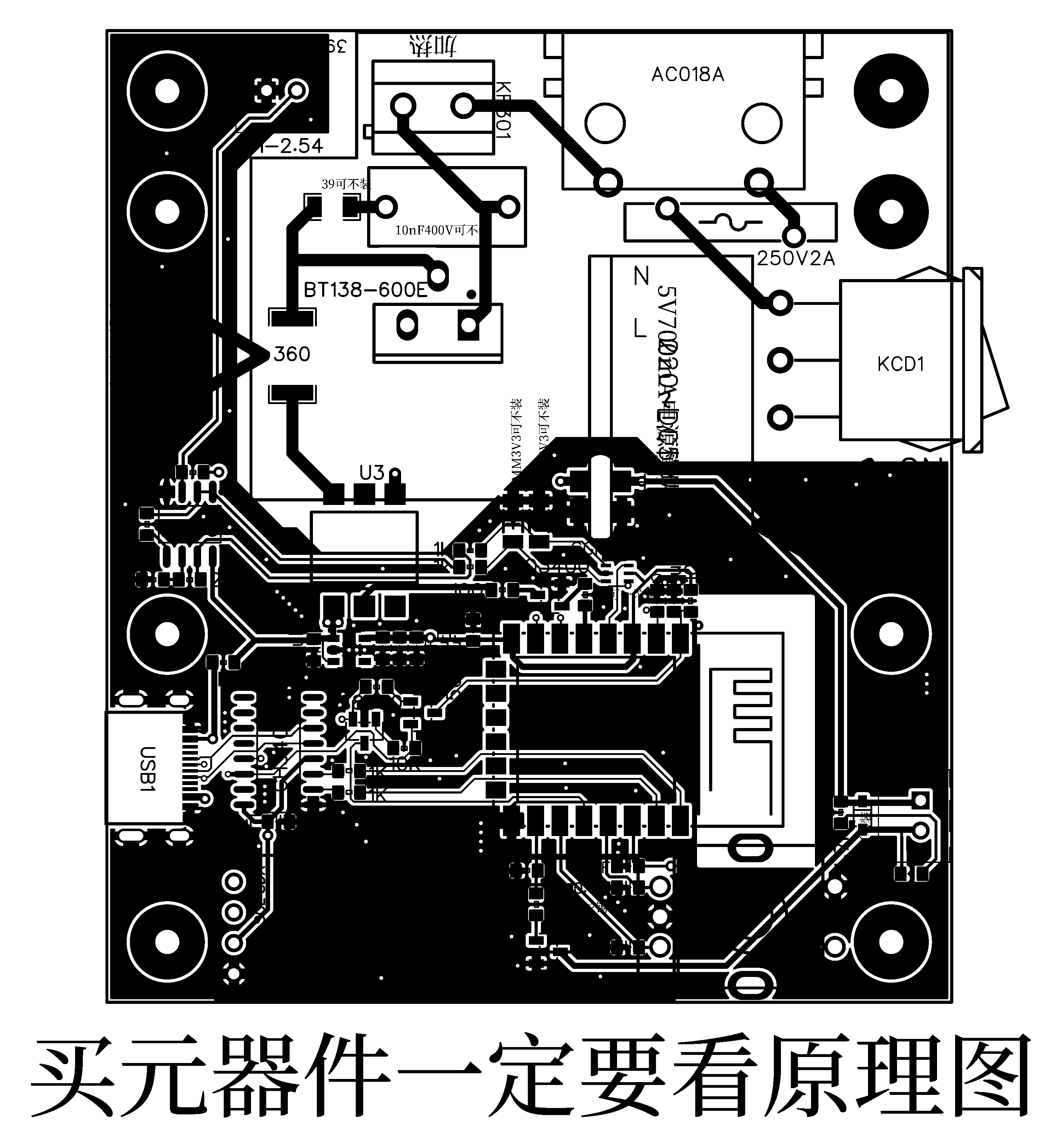

图7　同一工程的PCB顶面。功率区、运放和ESP-12F位置需与原理图一起检查。

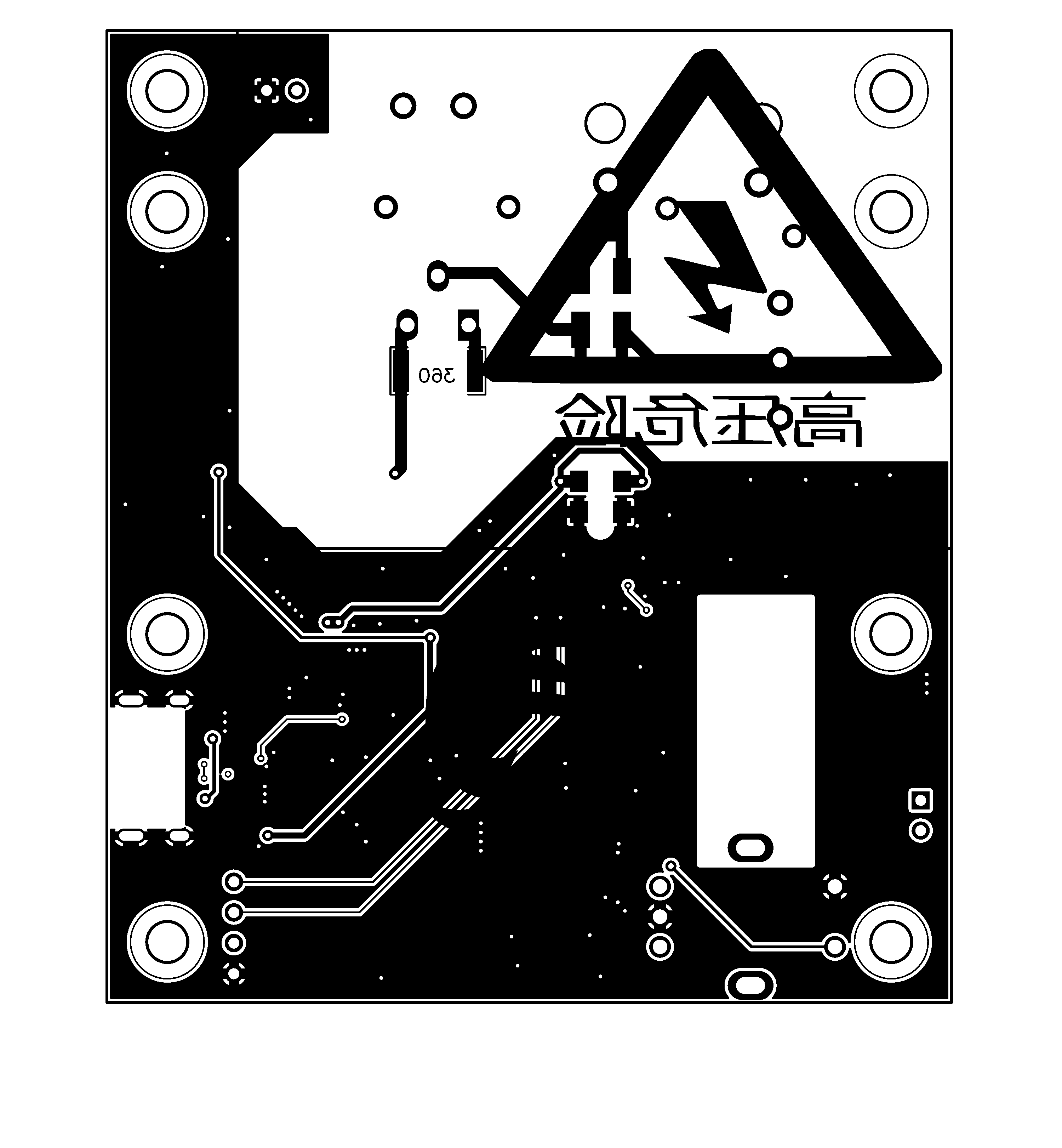

图8　PCB底面。顶面看似绕开的回路，底面仍可能靠近采样通道。

温度噪声排查可以从三个邻居入手：可控硅的大电流回路、ESP8266的供电瞬态、风扇启停回流。分别记录静态输入、网络活动和风扇动作下的ADC数据，才容易区分热变化与电气干扰。量程、时间戳与原始码值应一起记录，便于重算。

EDA数据的只读解析得到129条TRACK、106个VIA、8个安装孔和1条板框轨迹，能追踪到 L、N、SW、ADC0、ADC1等网络。这些是连接关系依据，不能代替ERC/DRC，更不能从截图像素直接推导爬电距离。F1、光耦、可控硅、接口及外壳的实际额定值仍需单独核实。

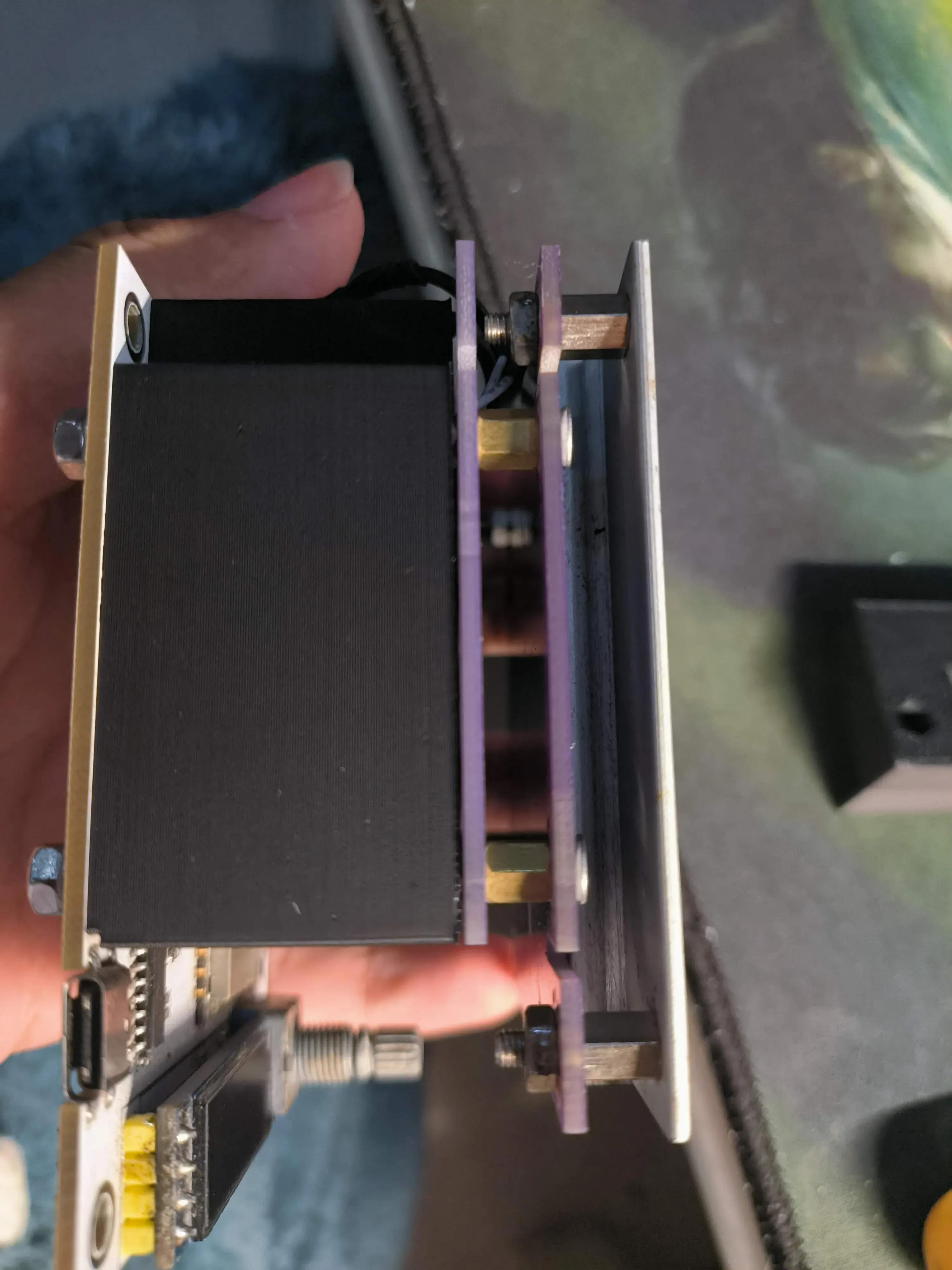

图9　结构层叠关系。照片显示加热板、间隔层与底座的位置，不能据此确认探头接触质量；这仍需实物核对。

不接加热负载也能先验证什么

解压文末 qfhp-control-v1.1.0.zip，在Python 3.12下运行 python validate_qfhp.py。无需第三方库，也不会访问GPIO或驱动硬件。

固定向量验证结果如下：ADC0的542回算约60.00℃；ADC1的867、404、182分别回算约160.01℃、199.97℃、250.14℃。脚本同时检查冷态超量程、非法码值、未建立样本、超时、超温和非有限数输入，验证故障锁存不会被下一次正常读数自动清除。

这些结果证明的是模型和软件分支一致，不代表实体温度精度。实际校准仍需覆盖所用温区，并分别识别运放增益/偏置、NTC参数与安装造成的误差。室温越量程问题未解决以前，不应据此宣称完成全温区闭环设计。

温控调试最值得先做的工作，是让每一个温度数字都能回答三个问题：来自哪条通道、是否处在有效量程、距现在过去了多久。这三件事确定以后，PID才有机会把温度调稳。

资料与验证范围

• 工程与装配图片取自启凡科创 QF-HP，图纸署名之渝。项目 https://oshwhub.com/dhx233/pcb-heng-wen-jia-re-tai 。使用工程条目 V1.4 的原理图和PCB，图纸标题栏 REV 1.1；未混用V2.0采样电路。
• 工程、照片及其裁剪图按 CC BY-NC-SA 4.0 保留归属、非商业和相同方式共享条件，协议 https://creativecommons.org/licenses/by-nc-sa/4.0/ 。本文相关改编内容采用同一协议；独立Python代码另附MIT许可。
• EDA图重新导出后裁剪与保真锐化，未改连线、丝印或数值。图5由本文独立计算生成，非测量波形；装配照片用于结构说明。
• ESP8266官方ADC说明 https://docs.espressif.com/projects/esp8266-rtos-sdk/en/latest/api-reference/peripherals/adc.html ，硬件问答 https://docs.espressif.com/projects/esp-faq/en/latest/hardware-related/hardware-design.html 。光耦官方资料 https://www.onsemi.cn/products/standard-products/optocouplers/photo-triac-drivers/moc3041m 。
• 已完成电路连接分析、模型计算与离线软件验证，未进行市电通电、实体温度标定、温升、波形、耐压或整机安全认证。附件不包含可烧录固件或市电驱动。
• 源码附件 qfhp-control-v1.1.0.zip 含完整计算模块、验证脚本、运行说明和许可。以本文实际附件入口下载；v1.0.0的ADC假设已纠正并停用。
