CANoe增加报文过滤器

目录

1、回放文件增加过滤器

2、DBC文件增加过滤器

---

在 CANoe 中进行CAN报文回放或者DBC报文仿真发送时可能和硬件产品上的CAN报文冲突（应因为硬件产品的CAN定义也是根据DBC文件实现，会有很多重复CAN ID），所以需要增加过滤器来只发送特定的CAN报文。

1、回放文件增加过滤器

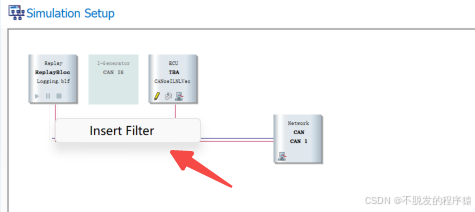

右键点击回放文件组件下的红线，添加过滤器。

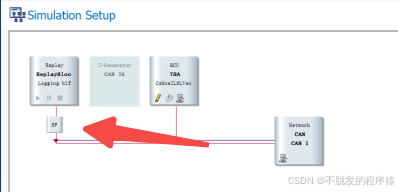

添加后效果如下所示：

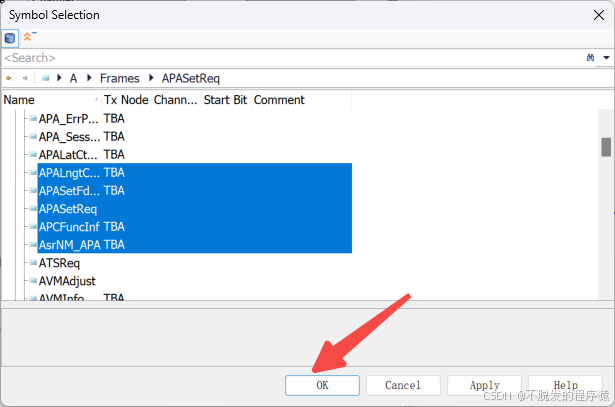

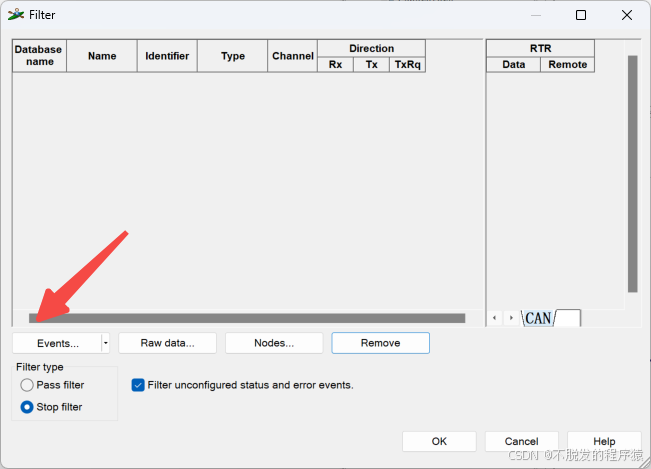

点击添加后的过滤器组件，可以选择从DBC文件中选择需要过滤的CAN报文。

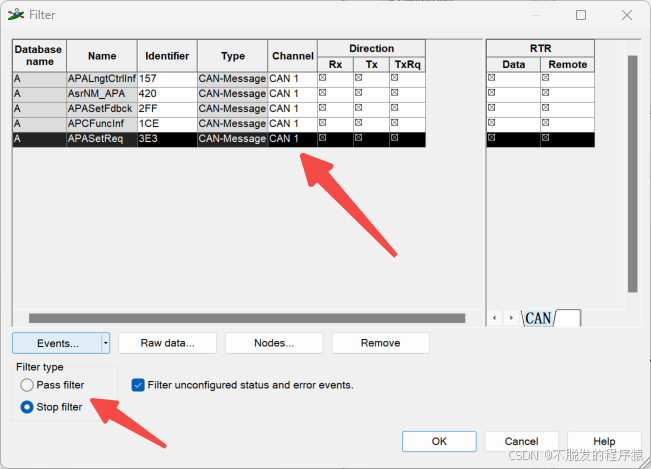

过滤可以是不发送指定报文和可以专门发送指定报文，添加过滤的CAN报文如下：

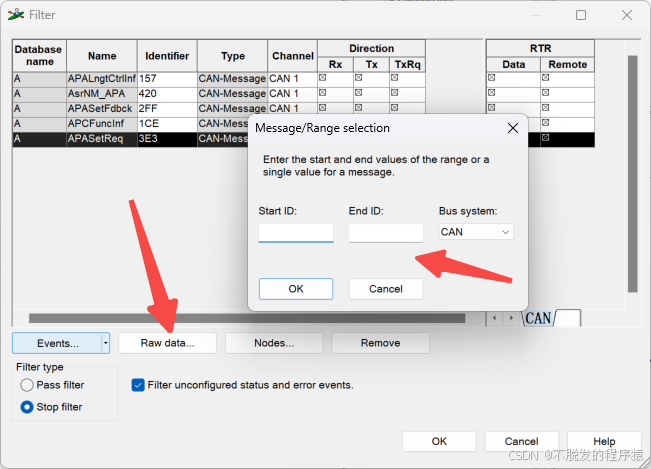

还可以选择指定的CAN报文ID范围实现过滤。

2、DBC文件增加过滤器

DBC文件增加过滤器的方法和回放文件增加过滤器一样。但是DBC文件可以接收解析和可以发送，所以可以添加两个过滤器：发送过滤器和接收过滤器。

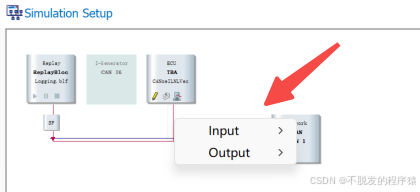

右键点击DBC文件组件下的红线，添加过滤器。

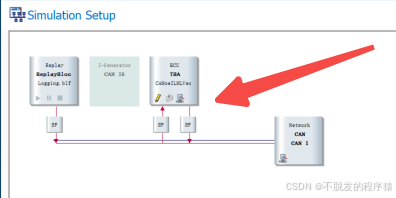

添加完成后效果如下所示：

使用方法和回放文件增加过滤器一致，不再赘述。
