M10 unihiker图形库理解与unihikergui重构

啃完官方unihiker库全部源码，在行空板M10真机做完unihiker与pygame多组对照测试，把踩坑沉淀的可用方案封装成一个337行的小型工具包。

本文讲两件事：官方图形库内部实际工作逻辑，以及我为什么会用这套思路去做二次封装。

导语

为了杀开一条血路，我完整做了一轮源码研读+真机验证：把unihiker 0.0.29.0图形层逐段梳理，直接在M10硬件上跑基准性能测试，基于实测结果写了轻量封装包unihikergui，把经过真机验证的编码习惯直接封装进工具内部。

测试环境说明：

行空板M10实体硬件，内核Rockchip 4.4.143，aarch64架构，
Python 3.12.7，板子自带X服务，环境变量DISPLAY=:0；
被测库版本unihiker 0.0.29.0；
对比测试pygame 2.6.1，底层SDL版本2.28.4。

M10 unihiker图形库理解与unihikergui重构_image_1.webp

一、拆解unihiker库

翻看源码之前，我主观以为它是一套独立的图形渲染库。读完源码才看明白，它并不是真正的渲染引擎，仅仅是对 tkinter Canvas 做的一层简易封装。 理解这点，后面绝大多数问题都能找到根源。

整体可以拆解成四层逻辑：

1. 线程模型：依靠守护线程驱动整个GUI

初始化unihiker.GUI.__init__的时候，程序会拉起一条守护daemon线程（源码变量GUI.thd），tkinter的mainloop()就在这个子线程中运行；而我们写的业务代码依旧跑在主线程继续向下执行。

这个机制会带来三个现实问题：

所有绘图控件，底层共用同一块Canvas画布；
Tcl解释器本身不支持多线程并发。如果在其他业务线程直接操作界面组件，轻则抛出TclError异常，重则画面撕裂、程序随机卡死，很多时候连报错信息都不会输出；
GUI线程属于守护线程，一旦主线程执行结束退出，这条GUI线程会被系统直接终止。这就是很多人遇到的现象：脚本执行完毕，屏幕画面一闪直接消失。

2. 绘制逻辑：每次draw都会生成全新画布对象

draw_rect本质调用的就是canvas.create_rectangle()，draw_text对应canvas.create_text()。每调用一次绘制接口，画布就新增一个图形对象；想要更新画面内容，正确做法是调用.config()修改已经存在对象的属性。

但官方示例里的通用写法是：每一帧先调用clear()清空画布，再循环重新生成全部绘图对象。等于每一帧都要完整执行一遍销毁、重建对象的完整开销。

3. 容易踩坑的图像通道：RGB/BGR会自动反转

给draw_image传入三通道numpy图像数组的时候，库内部会执行数组反转arr[:, :, ::-1]。这个逻辑默认输入图片是OpenCV习惯的BGR格式。

如果直接传入普通RGB图像，屏幕上红蓝通道会完全颠倒，图片颜色会出现明显错乱，文档里没有对这个行为做提示。

4. 帧循环机制：after回调，没有画面缓冲

帧刷新依靠master.after(ms, cb)在GUI线程设置定时回调。没有帧缓冲、没有双缓冲、没有垂直同步、没有画面原子提交机制。 在clear()和一连串创建图形的接口中间，随时会被系统事件、sleep休眠、跨线程调用打断渲染流程。

总结：

官方unihiker库的定位是做静态UI展示，本身没有针对动态实时画面做原子提交、线程安全、画面缓冲相关的设计；但官方文档给出的示例写法，刚好走上性能最差的实现路径。

这不属于程序bug，只是它的设计边界和我们的使用场景不匹配。

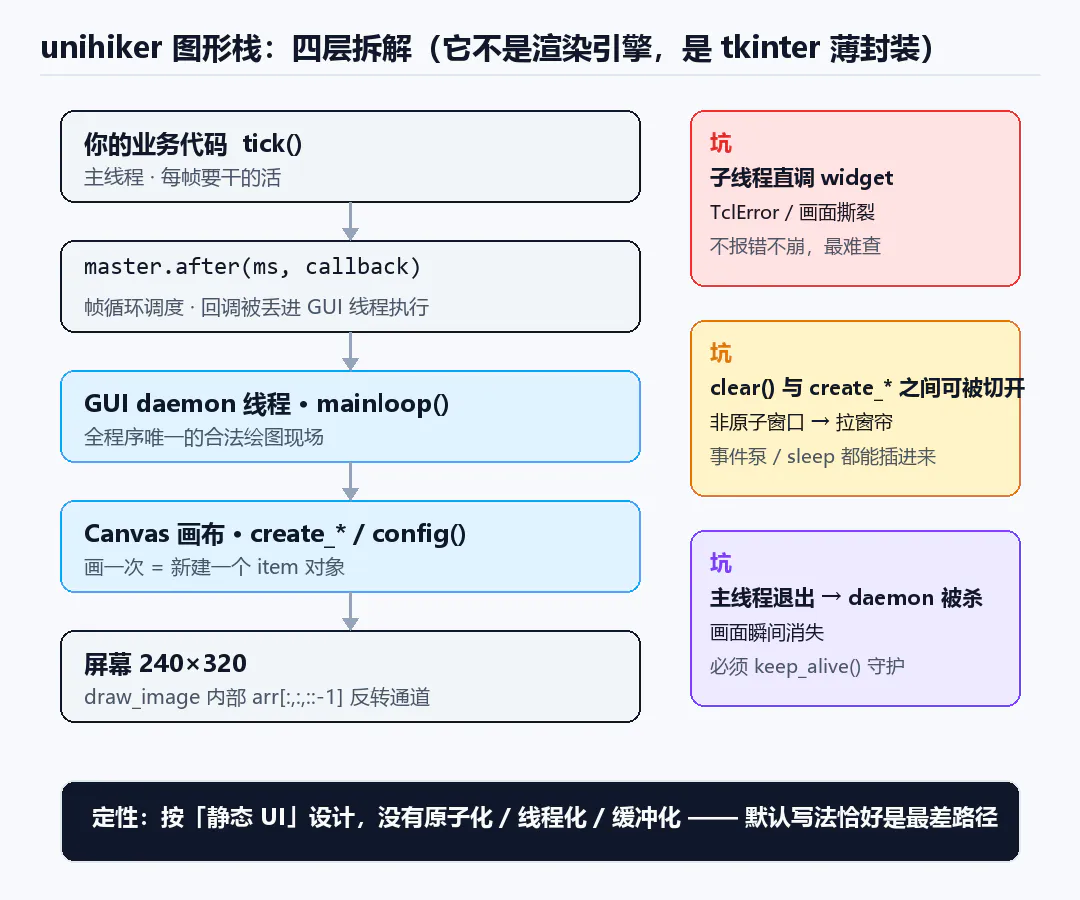

M10 unihiker图形库理解与unihikergui重构_image_2.webp

二、探究卡顿真实原因

在板子上面写小游戏的时候，碰到不少匪夷所思的现象。如果根源判断错了，再怎么调代码都解决不了问题。举个例子，把跨线程访问UI组件导致的卡顿，当成循环代码性能差去优化，只会白白浪费时间。

现象	根因	是否可以修复
画面闪跳、出现撕裂（拉窗帘效果）	画面没有原子提交；`clear()`与新建图形中间流程被打断	同一个周期内批量提交绘制逻辑，可修复
帧率波动、频繁掉帧	单帧耗时已经逼近性能上限，属于架构层面瓶颈	需要更换渲染链路才能彻底解决
随机卡死、画面显示错乱	业务线程抢占Tcl解释器，库本身没有防护逻辑	风险最高：经常不报错不崩溃，仅表现为运行异常

真机量化测试条件：画布240×320，画面一共30个几何图形，33ms刷新周期，连续运行3秒统计数据：

实现方式	平均单帧耗时	耗时超过33ms占比
A：`clear()` + 全部对象重新创建（官方示例写法）	26.1ms	20%
B：对象池复用 + 使用`config()`增量更新	8.5ms	0%

两者性能差出3倍。单独拆解各操作耗时：热状态下config()更新属性中位耗时0.25ms；新建create_line对象耗时1.27ms；单次执行clear()就要花费2.30ms。
A方案每一帧需要执行一次clear外加30次对象创建；

B方案只做30次config更新。config()比create快5.1倍，对比clear+create组合快9.2倍。这属于架构带来的性能差距，单纯调参无法抹平。

卡成PPT--不能忍！

三、重构思路

为什么不直接改用pygame

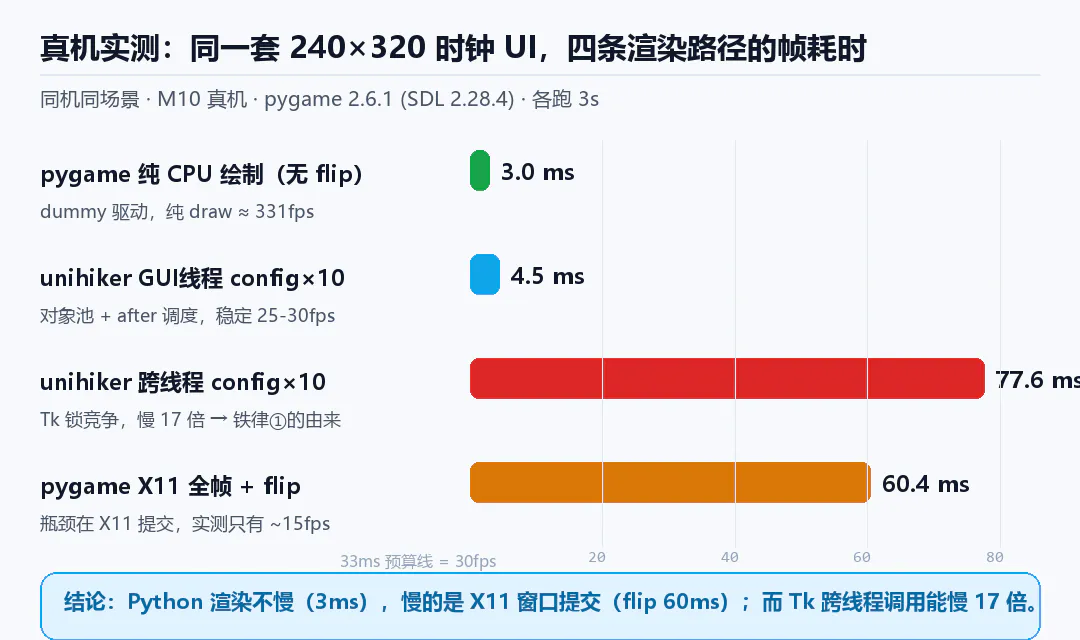

上一篇文章留言被反复问到这个问题。这次不只是做理论分析，我直接把pygame部署到M10板子上，用同一套天气时钟UI做对比测试，UI包含10个绘制元素：城市名称、时分秒、公历农历、卡片、状态栏，两套方案连续跑3秒采集数据。

渲染实现	单帧耗时	实际帧率表现
pygame X11：全帧fill + render + blit + flip	60.4ms（最坏78.1ms）	~15fps，达不到30/60fps目标
pygame dummy：仅CPU运算绘制，不执行flip上屏	3.0ms	~331fps
unihiker：对象池，GUI线程内部调用`config()`更新10个组件	4.5ms/帧	稳定25–30fps
unihiker：跨线程调用`config()`（对照组）	77.6ms	速度慢17倍

从测试结果得出三点很反直觉的结论：

Python本身做图形绘制速度并不慢。 240×320画布，包含4次中文文字渲染+贴图，纯CPU计算仅需要3ms。网上流传"Python性能差跑不动图形"，放在这块板子上并不成立。
真正拖慢速度的是X11窗口提交操作。display.flip()每帧等待窗口合成就要占用约60ms，这就是pygame方案只能跑到15fps的根源。就算换成pygame，底层依旧跑同一套X服务，这个开销躲不开。
线程的影响有明确量化数据：同样的一组config()操作，运行在GUI线程内部耗时4.5ms；放到其他线程执行直接涨到77.6ms，性能差17倍。之前说跨线程操作UI会出问题，现在拿到了实实在在的性能代价。

所以直接切换pygame并不是万能解法。在M10这套X11环境，如果无脑调用flip全帧刷新，连30fps都跑不满。真想用好pygame，需要预渲染不变文字内容，每一帧只刷新发生变化的图层，主动把flip调用压到15‑20fps。又得多出好几处需要小心处理的逻辑。

这也印证了一件事：优先定位瓶颈所处层级，比急着替换第三方库更加重要。

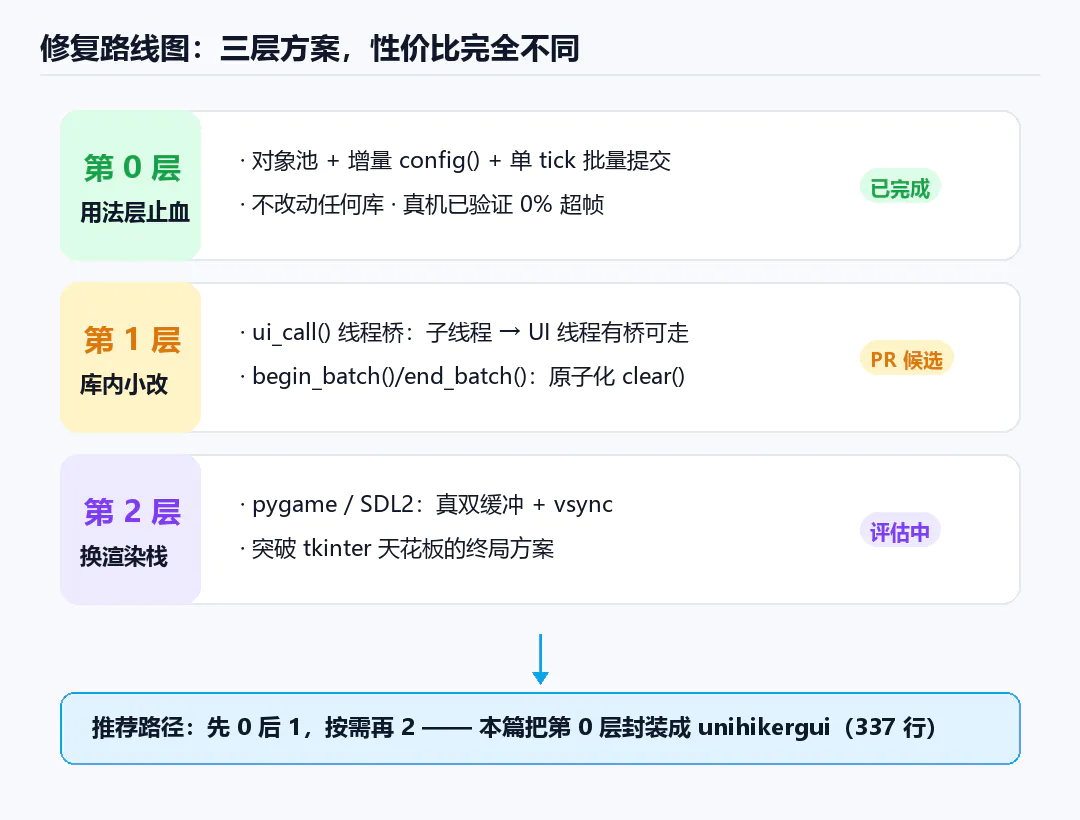

我把优化分成三层，每层投入和收益差距很大：

第0层｜调整编码用法（成本最低）：使用对象池复用控件，只靠config()做增量更新，同一个刷新周期批量提交画面。不需要修改官方库源码，真机测试可以做到零超帧。性价比最高。
第1层｜对官方库小幅修改：给unihiker补充能力，比如新增ui_call()线程转发接口、begin_batch()/end_batch()实现原子化绘制。改动量很小，几行代码即可，但需要上游官方接受修改。
第2层｜彻底更换渲染栈：tkinter搭配PIL整帧贴图（对象池方案已经覆盖该场景）；或者完全迁移pygame/SDL2，获得真正的双缓冲和垂直同步。但前面测试已经看到，M10上X11提交开销无法规避，切换过去依旧要面对flip带来的60ms耗时。属于最终备选方案，不适合作为起步选择。

很明显，第0层的改造就可以解决90%的实际问题，拿来就能直接用。
但问题在于，这套正确写法完全依靠开发者自觉。每次写小游戏都要记住一大堆限制条件，写多了难免疏忽出错。

所以我的目标就确定了：把经过真机验证的最佳实践封装成独立工具包，做到导入库之后，默认就按照安全规范运行。

封装设计思路：工具替开发者记住约束条件

好的封装不是堆砌更多功能，而是把必须遵守的约束变成默认行为：

使用start_gui()启动循环，刷新tick自动运行在GUI专属线程，不用人为记线程规则；
使用WidgetPool对象池，帧内只会执行config()更新，不用开发者自觉复用控件；
调用Board2D.render()输出图像，自动输出BGR格式数组，避开图像通道反转坑；
调用keep_alive()，自动处理主线程守护，不会出现程序跑完画面消失。

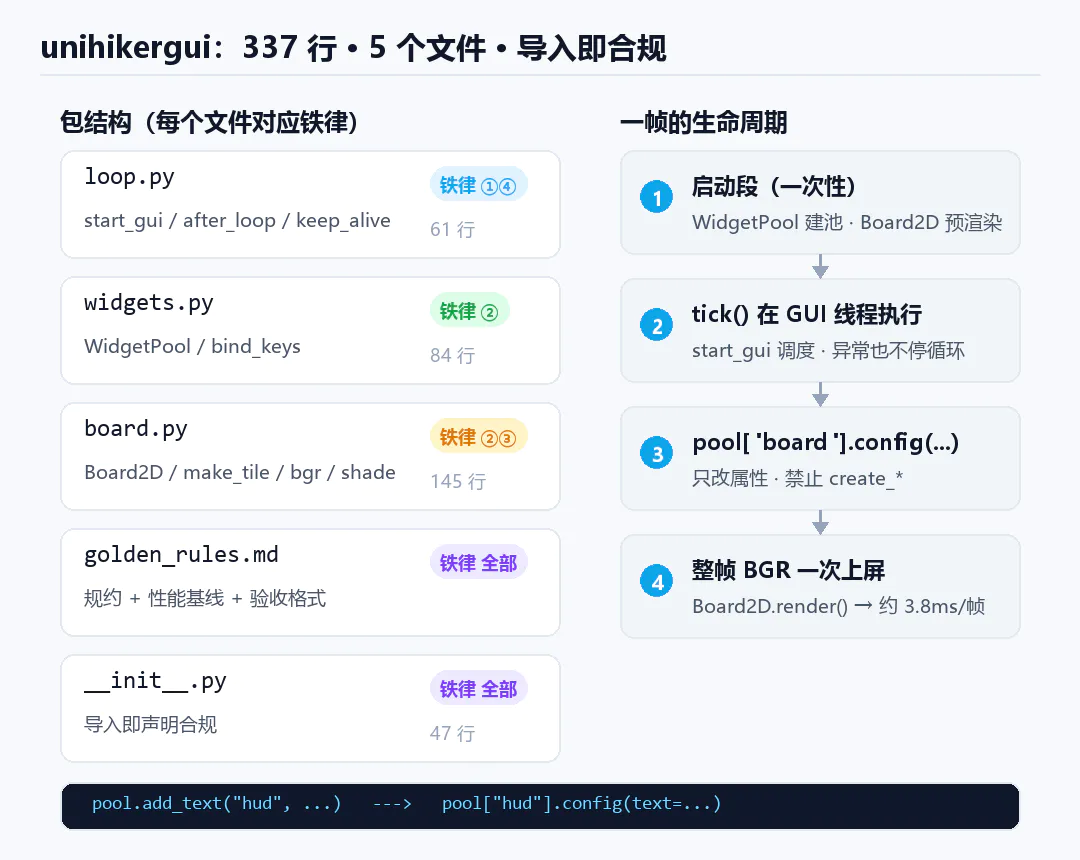

M10 unihiker图形库理解与unihikergui重构_image_4.webp

四、unihikergui包整体结构

整个工具包只有337行Python代码，拆分为5个文件。代码量不大，但每一处逻辑都来自真机踩坑总结。

模块	对外提供能力	对应解决的问题
`board.py`（145 行）	`Board2D` / `make_tile` / `bgr` / `shade`	对象池、BGR图像通道转换
`loop.py`（61 行）	`start_gui` / `after_loop` / `keep_alive`	GUI线程管理、主线程守护
`widgets.py`（84 行）	`WidgetPool` / `bind_keys`	控件对象池、按键事件绑定
`golden_rules.md`	开发规约、性能基线、验收标准	全部编码约束
`__init__.py`	统一导出接口	全部编码约束

帧循环设计：就算业务代码抛异常，也不能直接卡死循环

嵌入式板子环境，不像电脑可以随时重启程序。帧循环模块我重点做了异常保护，tick回调内部抛出异常，只打印报错，不能直接终止整个画面循环。

def after_loop(gui, ms, tick):
    def _wrap():
        try:
            tick()
        except Exception:
            traceback.print_exc()          # 打印异常，不直接吞掉错误
        gui.master.after(ms, _wrap)        # 无论是否报错，继续执行下一帧
    gui.master.after(0, _wrap)

WidgetPool对象池：初始化创建一次，后续只用config更新

pool = gu.WidgetPool(gui)
pool.add_text("score", x=10, y=10, text="0", font_size=14)
pool.add_image("board", x=0, y=0, image=board_bgr)

# 帧循环内部只做更新，不新建对象
pool["score"].config(text=f"{score}")
pool["board"].config(image=new_frame_bgr)

代码注释明确写明红线：帧循环里面禁止调用**pool.add_***系列接口。一旦在帧循环新建控件，又会回到反复create对象的老路。

Board2D：大面积动态画面的处理方案

棋盘、波形、地图这类每一帧大面积变动的画面，如果逐个去维护控件会非常麻烦。更合适的做法：在numpy数组里面绘制完整一帧画面，再通过一次config(image=...)把整张贴图送到屏幕。

pool["board"].config(image=board.render(ghost_cells=[(0, 5)]))

真机实测，320×160×3分辨率画面，单次整帧贴图config耗时约3.8ms，跑30‑60fps都留有性能余量。

完整的业务代码骨架示例

import unihiker
import unihikergui as gu
import threading

gui = unihiker.GUI(w=240, h=320)
pool = gu.WidgetPool(gui)

# 程序启动阶段一次性建好全部绘图组件

def tick():
    # 帧循环内部，只执行config更新，禁止新建控件
    pass

gu.start_gui(gui, tick, ms=33)          # 托管GUI线程与帧刷新
gu.bind_keys(gui, {"<space>": on_jump, "<Escape>": quit_app})
gu.keep_alive(stop_evt, on_exit=quit)   # 守护主线程，防止画面闪退

十几行基础骨架，就把前面四条关键约束全部处理完毕。

M10 unihiker图形库理解与unihikergui重构_image_5.webp

五、给AI定些开发规矩

这些规约不是凭空设计，每一条背后都遇到过"代码逻辑看着没问题，但设备运行现象诡异"的情况。

① UI操作必须放在GUI线程执行
曾经在业务子线程直接调用widget.config()更新分数，出现画面随机撕裂，程序偶发卡死，日志什么都没有输出。Tcl解释器没有线程保护，多线程抢占执行结果完全随机。后面做基准测试拿到数据：同样更新逻辑，GUI线程内部4.5ms，跨线程直接77.6ms。不只是会出错，出错之前性能就已经暴跌十几倍。

② 复用控件对象池，不要每帧销毁重建
照着官方文档示例写clear()+全部重绘，实测五分之一帧会超出耗时预算。逐个拆解clear、create、config的耗时之后，才发现文档示例给的就是性能最差写法。

③ 注意图像BGR自动反转行为
第一次做位图画面，图片红蓝颜色颠倒，对着代码排查半天，一度怀疑硬件屏幕有问题。库内部的[::-1]数组反转，官方文档完全没有提示。

④ 处理主线程守护，避免画面闪退
游戏业务逻辑return结束，界面瞬间消失。这是tkinter守护线程的机制，不属于bug，但是新手极容易踩坑。

还有两个次要坑点一并记录进规约：按键keysym符号必须全部小写；写'<space>'可以正常响应，写成'<Space>'直接抛出TclError。
另外after()回调调度本身有粒度限制：设置after(33)实际间隔大概36ms，就算写after(16)，真实间隔也在29ms上下。也就是说在这套Tk+X11环境，硬件上限大概30fps，不要指望跑到60fps，这是系统调度限制，不是业务代码的问题。

六、真机验证方案

做嵌入式GUI重构，最怕本地电脑测试一切正常，放到板子运行几分钟就随机异常。所以我定义了一套交付校验步骤，所有改动必须全部跑通才算合格：

python3 -m py_compile <app>.py     # 第一步语法编译检查
python3 test_unihikergui.py        # 工具库核心逻辑：BGR转换、图形生成等单元测试
python3 test_<app>_logic.py        # 业务逻辑单元测试，可以脱离硬件无头运行
timeout 30 python3 <app>.py        # 真机连续跑30秒，观察会不会崩溃
grep -i "traceback\|error" run.log # 运行日志不能存在异常报错

每一份Demo交付输出固定状态清单，没有完成的测试项明确标注Unverified，不能拿编译成功等同于渲染测试通过：

Syntax:       PASS
Logic tests:  PASS
Render tests: PASS
Device run:   PASS
Unverified:   （未完成项写在这里）

这套验收规则来自写flappy demo时踩的教训：逻辑单元测试全部通过，但没有跑真机截图验证，就不能算作完整交付。

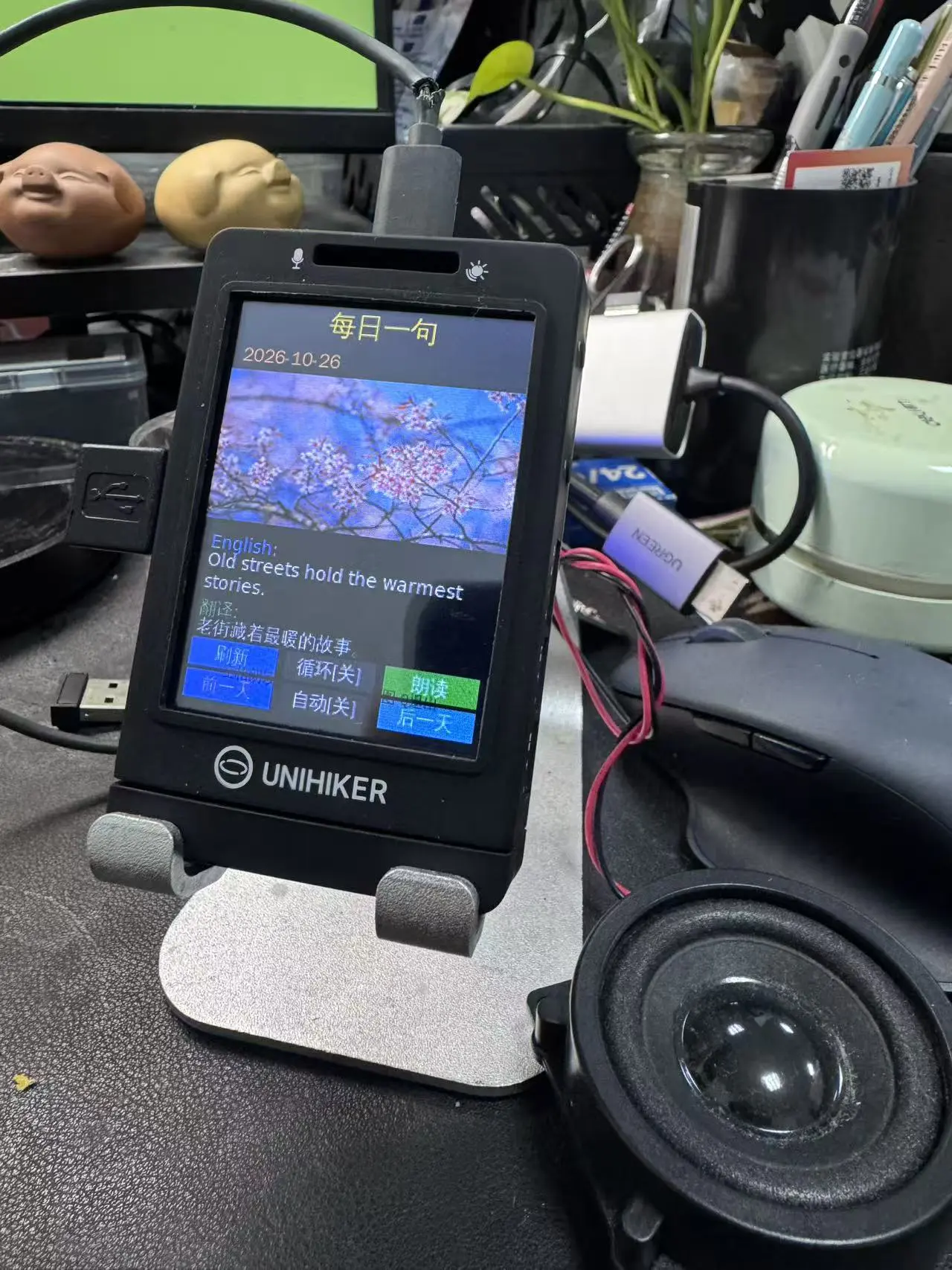

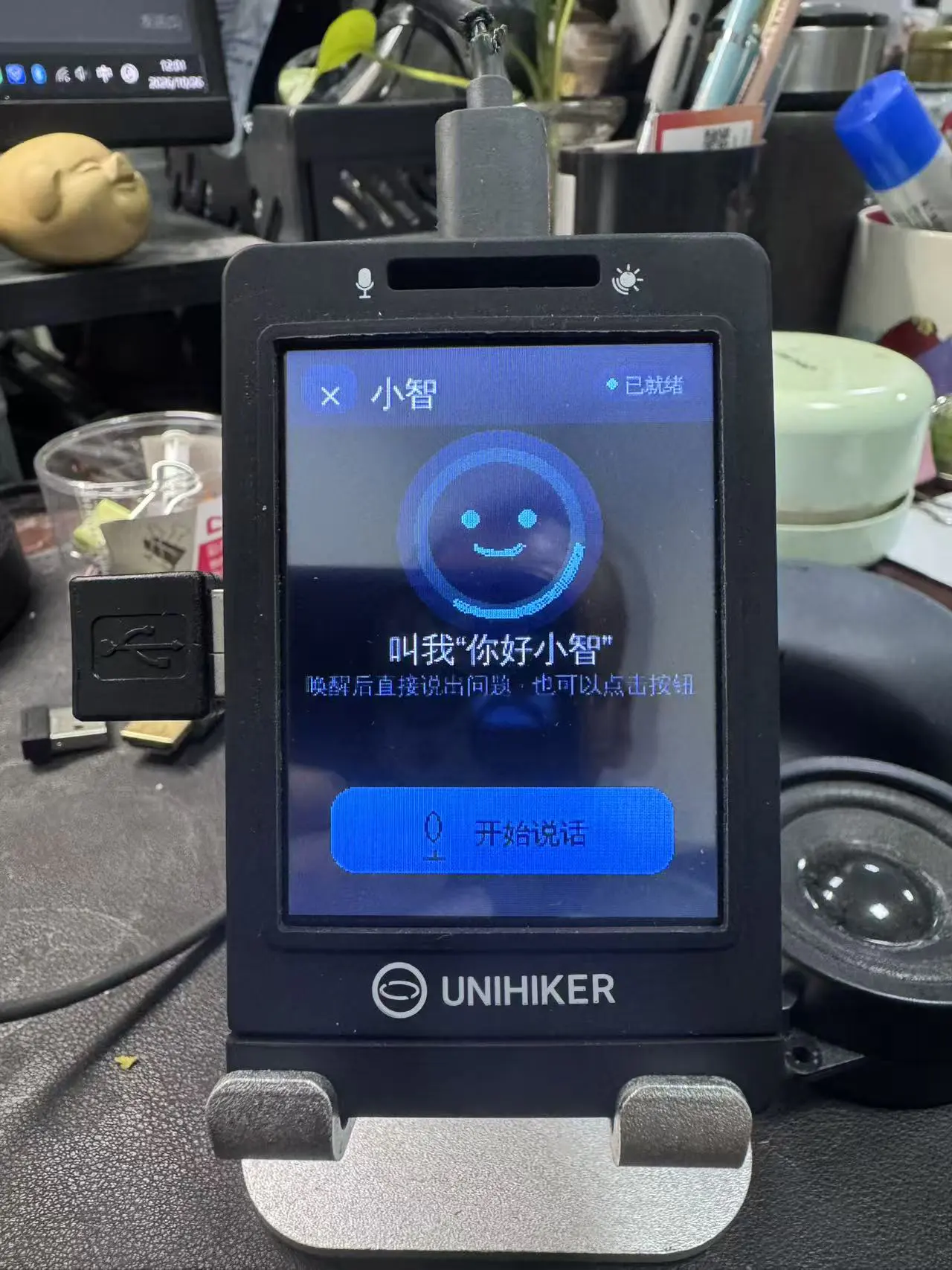

三个Demo实际测试状态

Demo名称	代码行数	关键特性	真机连续30秒运行
俄罗斯方块 `tetris_m10.py`	361	Board2D棋盘、方块贴片、幽灵方块、下一个方块预览	PASS
恐龙跳 `dino_m10.py`	159	业务逻辑抽离`dino_logic.py`，支持无头单元测试	PASS
迷你Flappy `flappy_m10.py`	178	对象池复用、帧批量config更新	逻辑PASS，真机截图待补充
