🚀 T5口袋机摇杆优化：让菜单操作更稳定！

拇指轻轻向右推，菜单应该移动一格；停在右上方，选中项应该稳稳地留在一个方向。若指尖一松，菜单又“溜”了一格，问题可能出在模拟输入转成离散事件的那几行代码里。

T5 口袋机恰好适合拆开这件事。摇杆有两路模拟量，界面只需要上下左右四种动作。中间缺的不是一条大小比较，而是一套有记忆的输入规则。下面实现一个独立 C11 模块，把中位校准、径向死区、方向迟滞与菜单连发放在同一条链路上。

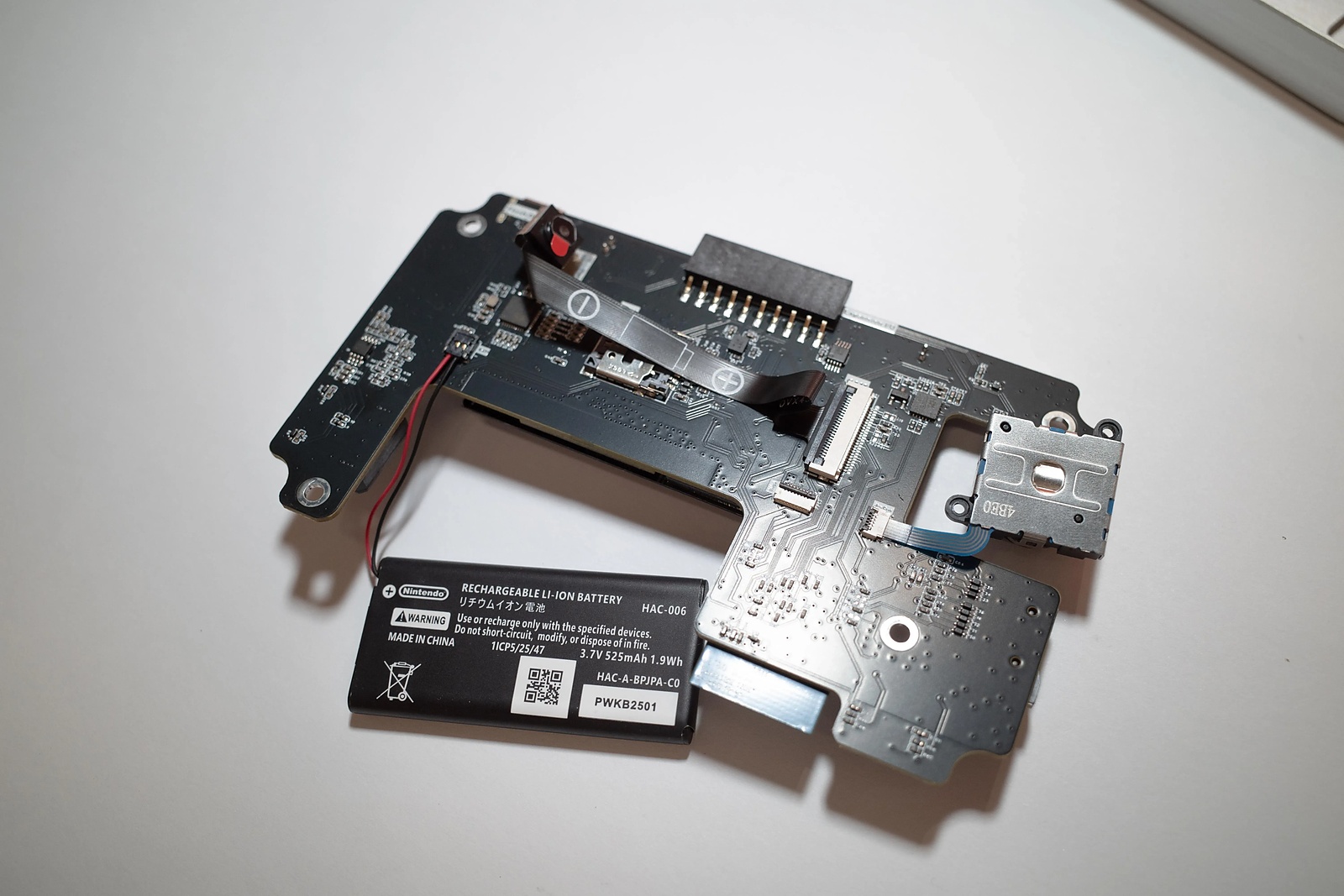

主板、摇杆与电池的装配关系

图1　项目原装配状态。摇杆已经与主板连接，校准应在装配稳定、手指松开时进行；这张照片不代表本文算法已经上板实测。

先把两路输入认对

这次核对的是 T5-Pocket-MB 的 Schematic1_1 / P1，图纸版本 V1.0，更新日期 2025-11-18。软件则固定在文末列出的 TuyaOpen 提交版本，应用配置为 TUYA_T5AI_POCKET。

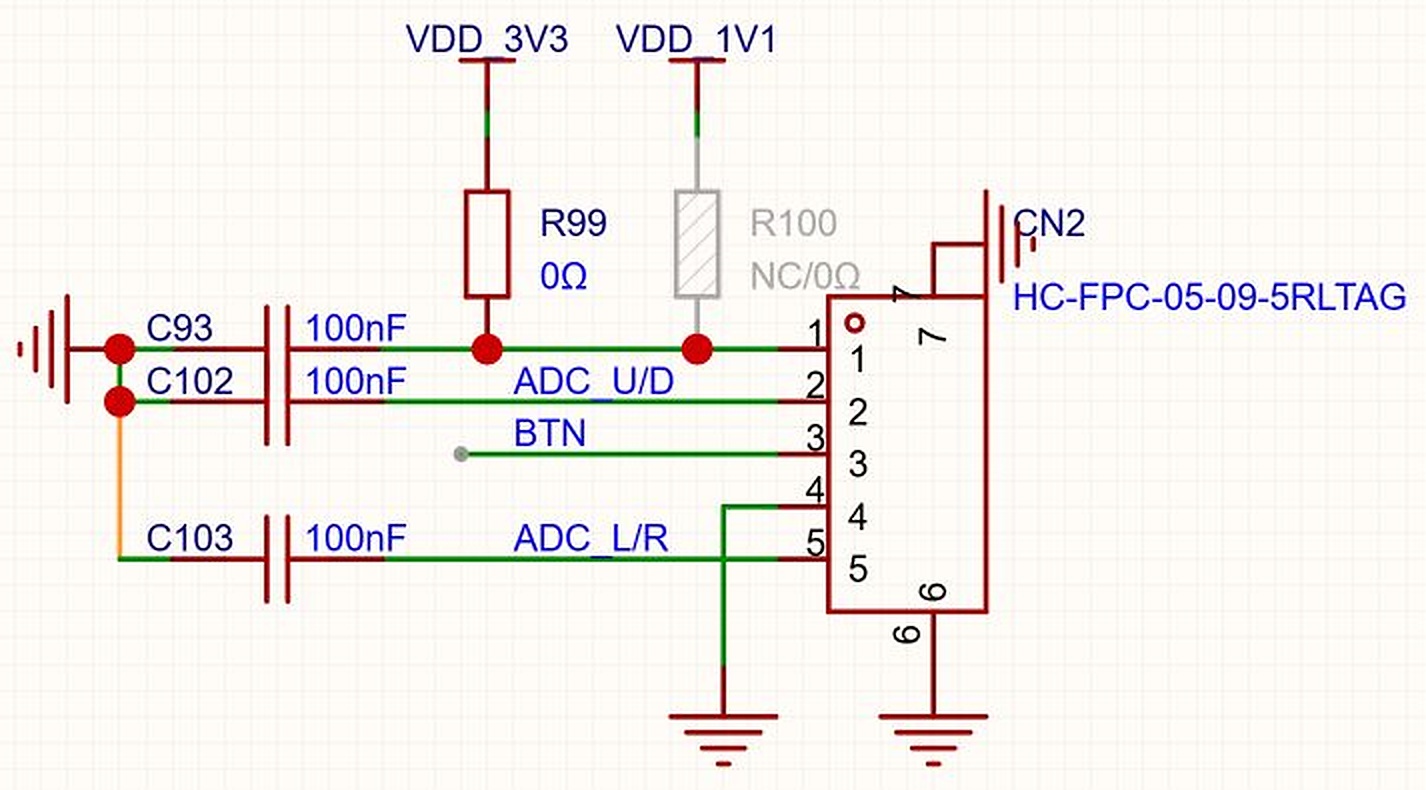

EDA中重新放大的JOYCON接口

图2　同版 EDA 实际画布局部。CN2 引脚1为供电、2为 ADC_U/D、3为 BTN、4为地、5为 ADC_L/R；C102、C103各为100 nF，分别接在两路模拟输入与地之间。

供电选择也不能凭印象改。图中 R99 为0 Ω，R100标为 NC/0 Ω，分别连接 VDD_3V3 与 VDD_1V1。这是装配选项，不是让两条电源同时短接。换摇杆或改供电前，需要核对实际装配与 ADC 允许输入范围；本文保持硬件不变，只处理已有驱动返回的数据。

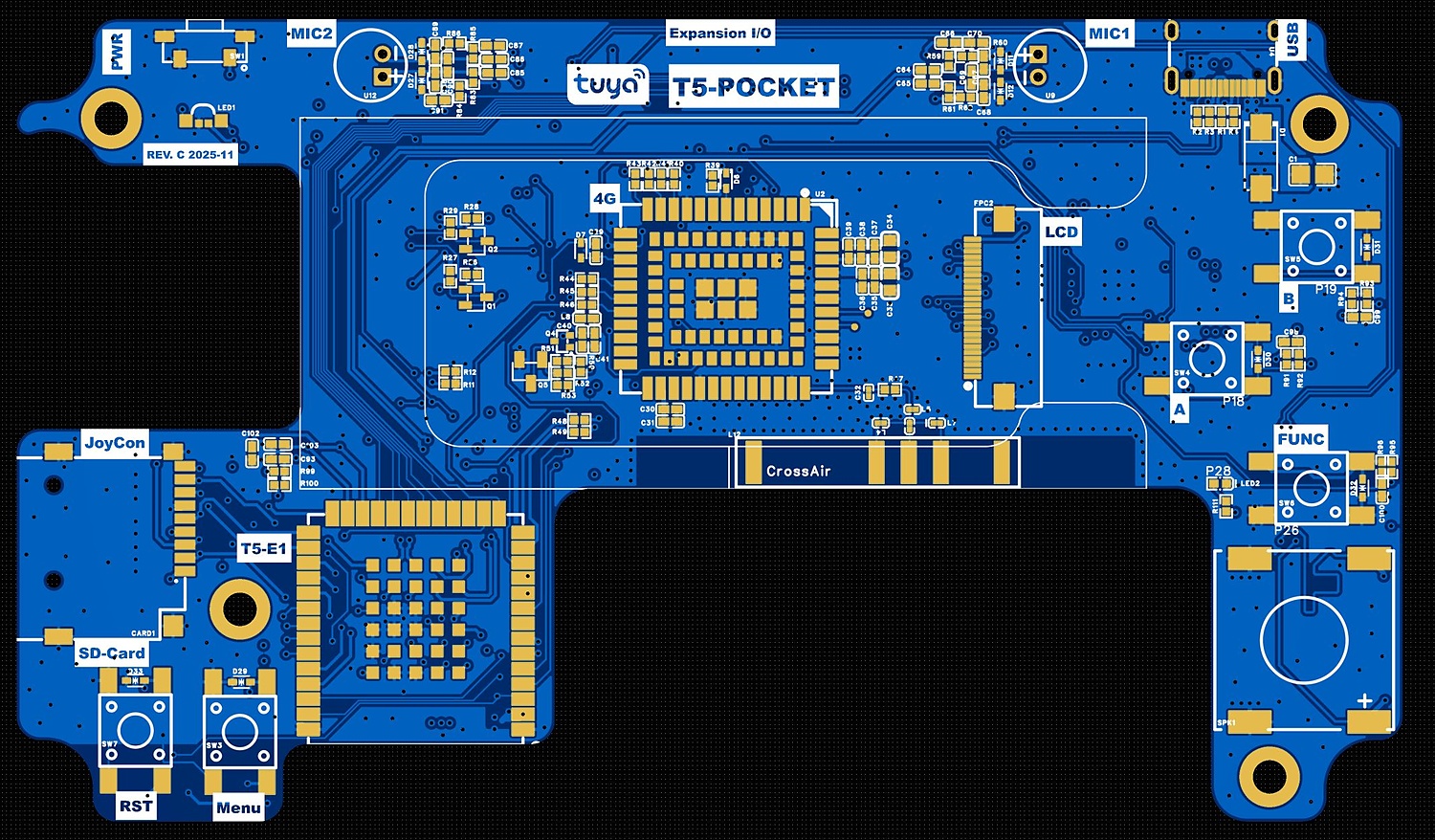

主板PCB顶面

图3　同版主板的 EDA 2D 顶面预览，JoyCon 接口位于左侧。图片用于定位接口与布板关系，不是装配后的实物照。

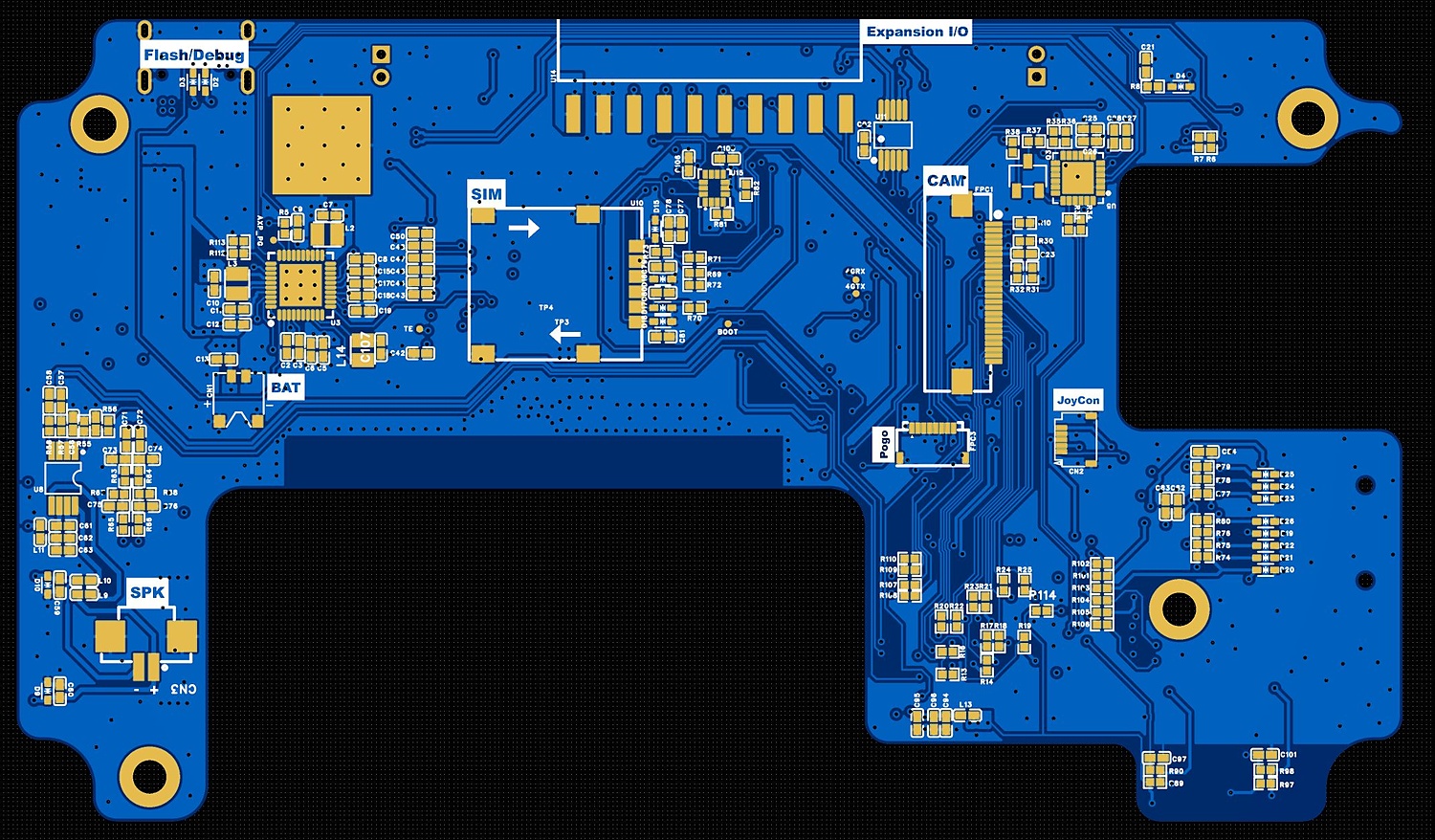

主板PCB底面

图4　同一主板的 EDA 2D 底面预览，观察方向已切换。查接口时先分清顶底面，不能照着屏幕上的左右位置猜 FPC 脚序。

板级代码配置的是 ADC0，X通道15、Y通道14，摇杆按压为GPIO9。tdl_joystick_get_raw_xy()按这两个通道顺序返回原始值；任一路读取失败，整次返回错误。

有一个容易踩的细节：上游 tdl_joystick_calibrated_xy()会先交换两轴，再反相；后续方向判定中，负X表示右、负Y表示上。因此本文定义“正X向右、正Y向上”时，适配层使用 x=raw_y，y=raw_x。这个映射来自所核对的源码，安装后仍要逐向确认，不应把函数参数名直接当物理朝向。

ADC配置中的采样位宽是12，但应用又有自己的量程参数。仅凭“12位”便把 raw API 的中点写死成2048，可能把底层返回单位与ADC码混为一谈。下面始终用同一个 raw API 的中心与跨度做归一化，不依赖它必须返回0～4095。

中位不是量程除以二

松手后分别采一段稳定数据，例如每10 ms取一次、连续64次，得到两轴中心 cx、cy。这64次只是建议的标定窗口，本文没有把它冒充硬件测量结果。之后慢慢推向四个端点，记录每轴的最小值与最大值。

简单对称标定可取 span=min(max-center, center-min)，两侧差距大时改用正负两段跨度；本模块采用每轴一个正跨度，并把超范围结果限幅到±1000。若跨度非正，禁止输出。不要在用户正推杆时自动重设中心，否则“向右保持”会逐渐变成新的中位。

归一化计算为 n=(raw-center)*1000/span。减法和乘法先提升到64位，避免极端整数输入溢出。X、Y分别校准，才不会让两轴机械行程差异直接变成判向偏差。

接下来处理两种不同的“犹豫”。第一种发生在中位附近，第二种发生在两个方向之间。

半径管松手，角度管转弯

径向死区看的是 x*x+y*y，而不是两轴各自是否越线。未持有方向时，半径达到250才进入；已经持有方向后，回到180以下才释放。180～250之间保留此前状态，这段间隔就是迟滞。

例如 (180,180)的半径约255，已经越过进入线；若分别要求X或Y达到250，它却会被当成松手。圆形判定能让斜向与正向的触发距离更一致。

第二道迟滞只决定保留哪根轴。已经向右时，Y的绝对值必须超过X的1.25倍，才转成上下；已经向上时，X必须超过Y的1.25倍，才转成左右。同一象限中，切换角约为51.34°与38.66°，而不是都挤在45°。

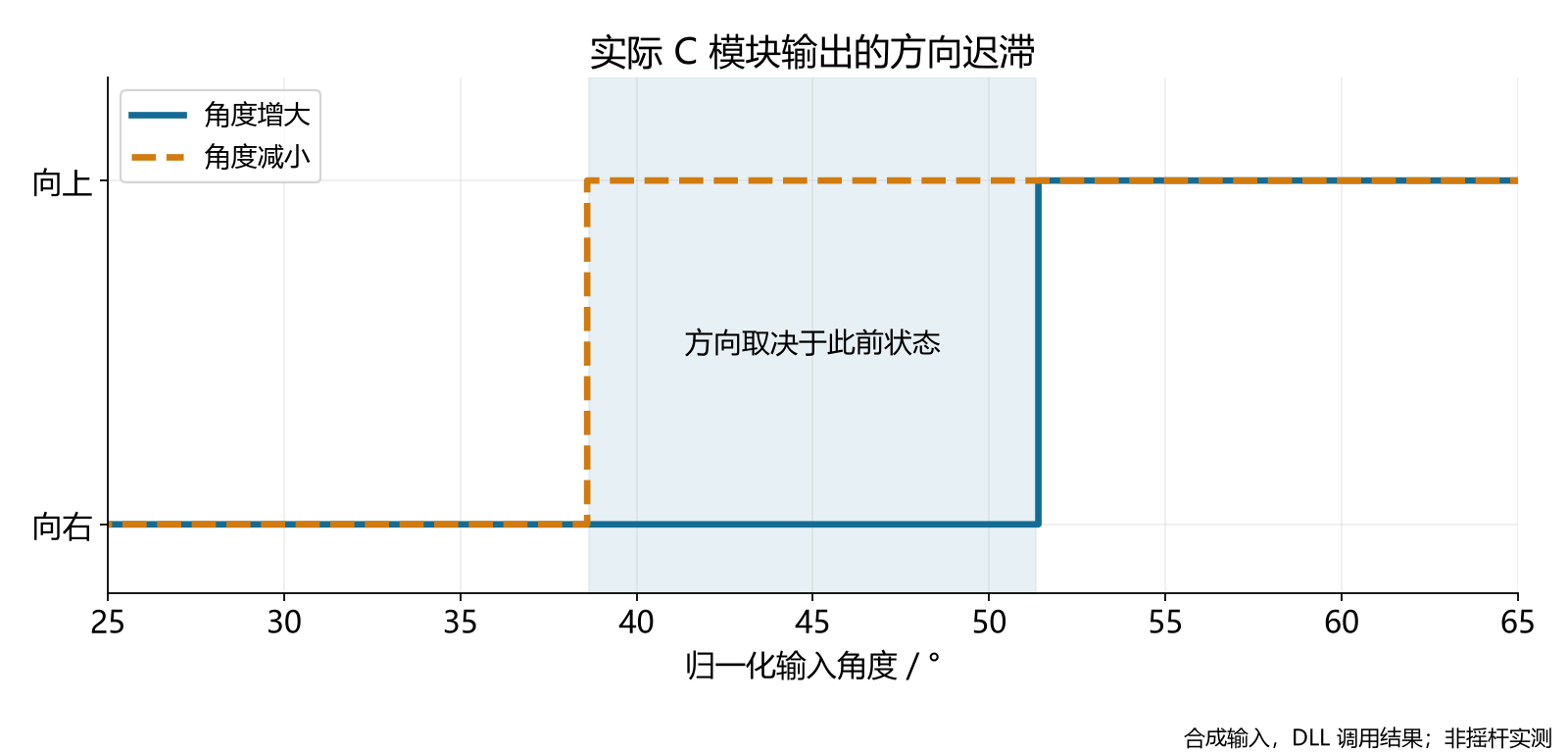

C模块角度往返输出

图5　直接调用本文C模块生成的合成输入结果。角度逐步增大与减小时，方向切换位置不同；色带内输出取决于进入前的方向。这不是摇杆采样波形。

迟滞也有代价：方向切换会晚一点。1.25是本例的设计值，需要结合菜单密度与手感调整；它适合四向菜单，不适合原样拿去做八向角色移动或连续速度控制。

连发应该数事件，不要补课

新方向先输出一次。保持300 ms后开始连发，后续每100 ms最多输出一次。如果线程卡顿到5000 ms才再次运行，这次只发一个事件，并把计时基准放到当前时刻；不把漏掉的几十格一口气补给菜单。

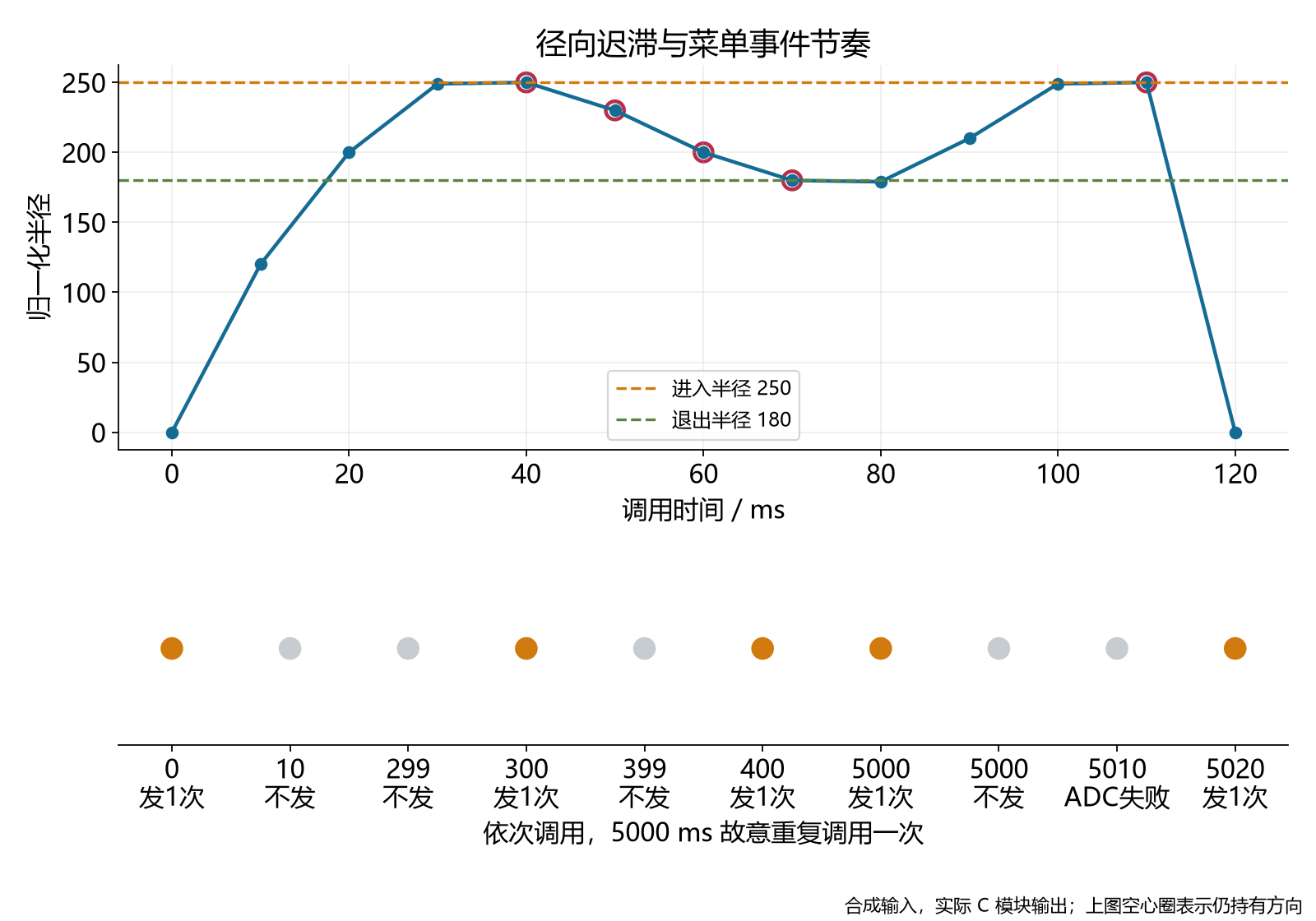

半径迟滞与连发测试

图6　同一C模块的合成输入验证。上图空心圈表示仍持有方向，不代表每次都发事件；下图展示每次调用的实际返回值，5000 ms故意调用两次，第二次不再输出。5010 ms读取失败会释放，5020 ms恢复后视为重新进入。

读取失败时也不能沿用上次有效摇杆值。模块立即释放内部方向，避免失联后持续翻页。uint32_t毫秒时间以无符号减法求经过时长，支持计数器回绕；调用间隔仍应远短于一次完整回绕周期。

下面是完整的 joy_filter.h。Joy由单个输入线程持有，调用者保证指针有效；非零返回值才是一个新的菜单动作，不能把内部的 dir状态在每次轮询时都再发一遍。

/* SPDX-License-Identifier: MIT */
#ifndef JOY_FILTER_H
#define JOY_FILTER_H
#include <stdint.h>
#include <stdbool.h>

enum { J_NONE, J_RIGHT, J_LEFT, J_UP, J_DOWN };
typedef struct {
    int cx, cy, sx, sy, dir;
    uint32_t since, last;
    bool repeating, ready;
} Joy;

static inline bool joy_init(Joy *j, int cx, int cy, int sx, int sy)
{
    *j = (Joy){.cx=cx, .cy=cy, .sx=sx, .sy=sy};
    j->ready = sx > 0 && sy > 0;
    return j->ready;
}

static inline int joy_norm(int raw, int center, int span)
{
    int64_t n = ((int64_t)raw - center) * 1000 / span;
    return n > 1000 ? 1000 : n < -1000 ? -1000 : (int)n;
}

/* x positive = right; y positive = up. A nonzero return is one event. */
static inline int joy_step(Joy *j, bool valid, int rx, int ry, uint32_t ms)
{
    if (!j->ready || !valid) {
        j->dir = J_NONE;
        j->repeating = false;
        return J_NONE;
    }
    int x = joy_norm(rx, j->cx, j->sx);
    int y = joy_norm(ry, j->cy, j->sy);
    int ax = x < 0 ? -x : x, ay = y < 0 ? -y : y;
    int radius2 = x*x + y*y;
    int threshold = j->dir == J_NONE ? 250 : 180;
    if (radius2 < threshold*threshold) {
        j->dir = J_NONE;
        j->repeating = false;
        return J_NONE;
    }
    int horizontal = x >= 0 ? J_RIGHT : J_LEFT;
    int vertical = y >= 0 ? J_UP : J_DOWN;
    int next = ax >= ay ? horizontal : vertical;
    if (j->dir == horizontal && ay*4 <= ax*5) next = horizontal;
    if (j->dir == vertical && ax*4 <= ay*5) next = vertical;
    if (next != j->dir) {
        j->dir = next;
        j->since = j->last = ms;
        j->repeating = false;
        return next;
    }
    uint32_t elapsed = ms - (j->repeating ? j->last : j->since);
    if (elapsed >= (j->repeating ? 100u : 300u)) {
        j->last = ms;
        j->repeating = true;
        return next;
    }
    return J_NONE;
}
#endif

接到T5输入链路时只留一个事件出口

下面的适配段保留 raw API 的错误状态，并交换中心、跨度与两路输入。传入的参数必须由当前设备标定获得，不能照抄别人的ADC中心值。

#include "joy_filter.h"
#include "tdl_joystick_manage.h"

static Joy menu_joy;

bool menu_joy_configure(int raw_x_center, int raw_y_center,
                        int raw_x_span, int raw_y_span)
{
    return joy_init(&menu_joy, raw_y_center, raw_x_center,
                    raw_y_span, raw_x_span);
}

int menu_joy_poll(TDL_JOYSTICK_HANDLE handle, uint32_t now_ms)
{
    int raw_x = 0, raw_y = 0;
    bool ok = tdl_joystick_get_raw_xy(handle, &raw_x, &raw_y) == OPRT_OK;
    return joy_step(&menu_joy, ok, raw_y, raw_x, now_ms);
}

在已有摇杆句柄初始化成功后配置一次，由输入线程约每10～20 ms调用 menu_joy_poll()，将非零事件投递到UI队列。若这条新链路接管菜单，应撤掉同一菜单上的旧方向回调；若界面框架自带长按重复，也要避免再叠一层连发。读取驱动与UI更新放在各自合适的线程，不能在ADC轮询里直接阻塞绘屏。

这里完成了独立输入模块与主机验证，适配段按固定版本API编写，尚未进行完整T5固件编译和烧录。因此上板前需要验证四向映射、标定数据、线程同步和UI事件消费，不能把主机测试通过等同于整机验收。

不接开发板也能复现事件节奏

把上面的头文件保存为 joy_filter.h，再保存以下 demo.c，两者放在同一目录。

#include "joy_filter.h"
#include <stdio.h>

int main(void)
{
    Joy j;
    if (!joy_init(&j, 0, 0, 1000, 1000)) return 1;
    const uint32_t ms[] = {0, 299, 300, 399, 400, 5000, 5000};
    for (unsigned i = 0; i < sizeof ms / sizeof ms[0]; ++i) {
        int event = joy_step(&j, true, 800, 0, ms[i]);
        printf("%u %d\n", (unsigned)ms[i], event);
    }
    return 0;
}

用支持C11的编译器运行；本次实际使用Zig提供的C编译器，Windows命令如下。独立模块不依赖TuyaOpen SDK。

zig cc -std=c11 -Wall -Wextra -Werror -Wconversion -pedantic -O2 demo.c -o demo.exe
./demo.exe

输出应为下列时间与事件值，1表示向右，0表示本次没有新事件。

本次还实际执行了13组主机测试，覆盖中位偏移、圆形边界、斜向噪声、双向角度切换、快速反向、连发时间、调度停顿、ADC失败、毫秒回绕、极端整数输入，以及10万组中心偏移与比例缩放不变性样本，全部通过。测试中的断言明确启用，没有用关闭断言的发布编译假装验收。

实际调试时先看原始值，再看归一化值，最后看事件。中位持续越线就查机械回中、供电与标定；方向颠倒就查轴顺序与符号；一推跳两格先查是否有两个事件生产者；停顿后猛翻页则检查是否有人把时间差换算成一串补发动作。沿着这条链路排查，比反复加大死区更容易找到问题。

模拟摇杆的手感，是中心、半径、角度和时间四种规则共同决定的。把每条规则的输入与输出留下来，即使暂时没有整机，也能先把容易出错的边界算清楚、跑通。

资料与验证范围

硬件与装配图片来自TuyaOpen项目《TuyaOpen 多模态 AI 口袋机》，项目发布者TuyaOpen，MIT许可：
https://oshwhub.com/tuyaopen/graffiti-t5pocket-pocket-machine

硬件母图取自同项目实际嘉立创EDA编辑器，主板V1.0；正文仅裁剪、缩放和适度锐化，未重绘连线与丝印。装配照为项目原状态。未采用项目旧框图中的器件列表来推断本版硬件。

软件核对依据为TuyaOpen，根LICENSE署名为Copyright (c) Tuya.inc 2019，驱动文件另有Copyright (c) 2021-2025 Tuya Inc.署名，适用Apache-2.0许可。固定提交为 695e571fb4f62932dbf86a86fde664fcb7f2c0b4，核对BSP、摇杆驱动和口袋机应用配置：
https://github.com/tuya/TuyaOpen/tree/695e571fb4f62932dbf86a86fde664fcb7f2c0b4/apps/tuya_t5_pocket

本文新增输入整形模块以MIT许可提供；曲线来自该C实现的合成输入运行结果。完成范围为工程接口核对、独立算法实现与主机测试，未进行整机编译、烧录或实体手感测试。
