用UART MP3语音模块做一个常用语盒子
2018-09-263169
AI 快速预览详细
本文介绍了如何使用DFRobot的UART MP3语音模块制作一个常用语盒子。所需材料包括Arduino Uno、无源音响小喇叭、7.4v锂电池等。通过街机按钮触发预设语音，项目简单易上手，适合零基础新手和DIY爱好者。最终效果是一个可以播放预设语音的盒子，适用于特定情境下的表达需求。
原作者：DF创客社区-屌丝王小明
上次做骰子的uv胶没用完，本着节约的原则（其实是强迫症所致——想清理这种快用完了的物料所占用的大脑缓存），就用剩下的胶来做一个小玩意儿。大家是不是在某些特殊的情况下不愿意说话，手里刚好有一块df出的UART MP3语音模块，于是就想到了一个很奇特的小玩意——常用语盒子。在那些迷之处境下，这小盒子的作用就要彰显了。（不要问在什么样的迷之处境，其实我也不知道）。以下为制作过程，献丑了：

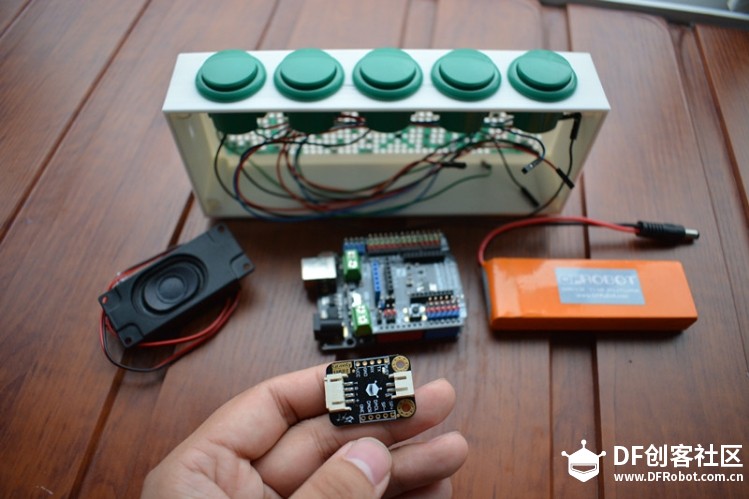

材料清单
- Gravity: UARTMP3语音模块 X1
- 无源音响小喇叭 X1
- uno及扩展板 X1
- 7.4v锂电池 X1
- pcb万用板（用起来真的很上瘾，停不下来） X1
- 白色led灯 X1
- 去游戏厅打着打着游戏，撬几个按钮下来（这一点非常重要） X1

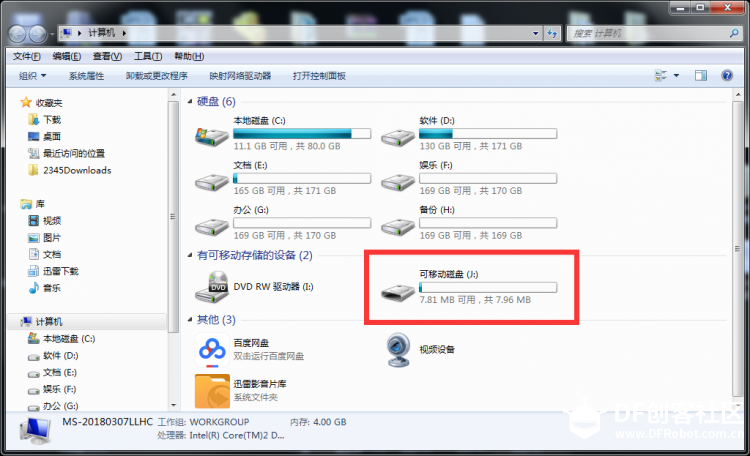

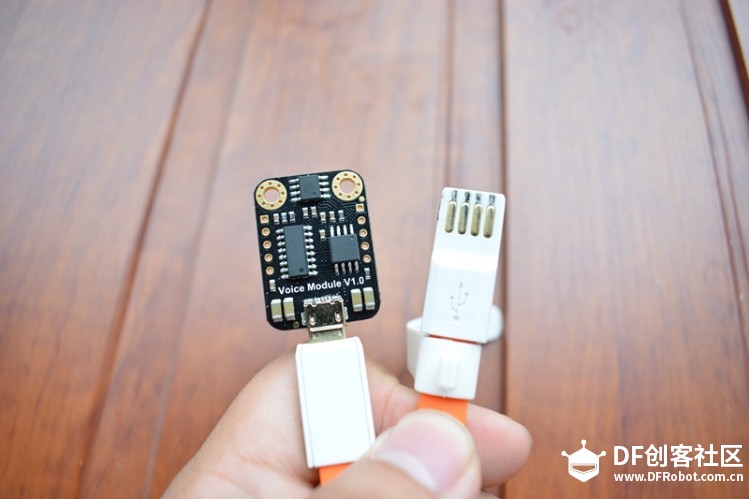

下面这个便是UART MP3语音模块，直接用microusb线插上电脑，就会显示成一个U盘形式，可以直接进行修改里面的语音文件，需要用数字“01”“02”这样的作为名称，以便程序识别调用。这个语音模块可以直接推动3Ω8W的喇叭工作。

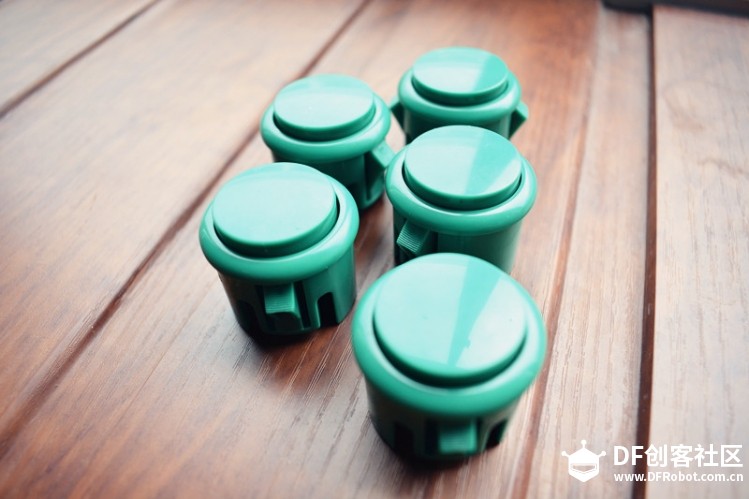

这是我撬下来的街机按钮，老板露出右臂纹身追了我几条街（各位也多加小心）

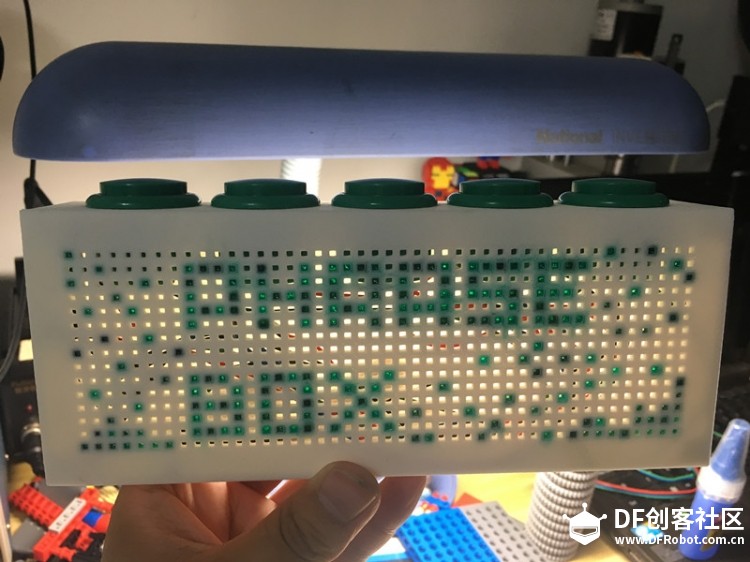

制作外壳，用3D打印出来洞洞外壳，然后再在上面用浅绿和深绿（看着黢麻黑的那个点点），写上“PHRASE BOX”，在弄上一些分散的点作为点缀，我用分散的点做出的是一些沙子堆积的效果，使得画面看上去比较充满。

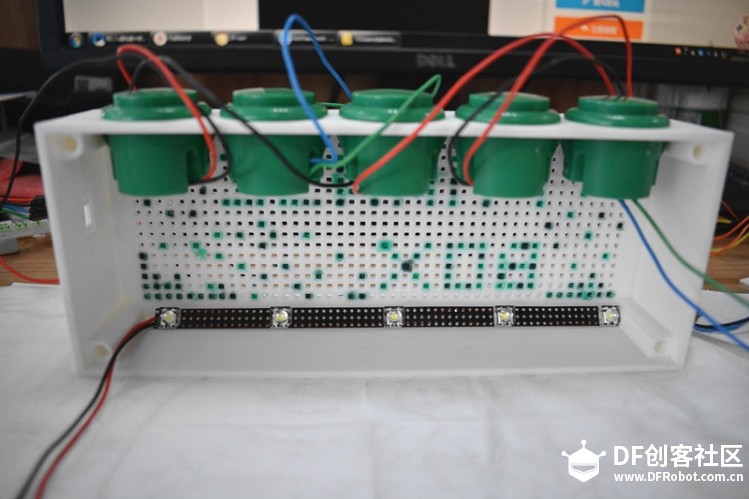

加上led灯在壳体内部（目前阶段，局限于自己的各方面能力，特别喜欢用led作装饰【哭瞎】）：

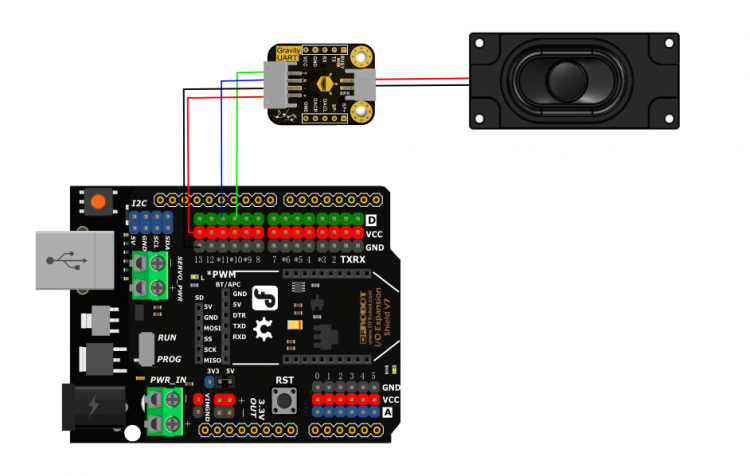

按照MP3语音模块的资料里的电路图连接，使用锂电池供电：

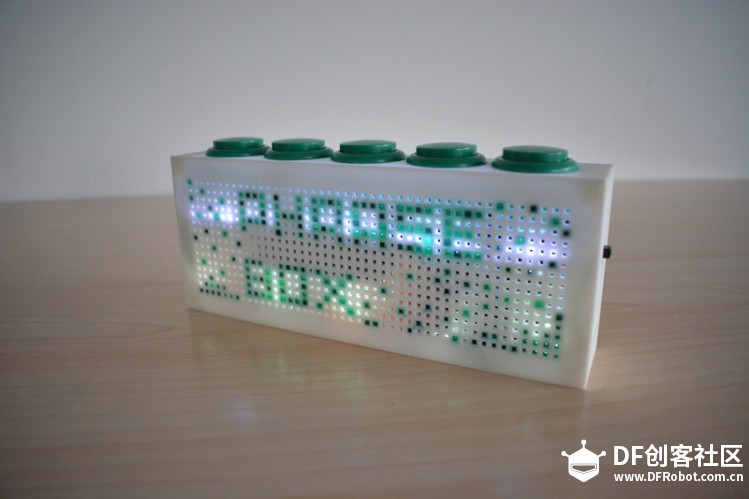

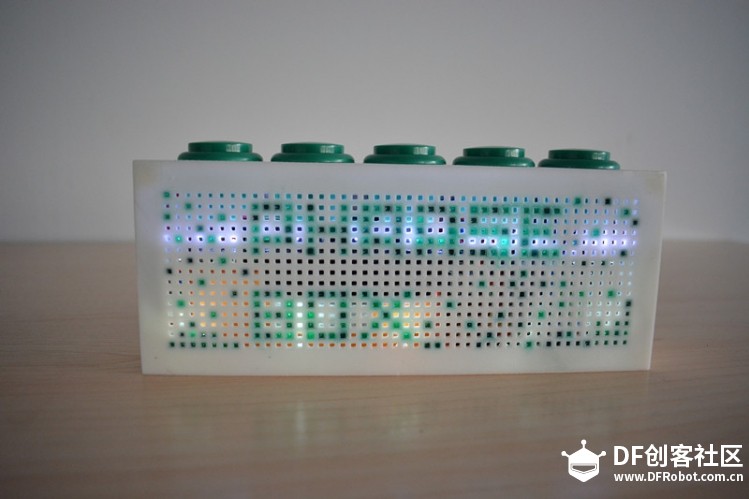

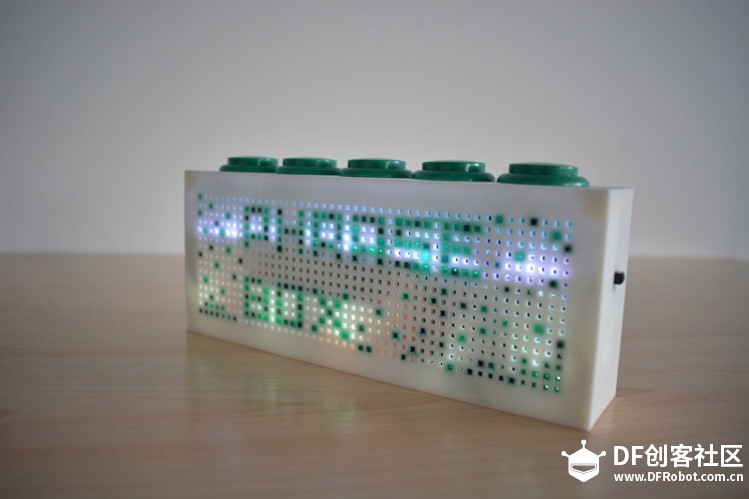

程序很简单，这个常用语盒子，直接复制资料库里的程序，修改一下，就完成了，简单得自己都害怕。 把东西都塞进壳体内，完工：
设想有那么一天，我的同事问我“今天中午吃什么”，我轻视地看他一眼，然后缓缓坐直身子，按下这个绿色的按钮，盒子发出一句“给我闭嘴”。那一定是我按到旁边的那个按钮了。各位慎重使用，谨防被打。
