#情人节#--像素范 , 蓝牙播放器
2018-10-222543
精华项目
AI 快速预览详细
像素范蓝牙播放器是一款创意十足的情人节表白工具，它结合了32x16 RGB LED Matrix点阵屏和DFRduino Mega2560 V3.0控制器，支持音乐频谱显示。硬件清单包括点阵屏、控制器、蓝牙音频模块和无源音箱小喇叭。通过简单的接线和编程，你可以制作出一个既美观又实用的表白工具。

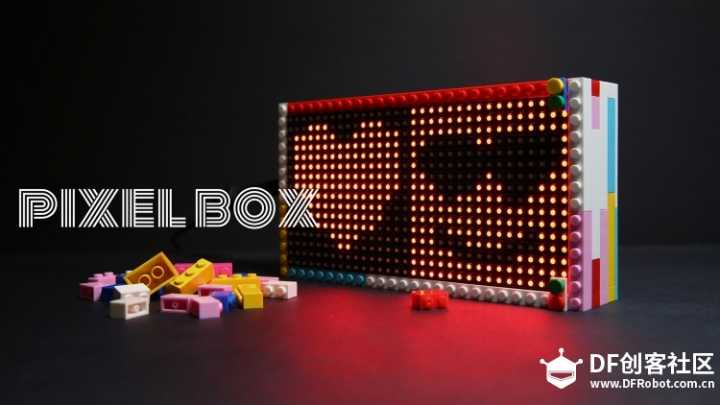

像素范，蓝牙播放器。比心
当你的男神/女神答应和你愉快的约会，是不是心脏都激动无比。 然后迷之微笑的开始筹划美好的一天。于是乎想着送个什么了 像素，我的理解：色彩、颗粒............sony大电影《像素大战》 喜欢一个人的纯粹、天真
色彩的第一反应是点阵屏（比如32x16 RGB LED Matrix ） 颗粒、颗粒，不就是乐高颗粒吗？

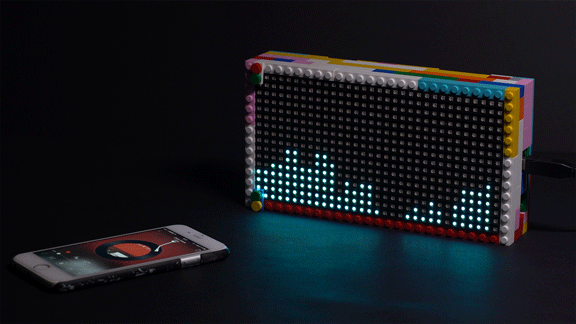

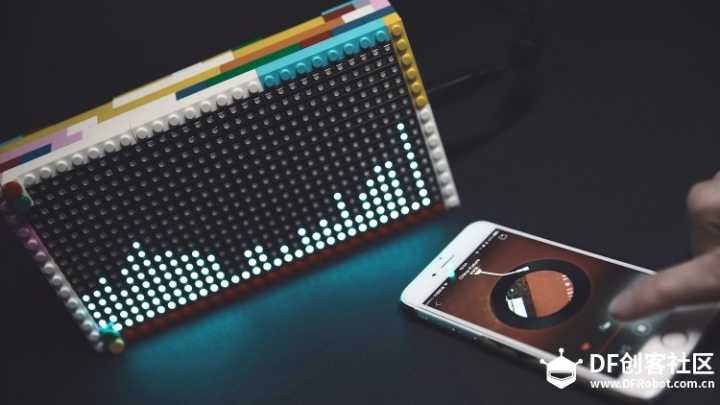

除了情人节表白利器，还是个带音乐频谱的蓝牙播放器
材料清单
- 32x16 RGB LED Matrix 点阵屏 X1
- DFRduino Mega2560 V3.0控制器 X1
- 蓝牙音频模块 X1
- 无源音箱小喇叭 X1
- I2C颜色识别传感器 - TCS34725 (可选） X1
- 乐高积木颗粒（40粒左右） X1

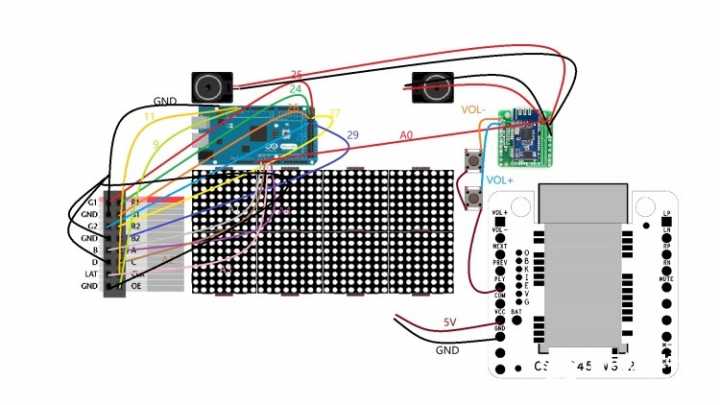

电子部分接线：

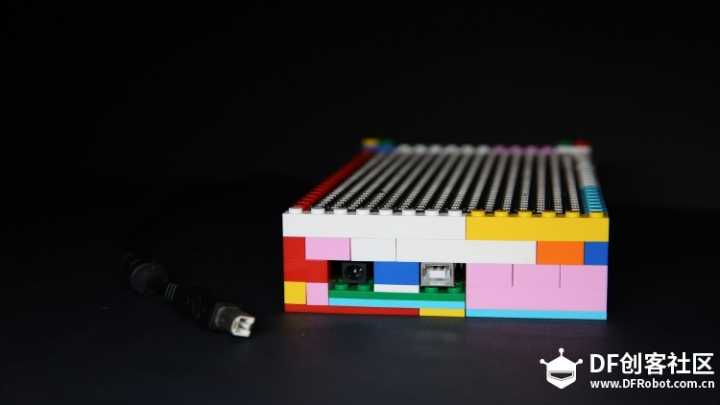

rgb matrix点阵屏的接口有16根接线（R1.G1.B1 R2.G2.B2 A.B.C CLK LAT OE 4个GND), Arduino mega2560(24.25.26 27.28.29 A4.A1.A2 11 A3 9). 蓝牙音频板包括左右声道接2个小喇叭， 蓝牙音频板还包括音量+、音量-等等功能按钮。可以连接几个4脚按键，最后电源可以自己加入锂电独立供电，也 可以外部usb和dc直流插头供电（如下图）。
