STEM教育 · BBC micro:bit定时闸门-计算汽车速度

定时门/Timing gates

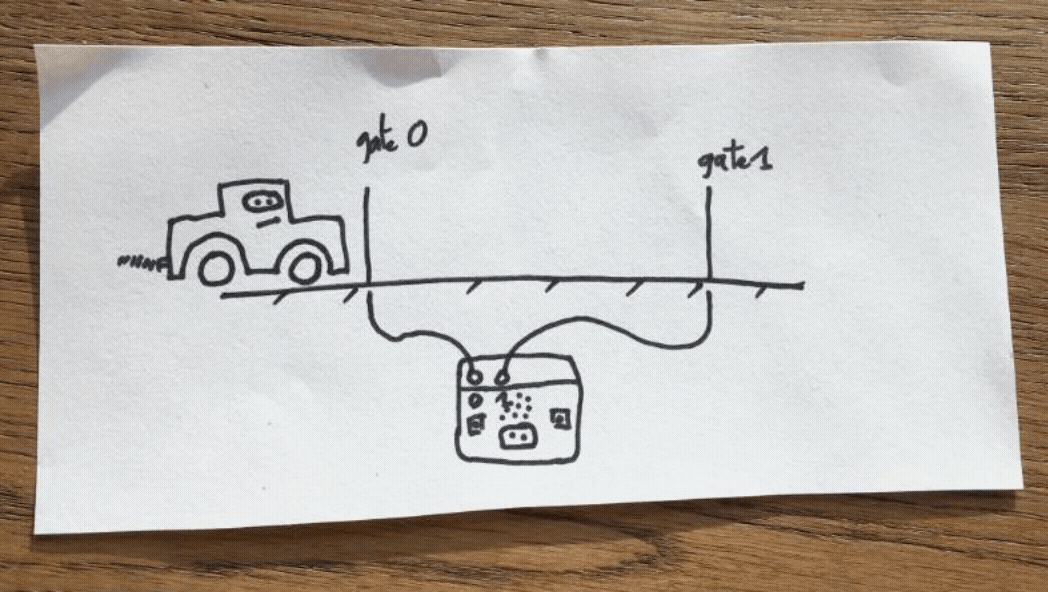

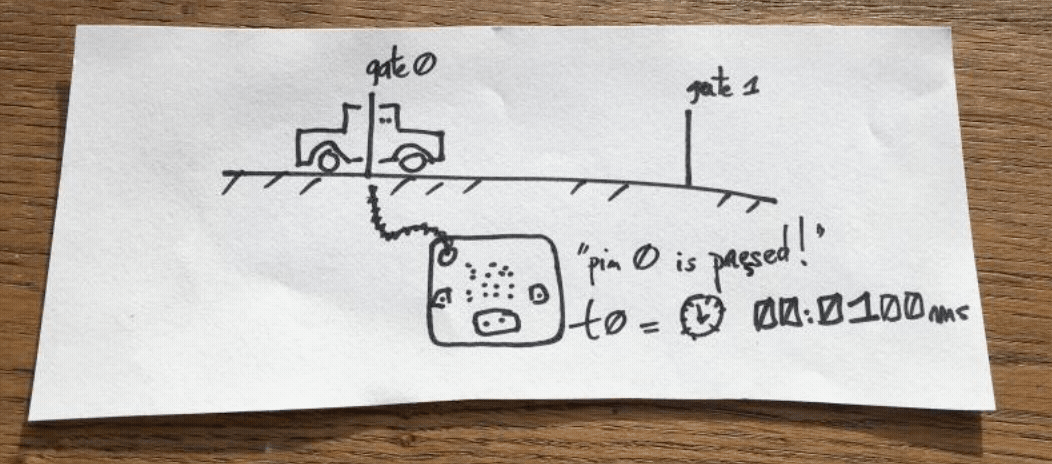

将两个门链接到micro:bit，就可以检测到通过的车辆。

当汽车通过闸门0 时，它通过 on pin pressed 发送一个事件到micro:bit。micro:bit在变量中记录时间t0。

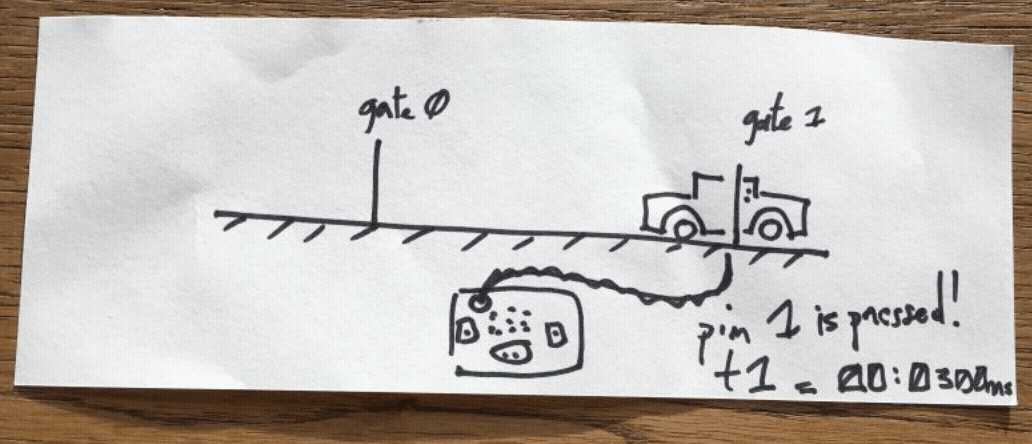

当车通过闸门1 的时候，它通过 on pin pressed 发送一个事件到micro:bit。micro:bit在变量中记录时间t1。

其余的是一些数学和物理知识。穿过门的时间计算为t1-t0。通过将门之间的距离除以持续时间，我们得到了车的速度！

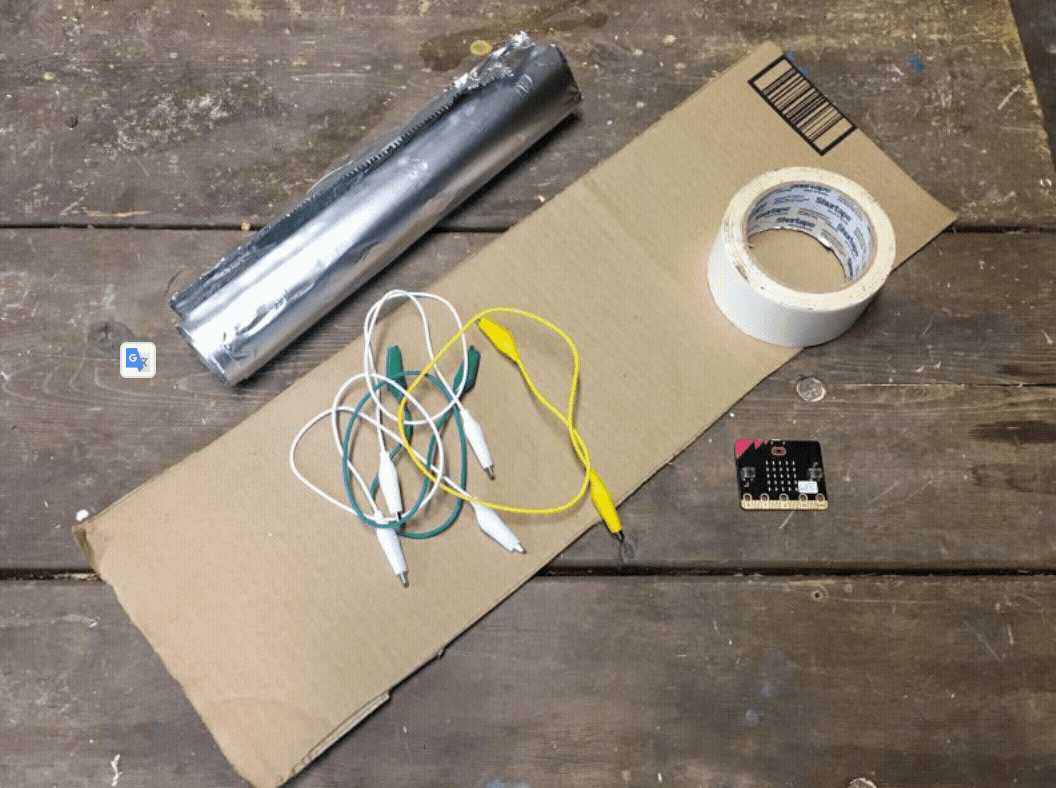

材料清单

纸板 X1
铝箔 X1
双面胶带 X1
4个鳄鱼夹 X1
micro:bit和USB线 X1

步骤1 显示LED

代码

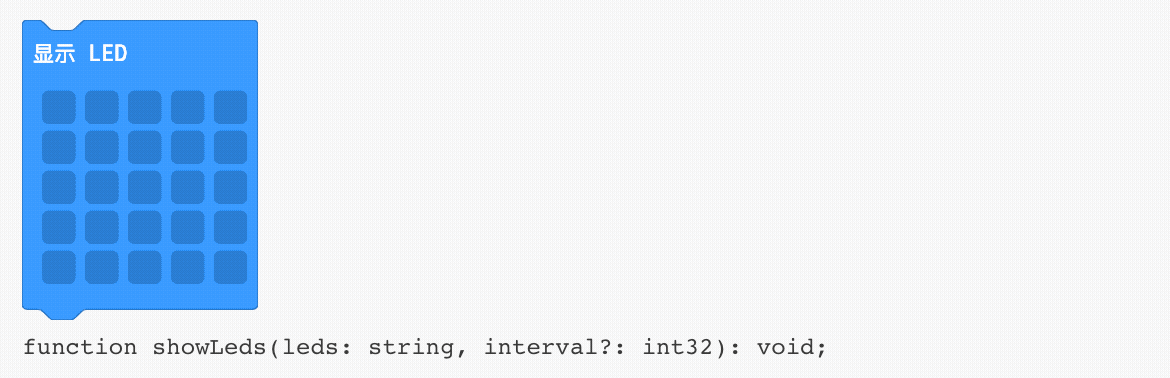

在LED屏幕上显示图片

参数

leds是一个字符串，用于控制打开和关闭哪些LED。

interval是一个可选数字，表示显示图片后等待多少毫秒。如果使用块编程，interval则设置为400毫秒。

例

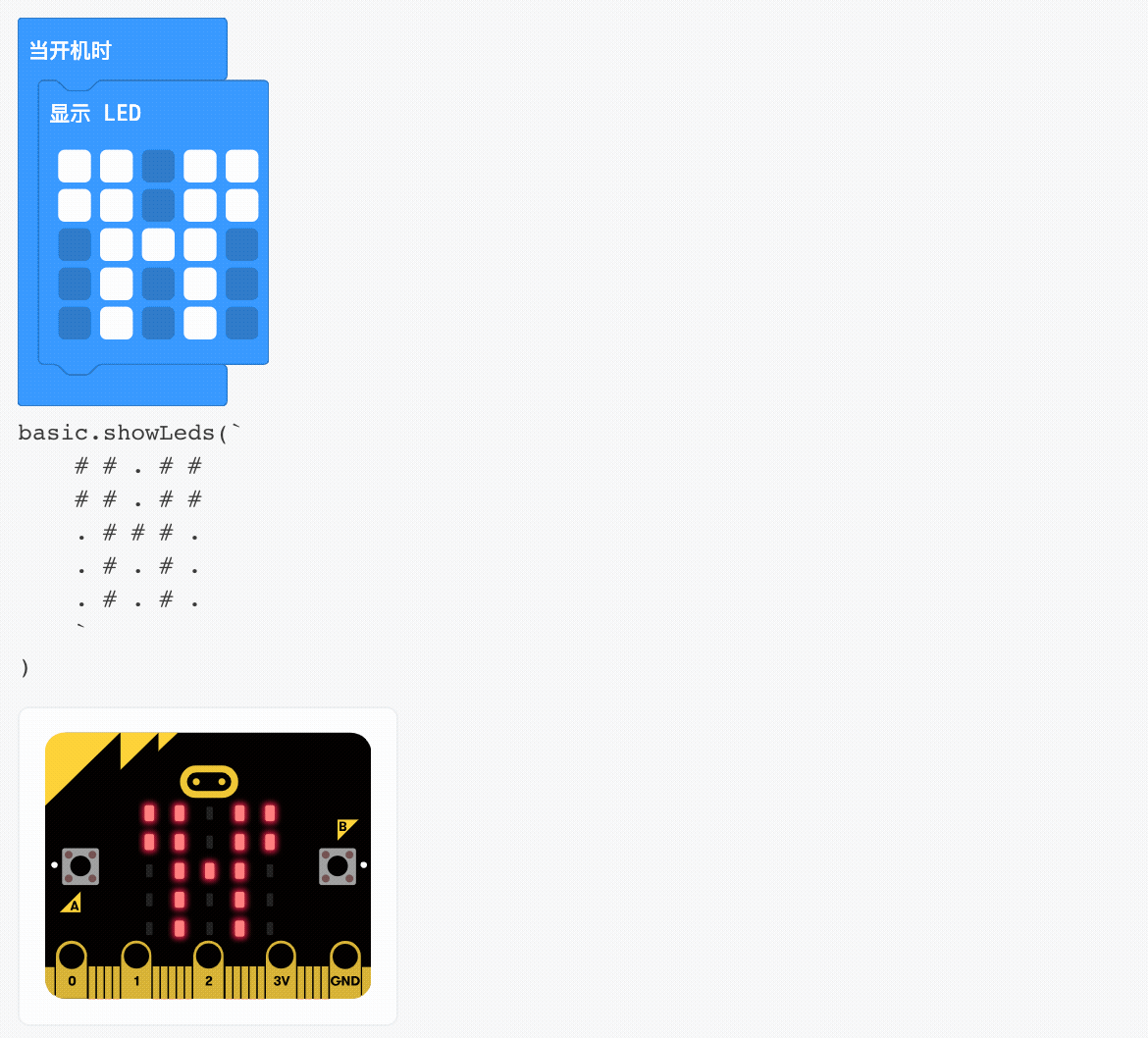

该程序显示具有该show leds功能的图片。

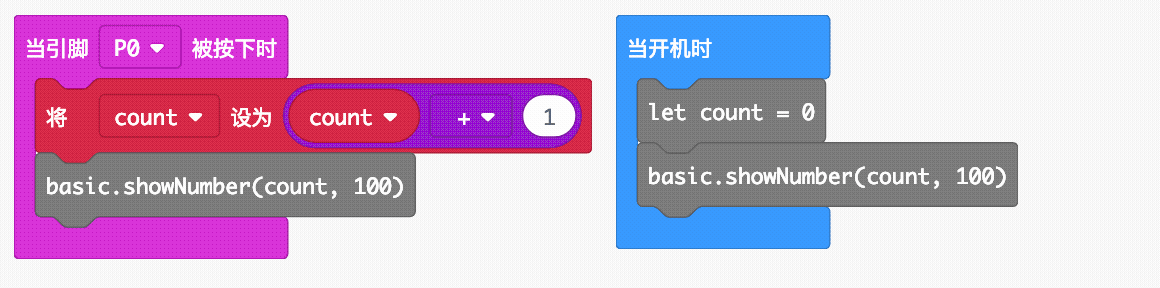

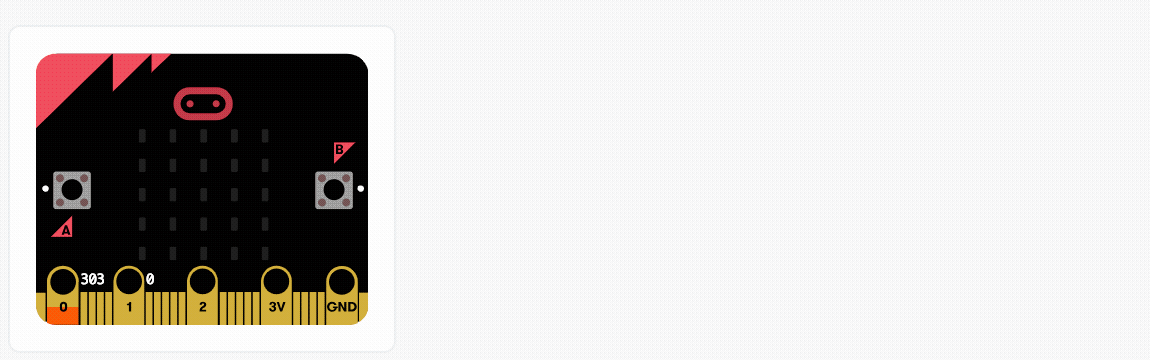

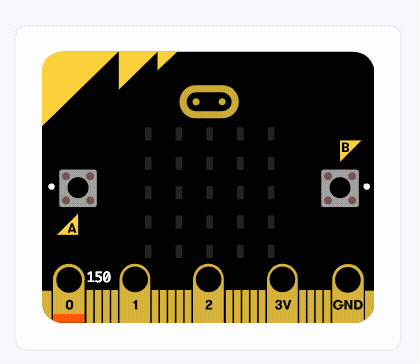

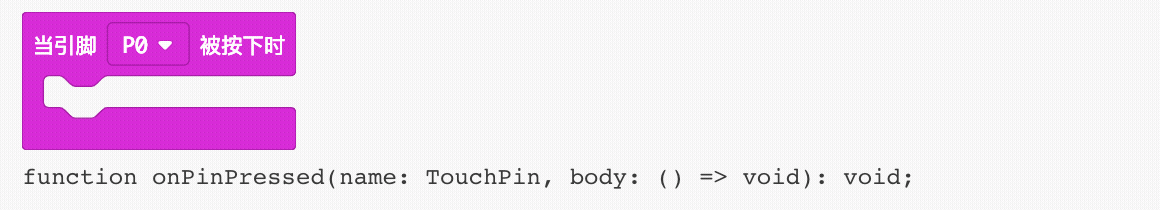

步骤2 On Pin Pressed

参数

代码

let count = 0
basic.showNumber(count, 100)
input.onPinPressed(TouchPin.P0, () => {
    count = count + 1
    basic.showNumber(count, 100)
})

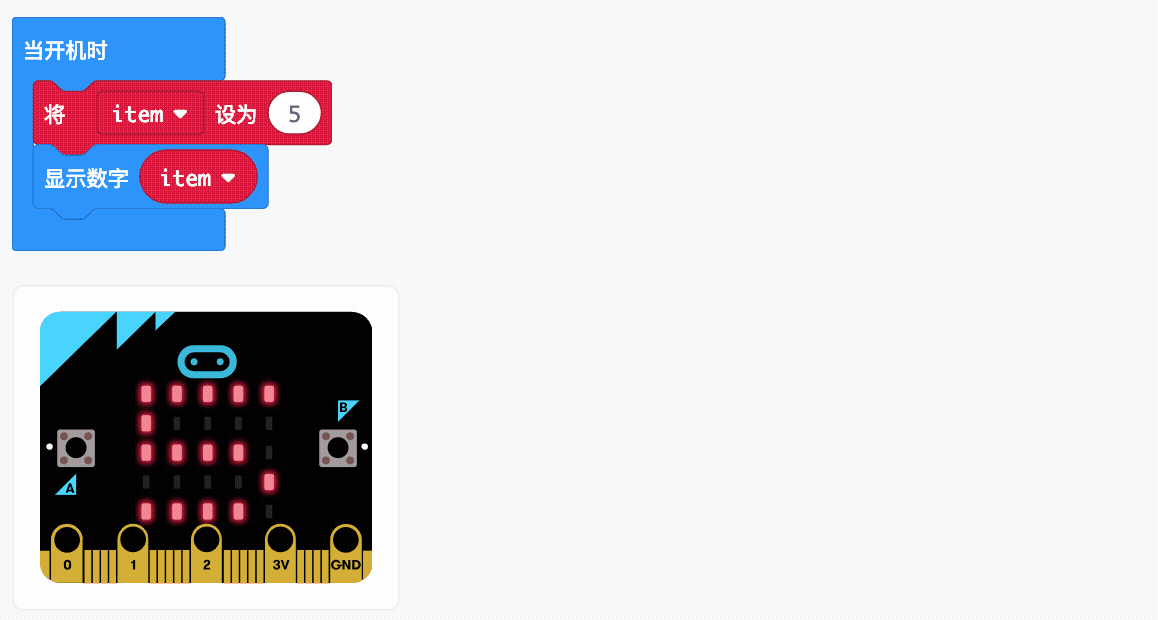

步骤3 在变量中存储数字

代码

let item = 5
basic.showNumber(item)

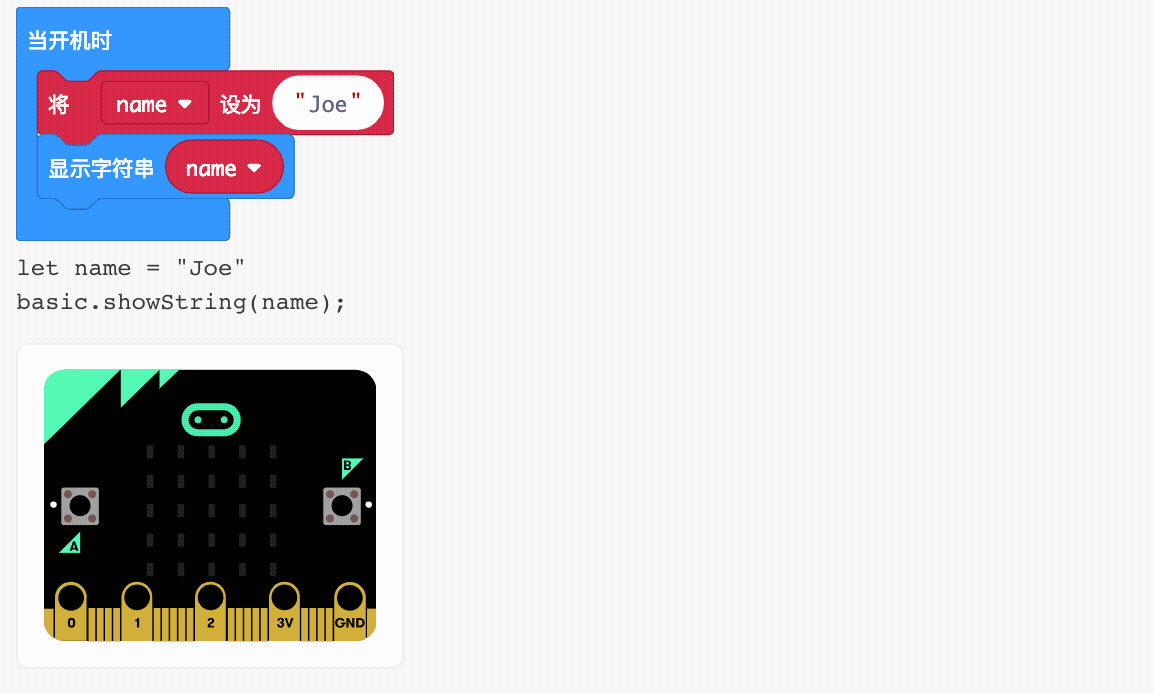

在变量中存储字符串

代码

let name = "Joe"
basic.showString(name);

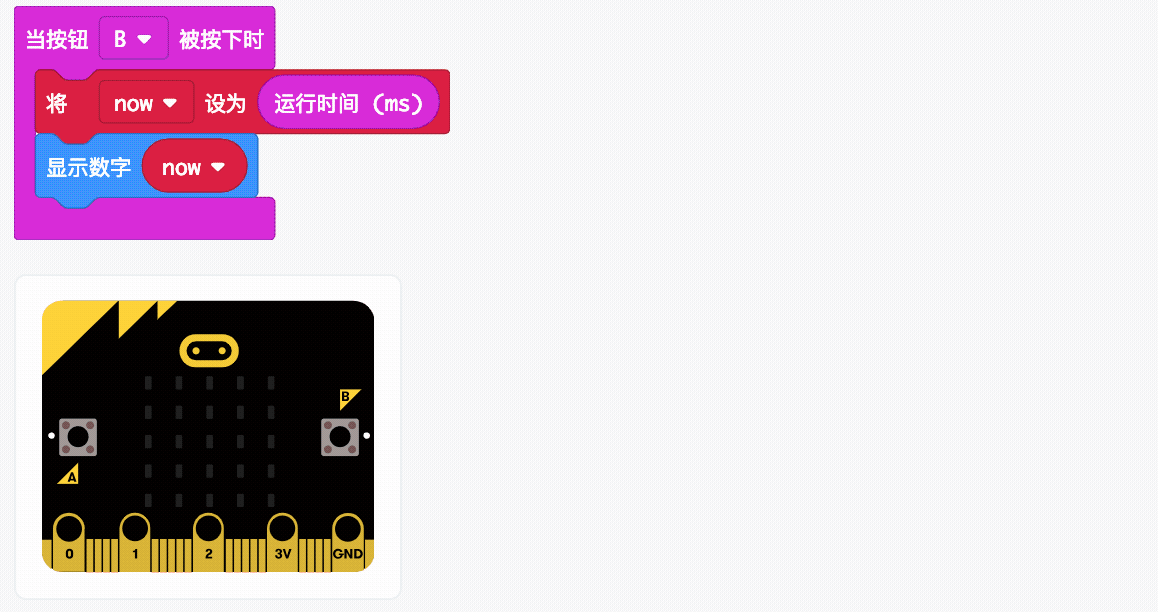

步骤4 运行时间

代码

input.onButtonPressed(Button.B, () => {
    let now = input.runningTime()
    basic.showNumber(now)
})

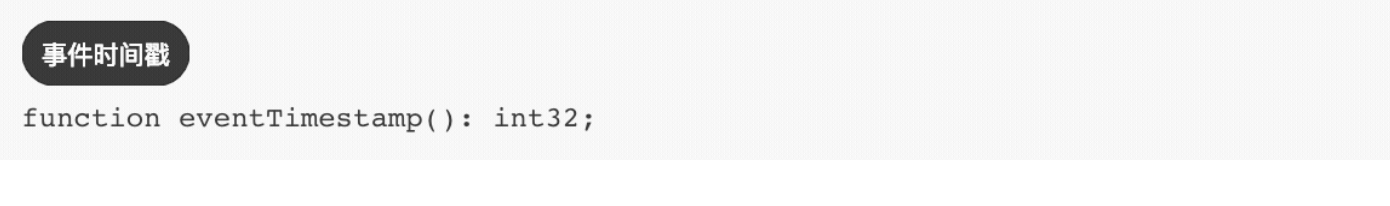

步骤5 事件时间戳

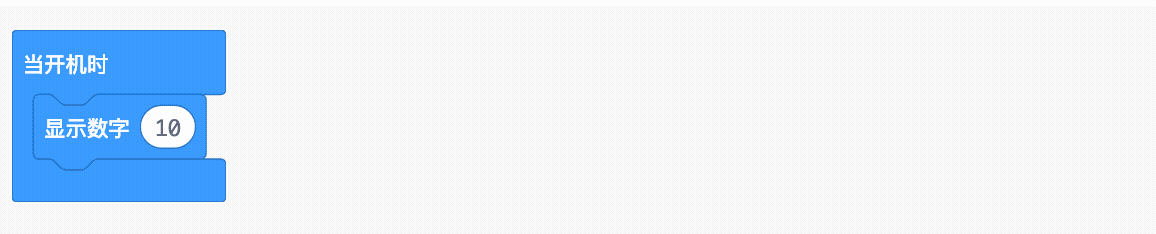

步骤6 显示数字

代码

basic.showNumber(10)

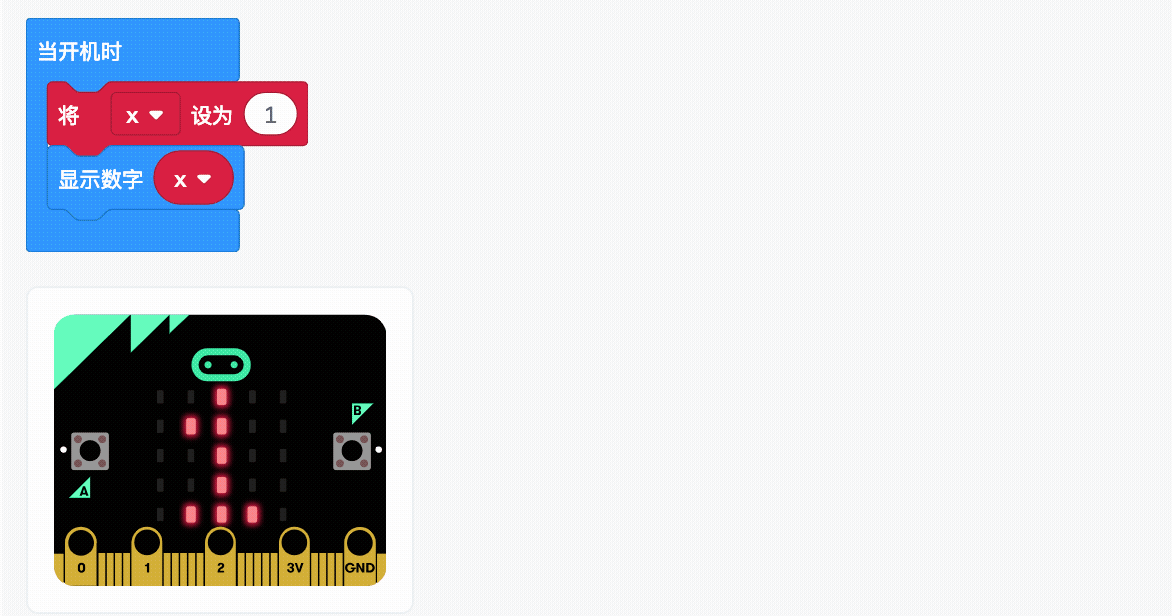

要显示存储在变量中的数字：

代码

let x = 1
basic.showNumber(x)

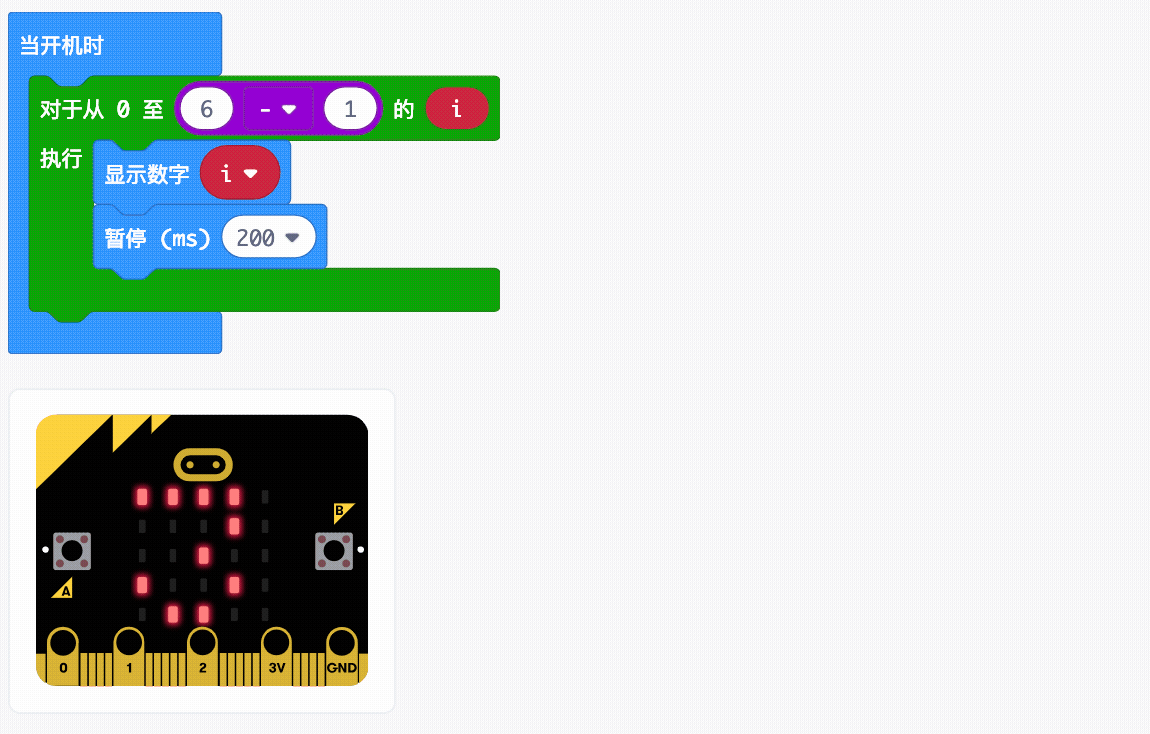

示例：计数到5

代码

for (let i = 0; i < 6; i++) {
    basic.showNumber(i)
    basic.pause(200)
}

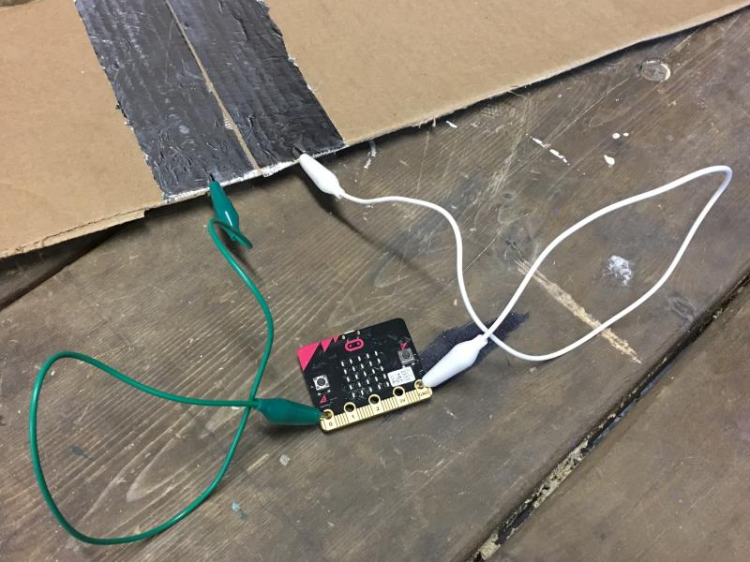

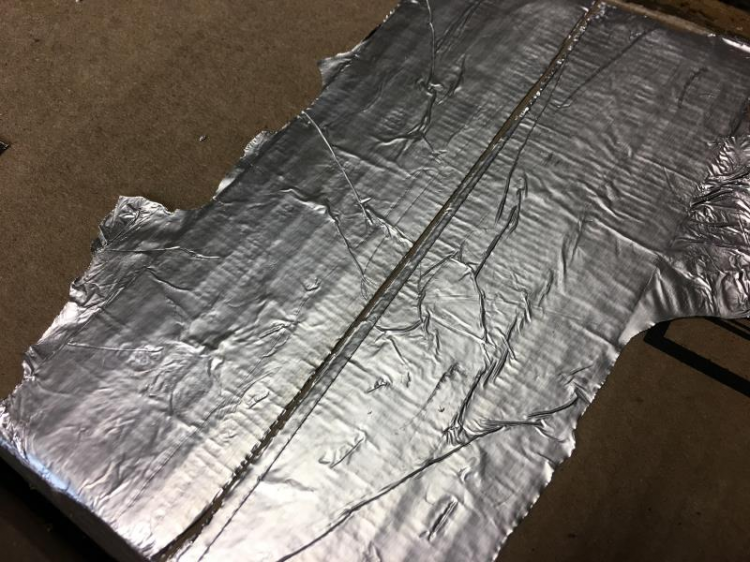

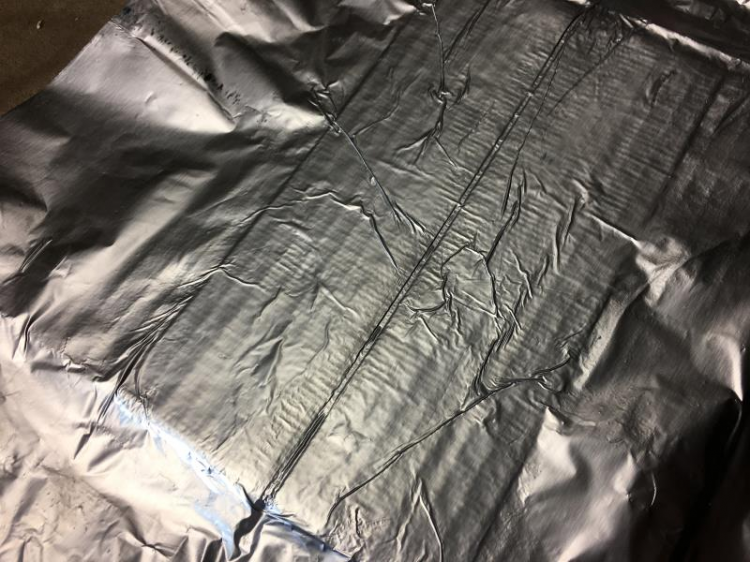

步骤7 建造大门

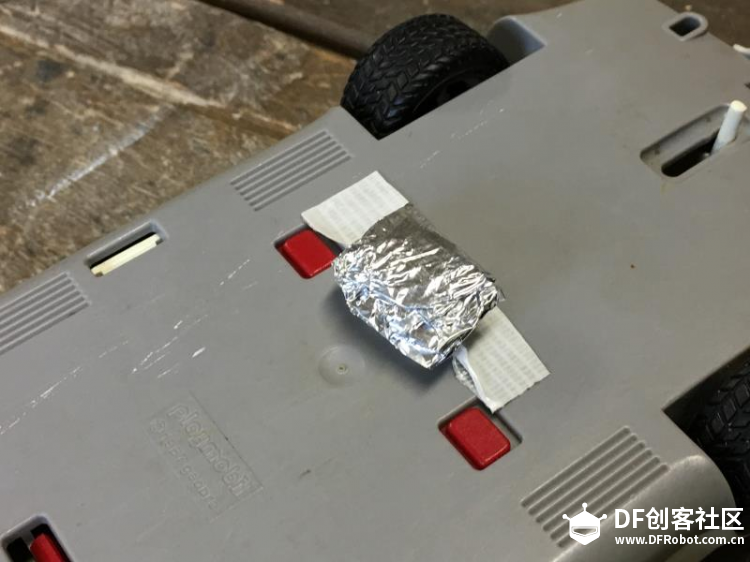

步骤8 升级汽车

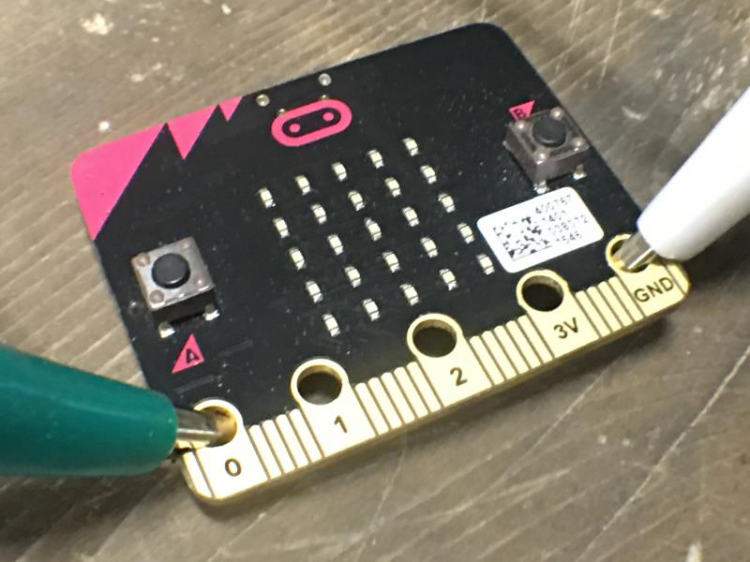

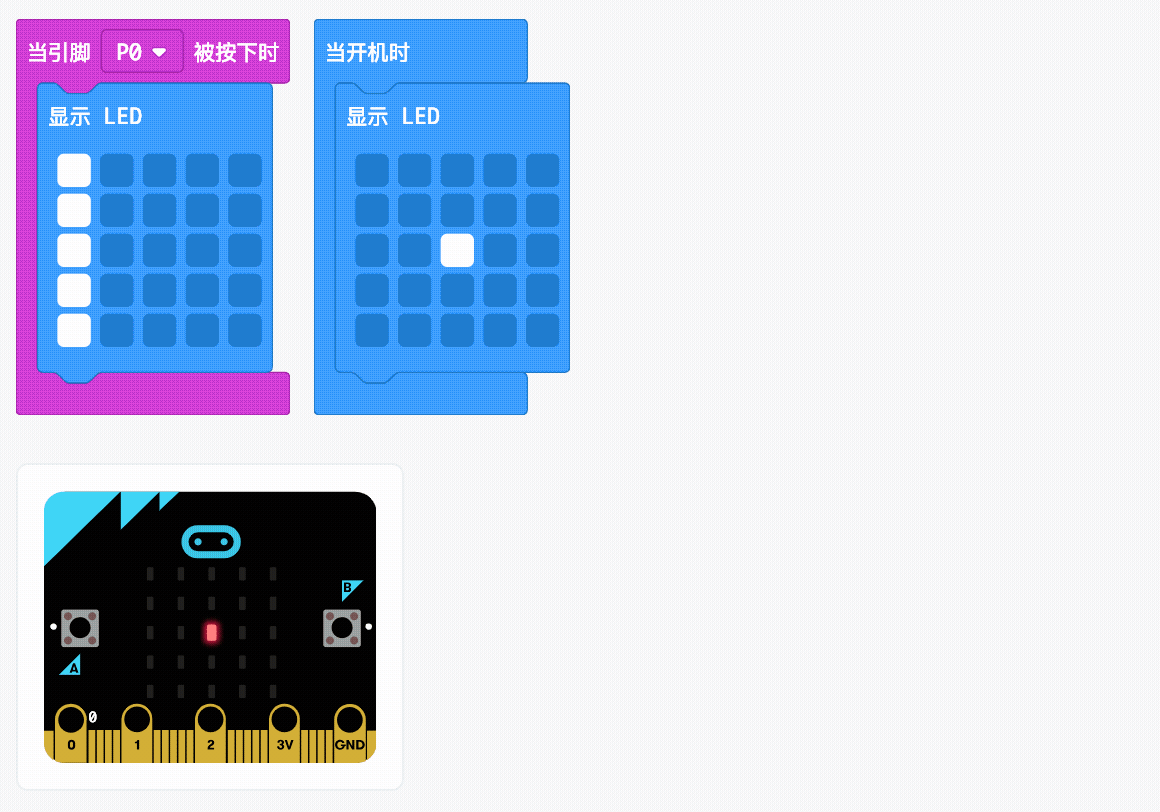

步骤9 用代码检测汽车

代码

basic.showLeds(`
        . . . . .
        . . . . .
        . . # . .
        . . . . .
        . . . . .
        `)
input.onPinPressed(TouchPin.P0, () => {
    basic.showLeds(`
        # . . . .
        # . . . .
        # . . . .
        # . . . .
        # . . . .
        `)
})

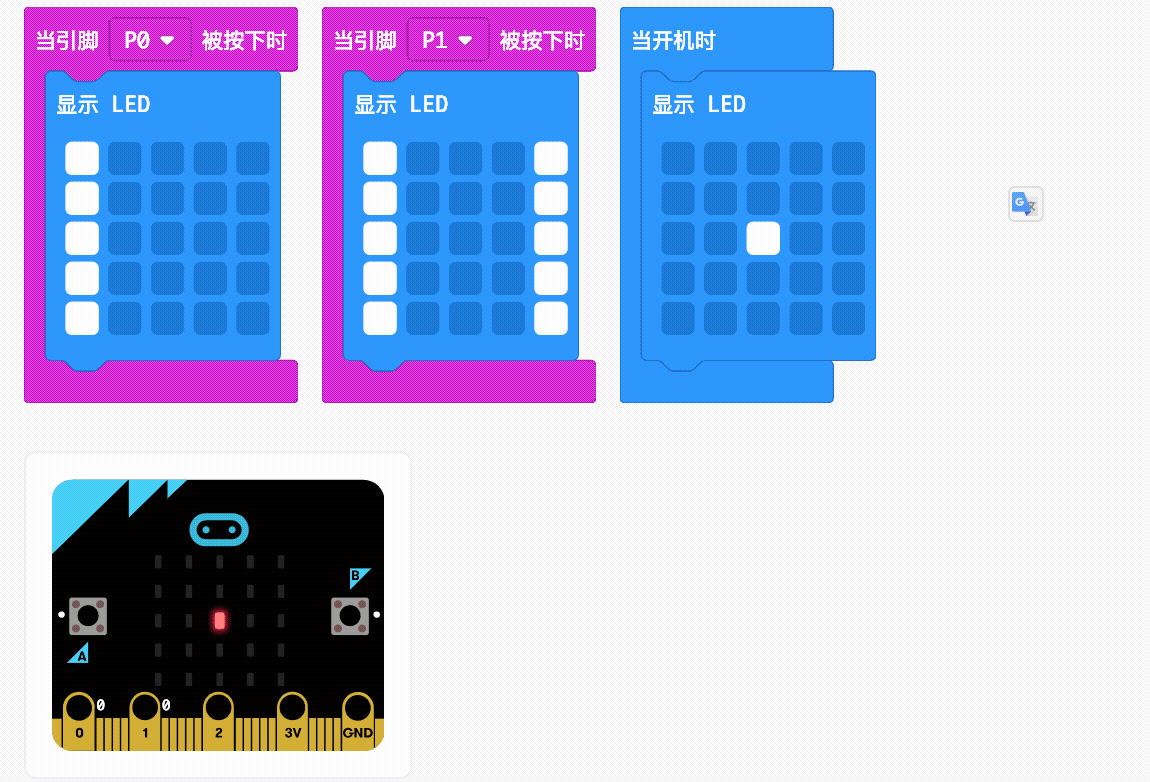

步骤10 检测第二个门

代码

basic.showLeds(`
        . . . . .
        . . . . .
        . . # . .
        . . . . .
        . . . . .
        `)
input.onPinPressed(TouchPin.P0, () => {
    basic.showLeds(`
        # . . . .
        # . . . .
        # . . . .
        # . . . .
        # . . . .
        `)
})
input.onPinPressed(TouchPin.P1, () => {
    basic.showLeds(`
        # . . . #
        # . . . #
        # . . . #
        # . . . #
        # . . . #
        `)
})

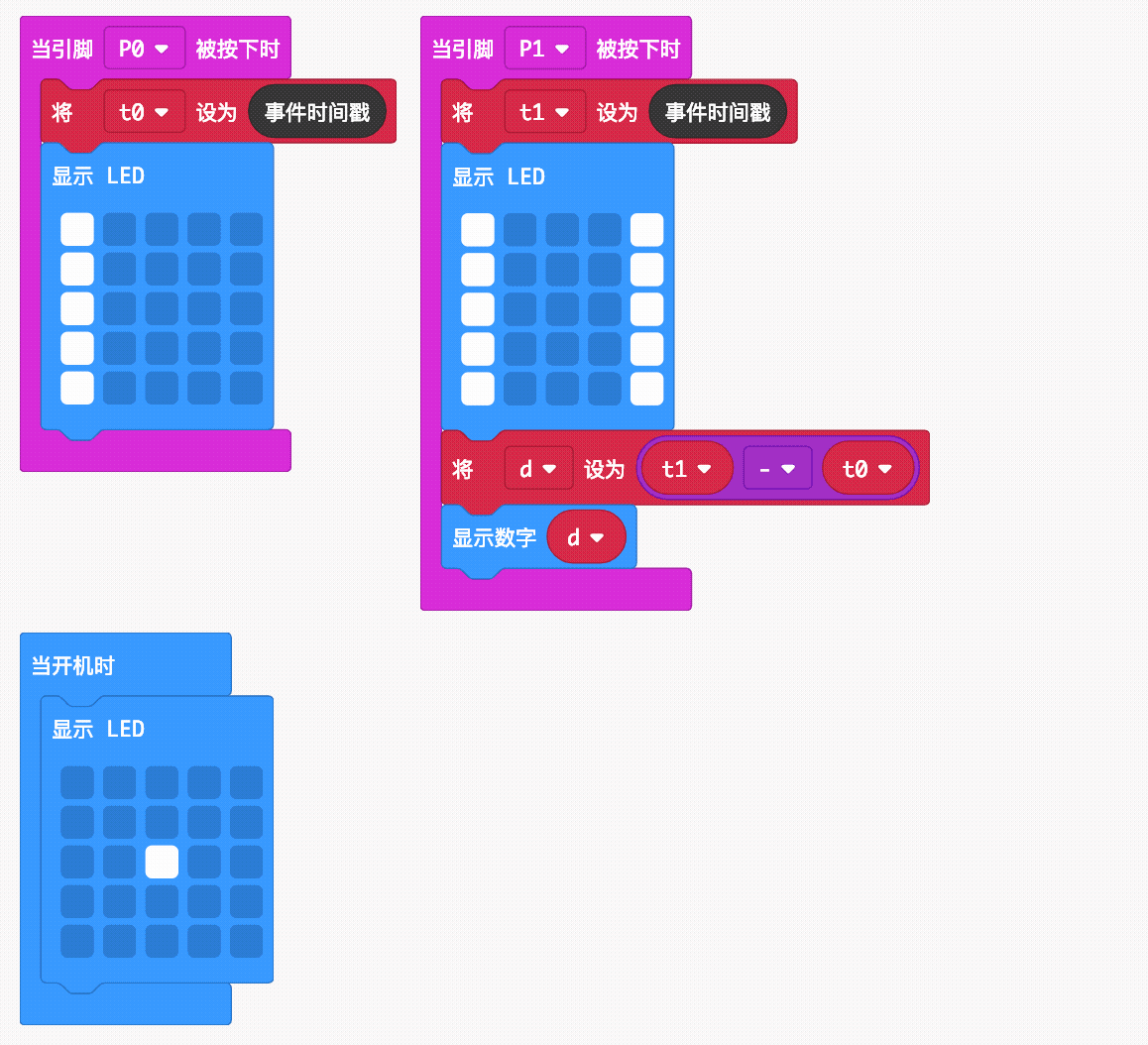

步骤11 计算时间

代码

let t0 = 0;
let t1 = 0;
basic.showLeds(`
        . . . . .
        . . . . .
        . . # . .
        . . . . .
        . . . . .
        `)
input.onPinPressed(TouchPin.P0, () => {
    t0 = control.eventTimestamp();
    basic.showLeds(`
        # . . . .
        # . . . .
        # . . . .
        # . . . .
        # . . . .
        `)
})
input.onPinPressed(TouchPin.P1, () => {
    t1 = control.eventTimestamp();
    basic.showLeds(`
        # . . . #
        # . . . #
        # . . . #
        # . . . #
        # . . . #
        `)
    let d = t1 - t0
    basic.showNumber(d)
})

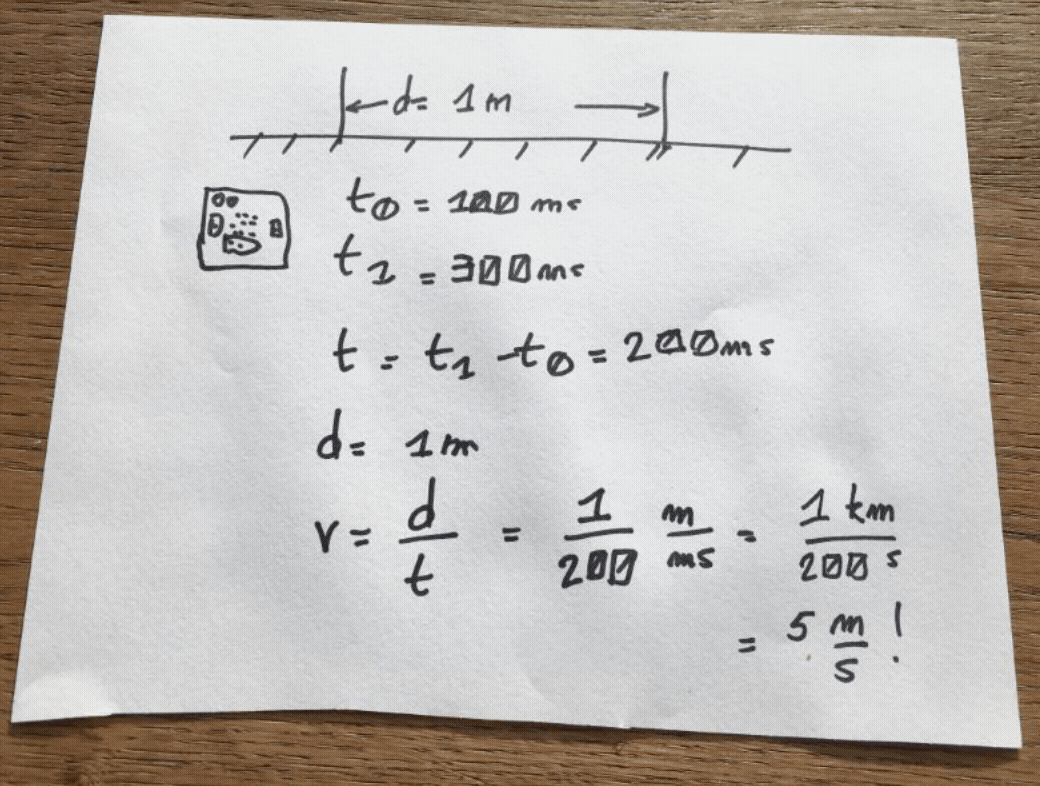

步骤12 计算速度

测量门之间的距离并应用牛顿定律来计算汽车的速度（它的速度）。

v = d / t
