“疫期”宅家,“囧玩”好搭酷-nano强大的USB功能

[复制链接]
“疫期”宅家,“囧玩”好搭酷-nano强大的USB功能


一、创客千师计划、强基计划一脉相承
    2019年12月31日浙江师范大学行知学院创客研究中心推出《创客千师计划》,从智能硬件、程序设计、人工智能等方面培养千名创客教师为目标,由千名创客老师推动万校开展创客活动,协助各校开设智能硬件、程序设计和人工智能课程,百万学生参与学习为强基计划做准备。

二、“疫期”宅家,“教、学”并重
(1)初探 好搭酷-nano
     非常荣幸,收到了好好搭搭赞助的好搭酷-nano1份,第一时间开箱试玩。
3.png 2.png

    第一囧——排针还没焊上,“疫期”宅家,家里没电烙铁(对于小白的我,焊接也是考验技术的啦)


    好搭酷-nano尺寸非常的mini,跟Arduino nano 又有什么区别呢

    别急别急,找说明书!

    重要事情说三遍!找说明书!找说明书!找说明书!翻了翻,没有跟好搭酷-mini一样附上说明书,稍有点遗憾!

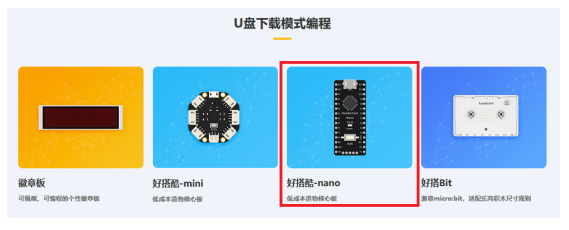

    就这么算了吗,哈哈。上 好好搭搭在线 找资料啊!官网的数字资源,实时更新,学习过程可以少走一些坑。

202003148227..png 202003148303..png


(2)敲重点(以下资料说明来源于官网)

     概述:

      好搭酷-nano是一款专门针对造物的核心板。在好搭酷-mini的基础上,引出了所有的IO端口,可直插面包板,外形小巧但功能强大。同时采用U盘下载模式,优化了程序下载的方式,使操作更加简单,方便用户自己扩展应用。

      参数:

      尺       寸:40.7x17.7mm

      处 理 器:32位ARM Cotext-M0芯片 64K Flash 8K RAM

      数字端口:14个通道(包含4个PWM)

      模拟端口:8个通道(包含2个PWM)

     下载方式:U盘下载模式

    接口类型:2.54排针


      接口说明:



      按键和指示灯说明:

  运行键/RUN键:连接USB,下载程序后运行程序,此时按运行键,好搭酷-nano重新进入U盘模式,再按一次运行键,重新进入运行模式。

LED灯:电源指示灯。


      供电方式:

    USB供电:Micro USB供电

     VIN引脚供电:外接 6.5-12V电源

     5V引脚供电:给5V引脚输入5V电源
     -电源会自动选择最高电压源。
      使用方式:


(3)动手玩一玩
     1. 连接好搭酷-nano连接到电脑,计算机检测到U盘接入。


    2. 进入好好搭搭网站,登录并进入创作界面。


  3. 选择好搭酷-nano编程界面,点击进入。

    4.提示登录好好搭搭在线账号

   5.进入编程创作界面,开始编程吧
   ……
   ……
   ……
   什么,想不错做什么?
   那就查看例程吧



三、“囧玩”好搭酷-nano强大的USB功能
(1)usb键盘发送数值123
   上例程:
   操作过程如下:

     第二囧——早一会在下载程序的过程中,顺手打开了“微信”结果是这样的
    真的是微信轰炸机,那个囧啊!!!

(2)usb-midi梦醒时分
    太尴尬了,放一首midi音乐来放松一下吧
    下载程序,怎么没声音
     第三囧——usb-midi不是这么玩的

   不懂就要认真学习!
   下载示例程序资源
    解压,双击运行midi.exe
    202003141966..png 202003147079..png
     设备号,是多少?
     叫你仔细看,就是没仔细看!又囧了!
midi设备号.png midi设备号 注意说明.png
其实资源包,官网的资料都有详细说明!

四、大功告成,还能怎么玩

     经过了“囧玩”好搭酷-nano强大的USB功能,我们基本对好搭酷-nano有了初步的了解,给我最大的感觉还是好好搭搭在线详细的资料,让我们在初步接触好搭酷-nano(其他好搭产品资料也是非常详细)是非常容易的。
    另一个是,好搭酷-nano强大的usb功能,消除了我们硬件编程环境搭建中的各种“囧”,让我们由衷的喜欢!
     最后,说一下:
     等焊接上排针后,好歹也接上个按钮模块,就不会那么囧啦!该怎么玩就怎么万,期待大家的加入!
    【视频就免了,midi音乐自己听】
