[项目] 用环境传感器做一个气象站

[复制链接]
本帖最后由 派大星ym 于 2022-9-26 13:26 编辑

不知你是否发现,近几年的气温逐渐升高。特别是夏季的酷热—太阳炙烤着大地,马路上焦干、滚烫,脚踏下去柏油路都软绵绵的了,处处在化开,路旁的荒草丛几乎要燃烧起来,空气中弥漫的热浪,整个世界刺眼的亮,令人口焦舌干喘不过气来。
有时我甚至在想多年后地球还是人类赖以生存的家园吗?
最近天气预报播报-多地最高气温超过40℃,大多超过当地历史最高温度。据悉人体最适宜温度在19℃—26℃,40℃的气温已经会感受到明显的不适甚至难受。
如此我也想知道自己所处位置到底有多热温度是多少,
刚好手里有个能测温湿度,气压,环境光和紫外线的五合一环境传感器。不妨做个监测气象数据的气象站吧。

用环境传感器做一个气象站图2







用环境传感器做一个气象站图1
用环境传感器做一个气象站图3







材料清单:

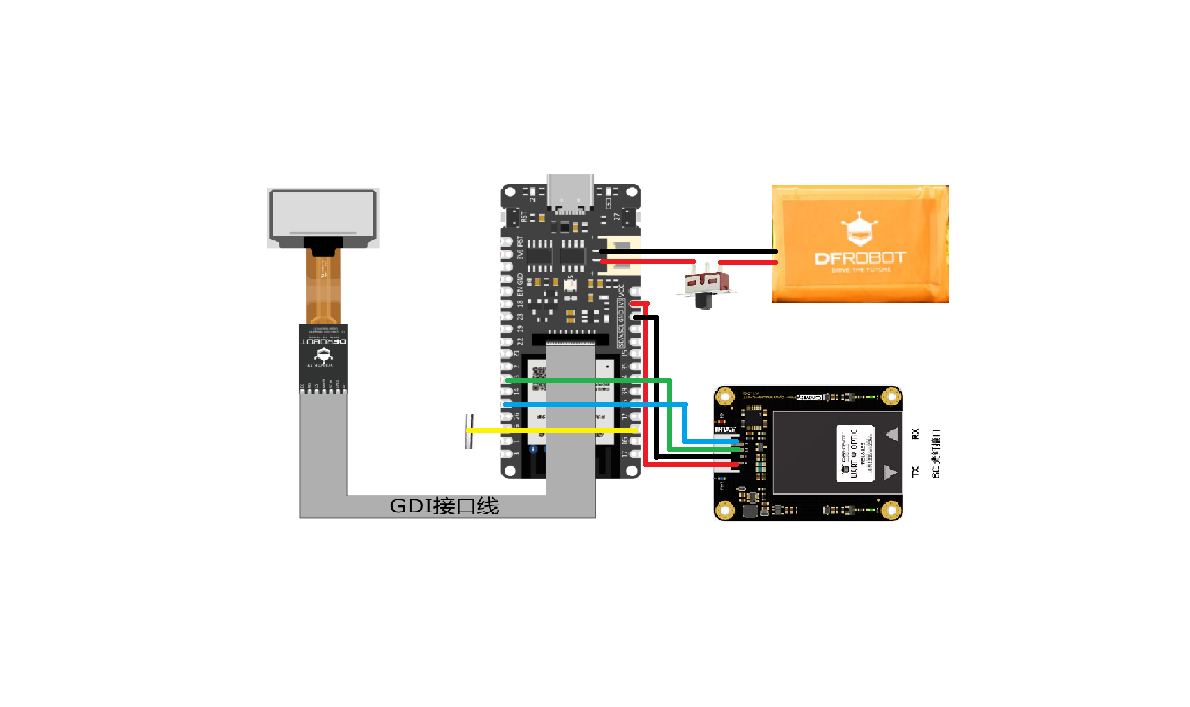

电路连接:


显示端
用环境传感器做一个气象站图4

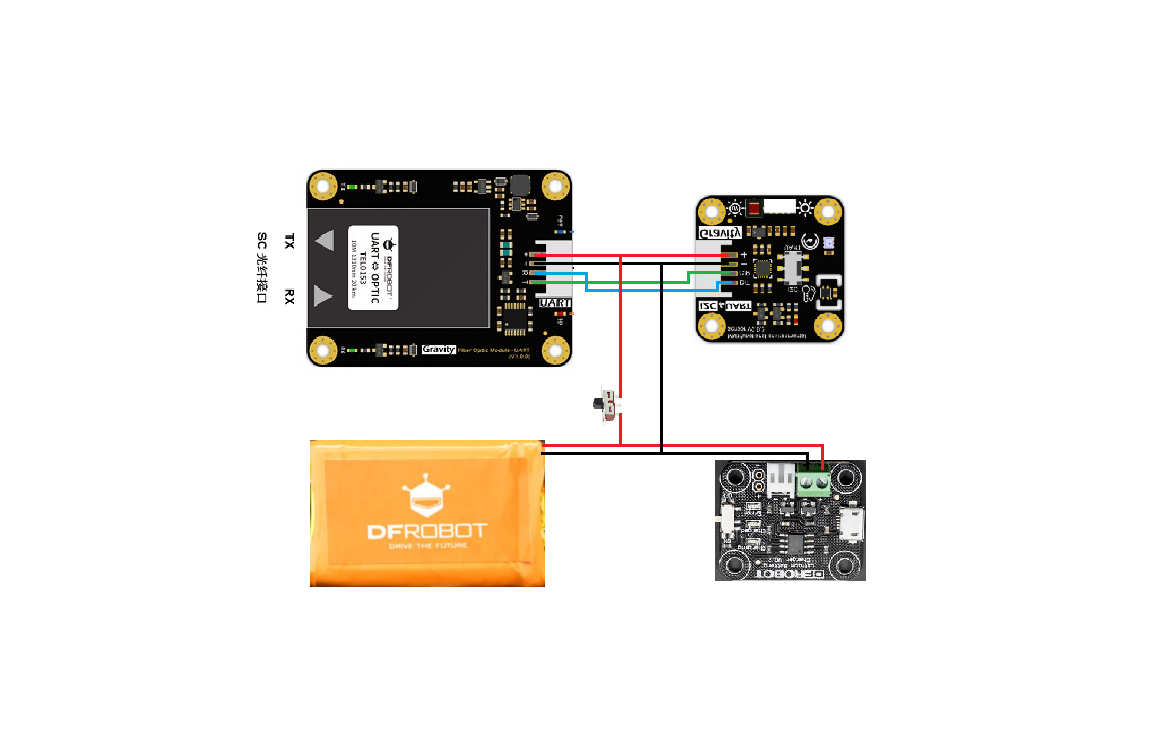

传感器端
用环境传感器做一个气象站图5

硬件组装:


显示端—

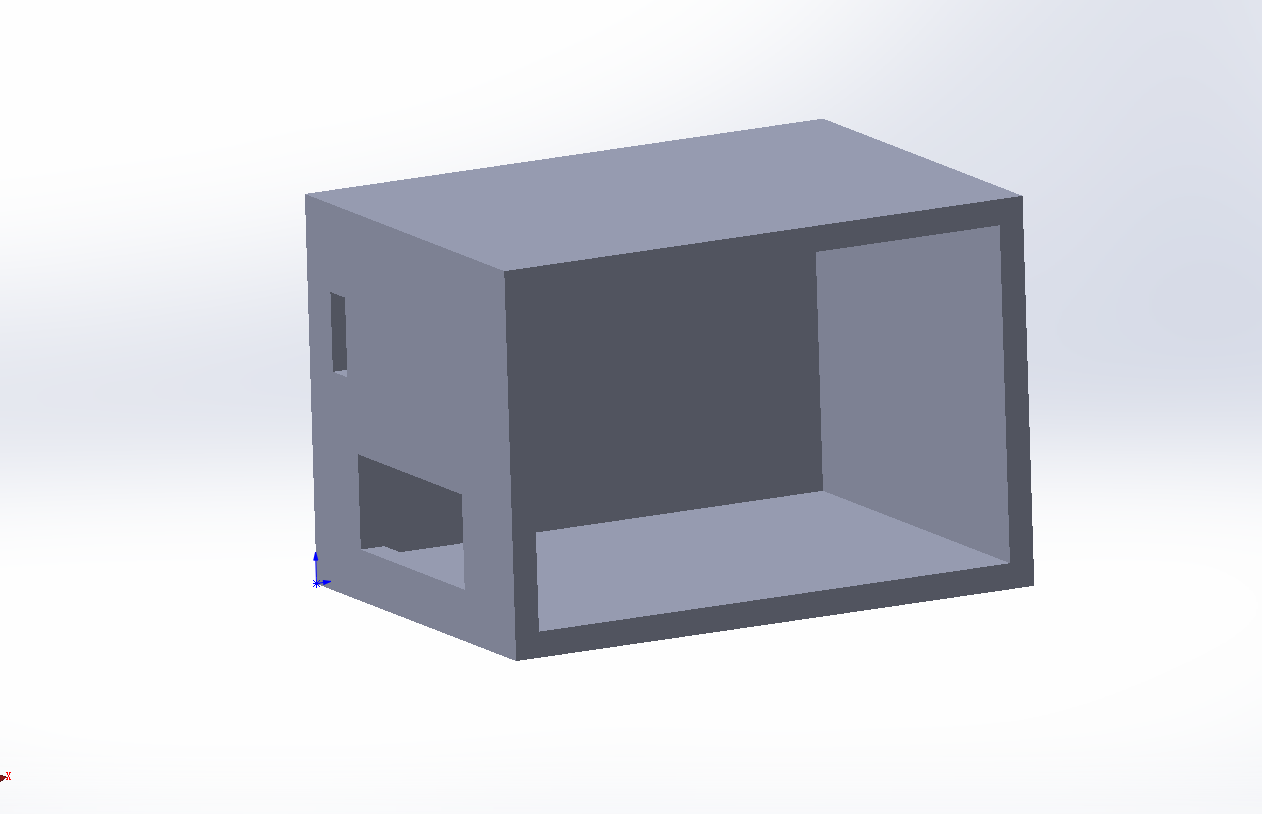

设计外壳并打印完成
用环境传感器做一个气象站图6

根据电路图连接所有模块

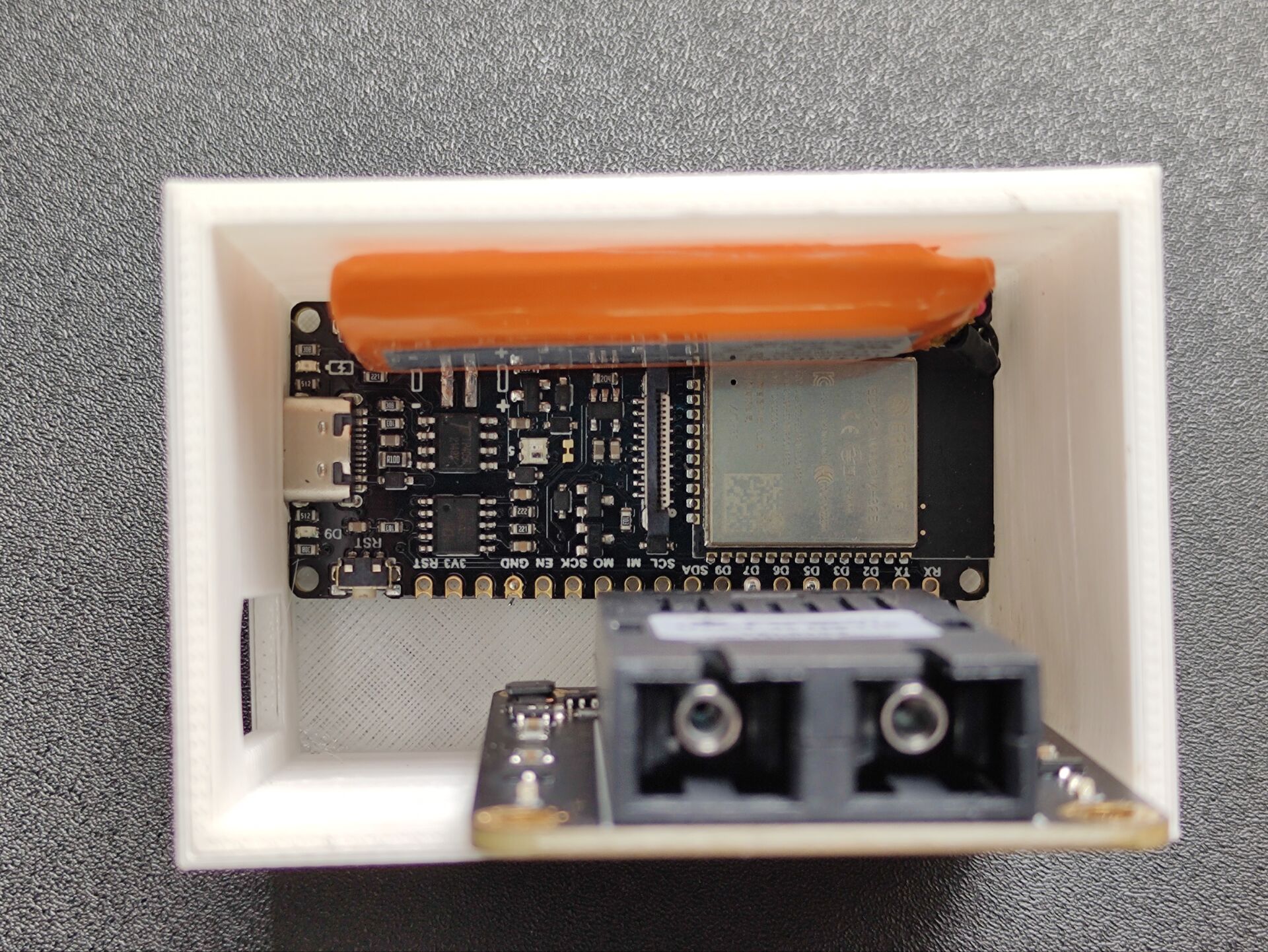

将硬件模块装入外壳里,首先安装ESP32主控模块(安装过程中小心注意,避免导线断开),安装电池使用胶水粘贴在顶部
用环境传感器做一个气象站图14

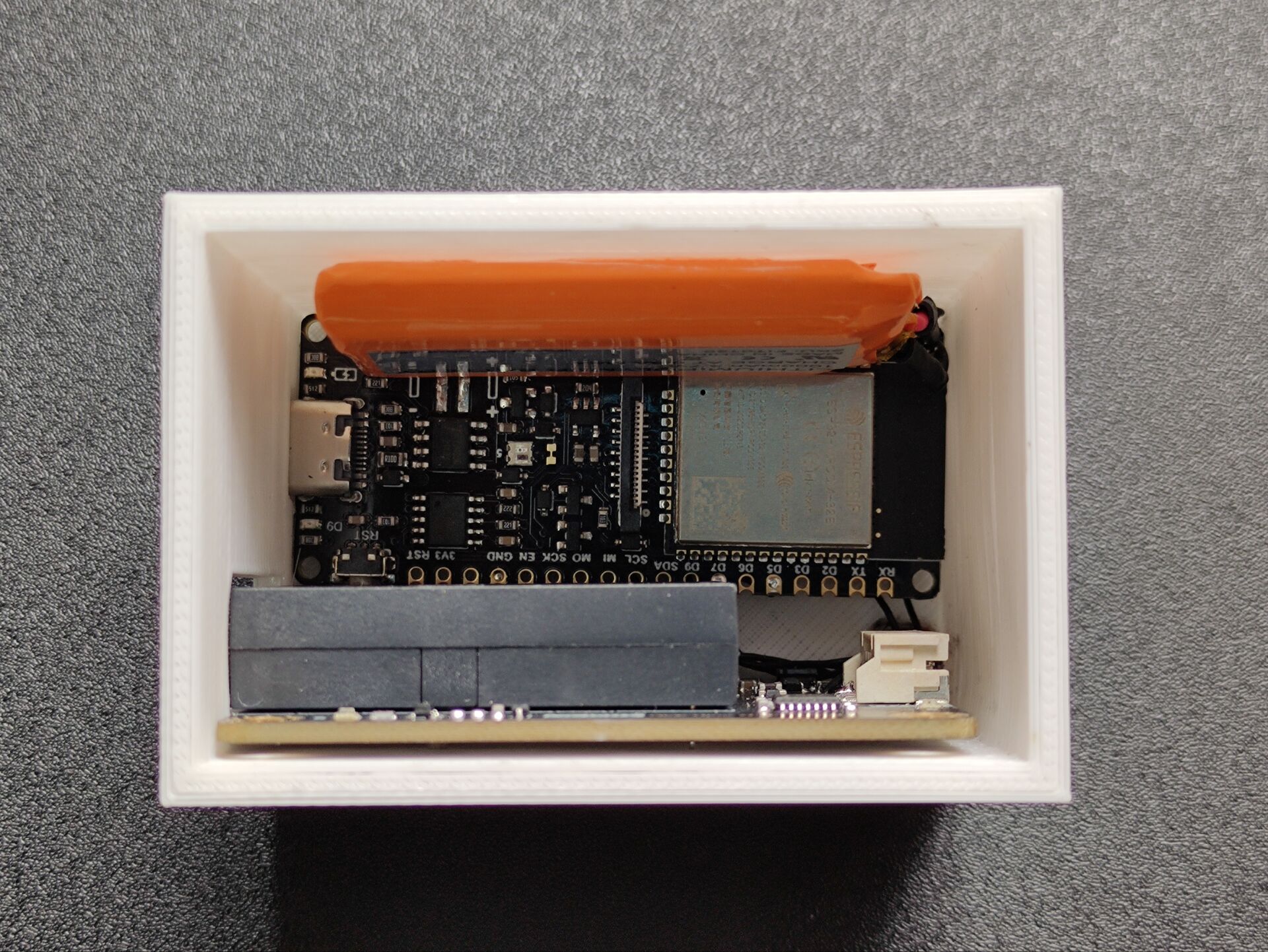

安装光纤通信模块
用环境传感器做一个气象站图15

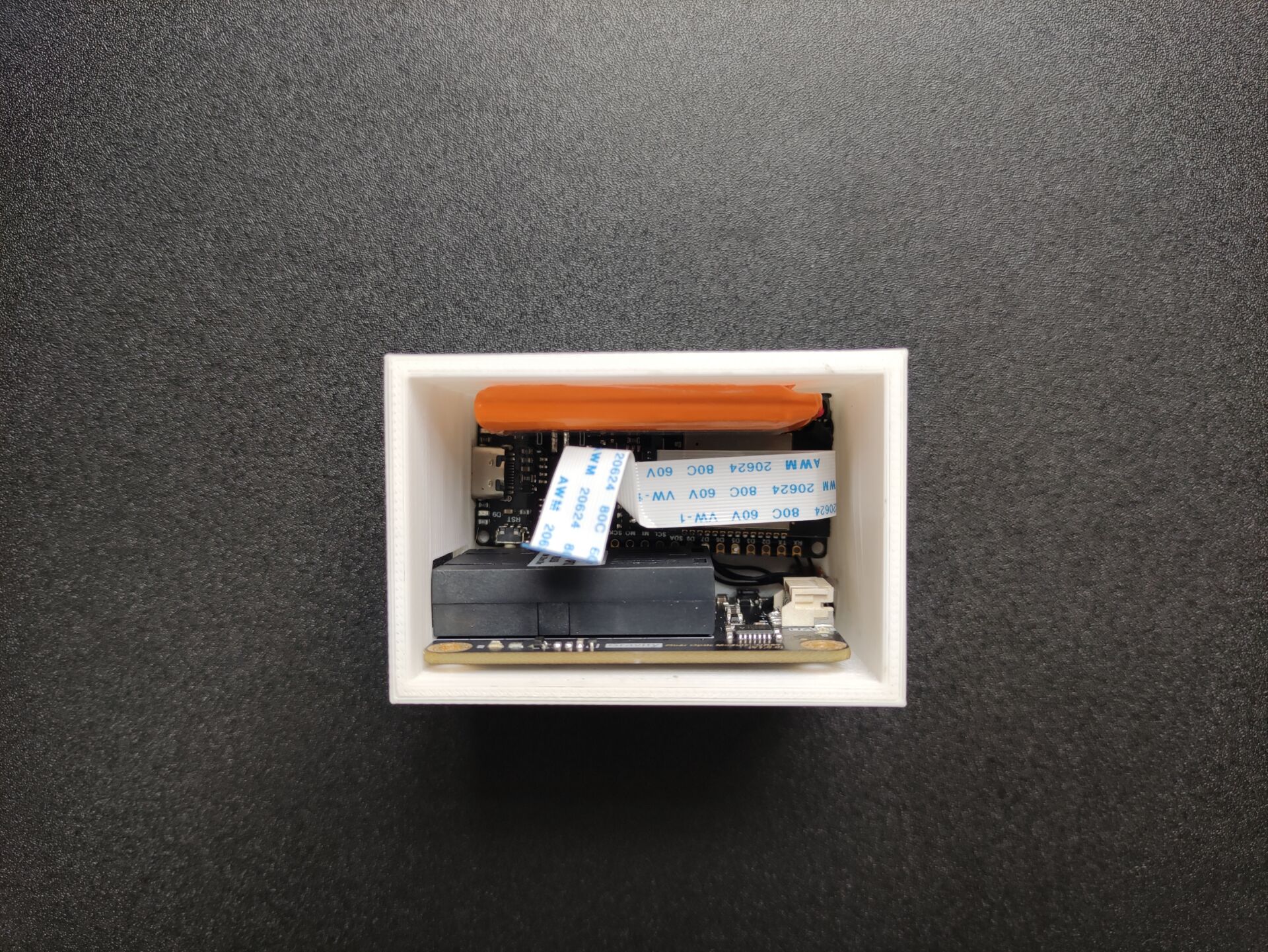

连接透明屏的排线,并且整理一下
用环境传感器做一个气象站图16

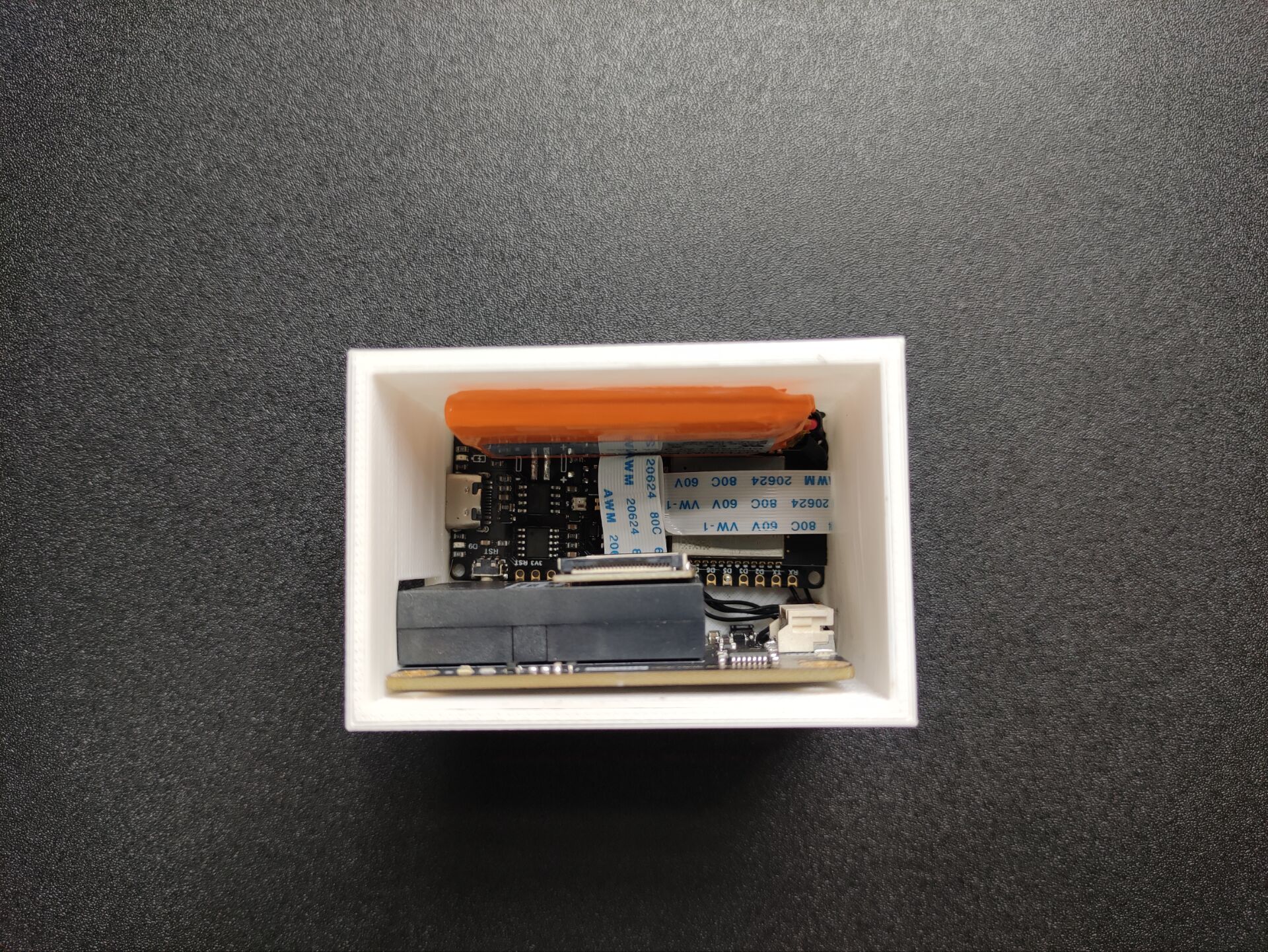

安装透明屏转接板用环境传感器做一个气象站图24
用环境传感器做一个气象站图17

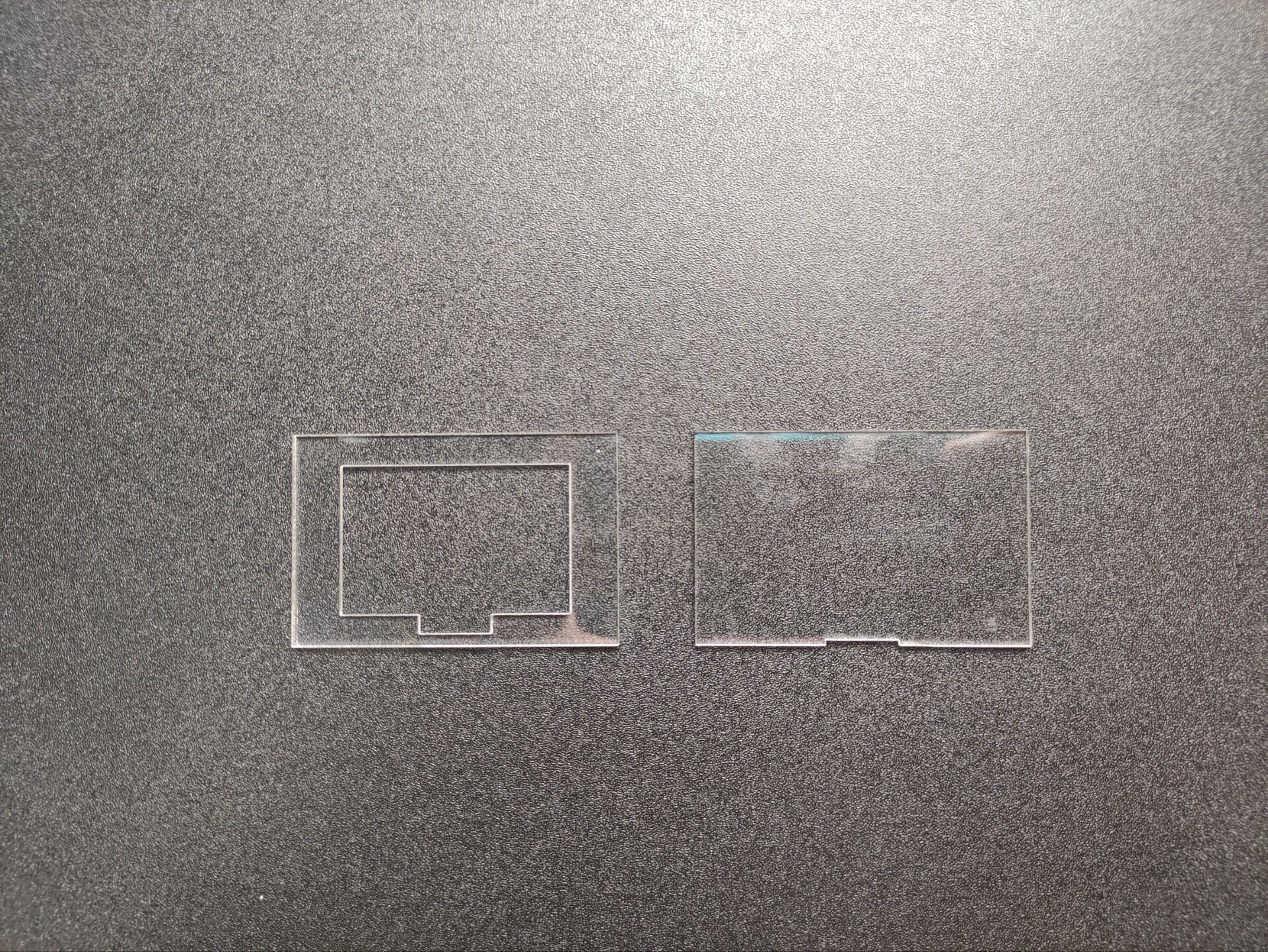

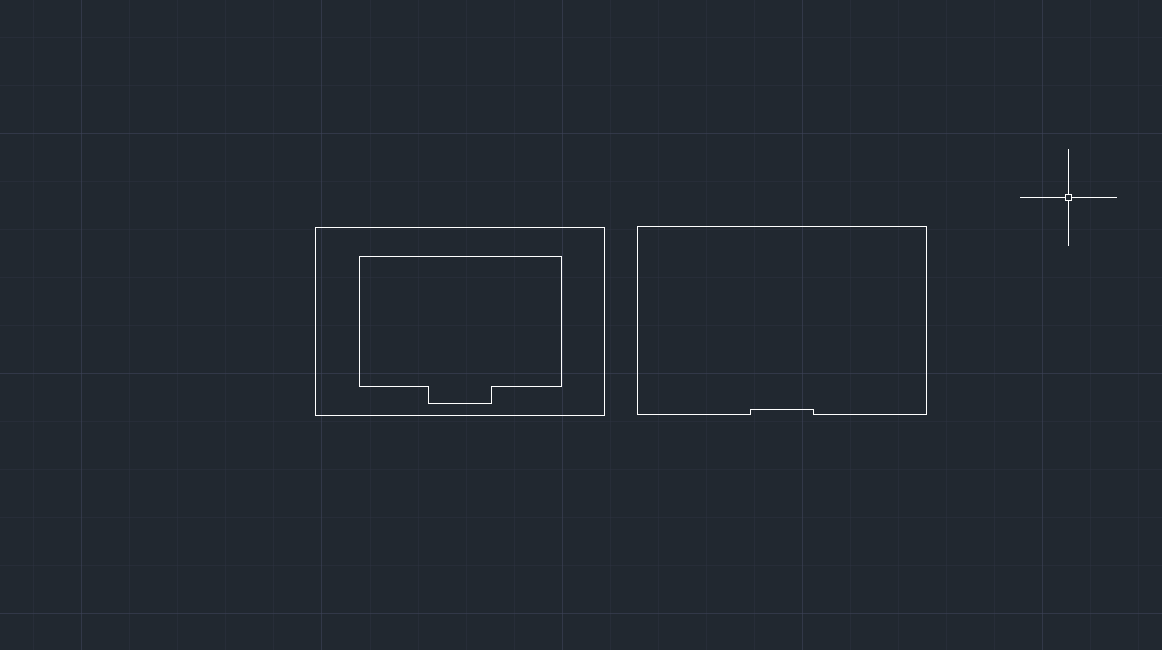

绘制图纸用机器切割出亚克力板
用环境传感器做一个气象站图13

用环境传感器做一个气象站图18

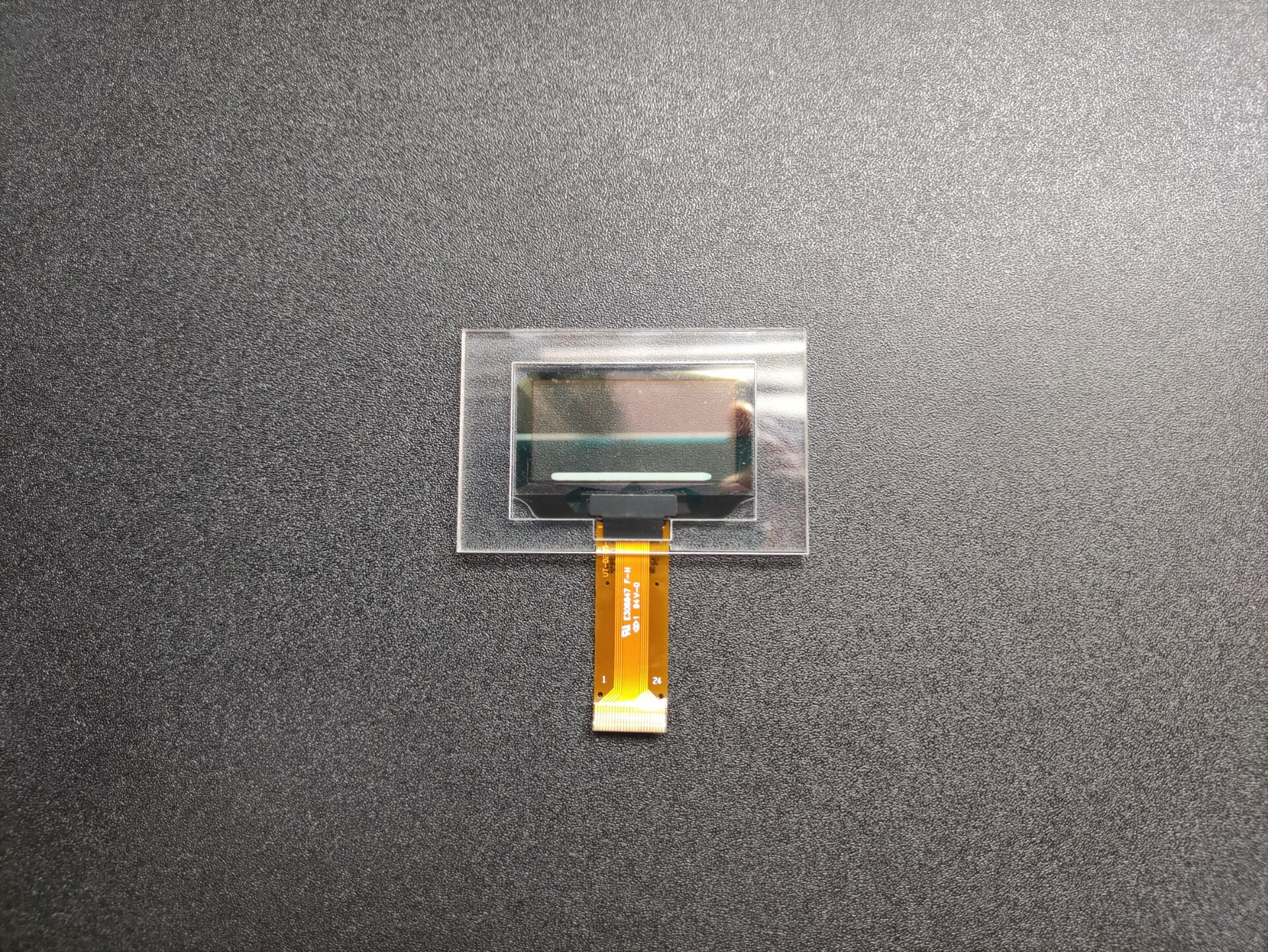

安装透明屏
用环境传感器做一个气象站图25
用环境传感器做一个气象站图19
用环境传感器做一个气象站图26


传感器端—

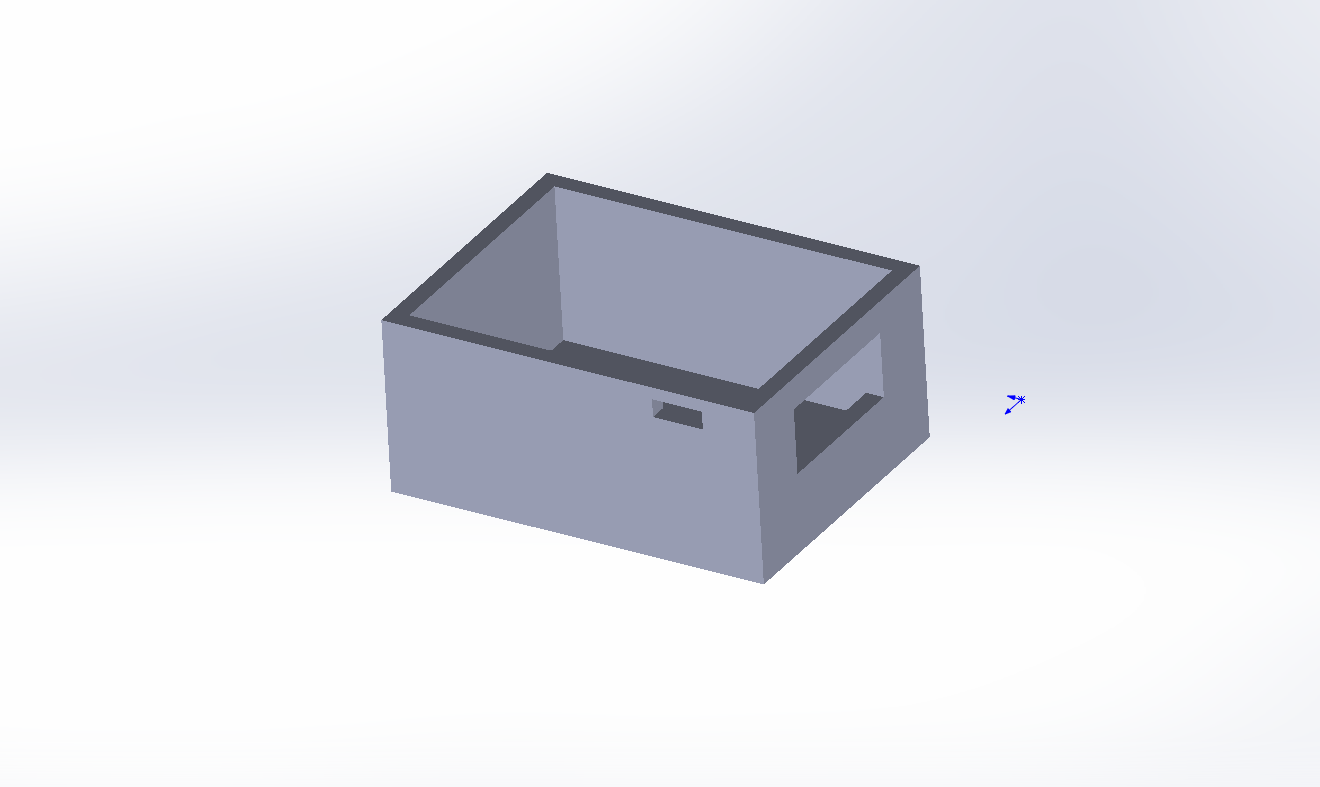

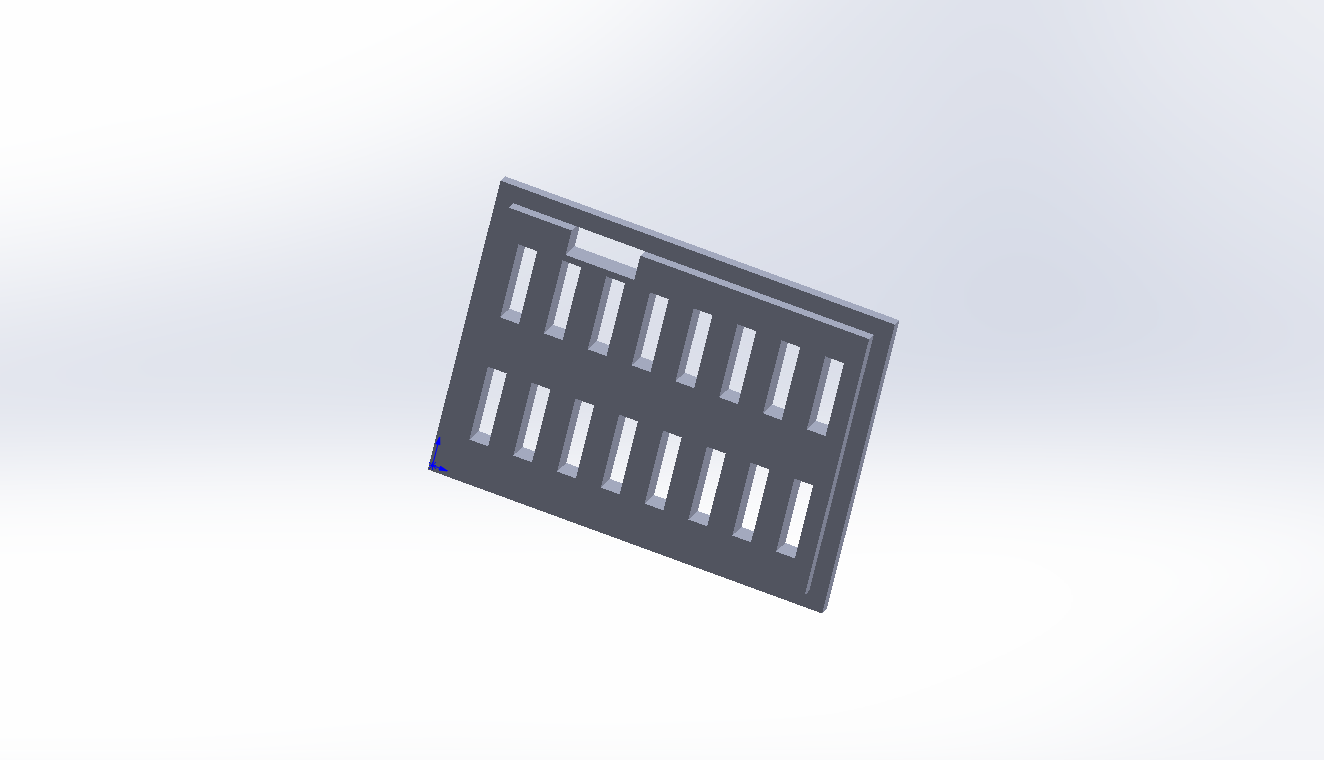

设计传感器端外壳
用环境传感器做一个气象站图7
用环境传感器做一个气象站图8




同样根据电路图连接所有模块

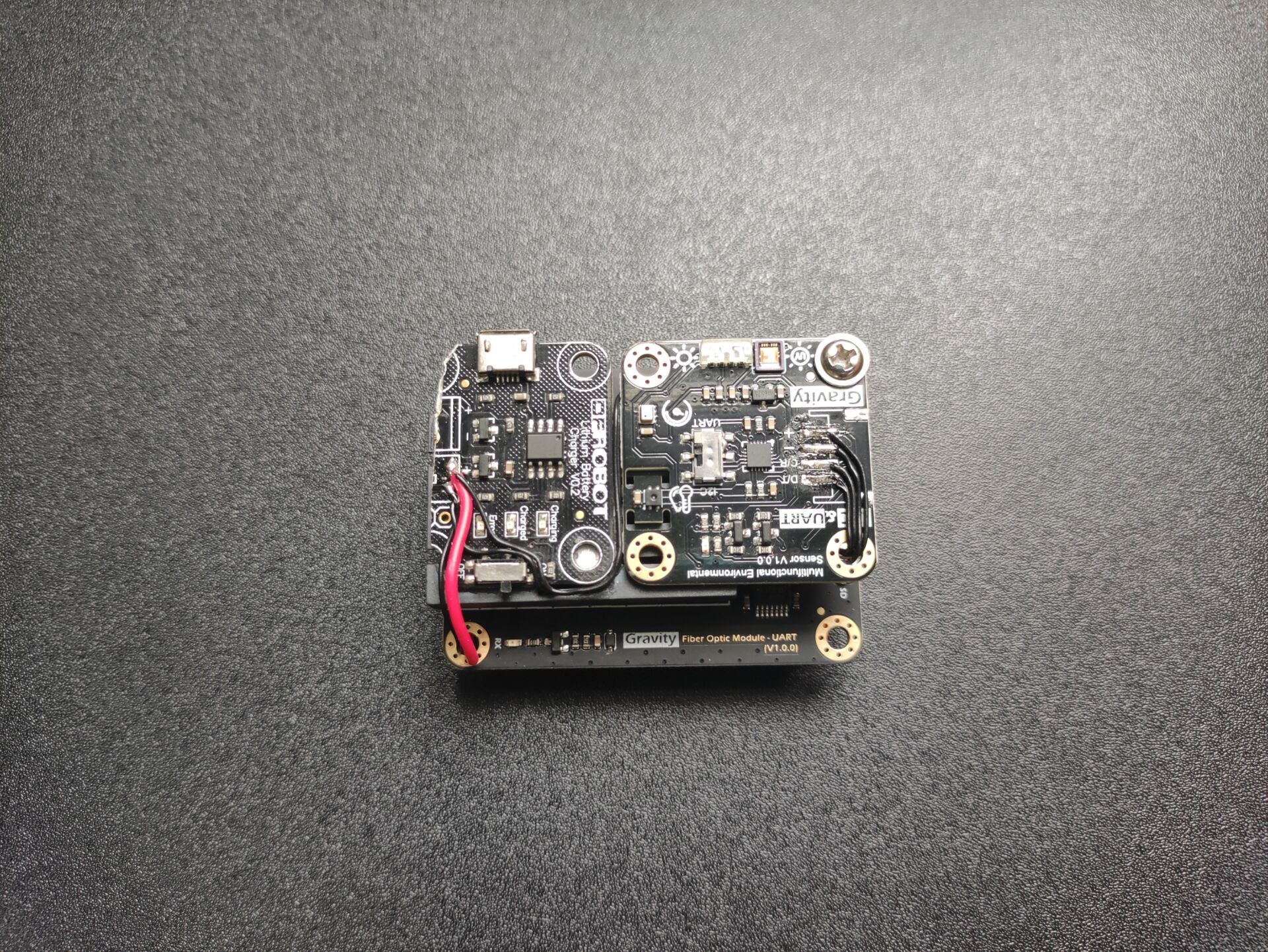

通过螺丝尼龙柱固定多功能环境传感器,用胶水固定充电模块
用环境传感器做一个气象站图9

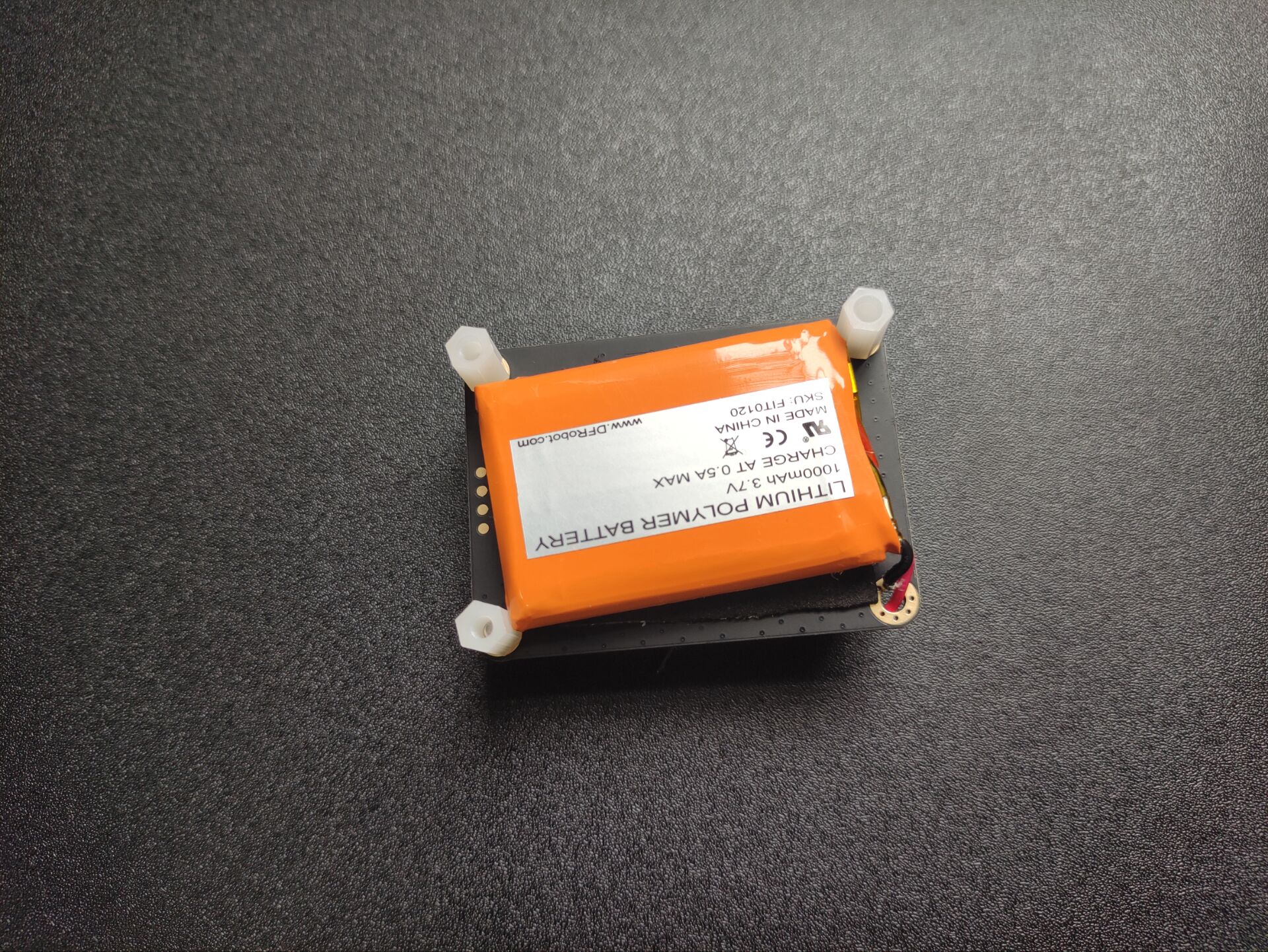

在光纤模块三角上固定尼龙柱并安装电池
用环境传感器做一个气象站图10

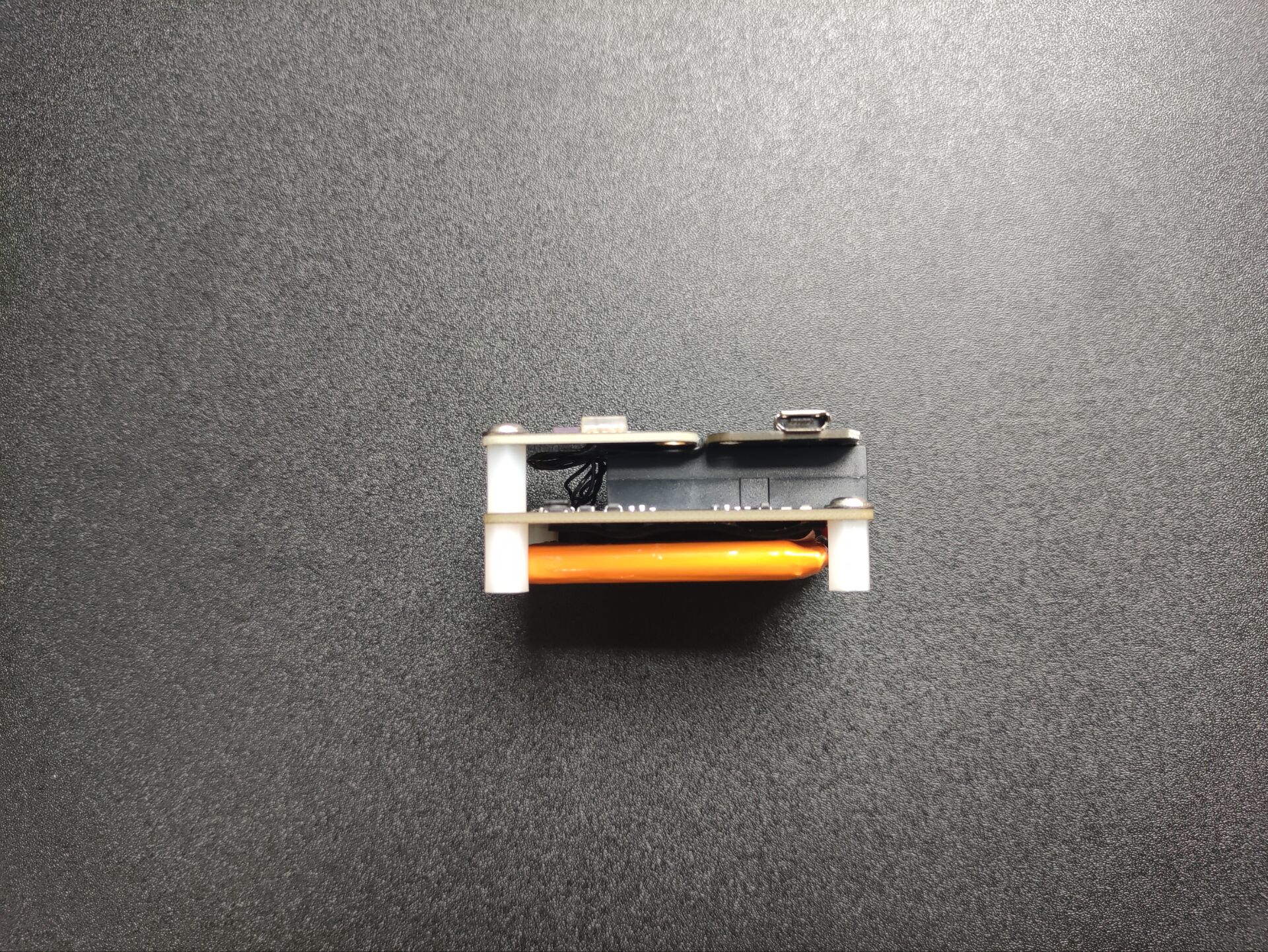

组成整体三层结构
用环境传感器做一个气象站图11

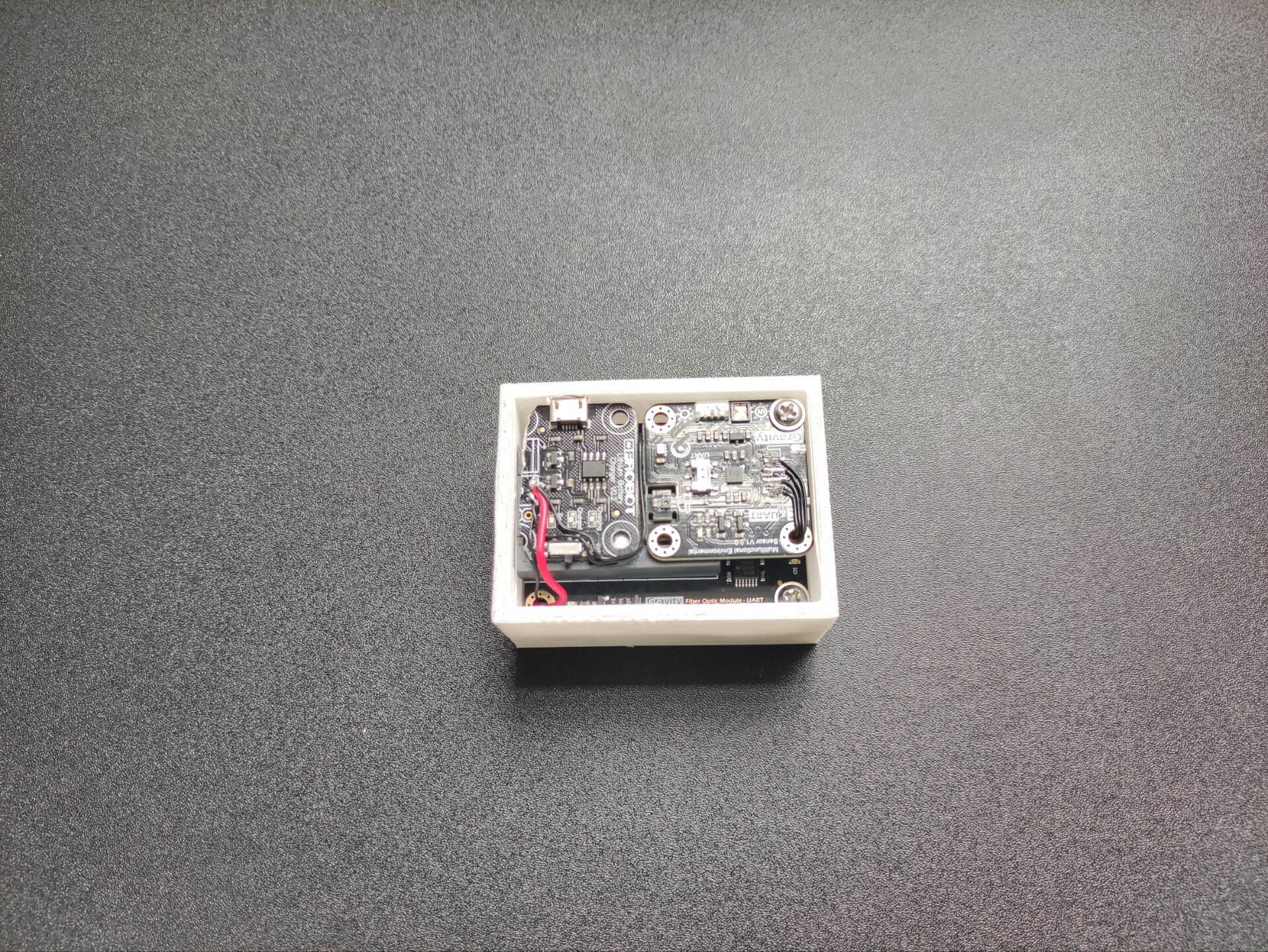

将硬件模块装入外壳里
用环境传感器做一个气象站图12

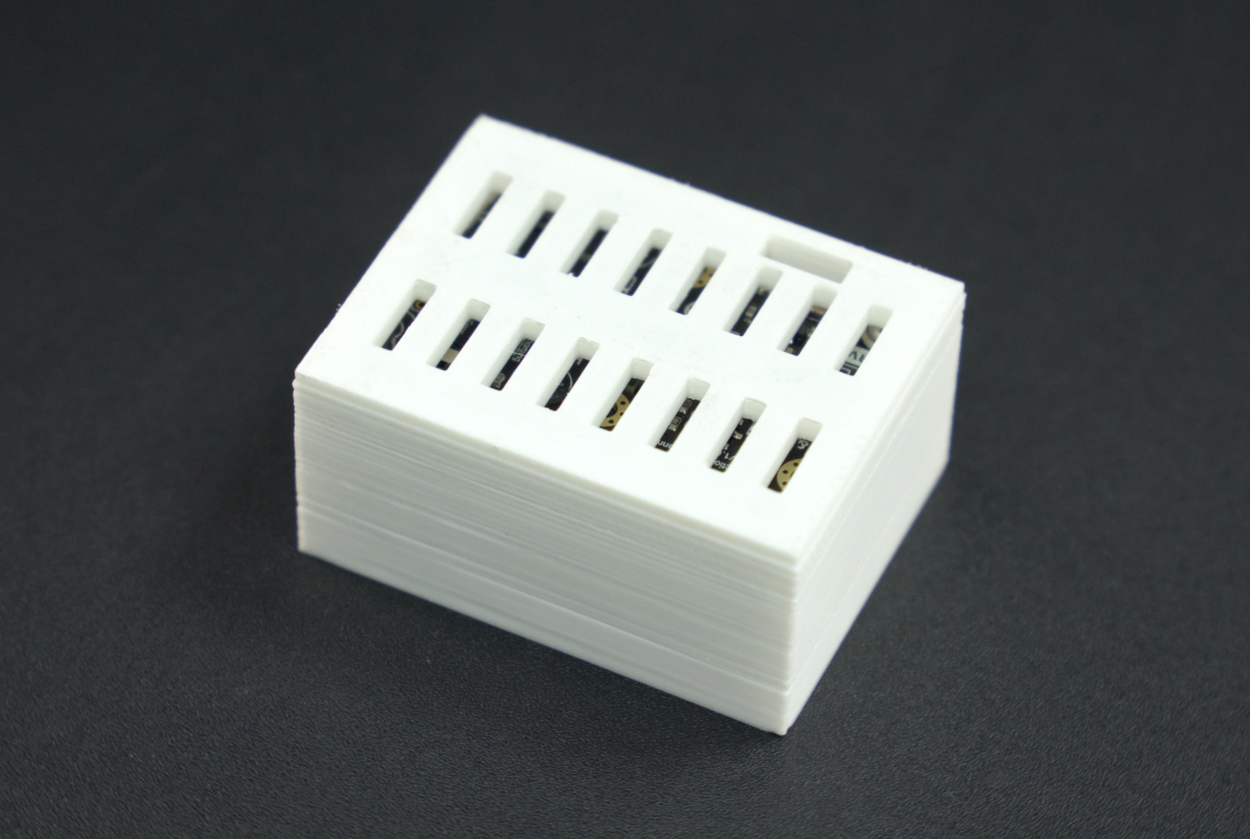

最后合上盖子
用环境传感器做一个气象站图20




使用测试:

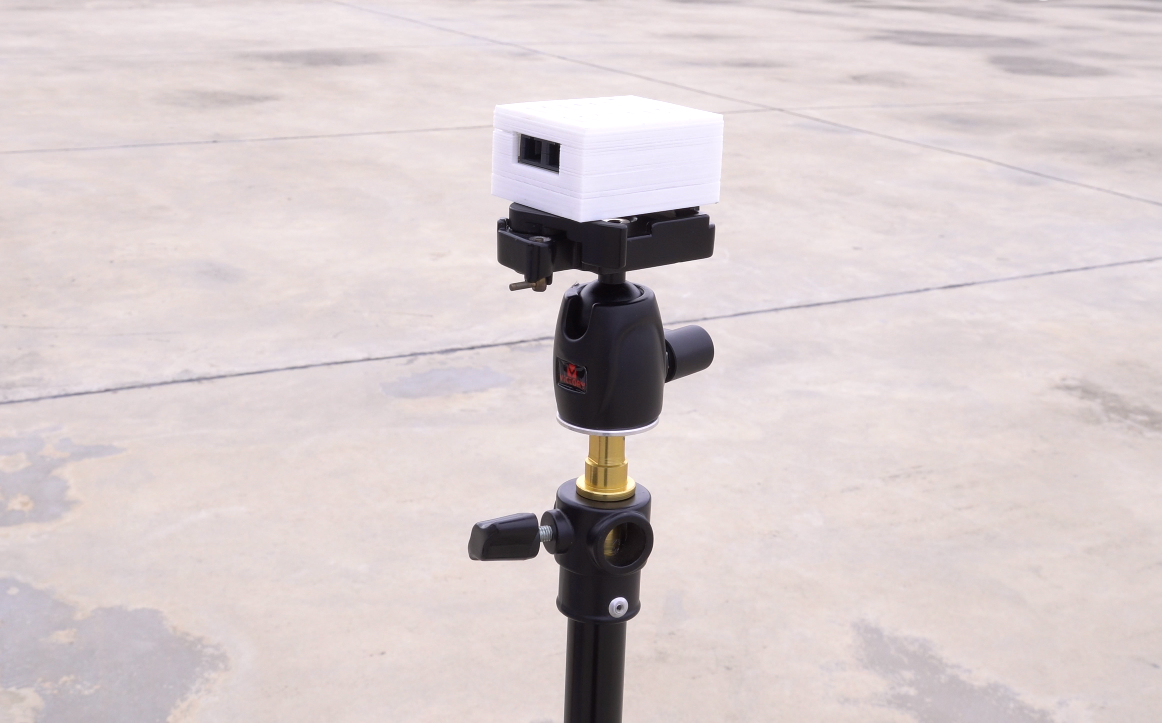

在室外放置三角支架,固定传感器端
用环境传感器做一个气象站图21

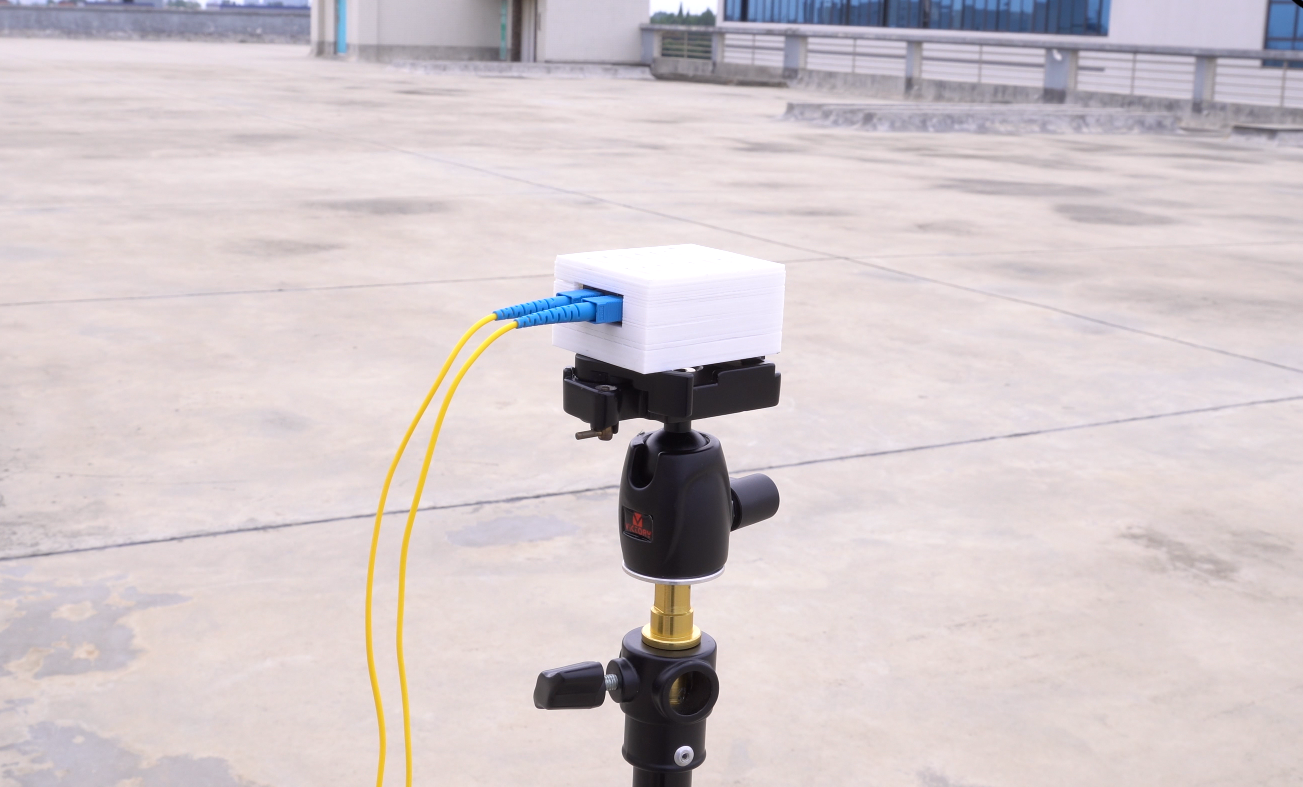

连接光纤
用环境传感器做一个气象站图22

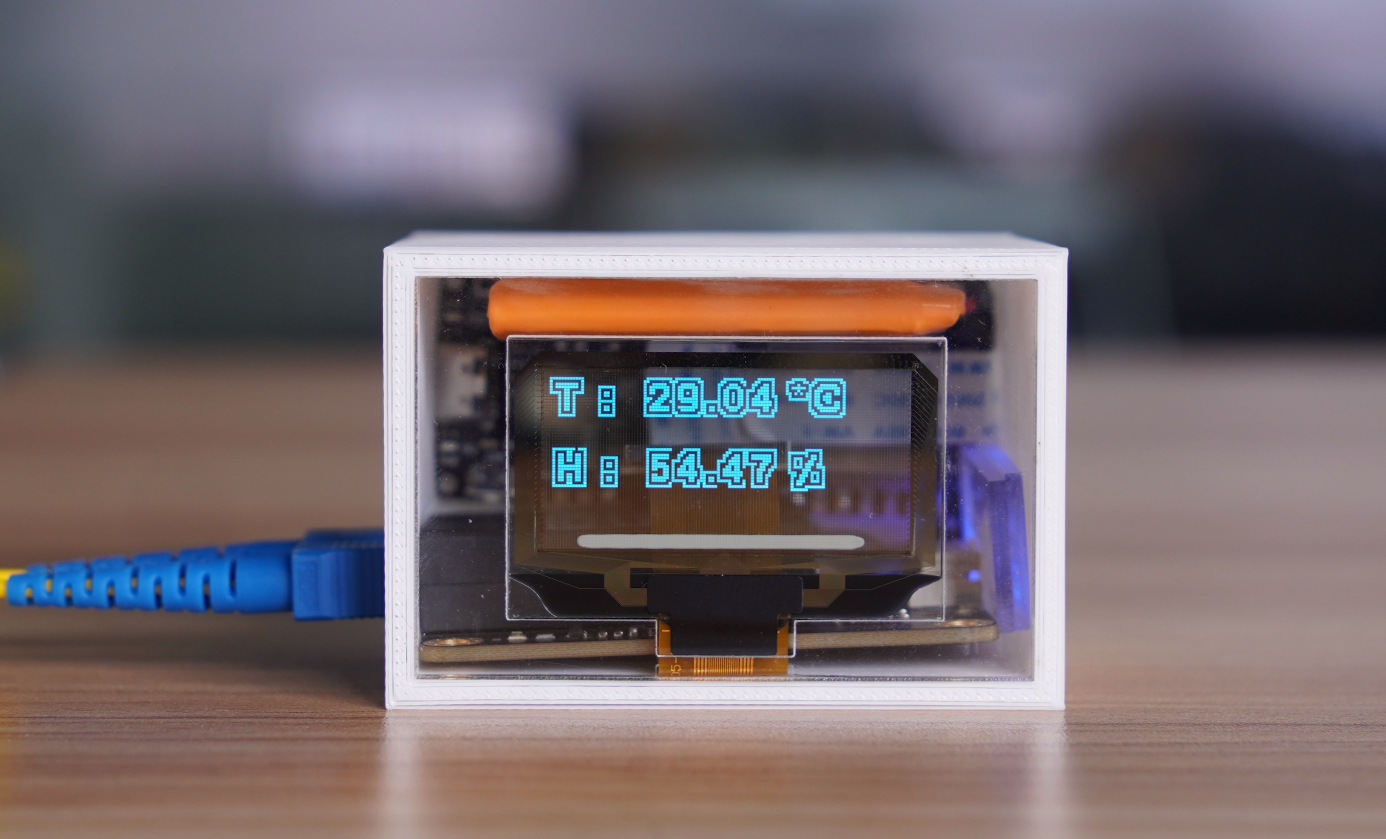

显示端成功显示数据
用环境传感器做一个气象站图23


通过光纤连接显示端与传感器端,如果没有数据显示,把显示端或传感器端的TX与RX交换一下即可解决

传感器端使用五合一环境传感器—可测量多种环境数据例如温湿度/大气压强/紫外线强度/环境光强度
使用透明屏时应避免磕碰,缺角的地方会漏光,影响显示效果



没想到拖了这么久,夏天来的气势汹汹,去的转瞬即逝。丝毫不给大家适宜气候的机会
最后
国庆将至,期待一下国庆长假吧,提前祝大家节日快乐





下载附件sketch_aug22b.zip

KkQ1VrB7W776  高级技师

发表于 2022-10-3 09:09:54

最好不要用集成的传感器,万一出了点小问题就得整个换,成本大,
回复

使用道具 举报

KkQ1VrB7W776  高级技师

发表于 2022-10-3 09:11:04

光纤模块是试用的吧,2个240,还不如用hc12,无线1公里
回复

使用道具 举报

派大星ym  初级技匠
 楼主|

发表于 2022-10-14 08:46:14

KkQ1VrB7W776 发表于 2022-10-3 09:09
最好不要用集成的传感器,万一出了点小问题就得整个换,成本大,

没那么容易坏,集成的不是很方便吗
回复

使用道具 举报
