二哈识图2 WiFi模块试用报告

一、产品概述

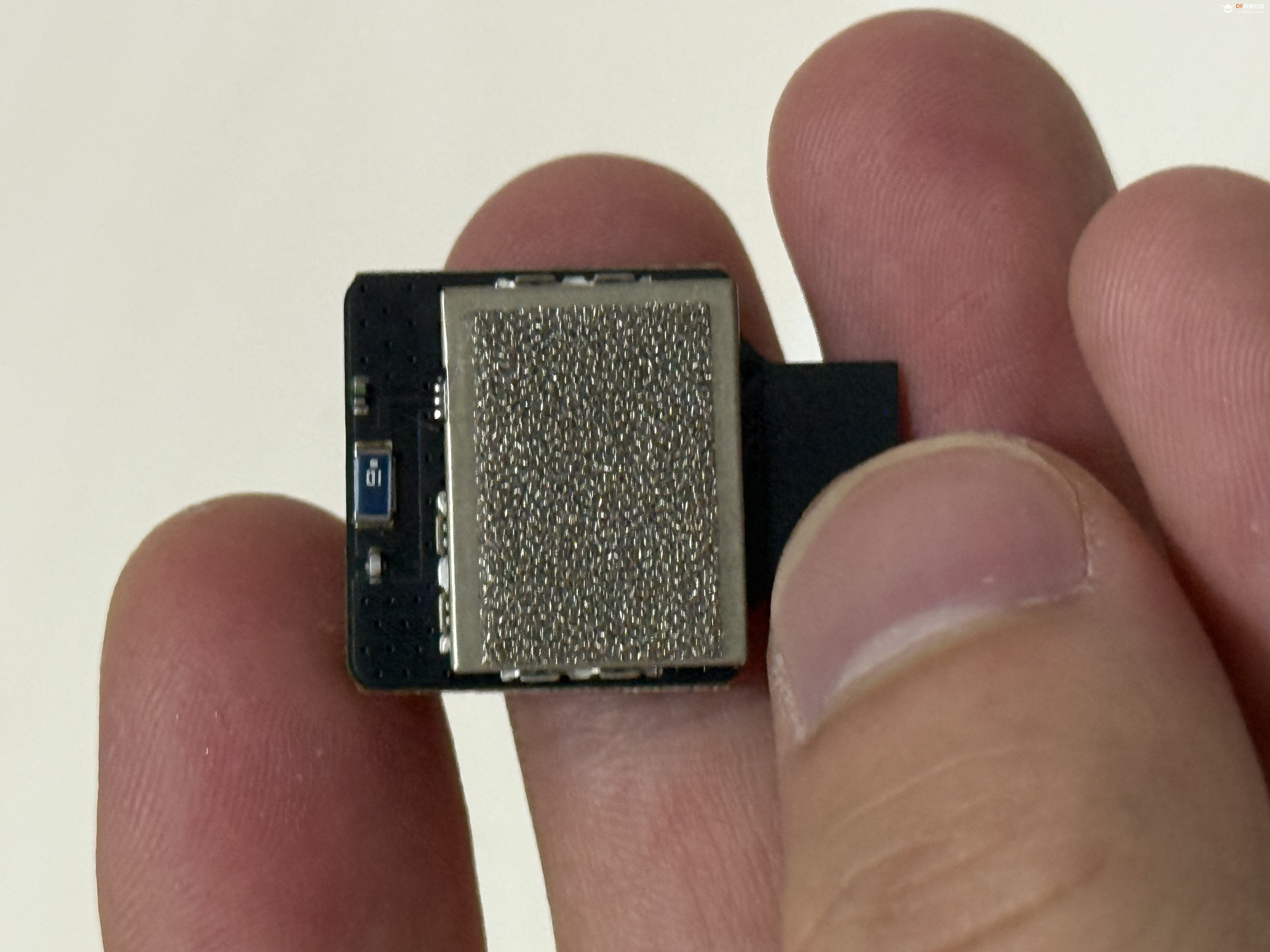

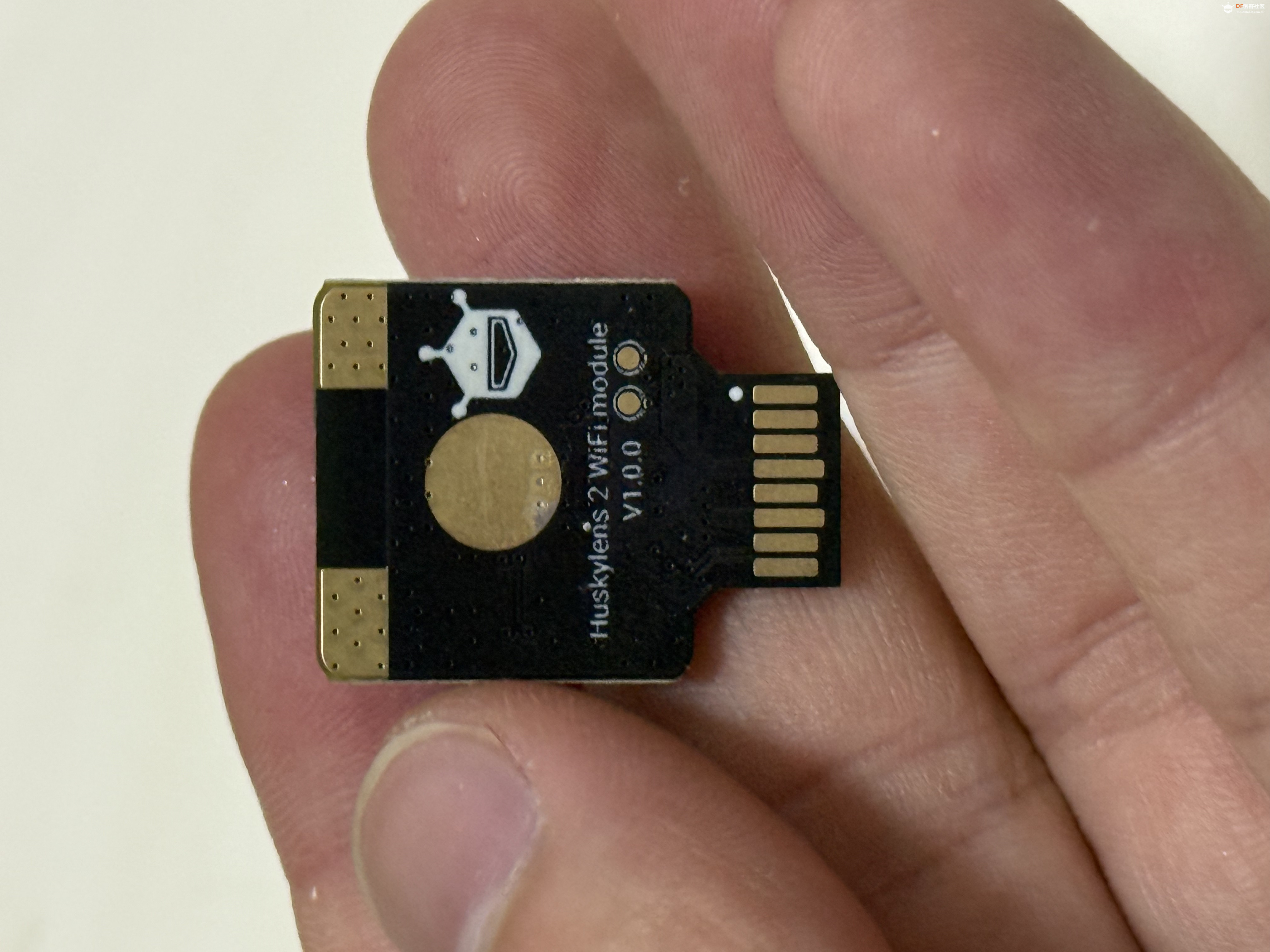

二哈识图2（HUSKYLENS 2）WiFi模块是专为二哈识图2 AI视觉传感器定制的无线扩展配件，搭载WiFi 6（802.11ax）传输标准，工作于2.4GHz频段，最高传输速率可达286.8Mbps。该模块主要用于为二哈识图2视觉传感器拓展无线通信能力，打破有线连接限制，实现无线实时图传、远程设备调试、AI模型无线下发、识别数据云端上传等功能。模块适配性极强，可搭配行空板、Arduino、ESP32、树莓派等主流开源硬件，广泛适用于科创教育、智能监测、嵌入式视觉开发、AIoT智能项目等场景，是将有线视觉设备升级为无线人工智能视觉方案的核心配件。

二、测试环境与测试准备
2.1 测试硬件

• 核心设备：二哈识图2 AI视觉传感器、二哈识图2 WiFi模块
• 辅助硬件：Type-C数据线、5V直流电源、通用杜邦线、路由器（2.4G频段）
• 主控设备：行空板K10（兼容测试）
• 测试终端：Windows11笔记本电脑、智能手机


2.2 测试软件

• 调试软件：Mind+ V1.7.2图形化编程软件
• 上位机工具：二哈识图官方上位机调试工具
• 网络工具：局域网IP扫描工具、网络延迟检测工具


2.3 测试环境

室内常温环境，无强电磁干扰，路由器摆放距离测试设备1.5m，网络带宽100M，全程使用2.4GHz WiFi频段，关闭5G频段，保证模块连接稳定性。

三、硬件安装与调试流程
3.1 硬件安装

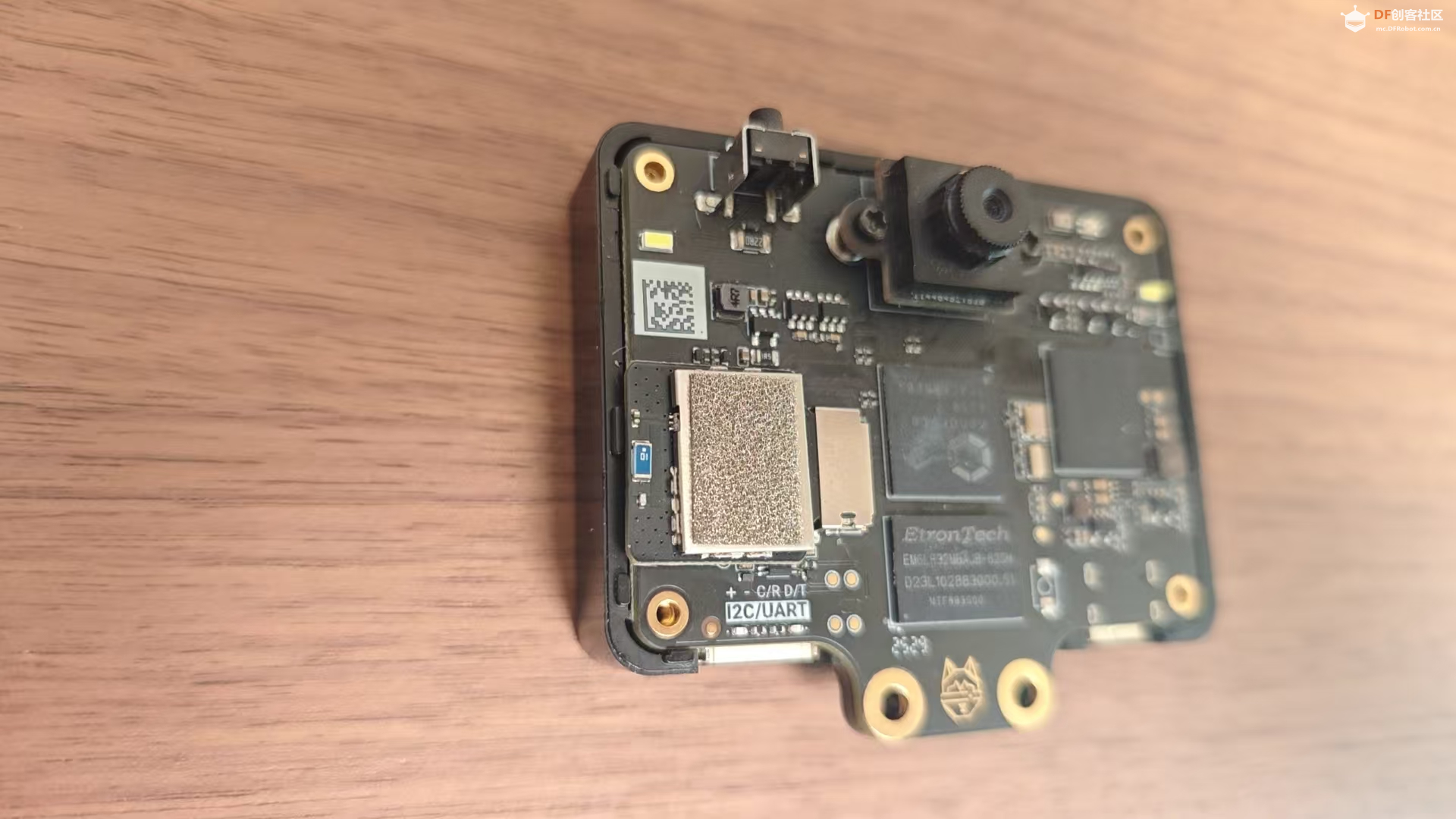

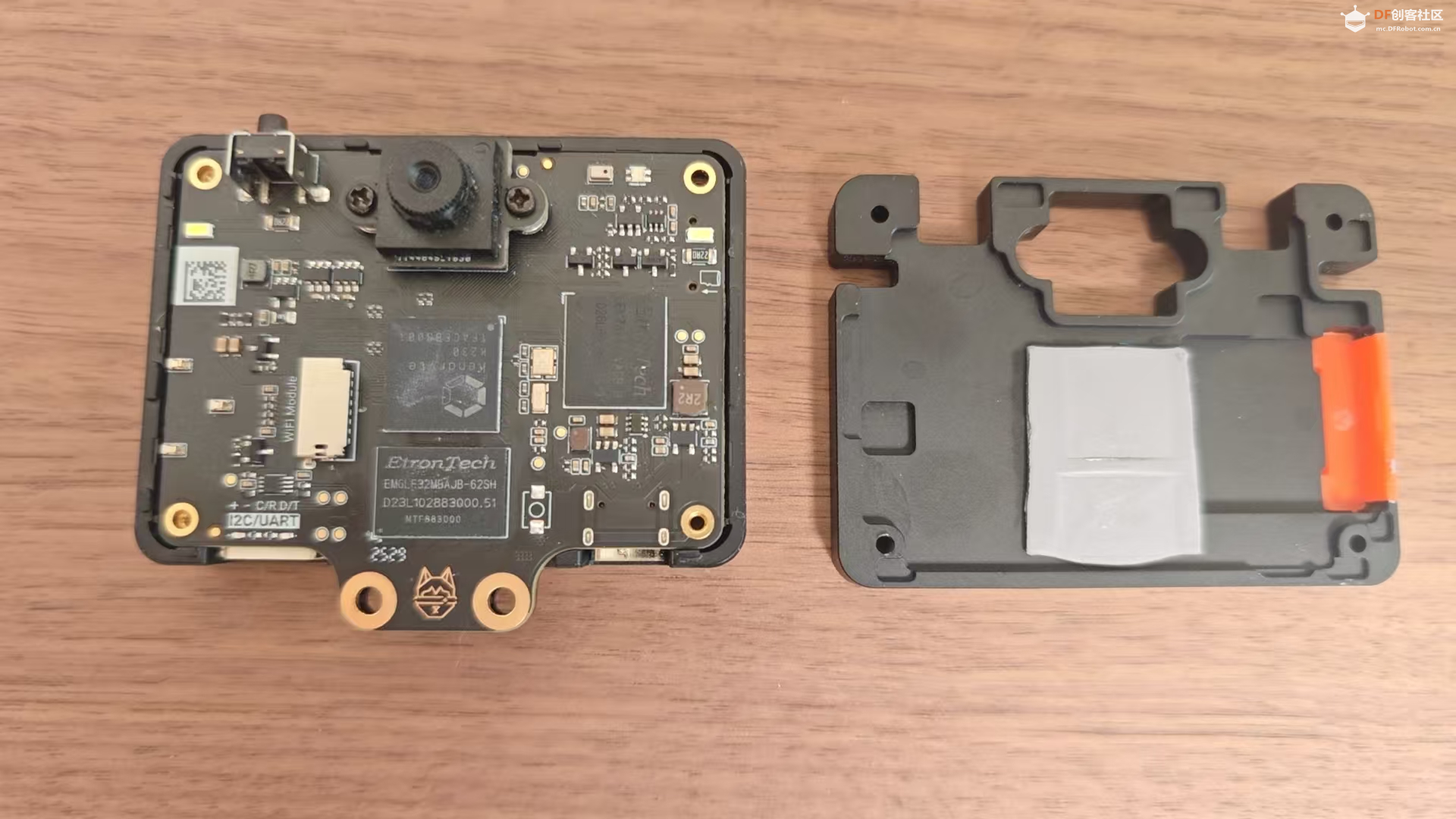

该模块采用插拔式对接设计，无需焊接，安装操作简单便捷。首先断电断开二哈识图2所有供电线路，将WiFi模块精准对准二哈识图2背部扩展接口，垂直按压卡紧，卡扣贴合无松动即可完成硬件组装。安装完成后整体结构紧凑，无外接线材杂乱问题，适配小型嵌入式设备安装场景。同时模块预留拓展引脚，可兼容外部外设拓展，扩展性良好。

3.2 通电初始化

通过Type-C数据线为组装完成的设备供电，通电后模块指示灯亮起，初始为橙色闪烁状态，代表模块处于待配网模式。设备开机耗时约2s，二哈识图2传感器正常启动，屏幕无花屏、卡顿现象，模块与传感器通信握手无延迟，硬件兼容性表现良好。

3.3 网络配置

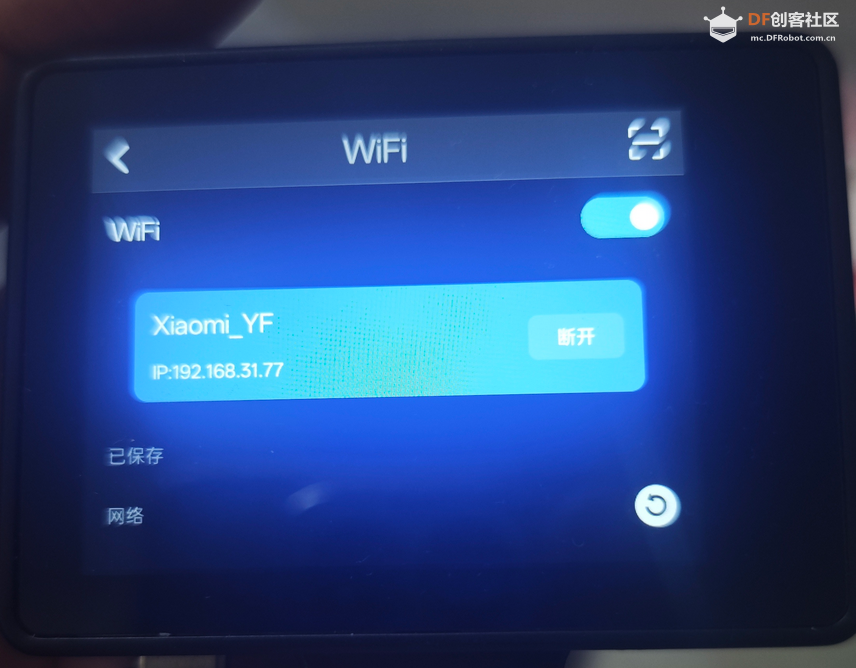

本次采用配网二维码快速配网方式，打开官方上位机软件，输入本地2.4G WiFi名称与密码，生成专属配网二维码。使用二哈识图2摄像头扫描二维码，3s内完成WiFi连接，连接成功后模块指示灯变为绿色常亮。此外，模块支持AP直连模式，无需路由器即可让手机、电脑直接连接模块热点，适配无外网的离线调试场景，配网方式灵活多样。

四、核心功能实测
4.1 无线实时图传测试

无线图传为该模块核心功能，测试过程中分别在局域网环境下进行画面传输检测。开启上位机无线图传功能，传感器拍摄画面实时同步至电脑终端，画面分辨率默认720P，支持手动调节清晰度。经多次测试，正常局域网环境下图传延迟稳定在30~50ms，属于毫秒级低延迟传输，画面无卡顿、拖影、像素失真问题。移动设备改变拍摄角度、距离时，画面刷新流畅，动态捕捉能力优秀。同时支持远程网页端查看画面，无需安装专用软件，手机浏览器即可实时监控拍摄画面。

4.2 AI模型无线下发与调试

传统二哈识图设备需通过数据线连接电脑进行模型训练、下发，该WiFi模块支持无线模型导入。在Mind+软件中训练自定义物体识别模型，通过局域网无线传输方式将模型下发至二哈识图2，单次5MB以内的模型文件传输耗时不超过8s，传输过程无断连、文件损坏问题。测试人脸识别、物体分类、颜色识别三种预置模型，无线切换模型响应速度快，切换耗时≤2s，调试流程简化，无需反复插拔数据线。

4.3 数据上传与物联网通信测试

模块内置MCP服务器，兼容MQTT物联网协议，可实现识别数据无线上传。测试过程中，将人脸识别结果、物体坐标数据上传至本地物联网调试平台，数据上传间隔可自定义设置，最短间隔100ms，数据传输准确率100%，无丢包、乱码现象。同时支持远程发送控制指令，可远程修改传感器识别阈值、拍摄参数，远程操控便捷，满足智能监控、自动识别等物联网项目开发需求。

4.4 连接稳定性与抗干扰测试

进行时长2小时的连续通电稳定性测试，设备全程保持WiFi连接，无自动断连、重启故障。逐步增加电磁干扰，靠近蓝牙设备、路由器等干扰源，模块信号轻微衰减，图传延迟小幅上升至60ms左右，画面仍保持流畅。距离测试中，空旷环境下有效传输距离可达25m，室内隔墙（1面墙体）传输距离约10m，满足日常室内开发、创客项目使用需求。

五、产品优缺点分析
5.1 产品优势

• 安装便捷，兼容性强：插拔式免焊接设计，新手零基础快速上手，适配市面上绝大多数主流开源主控，适配多类科创开发场景。
• 传输性能优异：搭载WiFi 6技术，低延迟、高传输速率，毫秒级图传，画面清晰流畅，动态识别无卡顿。
• 功能全面：兼顾无线图传、模型下发、远程控制、数据上传，支持AP/STA双模式，适配联网、离线两种使用场景。
• 低功耗高稳定：工作功耗低，长时间运行无发热发烫问题，抗干扰能力强，长时间联网无断连故障。
• 开发门槛低：搭配Mind+图形化编程软件，无需复杂代码，中小学生、创客爱好者可快速完成无线视觉项目开发。


5.2 现存不足

• 仅支持2.4GHz WiFi频段，不兼容5G频段，在5G专用网络环境下无法直接连接，适配场景存在局限性。
• 远距离穿墙性能一般，多墙体阻隔环境下信号衰减明显，不适合远距离户外复杂环境使用。
• 无线传输大体积高精度模型时，传输速度小幅下降，传输稳定性略有降低。


六、适用场景与使用建议
6.1 适用场景

• 科创教育：中小学AI通识教学、创客社团实训、图形化编程教学，简化设备调试流程。
• 智能监测：室内物品识别、人体感应监测、小型安防视觉监控项目。
• 嵌入式开发：智能小车视觉避障、机械臂物体抓取、物联网智能传感设备开发。
• 创意项目：互动艺术装置、智能感应玩具、自动化识别控制系统。


6.2 使用建议

• 配网阶段务必使用2.4GHz频段WiFi，关闭路由器5G频段隔离功能，避免配网失败。
• 复杂电磁环境下使用时，尽量远离大功率电器、蓝牙设备，减少信号干扰，保证传输稳定性。
• 传输大容量自定义模型时，建议缩短设备与路由器距离，降低传输卡顿、断连概率。
• 长时间运行设备时，保持通风散热，避免密闭高温环境，延长模块使用寿命。


七、测试总结

本次对二哈识图2 WiFi模块进行硬件安装、网络配置、多项核心功能及稳定性全方位测试，该模块完美适配二哈识图2视觉传感器，成功弥补了原生设备有线连接的局限性。模块具备低延迟、易操作、高兼容、稳定性强的核心优势，无线图传清晰流畅，远程调试、数据上传功能完善，极大降低了AI视觉物联网项目的开发门槛。同时产品存在频段单一、远距离穿墙性能一般的小缺陷，但完全能够满足日常教学、创客制作、小型智能设备开发等常规使用场景。综合来看，二哈识图2 WiFi模块是一款性价比极高、适配新手入门、兼顾专业开发的优质无线拓展配件，适合广大创客、学生、嵌入式开发爱好者选购使用。
