用掌控板做一个物联网甲醛检测仪吧

最近搬家了，想看看家里的甲醛浓度，因此找了个甲醛传感器测一下，发现掌控板非常合适，既能连接wifi又有显示屏。

硬件：
掌控板x1；
扩展板x1；
甲醛传感器x1；

接线：
非常简单，一图说明：


注意甲醛传感器背部开关拨到UART，扩展板由于长期工作需要使用手机适配器进行持续供电。

编程:
使用Mind+V1.5.3编程 （注意Mind+从V1.5.1以上版本有掌控物联网功能）
掌控板的编程参考掌控板官方教程
easyiot物联网的教程参考官方教程
甲醛传感器的编程参考WIKI教程

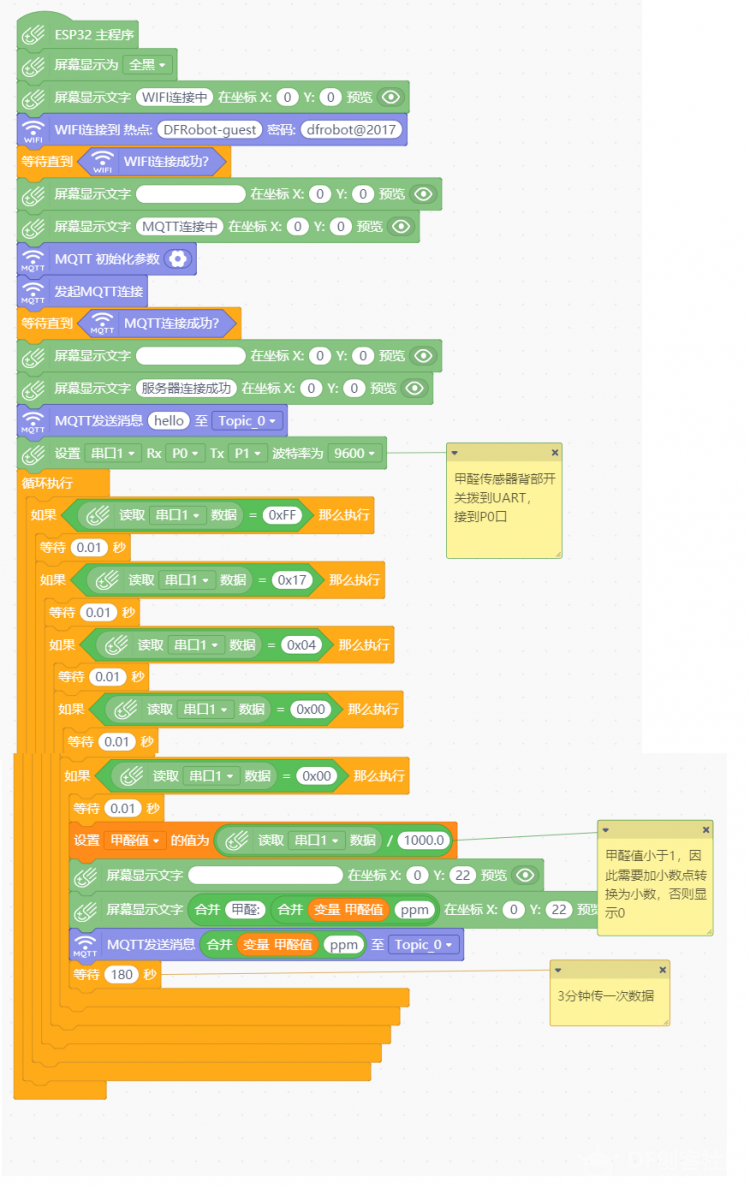

程序流程:
连接WIFI和物联网服务器后，
根据甲醛传感器协议读取数据，
显示到屏幕上同时发送到物联网平台，
每3分钟传一次数据。


项目文件：点击下载

注意：1.6.0及1.6.1版本存在串口无法输出小数问题，因此请使用其他版本例如1.6.2.

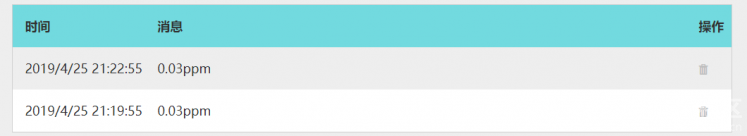

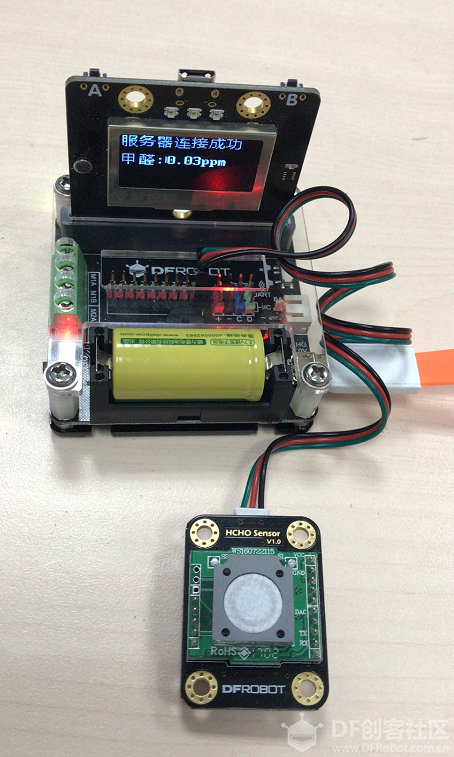

最终效果：
