办公室盆栽自动浇水装置
2020-06-231898
AI 快速预览详细
本文介绍了一种基于Arduino的办公室盆栽自动浇水装置。通过湿度传感器实时监测土壤湿度，并通过水泵控制浇水。当土壤湿度接近干燥阈值900时，水泵启动；当湿度达到800时，水泵停止。这样可以防止土壤过干或过湿，确保植物健康成长。该装置适用于办公室职员和教师，特别适合假期期间的植物养护。
【思路来源】：
办公室养盆栽，已经成为一种普遍现象。然而，当放假的时候，尤其是我们老师的暑假、寒假这些时间比较长的假期，如果没给盆栽浇水，盆栽就会枯死。
自从2019年的国庆节，我给盆栽做了一个物理浇水装置，后来感觉不满意，于是做了一个自动浇水的装置。这样可以保证盆栽泥土不会太湿也不会太干，给植物生长带来了保证。
同时，该装置也可以用于户外，用太阳能板或者风能供电，这样可以更加环保。
【工作原理】：
Arduino主控板，作为整个装置的大脑，控制着数码管、湿度传感器、水泵。数码管实时显示土壤湿度（湿0，干1203），当主控板接收到土壤湿度值接近干燥时（这里我设置了900），水泵运行，抽水到土壤，当土壤湿度值达到设定值时（这里我设置了800，每种植物需要的土壤湿度不同，这里根据实际情况而定），水泵停止运行。这样可以防止土壤过干过湿，让植物更好生长。
简易装置：

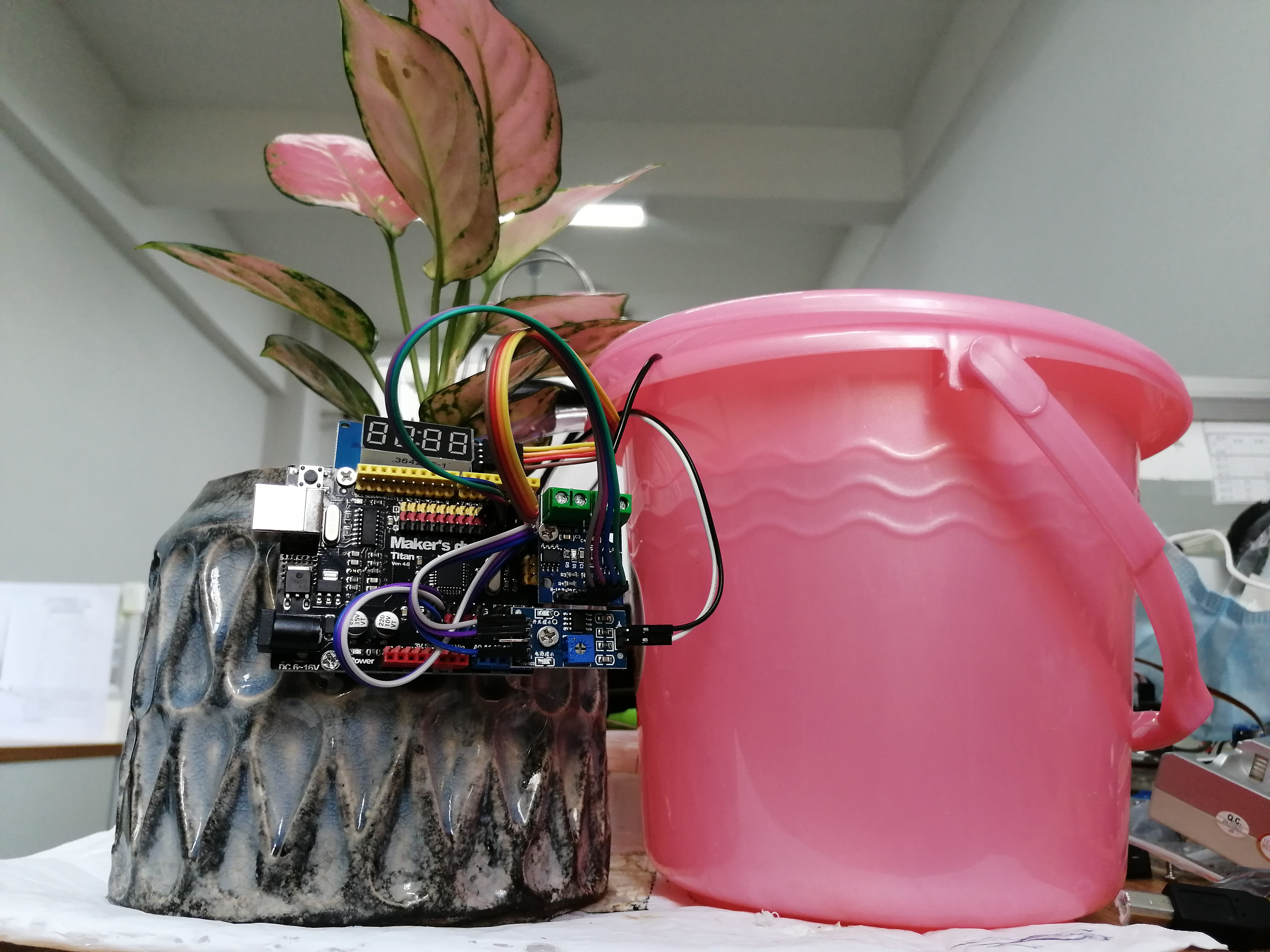

自动浇水装置：
材料清单
- Arduino Uno X1
- L9110电机驱动 X1
- TM1637 四位数码管 X1
- 5V卧式水泵 X1
- 水泵透明软管 X1
- 土壤湿度传感器组 X1
- 母对母杜邦线 X1
- M3铜柱、螺丝 X1
- 热熔胶枪 X1
- 小水桶 X1

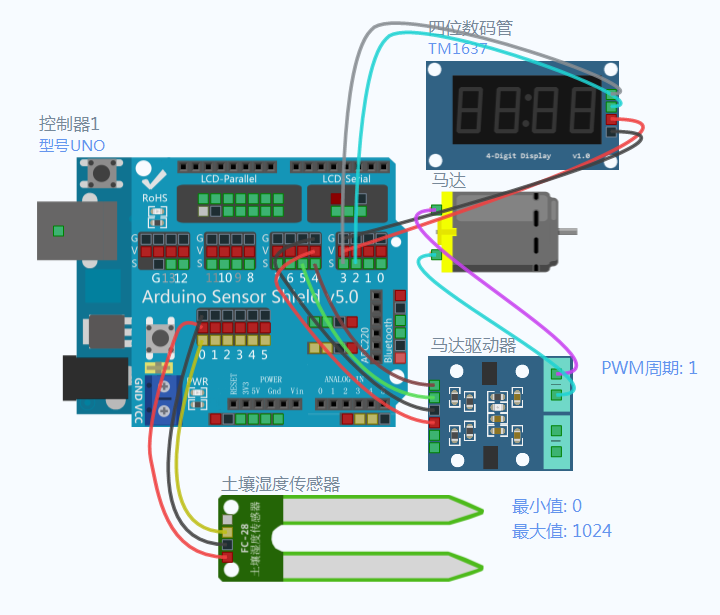

接线图（用Linkboy完成）：
代码
#include <SevenSegmentTM1637.h>
volatile int 湿度;
SevenSegmentTM1637 display(3,2);
void 水泵运行() {
digitalWrite(4,HIGH);
analogWrite(5,0);
}
void 水泵停止() {
digitalWrite(4,LOW);
analogWrite(5,0);
}
void setup(){
pinMode(4, OUTPUT);
湿度 = 0;
display.begin();
}
void loop(){
湿度 = analogRead(A0);
delay(1000);
display.print(湿度);
if (湿度 > 900) {
水泵运行();
} else if (湿度 < 800) {
水泵停止();
}

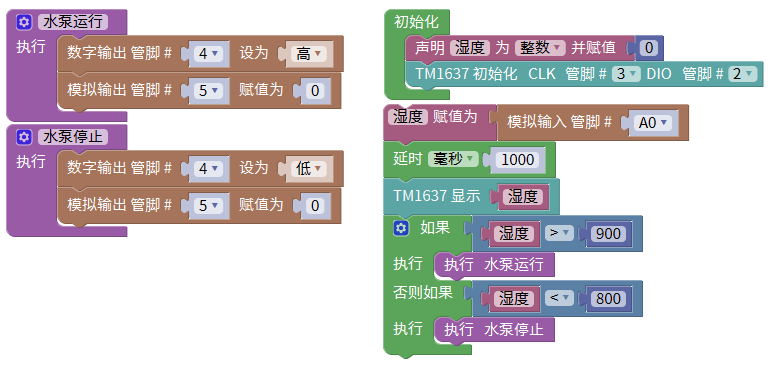

}编程（用mixly完成）：
以下是介绍视频：
