项目:制作一套卧室智能感应系统

方案:设计室外环境光控制窗帘和室内灯,到夜晚时,窗帘关闭,灯打开;到白天时,窗帘打开,灯关闭

材料清单

  • Arduino Uno主控板 X1
  • LCD1602液晶显示屏 X1
  • 双色LED灯 X1
  • 180°微型舵机 X1
  • 光敏电阻 X1
  • 乐高零件若干 X1
  • 双面胶若干 X1
  • 透明胶带若干 X1

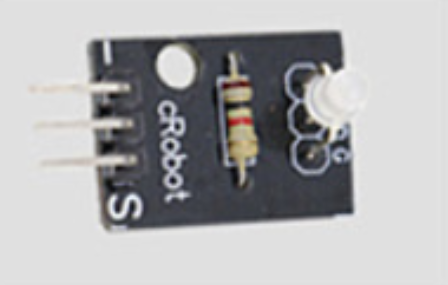

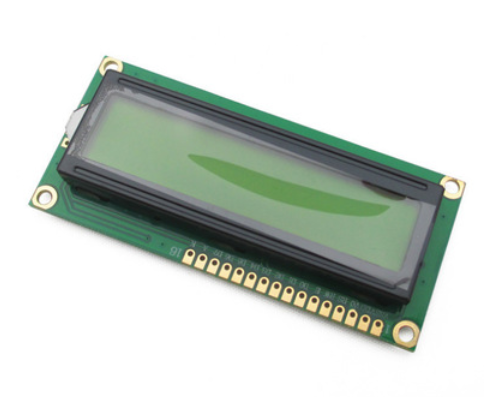

步骤1 通过光敏电阻解决测量环境光问题,为更好的展现当前的时间状态,加入1602显示模块

project-image
project-image

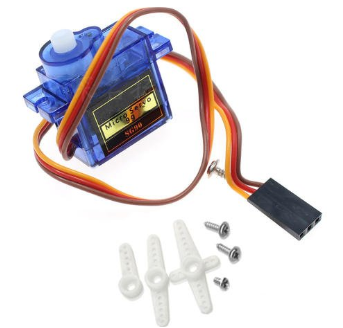

步骤2 通过微型舵机和齿轮加速解决窗帘升降的问题

project-image

步骤3 安装LED灯作为卧室灯的演示

project-image

步骤4 检查主控板各部分连线是否正确

project-image

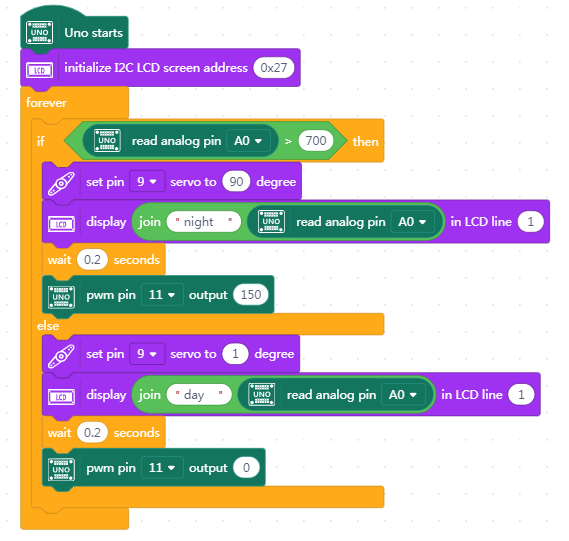

步骤5 编写程序,测试硬件

project-image

步骤6 项目跟进

目前系统还不能做到实时感应,灯需要改进,可以通过检测人是否准备休息来确定灯的关闭时间
