【花雕动手做】拆解 3640 内转子无刷电机 + 37mm 全金属齿轮减速箱

3640 无刷减速电机凭借 5–12V 低压运行、全金属齿轮箱、长寿命无刷结构，成为小型机器人底盘的热门动力选择。它内部到底是怎样的设计，能在小体积里实现大扭矩与高可靠性？这里将完整拆解这款电机，从无刷定子、转子结构到全金属减速齿轮组，一步步看清它的核心构造与工作原理。

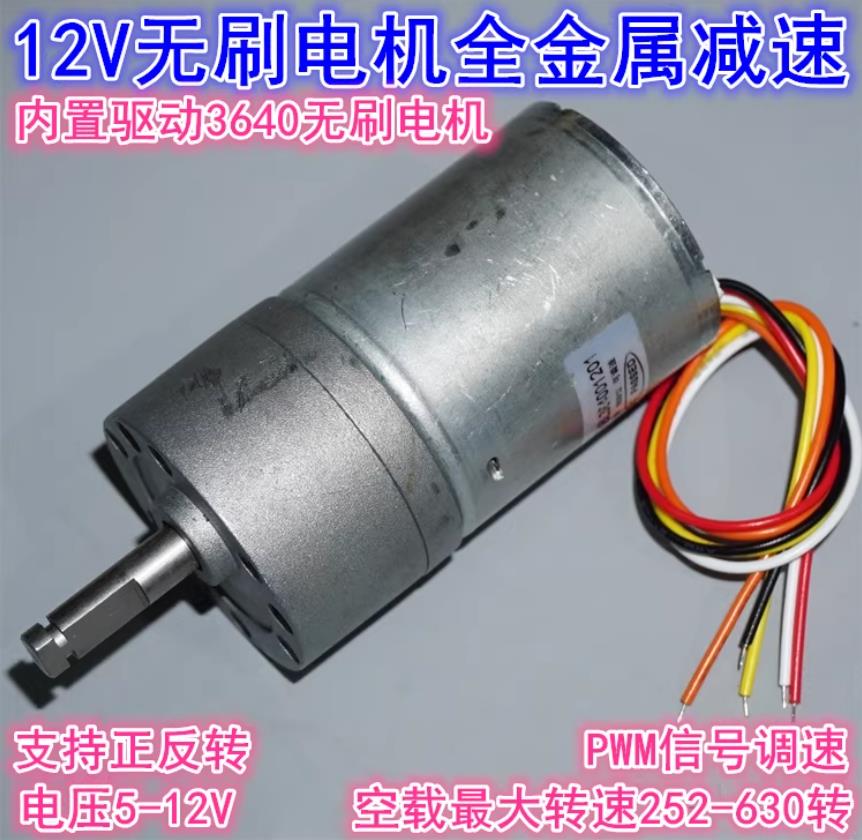

3640 无刷减速电机（37 减速箱）核心信息

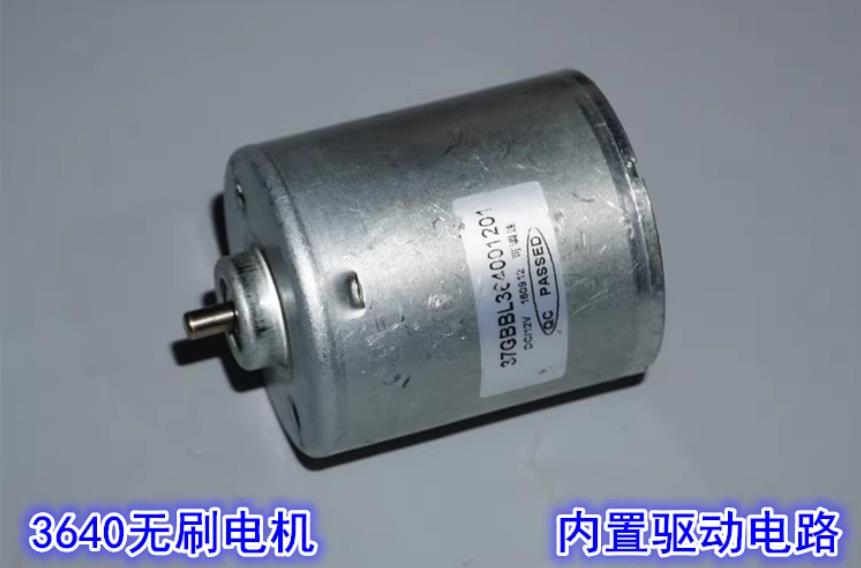

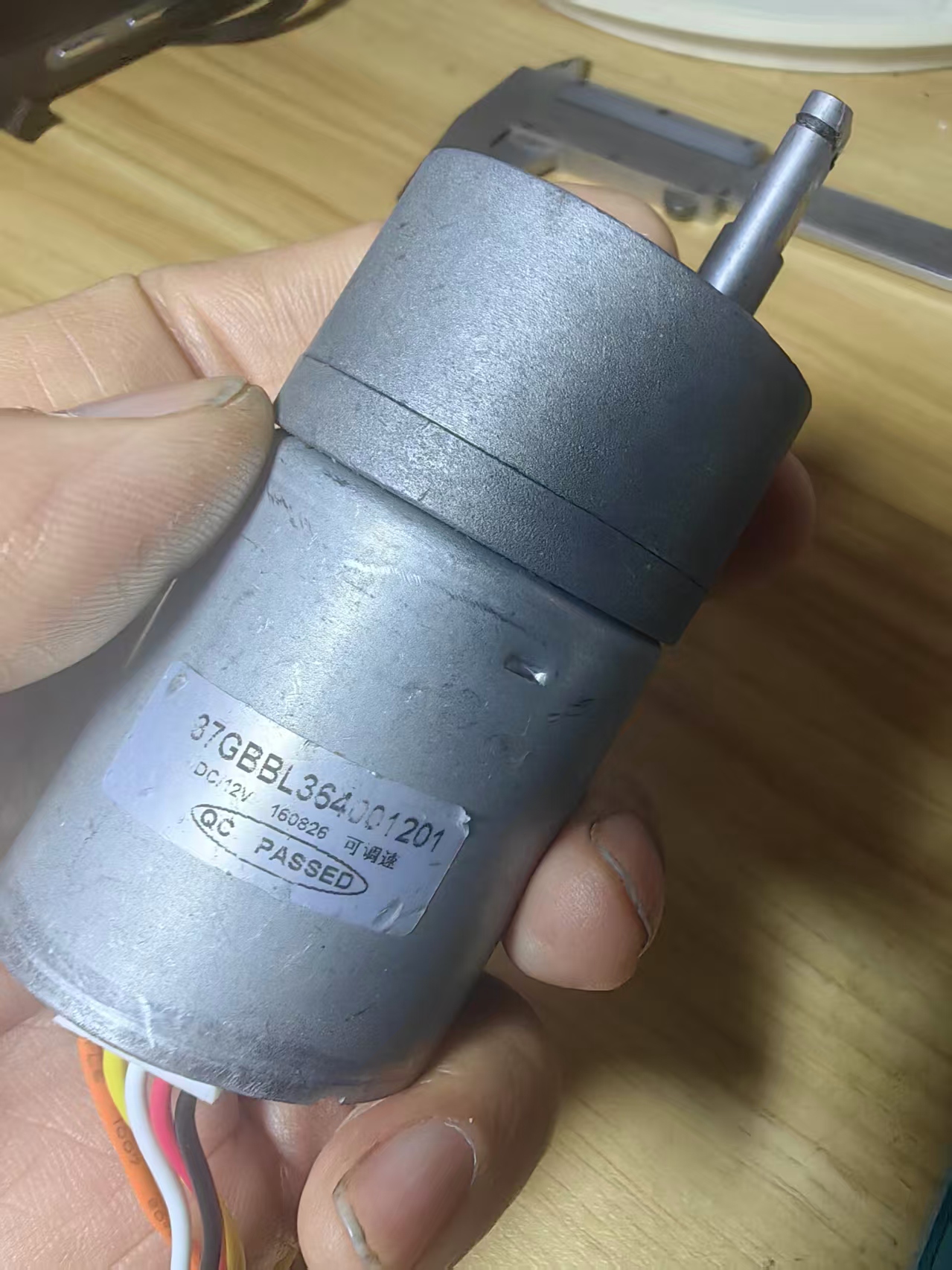

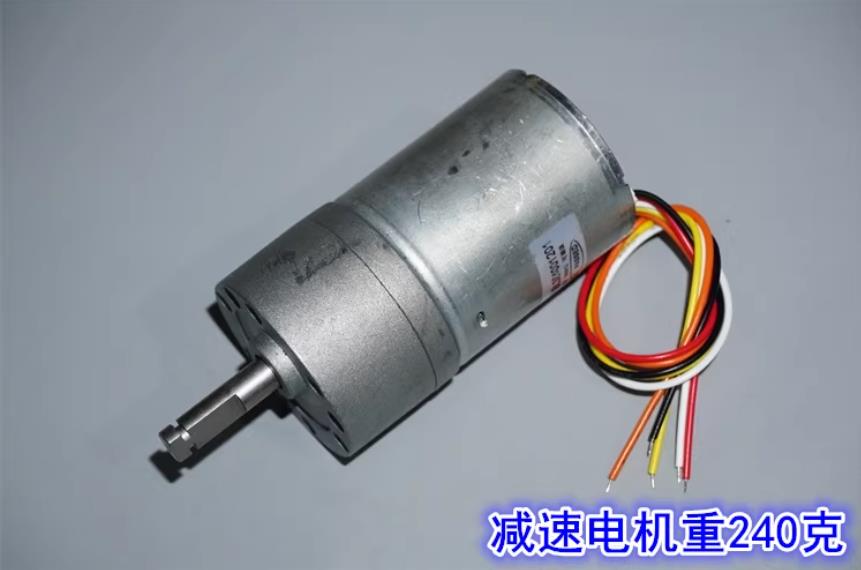

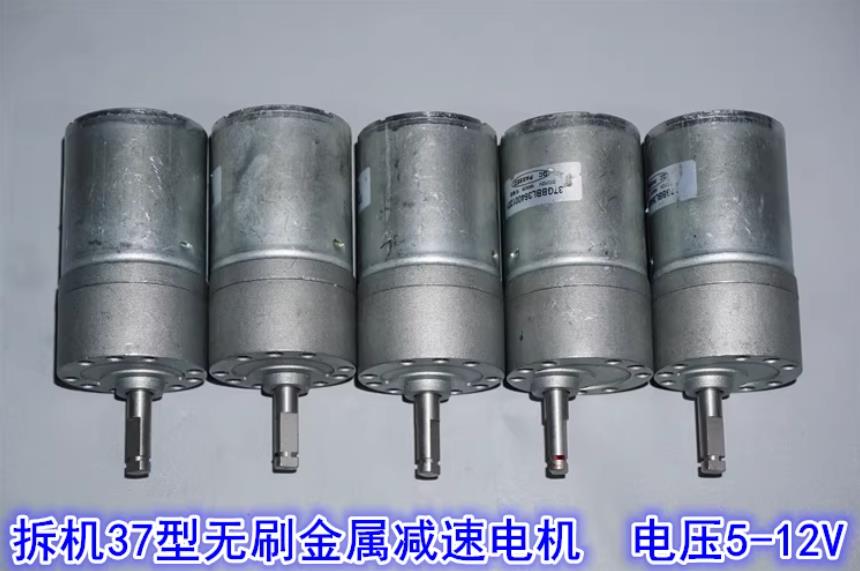

全称：3640 内转子无刷电机 + 37mm 全金属齿轮减速箱
定位：低压大扭矩、长寿命、静音，机器人底盘首选小动力电机

一、核心参数（创客最关心）

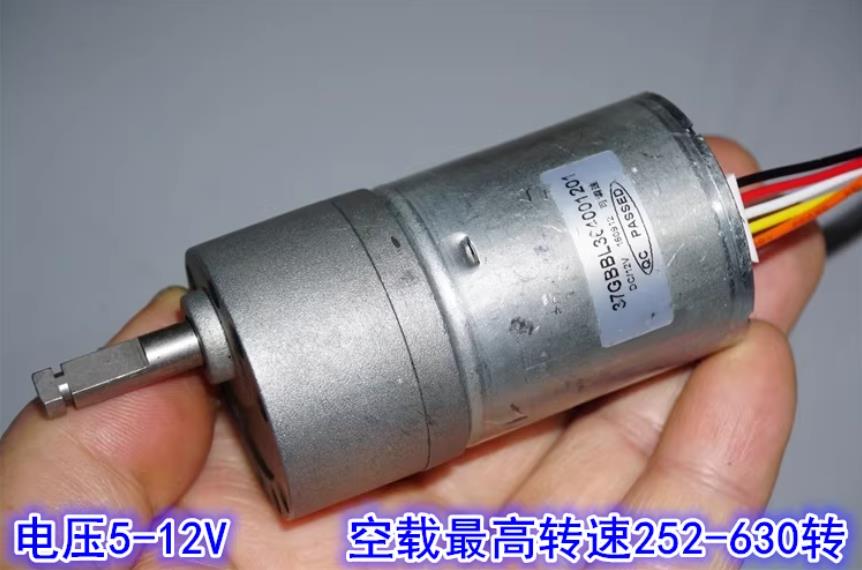

电压：5–12V DC（推荐 7.4V/12V 电池）

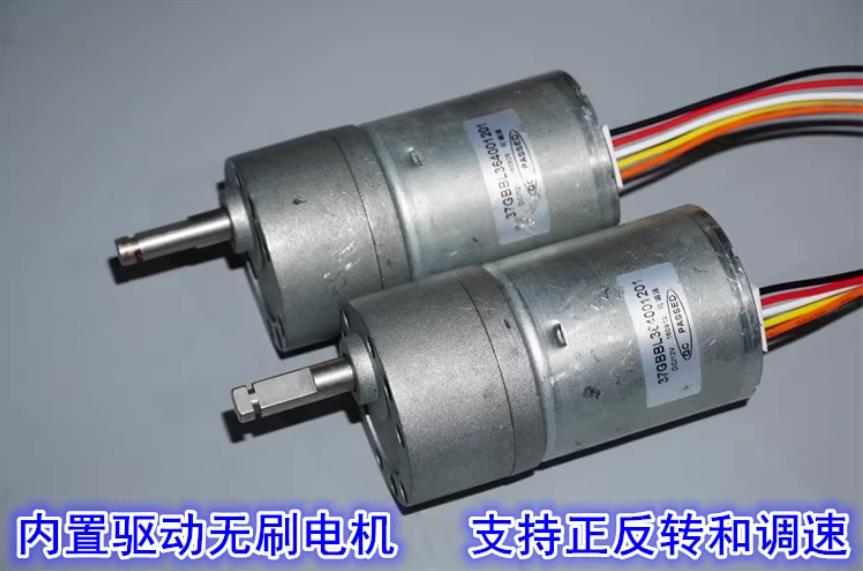

电机类型：三相无刷 BLDC，内置霍尔 + 驱动板

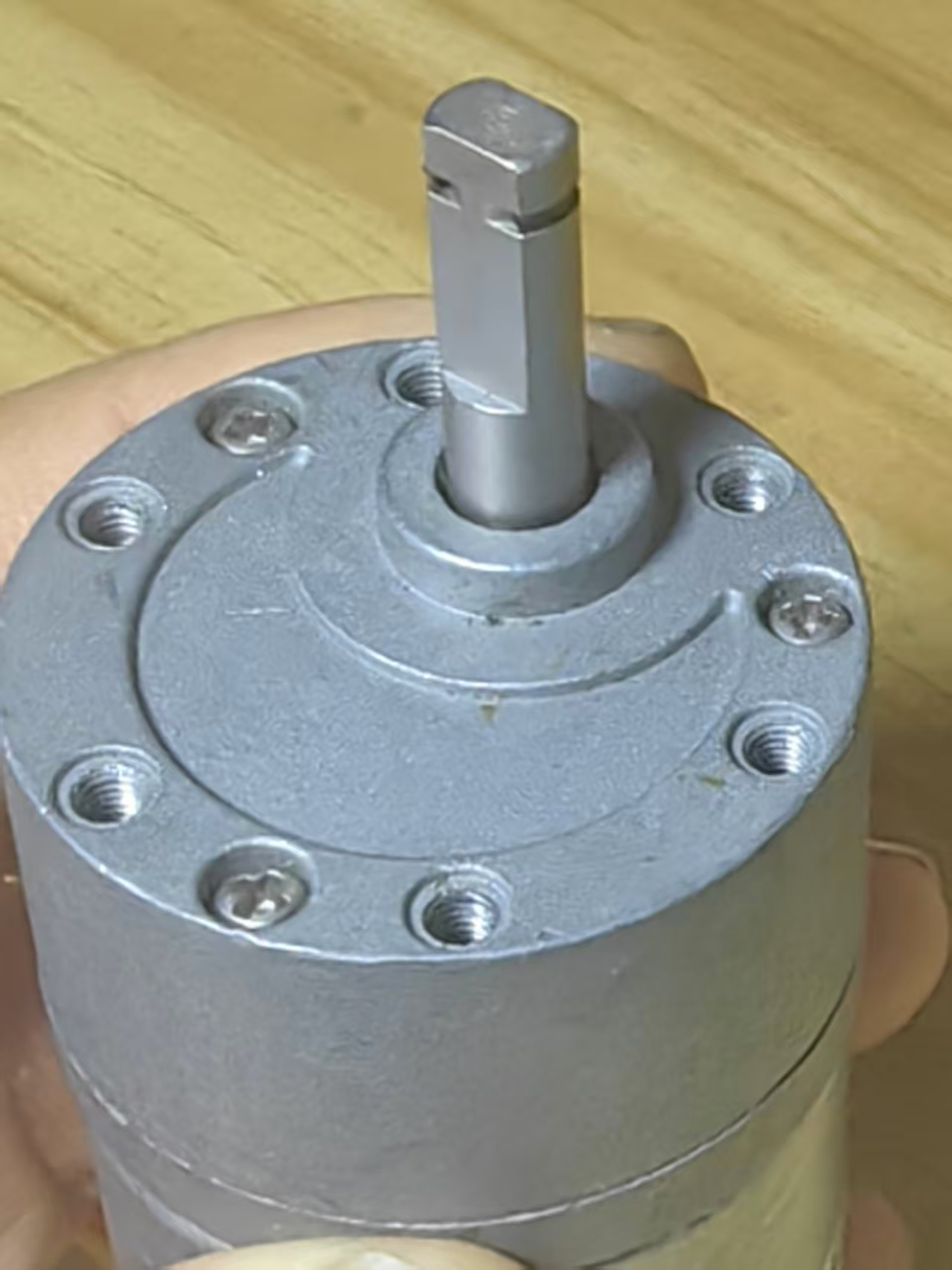

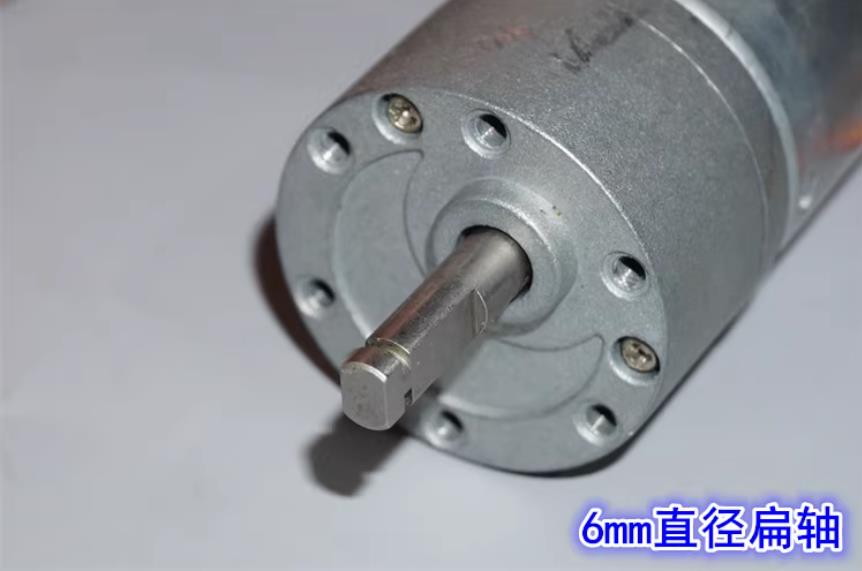

减速箱：37mm 全金属齿轮，耐磨、大扭矩
控制方式：
PWM 调速
电平正反转
支持刹车
功率：约 10–18W
扭矩：减速后最大可达 0.3–3 N·m（看减速比）
寿命：无刷结构，寿命是有刷电机的 5–10 倍
噪音：低噪、平顺，无碳刷摩擦声

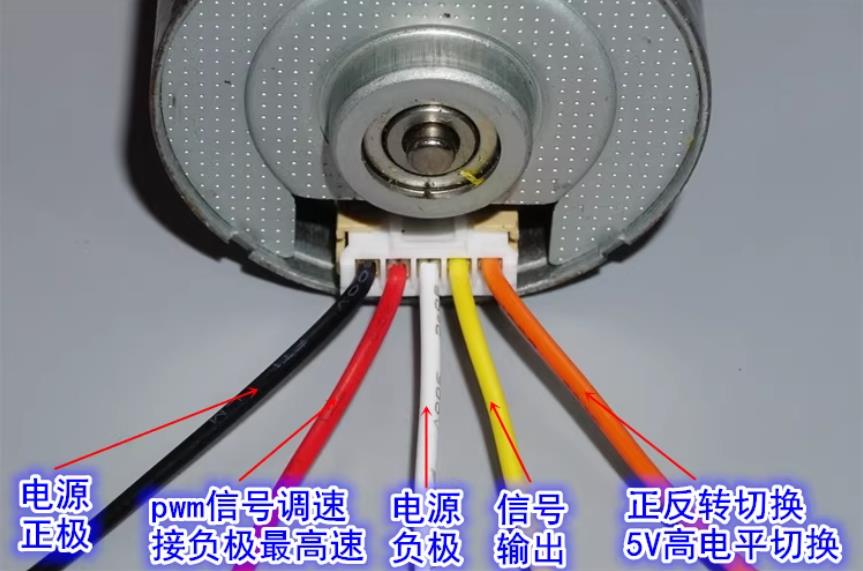

二、控制接口（最常用 4 线 / 5 线）
红线：电源正极 5–12V
黑线：GND 电源地
白线 / 黄线：PWM 调速（0–5V 或 50Hz PWM）
绿线 / 蓝线：方向控制（高 / 低电平 正 / 反转）
灰线（可选）：FG 测速反馈
不用外接电调，直接接单片机 / 遥控转换板就能用。

三、优势（机器人底盘特别适合）
无刷寿命长：连续运行不发热、不烧碳刷
全金属齿轮：比塑料齿轮耐造、负载强
低压安全：5–12V 就能跑，适合小型机器人
控制简单：PWM + 方向脚，ESP32/STM32 / 遥控都能秒控

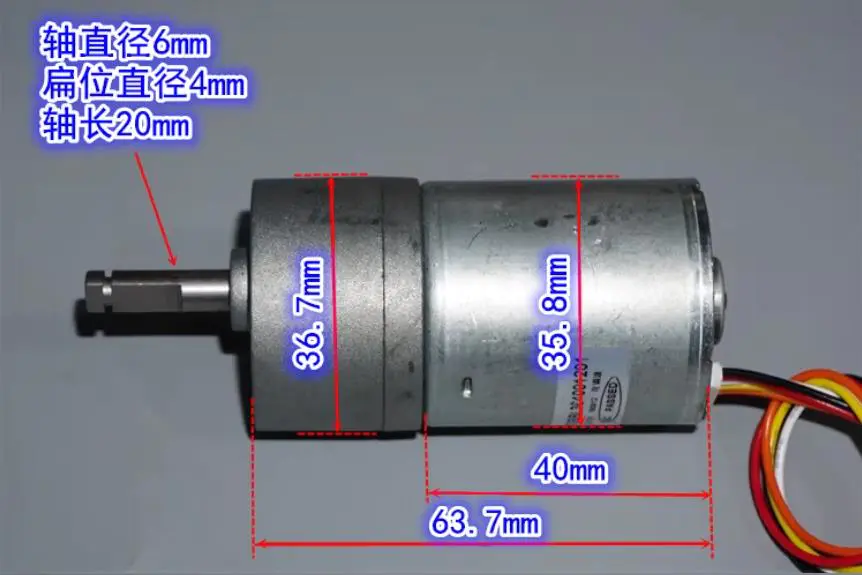

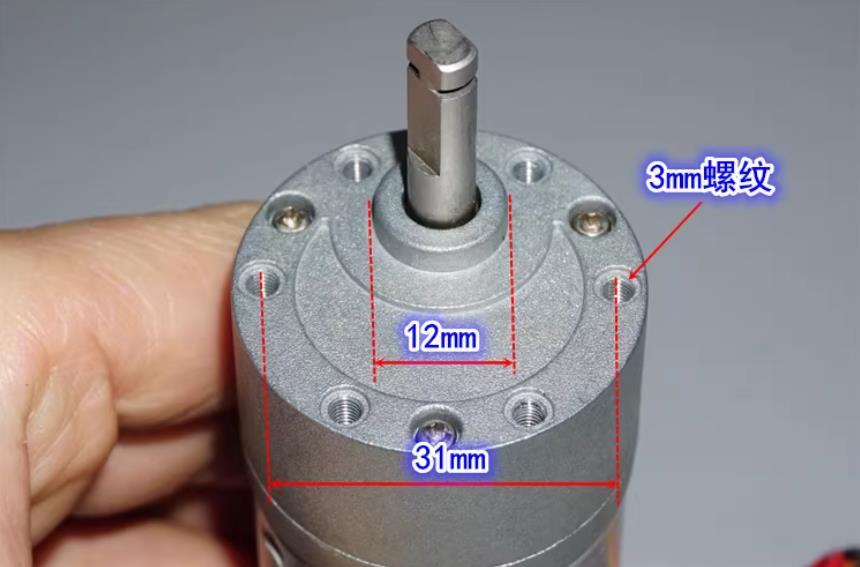

体积小扭矩大：37mm 尺寸，动力密度高

四、适合场景
小型机器人底盘驱动轮
智能小车、循迹小车、竞赛小车
机械臂关节、云台、自动开合机构
对噪音 / 寿命有要求的设备

五、一句话总结
3640 无刷 + 37 全金属减速箱，是 5–12V 小型机器人里，性价比极高、耐用性极强、控制最简单的大扭矩减速电机方案。

3640 无刷减速电机・工作原理

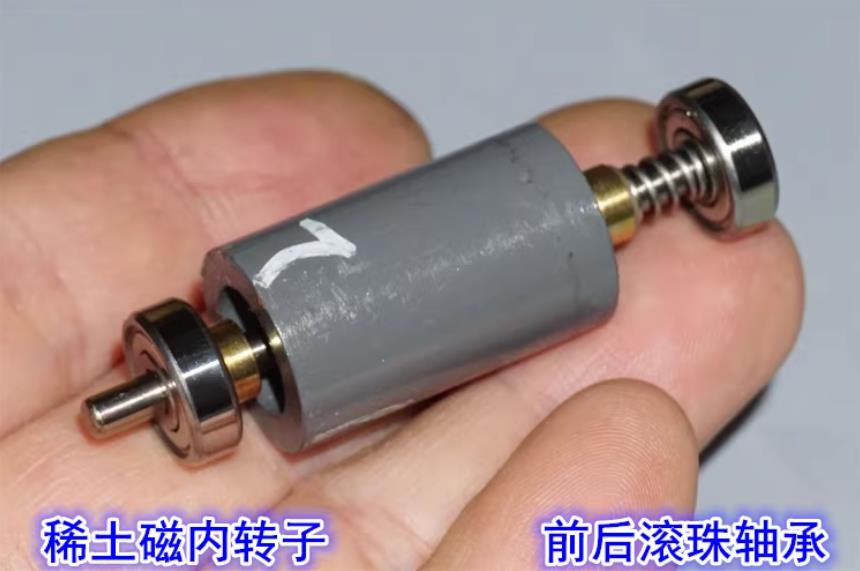

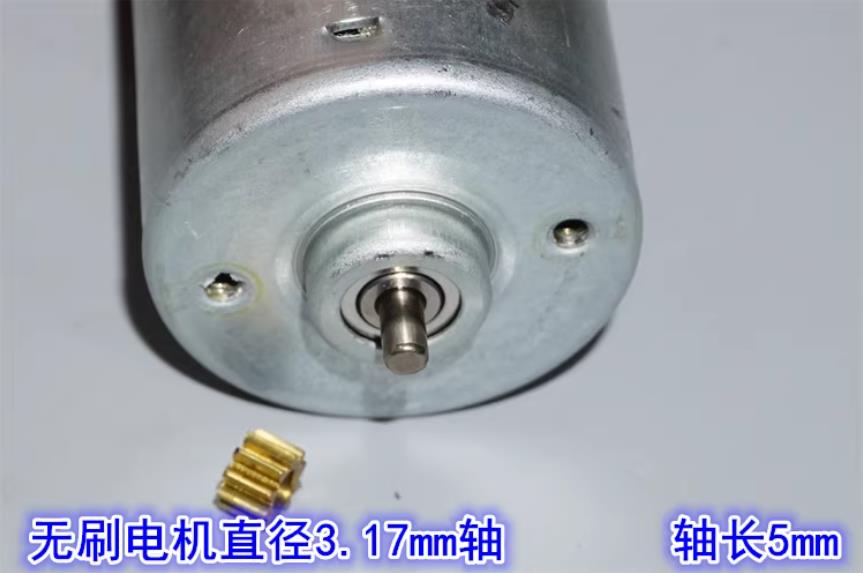

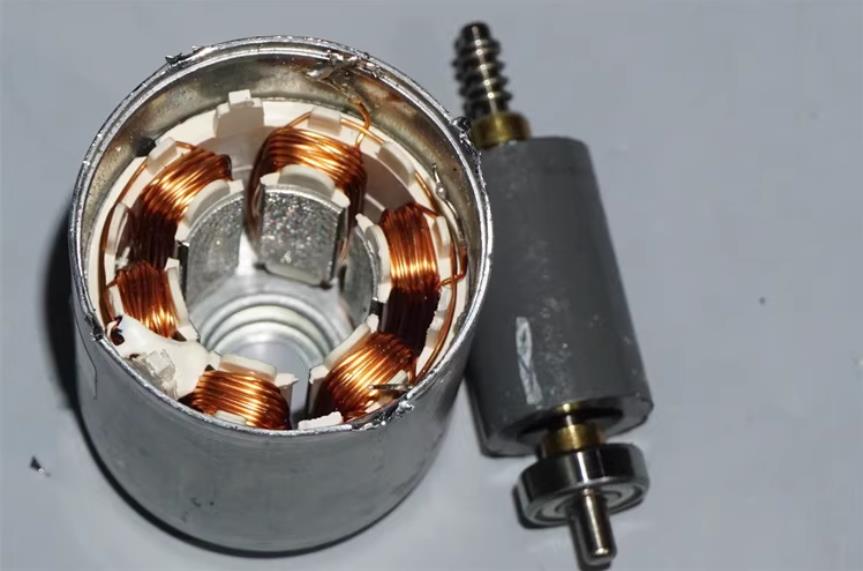

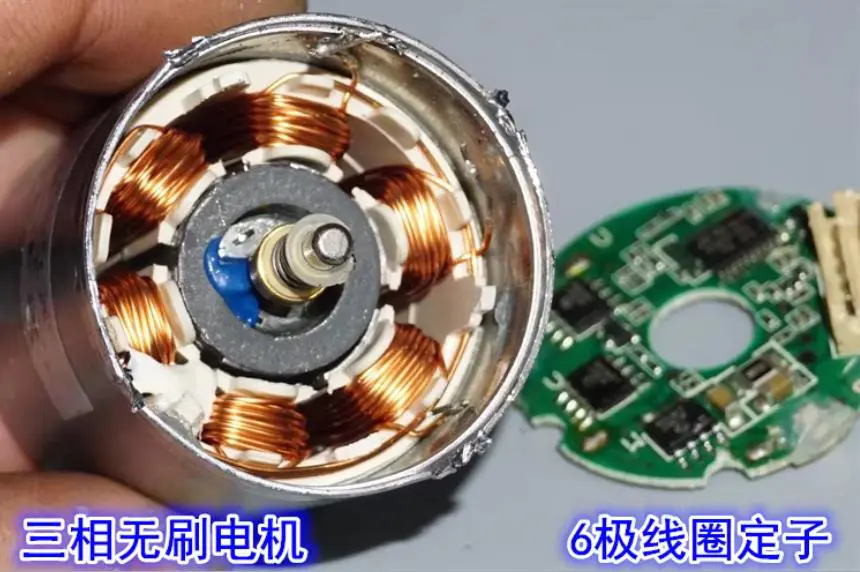

这款电机由无刷电机主体+37 全金属减速箱两部分组成，原理清晰、结构可靠：无刷电机部分内部采用三相无刷（BLDC）结构，定子绕线圈通电产生旋转磁场，带动带磁钢的转子转动。因为无碳刷、无接触摩擦，所以寿命长、发热低、噪音小，配合内置驱动板，只需 PWM 和方向信号就能稳定运行。

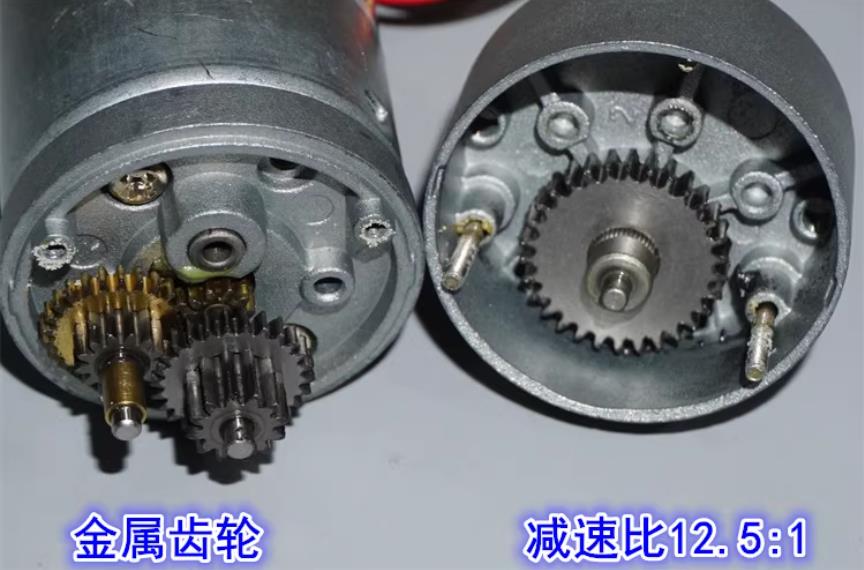

减速增扭部分转子输出的转速高、扭矩小，经过37mm 全金属齿轮箱多级减速后，转速降低、扭矩大幅放大，获得适合机器人底盘行走的大扭力、低转速输出。

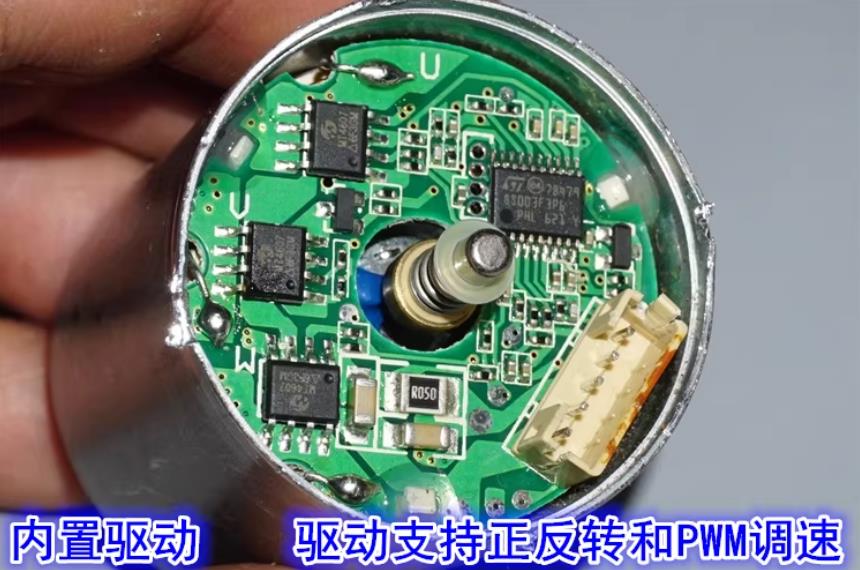

控制原理通过PWM 信号调节转速，高低电平控制正反转，驱动板根据信号调整电机电流与转向，实现平滑调速、启停和刹车。

一句话总结：无刷电机负责高效、长寿命转动，金属减速箱负责放大扭矩，最终实现小体积、大扭力、易控制的机器人动力输出。
