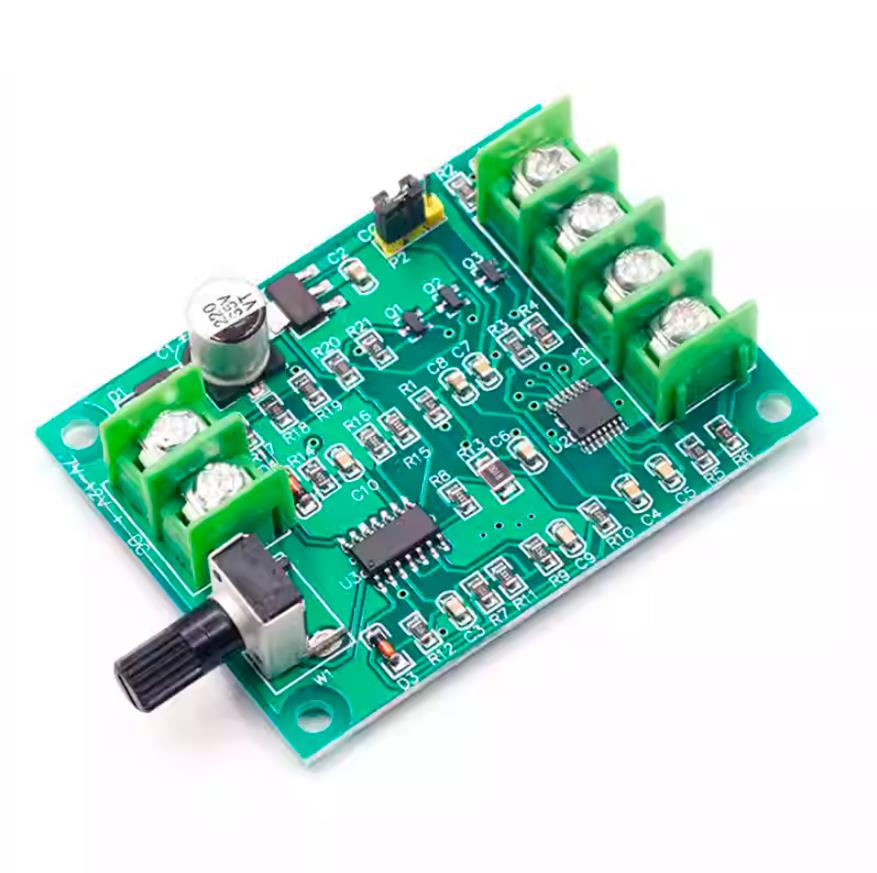

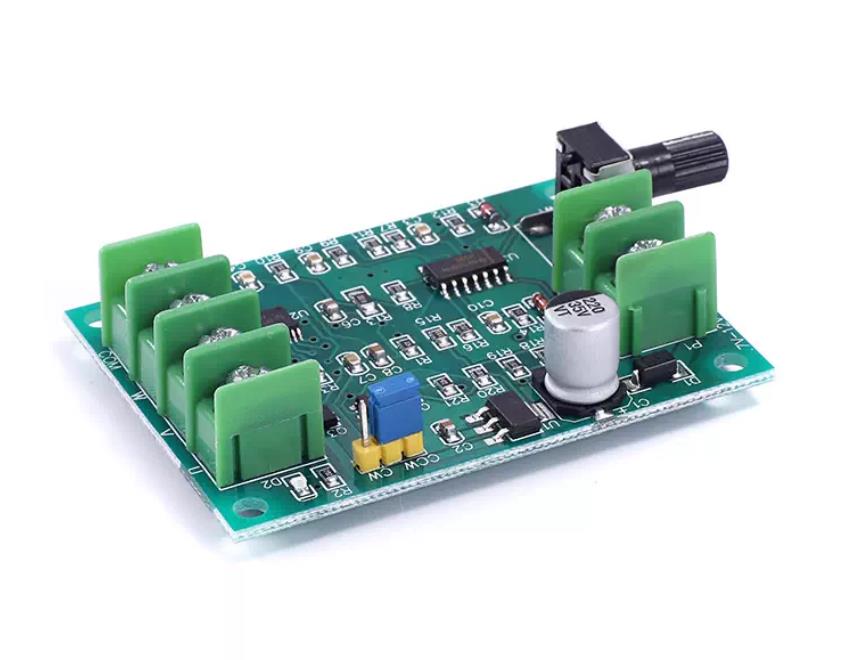

【花雕动手做】直流无刷电机驱动板 调速板 光驱硬盘马达控制器7V-12V

本款微型直流无刷电机驱动板为升级改进款，核心解决传统驱动板易因接线、负载问题烧毁芯片的痛点，防护性能与适配性大幅提升，可轻松驱动硬盘、光驱等微型 3/4 线无霍尔无刷电机，接线简单、操作省心，是 DIY 微型无刷电机项目的高性价比选择，接线图参考：https://pan.baidu.com/s/1AXWJRhVVLAlmF-eTBD5ViQ?pwd=1234（提取码：1234）。

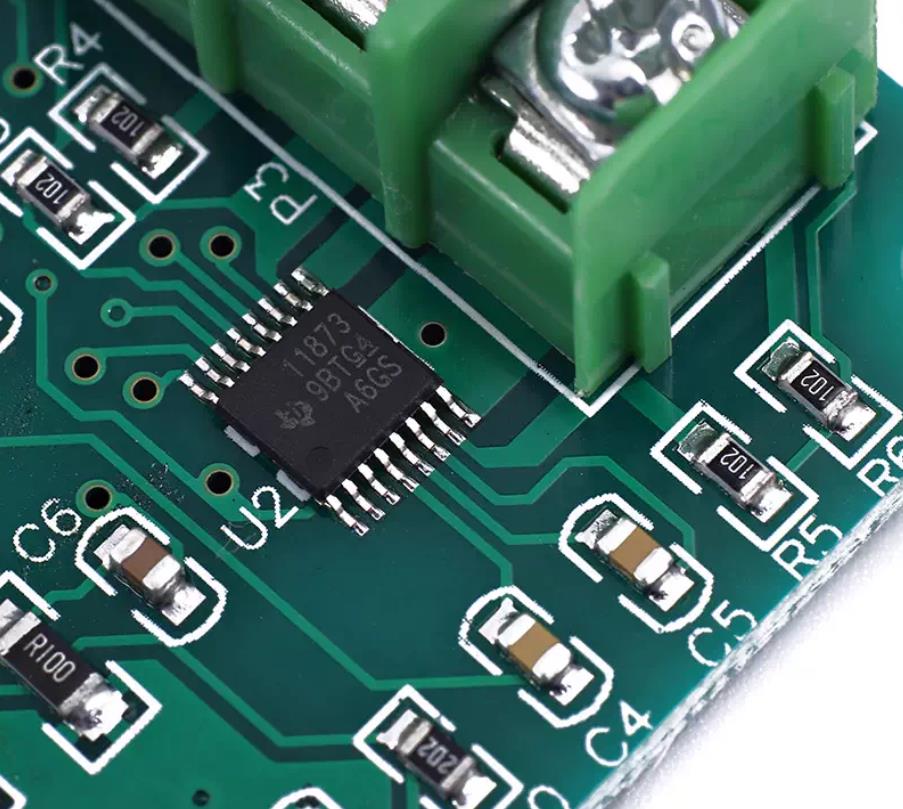

1、核心升级亮点
相较于旧款，改进后的驱动板具备超强抗故障能力，即便出现电机线接触不良、接线错误、负载过大、输出端短路等情况，也不会烧毁驱动芯片，无需担心误操作带来的硬件损坏，可放心调试使用。

2、基础适配与功能

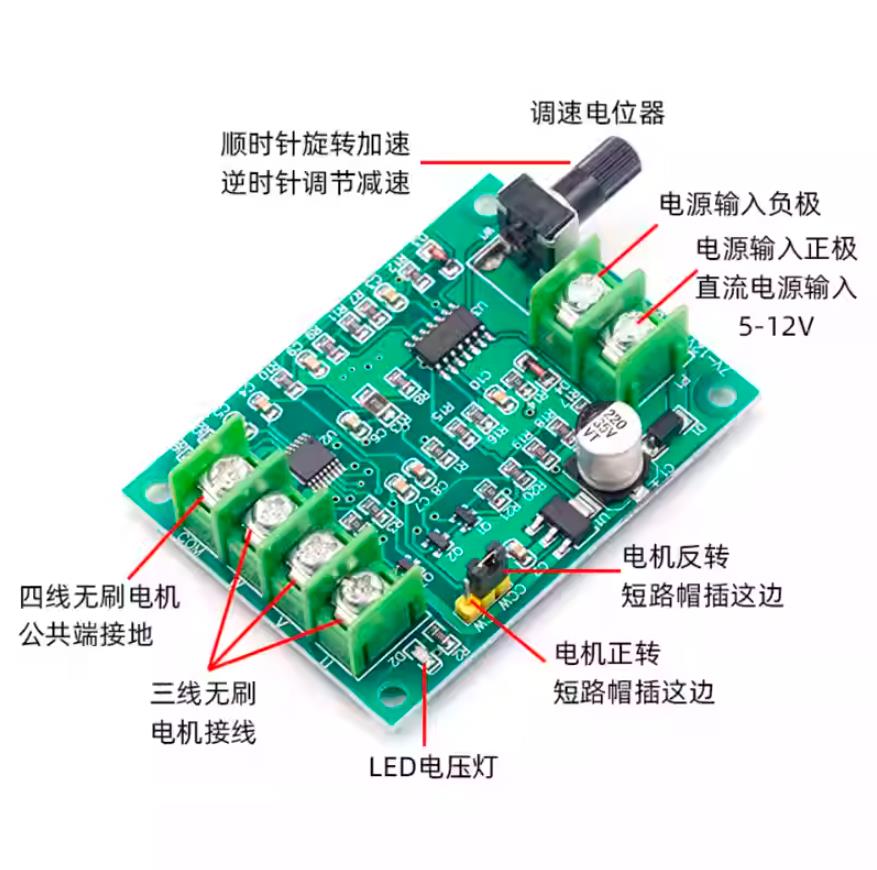

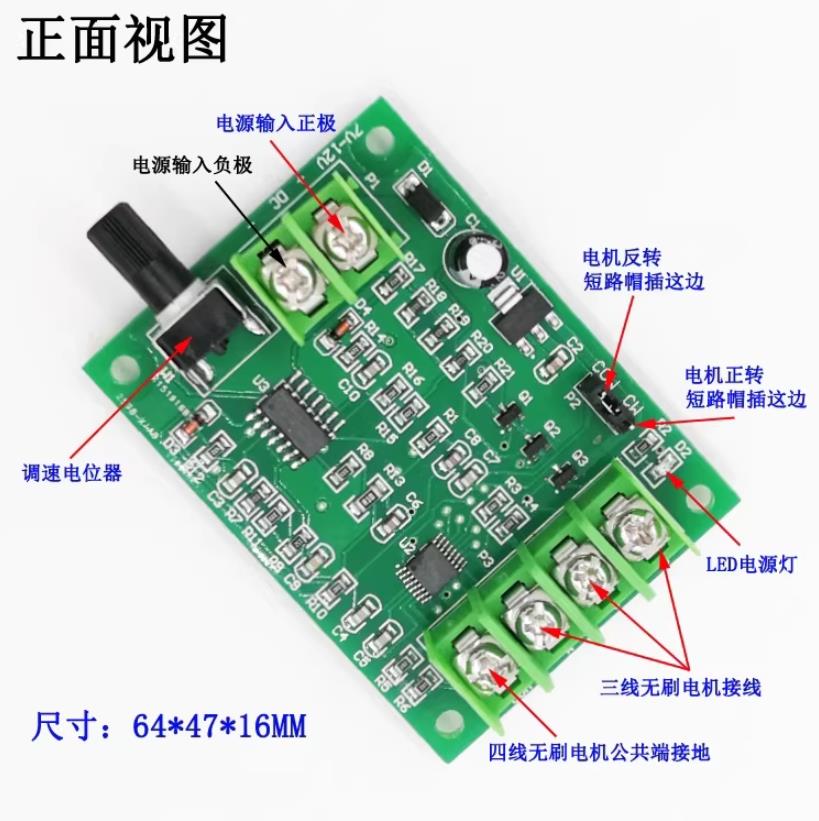

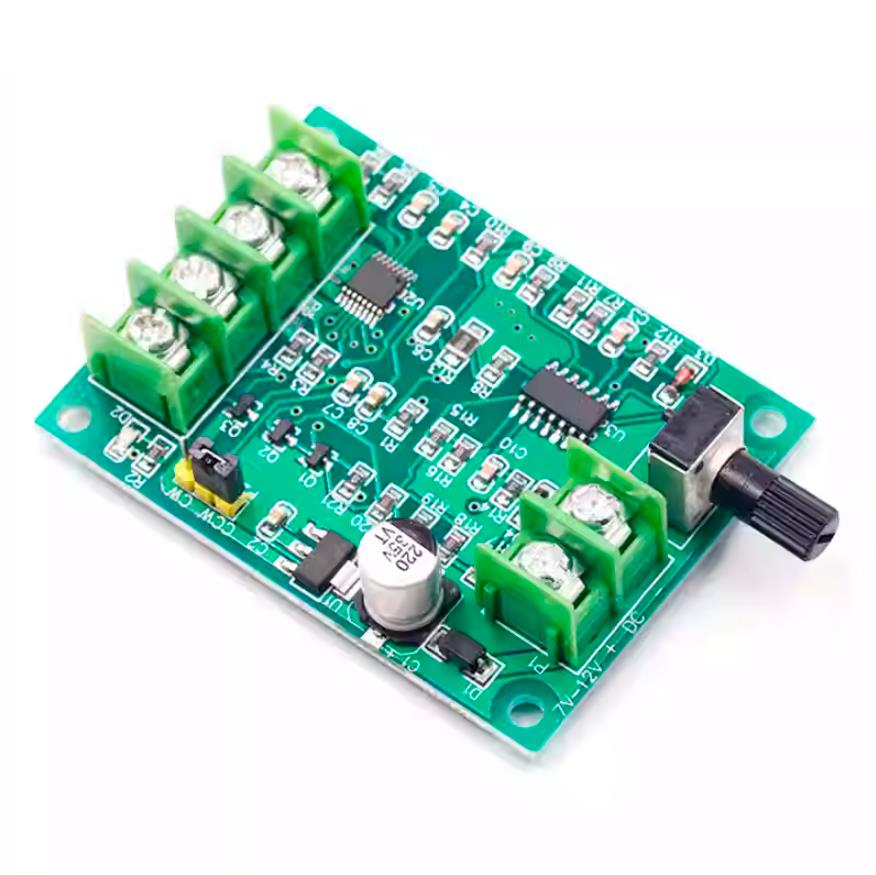

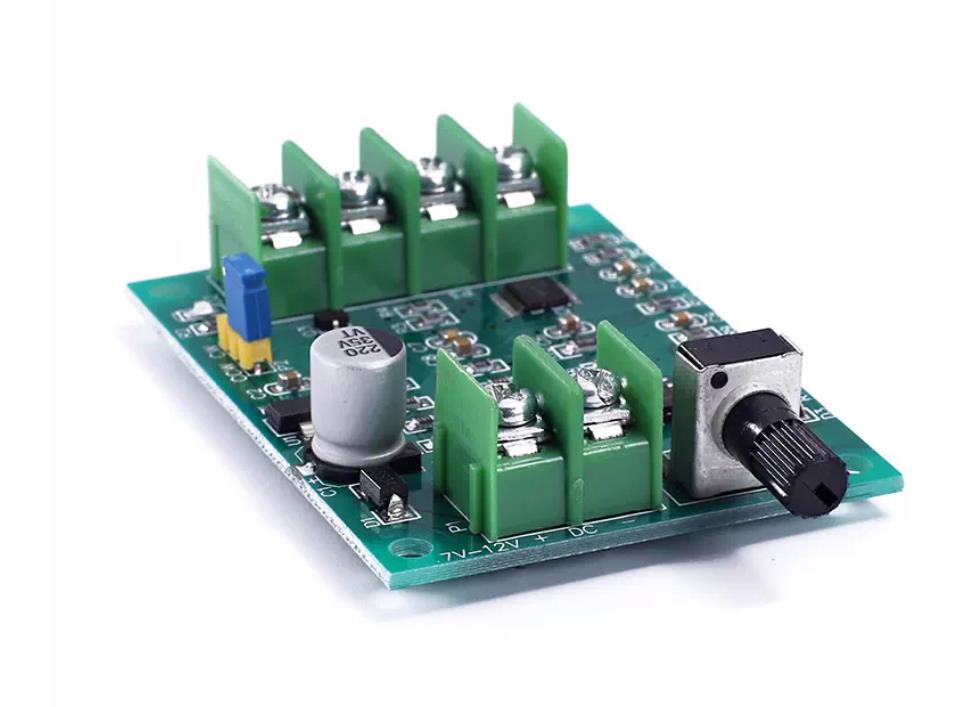

适配电机：专为硬盘无刷电机、光驱无刷电机等微型 3 线 / 4 线无霍尔无刷电机设计，兼容性强；
智能识别：可自动识别 3 线或 4 线无刷电机，4 线电机无需额外连接 COM 公共端子，简化接线步骤；
全维防护：内置电压反接保护、过流保护、短路保护三大防护功能，全方位保障驱动板与电机安全；
灵活调控：支持 0%-100% 宽范围调速，配备转相控制功能，可按需调节电机转速与转向，满足不同使用需求。

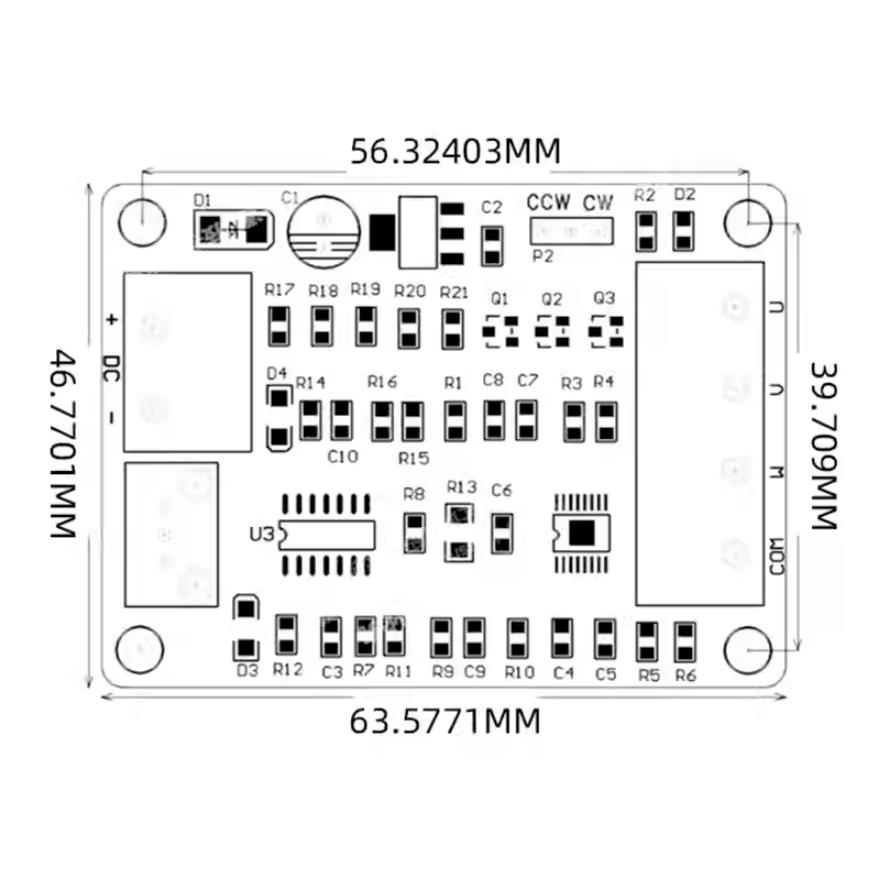

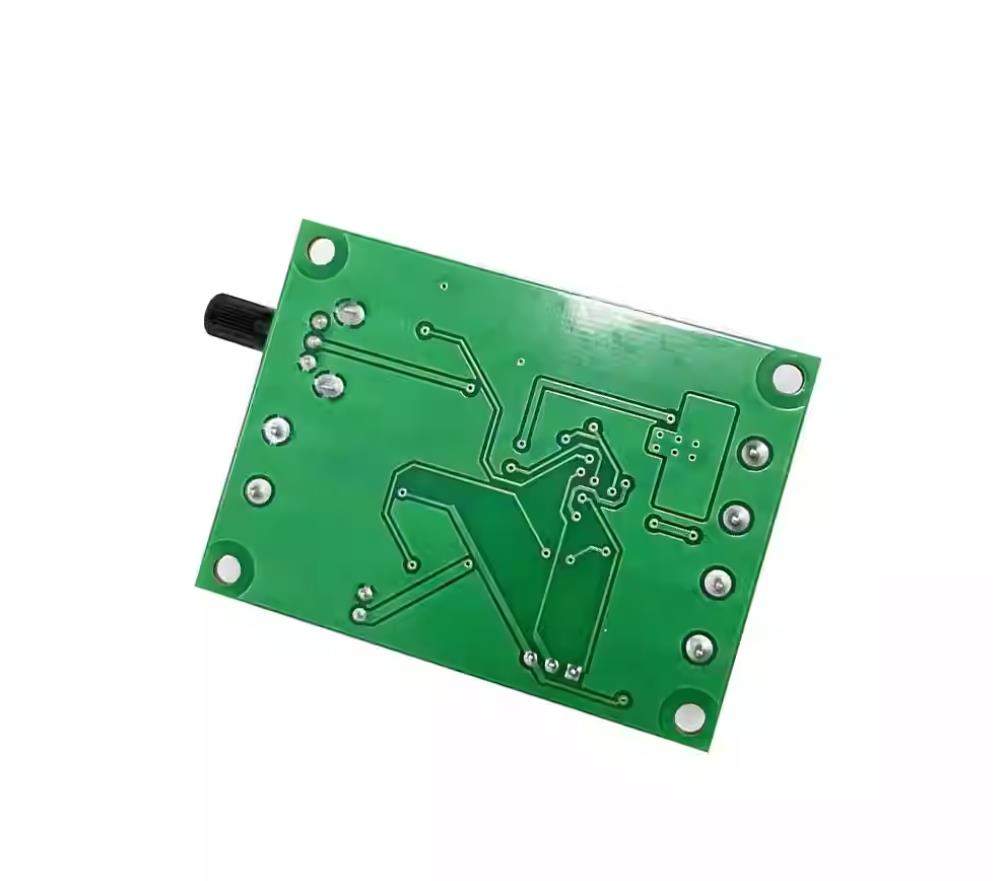

3、关键技术参数
驱动电压：DC 7-12V（与硬盘无刷电机电压完美适配）
工作电流：≤1.2A
调速范围：0%-100%
核心功能：转相控制、电压反接保护、过流保护、短路保护
适配电机：微型 3 线 / 4 线无霍尔无刷电机（硬盘、光驱电机等）

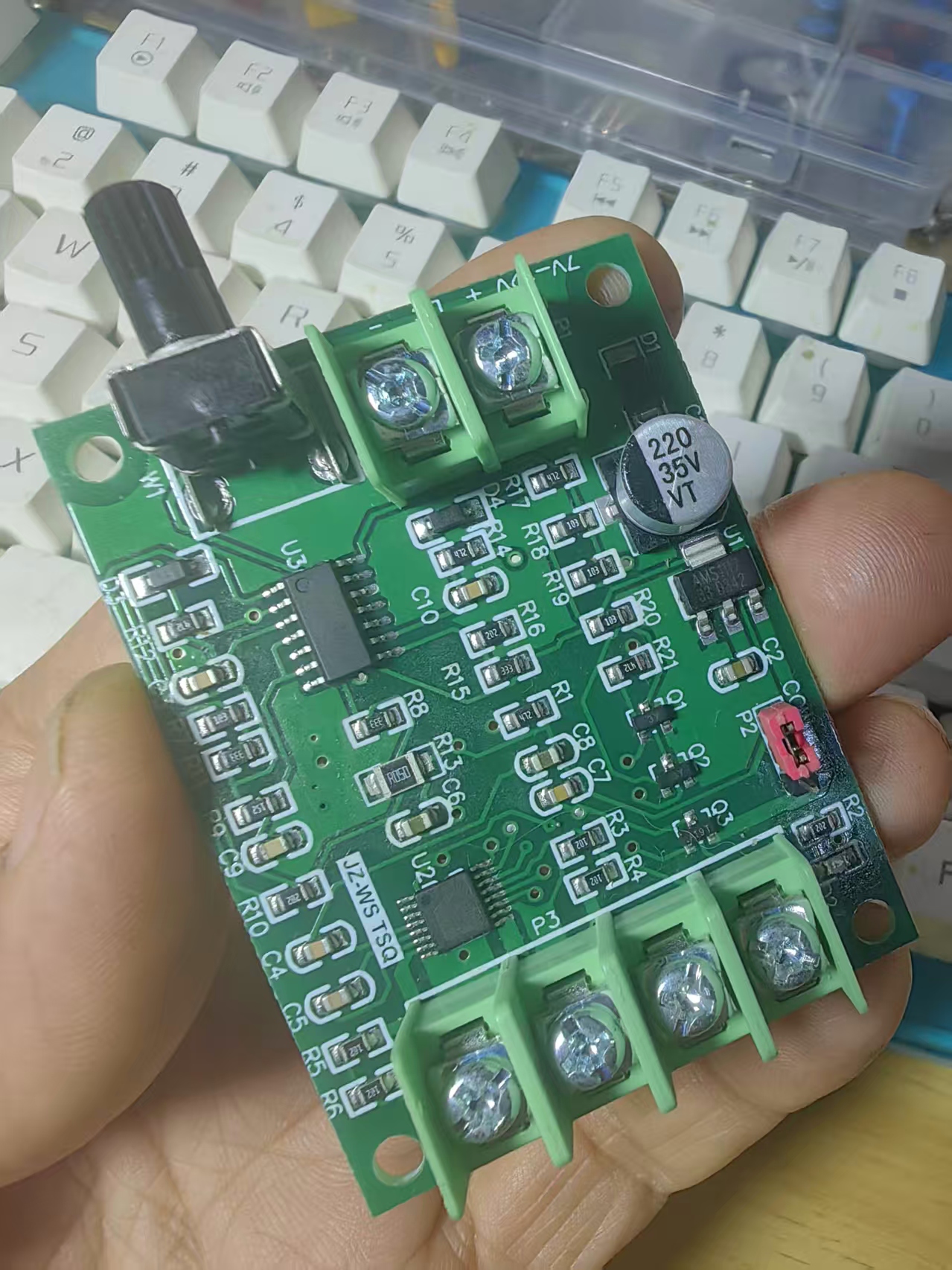

4、配套电机使用说明
适配的硬盘无刷电机支持 7-12V 宽电压驱动，电压与转速正相关，电压越高转速越快，最高可达 10000 转左右；若为 4 线电机，可使用万用表电阻 ×1 档位识别公共端口 —— 与另外三个端子电阻值最小且相等的端子，即为 COM 公共端子。

5、4 线电机公共端口识别方法
（1）调万用表至电阻 ×1档位；
（2）依次测量 4 线电机的四个端子间电阻；
（3）若某一端子与另外三个端子的电阻值最小且数值相等，该端子即为 COM 公共端子。

6、重要使用注意事项
（1）当驱动板因短路、过流触发保护时，板载电源指示灯会熄灭，此时需立即断开驱动板供电；
（2）排查并处理故障原因（如接线错误、负载过大、电机短路等）后，再重新为驱动板供电；
（3）待板载 LED 电源指示灯重新亮起，驱动板即可恢复正常工作，切勿在未处理故障的情况下强行通电。
