20mm 德国微型外转子无刷电机 · 小型机器人与精密执行机构

来自德国原装设备的全新拆机款 ——20mm 外转子无刷带霍尔行星减速电机，虽为塑料机身，却凭借德系严苛用料与精工设计，搭配稀土中强磁磁钢与三级减速结构，在小体积里实现了低转速、大扭矩的出色表现。本次拆解，带你看清它的内部结构、做工细节与动力核心，感受进口微型电机的扎实品质。

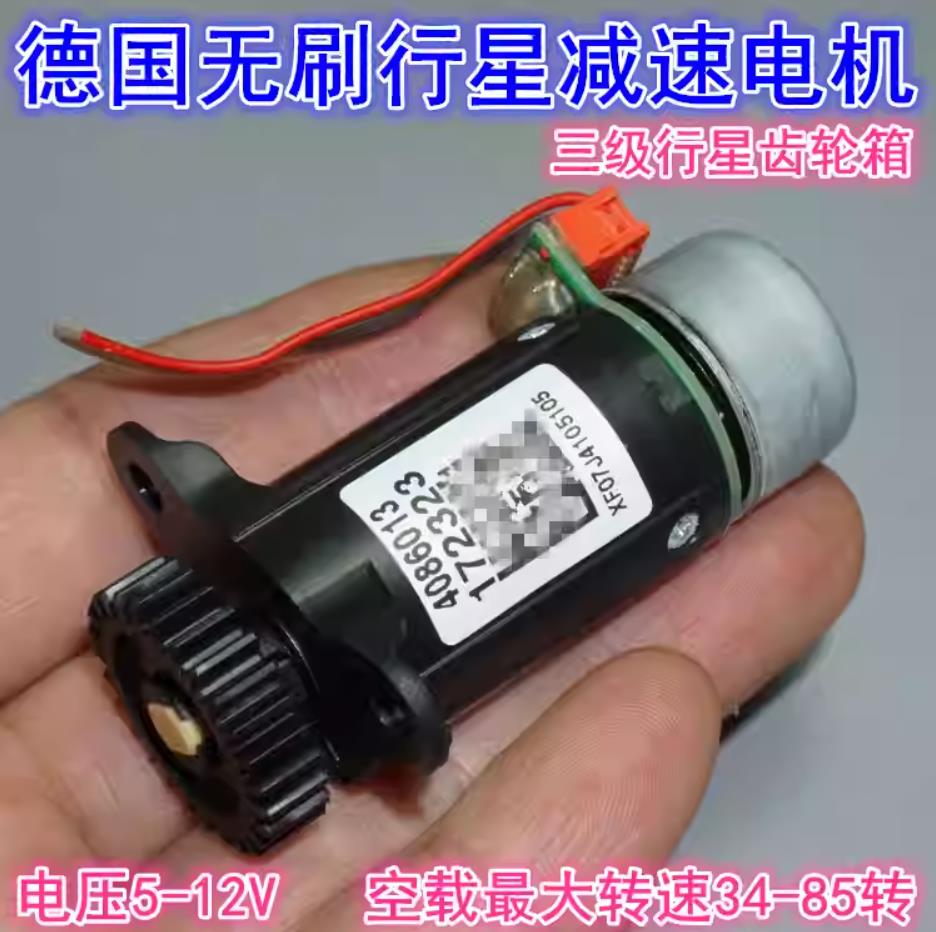

本品为德国原装设备全新拆机的 20mm 微型外转子无刷电机，自带霍尔信号与三级行星减速箱，虽然外壳为塑料结构，但因德系设备标准，用料扎实、做工精美，配合稀土中强磁磁钢，动力强、运行平顺，是小体积、低转速、大扭矩改装项目的优质选择。

一、核心结构与参数

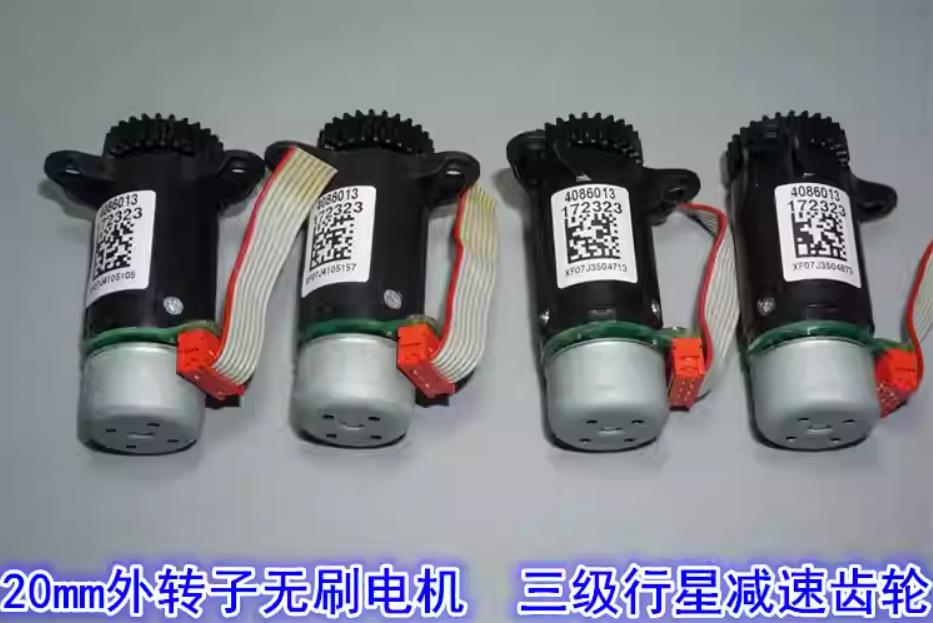

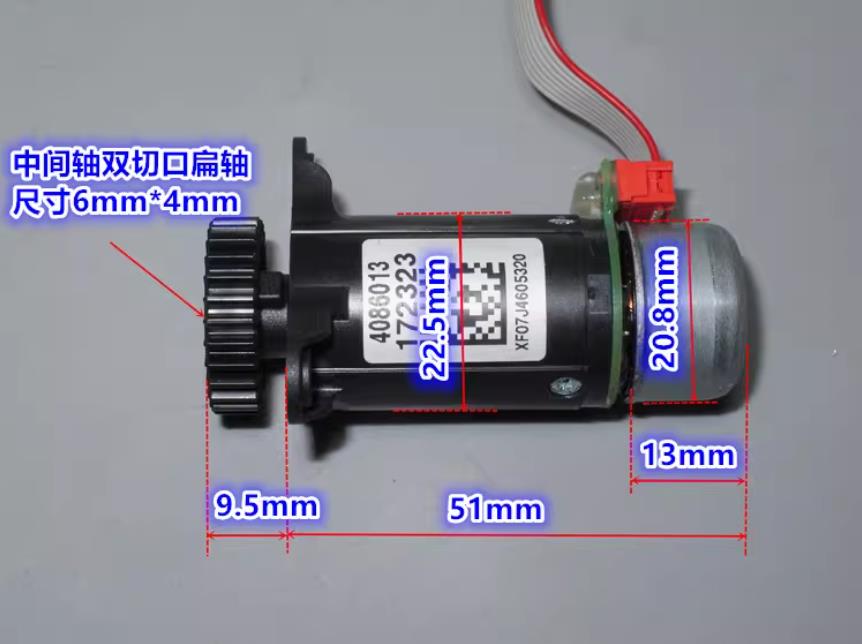

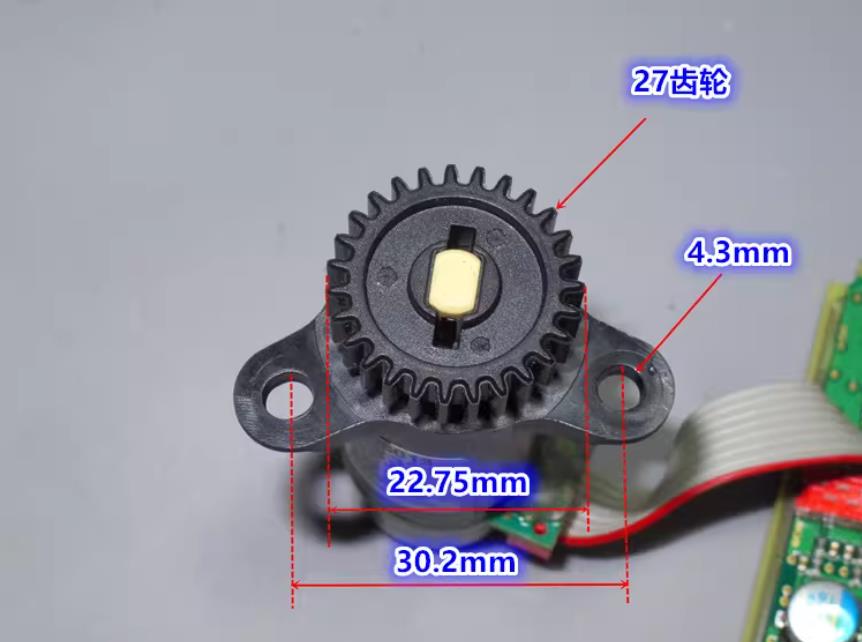

• 尺寸：20mm 微型外转子无刷电机
• 来源：德国原装设备全新拆机，成色新、做工精致

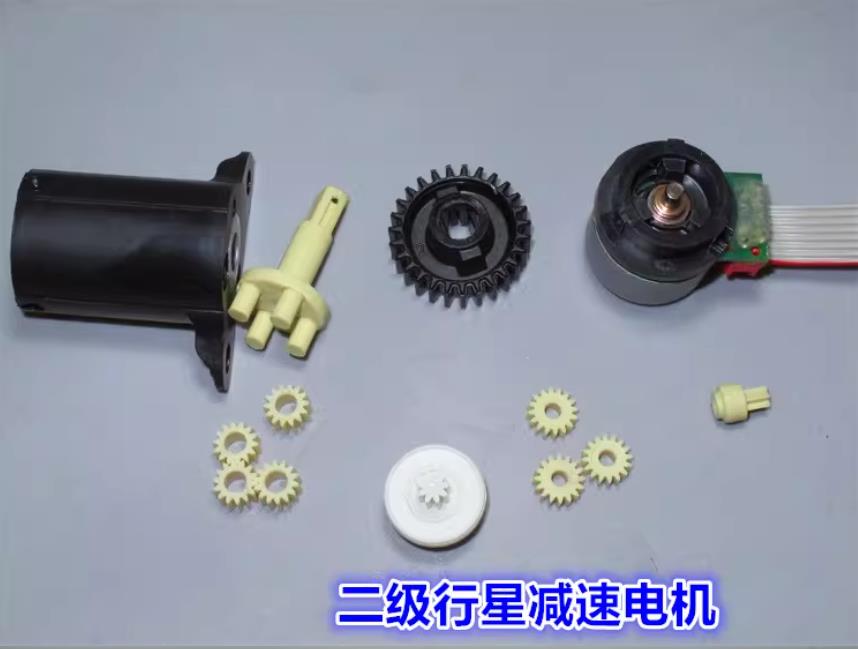

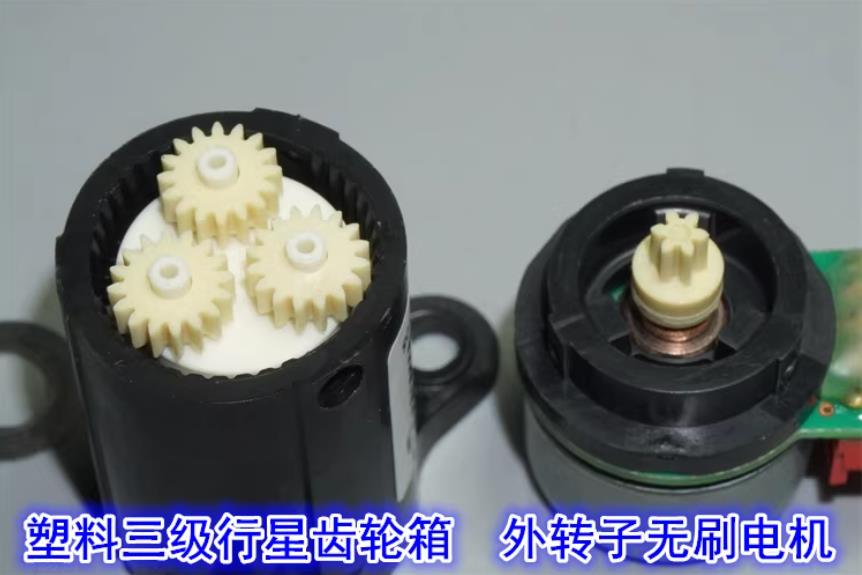

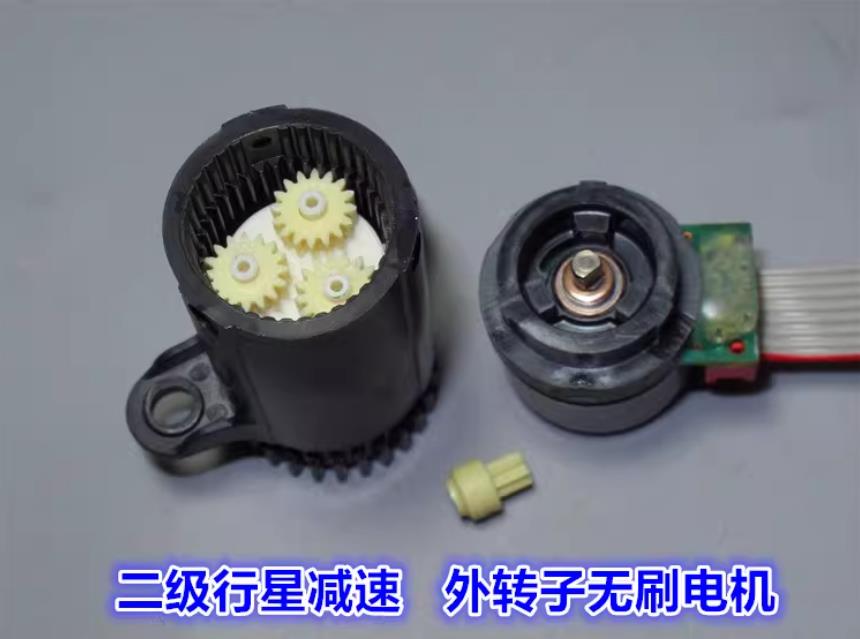

• 减速结构：三级行星减速箱
• 减速比：约 40:1
• 磁钢：稀土中强磁磁钢，扭矩足、效率高
• 外壳材质：工程塑料，德系用料，强度与耐用性优异
• 重量：约 38g

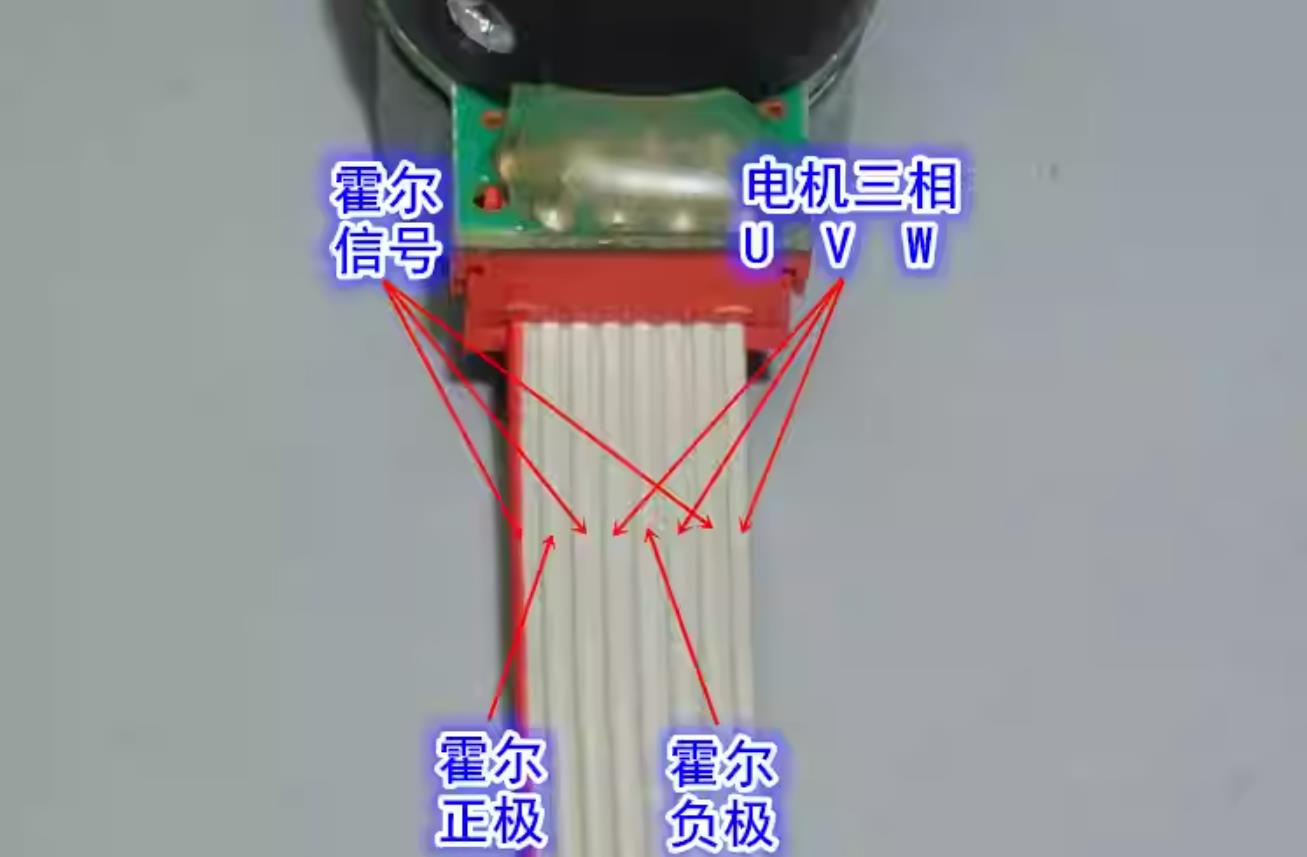

• 反馈：内置霍尔传感器，支持有霍尔驱动控制

二、电气实测数据

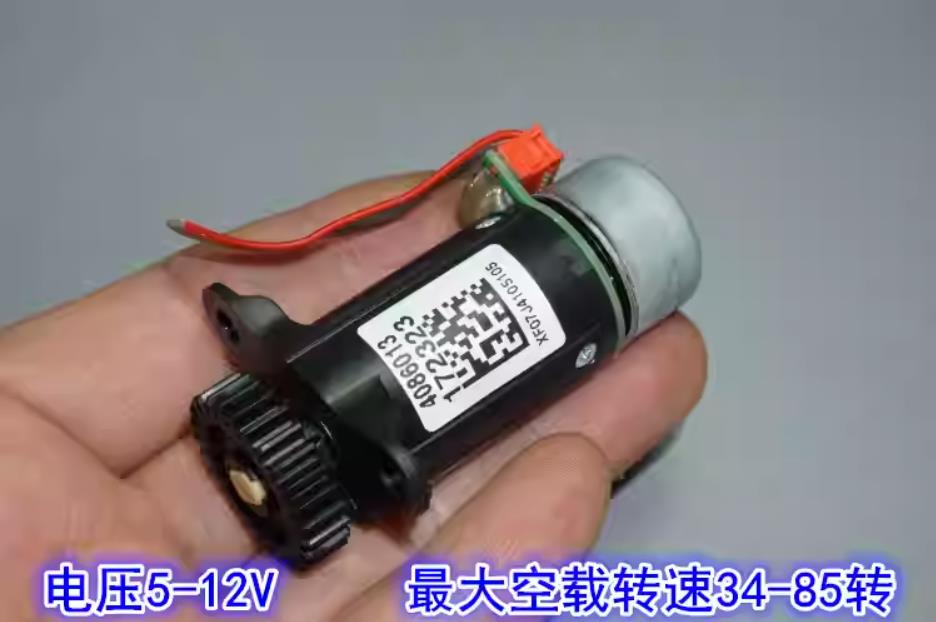

• 工作电压：DC 5–12V 宽电压正常运行
• 5V 空载：电流 25mA，转速约 34 转 / 分钟
• 5V 堵转：电流 0.28A
• 12V 空载：电流 45mA，转速约 85 转 / 分钟
• 12V 堵转：电流 0.65A

三、驱动与使用说明

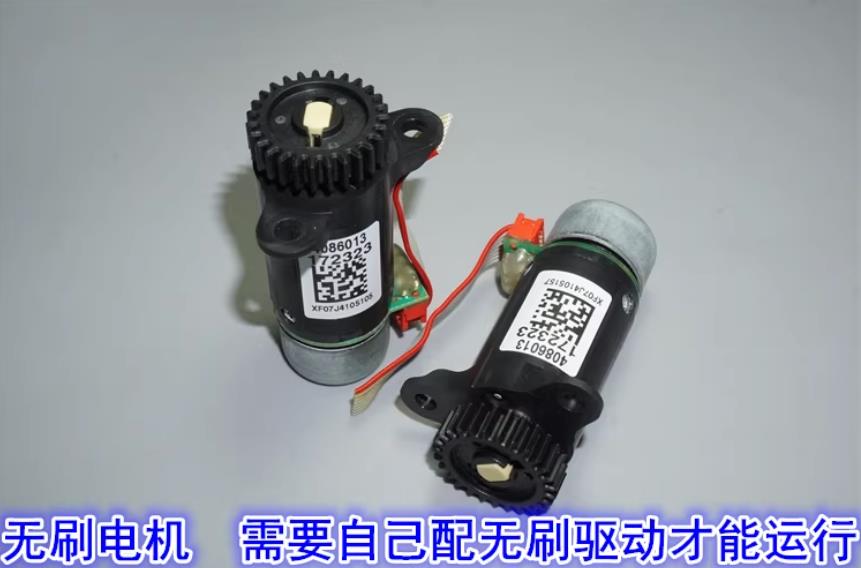

• 电机不含驱动板，需外接无刷驱动器才能工作
• 可适配：低速无刷驱动、硬盘电机驱动、带霍尔无刷电调等通用驱动模块
• 低功耗、低发热，适合长期低速大扭矩运行

四、特点亮点
• 德国设备拆机，全新成色、做工精良
• 稀土中强磁，扭矩大、效率高
• 三级行星减速，低速大扭矩输出
• 宽电压 5–12V 运行，适配性强
• 带霍尔信号，驱动更平稳、易控制
• 超轻仅 38g，适合小型机器人、云台、精密执行机构

五、适用场景
• 小型机器人关节、智能小车、微型云台
• 精密阀门、小型执行器、DIY 精密减速机构
• 对体积、重量、扭矩、做工有较高要求的创客改装项目
