【花雕动手做】AQMD3605BLS 高质量无刷直流电机驱动器 485 1224/36V5A180W

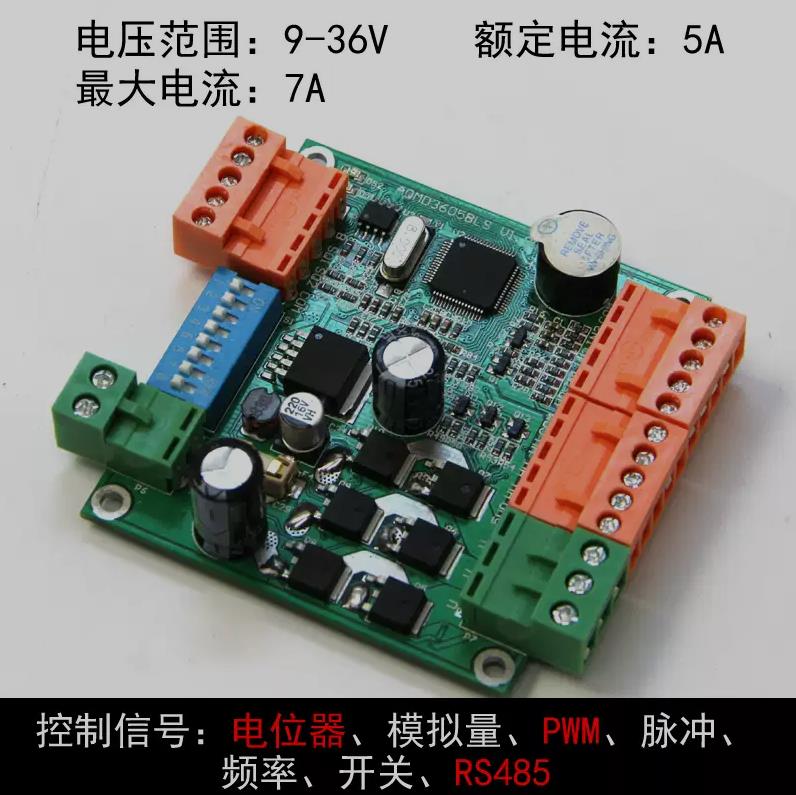

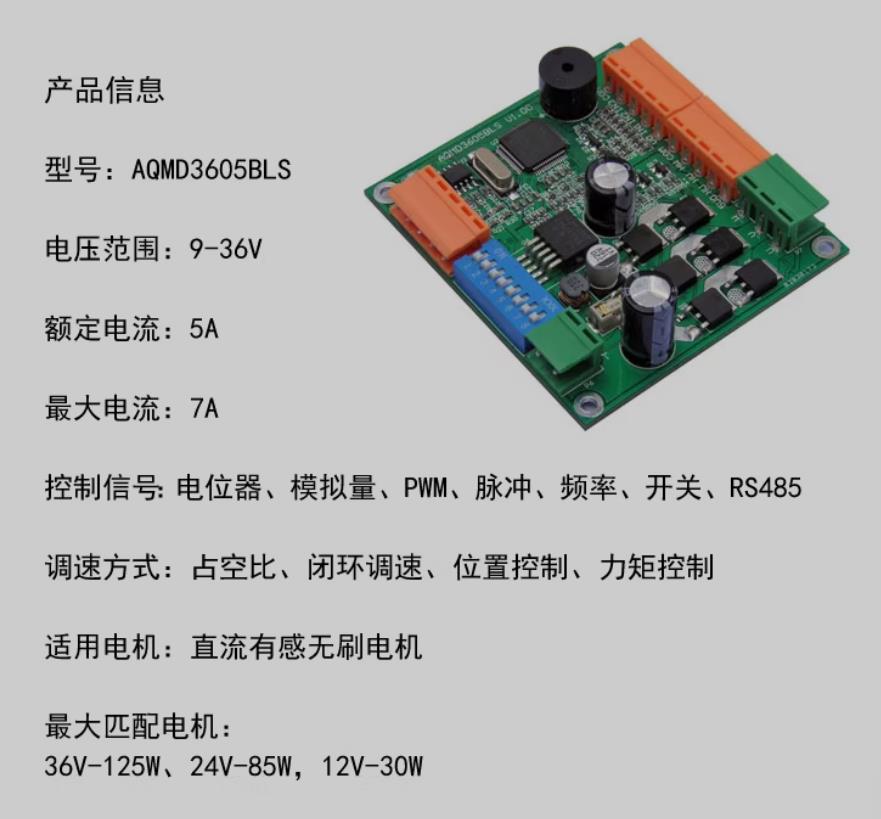

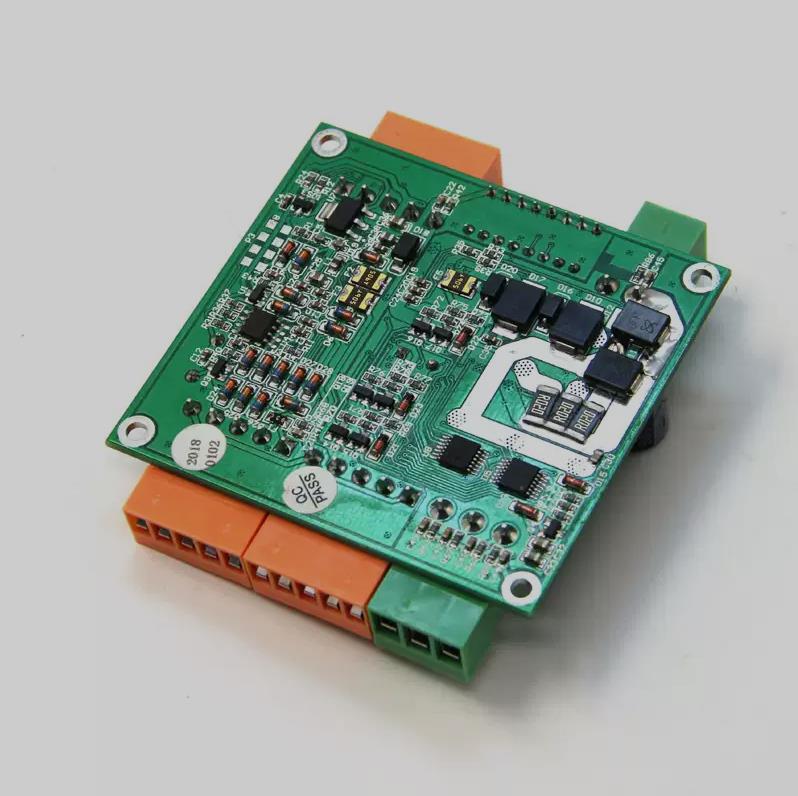

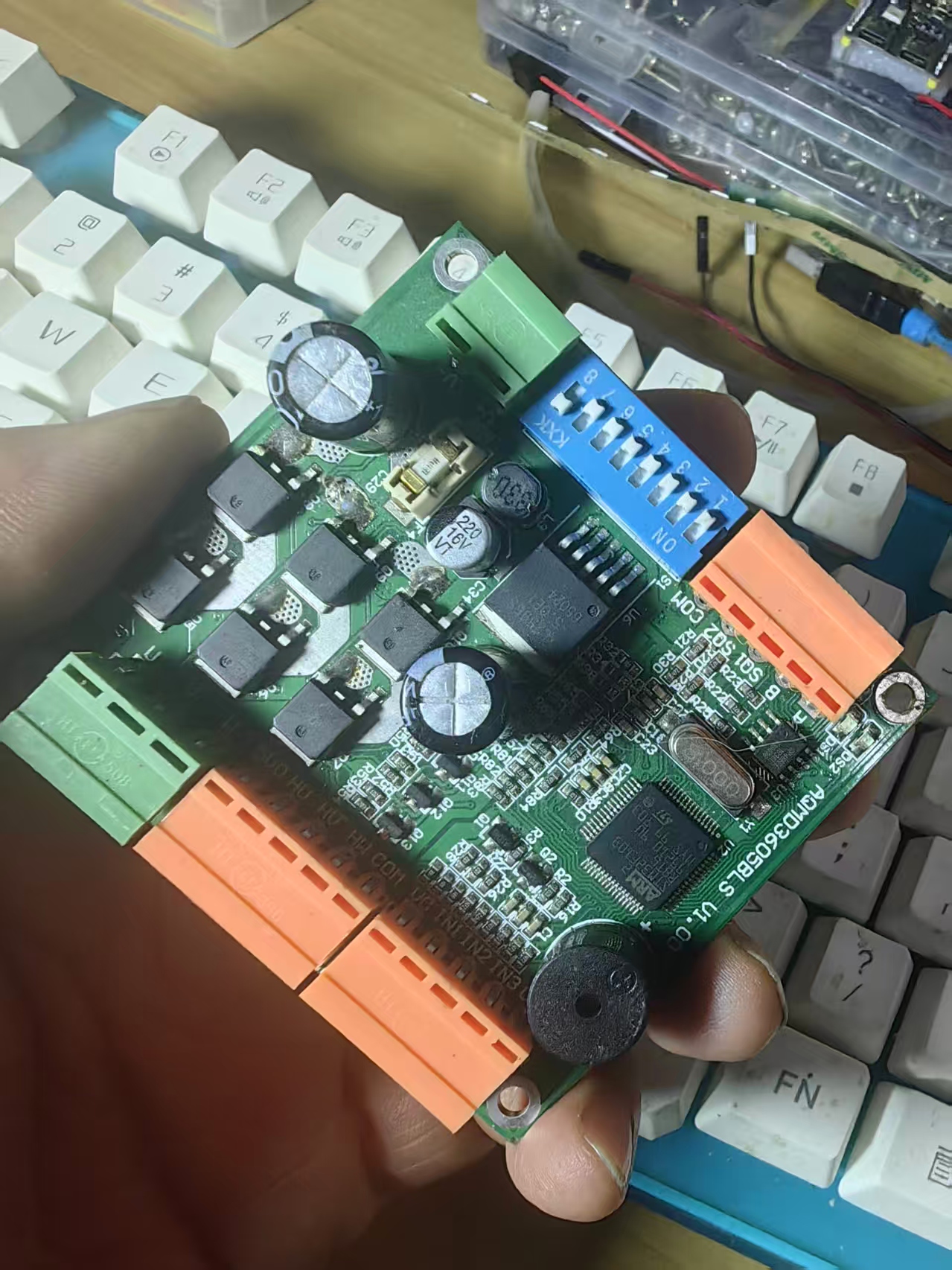

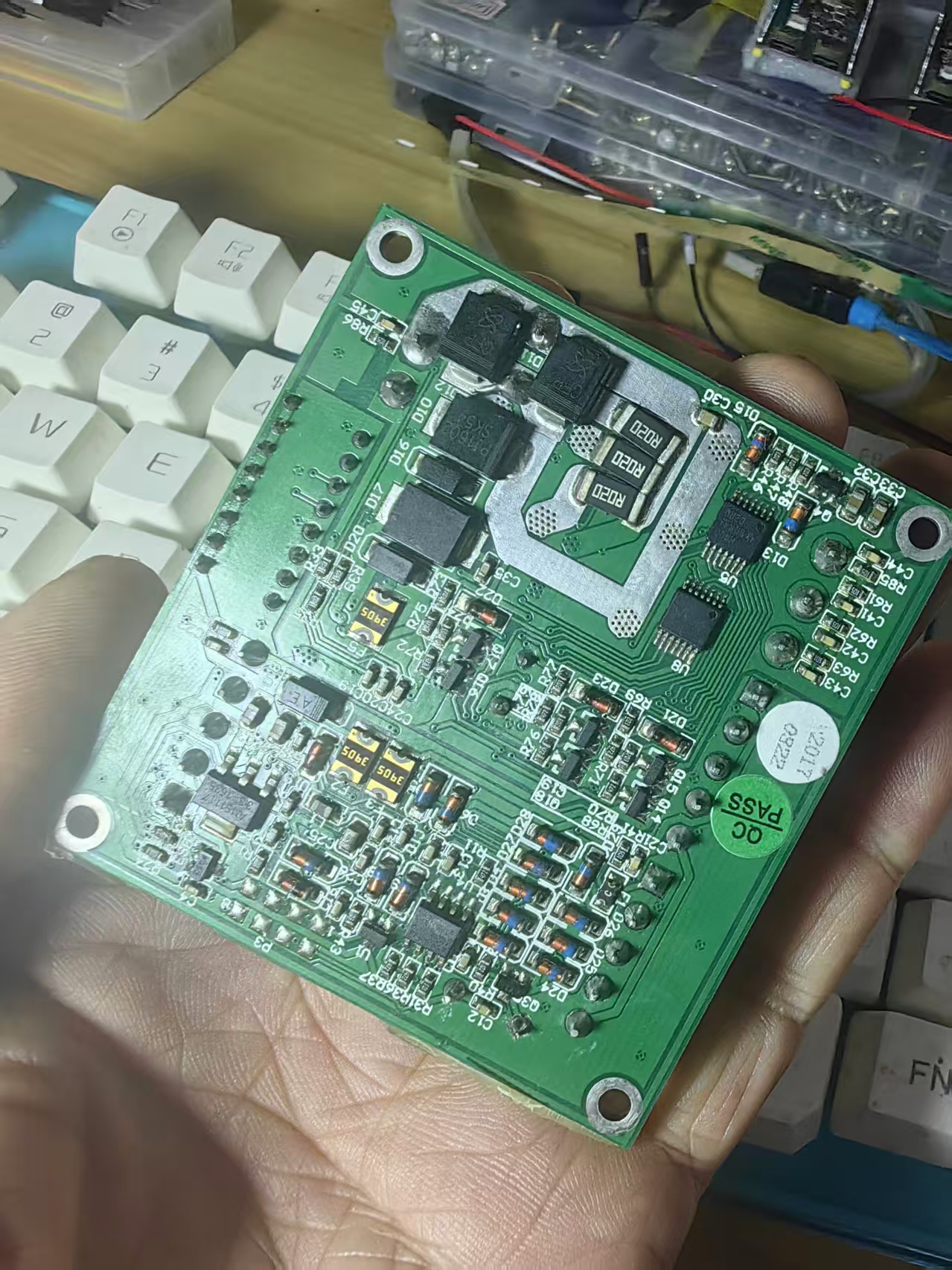

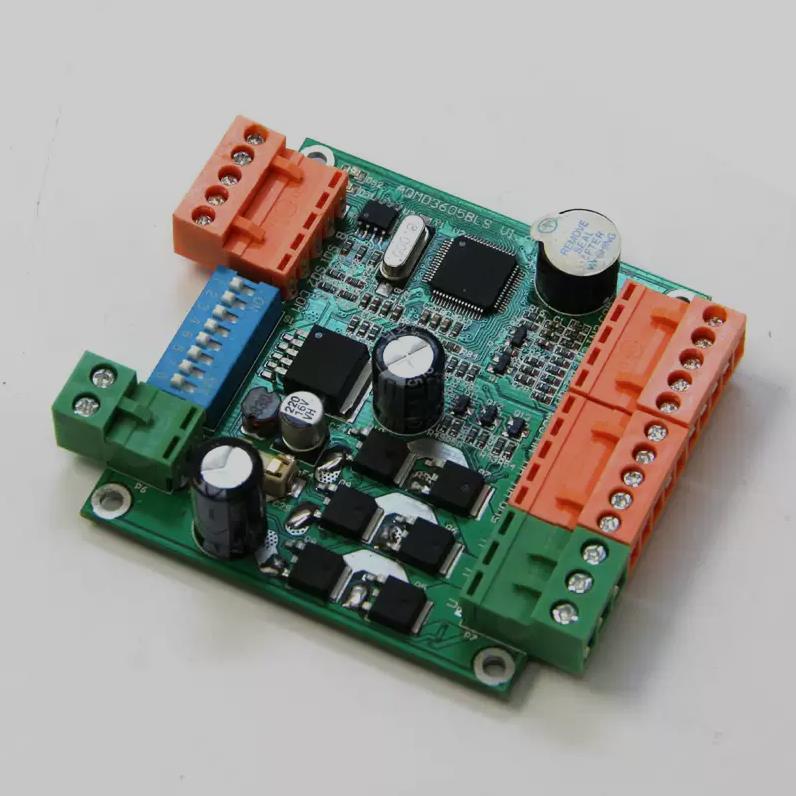

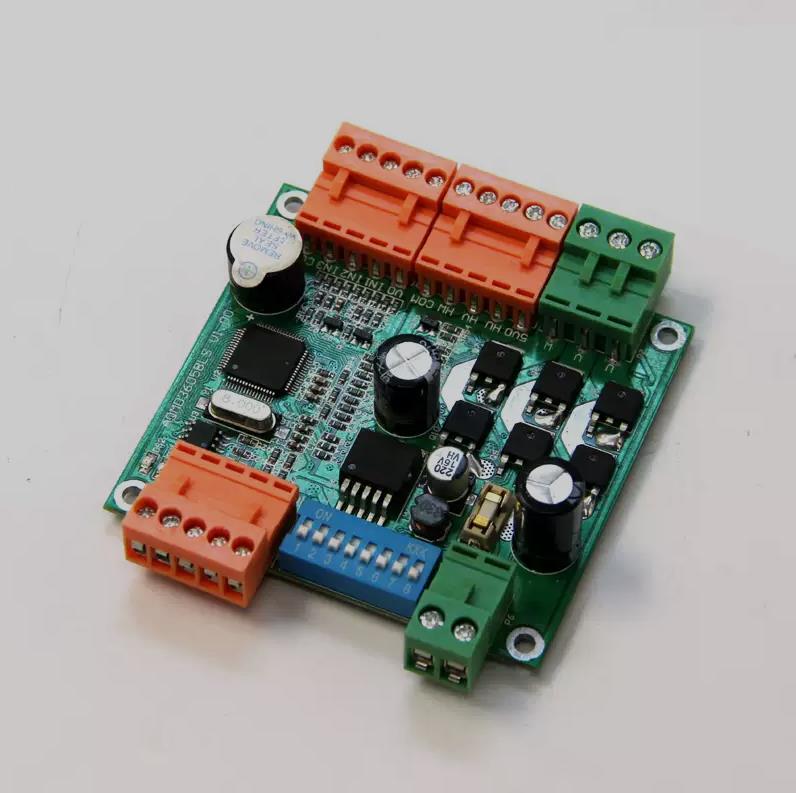

AQMD3605BLS 是成都爱控电子（艾思控 ®）推出的一款 9~36V、5A 级高质量有感无刷直流电机（BLDC）驱动器，专为中功率、高精度、高稳定性的工业与自动化场景设计，支持多种控制模式与完善保护，兼容性强、易用性高。

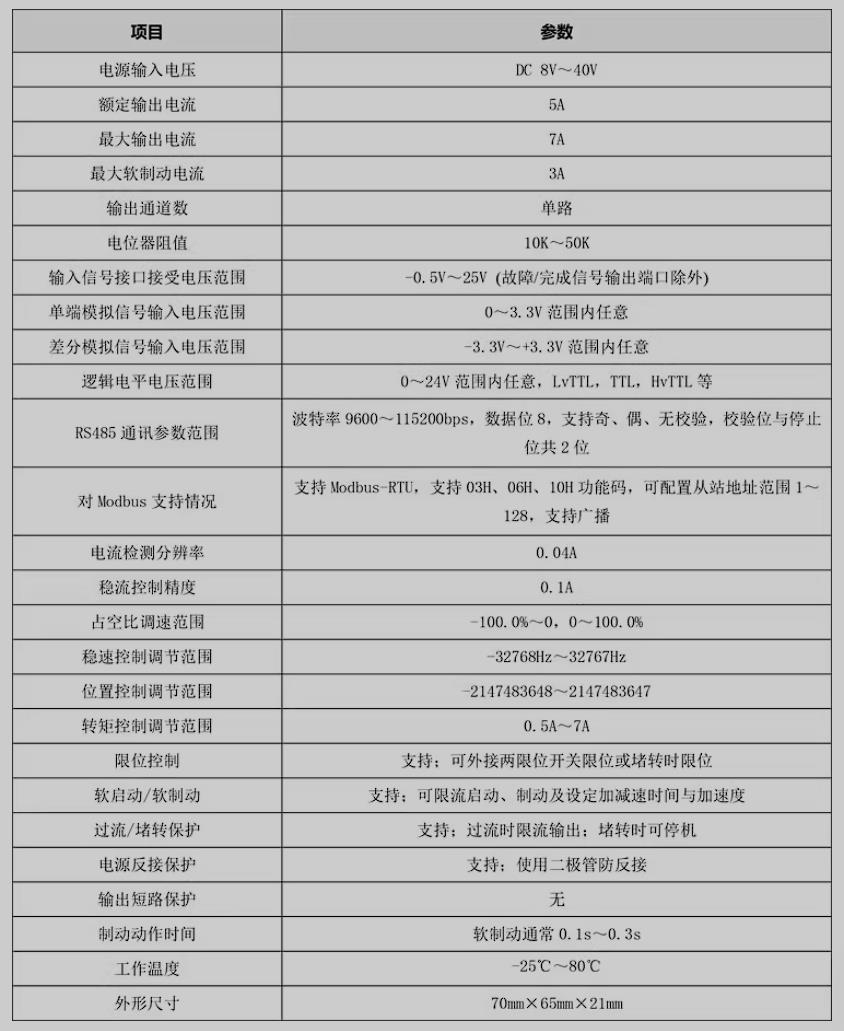

一、核心电气参数（关键规格）

输入电压：9–36V DC（宽压，适配车载、工业、电池供电）
额定输出电流：5A（连续）
最大输出电流：7A（非倍流）/ 10A（倍流模式）（短时大扭矩）

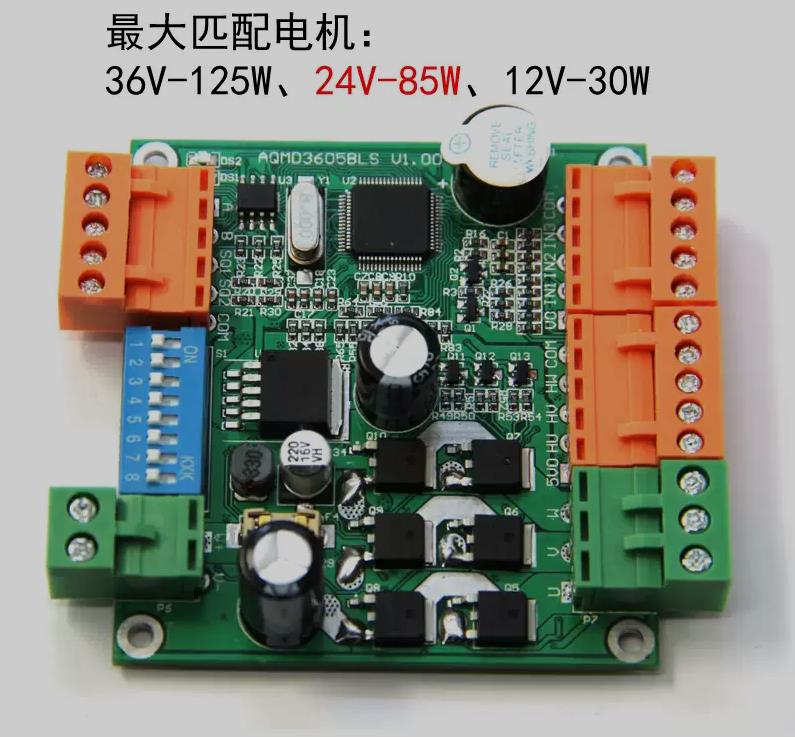

适配功率：约 180W（36V×5A）
PWM 载波频率：18kHz（无明显啸叫、运行安静）
控制方式：占空比调速、转矩（稳流）、速度闭环（稳速）、位置闭环（角度 / 定位）
通讯接口：RS485（MODBUS-RTU），支持多机组网
信号输入：电位器、0–3.3V 模拟、3.3/5/12/24V 逻辑电平、PWM、脉冲、频率、开关量
保护功能：过压 / 欠压、过流 / 堵转、过热、霍尔错误、通讯中断停机

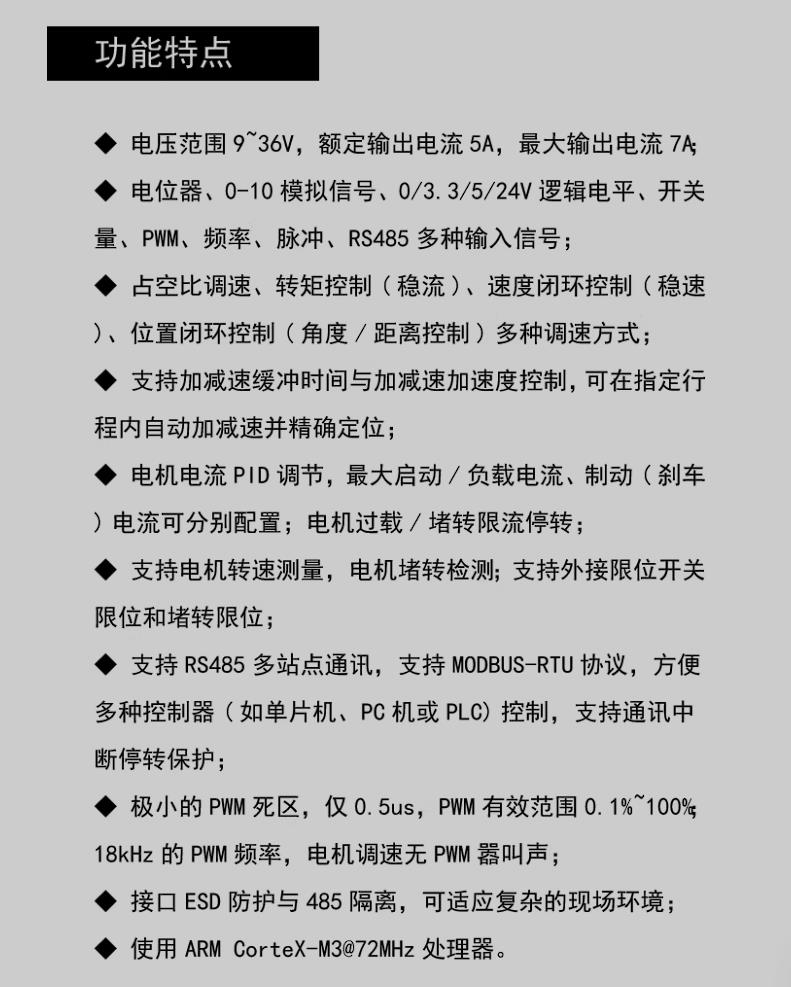

二、核心功能与优势（高质量体现）

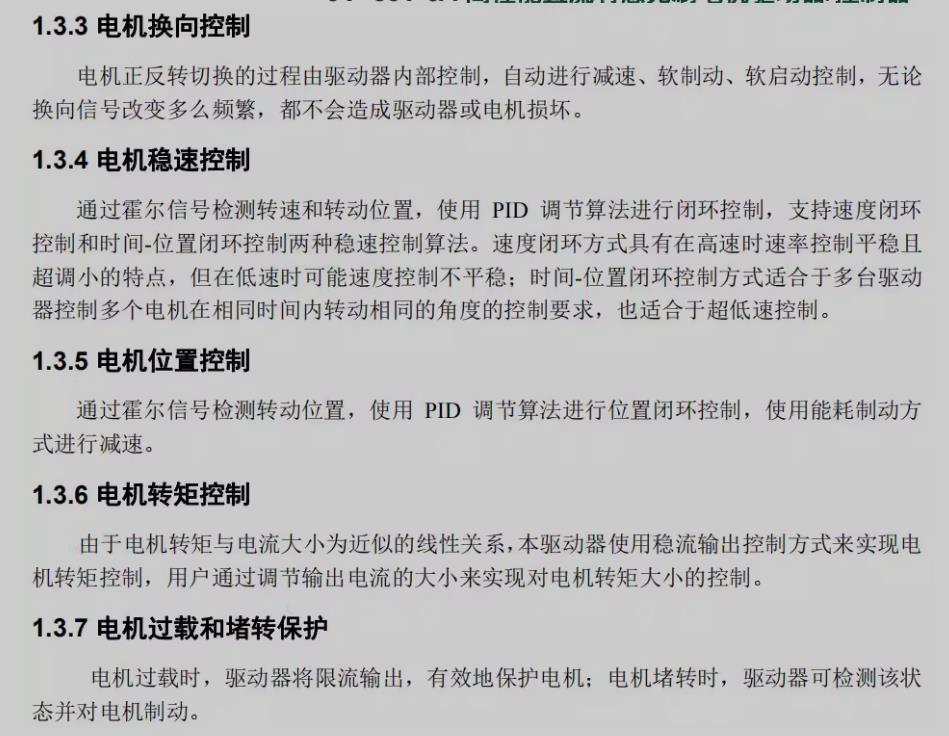

1. 全模式控制覆盖（一机多用）
开环调速：电压 / 占空比控制，简单直接
转矩控制（稳流）：PID 稳流，电流精度 0.1A，恒扭矩输出

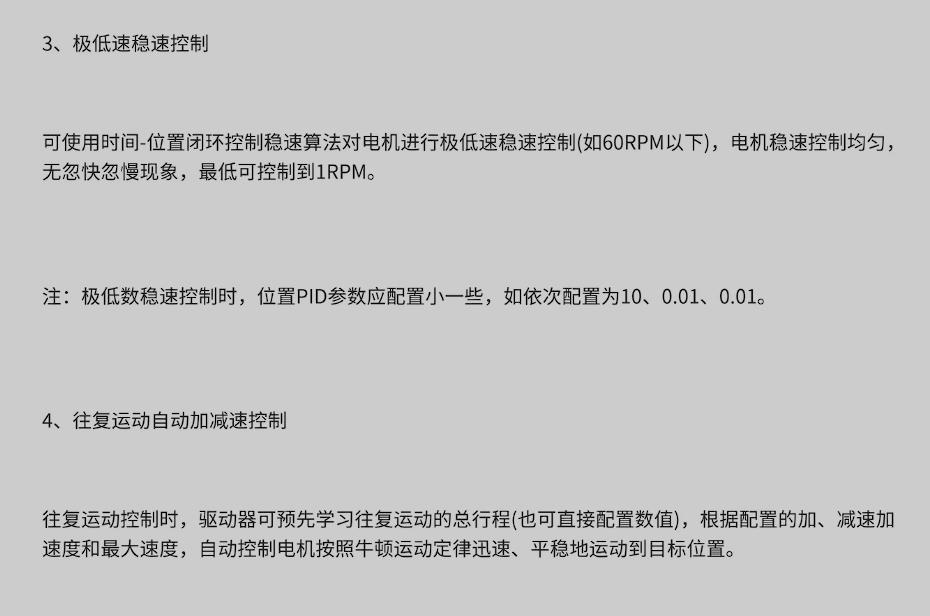

速度闭环（稳速）：霍尔反馈 + PID，负载波动下转速稳定

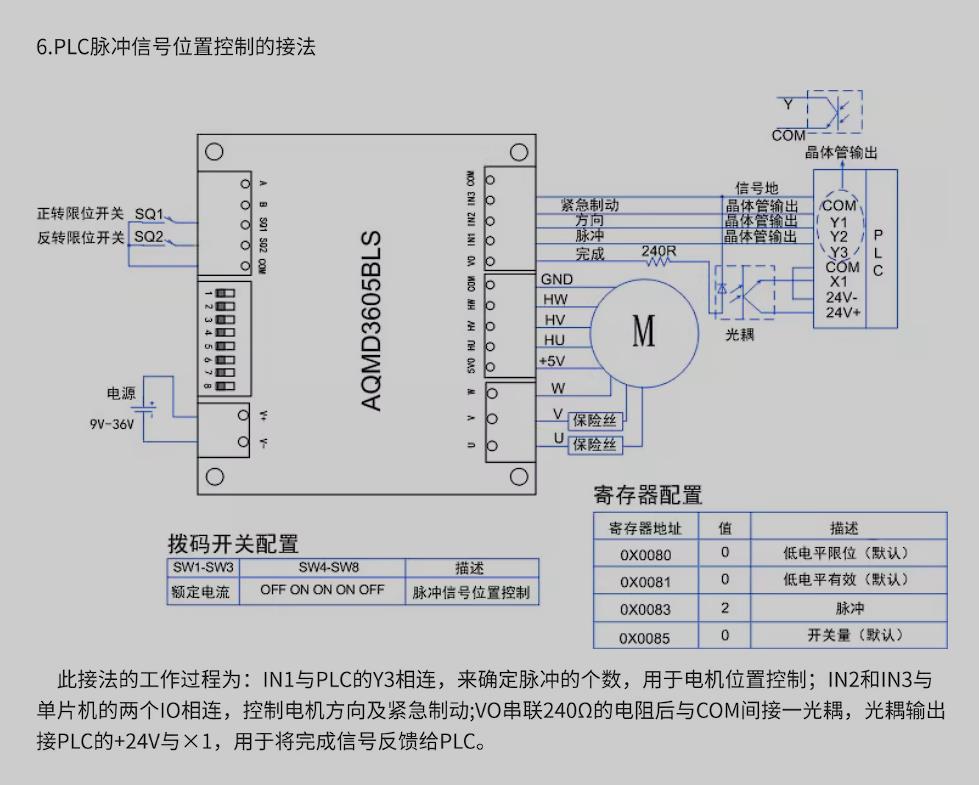

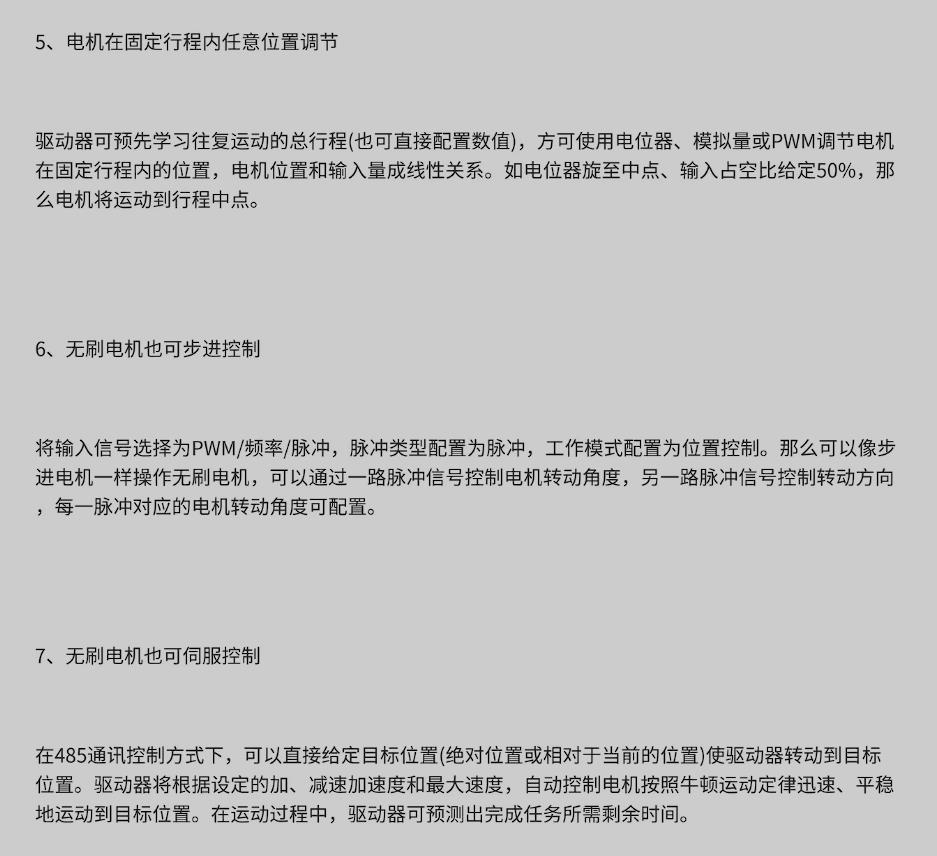

位置闭环（定位）：脉冲 / RS485 定位，支持加减速曲线、限位保护
倍流模式：启动 / 爬坡短时输出 10A，提升过载能力
2. 多信号兼容（易对接各类控制器）

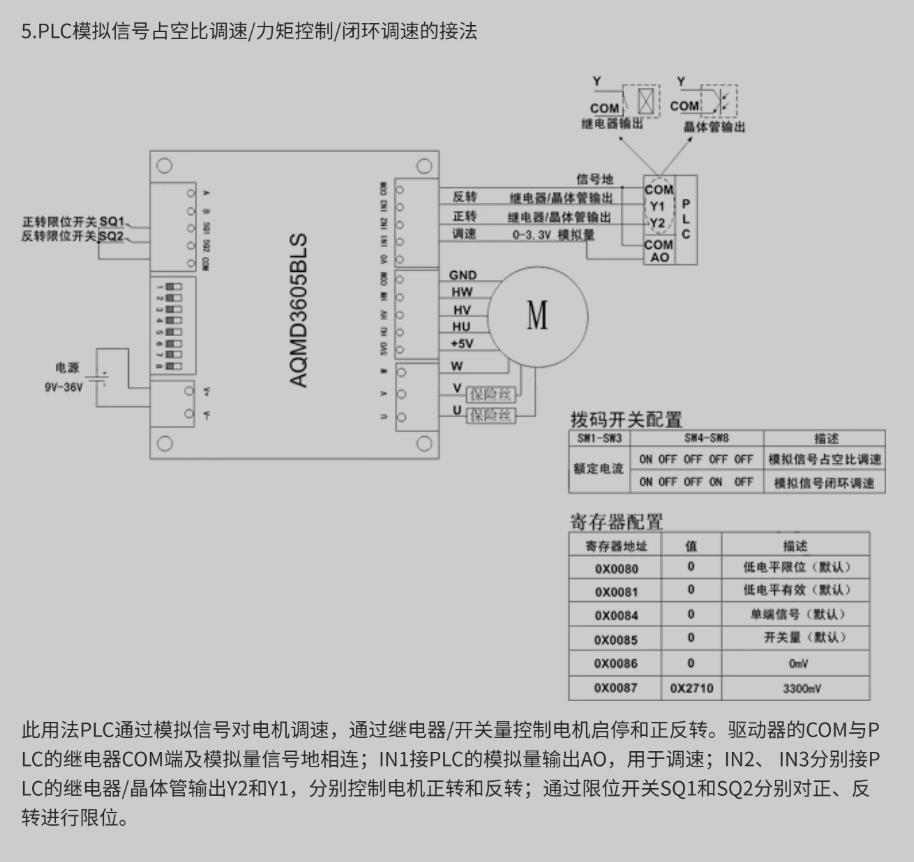

兼容 PLC、单片机、树莓派、行空板 K10、工控机
支持 0–3.3V 模拟、3.3~24V 电平、PWM、脉冲、RS485 混合控制
可直接用 电位器手动调速，无需上位机

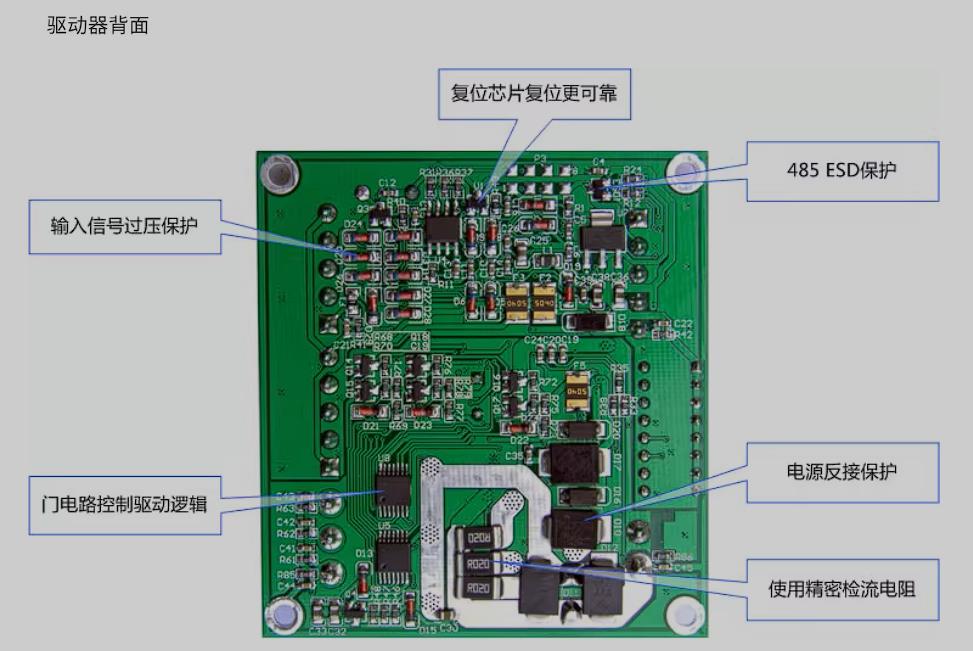

3. 完善保护与可靠性（工业级）
电流 PID 限流：启动 / 运行 / 制动电流独立配置
堵转检测 + 自动停机，防烧电机
内置温度保护，可设过热关断阈值
485 共模电压保护、通讯掉线保护

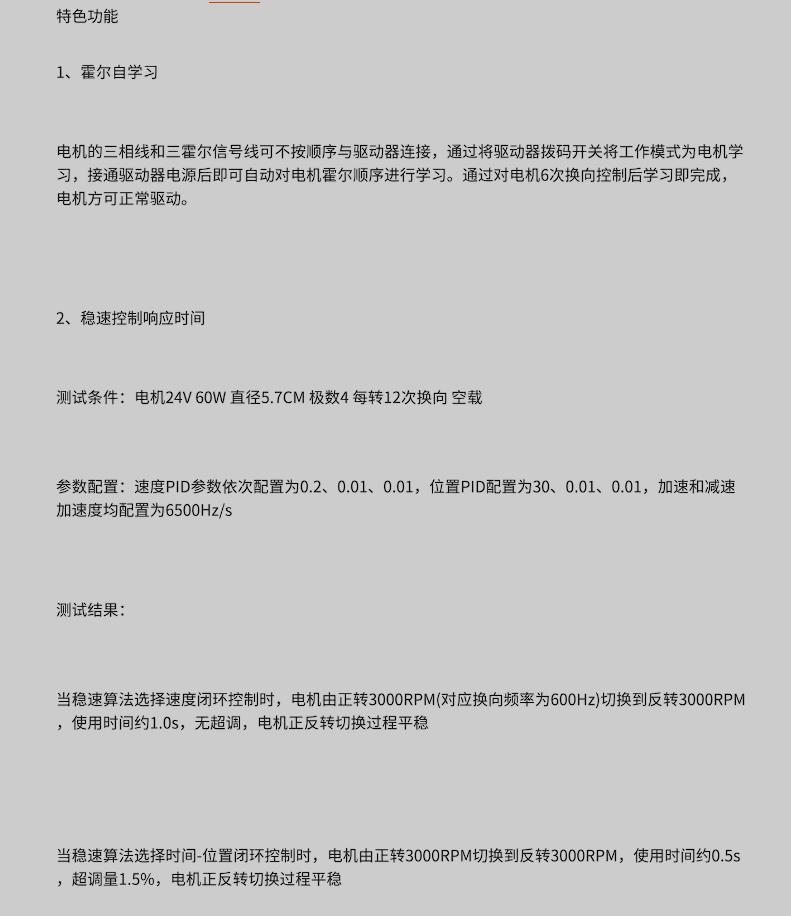

霍尔相序自动学习，接线容错高
4. 易用性强（免复杂开发）

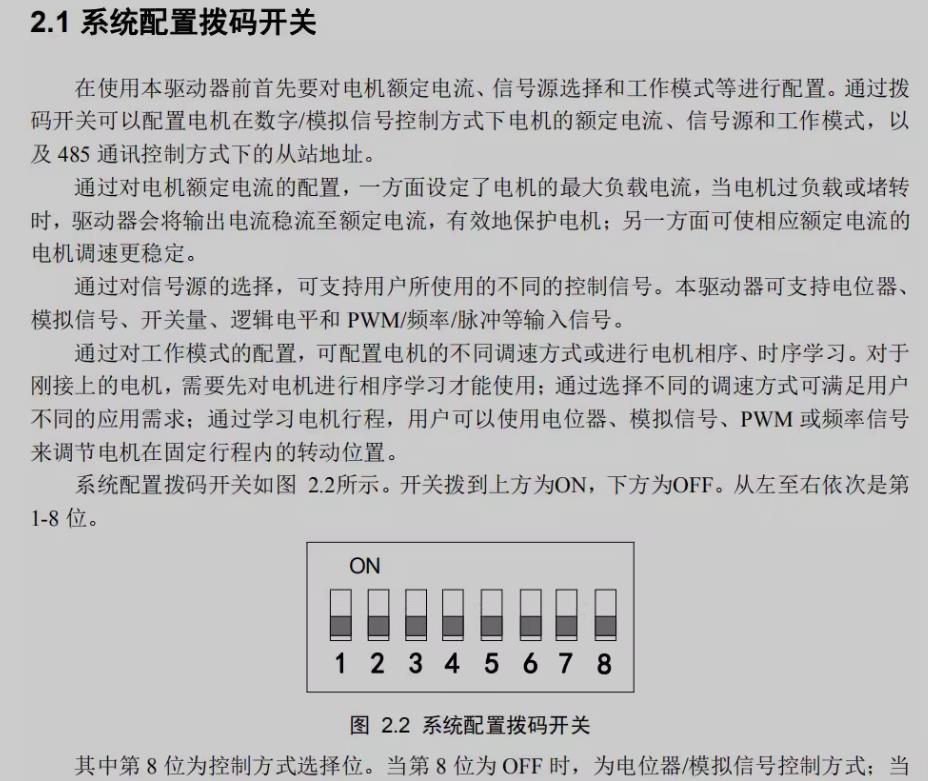

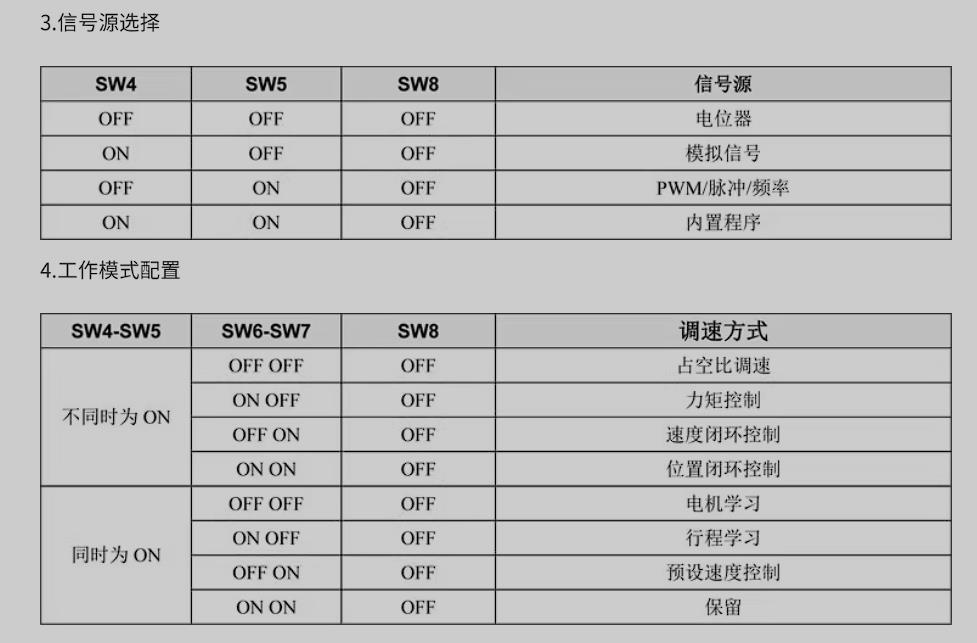

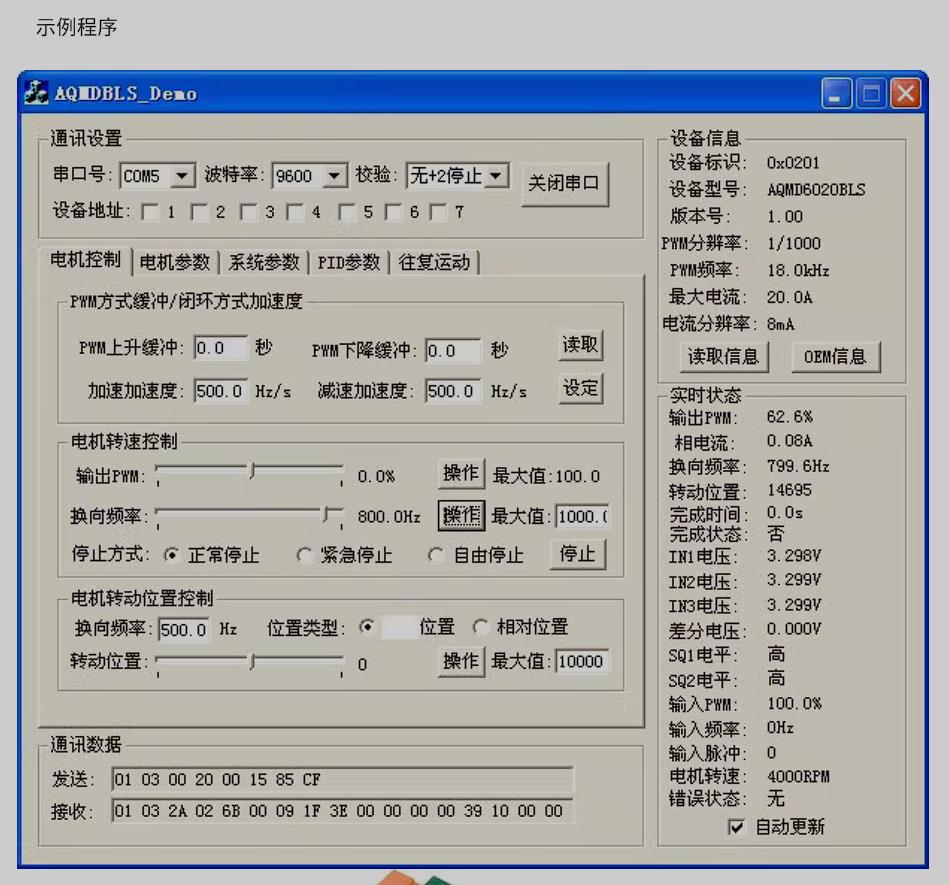

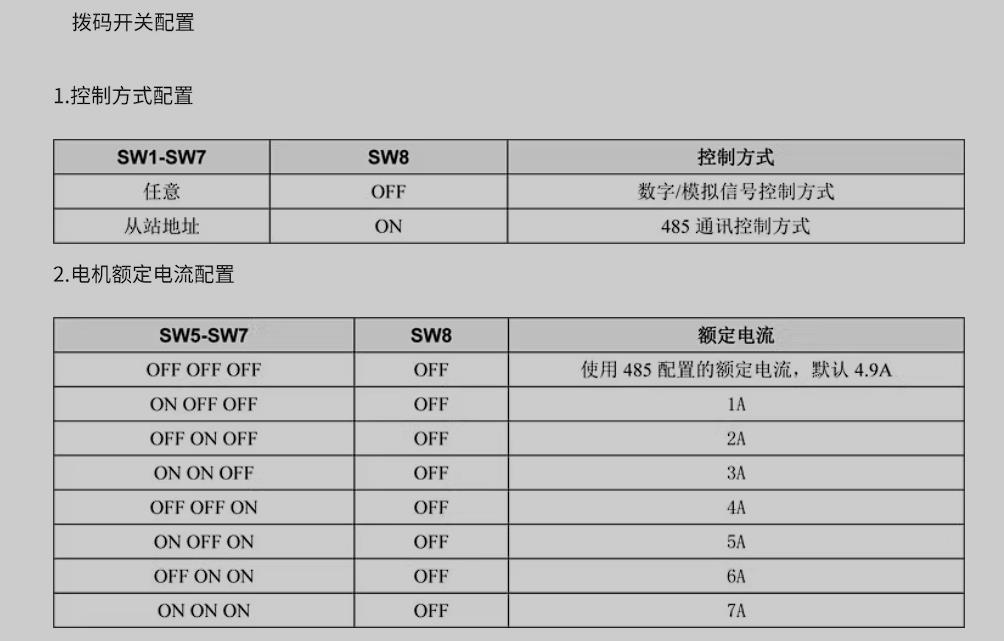

拨码 / 上位机配置参数，断电保存
支持正反转限位开关接入
加减速时间 / 加速度可编程，运行平滑
故障代码指示（LED），快速排错

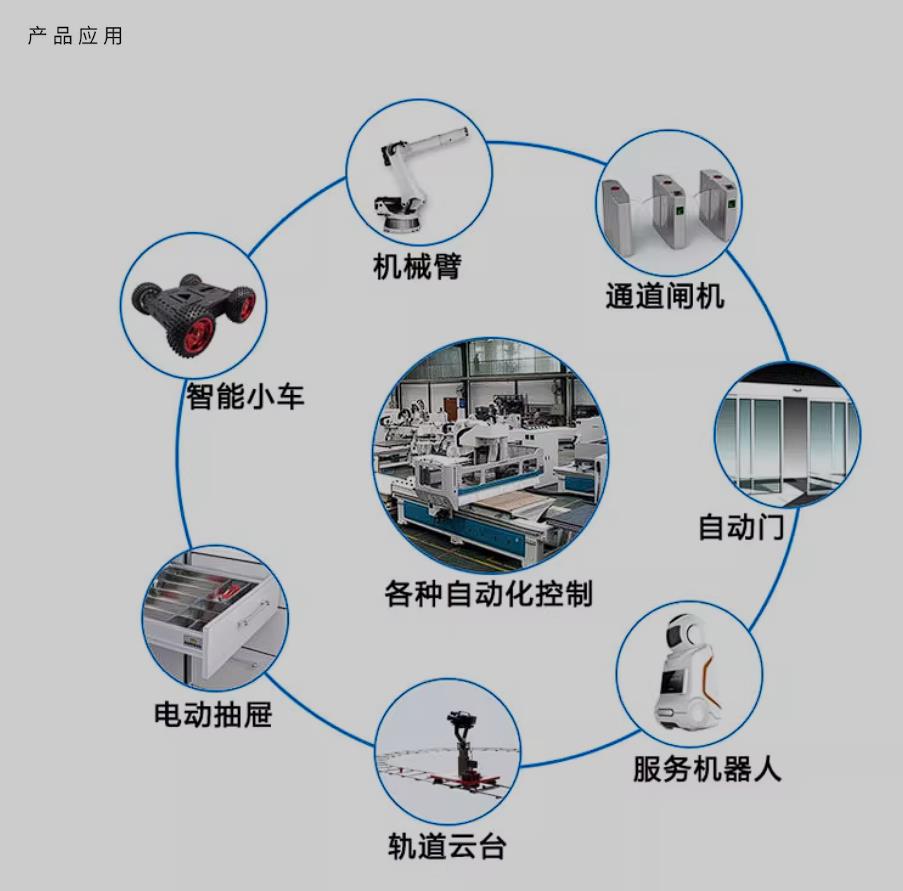

三、典型应用场景

智能小车 / AGV / 履带底盘（行空板 K10 配套）
机械臂关节、电动执行器、精密转盘
医疗设备、传送带、小型工业泵 / 阀
车载设备、无人机云台、安防摄像头
机器人、自动化仪器、纺织 / 印刷设备

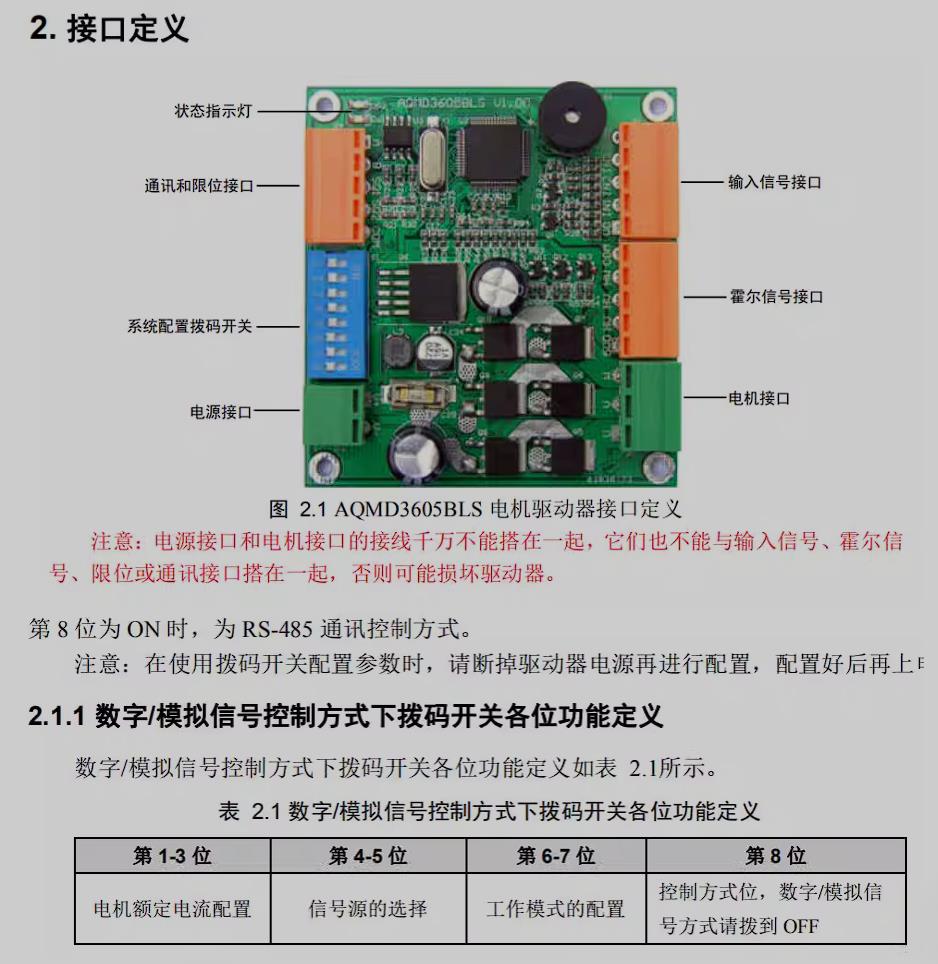

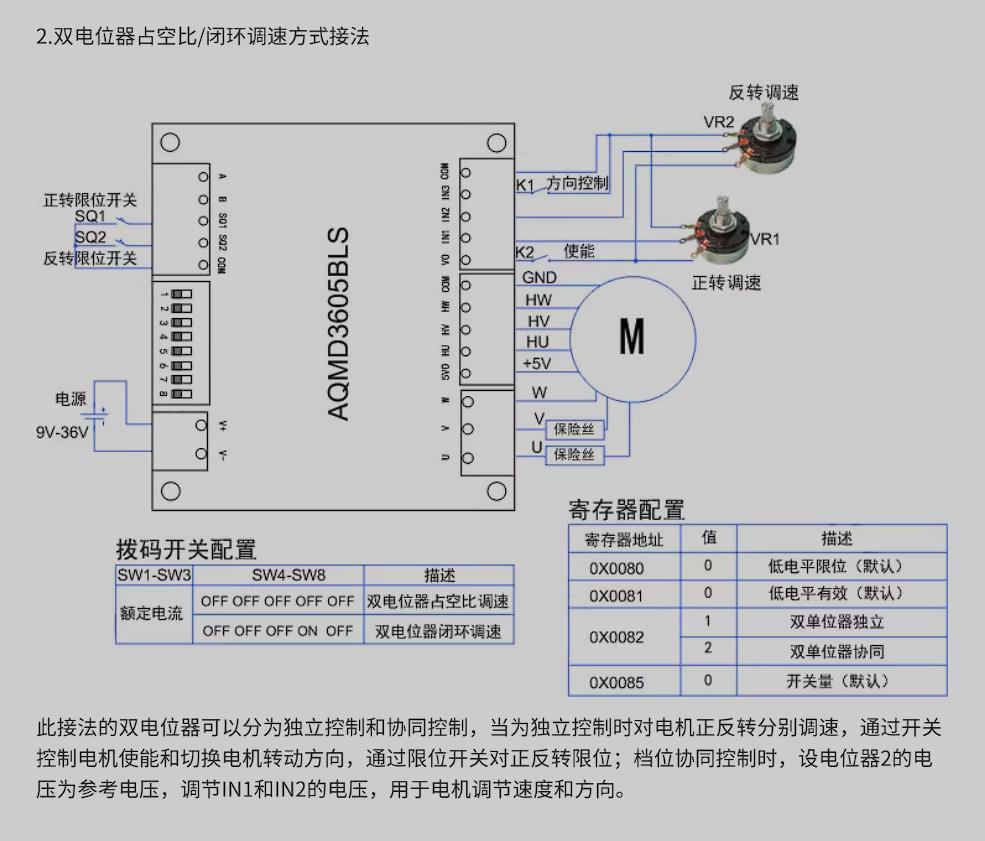

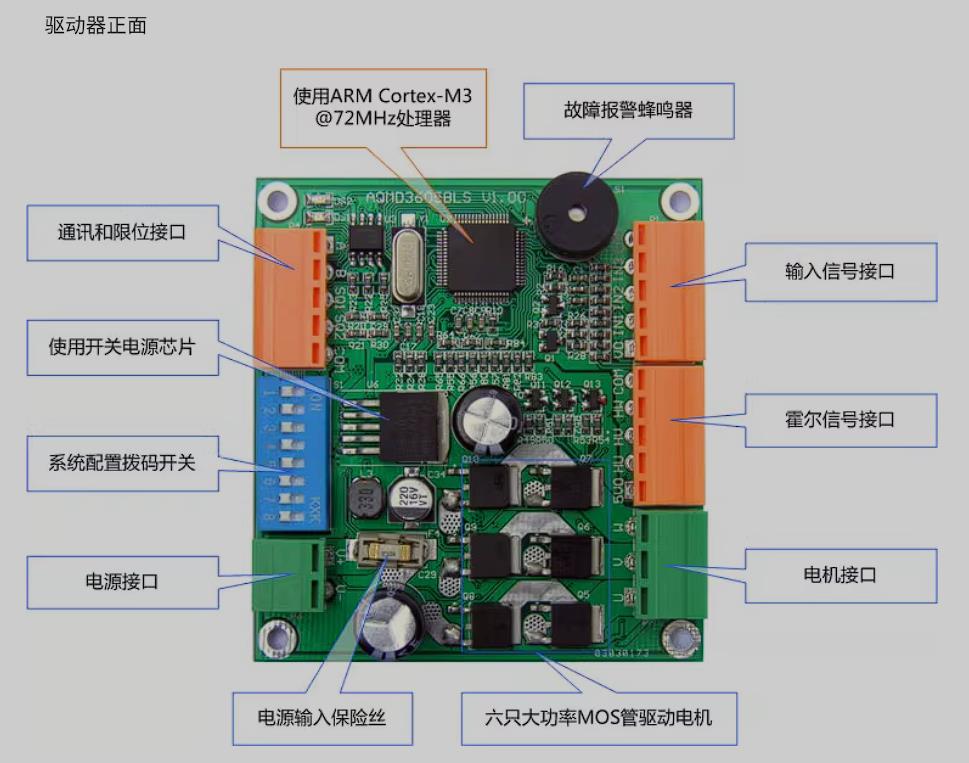

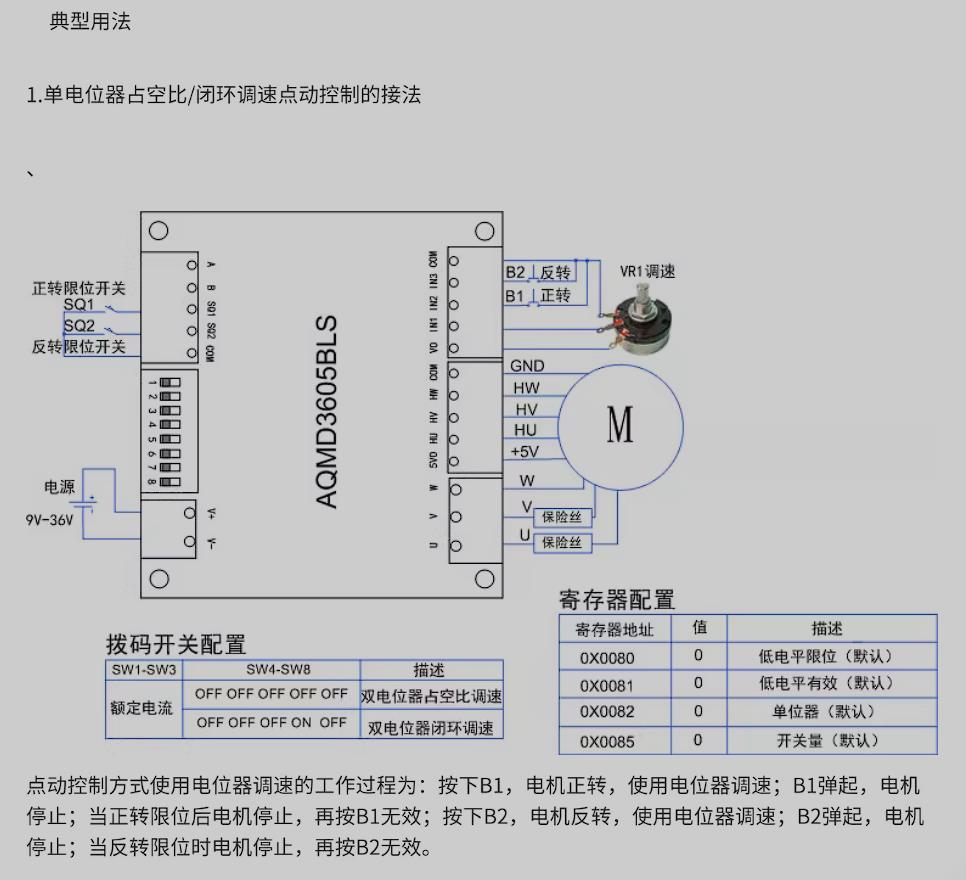

四、接线与控制示例（常用）

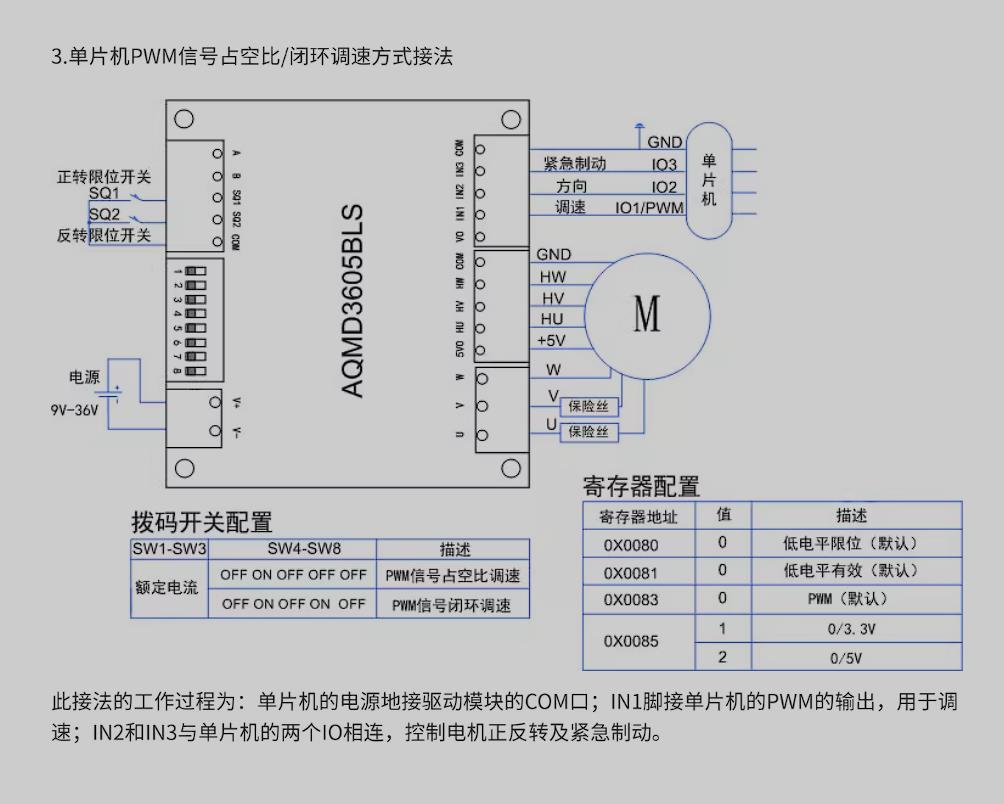

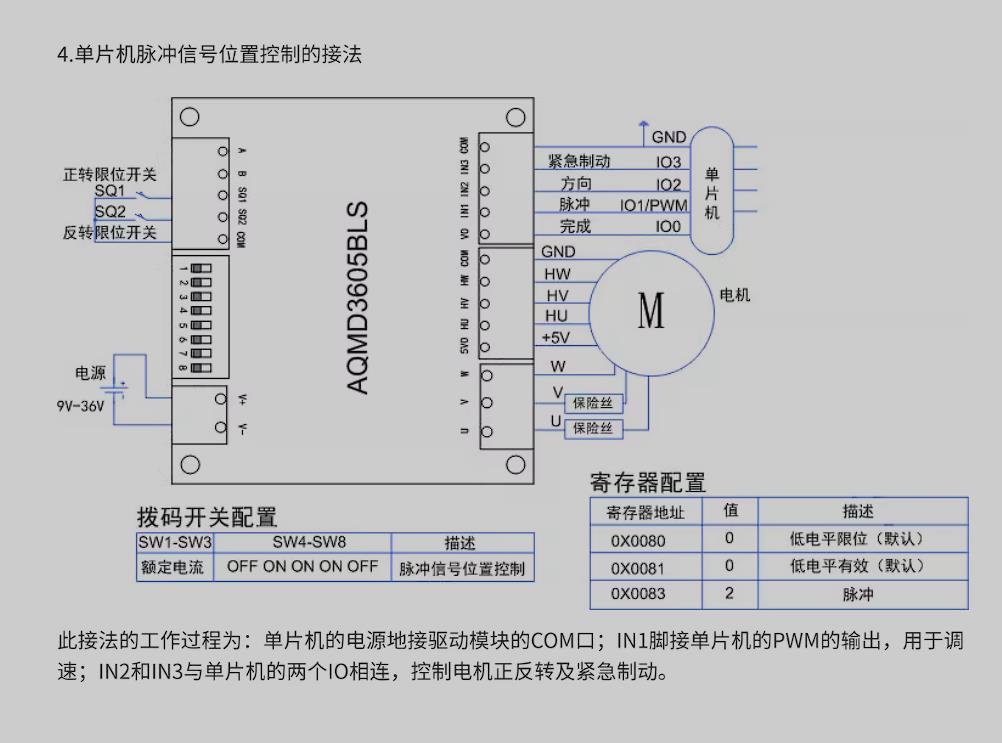

1）单片机 / PWM 控制（最常用）
IN1：PWM / 模拟（调速）
IN2：方向（正 / 反转）
IN3：使能 / 刹车
U/V/W：电机三相
H1/H2/H3：霍尔传感器
A/B：RS485（可选）

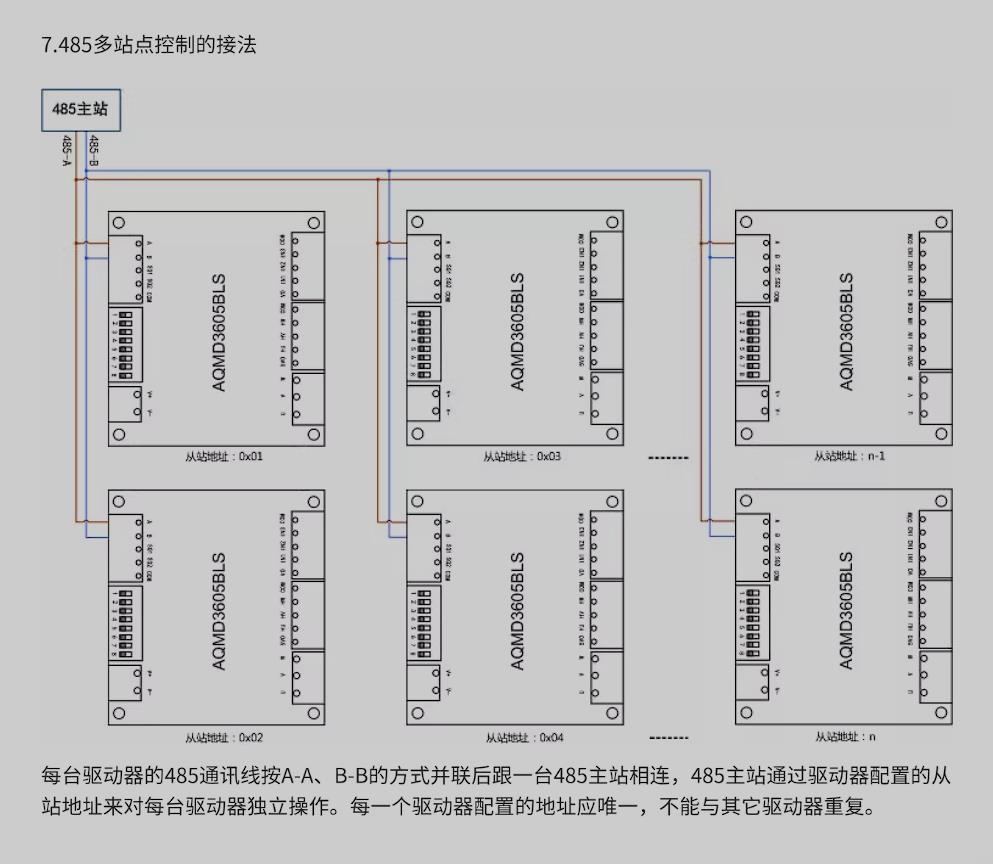

2）RS485 多机组网（工业）
多台驱动器 A-A、B-B 并联，独立地址控制

五、与行空板 K10（ESP32-S3）适配性

电压匹配：K10 常用 12/24V 供电，完美兼容 9–36V
控制接口：3.3V 电平、PWM、UART/RS485 直接对接
场景：K10 机器人底盘、机械臂、云台、AGV 首选驱动
优势：稳定、大扭矩、带闭环、抗干扰强，适合嵌入式调试

六、总结：为什么是 “高质量”

宽压 + 大电流 + 倍流：适配性强、过载能力好
四合一控制模式：开环 / 稳流 / 稳速 / 定位全覆盖
工业级保护 + PID + 静音 18kHz：寿命长、运行稳、噪音低
多信号 + RS485：对接单片机 / PLC/K10 零门槛
国产成熟方案：文档全、售后稳、批量可靠

适合追求 稳定、易用、高性能 的无刷驱动场景，尤其适合 行空板 K10 嵌入式开发、机器人、智能小车 等项目。
